汽车燃油系统
汽车燃油系统组成
汽车燃油系统组成汽车燃油系统是汽车发动机正常运行所必需的重要组成部分。
它负责将燃油供应给发动机，并确保燃油的正确喷射和混合，以实现高效的燃烧。
下面将详细介绍汽车燃油系统的组成以及各个组成部分的功能。
1. 燃油箱（Fuel Tank）燃油箱是存放汽车燃油的地方。
它通常位于车辆后部，并且设计为密封的容器，以避免燃油蒸发和泄漏。
燃油箱还配备了进气管和排气管，以保持燃油箱内的压力平衡。
2. 燃油泵（Fuel Pump）燃油泵是负责将燃油从燃油箱提供给发动机的关键部件。
它通常安装在燃油箱内部，利用电动机或机械驱动来提供所需的燃油压力。
燃油泵还根据发动机的负荷需求调节燃油的流量，并确保燃油供应的稳定性。
3. 燃油滤清器（Fuel Filter）燃油滤清器的作用是过滤燃油中的杂质和颗粒，以保护发动机燃油喷射系统的正常运行。
它通常安装在燃油泵和喷油嘴之间，能够有效地阻止杂质进入发动机。
4. 燃油喷射系统（Fuel Injection System）燃油喷射系统是现代汽车燃油系统的主要组成部分，它负责将燃油精确地喷射到发动机的燃烧室中。
燃油喷射系统通常由喷油器、进气歧管、油压调节器和传感器等组成。
它的主要功能是控制燃油的喷射时间、压力和量，以实现更高效的燃烧和更低的排放。
5. 燃油压力调节器（Fuel Pressure Regulator）燃油压力调节器是用于调节燃油压力的重要组件。
它根据发动机负荷的变化来调整燃油泵的输出压力，以确保恰到好处的燃油供应。
燃油压力调节器还能通过稳定燃油压力，最大限度地提高燃烧效率和燃油经济性。
6. 燃油喷油器（Fuel Injector）燃油喷油器是燃油喷射系统中最重要的部件之一，它负责将燃油喷射到发动机燃烧室中，以实现燃烧过程。
燃油喷油器根据发动机控制单元的信号精确地调整喷油量和喷油时间，以满足发动机的负荷需求。
7. 燃油供应管路（Fuel Supply Lines）燃油供应管路是负责输送燃油的管道系统。
燃油供给系统工作原理
燃油供给系统工作原理
燃油供给系统是指将汽车燃油存储于燃油箱中，并通过一系列的设备和管道将燃油送至发动机燃烧室的过程。
其工作原理主要包括油泵供压、油管传输、喷油嘴喷射和调节燃油供给四个环节。
首先，燃油供给系统的工作首先依赖于油泵的供压。
油泵负责从燃油箱中抽取燃油并将其传送至发动机处。
油泵内部配有一个活塞，通过活塞的运动产生压力差，将燃油吸入泵内，然后通过出油阀将燃油送出。
其次，燃油通过油管传输至发动机燃烧室。
从油泵出口出来后，燃油进入油管内部，沿着油管传输至发动机燃烧室。
为了确保燃油能够稳定地传输，油管内部通常配备有过滤器，用于过滤掉悬浮物和杂质，以保护发动机的正常工作。
然后，燃油通过喷油嘴喷射到燃烧室内。
喷油嘴位于发动机燃烧室的进气道上方，其内部设有一个喷孔。
当发动机需要燃烧时，喷油嘴会向燃烧室内喷射高压燃油雾化剂，通过高压燃油喷射，燃油能够充分混合和燃烧，产生高温高压气体，推动发动机正常工作。
最后，燃油供给系统通过调节燃油供给来保证发动机的正常工作。
燃油供给系统内部包括了一系列的传感器和控制器，通过监测发动机的工作状态和环境条件来调节燃油的供给量。
例如，当发动机需要更多的动力输出时，控制器会相应地增加燃油的喷射量，从而提供更多的燃料供应。
总的来说，燃油供给系统通过油泵供压、油管传输、喷油嘴喷射和调节燃油供给等环节，实现将汽车燃油供给至发动机燃烧室，保证发动机正常工作。
这一系统的稳定运行对于汽车的性能和经济性都具有重要影响。
汽车发动机燃油供给系统
滚柱式 涡轮式 转子式 侧槽式
1）滚柱泵 滚柱泵由转子、滚柱和泵套组成。转子偏心地置于泵套内，燃油泵的电动机带 动转子运转时，由于离心力的作用使滚柱向外侧移动而与泵套内壁接触，这样 ，由转子、滚柱和泵套围成的腔室将随转子的转动而产生容积大小变化，在容 积由小变大一侧燃油被吸入，在容积由大变小的一侧燃油被压出。
单向出油阀
作用： 阻止燃油倒流，保持系统内具有一定的残余压力，便于下次起动。
燃料泵工作时
燃料泵停止工作时
涡轮泵以完全不同于前两种泵的方式工作，泵的燃油输送和压力 升高完全是由液体分子之间动量转换实现的。涡轮泵的特点是燃油输 出脉动小，其结构非常简单，如图5.14所示。当叶轮与电动机一起转 动时，由于转子的外圆有很多齿槽，在其前后利用摩擦而产生压力差 ，重复运转则泵内产生涡流而使压力上升，由泵室输出。这种泵由于 使用薄型叶轮，所需转矩较小，可靠性高。此外由于不需消声器，故 可小型化，因此这种燃油泵被广泛用于多种车型上。
喷油嘴本身是一个常闭阀 (常闭阀 的意思是当没有输入控制讯号时，阀 门一直处于关闭状态；而常开阀则是 当没有输入控制讯号时，阀门一直处 于开启状态)，由一个阀针上下运动来 控制阀的开闭。当ECU下达喷油指令 时，其电压讯号会使电流流经喷油嘴 内的线圈，产生磁场来把阀针吸起， 让阀门开启好使油料能自喷油孔喷出。
（3）电动汽油泵
电动汽油泵是汽车配件行业的专业术语。是电喷汽车燃油喷射系统的基本组成之一。作用是 把燃油从燃油箱中吸出、加压后输送到供油管中，和燃油压力调节器配合建立一定的燃油压力。
作用：EFI系统提供具有一定压力的燃油，电动燃油泵的电动机和燃油泵制成
一体，密封在同一壳体内
分类：
根据安装位置不同可分为： 内置式：安装在油箱中，不易气阻，噪声小，应用较广。 外置式：串连在油箱外面，噪声大，易气阻，应用较少。（淘汰）
简述汽车燃油供给系统的组成 -回复
简述汽车燃油供给系统的组成-回复燃油供给系统是汽车发动机正常运转所必需的系统之一，它主要负责将燃料从燃油箱输送至发动机，并保证燃油在适当的压力下进入燃烧室。
燃油供给系统的主要组成包括燃油箱、燃油泵、燃油过滤器、燃油喷射器和燃油调节器等。
首先，燃油箱是储存燃油的容器，一般位于车辆后部底部。
它具有防爆装置，以及燃油浮子传感器来测量燃油的剩余量。
在燃油箱中，还设置有油位传感器，可以监测并通过油表显示燃油的储备量。
燃油泵是燃油供给系统中的关键组件之一，其主要作用是将燃油从燃油箱中抽取并压送至发动机。
现代汽车中主要使用电动燃油泵，通过电动机的驱动来工作。
它能够根据发动机的工作负荷自动调节燃油的压力，以确保燃油能够稳定地送入发动机，并保持适当的供油量。
燃油过滤器位于燃油泵和燃油喷射器之间，主要作用是过滤燃油中的杂质，防止杂质进入到发动机中对其造成损害。
燃油过滤器通常由滤芯和滤壳组成，滤芯选择的材料能够滤除燃油中的微小颗粒和杂质。
燃油喷射器是燃料供给系统的关键组成部分，它的作用是将精确计算的燃油喷射到发动机的燃烧室中。
现代汽车中的燃油喷射器采用电喷射系统，控制电脉冲的频率和长度来控制燃油的喷射量。
通过电脉冲的控制，能够实现更精确的燃油喷射，提高发动机的燃烧效率和动力性能。
燃油调节器也是燃油供给系统中不可或缺的组成部分，它主要负责调节燃油的压力，以适应发动机的负荷变化。
燃油调节器一般位于燃油泵和燃油喷射器之间，通过控制燃油压力调节器的开度来实现燃油压力的调节。
这样可以确保发动机在不同负荷下能够得到适量的燃油供应，提高燃油利用效率和发动机的性能。
除了上述主要组成部分，燃油供给系统还包括一些附属设备，例如燃油压力传感器、燃油温度传感器和燃油循环装置等。
燃油压力传感器用于监测燃油的压力，并将压力信号传输给发动机控制单元，以控制燃油喷射量的调节。
燃油温度传感器则用于监测燃油的温度，并将温度信号发送给发动机控制单元，以便进行燃油的合理供给调节。

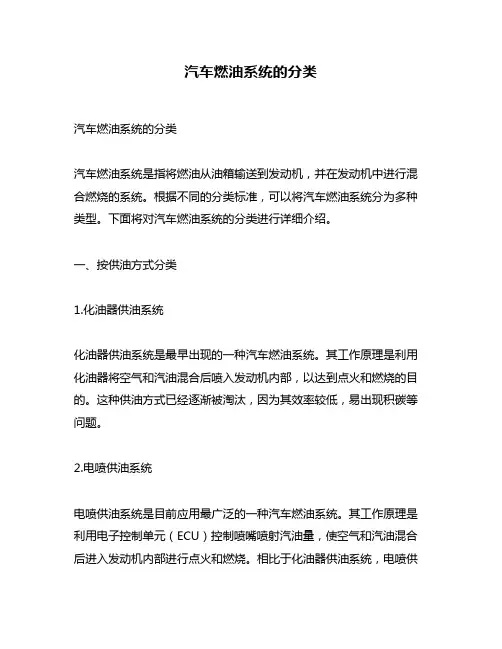

汽车燃油系统的分类
汽车燃油系统的分类汽车燃油系统的分类汽车燃油系统是指将燃油从油箱输送到发动机，并在发动机中进行混合燃烧的系统。
根据不同的分类标准，可以将汽车燃油系统分为多种类型。
下面将对汽车燃油系统的分类进行详细介绍。
一、按供油方式分类1.化油器供油系统化油器供油系统是最早出现的一种汽车燃油系统。
其工作原理是利用化油器将空气和汽油混合后喷入发动机内部，以达到点火和燃烧的目的。
这种供油方式已经逐渐被淘汰，因为其效率较低，易出现积碳等问题。
2.电喷供油系统电喷供油系统是目前应用最广泛的一种汽车燃油系统。
其工作原理是利用电子控制单元（ECU）控制喷嘴喷射汽油量，使空气和汽油混合后进入发动机内部进行点火和燃烧。
相比于化油器供油系统，电喷供油系统具有更高的效率和更好的环保性能。
二、按进气方式分类1.自然吸气式燃油系统自然吸气式燃油系统是指利用发动机的活塞下行时产生的负压将空气吸入发动机内部，与喷入的汽油混合后进行燃烧的系统。
这种燃油系统具有结构简单、维护方便等优点，但其输出功率较低。
2.涡轮增压式燃油系统涡轮增压式燃油系统是指在自然吸气式燃油系统基础上增加了涡轮增压器，以提高进气量和输出功率的一种改进型汽车燃油系统。
其工作原理是将排出的废气经过涡轮增压器推动另一个涡轮，从而使空气密度增加，进而提高输出功率。
三、按喷射方式分类1.单点喷射（SPI）燃油系统单点喷射（SPI）燃油系统是指只有一个喷嘴向发动机内部喷射汽油的一种汽车燃油系统。
这种喷射方式具有结构简单、成本低等优点，但其效率较低。
2.多点喷射（MPI）燃油系统多点喷射（MPI）燃油系统是指在发动机各个气缸上都设置有一个喷嘴，分别向各个气缸内部喷射汽油的一种汽车燃油系统。
这种喷射方式具有更高的效率和更好的响应性能。
四、按燃料类型分类1.汽油燃料系统汽油燃料系统是指使用汽油作为燃料的一种汽车燃油系统。
其特点是能够提供较高的输出功率，但其环保性能较差。
2.柴油燃料系统柴油燃料系统是指使用柴油作为燃料的一种汽车燃油系统。
汽车发动机燃油系统的工作原理
汽车发动机燃油系统的工作原理汽车发动机燃油系统是确保发动机正常运转的关键部件之一。
它的主要功能是将燃油从燃油箱传送到发动机，并在发动机工作时提供适量的燃油。
燃油系统包括燃油箱、燃油泵、燃油滤清器、喷油器等多个部件，它们共同协作，保证发动机燃油供应的稳定性和可靠性。
燃油系统的工作原理可以分为四个主要过程：供油、过滤、喷射和调节。
第一，供油过程。
燃油系统的燃油供应始于燃油箱。
燃油箱通常位于车辆底部，通过燃油泵将燃油从燃油箱中抽取，并通过燃油管路输送至发动机。
燃油泵的工作原理是利用电动或机械的方式产生压力，将燃油送入燃油滤清器。
第二，过滤过程。
燃油滤清器的作用是过滤掉燃油中的杂质和颗粒物，确保燃油的干净和纯净。
燃油滤清器通常由滤芯和滤壳组成，滤芯是由纤维材料制成的，可以有效地过滤掉燃油中的杂质。
经过滤清器过滤后的燃油将进入喷油器。
第三，喷射过程。
喷油器位于发动机进气道上方，其作用是将燃油以恰当的方式喷射到发动机的气缸中。
喷油器内部有一个电磁阀，通过控制电磁阀的开启和关闭来控制喷油量。
当发动机工作时，电控单元会根据发动机的工作状态和负荷情况来控制喷油器的喷油量和喷油时机，以确保燃油的最佳喷射效果。
第四，调节过程。
燃油系统还具备调节燃油供应量的功能，以满足不同工况下发动机的需求。
发动机的负荷和转速变化都会对燃油供应量产生影响，因此需要通过调节燃油压力或喷油器的喷油量来实现燃油供应的调节。
现代汽车燃油系统通常配备了电控单元，它通过传感器检测发动机的工作状态和环境条件，并根据这些信息来调整燃油供应量，以实现燃油的经济性和动力性的平衡。
总结起来，汽车发动机燃油系统的工作原理包括供油、过滤、喷射和调节四个主要过程。
这些过程的协同作用保证了发动机正常运转所需的燃油供应。
燃油系统的稳定性和可靠性对发动机的性能和寿命有着重要影响，因此对燃油系统的维护和保养至关重要。
定期更换燃油滤清器、清洗喷油器等维护措施能够保持燃油系统的良好状态，确保发动机的正常工作。
燃油系统的工作原理
1.燃油系统的工作原理是什么？
答：燃油系统的主要工作原理就是储存汽油以及运输油气进入发动机,当汽车启动时,燃油系统受到ECU的控制将油箱当中的汽油,通过油泵进行吸取,然后通过过滤经油路进行运输,再经喷油嘴将雾化好的油气提供给发动机。
然后在电火花塞的作用下,点燃燃烧产生动力推动活塞运动,进而周而复始进行运转,在此过程中,燃油系统需要源源不断的为发动机提供雾化油气,同时通过燃油系统的控制系统,对油气量产生相应的改变。
汽车燃油供给系统概述
模块三 燃油供给系统
课题二 汽油滤清器与分配油管总成
◆ 了解汽油滤清器的组成和作用。 ◆ 能够识别分配油3—2—1至图3—2—3所示, 试判断这些分配油管分别属于哪 种类型的发动机电控系统。
图3—2—1 进气管喷射分配油管 图3—2—2 缸内直喷分配油管
图3—2—3 柴油高压共轨
图3—1—10 两速汽油泵控制电路 b)电阻器控制式
模块三 燃油供给系统
5.门灯开关与车身网络控制的油泵电路 2002款波罗轿车采用门灯开关与车身网络控制的油泵电路,如图3— 1—11所示。汽油泵继电器J71和燃油预供继电器J643安装在车身网络计 算机J519的托架上。当打开驾驶侧车门后,车身网络计算机J519收到车门 开关F2的开门信号,使电动汽油泵G6运转约2s。当车门开启超过30min时, 电动汽油泵不再受J519控制。打开点火开关或起动发动机后,则由发动机 ECU 通过汽油泵继电器J71控制电动汽油泵G6。
如图3—1—6所示, 当点火开关打到ST 挡时, 油泵继电器线圈L2通电, 油泵继电器和主继电器的触点闭合, 电流由蓄电池→熔丝→主继电器触 点→+B→油泵继电器触点→Fp→电动汽油泵→E→搭铁, 电动汽油泵开 始泵油。
发动机着车后, 当点火开关打到IG挡, 翼片式空气流量计内的油泵开 关闭合, 油泵继电器和主继电器的触点闭合, 油泵继电器线圈L1通电,电 流由蓄电池→熔丝→主继电器触点→+B→油泵继电器线圈L1→Fc→翼 片式空气流量计内的油泵开关→E→搭铁,接通电动汽油泵电路,电动汽 油泵工作。当发动机熄火后, 即使点火开关仍在IG挡, 由于没有空气流, 翼片带动空气流量计内的油泵开关断开, 油泵继电器线圈L1断电, 油泵 继电器触点断开, 电动汽油泵停止工作。
《汽车构造》第4章 汽油机燃油系统
第四章 汽油机的燃料供给系统
D型EFI空气供给系统构成 1-空气滤清器；2-稳压箱；3-节气门体；4-进气控制阀；5-进气室；6-真空罐；
7-电磁真空阀；8-真空驱动器；9-怠速控制阀
第四章 汽油机的燃料供给系统 3．电子控制系统
第四章 汽油机的燃料供给系统
3、牌号： 牌号越高，抗爆性越强。
第四章 汽油机的燃料供给系统
4.1.3 发动机运转工况对可燃混合气成分的要求
1.可燃混合气成分的表示方法 （1）空燃比
将实际吸入发动机中的空气的质量与燃料的质量比值称为
空燃比，用符号 表示。（多为欧美国家采用）
（2）燃空比
空燃比的倒数称为燃空比，用符号λ表示。（日本等国
（节气门体喷射 单点喷射） 进气道喷射（多 点喷射）
第四章 汽油机的燃料供给系统 （1）多点喷射SPI 每一个气缸有一个喷油器。
第四章 汽油机的燃料供给系统
（2）单点喷射SPI 几个缸共用一个喷油器，又称节气门体喷射TBI。
第四章 汽油机的燃料供给系统
节气门
调压器 喷油器
节气门体 位置传感器
第四章 汽油机的燃料供给系统
三、节气门体与节气门位置传感器
节气门体的外观及结构原理图 1-节气门；2-节气门电位计；3-应急运行弹簧；4-节气门定位器（怠速电 机）；5-节气门电位片；6-怠速开关；7-节气门体加热管进出口；8-节气门
体加热管进出口；9-节气门拉索轮
第四章 汽油机的燃料供给系统
四、怠速空气阀
怠速旁通道和蜡式怠速空气阀 1-节气门；2-怠速调整螺钉；3-阀芯；4-冷却液出口；5-冷却液进
第四章 汽油机的燃料供给系统
汽车发动机的燃油供给系统工作原理
汽车发动机的燃油供给系统工作原理汽车发动机的燃油供给系统是发动机正常运行的关键组成部分，它负责将燃油从燃油箱输送到发动机内部，并控制燃油的喷射量和喷射时机，确保发动机的高效燃烧。
本文将介绍汽车发动机燃油供给系统的工作原理。
1. 燃油箱和燃油泵燃油箱是存放燃油的地方，一般位于汽车底盘的后部。
燃油泵位于燃油箱内，负责将燃油从燃油箱中吸取，并通过管道输送至发动机燃油供给系统。
2. 进气管和节气门进气管是连接燃油供给系统和发动机的管道，负责将空气引入发动机中。
节气门位于进气管中，通过控制节气门的开合程度，调节空气流量，从而影响燃油的喷射量。
3. 燃油喷射装置燃油喷射装置是汽车燃油供给系统中的关键部件，用于将燃油喷射到发动机的气缸中。
常见的燃油喷射装置包括化油器和喷油器。
3.1 化油器化油器通过将液体燃油雾化成细小的颗粒混合空气，供应给发动机燃烧，实现燃油的供给。
在化油器中，空气通过进气管进入，通过节气门控制空气流量。
燃油通过喷嘴注入化油器内，并与进入的空气混合，形成可燃混合气体，通过进气道进入发动机气缸。
化油器通过浮子和喷嘴来调节燃油的供给量。
3.2 喷油器喷油器是现代汽车中常用的燃油喷射装置，它采用电控技术来控制燃油的供给量和喷射时机。
喷油器通过电子控制单元（ECU）接收来自发动机控制系统的信号，确定喷油量和喷油时机，然后将燃油以高压喷射到发动机气缸中。
4. 燃油压力调节器燃油压力调节器用于控制燃油系统的压力，确保燃油以适当的压力被喷射到发动机中。
燃油压力调节器通过调节回油通道的截面积来控制燃油系统的压力。
5. 燃油过滤器燃油过滤器负责过滤燃油中的杂质，保证燃油的纯净度。
它通常位于燃油泵和发动机之间，可以有效阻止杂质进入发动机内部，保护发动机的正常运行。
综上所述，汽车发动机的燃油供给系统通过燃油箱、燃油泵、进气管、节气门、燃油喷射装置、燃油压力调节器和燃油过滤器等部件的配合工作，实现燃油的输送和控制，确保发动机正常运行。
汽车维修中常见的燃油系统故障及解决方案
汽车维修中常见的燃油系统故障及解决方案随着汽车的普及和使用频率的增加，燃油系统故障成为了车主们常常面临的问题之一。
燃油系统是汽车正常运行的重要组成部分，它包括燃油箱、燃油泵、喷油器等多个部件。
在日常使用中，可能会遇到一些常见的燃油系统故障，下面将介绍一些常见问题及其解决方案。
首先，燃油泵故障是燃油系统中常见的问题之一。
燃油泵是将燃油从燃油箱抽送到发动机的重要设备。
当燃油泵出现故障时，可能会导致发动机无法正常启动或者熄火。
解决这个问题的方法是检查燃油泵的供电电压和电流是否正常，如果异常则需要修复或更换燃油泵。
其次，喷油器故障也是常见的燃油系统问题。
喷油器是将燃油喷射到发动机燃烧室的装置，它的正常工作对于发动机的性能和燃油经济性非常重要。
当喷油器出现故障时，可能会导致发动机启动困难、抖动或者油耗增加等问题。
解决这个问题的方法是检查喷油器的工作状态和喷油量是否正常，如果有问题则需要清洗或更换喷油器。
另外，燃油过滤器堵塞也是常见的燃油系统故障之一。
燃油过滤器的作用是过滤燃油中的杂质，保护喷油器和发动机的正常工作。
当燃油过滤器堵塞时，会导致燃油流量减小，影响发动机的正常供油，从而出现动力不足、加速迟缓等问题。
解决这个问题的方法是定期更换燃油过滤器，避免杂质堆积造成堵塞。
此外，燃油泄漏也是需要引起注意的燃油系统故障。
燃油泄漏不仅会造成燃油的浪费，还会导致安全隐患。
燃油泄漏的原因可能是燃油管路老化、接头松动或者密封件损坏等。
解决这个问题的方法是检查燃油管路和接头的状态，如果发现泄漏则需要及时修复或更换相关部件。
最后，燃油泵继电器故障也是燃油系统中常见的问题。
燃油泵继电器的作用是控制燃油泵的供电，当继电器出现故障时，可能会导致燃油泵无法正常工作，从而影响发动机的供油。
解决这个问题的方法是检查燃油泵继电器的供电电压和电流是否正常，如果异常则需要修复或更换燃油泵继电器。
总之，燃油系统故障是汽车维修中常见的问题，对于车主来说，了解常见故障及其解决方案是非常重要的。
汽车燃油系统故障判断与修复技巧
汽车燃油系统故障判断与修复技巧汽车燃油系统是保证引擎正常运行的重要组成部分。
一旦燃油系统出现故障，将会严重影响车辆性能和行车安全。
本文将介绍一些常见的汽车燃油系统故障判断与修复技巧，以帮助车主更好地解决燃油系统问题。
一、故障判断1. 观察指示灯：现代汽车通常配备了故障指示灯，当燃油系统出现故障时，指示灯会亮起。
如果发现燃油系统故障指示灯亮起，应立即停车检查，以免导致更严重的损坏。
2. 听声音判断：在启动车辆时，听到异常的嘶嘶声或者爆燃声，可能是燃油系统存在问题的标志。
需要仔细检查燃油泵、喷油嘴等部件，排除故障。
3. 观察尾气：通过观察排放出的尾气可以初步判断燃油系统是否正常。
如果尾气颜色为黑烟或者蓝烟，可能是供油不均匀或者燃烧不完全导致的问题。
4. 检查油泵压力：利用专用工具检查燃油泵压力是否正常。
过高或者过低的油泵压力都可能导致燃油系统故障，需要及时调整或更换相关部件。
二、常见故障与修复技巧1. 燃油泵故障：燃油泵是将燃油从油箱输送至发动机的关键部件。
如果发现车辆发动困难、怠速不稳或者出现熄火等问题，可能是燃油泵故障引起的。
对于燃油泵故障，需要及时更换新的燃油泵。
2. 燃油滤清器堵塞：燃油滤清器位于燃油泵和喷油嘴之间，起到过滤燃油中的杂质的作用。
如果滤清器长时间未更换或者使用劣质燃油，可能导致滤清器堵塞，从而影响燃油系统正常工作。
应定期更换燃油滤清器，并使用高质量的燃油。
3. 喷油嘴故障：喷油嘴是将燃油雾化喷入燃烧室的部件，如果喷油嘴出现堵塞或者喷油不均匀，将导致发动机无法正常燃烧燃油。
此时，需要清洗或更换喷油嘴，以恢复正常喷油效果。
4. 燃油泵继电器故障：燃油泵继电器是控制燃油泵工作的关键元件。
如果燃油泵继电器出现故障，燃油泵将无法正常工作，导致发动机无法启动。
应检查继电器是否损坏，并及时更换。
5. 油箱气门故障：油箱气门用于调节油箱内的气压，防止油箱压力过高或者过低。
如果油箱气门损坏或者失效，将导致燃油供给不足或者过多，影响发动机正常工作。
汽车燃油系统故障排查与维修
汽车燃油系统故障排查与维修随着汽车的普及，燃油系统故障成为车主们常常面临的问题之一。
燃油系统是汽车正常运行的重要组成部分，它负责将燃油从油箱输送到发动机，并在发动机燃烧过程中提供所需的燃料。
然而，由于长时间使用、燃油质量问题或者维护不当等原因，燃油系统可能会出现各种故障。
本文将介绍汽车燃油系统故障排查与维修的一些常见方法和技巧。
首先，当车主发现汽车燃油系统出现故障时，应该及时进行排查。
一般来说，燃油系统故障的表现有多种，比如发动机启动困难、加速不畅、油耗增加、尾气排放异常等。
车主可以先检查油箱中的燃油是否充足，如果燃油不足，可能是油泵出现故障或者油箱中的燃油泵损坏导致。
此外，还可以检查燃油滤清器是否堵塞，如果堵塞可能会导致燃油供应不足。
如果以上排查方法无法解决问题，建议车主将汽车送到专业的汽修店进行检查。
其次，对于燃油系统故障的维修，需要根据具体情况采取不同的方法。
对于燃油泵故障，一般需要更换燃油泵。
在更换燃油泵之前，需要先将油箱中的燃油放空，然后拆卸油箱，找到燃油泵的位置。
拆卸燃油泵时需要注意防止燃油泄漏，并使用专用工具进行拆卸。
在更换燃油泵后，还需要检查燃油管路是否有漏油现象，如果有需要及时进行修复。
另外，燃油滤清器的更换也是燃油系统维修中常见的操作。
燃油滤清器的作用是过滤燃油中的杂质，防止杂质进入发动机，影响发动机正常运行。
当燃油滤清器堵塞时，会导致燃油供应不足，从而影响汽车的性能。
更换燃油滤清器时，需要先找到滤清器的位置，然后拆卸旧的滤清器，安装新的滤清器。
在拆卸滤清器时，需要注意防止燃油溅出，并使用专用工具进行拆卸和安装。
除了燃油泵和燃油滤清器，还有一些其他常见的燃油系统故障，比如燃油喷射器故障、燃油压力调节器故障等。
对于这些故障，一般需要使用专业的故障诊断仪器进行检测，并根据检测结果采取相应的维修措施。
在维修过程中，需要注意安全，避免燃油泄漏或者其他意外事故的发生。
综上所述，汽车燃油系统故障排查与维修是一项需要专业知识和技能的工作。
汽车燃油系统工作流程
汽车燃油系统工作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!汽车燃油系统的工作流程主要包括以下几个步骤：1. 燃油储存：汽车的燃油通常储存在油箱中。
汽车燃油系统故障排查与修复方法
汽车燃油系统故障排查与修复方法随着汽车的普及和使用，燃油系统故障已经成为汽车维修中常见的问题之一。
燃油系统是汽车发动机正常运行的关键部件，如果出现故障，将直接影响汽车的性能和燃油效率。
本文将介绍一些常见的汽车燃油系统故障排查与修复方法，帮助车主和维修人员快速定位和解决问题。
首先，我们来了解一下燃油系统的组成。
燃油系统主要包括油箱、油泵、燃油滤清器、喷油器等部件。
油箱是存放汽油的地方，油泵负责将汽油从油箱抽送到发动机，燃油滤清器过滤油中的杂质，喷油器将汽油喷入发动机燃烧室。
这些部件之间的故障可能导致燃油系统出现问题。
一、燃油泵故障燃油泵是燃油系统中最常见的故障部件之一。
当汽车启动困难、怠速不稳、加速不畅或者行驶时发动机熄火，很可能是燃油泵出现了问题。
首先，我们可以通过检查燃油泵电源是否正常来排除电路故障。
如果电源正常，但燃油泵无法工作，那么很可能是燃油泵本身出现故障，需要更换燃油泵。
二、燃油滤清器堵塞燃油滤清器的作用是过滤油中的杂质，防止杂质进入喷油器影响发动机正常工作。
如果燃油滤清器堵塞，会导致燃油供应不足，造成发动机怠速不稳、加速不畅等问题。
检查燃油滤清器是否堵塞可以通过拆下燃油滤清器进行目测，如果发现滤芯上有大量的杂质，就需要更换燃油滤清器。
三、喷油器故障喷油器是将汽油喷入发动机燃烧室的部件，如果喷油器出现故障，会导致发动机运转不正常。
喷油器故障的表现包括发动机怠速不稳、加速不畅、燃油消耗增加等。
检查喷油器可以通过观察喷油器是否正常喷出汽油，如果发现有喷油不均匀或者喷油量不足的情况，就需要更换喷油器。
四、油箱问题油箱也是燃油系统中容易出现问题的部件之一。
如果油箱密封不良，会导致油气泄漏，进而影响燃油供应。
此外，油箱内可能会积聚水分，导致汽油变质。
检查油箱可以通过观察是否有油气泄漏的现象，以及检查油箱内是否有水分。
如果发现问题，需要及时修复或更换油箱。
综上所述，燃油系统故障排查与修复需要综合考虑多个部件的问题。
燃油供给系统
思考题
▪ 1. 简述汽油机燃油供给系统的作用和组成。 ▪ 2.燃油滤清器的作用是什么？ ▪ 3.燃油泵可以给喷油器提供多少压力？ ▪ 4. 压力调节器的工作原理？
谢谢！
19
燃油压力调节器
1、燃油压力调节器的作用：保持汽油压力压力为恒定值（通常为250kPa）。 2、燃油压力调节器的工作原理：真空吸力、燃油压力、弹簧力三者之间的动态平衡
喷油器
▪ 作用：油器接受ECU送来的喷油脉冲信号，精确的 控制燃油喷射量。
1、按喷油口的结构不同，分孔式和轴针式。 2、按喷油器的驱动方式不同，分电流驱动
回油箱。
电动燃油泵的分类
按结构与工作 原理分
滚柱式 涡轮式 齿轮式 叶片式
按安装位置 分
内装式 外装式
•安装在油箱内部的内置式油泵使用较多。
这个是什么？
燃油滤清 器
燃油滤清器
▪ 作用： ▪ （1）过滤油中的杂质。 ▪ （2）油、水分离。 ▪ 滤芯是由纸质、尼龙、陶瓷和金属等材料制成
的。
燃 油 压 力 调 节 器
燃油供给系统
1
汽车燃油供给系统的分类： 电子燃喷射式燃油供给系统和化油器式燃油供给系统。
燃油供给系统作用及由哪些部件组成？ 作用：根据发动机工作的需要，适时、适量地给发动机提供燃油。
组成：汽油箱、电动汽油泵、汽油滤清器、输油管、回油管、分配油管、油压调节器、 喷油器等组成
油箱
油箱盖是一个透气装置，以保 证汽油液面内外大气压平衡， 使汽油泵能顺利泵油，所以汽 油箱盖是一个单向阀的结构。
大气压力 弹簧弹力
燃油箱的作用是贮存汽油。油 箱体一般采用薄钢板或者工程 塑料冲压焊接而成，为了提高 其强度，其表面往往冲压成加 强筋形式。其容量一般可供汽 车行驶300—600km
简述燃油供给系统的组成和工作原理
燃油供给系统是车辆发动机正常运行所必不可少的重要部件之一，在汽车工作中起着至关重要的作用。
燃油供给系统主要由油箱、燃油泵、供油管路、喷油嘴和调节器等多个组成部分构成，其工作原理主要包括燃油从油箱通过燃油泵进入供油管路、喷油嘴对进气歧管进行喷射并通过调节器控制喷油量等多个环节。
一、燃油供给系统的组成1. 油箱油箱是存放汽车燃油的容器，通常安装在车辆后部。
在油箱中，有一个燃油浮球可以检测油箱内的油量，当油量过低时会触发燃油低油量报警。
2. 燃油泵燃油泵承担将汽油从油箱中抽送至发动机燃烧室的任务。
燃油泵通常被安装在油箱中，通过电力或机械的方式进行工作。
3. 供油管路供油管路连接着油箱和发动机，是燃油供给系统中的重要衔接部分，起到传输燃油的作用。
4. 喷油嘴喷油嘴位于进气歧管上方，通过控制燃油的喷射量和喷射时间来调节发动机的工作状态。
5. 调节器调节器被安装在供油系统中，其作用是根据发动机工作状态及工况，对喷油器进行适当的调节，保证发动机的正常工作。
二、燃油供给系统的工作原理1. 燃油从油箱进入供油系统当汽车发动机运转时，燃油泵开始工作，将油箱中的燃油通过供油管路输送到发动机工作部位。
燃油泵通过吸入油箱中的汽油，再将其压力增大后，输送到发动机燃烧室供应燃料。
2. 喷油嘴对进气歧管进行喷射在发动机工作时，喷油嘴会对进气歧管进行燃油喷射，根据发动机工作状态和工况，喷油嘴控制喷油量和喷油时间。
3. 调节器控制喷油量调节器根据发动机的工作状态和负荷情况，对喷油器的喷油量进行适当的控制，以保证发动机的正常工作。
调节器是通过传感器获取发动机的工作状态信息，并根据这些信息对喷油器进行动作控制。
结语：燃油供给系统作为汽车发动机的重要组成部分，在汽车的正常运行中起着至关重要的作用。
了解燃油供给系统的组成和工作原理，不仅有助于驾驶员保持车辆的良好状态，还对车辆的维护和保养具有重要意义。
希望通过此篇文章的介绍，能对读者了解燃油供给系统有所帮助。
国六燃油系统的原理
国六燃油系统的原理国六燃油系统的原理主要包括燃油供给系统、混合气体形成系统以及排放控制系统。
国六标准是中国汽车尾气排放标准的最新版，要求汽车排放的污染物含量更低，能够更好地保护环境和人类健康。
燃油供给系统是国六燃油系统的关键组成部分。
它的主要功能是将燃油从油箱输送到发动机，并确保燃油供给的稳定性。
燃油供给系统由燃油泵、燃油滤清器、喷油器等组成。
燃油泵负责将燃油从油箱抽送到高压油管中，以供给喷油器使用。
燃油滤清器则用于过滤燃油中的杂质和颗粒物，以保护喷油器和发动机组件的正常工作。
喷油器是燃油供给系统的关键部件，它的作用是将高压燃油雾化成微小的燃油颗粒，并通过喷油嘴喷入发动机燃烧室内，与空气混合燃烧。
混合气体形成系统也是国六燃油系统的重要组成部分。
它的主要功能是将燃油与空气正确地混合，形成适宜的燃烧混合气体。
混合气体形成系统由进气管、节气门、进气歧管、进气门和进气歧管控制阀等组成。
进气管负责引导空气进入发动机燃烧室，进气门则通过开闭来控制空气的流量。
节气门则是进气系统的关键组件，它的开度直接影响着空气的进入量，进而影响混合气体的形成。
进气歧管控制阀用于调节空气与燃油的混合比例，以确保燃烧过程的稳定性。
排放控制系统是国六燃油系统的重要组成部分，它的主要功能是降低尾气中有害物质的含量，以达到环保和健康的要求。
排放控制系统由三元催化器、氧传感器、氮氧化物催化还原器、颗粒捕集器等组成。
三元催化器的作用是将尾气中的一氧化碳、氮氧化物和不完全燃烧产物转化为无害的二氧化碳、水和氮。
氧传感器用于监测尾气中氧气的含量，以调节燃油供给系统，提高燃烧效率。
氮氧化物催化还原器通过添加还原剂（如尿素水溶液）来降低尾气中的氮氧化物含量。
颗粒捕集器则用于捕集和储存尾气中的颗粒物，以减少颗粒物的排放。
综上所述，国六燃油系统的原理主要包括燃油供给系统、混合气体形成系统以及排放控制系统。
这些系统通过不同的组件和部件相互协作，确保燃油的供给稳定，燃烧混合气体的质量符合要求，尾气排放的有害物质得到有效控制，从而达到更低的排放标准，保护环境和人类健康。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
燃油蒸发控制系统的优化主要考虑 如下问题：
1、燃油箱、油管等零件的材料和加工工艺 2、活性碳罐有效容积与油箱的合理匹配 3、同等容积下碳罐的吸、脱附能力 4、碳罐的使用寿命 5、碳罐脱附时刻及脱附量与发动机工况的匹 配
现有主要蒸发排放法规限值情况
近年来，随着人类环保意识的加强，汽车行 业越来越重视排放污染问题.主要情况如下：
1 Hour Diurnal (2 gram Limit)
China (EU 2) India (EU 2) Mexico (US 83) S. America (US 83) Australia (US 83)
1 Day Diurnal (2 gram Limit)
Europe (EU 3) Japan (Post 53) S. Korea (Post 53)
1回油系统状态，即调压阀集成在油泵上还是 集成在油轨。 2系统压力 3油泵名义安装高度 电气接口、油路接口 、法兰接口 油泵输油性能
油位高度阻值关系
燃油蒸发排放控制系统的 组成
燃油蒸发排放控制系统 主要包括油箱、碳罐、碳罐控 制阀、管路等零部件组成 .
燃油蒸发排放控制系统工作原理：
当环境温度升高时，油箱内的燃油蒸气通 过管路进入活性碳罐，活性碳罐中的活性炭将 燃油蒸汽吸附到活性炭颗粒上，当发动机在适 当工况工作时，碳罐电磁阀打开，在发动机进 气管真空度的作用下，新鲜空气从碳罐通大气 孔进入碳罐，冲刷吸附到活性炭颗粒上蒸气， 脱附的油气被吸到汽缸中燃烧。从而，避免燃 油蒸气流到大气中污染环境，同时也起到了节 油的作用。工作原理图如下：
燃油滤清器总成设计最主要的参数包括： 1 2 总成最大的允许压降； 滤纸有效过滤面积和有效过滤体积；
3
4
滤纸的平均孔径；
总成的有效试验寿命即有效使用寿命
接口一般采用快插Βιβλιοθήκη 头型式φ7.89规格，符 合SAE J2044标准。
管路作用：输送燃油及燃油蒸气
根据布置区域及输送介质的不同，选用的材料 不同。现有的主要材料有尼龙管、金属管、橡 胶管。设计的主要参数有：
燃油箱容积 ：燃油箱设计目标容积
的大小主要由整车油耗决定，但受底 盘布置空间的限制。一般情况下要求 整车的续驶里程不少于500公里，在 布置允许条件下尽量将燃油箱容积做 到最大，增大续驶里程。
容积计算
由于要考虑厂家的工艺化设计，燃油箱布置容积 的90%一般为油箱包含壁厚在内的总容积，包含 壁厚的油箱总容积的5%为壁厚所占用的容积。不 包含壁厚在内的总容积的10%为膨胀空间，5%为 热膨胀的空间，其余部分为额定容积。在油箱内 部充满额定容积的燃油情况下，阀体布置要保证 在前、后、左、右、左前、左后、右前、右后等 八个方向都能顺利的排气，防止油箱内部过正压
油箱一般的布置原则 :
燃油箱采用吊带固定于车身或者通过托架等用 螺栓固定于车身底盘，需具备一定的防腐蚀、防冲 击能力。油箱与排气管的最小距离不少于60mm，箱 体内最高温度一般不会高于六十度。除要求保留与 排气管的间隙外，影响燃油箱布置位置其他因素主 要是底盘空间及附近其他零部件的布置空间。布置 时应考虑到整车维修时能方便地拆装燃油箱及加油 管等，必须有足够的工具空间。固定油箱用吊带和 托架防腐要求比较高，一般与车身底盘件保持一致， 要求500h NSS试验无锈蚀。
或者负压。
阀体布置示意图
油箱材料：分为金属和塑料两类。
金属油箱箱体冲压焊接成型，料厚一般在 1.0mm左右； 塑料油箱箱体吹塑成型，一般壁厚在5.0mm 左右。由于塑料油箱更能适合底盘的复杂 形状，可塑成适应底盘空间的各种形状， 同时，不存在锈蚀污染问题，因此，比金 属油箱得到更广泛应用。
燃油箱作为法规零部件， 认可前必须通过国家强制法 规认证。 《GB 18296 汽车燃油箱安
2-3 Day Diurnal (2 gram Limit)
U.S. (Tier 1 + ORVR requirement)
碳罐的布置原则：
碳罐大部分布置于车身底盘下或者前 仓，要求碳罐布置一般要高于油箱，并 需具备一定的防腐蚀。最高温度一般不 会高于六十度。影响布置位置因素主要 是底盘空间、附近其他零部件的布置空 间以及连接管路的走向。布置时应考虑 到整车维修时能方便地拆装碳罐等，必 须有足够的工具空间。
全性能要求和试验方法 》 《 GB 20072-2006 》乘用车 后碰撞燃油系统安全要求
燃油滤清器总成
其主要作用是过滤燃油中的一些微 粒杂志及部分水分，保证燃油的清洁 度，延长燃油喷嘴寿命及发动机有效 试验寿命。油滤的有效使用寿命一般 由主机厂结合油品等多方面条件决定。 我公司现有规定要求用户二万公里更 换一次燃油滤。
电动燃油泵总成
主要由电动燃油泵（EKP）、液位 传感器（TSG）、压力调节器（全回路集 成在油轨上，油泵上不带）、储油桶、 油泵托架、具有电气、油路接口的法兰 等的组成，主要功能是保证在正常使用 的情况下给整车提供充足的燃油并且能 正确指示燃油箱内部燃油的剩余量。
电动燃油泵总成主要设计参数如下：
管径——保证足够的流量
材料：根据整车档次定位和整车排放要求不同， 选择不同的材料 接口尺寸：采用快插接头型式或者卡箍的链接 方式
管路一般布置要求：
要求管路之间不接触，管路与底盘、车身等间隙 一般需3～5mm。管路应该尽量远离排气管等热源。 管路大部分布置于车身底盘下和前仓，零件表面需具 备一定的防腐蚀能力。最高温度一般不会高于六十度。 工作压力随电喷而定，一般工作压力在3～5bar。影响 布置位置因素主要是底盘和前仓空间尺寸、附近其他 零部件的布置空间以及连接管路的走向。前舱管路与 热源的间距要求在160mm左右，底盘下面管路与排气 管的间隙一般要求大于120mm ，保证管路的外表面温 度低于60度，如果无法保证必须在热源外面增加隔热 罩或者管路外表面增加防热装置。
活性碳罐的主要设计参数：
活性炭牌号和材料：决定了活性 炭的BWC或者GWC （butane work capability）。 碳罐的结构：碳罐内部分为几腔， 长径比的大小。 活性炭 有效容积：受油箱容积、 截面形状，发动机排量，发动机在不 同转速下的脱附量等参数的影响。
燃油系统组成
汽车燃油系统主要分为燃油 供给系统和燃油蒸发排放控制 系统两大部分。
燃油供给系统主要功能是为 发动机提供燃油，保证整车在任 何工况下的燃油供应。主要包括 油箱、油泵、燃油滤清器、油轨 （调压阀可能集成于油轨或者油 泵）等零部件。如下图所示。
燃油箱
燃油箱一般采用吊带固定于 车身或者通过托架等用螺栓固定 于车身底盘，需具备一定的防腐 蚀、防冲击能力 。主要性能参数 包括容积、材料。
