人防工程内柴油发电机组的冷却设计
人民防空工程设计防火规范(GB50098-98)
中华人民共和国国家标准人民防空工程设计防火规范ＧＢ５００９８-９８工程建设标准局部修订公告第９号国家标准《人民防空工程设计防火规范》ＧＢＪ９８－８７，由总参工程兵第四设计研究院会同有关单位进行了局部修订，已经有关部门会审，现批准局部修订的条文，自１９９７年９月１日起施行，该规范中相应条文的规定同时废止。
现予公告。
中华人民共和国建设部１９９７年６月２４日中华人民共和国国家标准人民防空工程设计防火规范ＧＢ５００９８-９８主编部门：国家人民防空办公室中华人民共和国公安部批准部门：中华人民共和国建设部施行日期：１９９９年５月１日关于发布国家标准《人民防空工程设计防火规范》的通知建标［１９９８］２４７号根据我部《关于印发一九九七年工程建设国家标准制订、修订计划的通知》（建标［１９９７］１０８号）要求，由国家人民防空办公室、公安部会同有关部门共同修订的《人民防空工程设计防火规范》，经有关部门会审，批准为强制性国家标准，编号为ＧＢ５００９８／９８，自一九九九年五月一日起施行。
原《人民防空工程设计防火规范》ＧＢＪ９８／８７同时废止。
本规范由国家人民防空办公室、公安部共同负责管理，由总参工程兵第四设计研究院负责具体解释工作，由建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部一九九八年十二月七日前言本规范是根据建设部建标［１９９７］１０８号《关于印发一九九七年工程建设国家标准制订、修订计划的通知》要求，对《人民防空工程设计防火规范》（ＧＢＪ９８／８７）进行全面修订。
本规范共分八章，其主要内容有：总则，术语，总平面布局和平面布置，防火、防烟分区和建筑构造，安全疏散，防烟、排烟和通风、空气调节，消防给水、排水和灭火设备，电气等。
本规范主要修订的内容有：一、增加了术语一章。
二、规定了可以在人防工程内设置避难走道，解决人员安全疏散的问题。
三、规定了人防工程内商场的疏散人数计算，但如工程所在地有可靠的实测数据，也可按工程所在地的人员密度指标来计算。
人民防空地下室固定柴油电站设计
人民防空地下室固定柴油电站设计葛洪元人民防空地下室设计规范（以下简称规范）0850038-2005第7.2.11条强制性条文规定：1.中心 医院、急救医院应设置固定电站；1救护站、防空专 业工程、人员掩蔽丁程、配套工程等防空地下室建筑 而积之和大于5 0001！！2，应在工程内部设置柴油电站。
规范第7.7.2条中又规定：当发电机组总容暈大 于1201^时宜设置冏定电站。
对于罱大而广的救护 站、防空专业工程、人员掩蔽工程、配套工程建筑 而积之和大于5 0001！！2时，多个分散布置或集中布 置容暈较大叫‘宜采用设计间定屯站。
固定电站战时供电容暈除应满足木防空地下室 战时一级、二级负荷的需要，还宜作为区域电站，以满足在低压供电半径〈般氺，(^)!!!)范围内的邻 近防空地下室战卜丨一级、二级负荷的需要。
“防空地下室间定柴油电站”国家建筑标准设 计阁集08004已出版，它推荐的固定屯站设计模式，对统二设计标准，保证工程设计质景，提高设计人 员的工作效率，有一定的帮助和促进作用。
设计阁 集已被广泛地应用到防空地下室工程的设计中来。
但设计阁集只有一种模式，也有局限性。
希望通过 阁集的应用，在实践中设计出更多、更好的设计方案，符合全国各地的实际情况。
现将固定柴油电站的设 计作一介绍。
一、固定柴油电站的设计原则1.柴油发电机组总容量多1201^。
1柴油发电机组的台数不应少于2台，最多不 宜超过4台；宜采用同型号、同容量机组，中.机容 暈不宜大于300…。
1固定柴油电站吋设计成一个独立的防护中-元，也吋是工程防护中.元的-个组成部分。
4阐定柴油电站的防护等级应与所供负荷的防 空地下室防护中元最高的等级一致。
5^阐定柴油电站的机房内柴油发电机组釆取自动或手动操作。
6^电力系统电源和柴油发电机应分列运行，以保证内外电源相互独立，互不影响。
1.阐定柴油电站―制室（清洁区》与发电机 房（染毒区）分室布置，由密闭隔墙隔开，在控制室 实施对柴油发电机组进行隔室操作和自动控制。
人民防空地下室设计规范GB-50038—2005
人民防空地下室设计规范GB 50038—2005施行日期：2006年3月1日建设部关于发布国家标准《人民防空地下室设计规范》的公告现批准《人民防空地下室设计规范》为国家标准，编号为GB 50038—2005，自2O06年3月1日起实施。
其中，第3．1．3、 3．2．13、 3．2．15、 3．3．1(1)、 3．3．6 (1、2)、 3．3．18、 3．3．26、 3．6．6 (2、3)、 3．7．2、 4．1．3、 4．1．7、 4．9．1、4．11．7、 4．11．17、 5．2．16、 5．3．3、 5．4．1、 6．2．6、 6．2．13 ( 1、2、3)、 6．5．9、 7．2．9、 7．2．10、 7．2．11、 7．3．4、 7．6．6条(款)为强制性条文，必须严格执行。
原《人民防空地下室设计规范》GB 50038—94同时废止。
1 总则1．0．1 为使人民防空地下室(以下简称防空地下室)设计符合战时及平时的功能要求，做到安全、适用、经济、合理，依据现行的《人民防空工程战术技术要求》制定本规范。
1．0．2 本规范适用于新建或改建的属于下列抗力级别范围内的甲、乙类防空地下室以及居住小区内的结合民用建筑易地修建的甲、乙类单建掘开式人防工程设计。
1 防常规武器抗力级别5级和6级(以下分别简称为常5级和常6级)；2 防核武器抗力级别4级、4B级、5级、6级和6B级(以下分别简称为核4级、核4B级、核5级、核6级和核6B级)。
注：本规范中对“防空地下室”的各项要求和规定，除注明者外均适用于居住小区内的结合民用建筑易地修建的单建掘开式人防工程。
1．0．3 防空地下室设计必须贯彻“长期准备、重点建设、平战结合”的方针，并应坚持人防建设与经济建设协调发展、与城市建设相结合的原则。
在平面布置、结构选型、通风防潮、给水排水和供电照明等方面，应采取相应措施使其在确保战备效益的前提下，充分发挥社会效益和经济效益。
浅谈人防工程柴油电站给排水设计
（ ４ ） 进入 柴油 发电机 组的水压 按样 本的 要求 ， 一般 为 ６—
１ ５ ｍＨ ２ ０， 可 采用 闭式 换热 器或散热水 池（ 箱） 。 前 者压 力要 求 高些 ， 后者可小些 。
４ ． 柴油发电机冷却水量 Ｑ和贮水池容积 Ｖ计算 （ 略）
５ ． 柴油电站给排水设计的一般 要求 （ １ ） 在柴油 发 电机 的进 、 出水管 上 ， 安装短路 管 ， 在 柴油机 启动 初期 ， 将其 阀门打开 ， 使柴油机能迅速启动。 （ ２ ） 当柴油发 电机房 没有可靠 的外 电源 时 ， 可 采用高 架水 箱（ 如混合水 箱位置合 适 ， 可 以不 另设 ） 解 决柴油机供 水 的启
筑面积之 和大 于 ５ ０ ０ ０ ｍｚ 的救护站 、 防空 专业 队工 程 、 人 员掩
后的冷却水可作 为柴油发 电机组升温 冷却水而重 复使 用。 因
为通风冷却水温度偏 低 ，而柴油发 电机组冷 却水 要求水温偏
蔽工程 、 配 套工程的防空地下室 内部应设置 柴油 发电站。防空
地 下室的柴油发 电机房 主要是 设在防空地 下室 内部 ，也是 为 工程 内部工 作需要的 用电 。 一般小功 率柴油发 电机是风冷 ， 大
（ ５ ） 在柴油发 电机 房控制室与机房 的防毒 通道 内设 置简 易
洗消的设施 ， 如设取水 龙头及洗脸盆 ， 供 检修 人员再次进入 控 制室 时洗消 。
二、 柴油电站供油设计
１ 、 柴油发 电机 房的供油 系统 由油管接头井 【 设于井 内） 、 输 油管 、 贮 油池（ 箱） 、 加压 油泵（ 带过滤器 ） 、 日用 油箱 和未燃烧剩 余油回流管道等组成 。 防空地下室大部分采用 自流供油系统 ， 即 外部输油车（ 油桶 ） 利用 自然高差将油自流到工程 内电站中高架
人防
1．防护单元：在防空地下室中，其防护设施和内部设备均能自成体系的使用空间。
给水系统、排水系统设计必须在防护单元内为独立系统。
2．抗暴单元：在防空地下室中，用抗爆隔墙分隔的使用空间。
一个防护单元可分为2~4个抗爆单元。
给水系统、排水系统设计不受防爆单元约束。
但需考虑抗爆单元战时封堵时对给排水系统的影响。
3．清洁区（密闭区）：防空地下室中能满足防毒要求的区域。
给水系统由清洁区通过管道向其他用水点供水。
排水系统由清洁区通过管道向清洁区以外排水。
4．染毒区（非密闭区）：防空地下室中能抵御预定的核爆动荷载作用，但允许染毒的区域。
由清洁区穿墙来的给水管道、排水管道应在染毒区侧做穿墙密闭措施。
供水口应做空气隔断防虹吸回流污染，排水出口应做水封防止毒气（物）沿排水管进入清洁区。
5．口部：防空地下室主体与地表面，或与其它地下建筑的连接部分。
对于有防毒要求的防空地下室，其口部包括竖井、扩散室、密闭通道、防毒通道、洗消间（简易洗消间）、除尘室、滤毒室和出入口防护密闭门以外的通道等。
口部各房间，通道墙、地面在空袭后均需洗消。
口部洗消设冲洗水栓。
洗消用水应贮存在战时生活用水水池（箱）内。
口部应设洗消废水集水池，见图1、图2。
6．洗消间：战时专供染毒人员通过并清除有害物的房间。
通常由脱衣室、淋浴室和检查穿衣室组成，见图1。
7．简易洗消间：供染毒人员清除局部皮肤上有害物的房间。
洗消用水仅为洗手、洗脸等暴露的皮肤洗消，见图2。
8．临空墙：防空地下室中一侧直接受核爆冲击波作用，另一侧不接触岩、土的墙体。
给水排水管道不宜穿越临空墙，一旦穿越要考虑防冲击波、防毒的密闭措施。
9．人防围护结构：防空地下室中承受冲击波或土中压缩波直接作用的顶板、墙体和底板的总称。
临空墙是其中一部分。
穿越围护结构的管道均应做预埋防冲击波和防毒的密闭套管或防水套管。
10．防护隔绝时间：防空地下室在此段时间内，处于隔绝密闭状态，需尽量维持室内超压。
此时间不得向外排水，但对能连续均匀地向内部注水的，方可连续向外排水。
人防固定电站柴油发电机组冷却系统设计

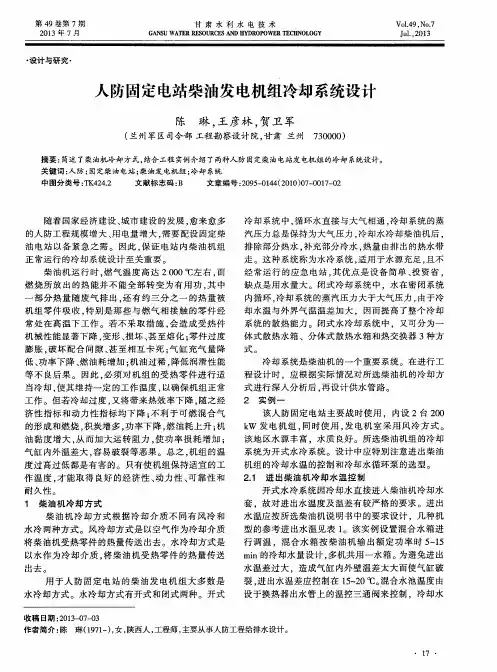

人 防固定 电站柴 油发 电机 组冷却 系统设计
陈 琳， 王彦 林 ， 贺 卫 军
（ 兰 州军 区司令部 工程勘 察设 计 院 ， 甘 肃 兰州 ７ ３ ０ ０ ０ ０ ）
摘要 ： 简述 了柴油机 冷却 方式 ， 结合 工程 实例介绍 了两种人 防固定柴 油电站发 电机组的冷却 系统设计。 关键词 ： 人防； 固定柴油电站 ； 柴油发 电机 组 ； 冷却 系统
中 图分 类 号 ： Ｔ Ｋ ４ ２ ４ ． ２ 文献 标 志码 ： Ｂ 文章编 号 ： ２ ０ ９ ５ — ０ １ ４ ４ （ ２ ０ １ ０ ） ０ ７ — ０ ０ １ ７ — ０ ２
随着 国家 经济 建设 、 城 市建 设 的发展 。 愈来 愈多 的人 防工 程规模 增 大 、 用 电量增 大 。 需要配 设 固定柴 油 电站 以 备紧 急之 需 。 因此 。 保 证 电站 内柴 油机 组 正 常运行 的冷却 系统设 计 至关 重要 。 柴 油机 运行 时 ， 燃 气温 度 高达 ２ ０ ０ ０ ｃ Ｃ 左右 ， 而 燃烧 所 放 出 的热能 并 不能 全部 转 变 为有 用 功 ． 其 中
设 于换热 器 出水 管上 的温 控三通 阀来 控制 。冷却 水
水 冷却 方 式 。水 冷却 方式 有开式 和 闭式两 种 。开式
收 稿 日期 ： ２ ０ １ ３ — ０ ７ — ０ ３
作者简 介 ： 陈
部 分 热量 随废 气 排 出 ． 还有 约 三 分之 一 的 热量 被
内循环 ， 冷却 系统 的蒸 汽压力 大于 大气压 力 ， 由于冷 却 水温 与外 界气 温温差 加大 ，因而提高 了整个冷 却 系统 的散热 能力 。闭式 水冷却 系 统 中 ，又可分 为一
体 式散 热水箱 、分 体式 散热水 箱 和热交换 器 ３种方 式。 冷 却 系统 是 柴油机 的一个 重要 系统 。在进行 工
柴油发电机的冷却系统设计指南
柴油发电机的冷却系统设计指南随着工业的快速发展，柴油发电机在各个领域得到了广泛应用。
为了保证柴油发电机的正常运行和延长其使用寿命，冷却系统的设计变得至关重要。
本文将为您介绍柴油发电机的冷却系统设计指南，以帮助您实现最佳的工作效果。
一、冷却系统的基本原理柴油发电机的冷却系统主要通过循环冷却剂来实现对发动机的散热。
冷却剂在发动机中循环流动，带走发动机产生的热量，从而保持发动机在适宜的工作温度范围内。
冷却系统由冷却剂、水泵、散热器、风扇等核心组件组成。
1. 冷却剂选择选择合适的冷却剂非常重要。
一般情况下，乙二醇是常用的冷却剂，因为它具有良好的热稳定性和抗腐蚀性。
但是，在选择冷却剂时，需要考虑到环境和运行条件，以确保其能够适应相应的工作环境。
2. 水泵的选择水泵是冷却系统的核心组件之一，负责将冷却剂循环送至散热器。
在选择水泵时，需要考虑其流量和扬程。
流量决定了冷却剂的循环速度，而扬程则决定了冷却剂能够循环到发动机的各个部分。
3. 散热器的设计散热器是冷却系统中起到关键作用的部件，它将冷却剂散热至周围环境。
散热器的设计应当合理，以充分利用空气流动和冷却剂流动的热传导特性。
通常情况下，采用铝制散热器能够提供更好的散热效果。
4. 风扇系统的设计风扇系统通常与散热器相结合，用于增加空气对散热器的流动。
当冷却系统无法通过自然对流达到预期效果时，风扇系统将发挥重要作用。
在设计风扇系统时，应考虑到所需的风量和风速，以确保散热效果的充分。
二、冷却系统的设计要点在柴油发电机的冷却系统设计中，以下几个要点需要特别注意：1. 热负荷计算在冷却系统设计之前，需要对发动机的热负荷进行准确的计算。
这包括考虑到发动机的功率输出、运行时间、环境温度以及附件的热负荷等因素。
只有准确计算了热负荷，才能保证冷却系统的设计能够满足实际需求。
2. 流动分析冷却系统中的冷却剂流动状况对发动机的冷却效果有着直接影响。
因此，在设计过程中，需要进行流动分析，以确保冷却剂能够在整个系统中的合理流动，达到最佳的冷却效果。
柴油发电机组的设计
柴油发电机组的设计一、先进的机械设计采用CAD计算机辅助设计、CAE计算机辅助工程、CAM计算机辅助制造等先进手段对柴油发电机组进行机械设计，并结合先进的实验手段对设计方案进行缤密的校核。
从设计的细节入手实现了对柴油发电机组机械部分进行不断的优化，使柴油发电机机组的稳定性等得到进一步提高。
机组冷却系统的优化设计柴油发电机组冷却系统的优化设计(一)柴油发电柴油机热效率约为35%一50%，其他能量被冷却介质(水或空气)、润滑油、废气带走。
其中燃烧室壁通过冷却介质带走的热量约占总热量的15%-35%，而在部分负荷时，此项热损失所占比例还要大很多。
如果燃烧室壁面温度降低，散热损失增大，燃油消耗率增大。
同时由于燃烧室壁面温度低还使激冷层加厚，使排气中HC成分增加。
润滑油温度过低，机械摩擦功增加，零部件磨损加剧，柴油机经济性、可靠性变差。
高温冷却毫无疑问能大大地降低冷却水和机油的散热量，减少柴油机的热损失，提高其经济性;同时，因冷却介质(冷却水和机油)与外界空气之间温差增大，提高了冷却装置的散热能力。
所以精确控制冷却系统散热量，使柴油机处于最佳冷却状态下运行，有助于减少冷却系统功率消耗，改善柴油机动力性、经济性、可靠性，降低排放，具有重要的实际意义。
通过采集大量实验数据和建立适用于柴油发电机组的冷却系统计算模型，对柴油发电机组的冷却系统进行了优化设计。
解决了中冷器与散热器冷却量合理匹配的问题，提出了使柴油发电机组始终运行在最适宜温度的方案。
该方案可以提高柴油发电机组的经济性和可靠性。
另外，考虑到许多机房条件的限制而不便采用风扇一水箱冷却系统，因此专门设计开发了水冷机组方案，将机组中冷器和散热器以水塔的形式设计在机房外，该方案不仅可以提高换热效率，而且还大大降低了机房的噪声。
机组底座的优化设计柴油发电机组底座的优化设计(二)柴油发电柴油发电机组底座是柴油发电机组的关键部件，它的设计水平和加工精度直接影响到机组的使用性能、振动、噪声、可靠性和寿命。
人防固定柴油电站风冷通风设计
ｔ ｉ ｏ ｎ’ ｓ ｏ ｃ ｃ ｕ ｐ ｉ ｅ ｄ ｌ ｆ ｏ ｏ ｒ ８ Ｙ ｅ ａ ｃ ｏ ｕ ｌ ｄ ｂ ｅ ｒ ｅ ｍａ ｒ ｋ ａ ｂ ｌ ｙ ｄ ｅ ｃ ｒ ｅ ａ ｓ ｅ ｄ ， ａ ｎ ｄ ｔ ｈ ｅ ｐ ｒ ｅ ｌ ｉ ｍｉ ｎ ａ ｒ ｙ ｉ ｎ ｖ ｅ ｓ ｔ ｍｅ ｎ ｔ ｃ ｏ ｕ ｌ ｄ ａ ｌ ｓ ｏ ｂ ｅ ｒ ｅ ｄ ｕ ｃ ｅ ｄ
Ｄ０ Ｉ ：１ ０ ． ３ ９ ６ ９ ￣． Ｉ Ｓ Ｓ Ｎ． ２ ０ ９ ５ — ３ ４ ２ ９ ． ２ ０ １ ６ ． ０ ５ ． ０ ２ １
中图分 类号 ： Ｔ Ｕ ８ ３ ４
文献标 识码 ： Ｂ
文章编号 ： ２ ０ ９ ５ － ３ ４ ２ ９ （ ２ ０ １ ６ ） ０ ５ － ０ ０ ８ ７ — ０ ４
人 防固定柴油 电站 风冷通风设 计
余红英
（ 浙江省建筑设计研究院 。 浙江 杭 州 ３ １ ０ ０ ０ ６）
摘要 ： 对 某战 时设 置人 防 固定柴 油 电站 ， 通过 余 热量及 送 排 风 量 的理论 计 算 ， 给 出 了设 置风 冷 冷却
的可行性。 风冷冷却极大地减少人 防固定 电站 占地面积 ， 降低初投资 ， 由此为类似的工程设计提供参考。 关键 词 ： 固定 电站 ； 余热 量 ； 送风 量 ； 排 风量 ； 工程 设计
在 国家建 筑标 准设 计 图集 中 ，发 电机功率 不 超过
防电站）在战时外部电源遭破坏时能提供可靠的不间 断电源 ， 供战时应急照 明、 通信和警报设备使用。人防 电站 可分 为移 动 电站 和 固定 电站 。移动 电站 内发 电机
总容 量一 般不 超过 １ ２ ０ ｋ Ｗ。 总容量 超过 １ ２ ０ ｋ Ｗ 的 电站
关于人防地下室柴油发电机组废热利用
关于人防地下室柴油发电机组废热利用主要介绍人防工程中柴油发电机组尾气余热利用的一般做法、热交换器的原理、以及示例工程的设备计算与选型。
标签：人防工程；发电机组；生活热水；废热利用随着我国经济技术的飞速发展，能源的供应也越来越紧张，近几年来，柴油发电机组也得到了广泛的应用。
由于体积小，灵活，轻便，配套齐全，便于操作和维护，所以广泛应用于铁路矿山，野外工地，道路交通维护以及工厂、企业、医院等重要建筑，作为备用电源或临时电源。
柴油发电机组在运行过程中，其尾气温度可达到400到600多摄氏度，其冷却水能达到55至85摄氏度左右，据测算，这两部份的排热量是整个柴油发电机组产热量的50%左右，这个余热量是非常巨大的，提高柴油发电机组余热的利用水平是能源环境工程领域中的一个重要课题。
在理论技术高度发展的今天，余热的综合利用研究备受重视。
下面我们来看一下柴油发电机组的废热是怎样转换成生活热水的。
原理图如下：由上图可以看出，热水循环泵从热水保温箱抽水.送至针型管热交换器内部与柴油发电机组排烟管道的废气进行充分热交换后，再流回热水保温箱，达到废热转换成生活热水的目的。
1、针型管热交换器的内部结构其构造如图所示：针形管热交换器，是专为柴油发电机组的烟气余热回收而设计的专用高效节能产品。
采用针形管热管为全翅片管，强化传热元件扩展受热面，水管烟侧的受热面可大大增加，同时烟气流经针形管表面时形成强烈的紊流，起到提高传热效率和减少烟灰积聚的作用。
该热交换器具有结构简单、热效率高、运行寿命长、安全可靠、维护方便等优点。
2、针型管热交换器的工作原理当工作时，高温烟气从左侧烟气进口通道向右流动冲刷热管，此时热管吸热，烟气放热温度下降。
热管将吸收的热量导致管内的冷水，从而达到废热转换成热水的目的。
3、废热回收技术在人防工程中的应用在人防工程中，淋浴间的热水，是通过安装容积式电热水器加热供给的。
医疗救护工程人员淋浴洗消用热水温宜按37-40摄氏度计算，其它工程人员沐浴洗消用热水温度按32-35摄氏度计算。
柴油发电机组的冷却与通风要求
使用传感器监测空气流量、温度和压力等关键参 数，以确保通风系统的正常运行。
建立定期维护和保养计划，对通风系统进行预防 性维护，确保其长期稳定运行。
通风系统的故障排除与优化
诊断通风系统故障的原因，如 堵塞、泄漏或性能下降等。
根据故障情况采取相应的修复 措施，如清洁、更换密封件或 调整空气流量等。
能够快速地将热量从柴 油发电机组传递到散热
器。
对金属材料无腐蚀作用， 保护冷却系统各部件不
受腐蚀。
冷却系统的维护与保养
01
02
03
04
定期检查冷却液的液位 和品质，确保冷却液清 洁无杂质。
定期清洁散热器表面， 清除杂物和污垢，保持 散热器良好的散热效果。
检查水泵、节温器和风 扇等部件的工作状况， 确保其正常运行。
THANKS FOR WATCHING
感谢您的观看
详细描述
某工厂的柴油发电机组在长时间运行后，由于冷却系统的问题，导致发电机组过热，效率降低。为了解决这个问 题，工厂对冷却系统进行了改进，增加了散热器的面积，优化了冷却液的循环路径，从而提高了发电机组的运行 效率和稳定性。
案例二：某医院的柴油发电机组通风系统优化
总结词
改善通风系统，确保柴油发电机组的正常运行
柴油发电机组的冷却与通风要求
目录
• 引言 • 柴油发电机组的冷却系统 • 柴油发电机组的通风要求 • 冷却与通风的节能环保要求 • 实际应用案例分析01 来自言目的和背景01
柴油发电机组在运行过程中会产 生大量的热量，因此需要有效的 冷却系统来控制机组的温度，确 保其正常运行。
02
通风系统对于柴油发电机组同样 重要，它能够提供新鲜的空气， 帮助燃烧和散热，同时排出废气 和热量。
人防地下室柴油发电机房给排水设计
人防地下室柴油发电机房给排水设计摘要：下文作者结合人防工程设计的实际，主要从给水系统及排水系统等方面，阐述了人防地下室柴油发电机房的给排水设计要点。
关键词：冷却水系统；柴油机；冷却水量；注意问题前言随着当今国际形势的发展，我国加大了对人防工程的建设。
为了保障人防地下室在战时的通信、照明及必要的动力设备的正常运转，地下柴油发电机房被广泛采用。
人防地下室柴油发电机房设计有其特殊性，特别是其冷却给水系统与地面柴油发电机房有明显的不同。
下面我们浅析一下人防地下室柴油发电机房的给排水设计。
一、给水系统柴油发电机房的给水主要有以下几个用途：（1）防空地下室的柴油发电机房内空气冷却。
（2）柴油发电机组本身冷却用水。
（3）柴油发电机房的清洁用水。
（4）柴油电站于防空地下室主体之间的防毒通道内的洗消用水。
柴油电站主要有水冷和风冷两种方式，我们设计过程中一般移动电站采用风冷，因为其发电机功率较小，柴油发电机的散热量较小，风冷一般就可以解决。
发电机功率较大，柴油发电机的散热量较大，假如风冷的话要求的风井的散热通风面积太大，由于人防地下室需考虑战时防护，所以一般采用水冷的冷却方式，下面讨论一下柴油发电机房的冷却用水：二、冷却水系统的选择柴油发电机组水冷却系统的选择，应根据水源情况、通风方式、柴油机型号等因素确定。
柴油发电机组的冷却水系统通常有重复式和循环式两种系统。
2．1循环冷却系统循环冷却水系统是经常采用的水冷却方式。
在防空地下室内设有多格冷却水池，将冷却水的水温降低，由循环水泵抽吸供水至柴油发电机组的冷却设备，经冷却设备升温的水回流至多格水池混合调节降温再由循环泵抽吸供设备冷却水的循环过程。
当池水温度过高时，可排掉一部分高温水，再补充部分低温的新水，达到节约原水的目的。
2．2重复冷却水系统柴油发电机房采用冷水降低发电机室温度、其通风机使用后的冷却水可作为柴油发电机组的冷却水而重复使用。
因为通风冷却水温度偏低，而柴油发电机组冷却水要求水温偏高些，当满足这个条件时，宜采用重复冷却水使用系统，冷却后的高温水排掉。
人防工程柴油电站布置及设计要点浅析
人防工程柴油电站布置及设计要点浅析摘要：人防工程作为一种地下防护性建筑，主要作用是为了保障战时人员、物资、通讯、医疗、安全等。
在和平年代里，人防工程的功能和作用得以延伸，人防工程除了满足战备所需之外，还能够作为地下商场、停车场、防灾应急避难场所等。
人防地下室设计有很强的综合性，需要做好设计工作。
本文对人防工程展开介绍，浅析了人防工程柴油电站布置及设计要点。
关键词：人防工程；柴油电站；布置；设计；要点1人防工程介绍人防工程，通俗而言指的是在防空袭条件下用于保护人民及有关设施的地下建筑物，人民防空工程建设的主要目的是为了战争时期保护人民的生命财产安全、保障通信顺畅和指挥到位。
和平时代，人防工程主要被用来停放车辆，或改造成地下商场，为人们提供生活方面的便利。
可以看出，人防工程有很大的作用、功能也十分强大，与普通建筑物相比，其建设的重要性不言而喻。
因此，人防工程建设必须在民用普通建筑的基础上，满足以下几个方面要求：第一，满足“三防”要求。
人防工程建设过程中，需要做好防核、防毒、防生化等防护工作，确保防护层达到规定厚度和工程密闭性，起到战时防护功能。
第二，满足消防要求。
严格按照城市消防工程建设标准，制定空袭、火灾应急预案，做好各类防火设施、设备的配套工作。
第三，满足抗毁要求。
为了满足战时所需，人防工程建设需要具备一定的武器防御能力，提高防护能力。
人民防空工程体系按战时功能可划分为组织指挥工程、医疗救护工程、防空专业工程、人员掩蔽工程和配套工程。
指挥工程是指在战时用于保障指挥人员和指挥机关工作的工程，在战时起着至关重要的作用。
指挥工程中拥有完备的通信设施，可以在发生重大灾害时保持良好、可靠的通信水平，从而迅速建立救灾指挥系统，为抢占救灾黄金时间、协调救灾工作提供充分的应急支援。
考虑到布局的需要，应该将指挥工程设置在远离经济目标的地方，出入口要设置的相对隐秘。
引接城市水源、电源方便，平时可作为应急指挥中心，不得改作它用。
人防地下室内部电站建筑设计
人防地下室内部电站建筑设计摘要:随着社会的不断发展，我国居民小区的建筑质量也在逐渐提高，因此，很多高档的居民小区建立了人民防空地下室，这种地下室与普通地下室相比具备诸多的优点，人防地下室不仅能够保证在作战时期为居民提供较好的庇护场所，还能够保证在自然灾害时期为居民提供安全的隐蔽地点。
因此，探究人民防空地下室内部的电站设计及建筑设计，是当前改善我国居民小区人防地下室配套设备使用质量的重要措施。
基于此，本文通过分析人防地下室内部电站建筑设计的规范要求以及设计原则，探究其具体的设计方案。
关键词:人民防空地下室；内部电站；建筑设计引言:为了确保居民小区中的公共资源配套设备人民防空地下室的使用效果能够达到最佳，在防空地下室的实际建设过程中，必须依据相关建设标准进行合理的布置，既要保证人民防空地下室内部的电站建筑设计布局合理，功能配套齐全，又要确保整个体系的完整性，从而使我国居民区中的人员能够真正得益于人民防空地下室的建设。
在人民防空地下室建设的过程中，常用的为柴油电站，除了要明确其电站设计方案以外，还要了解电站的建筑设计方案，确保人防地下室内部电站建筑设计质量得到有效提高，从而使我国人防地下室发挥更大的作用。
一、人防地下室内部电站设计规范根据不同的应用场所在人防地下室内部电站设计的过程中，也会有不同的建筑设计要求，例如对于急救医院的场所需要设定固定电站，对于建筑面积无要求。
而对于救护站、人员掩蔽工程及配套工程中可以设立固定或者移动的电站，其建筑的面积必须要大于5000平方米。
对于移动电站来说，建筑面积不能小于0.75平方米每千瓦，而对于固定电站来说，建筑面积不能小于0.8平方米每千瓦。
在作战的过程中，固定电站的电容量要求相对较高，除了需要应对1、2级负荷以外，还应该兼顾周边其他区域的电站，其兼顾的周围区域半径大概为500米，并且根据周边的实际用电情况进行合理的设计。
对于区域性的电站来说，其建筑面积的设置也有相应的要求，在独立设置或者个人的人防工程内部电站设计时，其电源的功能应该满足周围多个人防工程的需要，在防护等级和防护能力方面，应该和人防工程的其他工程部位具备相同的等级。
GB 50134-2004 人民防空工程施工及验收规范【暖通部分】20191024
中华人民共和国国家标准人民防空工程施工及验收规范Code for construction and acceptance of civil air defence worksGB 50134-2004主编部门：国家人民防空办公室批准部门：中华人民共和国建设部施行日期：2004年8月1日中华人民共和国建设部公告第245号建设部关于发布国家标准《人民防空工程施工及验收规范》的公告现批准《人民防空工程施工及验收规范》为国家标准，编号为GB 50134-2004，自2004年8月1日起实施。
其中，第3．1．2，3．1．5，3．3．2，3．3．3，3．3．4，3．3．5，3．3．6，3．3．10，3．3．11，3．3．12，3．5．1，6．2．1，6．2．2，6．2．5，6．2．6，6．3．1，6．3．2，6．3．3，6．3．4，6．3．6，6．3．7，6．3．8，6．3．9，6．3．10，6．4．1，6．4．2，6．4．5，6．4．10，6．4．11，6．4．12，6．3．13，6．4．14，6．4．16，6．5．1，6．5．2，9．1．1，9．1．3，9．2．1，9．3．1，9．3．2，9．3．3，9．4．1，9．4．3，9．6．1，9．6．2，9．6．3，9．6．4，10．1．1，10．1．2，10．1．3，10．1．4，10．1．5，10．1．6，10．1．7，10．1．8，10．1．9，10．2．1，10．2．2，10．2．3，10．2．4，10．2．5，10．2．6，10．3．3，10．3．4，10．3．5，10．4．1，10．4．2，10．5．3，10．5．4，11．1．1，11．1．2，11．1．3，11．2．1，11．2．4，11．2．5，11．2．6，11．2．7，11．2．8，11．3．1，11．3．3，11．3．4，11．3．5，11．3．6，11．4．8，11．5．5，11．5．6，11．5．7，11．5．9，11．5．10，11．6．1，11．6．2，11．6．3，11．6．4条为强制性条文，必须严格执行。
医院人防工程电气设计-柴油发电机容量计算及选择-负荷计算
医院人防工程电气设计柴油发电机容量计算及选择负荷计算1、项目概况某市人民医院地下人防工程防护区建筑面积总计10934m2，位于医院地下一层,按用途分为战时急救医院、战时二等人员掩蔽所和人防物资库。
战时急救医院分为染毒区、第一密闭区和第二密闭区。
人防指标见表1。
2、供电电源根据GB50038-2005《人民防空地下室设计规范》第7.2。
1条、第7.2。
5条的要求,“电力负荷分别按平时和战时用电负荷的重要性、供电连续性及中断供电后可能造成的损失或影响程度分为一级负荷、二级负荷和三级负荷.”“电力负荷应按平时和战时两种情况分别计算。
平时电力负荷等级主要用于对城市电力系统电源提出的供电要求,战时电力负荷主要用于对内部电源提出的供电要求。
战时常用设备电力负荷分级如下。
一级负荷：基本通信设备、应急通信设备、通信电源配电箱;防化设备、防化电源配电插座箱（急救医院);应急照明;柴油电站附属设备、三种通风方式信号装置系统（急救医院)、主要医疗救护房间(手术室、放射科)内的设备和照明、手术室空调设备等。
二级负荷:防化设备、防化电源配电插座箱（二等人员掩蔽所);三种通风方式装置系统（二等人员掩蔽所）；正常照明；重要的风机、水泵;急救医院辅助医疗救护房间的设备和照明、医疗救护必需的空调及电热设备、洗消及医疗用的电加热淋浴器、电动防护密闭门、电动密闭门和电动密闭阀门等用电设备。
三级负荷：不属于一级和二级负荷的其他负荷。
战时一级负荷有两个独立的电源供电，其中一个独立电源是该防空地下室的内部电源;战时二级负荷采取双电源或电源侧切换，专用回路供电；战时三级负荷采用单回路供电，当由柴油电站供电时，能自动或手动切换，切换时间≤15s.战时电力负荷计算汇总见表2。
平时电力负荷计算汇总见表3。
因人防区域内设有急救医院且人防防护区总面积＞5000m2，根据规范要求，在战时急救医院内设置固定式柴油发电站，内设2台300kW柴油发电机组，战时作为人防内部电源。
人防工程共用柴油发电机组作为自备电源分析
人防工程共用柴油发电机组作为自备电源分析导读在人防工程设计中电气专业经常会遇到战时柴油电站的设计，《平战结合人民防空工程设计规范》DB11/994-2021第3.1.3条规定：中心医院、急救医院应设置固定柴油电站；救护站、防空专业队工程、人员掩蔽工程和配套工程等人防工程的建筑面积之和大于5000m2时，应设置柴油电站。
这类规模的人防工程往往具有多个防护单元，那么，设于其中一个防护单元的柴油电站是否可以作为其它防护单元一级负荷的自备电源呢？本文通过两个事后备案项目检查的案例，对这个问题进行分析。
1. 相关规范要求1.1 《平战结合人民防空工程设计规范》DB11/994-2021第2章术语，给出了几个战时电源常用术语的解释：（1）内部电源：设置在人防工程内部，具有防护功能的电源。
按其与用电工程的相互关系可分为区域电源和自备电源。
（2）（3）区域电源：能供给在供电半径范围内多个用电防空地下室的内部电源。
（4）（3）自备电源：设置在人防工程内部的电源，包括柴油发电机组或蓄电池组等电源。
（5）内部电站：设置在人防工程内部的柴油电站。
（6）（5）区域电站：独立设置或设置在某个人防工程内，能供给多个人防工程电源的柴油电站，并具有与所供人防工程抗力一致的防护功能。
上述术语的关系可以用上方这张图来表示，其中易混淆的是内部电站中的柴油发电机组，什么情况下能作为自备电源，什么情况下只能做区域电源。
设计中经常出现的问题是把内部电站等同于自备电源，导致战时一级负荷配电不满足规范的规定。
1.2《平战结合人民防空工程设计规范》DB11/994-2021第7.2.9条：人防工程战时各级电力负荷的供电应符合下列规定：（1）一级负荷应有两路及以上电源供电，其中一路电源应是该人防工程的自备电源。
（2）二级负荷应有两路电源供电，其中一路电源应是区域电源或自备电源。
战时一级负荷的配电强调可靠性，这里的可靠既包括电源设施的可靠，也包括配电线路的可靠。
