衬氟管道

钢衬聚四氟乙烯管(18张)

钢衬聚四氟乙烯PTFE管道及配件亨有“塑料王”的美誉，具有优异的耐温性能和耐腐蚀性能，是理想的硝酸、硫酸、氢氟酸、光气、氯气、王水、混酸、溴化物等有机溶剂等强腐蚀性介质的输送设备。可长期在高温（150℃以内）极限负压工况稳定运行的钢衬四氟管道及配件，解决了以往钢衬四氟管道及配件不能耐负压的缺点，在许多蒸馏等高温高负压系统中得到了广泛的应用。钢衬四氟管主要特性：

钢衬四氟管化学性能：

耐大气老化性：耐辐照性能和较低的渗透性：长期暴露于大气中，表面及性能保持不变。

不燃性：限氧指数在90以下。

耐酸碱性：不溶于强酸、强碱和有机溶剂。

抗氧化性：能耐强氧化剂的腐蚀。

钢衬四氟管工作特性：

性能：介质工作温度：-100℃~-250℃

介质工作压力：正压：2.5MPa，常温下耐负压70KPa

耐腐蚀性：钢聚四氟乙烯类复合管，除熔融金属锂、钾、钠、三氟化氯、高温下的三氟化氧、高流速的液氟外，它几乎可以抵抗所有化学介质，包括浓硝酸和王水的腐蚀，它可以长期在230℃-250℃温度下工作。钢聚偏氟乙烯类或其它偏氟乙烯类复

合管，对卤素、卤代烃、强氧化剂、沸酸、碱、多种有机溶剂都有良好的耐蚀性，但不耐发烟硫酸、浓热硫酸和硝酸、90℃以上的酮、酯、胺类以及高温磺化剂腐蚀。

钢衬四氟管的主要优点：

耐高温——使用工作温度达250℃。

耐低温——具有良好的机械韧性；即使温度下降到-196℃，也可保持5%的伸长率。

耐腐蚀——对大多数化学药品和溶剂，表现出惰性、能耐强酸强碱、水和各种有机溶剂。

耐气候——有塑料中最佳的老化寿命。

高润滑——是固体材料中摩擦系数最低者。

不粘附——是固体材料中最小的表面张力，不粘附任何物质。

无毒害——具有生理惰性，对生物无毒

钢衬四氟管主要应用：

钢衬四氟管适用于高温下强烈腐蚀性气体和液体，其它类型钢塑复合管和金属管不适输送介质，钢聚四氟乙烯复。合管均适用，钢聚偏氟类复合管适用的输送工作温度在-40℃~+150℃的腐蚀性介质。

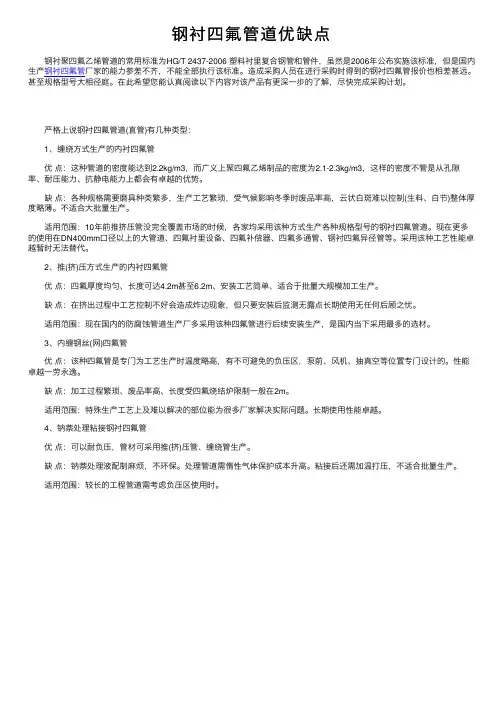

钢衬四氟管加工工艺简介

一、四氟乙烯(PTFE)-钠萘溶液处理粘接法

聚四氟乙烯(PTFE)-钠萘溶液处理粘接法：钠萘溶液处理含氟材料，主要是通过腐蚀液与PTFE塑料发生化学反应，扯掉材料表面上的部分氟原子，这样就在表面上留下了碳化层和某些极性基团。

钠萘溶液处理含氟材料，主要是通过腐蚀液与PTFE塑料发生化学反应，扯掉材料表面上的部分氟原子，这样就在表面上留下了碳化层和某些极性基团。红外光谱表明，表面引入羟基、羰基和不饱和键等极性基团，这些基团能使表面能增大，接触角变小，润湿性提高，由难粘变为可粘。这是目前研究的所有方法中效果较好，也是比较常用的方法。一般用钠萘四氢呋喃作为腐蚀液。处理粘接步骤如下：

(1)处理液配制：将一定量的金属钠加入到四氢呋喃与萘的溶液中，其中金属钠的质量分数控制在3％~5％，在室温下搅拌约2h，直至溶液颜色呈现深褐色或黑色即可；

(2)将待处理的PTFE工件浸入到该溶液中约5~10min，取出再用丙酮溶液浸泡3~5 min；

(3)从丙酮溶液中取出工件，用清水漂洗干净后置于阴暗处自然干燥；

(4)选择环氧树脂、有机硅或聚氨酯做粘合剂，均匀涂于处理过的待粘接表面并立即粘接，于24~30℃下静置24h后即可粘接牢靠。

二、钢衬四氟直管俗称松衬管。

此工艺采用PTFE棒材车削成的薄膜，缠绕烧结成形。适用于常压、正压的输送管路（如三废处理管路等），不宜用于有负荷的管路（如泵进、出口处及由落差或突然冷却等能产生负压的管路）。聚四氟乙烯衬里管道工艺之缠绕管松衬法具体工艺为：将模压生产的四氟棒料，用车床切削成薄带，用手工或机械的方法将四氟薄带缠绕在预先设计好尺寸的模具上，达到要求的厚度后，再在其外用同样方法缠上三到四层无碱玻璃丝带，最外层用铁丝扎紧，然后送入烧结炉成型，烧结后取出用水冷却，然后用手工或机械方法脱模，再套入钢管，翻边后即完成。

缠绕管是最初生产较多应用较广的一种，聚四氟乙烯这种管子生产时，自由度大，可以从小口径到大口径（可达Φ 2000mm 以上），该管用车削薄膜缠绕后，烧结而成，其整体性和均匀性与缠绕时的张力、薄膜的厚度、薄膜表面的洁净程度、烧结时的温度、时间等因素有关，较难掌握。由于缠绕层数多，工艺上难以控制，烧结后整体性和均匀性很难保证。因此，缠绕管最大壁厚不超过3mm，其生产过程较多，控制欠严密，加工方法以手工为主聚四氟乙烯，质量不稳定，缺乏有力的检测手段，且这种缠绕管松衬的管子壁簿，在负压和温差波动大时，管道易抽瘪和法兰翻边部位易断裂等缺陷。

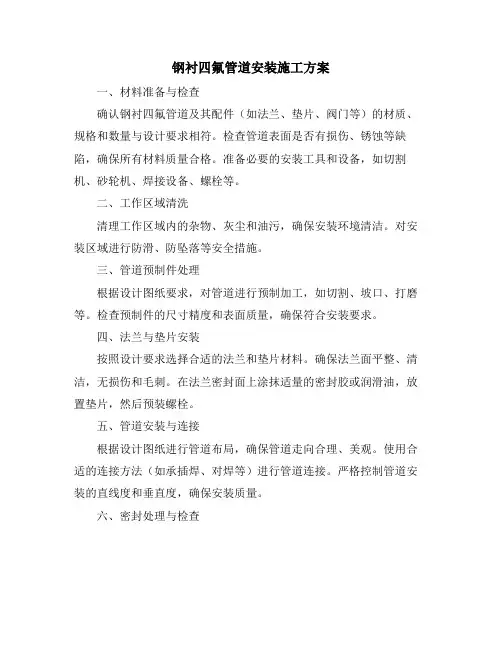

内衬PTFE管道、管配件的钢管、法兰选用要求

1、管道采用国家标准无逢钢管，因工艺要求，衬里面的管子有效通径小于钢管的公称通径，设计者及用户进行必要的有效流量标准后确定钢管的通径。

2、法兰可根据用户需要按HG、GB、JB、ANSI、JIS、BS、DIN等国家标准，可以是锻造，也可由合同确定，因密封面加工工艺建议选用板式平焊法兰、带颈平焊法兰。密封面均为平面密封型式，为了便于管路安装，可为用户提供平焊环活动法兰。

内衬PTFE衬里层试验、检验及使用范围

1、管道及管配件均以1.5倍设计压力进行水压试验后.

2、凡涉及内衬PTFE衬里层经水压试验后,100%地进行完好性检验,其泄漏点检验方法采用电火花测试.

3、使用范围

a.使用温度-20~200℃

b.使用压力≤2.5Mpa

c.允许负压DN≤250mm为-0.09Mpa、DN＞250mm为

-0.08Mpa

d.可输送任意浓度的强酸、强碱、有机溶剂、强氧化剂、有毒、易挥发、易燃的化学介质。

三、俗称内缠钢丝紧衬管。

制造工艺：先将若干层PTFE薄膜缠绕在模具上，再将钢丝（0.5-1mm）螺旋形地缠绕在PTFE薄膜上，后在钢丝外面再缠
