建筑工程施工优秀案例图文分析
建筑工程质量事故案例分析(ppt 58张)
事故案例分析及原因
• 案例六：2005年5月13日下午3时50分， 秦皇岛市承建建筑工程有限公司施工的 秦皇岛文化广场工程在浇筑文化广场E区 门厅屋顶梁板混凝土施工到约1/3时，由 于模板支撑系统没有采用合格的钢管， 按照有关标准搭设，东西水平方向有效 连接加固不足，造成模板支撑系统东西 向刚度较差，屋顶结构的模板支撑系统 发生失稳，造成支撑系统坍塌，使在屋 顶作业的12名工人随屋顶模板、钢筋及 部分未凝结混凝土下落，造成3人重伤， 9人轻伤。
模板支架 • 模板支架对安全、质量均有较 大影响，架体搭设前应进行策 划、计算，根据承受荷载确定 架管间距、数量，支撑体系应 与模板体系相配合，斜撑及剪 刀撑的布置须经过必要的验算 和复核，确保其可靠稳固、不 变形。浇筑混凝土时安排专人 对支架进行检查。
事故案例分析及原因
• 案例一：2003年1月7日下午13时10分， 广东省惠州市某花园工地的卸料平台架 体因失稳发生坍塌事故，造成3人死亡， 7人受伤，初步统计经济损失55万元。 • 原因分析：施工中缺少脚手架搭设方案。 卸料平台应单独进行设计计算，不允许 与脚手架进行连接，必须把荷载直接传 递给建筑结构。该工程脚手架搭设时， 只是由现场施工员向搭棚队负责人安排 了工作任务，在即无方案又无交底的情 况下，搭棚队完全根据自己的经验和习 惯，随意搭设脚手架，造成该工程脚手 架缺少技术依据和论证。
事故案例分析及原因
• 2005年3月27日，某市一在建框架结构商 务中心，梁板全部坍塌，整体结构失稳拉 倒塔吊。造成多人死亡。
原因分析
• 由于施工过程中板梁的支撑排架支设 不合理，没有经过计算，导致建筑物 整体失稳倾覆。
事故案例
• 2004年08月16日上 午8时30分左右，某 局三公司开始用泵 送混凝土浇捣附楼 报告厅屋面，该屋 面模板支撑系统为 扣件式钢管满堂模 板支架。于20时40 分全部浇捣结束。 屋面留3人对混凝土 表面进行收光，木 工班组长在补插钢 筋，21时20分左右， 模板支撑系统突然 整体坍塌，4名工人 随之坠落。木工班 组长经抢救无效死 亡
（建筑工程）案例分析-超经典
（建筑⼯程）案例分析-超经典案例1A4210331.背景图1A421033-1是某项⽬的钢筋混泥⼟⼯程施⼯⽹络计划。
其中，⼯作A、B、D是⽀模⼯程；C、E、G是钢筋⼯程；F、H、I 是浇筑混泥⼟⼯程。
箭线之下是持续时间（周），箭线之上是预算费⽤，并列⼊了表1A421033中。
计划⼯期12周。
⼯程进⾏到第9周时，D⼯作完成了2周，E⼯作完成了1周，F⼯作已经完成，H⼯作尚未开始。
2.问题（1）请绘制本例的实际进度前锋线。
（2）第9周结束时累计完成造价多少？按挣值法计算其进度偏差是多少？（3）如果后续⼯作按计划进⾏，试分析上述实际进度情况对计划⼯期产⽣了什么影响？（4）重新绘制第9周⾄完⼯的时标⽹络计划。
隐藏分析与答案（1）绘制第9周的实际进度前锋线根据第9周的进度检查情况，绘制的实际进度前锋线见图1A421033-2，现对绘制情况进⾏说明如下：为绘制实际进度前锋线，⾸先将图1A421033-1般到了时标表上；确定第9周为检查点；由于D⼯作只完成了2周，故在该箭线上（共3周）的2/3处（第8周末）打点；由于E ⼯作（2周）完成了1周，故在1/2处打点；由于F⼯作已经完成，⽽H⼯作尚未开始，故在H⼯作的起点打点；⾃上⽽下把检查点和打点连起来，便形成了图1A421033-2的实际进度前锋线。
（2）根据第9周检查结果和表1A421033中所列数字，计算已完成⼯程预算造价是：A+B+2/3D+1/2E+C+F=12+10+2/3×12+1/2×22+25+9=75万元到第9周应完成的预算造价可从图1A421033-2中分析，应完成A、B、D、E、C、F、H,故：A+B+D+E+C+F+H=12+10+12+22+25+9+8=98万元根据据值法计算公式，进度偏差为：SV=BCWP-BCWS=75-98=-23万元，即进度延误23万元。
进度绩效指数为：SPI=BCWP/BCWS=75/98=0.765=76.5%,即完成计划的76.5%。
建筑工程典型安全质量事故案例分析大量案例[可修改版ppt]
![建筑工程典型安全质量事故案例分析大量案例[可修改版ppt]](https://img.taocdn.com/s3/m/9b40e045dd88d0d232d46a79.png)
• 原因一：砌筑墙体超长未设构造柱（该处单皮墙体长约11米，高约 2.5米）。
• 原因二：违反操作规程，局部先回填。
• 两点教训：
• 1、砌筑墙体不能过长过高，根据抗震规 范，墙体长度超5米、高 度超4米即应设抗震柱和抗震梁。
• 2、砖胎模应在基础部分部完成后方可回填。
南宁市“8.9”物体打击事故（2014年）
原因一：违反操作规程（未对前仓测压即进入作业）
原因二：未严格进行监测（地面已出现裂缝，未重视）
其他：瞒报事故（违反《生产安 全事故报告和调查处理条例》第 九条“事故发生后，事故现场有 关人员应当立即向本单位负责人 报告；单位负责人接到报告后， 应当于1小时内向事故发生地县级 以上人民政府安全生产监督管理 部门和负有安全生产监督管理职 责的有关部门报告。）
• 四点教训：
• 1、梁、板、柱不宜同时浇筑混凝土。 • 2、外架不能做支撑系统，拉结应规范牢固。 • 3、支撑系统木立杆尾径应不小于8CM。 • 4、错误的操作不一定酿成事故，但事故一定是错误的操作造成的（必
须时刻谨记！）。
天等“6.18”坍塌事故（2012年）
崇左市天等县某新建厂房发生整体坍塌，3名工人当场死亡。
原因一：锅炉房17米高大模板支撑失稳，单层支撑。
原因二：项目未报建报监、监理未进场，监管缺失。
原因三：高大模板支撑方案套用底层支撑方案，企业未审批、未经专家 论证。
• 三点教训：
• 1、高大模板必须按要求编制专项施工方案并经专家论证。 • 2、模板支架不能单层支撑。 • 3、完善监管手续是为了提升安全保障力。
南宁市某市政项目，施工吊车将管道从沟槽底垂直吊起，逆时针移动到 地面距沟槽边2米、离地1米高的位置时，管道右侧的钢插销突然脱出， 砸至第4节管道，造成躲在第4节管道的2人当场死亡。
建设工程施工案例及分析
案例一：工程质量问题某市一项住宅楼工程在施工过程中，由于施工方未严格按照设计要求和施工规范进行施工，导致工程质量存在严重问题。
在工程验收时，验收单位发现了这一问题，要求施工方立即整改。
然而，施工方以各种理由拖延整改，甚至试图掩盖问题。
最终，在有关部门的介入下，施工方才被迫进行整改，导致工程延期交付，给业主造成了巨大损失。
分析：1. 施工方在施工过程中，未严格按照设计要求和施工规范进行施工，违反了施工质量管理的相关规定。
2. 施工方在质量问题被发现后，未能及时整改，甚至试图掩盖问题，违反了工程质量管理的法律法规。
3. 验收单位在验收过程中，未能及时发现质量问题，存在失职行为。
4. 业主在工程延期交付后，未能及时维护自身权益，导致损失扩大。
案例二：安全事故某建筑公司在一项高层建筑施工过程中，由于施工现场安全管理不到位，导致一起高处坠落事故。
事故发生后，有关部门对施工现场进行了检查，发现施工现场安全设施不完善，高处作业未采取必要的安全措施，施工现场管理人员对安全生产法律法规了解不足，未能及时发现和消除安全隐患。
分析：1. 建筑公司未能严格遵守安全生产法律法规，施工现场安全管理不到位，导致安全事故发生。
2. 施工现场安全设施不完善，高处作业未采取必要的安全措施，违反了施工安全规定。
3. 施工现场管理人员对安全生产法律法规了解不足，未能及时发现和消除安全隐患，违反了安全生产管理的规定。
4. 事故发生后，建筑公司未能及时采取有效措施，对受害者进行救治和赔偿。
案例三：合同纠纷某工程项目在施工过程中，业主与施工方发生合同纠纷。
业主认为施工方未能按照合同约定完成工程，要求施工方支付违约金。
而施工方则认为工程进度受到不可抗力因素影响，不应承担违约责任。
双方在合同纠纷中，各自提出了有利于自己的证据。
分析：1. 合同纠纷的产生是由于双方在合同履行过程中，对合同条款的理解和执行存在分歧。
2. 业主在合同履行过程中，未能充分了解工程进度和质量情况，导致纠纷发生。
建筑工程施工质量优秀案例图文分析

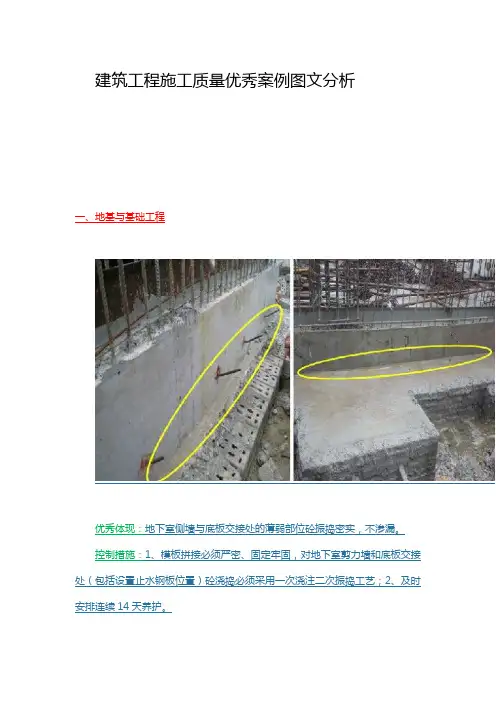

建筑工程施工质量优秀案例图文分析一、地基与基础工程优秀体现：地下室侧墙与底板交接处的薄弱部位砼振捣密实，不渗漏。
控制措施：1、模板拼接必须严密、固定牢固，对地下室剪力墙和底板交接处（包括设置止水钢板位置）砼浇捣必须采用一次浇注二次振捣工艺；2、及时安排连续14天养护。
优秀体现：地下室底板钢筋绑扎平面间距和上下皮间距均匀，钢筋顺直，感观质量好。
控制措施：1、钢筋绑扎前，必须在基础垫层、砖胎模上弹线放样，严格控制每根钢筋搁置位置的准确性；2、钢筋连接接头应现场取样测试，并严格按照规范要求控制好接头设置的位置、错开间距和长度；3、在设计要求厚度范围内确保钢筋保护层，迎水面保护层厚度、间距必须严格按照设计及规范要求执行，应选用和加工制作具有一定刚度的马凳（或撑筋），间距、尺寸应符合设计及规范要求；4、绑扎完的基础钢筋应加强成品保护。
优秀体现：地下室砼观感良好：1、表面平整、密实，无蜂窝麻面；2、阴阳角方正、顺直；3、梁、板、柱节点位置砼密实、方正，几何尺寸准确（无胀模、无吃口）。
控制措施：1、确保内模架整体刚度、稳定性和强度满足要求，确保柱、梁构件模板支设的准确性、牢固和严密，不漏浆，梁板柱节点不得用碎小模板拼凑；2、控制砼塌落度和浇捣质量以及后期的砼养护；3、严格控制拆模时间和拆模方式。
优秀体现：1、地下室后浇带模板及其支撑单独支设；2、地下室底板砼浇筑完成后，后浇带位置必须用废模板及时做临时封闭，有效防止垃圾掉入和后浇带钢筋受踩变形。
控制措施：1、后浇带位置的梁、板模板必须单独加工下料，支模架单独搭设，且模板应拼接严密、内模架固定牢固；2、后浇带在未达到设计及规范规定时间不得提前封闭：3、后浇带砼封闭前，应采用旧模板或其它材料做临时封闭，以防施工过程中后浇带位置钢筋锈蚀有垃圾掉入或受踩变形。
二、主体工程优秀体现：柱模板根部用小模板闭缝，有效防止柱砼浇筑时根部出现漏浆、烂根，保证柱根部砼密实。
控制措施：1、模板下料尺寸要准确，柱模根部位置楼面抄平，浮浆必须清除干净；2、对柱模根部空隙应用小模板或双面胶或砂浆封堵严密，小模板尺寸要准确，固定牢固且应与柱模内侧齐平；3、浇筑前应先用水泥浆对根部进行扫浆处理；4、浇筑时要控制好砼坍落度，不得过大或过小，振捣棒应伸至柱根部振捣密实，不得少振、漏振或过振。
建筑工程深基坑施工技术及事故案例分析(100页,图文并茂)
下井管
清孔回填滤料
洗井
2、尽量缩短降水井与排水设施之间的距离，减
连接管路
安装水泵
安装真空泵
少降水井排水的沿程水头损失，降低抽水设备的扬程 消耗； 根据本工程预测排水的需求，在基坑边设置排 水沟接入市政排水管道。接入市政排水管道前设置小 型三级沉淀池对排出的地下水进行沉淀处理，避免造 成市政排水管道的淤塞。
④深基坑工程具有综合性：其综合性主要是涉及的知识面宽，与水文、地质、岩土
、结构、施工技术等都有关。 ⑤深基坑土压力不能完全按照传统土力学理论计算。具有空间性和特殊性。 ⑥深基坑工程具有较强的时间效应与空间效应： 这是因为围护结构是空间结构而具
有空间效应，土体变形的时间效应而使其具有时间效应。
⑧深基坑工程具有明显的环境效应：基坑开挖、降水、支护将改变附近地下水场、 地应力场，从而引起地面变形位移、地下土体变形等，这就可能使环境发生改变，产生 环境效应。 ⑨深基坑工程具有很强的实践性和经验性。
1、地下连续墙施工
钢筋笼吊装 钢筋笼起吊一般采用两台起重机配合工作，吊机的型号及吊点位置事先进行检算。
要求：1、吊车 主吊负载行走其允许起重力为设备 起重能力的70% 副吊（抬吊）允许起重能力为设备 起重能力的80% 2、扁担梁 钢筋笼幅宽超过4.5m时主吊需要配 扁担梁。 3、钢丝绳 钢丝绳破断拉力需满足6倍安全系数
路。废泥浆先采用泥浆池暂时收存，再用罐车装运外弃。
泥浆性能指标表
新配制 泥浆性能 粘性土 比重（ g/cm3） 粘度 含砂量 PH值 砂性土 粘性土 砂性土 粘性土 砂性土 循环泥浆 废弃泥浆 检验方法
1.04-1.05
1.06-1.08
＜1.10
＜1.15
＜1.25
建筑施工安全事故案例分析
附：上述７个单位共计２０位责任人员进行处理，其中有７人被依法 逮捕，１人被撤职，１人吊销执业资格证书，５人被行政主管部门给予罚 款。
施工许可手续。从建设前期的审批条件看，工程建设的手续基本齐全。
事故发生钱，该工程尚未正式开工，但建设单位已于2000年10月违章发
包给施工单位诸暨市某建筑公司砌筑完成工地围墙以及临时活动房、门卫室
和钢筋加工棚等临时设施。
从2001年6月22日开始，杭州市区连续降雨，使临近的山谷内集水区域
水流汇集冲向谷口，山谷口水量猛增，平均流量2.05m3/s，洪峰流量达
四、事故的结论和教训
建设业主未经主管部门批准，擅自改变用地范围违章建造围墙，违反了 《中华人民共和国土地管理法》第七十六条规定，是严重的违法行为。在其 实施违法行为过程中，当地行政主管部门缺少检查和行使行政职权。
建设施工单位逃避招标，擅自承接工程，自行绘制草图，建造围墙和水 渠改建工程。工地负责人工作不负责任，擅自改变工棚位置，违反了《中华 人民共和国建筑法》第七十四条规定，也是严重的违法行为。
设计单位和建设业主对规划意识不够重视，排水设施设计深度不够，忽 视了现场的排水问题，形成此次事故的重大隐患。
回主页
案例四 辽宁省沈阳市某花园5号工程 塔机倾覆事故
一、事故简介
2000年6月10日，在沈阳市某花园5号工地，沈阳市某建筑公司机 运站私招5名工人，拆除一台QTG40塔机。导致起重臂、平衡臂、顶升 套架、回转机构、塔顶等部件从30m高处坠落，造成3人死亡，一人受 伤，塔机报废的重大机械事故。
建筑工程施工质量案例图文解说(主体、钢结构、外墙、装修)
现场照片
原因分析：钢筋绑扎不符合要求、浇注混凝土时保护层厚度过小造成、
钢筋垫块位移。 解决方法：(1)对表面露筋,刷洗干净后,用1:2或1:2.5水泥砂浆将露筋部位
抹压平整,并认真养护. (2)如露筋较深,应将薄弱混凝土和突出的颗粒凿去,洗刷干净后,
用比原来高一强度等级的细石混凝土填塞压实,并认真养
现场照片
原因分析：伸缩缝的切割未弹线，导致伸缩缝形成了弧线
解决方法：弧线形部分凿开，用原混凝土高一标号的细石混凝土重新打上，
压实磨光后重新弹线割缝
预防措施：加强现场检查，坚持报验制度，验收合格后方可进行施工
第三十七页，共117页。
由于横缝布置不合理，柱 脚处加割一道纵缝，防止 柱脚地面开裂。
横缝与纵缝搭接但不交叉
第十二页，共117页。
现场照片
原因分析：钢结构进场时未及时进行材料检测，就进行安装，探伤检测不合
格。 解决方法：拆卸已安装构件，返厂更换，检测合格后重新安装。 预防措施：加强对材料进场的控制，钢结构构件进场时及时进行材料检测，检测
合格后方可安装。
第十三页，共117页。
现场照片
山墙屋脊开胶
重新打胶后效果
第二页，共117页。
现场照片
原因分析：框架柱与梁交接处缺少核芯箍筋。 解决办法：补加U型箍筋。 预防控制：施工前做钢筋交底杜绝此类事情发生。
第三页，共117页。
现场照片
原因分析：水稳摊铺前地脚螺栓未作保护，致使承台地脚螺栓破坏 变形，且地梁附近水稳碾压不密实。
解决办法：宜先砌筑隔墙300至400mm,起到保护作用，
相邻地面沉降不均
第三种原因：切缝养护不足
第二十七页，共117页。
建筑工程典型安全质量事故案例分析(大量案例)
2 建立良好的危险避让习惯
避让危险源（如：避让高空运载作业）
避让易坠落的作业区域
不随意进入与自己无关的施工区域
3 建立良好的规范操作习惯
注重日常的实操体验
认真听取安全教育和技术交底
范，墙体长度超5米、高度
2、砖胎模应在基础部分部完成后方可回填。
南宁市“8.9”物体打击事故（2014年）
南宁市某市政项目，施工吊车将管道从沟槽底垂直吊起，逆时针移动到 地面距沟槽边2米、离地1米高的位置时，管道右侧的钢插销突然脱出， 砸至第4节管道，造成躲在第4节管道的2人当场死亡。
原因一：起吊挂钎安装不牢固。
死者在此（十一层电梯井）进行拆模作业，将 拆下来的钢管、方木等材料堆放平台上，荷载 超重，平台坍塌，从十一层往下坍塌至一层。
死者随电梯井内架体从十一层往 下坍塌，坠落入一层此处。
事故电梯井内架体只有负二至一层是用钢管搭 设架体的，其余各层都是用钢管加可调式顶托 撑住电梯井壁搭设的，一层一层的往下坍塌至 一楼。
玉东新区“8.12”中毒窒息较大事故（2015年）
玉林市玉东新区某项目在进行污水管道检查井清理作业时，发生中毒窒息事故， 导致3人死亡。
原因一：井孔长期封闭，氧气已严重不足，违反下孔操作规程、未送风 及做活体试验。
原因二：项目工期拖延较久，管理缺失。
原因三：未对进场工人未进行安全教育和技术交底。
引起火灾的电饭煲
活动板房现场测试
三点教训：
1、宿舍和办公室用的活动板房必须达到A级防火等级，并配备充足的消 防设施。 2、活动板房是重大危险源，主要是防火和防风。 3、在活动板房内严禁随意使用不安全的电气设备。
确保自身安全要点
1 具备安全隐患判断力； 2 建立良好的危险避让习惯； 3 建立良好的规范操作习惯； 4 具备正确的救援知识； 5 保持良好的思想和身体状态。
建筑工程安全事故案例及原因分析(6例)
1、人货电梯坠落12人当场死亡事故案例分析事故简介：2008年10月30日上午，在福建省宁德市霞浦县的房地产项目“阳光城”施工工地，发生一起人货电梯坠落事故，造成12人当场死亡。
事故发生经过：宁德市霞浦某工地3#楼25层楼面混凝土10月29日浇注完毕，10月30日早上非操作人员擅自开机，共12名工人乘坐施工升降机东侧吊笼上行，当吊笼上行至第44、45节标准节时，由于第42、43节标准节间西侧2个连接螺栓的螺母均已脱落，致使上部4节标准节侧翻，向东倒在该楼外钢管脚手架上；因吊笼重力和冲击力的作用，致使吊笼滚轮和安全钩滑脱标准节，对重钢丝绳脱离顶部滑轮，吊笼坠落。
经现场勘验，该施工升降机由山东省某工程机械公司制造，型号为SCD200/200,2007年3月出厂。
现场已安装46节标准节，高度69.37米(每节高1.508米)；自下而上在第7、14、18、22、26、30、34、37、41节标准节底框装有附着架，上部自由端高度为9米，标准节中心距建筑物外边缘3.02米；施工升降机卸料平台钢管架搭设至建筑物24层，卸料平台脚手板铺设至21层。
事故现场施工升降机第42节标准节顶部（离地面高度63.3米）以上4节标准节向东倾翻在该楼外钢管脚手架上，标准节结构未见破坏；第42、43节标准节间西侧2个连接螺栓留在第43节标准节上，螺母已脱落，螺纹未见损伤，其中一个螺栓的螺纹有明显积尘（见图1）；东侧2个连接螺栓未脱开，呈弯曲状（见图2）；在倾翻的第44、45节标准节上，有吊笼脱落时留下的明显刮痕。
东侧吊笼坠落在附楼2层、距施工升降机中心约6米的平台上，吊笼变形严重（见图3）；东侧吊笼对重落在基座上，且导轮未脱离对重导轨，其连接钢丝绳脱离顶部滑轮随吊笼落在地面；西侧吊笼停在楼层8层，对重悬挂在第30节标准节处，对重钢丝绳未脱离顶部滑轮。
现场勘验中还发现：在第40、41节标准节及倾倒的第44、45节标准节连接处各有一个螺栓无紧固螺母；第26、28、30、32、37节标准节处共有7个连接螺栓的螺母松动；顶部滑轮架底座4个连接螺栓缺2个（对角各缺1个），顶部滑轮轴的紧固螺母松动；地面西侧防护围栏门机械联锁装置缺失，东侧防护围栏门电气联锁装置失效。
建筑施工典型案例分析
回主页
二、事故原因分析
１．施工与设计不符，基坑施工时间过长，基坑支护受损失效，构成重 大事故隐患。 ２．南侧岩层向基坑内倾斜，软弱强风化夹层中有渗水流泥现象，施工 时未及时调整设计和施工方案，错过排除险情时机。 ３．基坑坡顶严重超载，致使基坑南边支护平衡打破，坡顶出现开裂。 ４．基坑变形量明显增大及裂缝增长时未能及时作加固处理。
三、事故责任单位
1、南谊公司 作为建设单位在未领取施工许可证之前擅自通知施工单 位施工，未经招标擅自将基坑开挖支护工程直接发包给省机施；未将施工 图设计文件组织专家审查而擅自使用，未及时委托工程监理单位进行监理， 未及时在开工前办理工程质量监督手续；违法将基坑挖运土石方工程发包 给没有相应资质等级的宏泰运输；故意逃避政府有关职能部门的监管，经 多次责令停工后仍继续违法施工；对有关单位报告的基坑变形安全隐患未 给予足够重视，错过了加固排险的时机，对重大安全事故的发生负主要责 任 。 责令限期改正和罚款151.7万元 。
回主页
案例二 重庆市江北某小区工程土方坍塌事故
一、事故简介
2000年12月11日，在重庆市某房地产公司开发建设的江北某小区 工程的挡土墙基槽开挖时，发生边坡土方坍塌，造成边坡土壁下正在 开挖施工的4名工人死亡。
回主页
二、事故发生经过
2000年12月11日4名工人在江北某小区工程挡土墙基槽开挖时，近20m高的边坡在 未按有关规定采取相应安全技术措施进行支护的情况下，受雨水浸泡突然坍塌，4名 工人被掩埋入土方中，当场死亡。
二、事故发生经过
该建筑工程为一厂房工程，建筑面积10115m2，工程造价895.94万元，建 设单位为杭州某材料公司，施工单位为诸暨市某建筑公司（二级资质），项 目经理为边XX（二级资质），设计单位为浙江某建筑设计院有限公司（乙级 资质），监理单位为浙江某工程监理有限责任公司（乙级资质）。该工程已 办理建筑工程用地许可，建设工程规划许可、计划、立项、工程招投标以及 施工许可手续。从建设前期的审批条件看，工程建设的手续基本齐全。 事故发生钱，该工程尚未正式开工，但建设单位已于2000年10月违章发 包给施工单位诸暨市某建筑公司砌筑完成工地围墙以及临时活动房、门卫室 和钢筋加工棚等临时设施。 从2001年6月22日开始，杭州市区连续降雨，使临近的山谷内集水区域 水流汇集冲向谷口，山谷口水量猛增，平均流量2.05m3/s，洪峰流量达 9m3/s，在短时间内形成山洪暴发。加上因连续降雨，围墙外原有水沟两边 黄泥和卵石塌落，堵住水沟，造成排水不畅，当山洪暴发时，水沟内的水位 不断太高，水压不断增加，洪水冲垮围墙，压塌距离东围墙仅2.2m处的9间 工棚，导致灾害性事故发生。
建筑工程施工典型质量问题案例超清图文集锦PPT课件
91
剪力墙纵筋间距过大
92
剪力墙钢筋倒伏、弯折 93
楼板钢筋保护措施不到位，钢筋破坏 94
施工缝处板钢筋位移严重，钢筋保护层超大 95
现浇板上排钢筋下移，砼保护层达8cm 96
楼板上部钢筋最大位移10cm
97
现浇板上排钢筋下移
98
施工缝处楼板钢筋严重下移
99
楼板保护层过大
100
上部仅植一根或两根主筋 101
板面抹压不到位，上人过早 124
125
框架圆柱表面多处露筋
砼保护层破损、局部砼不密实
126
混凝土柱箍筋外露 127
剪力墙钢筋外露
128
楼板钢筋外露 129
上反梁箍筋外露 130
131
顶板混凝土不密实 132
部分剪力墙振捣不密实
133
高低差处现浇板成型质量差，混凝土不密实 134
51
钢筋直螺纹连接规范，
52
（三）钢筋绑扎
53
桩头纵筋随意弯折，锈蚀严重，漏设箍筋 54
纵筋采用热熔方式切断
55
梁钢筋未锚入支座内
56
梁钢筋在支座处截断
57
加密区箍筋间距过大（150>100） 58
柱纵筋间距偏差过大
59
剪力墙钢筋绑扎混乱
60
钢筋采用短钢筋搭接
61
主、次梁交接处箍筋未加密
32
现场钢筋直径6、8、10mm，内径实测值分别为：5、7、 8.2mm
33
剪力墙暗柱拉筋直径瘦身
34
剪力墙钢筋三级钢直径8mm实测7mm
35
（二）钢筋连接
36
直螺纹钢筋未及时套筒保护
37
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑工程施工优秀案例图文分析
建筑工程施工优秀案例图文分析
一、地基与基础工程优秀体现：地下室侧墙与底板交接处的薄弱部位砼振捣密实，不渗漏。
控制措施：1、模板拼接必须严密、固定牢固，对地下室剪力墙和底板交接处（包括设置止水钢板位置）砼浇捣必须采用一次浇注二次振捣工艺；2、及时安排连续14天养护。
优秀体现：地下室底板钢筋绑扎平面间距和上下皮间距均匀，钢筋顺直，感观质量好。
控制措施：1、钢筋绑扎前，必须在基础垫层、砖胎模上弹线放样，严格控制每根钢筋搁置位置的准确性；2、钢筋连接接头应现场取样测试，并严格按照规范要求控制好接头设置的位置、错开间距和长度；3、在设计要求厚度范围内确保钢筋保护层，迎水面保护层厚度、间距必须严格按照设计及规范要求执行，应选用和加工制作具有一定刚度的马凳（或撑筋），间距、尺寸应符合设计及规范要求；4、绑扎完的基础钢筋应加强成品保护。
优秀体现：地下室砼观感良好：1、表面平整、密实，无蜂窝麻面；2、阴阳角方正、顺直；3、梁、板、柱节点位置砼密实、方正，几何尺寸准确（无胀模、无吃口）。
控制措施：1、确保内模架整体刚度、稳定性和强度满足要
求，确保柱、梁构件模板支设的准确性、牢固和严密，不漏浆，梁板柱节点不得用碎小模板拼凑；2、控制砼塌落度和浇捣质量以及后期的砼养护；3、严格控制拆模时间和拆模方式。
优秀体现：1、地下室后浇带模板及其支撑单独支设；2、地下室底板砼浇筑完成后，后浇带位置必须用废模板及时做临时封闭，有效防止垃圾掉入和后浇带钢筋受踩变形。
控制措施：1、后浇带位置的梁、板模板必须单独加工下料，支模架单独搭设，且模板应拼接严密、内模架固定牢固；2、后浇带在未达到设计及规范规定时间不得提前封闭：3、后浇带砼封闭前，应采用旧模板或其它材料做临时封闭，以防施工过程中后浇带位置钢筋锈蚀有垃圾掉入或受踩变形。
二、主体工程优秀体现：柱模板根部用小模板闭缝，有效防止柱砼浇筑时根部出现漏浆、烂根，保证柱根部砼密实。
控制措施：1、模板下料尺寸要准确，柱模根部位置楼面抄平，浮浆必须清除干净；2、对柱模根部空隙应用小模板或双面胶或砂浆封堵严密，小模板尺寸要准确，固定牢固且应与柱模内侧齐平；3、浇筑前应先用水泥浆对根部进行扫浆处理；4、浇筑时要控制好砼坍落度，不得过大或过小，振捣棒应伸至柱根部振捣密实，不得少振、漏振或过振。
优秀体现：1、首层内模架立杆底部铺设了槽钢，避免立杆
直接支设在回填的土基上造成二层梁板严重下挠现象出现；2、立杆间距均匀且大小符合规范要求，底部设置了扫地杆。
控制措施：1、对首层房心回填土的建筑单体，在搭设首层内模架前，应先铺设通长大板（或槽钢），通长大板两侧应支承在地梁上；2、内模架立杆间距应严格按照批准的模板支设方案搭设。
优秀体现：梁、板、柱、剪力墙等砼构件：1、平整、密实；2、阴阳角垂直、方正，几何尺寸符合设计要求；3、梁内洞口套管预埋到位。
控制措施：1、控制模板的自身刚度，模板的制作和安装必须同模板设计相吻合，拼接严密，梁柱节点处严禁用小板条拼接；2、严格控制垂直度和起拱高度；3、严格控制拆模时间和方式；4、拆模后（或带模）及时安排养护。
优秀体现：1、施工洞口两侧砌体正确留槎和拉结筋，洞顶钢筋砼过梁预制长度、厚度规范，过梁两侧伸入砌体内长度满足规范要求；2、消防箱洞口在墙体中正确预留，且洞顶钢筋砼过梁设置到位。
控制措施：1、主体结构施工时，施工技术负责人应计算所有单体的过梁尺寸、数量并落实现场提前预制；2、施工洞口位置要符合规范要求，预留的临时施工洞口、墙体砌筑时，应正确留设凸槎和拉结筋；3、洞顶过梁应严格按照设计及规范要求设置，其厚度最小不得小于10CM。
三、室内
装饰及装修工程优秀体现：1、室内地面找平层大面平整，无空鼓、裂缝；2、室内踢脚线顺直；3、室内墙面阴角方正、垂直。
控制措施：1、水泥地面施工前基底处理要彻底（垃圾清理、提前洒水湿润）；2、地面标高控制点设置要准确（结合室内净尺寸检验）；3、随浇随抹密实，终凝前二次压光；4、阴角要挂线、踢脚线上口要拉通线控制；5、安排专人后期养护和落实成品保护。
优秀体现：1、毛坯交房室内楼梯踏板凸肩收头规范、方正且在梯板底部外侧设置了滴水线（槽）；2、剪力墙抹灰前做了界面处理，防空鼓、起壳措施到位。
控制措施：1、为提高品质，要求设计明确细部节点的处理方式或施工单位提供处理方式请设计确认；2、粉刷前，对砼基层界面处理采用凿毛或水泥浆掺801胶。
四、外立面装饰及装修工程优秀体现：1、外立面涂料平整度较好，色泽一致，无色差、流坠，阳角方正、垂直，上下窗套线整齐统一，窗台线条两端尺寸一致；2、屋面外挑檐及其线条尺寸宽窄一致、顺直。
控制措施：1、外墙涂料涂刷前，需对装饰基层施工完成情况以及几何尺寸、平整度、垂直度、阴阳角方正、有无开裂和空鼓等控制项目进行检查和验收，有缺陷必须在涂料涂刷前进行整改，不得在涂料涂刷后再有其它工序滞后施
工而造成交叉污染或色差；2、外立面涂料不得在阴雨天气下施工；3、屋面檐口线条粉刷前，须拉水平双通线，对线条原几何尺寸进行修正和粉刷，厚薄、宽窄一致；4、认真落实成品保护措施。
优秀体现：1、窗洞内线条光顺、平直、层次分明、厚薄一致、宽窄一致，立体感强；2、窗洞边线条顺直、方正，不同颜色涂料交界面无交叉污染；3、窗楣各层次弧线角度一致，两端尺寸一致。
控制措施：1、不同层次的圆弧窗楣线条均须制作统一的圆弧模具确保圆弧的光顺、一致性，不同层次的竖向线条均须挂垂线粉刷；2、涂料涂刷前的装饰基层放样，均应认真跟踪检查和验收；3、不同颜色涂料的交界面，施工前、后均需粘贴宽条美纹纸保护，避免交叉污染；4、认真落实成品保护措施。
五、屋面工程优秀体现：1、屋面平板瓦铺设平整、顺直、无破损，主瓦与脊瓦咬合紧密；2、低屋面与主墙交接位置的防水层泛水顶面位置设置有利于防水层收头的挡水檐；3、屋面檐口设置了有组织排水的成品天沟和排水雨水管。
控制措施：1、屋面瓦铺设前，应审核屋面瓦排版图和屋面结构尺寸，对屋面基层砂浆找平面层的平整度、有无空鼓起壳和裂缝等控制项目进行检查和验收，有缺陷必须整改；2、屋面瓦铺设时，应双向拉水平标高控制线控制，特别是脊瓦、檐口瓦、汇水沟位置，确保屋面瓦铺设平整、
顺直；3、对坡度较大屋面应在屋面板砼浇筑时预埋钢筋头和加设钢筋网做为屋面瓦的固定加固处理；4、对低屋面与主墙交接处以上30CM位置，为利于防水层泛水高度顶面收头，应在墙体砌筑时用砖材（或预制砼板）做挡水檐；
5、为解决屋面无组织排水造成外立面受雨水冲刷、污染等隐患，应在屋面檐口设置起到有组织排水的成品天沟和雨水排水管；
6、屋面瓦铺设过程中和完成后，应及时将砂浆等垃圾清除干净，认真落实成品保护措施。
