3.2.6.楼梯、墙身详图(1)
「第三篇识图与构造考题答」

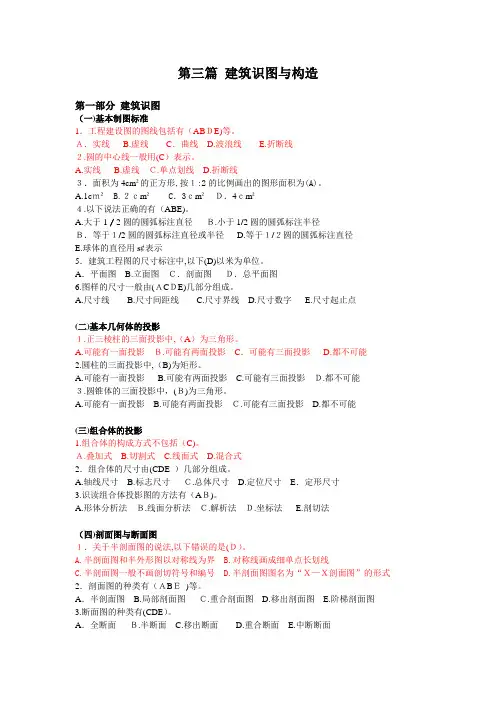

第三篇建筑识图与构造第一部分建筑识图（一)基本制图标准1．工程建设图的图线包括有（ABＤE)等。
Ａ．实线 B.虚线C．曲线 D.波浪线 E.折断线２.圆的中心线一般用(C）表示。
A.实线B.虚线Ｃ.单点划线 D.折断线３．面积为4cm²的正方形,按１:2的比例画出的图形面积为(A)。
A.1cｍ²B.２ｃm²C．3ｃm²Ｄ．4ｃm²４.以下说法正确的有（ABE)。
A.大于1／2圆的圆弧标注直径Ｂ.小于1/2圆的圆弧标注半径Ｂ．等于１/2圆的圆弧标注直径或半径 D.等于１/２圆的圆弧标注直径E.球体的直径用s¢表示5．建筑工程图的尺寸标注中,以下(D)以米为单位。
A．平面图 B.立面图Ｃ．剖面图Ｄ．总平面图6.图样的尺寸一般由(ＡCＤE)几部分组成。
A.尺寸线B.尺寸间距线C.尺寸界线D.尺寸数字E.尺寸起止点(二)基本几何体的投影１.正三棱柱的三面投影中,（A）为三角形。
A.可能有一面投影Ｂ.可能有两面投影C．可能有三面投影 D.都不可能2.圆柱的三面投影中,（B)为矩形。
A.可能有一面投影B.可能有两面投影C.可能有三面投影Ｄ.都不可能３.圆锥体的三面投影中，(Ｂ)为三角形。
A.可能有一面投影B.可能有两面投影Ｃ.可能有三面投影 D.都不可能(三)组合体的投影1.组合体的构成方式不包括（C)。
Ａ.叠加式 B.切割式 C.线面式 D.混合式2．组合体的尺寸由(CDE ）几部分组成。
A.轴线尺寸B.标志尺寸Ｃ.总体尺寸 D.定位尺寸E．定形尺寸3.识读组合体投影图的方法有（AＢ)。
A.形体分析法Ｂ.线面分析法Ｃ.解析法Ｄ.坐标法 E.剖切法（四)剖面图与断面图１．关于半剖面图的说法,以下错误的是(Ｄ）。
A.半剖面图和半外形图以对称线为界B.对称线画成细单点长划线C.半剖面图一般不画剖切符号和编号D.半剖面图图名为“Ｘ—Ｘ剖面图”的形式2．剖面图的种类有（ＡBＥ)等。
建筑工程识图楼梯详图
五、楼梯剖面图
1、楼梯剖面图的形成
按底层平面图 剖切符号所示 剖切位置以及 投射方向
注意：在多层建筑中，楼梯剖面图可以只画出底 层、中间层和顶层的剖面图，中间用折断线断开， 将各中间层的楼面、楼梯平台面的标高数字在所 画的中间层相应地标注，并加括号。
2、楼梯剖面图的图示内容 楼梯间墙身的定位轴线及编号、轴线间的尺寸 楼梯的类型及其结构形式、楼梯的梯段数及踏步数。 楼梯段、休息平台、栏杆（板）、扶手等的构造情况和用
《建筑工程识图》 楼梯详图
一、楼梯的组成 楼梯由梯段、平台、 平台梁、栏杆扶手 （或栏板）组成 。
二、楼梯详图的用途
楼梯详图主要表示楼梯的类型、结构形式、各部位 尺寸以及踏步、栏杆的装修做法，是楼梯施工、放 样、造价的重要依据。
想一想画那些 图才能达到这 些要求呢？
楼梯的形式
楼梯平面详图
常见的楼梯平面形式有：单跑楼梯（上下两 层之间只有一个梯段）、双跑楼梯（上下两层之 间有两个梯段、一个中间平台）、三跑楼梯（上 下两层之间有三个梯段、两个中间平台）等。
(b)画出墙身厚度、楼梯井及楼梯宽度。 (c)根据楼梯平台宽度定出平台线，自平台线起量出楼梯段水平投影长度
及定出踏步的起步线：楼梯段水平投影长度 = 踏步宽×(踏步数-1)。 (d)根据“两平行线间任意等分”的方法作出平
台线和起步线之间的踏步等分点，然后分别作平行线画出踏步。 (e)画门窗洞口，栏杆(板)、上下行方向箭头等。 (f)加深图线或上墨，注写尺寸、标高、剖切符号，画出材料图例等。
3、楼梯平面图的画法 17..投梯3425影6段...数 剖比 尺：标折量 切寸例剖高断符标到尺线号注的寸、主楼要梯部上分下方向
画粗实线次要部分及没剖
建筑构造作业1--绘制外墙身节点大样(1)

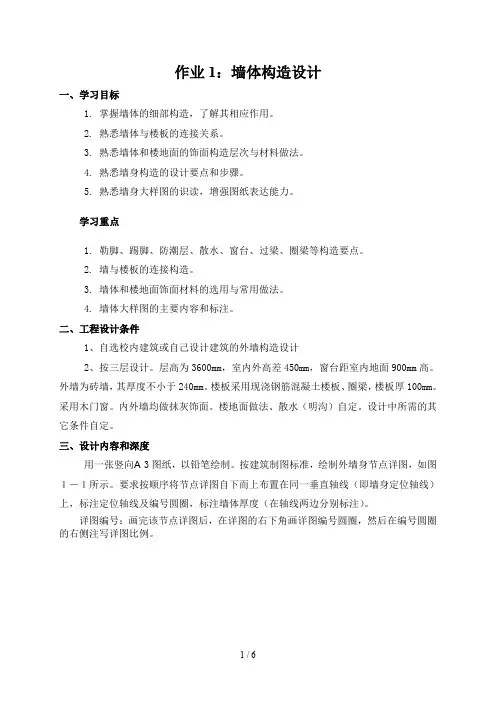

作业1：墙体构造设计一、学习目标1. 掌握墙体的细部构造，了解其相应作用。
2. 熟悉墙体与楼板的连接关系。
3. 熟悉墙体和楼地面的饰面构造层次与材料做法。
4. 熟悉墙身构造的设计要点和步骤。
5. 熟悉墙身大样图的识读，增强图纸表达能力。
学习重点1. 勒脚、踢脚、防潮层、散水、窗台、过梁、圈梁等构造要点。
2. 墙与楼板的连接构造。
3. 墙体和楼地面饰面材料的选用与常用做法。
4. 墙体大样图的主要内容和标注。
二、工程设计条件1、自选校内建筑或自己设计建筑的外墙构造设计2、按三层设计。
层高为3600mm，室内外高差450mm，窗台距室内地面900mm高。
外墙为砖墙，其厚度不小于240mm。
楼板采用现浇钢筋混凝土楼板、圈梁，楼板厚100mm。
采用木门窗。
内外墙均做抹灰饰面。
楼地面做法、散水（明沟）自定。
设计中所需的其它条件自定。
三、设计内容和深度用一张竖向Α3图纸，以铅笔绘制。
按建筑制图标准，绘制外墙身节点详图，如图１－１所示。
要求按顺序将节点详图自下而上布置在同一垂直轴线（即墙身定位轴线）上，标注定位轴线及编号圆圈，标注墙体厚度（在轴线两边分别标注）。
详图编号：画完该节点详图后，在详图的右下角画详图编号圆圈，然后在编号圆圈的右侧注写详图比例。
图1-1 外墙身节点内容及要求1．节点详图1——墙脚和地坪层构造（比例1∶10）画出墙身、勒脚、散水或明沟、防潮层、室内外地坪和内外墙面抹灰，剖切到的部分用材料图例表示。
（1）用引出线注明勒脚做法，标明勒脚高度。
（2）用多层构造引出线注明散水或明沟各层做法，标注散水或明沟的宽度、排水方向和坡度值。
（3）表示出防潮层的位置，注明做法。
（4）用多层构造引出线注明地坪层的各层做法。
（5）标注室内外地面标高。
2、节点详图2——窗台构造（比例1∶10）（1）画出墙身、内外墙面抹灰、内外窗台和窗框等。
（2）用引出线注明内外窗台的饰面做法，标注细部尺寸，标注外窗台的排水方向和坡度值。
工程图纸目录及图纸(图纸另附)(1)

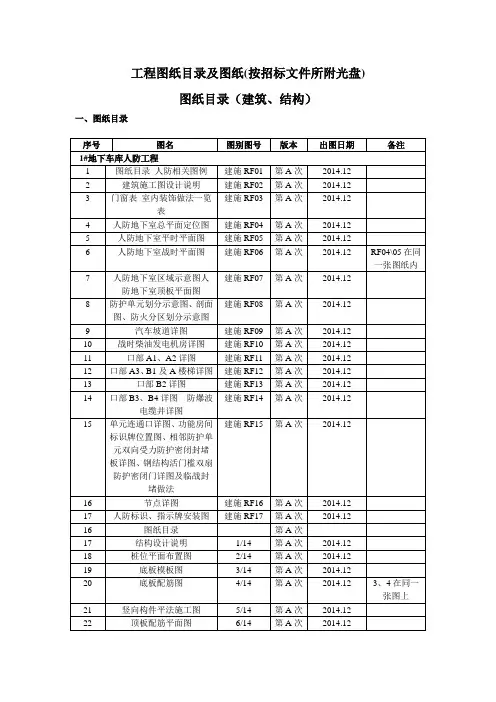

工程图纸目录及图纸(按招标文件所附光盘)
图纸目录（建筑、结构）
一、图纸目录
工程图纸目录及图纸（安装工程）一、图纸目录
20#楼电气
一、图纸目录
20#楼给排水
21#楼电气
一、图纸目录
21#楼给排水
26#楼电气
26#楼给排水
28#楼电气
一、图纸目录
28#楼给排水
一、图纸目录
29#楼电气
一、图纸目录
29#楼给排水
一、图纸目录
地下车库电气
地下车库给排水
文体中心电气
文体中心给排水
1#地下车库人防工程二期电气
1#地下车库人防工程二期给排水
社区及物业27#楼暖通
1#地下车库人防工程二期暖通
21#楼暖通
21#楼暖通
26#楼暖通。
楼梯详图

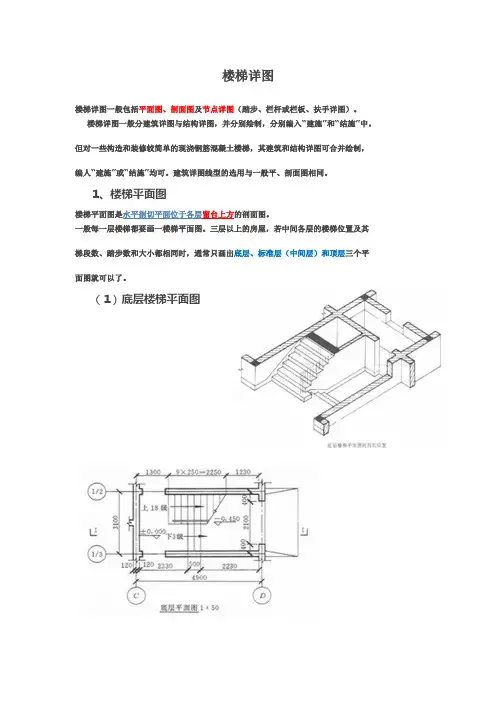

楼梯详图楼梯详图一般包括平面图、剖面图及节点详图（踏步、栏杆或栏板、扶手详图）。
楼梯详图一般分建筑详图与结构详图，并分别绘制，分别编入“建施”和“结施”中。
但对一些构造和装修较简单的现浇钢筋混凝土楼梯，其建筑和结构详图可合并绘制，编人“建施”或“结施”均可。
建筑详图线型的选用与一般平、剖面图相同。
1、楼梯平面图楼梯平面图是水平剖切平面位于各层窗台上方的剖面图。
一般每一层楼梯都要画一楼梯平面图。
三层以上的房屋，若中间各层的楼梯位置及其梯段数、踏步数和大小都相同时，通常只画出底层、标准层（中间层）和顶层三个平面图就可以了。
（1）底层楼梯平面图1）剖切位置：是从地面往上走的第一梯段( 休息平台下) 的任一位置处。
各层被剖切到梯段，按“国标”规定，均在平面图中以一根45°折断线表示。
2）楼梯的走向及踏步的级数：在每一梯段处画有一长箭头，并注写“上”或“下”字和层间踏步级数，表明从该层地面往上或往下走多少步级可到达上( 或下) 一层的楼( 地) 面。
梯段的“上”或“下”是以各层楼地面为基准标注的，向上者称上行，向下者称下行。
例如“上23”，表示从底层地面往上走23级可到达第二层楼面。
3）轴线编号：注上轴线编号，且和平面图对应。
4）尺寸和标高：楼梯平面图中，需注出楼梯间的开间和进深尺寸、楼梯休息平台的宽度、楼地面和平台面的标高，以及各细部的详细尺寸。
通常把梯段长度尺寸与踏面数、踏面宽的尺寸合并写在一起。
如底层平面图中的11 × 260 ＝2860 ，表示该梯段有11 个踏面，每一踏面宽为260 毫米，梯段长为2860 毫米。
5）剖面图的剖切位置只有在底层平面图应注明楼梯剖面图的剖切位置和投影方向。
6）楼梯间的墙、门窗、构造柱等。
7）详图索引符号（2）标准层平面图标准层平面图既画出被剖切的往上走的梯段( 画有“上”字的长箭头) ，还画出该层往下走的完整的梯段( 画有“下”字的长箭头) 、楼梯平台以及平台往下的部分梯段。
1勒脚2散水3过梁4圈梁5构造柱6墙体
勒脚几种做法
2、防潮层 （1）防潮层的位置（如图）：
墙身防潮层的位置
沿墙流淌 雨水
室内地坪
雨水上溅
室外地面
雨水下渗
地下潮气
油毡防潮层
室内地面
20厚 防水砂浆
室内地面
60厚 细石混凝土
室内地面
地圈梁代替 防潮层
室内地面
水平防潮层
室内地面
垂直防潮层 室内地面 水平防潮层
防潮层设置
卷材防潮层
防水砂浆防潮层
2、钢筋砖过梁 钢筋砖过梁用砖不低于MU7. 5，砌筑砂浆不低于M2. 5。 一般在洞口上方先支木模，砖平砌，下设3~4根φ6钢筋要求 伸人两端墙内不少于240mm，梁高砌5~7皮砖或≥L/4，钢筋 砖过梁净跨宜为 1. 5~2m（如图）。
钢筋砖过梁构造示意
3、钢筋混凝土过梁
钢筋混凝土过梁有现浇和预制两种，梁高及配筋由计算确
c.构造柱可不单独设基础，但应伸入室外地坪下500mm， 或锚入浅于500mm的基础梁内。
六、防火墙 防火墙的作用在于截断火灾区域，防止火灾蔓延。作为 防火墙，其耐火极限应不小于4.0h。防火墙的最大间距应根 据建筑物的耐火等级而定，当耐火等级为一、二级时，其间
§3. 2
砖墙构造
3.2.1
砖墙材料
砖墙是用砂浆将一块块砖按一定技术要求砌筑而成的砌 体，其材料是砖和砂浆。
1、砖
砖按材料不同，有粘土砖、页岩砖、粉煤灰砖、灰砂砖、 炉渣砖等；按形状分有实心砖、多孔砖和空心砖等。其中常
用的是普通粘土砖。
普通粘土砖以粘土为主要原料，经成型、干燥焙烧而成。 有红砖和青砖之分。青砖比红砖强度高，耐久性好。
值为30MPa，即每平方毫米可承受30N的压力。
建筑试题识图答案
建筑识图复习题一、单选题：1、表示为（B ）。
A.A号轴线之后的第三根附加轴线B.A号轴线之前的第三根附加轴线C.0A号轴线之后的第三根附加轴线D.0A号轴线之前的第三根附加轴线2、定位轴线应用（ D ）绘制。
A．中粗实线 B．细实线 C．虚线 D．细点划线3、定位轴线的端部圆圈直径为（A）A.10mmB.14mmC. 24mmD.没有要求4、定位轴线的端部圆圈线型为（C）A.粗实线B.中实线C.细实线D.细虚线5、横向定位轴线是从图纸的左下角开始用（A）表示。
A.从左往右用①-⑩等表示B.从上往下用A-G等表示C.从右往左用①-⑩等表示D.从下往上用A-G等表示6、在建筑平面图中，纵向定位轴线用拉丁字母并按（D）顺序编号A、从左向右B、从右向左C、从上向下D、从下向上7、对于（A），一般用分轴线表达其位置。
A.隔墙B.柱子C.大梁D.屋架8、房间的（A）是指平面图中相邻两道横向定位轴线之间的距离。
A．开间 B．进深 C．层高 D．总尺寸9、纵向定位轴线用大写拉丁字母编号，拉丁字母中的（C）是不得用于轴线编号的。
A、 H、K、ZB、 I、O、QC、 I、O、ZD、E、G、K10、指北针的圆圈直径宜为（C）。
A. 14mmB.18mmC.24mmD.30mm11、详图符号应以粗实线画出，直径为（B）mm。
A．12 B.14 C.16 D.1812、建筑物及其构配件在装修、抹灰以后表面的相对标高称为（ A ）。
A.建筑标高B.结构标高C.相对标高D.绝对标高13、总平面图中室外地面整平标高标注的是（D）。
A.建筑标高B.结构标高C.相对标高D.绝对标高14、相对标高的零点正确的注写方式为（ A ）。
A. ±0.000B. -0.000C. +0.000D.无特殊要求15、相对标高是以建筑的（ D ）高度为零点参照点。
A、基础顶面B、基础底面C、室外地面D、室内首层地面16、建筑剖面图及其详图中注写的标高为（ A ）。
《建筑构造与识图》习题库及答案
《建筑构造与识图》习题库及答案建筑识图部分：一、单选题：（每题1分）1、表示为（B ）。
A.A号轴线之后的第三根附加轴线B.A号轴线之前的第三根附加轴线C.0A号轴线之后的第三根附加轴线D.0A号轴线之前的第三根附加轴线2、定位轴线应用（ D ）绘制。
A．中粗实线 B．细实线 C．虚线 D．细点划线3、定位轴线的端部圆圈直径为（A）A.10mmB.14mmC. 24mmD.没有要求4、定位轴线的端部圆圈线型为（C）A.粗实线B.中实线C.细实线D.细虚线5、横向定位轴线是从图纸的左下角开始用（A）表示。
A.从左往右用①-⑩等表示B.从上往下用A-G等表示C.从右往左用①-⑩等表示D.从下往上用A-G等表示6、在建筑平面图中，纵向定位轴线用拉丁字母并按（D）顺序编号A、从左向右B、从右向左C、从上向下D、从下向上7、对于（A），一般用分轴线表达其位置。
A.隔墙B.柱子C.大梁D.屋架8、房间的（ A）是指平面图中相邻两道横向定位轴线之间的距离。
A．开间 B．进深 C．层高 D．总尺寸9、、纵向定位轴线用大写拉丁字母编号，拉丁字母中的（C）是不得用于轴线编号的。
A、H、K、ZB、I、O、QC、I、O、ZD、E、G、K10、指北针的圆圈直径宜为（C）。
A. 14mmB.18mmC.24mmD.30mm11、详图符号应以粗实线画出，直径为（B）mm。
A．12 B.14 C.16 D.1812、建筑物及其构配件在装修、抹灰以后表面的相对标高称为（ A ）。
A.建筑标高B.结构标高C.相对标高D.绝对标高13、总平面图中室外地面整平标高标注的是（D）。
A.建筑标高B.结构标高C.相对标高D.绝对标高14、相对标高的零点正确的注写方式为（A ）。
A. ±0.000B. -0.000C. +0.000D.无特殊要求15、相对标高是以建筑的（）高度为零点参照点。
A、基础顶面B、基础底面C、室外地面D、室内首层地面16、建筑剖面图及其详图中注写的标高为（ A ）。
建筑施工图
建筑平面图下部的基础、墙身及楼地面和上部的屋顶基础是指房屋下部埋在土中的条形部分，有基础墙和大放脚等组成，承受房屋的全部重量，并经它传到地下。
墙身分为外墙和内墙，外墙起着承重，围护作用，内墙起分隔作用，有的内墙也起承重作用。
房屋的第一层，也叫底层，其地面叫底层地面。
第二层以上各层地面叫楼面，分隔上下层的楼面，还起承受上部的荷载并将其传递到墙上的作用。
房屋的最上面是屋顶，也叫屋盖，有屋面板及板上的保温层、防水层等组成，是房屋的上部围护结构。
内外墙上的窗，起着采光、通风和围护的作用，为防寒、外墙上的窗做成双层。
门、走廊和楼梯等，起着沟通屋内外和上下交通的作用。
房屋上做的坡面，雨水管及及外墙根部的散水等，组成排水系统。
内外墙面做有踢墙，墙裙和勒脚。
此外，还有阳台、烟道及通风道等。
一般总平面图包括下面基本内容：新建筑物新建建筑物的定位绝对标高指北针和风向频率玫瑰图假想用一个水平剖切平面沿房屋的门窗洞口位置把房屋切开，移去上部之后，划出的水平剖面图，称为建筑平面图，简称平面图。
底层平面图的内容和要求1、基本内容建筑物的平面形状、各方间的布置及相互关系，入口、走道、楼梯的位置等。
底层平面图上标注指北针，以表示楼房的朝向。
在楼梯间，画出底层地面以下的五步台阶和上行第一梯段得下半部分，按规定将被水平剖切平面切到的地方划成倾斜的折断线。
由底层地面上行到二层楼地面，共二十级踏步，在图中用指上行方向的箭头和“上20”表示.底层外墙由普通砖砌筑,厚度均为490mm也称为49墙.内纵墙和楼梯间的墙是370mm厚的砖墙,也称为37墙.其余厚度为240mm的内横墙是砖墙,厚度为100mm的内横墙是由加气混凝土砌块砌成.规定和要求⑴常用比例是1:100、 1:200、 1:50等,必要时可用比例是1：150、1：300等。
⑵定为轴线采用细点划线表示。
一般应编号，圆圈用细实线，直径为8mm。
拉丁字母中，I、O、Z不得为轴线代号，以免与数字1、0、2混淆。
课程设计任务书——房屋建筑学(1)
课程设计任务书以下三个题目请任选其中两个独立完成提示：上传文件只能为WORD\EXCEL\图片、音视频、压缩包；教师批改以及截止日期后，不可以再修改，在此之前可进行修改，后上传的内容覆盖前面的内容，以最后一次上传的内容为最终稿；题目1 24班中学教学楼设计一、目的和要求通过本次设计，使学生能够运用已学过的建筑空间环境设计的理论和方法进行一般的建筑初步设计，进一步理解建筑设计的基本原理，了解初步设计的步骤和方法。
二、设计条件1．建设地点学校可选址于不同气候条件和地形条件。
三面环路，北侧为住宅区，教学楼在校园中的位置可自定。
地段情况见图1-1。
图1-1 24班中学教学楼设计地形图2．房间名称和使用面积（见表1）房间名称和使用面积表表1广播室 1 12~16社团办公室 3 12~16体育器材室 1 35~45总务仓库 1 35~45厕所按规定计算3．建筑标准（1）层数：4-5层（2）层高：教学用房 3.6~3.9 米办公用房 3.0~3.3 米（3）耐火等级：二级（4）结构型式：砖混结构（可局部采用框架）（5）卫生标准：设室内厕所（水冲式），教职工厕所与学生厕所分设。
男女学生比例为1∶1，厕所卫生器具数量指标应符合下列规定：女生按每25人设一个大便器计算，男生按每50人设一个大便器计算。
每90人应设一个洗手盆（或600mm长盥洗槽），厕所内应设污水池和地漏。
三、设计内容及图纸要求用计算机按建筑制图标准规定绘制A1/A2图纸，保存为AutoCAD2010以下版本，完成下列内容：1. 建筑总平面图：绘图比例1∶500，在场地内进行绿化布置，并设置足够面积的室外活动场地。
2. 建筑平面图：（1）各层建筑平面图，比例1∶100。
（2）画出各房间、厕所及固定设备，并标注房间名称。
（3）标注尺寸。
外部尺寸：三道尺寸（总尺寸、轴线尺寸、门窗洞口等细部尺寸）及底层室外台阶、坡道、散水、明沟等尺寸。
内部尺寸：内部门窗洞口、墙厚等细部尺寸。
建筑施工图 (1)
三、楼梯详图 在一般住宅楼的设计中，多采用现浇或预制的钢筋混凝土楼梯。楼梯由楼梯段、 休息平台（包括平台板和梁）和栏杆（或栏板）等组成。 楼梯详图一般由楼梯平面图、剖面图和节点详图组成。 1、楼梯平面图 楼梯平面图实际是各层楼梯的水平剖面图，水平剖切平面应通过每层上行第一 梯段及门窗洞口的任一位置。 （1）底层平面图 当水平剖切平面沿底层上行第一梯段及单元入口门洞的某一 位置切开时，便可以得到底层平面图。 （2）二层平面图 当水平剖切平面沿二层上行第一梯段及梯间窗洞口的某一位置 切开时，便可得到如图15－19（a）中所示的二层平面图。 （3）顶层平面图 当水平剖切沿顶层门窗洞口的某一位置切开时，便可得到如 图15－19（a）中所示的顶层平面图。 在底层平面图中，还应注出楼梯剖面图的剖切位置和投影方向。 2、楼梯剖面图 图15－20所示为1－1楼梯剖面图。它的剖切位置和投影方向已表示在图15－ 19（a）的底层平面图之中。该剖面图实际是建筑剖面图（图15－13）的局部放大 图。它主要表明各梯段、休息平台的形式和构造。由图可以看出，这是一个现浇钢 筋混凝土板式楼梯，每层有两个梯段。 在楼梯平面图中，每梯段踏步面的个数均比楼梯剖面图中对应的踏步个数少 一个，这是因为平面图中梯段的最上面一个踏步面与楼面平齐。
