非接触IC卡详细介绍非接触式IC卡又称射频卡,由IC芯片、感应天线组成,封装在一个标准的PVC卡片内,芯片及天线无任何外露部分,是最近几年发展起来的一项新技术,它成功的将射频识别技术和IC卡技术结合起来,结束了无源(卡中无电源)和免接触这一难题,是电子领域的一大突破,卡片在一定距离范围(通常为5—10mm)靠近读写器表面,通过无线电波的传递来完成数据的读写操作。

1.非接触性IC卡与读卡器之间通过无线电波来完成读写操作,二者之间的通讯频为13.56MHZ。

非接触性IC卡本身是无源卡,当读写器对卡进行读写操作是,读写器发出的信号由两部分叠加组成:一部分是电源信号,该信号由卡接收后,与本身的L/C产生一个瞬间能量来供给芯片工作。

另一部分则是指令和数据信号,指挥芯片完成数据的读取、修改、储存等,并返回信号给读写器,完成一次读写操作。

读写器则一般由单片机,专用智能模块和天线组成,并配有与PC 的通讯接口,打印口,I/O口等,以便应用于不同的领域。

2.非接触性智能卡内部分区。

非接触性智能卡内部分为两部分:系统区(CDF)用户区(ADF)。

系统区:由卡片制造商和系统开发商及发卡机构使用。

用户区:用于存放持卡人的有关数据信息。

3.与接触式IC卡相比较,非接触式卡具有以下优点:⑴可靠性高非接触式IC卡与读写器之间无机械接触,避免了由于接触读写而产生的各种故障.例如:由于粗暴插卡,非卡外物插入,灰尘或油污导致接触不良造成的故障. 此外,非接触式卡表面无裸露芯片,无须担心芯片脱落,静电击穿,弯曲损坏等问题,既便于卡片印刷,又提高了卡片的使用可靠性.⑵操作方便由于非接触通讯,读写器在10CM范围内就可以对卡片操作,所以不必插拨卡,非常方便用户使用. 非接触式卡使用时没有方向性,卡片可以在任意方向掠过读写器表面,既可完成操作,这大大提高了每次使用的速度。

⑶防冲突非接触式卡中有快速防冲突机制,能防止卡片之间出现数据干扰,因此,读写器可以"同时"处理多张非接触式IC卡.这提高了应用的并行性,无形中提高系统工作速度.⑷可以适合于多种应用非接触式卡的序列号是唯一的,制造厂家在产品出厂前已将此序列号固化,不可再更改。

什么是非接触卡IC卡

什么是非接触卡IC卡

什么是非接触卡IC卡(射频卡感应式IC卡)?Mifare卡的基本原理是什么?什么是读卡器?读卡器的种类有哪些?什么叫远距离读卡器?非接触IC卡,又叫射频卡,感应卡,感应式IC卡。

其中,我们把只读卡(只能通过读卡器读出卡号(ID号),而且卡号是固化的(不能修改),不能往卡的分区再写数据,这种非接触卡,我们简称ID卡。

EM(芯片厂家)的ID卡拥有ID卡绝对的占有率,性价比最好,所以又叫EM卡,或者EM ID卡。

可读写的非接触IC卡,市面上绝大部分产品选用的是Philips 的Mifare One 芯片(有人简称M1),所以,我们叫他Mifare one卡,或者Mifare 卡,或者叫M1卡。

还有些卡例如Ti Logic等卡片,市场占有率很低,这里就不介绍了。

Mifare One 卡,其中ISO1443 TYPE A 格式应用最为普及,广泛用于门禁考勤消费等一卡通场合。

TYPE B格式用于身份证地铁公交卡等一些场合。

ID卡和Mifare卡已经占据了非接触IC卡90%以上的份额。

Mifare 卡的容量最常见的是1K 字节(FF)的,(也有4K字节的,在中国用得还不多这里就不介绍了)1K 字节的Mifare One 卡,一般分为16个应用区(0-15区),每个区可以分别加密用于不同的一卡通场合。

每个应用区有4个块(0-3块),每个块有16个字节。

0应用区,即使加密了,他的0块也是可以读的,是固化的,不能修改的,其中表示卡的序列号的是4个字节,门禁的Wiegand26国际标准会用其中的3个字节做为卡号。

备注:微耕公司和一般公司常用的Mifare卡号的国际标准wiegand26卡号的取法:Mifare卡标示卡序列号(卡号)是四个字节,FF FF FF FF.取第三个字节FF 转换为10进制是3位数。

例如:255前面两个字节一起FFFF 转换为十进制是5位数。

例如655353位数和5位数连接在一起(例如:25565535),共8位数,就是这张卡的符合国际标准wiegand26的卡号。

非接触式IC卡(射频卡或感应卡)原理

非接触式IC卡(射频卡或感应卡)原理

非接触式IC卡(射频卡或感应卡)原理2007年10月07日星期日下午 07:26简介非接触式IC卡,即射频卡或感应卡,它成功地将射频识别技术结合起来,解决了无源和免接触这一难题,是电子器件领域的一大突破。

非接触卡内含有唯一的独立的卡号,使用时,技术人员需在读卡器有效读区内(一般5-10CM)将卡片轻轻一晃,便将卡内信息输入读器内,实现考勤、收费管理。

非接触式IC卡的工作原理如下:卡片的电气部分由一个元件和AISC组成,没有其他的外部器件,卡片中的天线是只有线圈,很适合封状到ISO卡片中。

ASIC由一个高速(106KB波特率)的接口,一个控制单元和一个810位EEPROM组成。

以MIAREI为例,读卡器向IC发一组固定频率的电磁波,卡内有一个IC串联谐振电路,其频率与读写器的频率相同,这样便产生电磁共振,从而使电容内有了电荷,在电容的另一端接有一个单向通的电子泵,将电容内的电荷送到另一个电容内储存,当储存积累的电荷达到2V时,此电源可作电源为其他电路提供工作电压,将卡内数据发射出去或接收读写器的数据。

一、非接触式IC卡非接触式IC卡又称射频卡,由IC芯片、感应天线组成,封装在一个标准的PVC卡片内,芯片及天线无任何外露部分。

是世界上最近几年发展起来的一项新技术,它成功的将射频识别技术和IC卡技术结合起来,结束了无源(卡中无电源)和免接触这一难题,是电子器件领域的一大突破.卡片在一定距离范围(通常为5—10mm)靠近读写器表面,通过无线电波的传递来完成数据的读写操作。

1. 非接触性IC卡与读卡器之间通过无线电波来完成读写操作。

二者之间的通讯频为13.56MHZ。

非接触性IC卡本身是无源卡,当读写器对卡进行读写操作是,读写器发出的信号由两部分叠加组成:一部分是电源信号,该信号由卡接收后,与本身的L/C产生一个瞬间能量来供给芯片工作。

另一部分则是指令和数据信号,指挥芯片完成数据的读取、修改、储存等,并返回信号给读写器,完成一次读写操作。

f1,非接触式IC卡简介

f1,非接触式IC卡简介

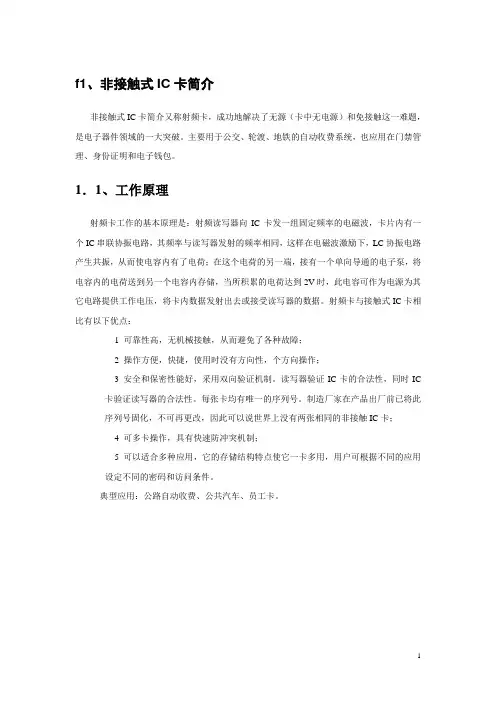

f1、非接触式IC卡简介非接触式IC卡简介又称射频卡,成功地解决了无源(卡中无电源)和免接触这一难题,是电子器件领域的一大突破。

主要用于公交、轮渡、地铁的自动收费系统,也应用在门禁管理、身份证明和电子钱包。

1.1、工作原理射频卡工作的基本原理是:射频读写器向IC卡发一组固定频率的电磁波,卡片内有一个IC串联协振电路,其频率与读写器发射的频率相同,这样在电磁波激励下,LC协振电路产生共振,从而使电容内有了电荷;在这个电荷的另一端,接有一个单向导通的电子泵,将电容内的电荷送到另一个电容内存储,当所积累的电荷达到2V时,此电容可作为电源为其它电路提供工作电压,将卡内数据发射出去或接受读写器的数据。

射频卡与接触式IC卡相比有以下优点:1 可靠性高,无机械接触,从而避免了各种故障;2 操作方便,快捷,使用时没有方向性,个方向操作;3 安全和保密性能好,采用双向验证机制。

读写器验证IC卡的合法性,同时IC卡验证读写器的合法性。

每张卡均有唯一的序列号。

制造厂家在产品出厂前已将此序列号固化,不可再更改,因此可以说世界上没有两张相同的非接触IC卡;4 可多卡操作,具有快速防冲突机制;5 可以适合多种应用,它的存储结构特点使它一卡多用,用户可根据不同的应用设定不同的密码和访问条件。

典型应用:公路自动收费、公共汽车、员工卡。

IC卡简介一、主要指标●容量为1K位EEPROM●分为16个扇区,每个扇区为4块,每块16个字节,以块为存取单位●每个扇区有独立的一组密码及访问控制●每张卡有唯一序列号,为32位●具有防冲突机制,支持多卡操作●无电源,自带天线,内含加密控制逻辑和通讯逻辑电路●数据保存期为10年,可改写10万次,读无限次●工作温度:-20℃~50℃(温度为90%)●工作频率:13.56MHZ●通信速率:106KBPS●读写距离:10mm以内(与读写器有关)二、存储结构1、M1卡分为16个扇区,每个扇区由4块(块0、块1、块2、块3)组成,(我们也将16个扇区的64个块按绝对地址编号为0~63,存贮结构如下图所示:块0 数据块0扇区0 块1 数据块 1块2 数据块 2块3 控制块 3块0 数据块 4扇区1 块1 数据块 5块2 数据块 6块3 控制块7数据块 60 数据块 61 数据块62 控制块632、第0扇区的块0(即绝对地址0块),它用于存放厂商代码,已经固化,不可更改。

非接触式IC卡技术原理与应用
