非接触式IC卡的工作原理
非接触式ic卡基本结构
非接触式ic卡基本结构非接触式IC卡基本结构非接触式IC卡（Contactless Integrated Circuit Card）是一种无需物理接触即可进行数据传输和交换的智能卡。
它采用了近场通信技术，能够实现与读卡器之间的远程通信。
非接触式IC卡的基本结构包括天线、资料卡及芯片模块三个部分。
天线是非接触式IC卡的重要组成部分，它负责接收和发送电磁信号。
天线通常由导电线圈组成，通过电感耦合实现与读卡器之间的无线通信。
天线的形状和尺寸可以根据具体的应用场景和芯片要求进行设计，一般为螺旋形或矩形平面形状。
资料卡是非接触式IC卡的外部包装，用于保护芯片和天线，并提供与外部设备的物理连接。
资料卡一般由塑料材料制成，具有一定的耐磨、耐压和耐温性能。
在资料卡的表面通常会印制有卡片标识、发行机构信息等相关内容。
芯片模块是非接触式IC卡的核心部分，负责存储和处理数据。
芯片模块一般由集成电路芯片、存储器、电源管理电路等组成。
集成电路芯片是非接触式IC卡的主控芯片，它包含了处理器、加密算法、通信接口等功能单元，用于实现数据的加密解密、通信协议的处理等操作。
存储器用于存储用户数据和应用程序，可以分为只读存储器（ROM）、随机存储器（RAM）和可编程存储器（EEPROM）等。
电源管理电路用于对芯片的供电进行管理和控制，保证芯片的正常工作。
非接触式IC卡的工作原理是通过近场通信技术实现与读卡器之间的无线数据传输。
当非接触式IC卡靠近读卡器时，读卡器产生一个电磁场，激活IC卡的天线。
IC卡的天线接收到电磁场后，通过电感耦合将能量传递给芯片模块，使芯片模块开始工作。
芯片模块根据通信协议与读卡器进行数据交换，完成数据的读写操作。
同时，IC 卡的天线也会产生反馈信号，通过电感耦合传递给读卡器，反馈卡片的状态和数据信息。
非接触式IC卡由于无需物理接触，具有使用方便、读写速度快、耐用性好等优势，在各个领域得到了广泛应用。
例如，公交卡、门禁卡、身份证等都采用了非接触式IC卡技术。
IC卡工作原理
IC卡工作原理IC卡，即集成电路卡，是一种具有存储和处理能力的智能卡，广泛应用于各个领域，如金融、交通、通信等。
IC卡的工作原理是通过集成电路芯片实现对数据的存储和处理，并通过接触或者非接触方式与读卡设备进行通信。
IC卡的工作原理可以分为以下几个步骤：1. 供电：IC卡通过与读卡设备的接触或者非接触方式获取电源供电。
接触方式是通过金属接点与读卡设备接触，非接触方式则是通过无线射频技术进行供电。
2. 通信：IC卡与读卡设备之间通过通信接口进行数据传输。
通信接口可以是接触式接口（如ISO7816接口）或者非接触式接口（如ISO14443接口）。
在通信过程中，IC卡和读卡设备通过协议进行数据的传输和交换。
3. 数据存储：IC卡内部的集成电路芯片具有存储器，可以用来存储各种数据，如个人信息、账户余额等。
存储器可以分为只读存储器（ROM）和可编程存储器（RAM、EEPROM）。
4. 数据处理：IC卡内部的集成电路芯片还具有处理能力，可以进行数据的加密、解密和逻辑运算等操作。
通过处理能力，IC卡可以实现各种应用功能，如密码验证、数据加密等。
5. 安全性：IC卡具有较高的安全性，主要体现在数据的加密和防篡改。
通过加密算法和密钥管理，IC卡可以保护存储在卡内的敏感数据不被非法获取和篡改。
IC卡的工作原理使其具有许多优点。
首先，IC卡具有较大的存储容量，可以存储大量的数据。
其次，IC卡具有较高的安全性，可以保护用户的隐私和资金安全。
此外，IC卡还具有多种应用功能，可以实现多种场景下的需求，如支付、门禁、身份认证等。
总结起来，IC卡的工作原理是通过集成电路芯片实现对数据的存储和处理，并通过与读卡设备的通信接口进行数据传输。
IC卡具有较大的存储容量、高安全性和多种应用功能，广泛应用于各个领域。
1非接触式IC卡工作原理
1．非接触式IC卡工作原理非接触式IC卡可用以存储数字、字母编码信息,具有智能读写和加密通信的功能,卡中存储的需要识别、交互的数据可以随时写入、更改或擦除。
它通过无线电波与读写设备进行数据交换,不需要电气触点,读写频率高。
卡中的集成电路除了带加密逻辑、串行EEPROM (可擦除、可编程只读存储器) 、微处理器CPU外,还带有射频收发及相关电路。
无源非接触式IC卡框图如图1 所示。
非接触式IC卡接收射频脉冲,经整流给电容器充电,再经稳压后作为工作电压。
数据解调部分从接收到的射频脉冲中解调出数据送到控制逻辑,控制逻辑接受指令完成存储、发送数据或接收读写器的数据。
图1无源非接触式IC卡框图系统以13. 56MHz的工作频率,半双工方式在读写器与IC卡之间双向传递数据。
读写器将要发送的信号,编码后加载在频率为13. 56MHz的载波信号上经天线向外发送,进入读写器工作区域的IC卡接收此脉冲信号,一方面卡内芯片中的射频接口模块由此信号获得电源电压、复位信号、时钟信号;同时卡内芯片中的有关电路对此信号进行调制、解码、解密,然后对命令请求、密码、权限等进行判断,若为读命令,控制逻辑电路则从存储器中读取有关信息,经加密、编码、调制后经卡内天线发送给读写器,读写器对接收到的信号进行解调、解码、解密后送至后台计算机处理。
若为修改信息的写命令,有关控制逻辑引起的内部电荷泵提升工作电压,提供擦写EEPROM时所需的高压,以便对EEPROM 中的内容进行改写。
若经判断其对应的密码和权限不符,则返回出错信息与接触式IC卡相比较。
2．射频卡读写器硬件设计系统工作前,通过读写器中的写卡功能对所有的IC卡写入指定的数据,在正式的工作中,由读写卡模块的读卡功能将放入感应区的IC卡中的数据读出,并将数据传输到微处理器中,然后再由微处理器通过对比判断读卡模块上传的数据是否正确,最后根据微处理器得出的结果决定是否开门。
系统的原理框图如图2所示。

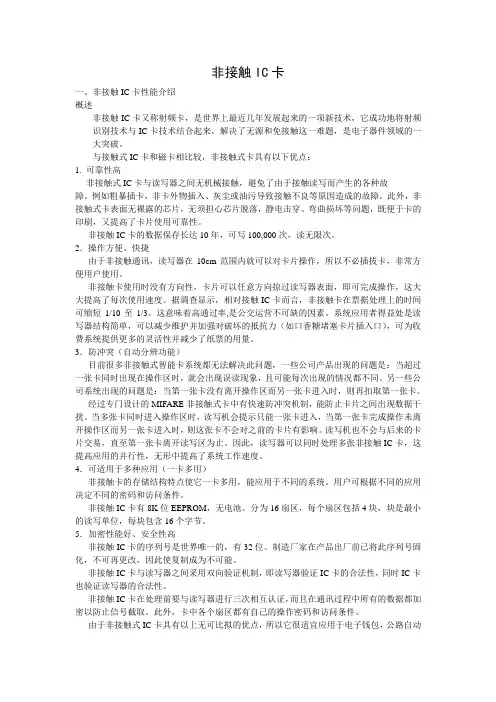

非接触IC卡性能介绍
非接触IC卡一、非接触IC卡性能介绍概述非接触IC卡又称射频卡，是世界上最近几年发展起来的一项新技术，它成功地将射频识别技术与IC卡技术结合起来，解决了无源和免接触这一难题，是电子器件领域的一大突破。
与接触式IC卡和磁卡相比较，非接触式卡具有以下优点：1.可靠性高非接触式IC卡与读写器之间无机械接触，避免了由于接触读写而产生的各种故障。
例如粗暴插卡，非卡外物插入、灰尘或油污导致接触不良等原因造成的故障。
此外，非接触式卡表面无裸露的芯片，无须担心芯片脱落，静电击穿、弯曲损坏等问题，既便于卡的印刷，又提高了卡片使用可靠性。
非接触IC卡的数据保存长达10年，可写100,000次，读无限次。
2．操作方便、快捷由于非接触通讯，读写器在10cm范围内就可以对卡片操作，所以不必插拔卡，非常方便用户使用。
非接触卡使用时没有方向性，卡片可以任意方向掠过读写器表面，即可完成操作，这大大提高了每次使用速度。
据调查显示，相对接触IC卡而言，非接触卡在票据处理上的时间可缩短1/10至1/3。
这意味着高通过率,是公交运营不可缺的因素。
系统应用者得益处是读写器结构简单，可以减少维护并加强对破坏的抵抗力（如口香糖堵塞卡片插入口），可为收费系统提供更多的灵活性并减少了纸票的用量。
3．防冲突（自动分辨功能）目前很多非接触式智能卡系统都无法解决此问题，一些公司产品出现的问题是：当超过一张卡同时出现在操作区时，就会出现误读现象，且可能每次出现的情况都不同。
另一些公司系统出现的问题是：当第一张卡没有离开操作区而另一张卡进入时，则再扣取第一张卡。
经过专门设计的MIFARE非接触式卡中有快速防冲突机制，能防止卡片之间出现数据干扰。
当多张卡同时进入操作区时，读写机会提示只能一张卡进入，当第一张卡完成操作未离开操作区而另一张卡进入时，则这张卡不会对之前的卡片有影响。
读写机也不会与后来的卡片交易，直至第一张卡离开读写区为止。
因此，读写器可以同时处理多张非接触IC卡，这提高应用的并行性，无形中提高了系统工作速度。
非接触式IC卡
非接触式IC卡又称射频卡、感应卡,是最近几年的新技术,在卡片靠近读写器表面时即可完成卡中的数据的读写操作, 成功地将射频识别技术和IC卡技术结合起来,解决了无源(卡中无电源)和免接触这一难题,是电子器件领域的一大突破。
非接触式IC卡与接触式IC卡比较：继承了接触式IC卡容量大、安全性高等优点，又克服了因触点外露导致的污染、磨损、静电以及插卡才能访问的缺点。
完全密封的形式及无接触的通信方式，免受外界不良因素的影响，使用寿命接近IC芯片的自然寿命。
优于接触式IC卡的以下几点：1．可靠性更高:与读写器之间无机械接触，避免了由于触点接触读写而产生的各种故障。
2．操作更方便:由于采用了射频电磁波通信，读写器可在10cm内（近耦合卡）对卡操作，无须插拨卡，方便使用。
3．防冲突：有快速防冲突机制,能防止卡片之间出现数据干扰。
4．加密性能好：由IC芯片、感应天线组成，并完全密封在一个标准PVC卡片中，无外露部分。
非接触式IC卡的分类：非接触式IC卡可按卡内集成电路、载波频段、作用距离、供电方式等分类。
1、按载波频段不同可分为：（1）低频卡：主要有125kHz和134.2kHz两种。
大多在短距离、低成本的系统中应用，如门禁控制、校园卡、动物监管、货物跟踪等。
（2）中频卡：主要为13.56MHz。
用于门禁控制和需传送大量数据的应用系统。
（3）高频卡：卡与读写器之间通信使用的频段为高频段，如433MHz、915MHz、2.45GHz、5.8GHz等。
应用于较远读写距离和高速度读写的场合，如火车监控、高速公路收费等。
其天线波束方向较窄且价格较高。
2．按作用距离的不同分为：（1）密耦合卡：有效作用距离为0～1cm。
（2）近耦合卡：有效作用距离为0～15cm。
（3）疏耦合卡：有效作用距离为0～1m。
（4）远距离卡：有效作用距离从1m～10m，或更远3．按卡内芯片供电方式的不同分为：（1）有源卡：有源是指IC卡内装有电池以提供电源，其作用距离较远，但寿命有限、体积较大、成本高，且不适宜在恶劣环境下工作。

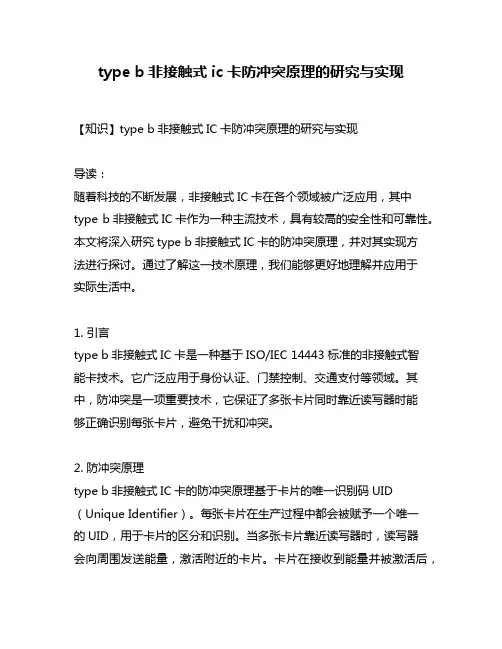

type b非接触式ic卡防冲突原理的研究与实现
type b非接触式ic卡防冲突原理的研究与实现【知识】type b非接触式IC卡防冲突原理的研究与实现导读：随着科技的不断发展，非接触式IC卡在各个领域被广泛应用，其中type b非接触式IC卡作为一种主流技术，具有较高的安全性和可靠性。
本文将深入研究type b非接触式IC卡的防冲突原理，并对其实现方法进行探讨。
通过了解这一技术原理，我们能够更好地理解并应用于实际生活中。
1. 引言type b非接触式IC卡是一种基于ISO/IEC 14443标准的非接触式智能卡技术。
它广泛应用于身份认证、门禁控制、交通支付等领域。
其中，防冲突是一项重要技术，它保证了多张卡片同时靠近读写器时能够正确识别每张卡片，避免干扰和冲突。
2. 防冲突原理type b非接触式IC卡的防冲突原理基于卡片的唯一识别码UID （Unique Identifier）。
每张卡片在生产过程中都会被赋予一个唯一的UID，用于卡片的区分和识别。
当多张卡片靠近读写器时，读写器会向周围发送能量，激活附近的卡片。
卡片在接收到能量并被激活后，会通过在不同时间窗口内响应读写器的请求来回传自身的UID信息。
因为每张卡片的UID都是唯一的，读写器能够根据UID来识别每张卡片并避免冲突。
3. 防冲突实现方法为了实现type b非接触式IC卡的防冲突功能，通常采用两种方法：时间分割多址协议（TMDA）和卡片的时隙分配。
3.1 时间分割多址协议（TMDA）TMDA是一种在时间域上进行协议约定的方法。
读写器会激活附近的卡片，并按照一定的时间顺序向每张卡片发送请求。
每张卡片在接收到请求后，使用自身的UID作为标识，选择一个特定的时间窗口回应读写器。
通过时间的分割，每张卡片在不同的时间窗口内响应读写器的请求，从而避免了冲突。
3.2 卡片的时隙分配卡片的时隙分配是一种在频域上进行协议约定的方法。
读写器会在特定的频率上向周围发送能量，并将每个时间周期分为若干个时隙。
非接触式ic卡的内部结构与工作原理及其应用
非接触式IC卡的内部结构与工作原理及其应用1. 引言非接触式IC卡是一种智能卡片，内部集成了芯片和天线，可以实现与读卡器的无线通信。
本文将介绍非接触式IC卡的内部结构、工作原理以及应用场景。
2. 内部结构非接触式IC卡的内部结构主要包括以下几个部分：2.1 芯片非接触式IC卡的核心是芯片，芯片内集成了存储器、处理器和通信接口等组件。
存储器用于存储卡片持有者的信息，处理器用于进行数据处理和运算，通信接口用于与读卡器进行通信。
2.2 天线非接触式IC卡的天线位于卡片的表面，用于接收和发送无线信号。
当卡片靠近读卡器时，读卡器会发出电磁场信号，卡片的天线接收到信号后将其转换成电流供芯片使用。
同时，芯片生成的电流也会通过天线发送给读卡器。
2.3 外壳非接触式IC卡的外壳通常由塑料材料制成，用于保护芯片和天线。
外壳的设计可以根据具体应用需求进行调整，例如可以加入防水、防尘等功能。
3. 工作原理非接触式IC卡的工作原理可以概括为以下几个步骤：3.1 电磁感应当非接触式IC卡靠近读卡器时，读卡器会发出一个电磁场信号。
这个信号会激活卡片内的天线，并通过电磁感应的原理将信号转换成电流供芯片使用。
3.2 通信一旦芯片获取到电流，它将开始与读卡器进行通信。
通信的方式可以是单向或双向的，取决于具体的应用需求。
在通信过程中，芯片可以向读卡器发送数据，同时也可以接收读卡器发送的数据。
3.3 数据处理与存储芯片内的处理器会对收到的数据进行处理和运算，并将结果存储到内部的存储器中。
这些数据可以是卡片持有者的个人信息、账户余额等。
3.4 安全验证非接触式IC卡通常会有一套安全验证机制，用于确保卡片的合法性和数据的安全性。
这些机制可以包括密码验证、加密解密操作等。
4. 应用场景非接触式IC卡由于其便捷、安全的特点，广泛应用于各个领域。
以下是一些常见的应用场景：4.1 门禁系统非接触式IC卡可以用于门禁系统，取代传统的磁卡或钥匙。
持卡人只需将卡片靠近读卡器，即可完成身份验证，方便快捷。
非接触式IC卡-13.56M
读
卡
写
内
器
嵌
天
天
线
线
解调器
电 压 调 节
读写器 PCD
卡 PICC
图2.1 非接触式IC卡与读写器接口的电路概况
CLOCK 数据输入 VDD
GND 数据输出
读写器和IC卡之间的工作关系如下： (1) 读写器发射激励信号(一组固定频率的电磁波)。 (2) IC卡进入读写器工作区内，被读写器信号激励。 (3) 同时卡内的电路对接收到的信息进行分析。 (4) IC卡对读写器的命令进行处理后，发射应答信息给读
表1.1 非接触式IC卡分类
表中CICC为Close-coupled ICC，即紧密(密耦合)卡； PICC 为 Proximity ICC ， 称 为 接 近 ( 近 耦 合 ) 卡 ； VICC 为 Vicinity ICC，称为邻近(疏耦合)卡；CD为Coupling Device ，是读写器中发射电磁波的部分。
IS015693 ：短距离智慧卡标准，读取距离可高达一米 ， 使用的频率为13.56MHz。
IS014443定义了TYPE A, TYPE B两种类型协议，通信速率 为106kbit/s，它们的不同主要在于载波的调制深度及位的编 码方式。
２.非接触式IC卡的工作原理
非接触式IC卡和读写器均设有发射和接收射频用的线 圈(天线)。由于卡内无电源，因此IC卡工作所需的电压和功 率也是通过线圈发送的(如图2.1所示)。
耦合元件
外壳 芯片
图1.1 非接触式IC卡的基本结构
覆盖薄膜
填充物
冲压成形的薄膜 连接技术
非 接 触 式 IC卡 芯 片
图1.2 非接触式IC卡的薄膜结构
天线 承载薄膜 覆盖薄膜
IC卡与ID卡区别及工作原理
ID卡即为THRC12/13只读式非接触IC卡， 数据存储采用EEPROM，数据保存时间超过10年;
与接触式IC卡相比，非接触式ID卡无需插拔卡，避免了由于机械接触不良导致的各种故障，因而具有操作方便、快捷、可靠、寿命长
它靠读卡器感应供电并读出存储在芯片 等突出优点，特别适用于人流量大的场合。
ID卡即为THRC12/13只读式非接触IC卡，它靠读卡器感应供电并读出存储在芯片EEPROM中的唯一卡号，卡号在封卡前一次写入，封 卡后不能更改。
EEPROM中的唯一卡号，卡号在封卡前一 62kbps(THRC13);
非接触式IC卡工作原卡相比，非接触式ID卡无需插拔卡，避免了由 于机械接触不良导致的各种故障，因而具有操作方便、快 捷、可靠、寿命长等突出优点，特别适用于人流量大的场 合。THRC12/13非接触式ID卡主要可应用于身份识别和寻 址控制，如门禁、保安、考勤等领域，也可扩展应用到展 览会、公园、旅店、餐厅等公共场所的门票、优惠卡等。 以及生产过程、邮政包裹、航空铁路运输、产品包装、交 通等部门的物流、电子标签、防伪标志、一次性票证等众 多领域。虽然它仅是一种只读卡，但利用后台计算机控制 管理，即使是涉及收费管理的问题也可以在一定范围应用， 如食堂就餐收费管理等。针对具体应用，可将持卡人的个 人资料送入后台计算机，建立数据库并配置应用软件，使 用时通过读卡器将读到的卡号送至后台计算机，从数据库 中调出持卡人的个人资料，而后根据具体应进行操作，因 而应用范围极其广阔。
4
红门机电
非接触式ID卡工作原理
系统由卡、读卡器和后台控制器组成(见框图)。工 作过程如下: (1)读卡器将载波信号经天线向外发送; (2)卡进入读卡器的工作区域后，由卡中电感线圈和 电容组成的谐振回路接收读卡器发射的载波信号， 卡中芯片的射频接口模块由此信号产生出电源电压、 复位信号及系统时钟，使芯片“激活”; (3)芯片读取控制模块将存储器中的数据经调相编码 后调制在载波上，经卡内天线回送给读卡器; (4)读卡器对接收到的卡回送信号进行解调、解码后 送至后台计算机; (5)后台计算机根据卡号的合法性，针对不同应用做 出相应的处理和控制。
非接触式IC卡
优点
优点
1．可靠性高，可防止因插卡、灰尘油污导致的各种故障；卡外表无裸露的芯片，无芯片脱落、静电击穿、 弯曲损坏等问题；操作方便快捷，有效范围内即可对卡片操作；无方向性；提高了识读速度，卡与读写器之间无 机械接触。
2．防冲突（自动分辨能力）射频卡有快速防冲突机制，能防止卡片之间出现数据干扰，读写器可同时处置 多张感应卡。
2、内框规格：85.5mm54mm,外框规格：88.5mm57mm,卡片圆角为12度； 3、小凸码为14号字体，大凸码为18号字体，可用黑体表示,小凸码和大凸码包括空格最多只能19位。凸码 可以烫金烫银或者其他金银，特殊要求可以做个性凸码； 4、凸码与卡的边距必须大于5mm磁条隔卡内框边（上、下）边为4mm磁条宽度为12mm； 5、非接触式IC卡：凸码设计的位置不要压到反面的芯片否则芯片将无法刷卡； 6、凸码设计的位置不要压到反面的IC芯片上否则无法读取条码数据，IC卡根据客户提供条码型号留出空位； 7、色彩阶调：比较理想阶段范围在18%-85%若高光部分低于18%或暗调部分高于85%则色彩渐变较差； 8、色彩模式应该为CMYK正反纯黑色文字或黑底填色K100纯色块反白字，白字需加白边； 9、线条的粗细不得低于0.
接触式卡的存储器结构特点使它一卡多用，能运用于不同系统，用户可根据不同的应用设定不同的密码和访 问条件。
加密性能好
非接触式IC卡由IC芯片，感应天线组成，并完全密封在一个标准PVC卡片中，无外露部分。非接触式IC卡的 读写过程，通常由非接触型IC卡与读写器之间通过无线电波来完成读写操作。
组成:一部分是电源信号，该信号由卡接收后，与其本身的L/C产生谐振，产生一个瞬间能量来供给芯片工作。 另一部分则是结合数据信号，指挥芯片完成数据、修改、存储等，并返回给读写器。由非接触式IC卡所形成的读 写系统，无论是硬件结构，还是操作过程都得到了很大的简化，同时借助于先进的管理软件，可脱机的操作方式， 都使数据读写过程更为简单。
非接触式ic卡的内部结构与工作原理及其应用
非接触式ic卡的内部结构与工作原理及其应用非接触式IC卡（contactlessICcard）是一种智能IC卡，它能通过无需接触卡芯，而使用者只需将卡放置于读取器面前即可完成信息输入及交易处理。
是智能卡及智能设备中最重要的一项新技术。
因此，非接触式IC卡的内部结构与工作原理以及它的应用都有着极其重要的意义。
二、内部结构及工作原理1、内部结构非接触式IC卡大致由三部分组成：芯片、电容体及封装体。
（1）芯片：是一种小型的单片机，它负责信息的存储及处理，并具有识别功能。
（2）电容体：是一种功能很强大的“小发电机”，它能产生发射信号，使信号可以通过空气传播到被查阅者。
（3）封装体：用来固定电容体及芯片，特别是芯片的物理保护，保护它不受外界的损害。
2、工作原理非接触式IC卡的运行其实是一个循环过程，它采用两步信号传输：一是发射信号，由卡上的小发电机产生高频电磁波给读卡器，另一是接收信号，读卡器接收电磁波后，将信号转换成可读的形式，并将信息传输给卡内芯片，再由芯片处理。
三、应用1、支付方面非接触式IC卡在支付方面越来越多地被使用，它不仅可以作为传统的银行卡或信用卡使用，还可以用来处理快速支付、电话支付或网上支付，使支付过程更加安全便捷。
2、存储方面非接触式IC卡可用来存储特定的数据信息，如用户的姓名、出生日期、身份证号等，有助于政府机关在劳动力的管理及统计工作中的使用。
3、旅游方面非接触式IC卡可以用作旅游贵宾卡，让旅客可以在某一特定地区内实现无现金支付。
4、安全方面非接触式IC卡相对于传统的卡片而言，具有更高的安全性。
因为它可以通过“远距离”的方式而不用接触就可以完成信息的传输，使用者很难被拿到卡或被拷贝。
总之，非接触式IC卡除了拥有传统IC卡的功能外，还增加了很多更高级的功能，例如省去接触，增加了安全性，把信息传输的过程变得更加快捷简易等等。
在现今日益发达的社会中，它已经发挥出了实用性及多样性，有助于改善和普及支付、存储信息、旅游及安全等方面的服务。
非接触ic卡工作原理
非接触ic卡工作原理
非接触IC卡是一种利用无线电频率进行数据传输的智能卡片，其工作原理如下：
1. 射频场产生：IC卡中的天线可以接收外部的电磁场，当感
应到射频场（RF）时，卡片内部的电路被激活并开始工作。
2. 功率传输：射频场提供能量，通过适配器和整流器，将电磁能转换为直接电流用于供电。
3. 协议处理：IC卡内部的芯片将接收到的电磁信号解码，并
根据特定的协议进行相应的处理。
该协议规定了通信的格式、数据传输的规则以及安全验证等。
4. 信息传输：IC卡与读写器之间通过射频场进行双向通信，
读写器向IC卡发送指令，IC卡进行响应并返回相应的数据。
5. 数据存储和处理：IC卡内部的存储器用于存储用户信息、
加密密钥和其他应用数据。
芯片内部的处理器负责处理来自读写器的指令，并执行相应的操作。
6. 安全机制：非接触IC卡采用了多种安全机制来保护用户的
数据。
例如，加密算法用于对数据进行加解密，访问控制机制用于限制对特定数据的访问权限。
7. 反馈信号：IC卡可以通过读写器发送给用户反馈信号，例
如蜂鸣器发出声音或者指示灯闪烁等，用于提示用户卡片是否
读取成功。
总的来说，非接触IC卡通过射频场与读写器进行无线通信，并利用内部的芯片和存储器实现各种功能，从而实现智能卡片的应用。
125KHz非接触式IC卡原理与应用(全)
125KHz非接触式IC卡原理与应用第一部分：基本知识一、简介IC卡（Integrated Circuit Card）经过20多年的发展，已广泛应用于金融、电信、保险、商业、国防、公共事业等领域。
IC卡按外部接口设备的连接方式可分为接触式IC卡和非接触式IC卡（又称射频卡，RFID）两类。
接触式IC卡，就是IC卡与外界进行数据通讯时，芯片的电极触点必须与IC卡读写设备直接连接；非接触式IC卡在使用时则无须与IC卡读写器设备直接连接，而是通过无线电波或电磁感应的方式实现与IC卡读写设备的数据通讯。
在刷卡速度要求高，用卡环境恶劣，污染严重等环境下，非接触式IC卡有着它特有的优势。
非接触式IC卡成功地解决了无源（卡中无电源）和免接触这一难题，是电子器件领域的一大突破，由于其高度安全保密、通信速率高、使用方便、成本日渐低廉等特点而得到广泛使用，主要应用于智能门禁控制、智能门锁、考勤机以及自动收费系统等。
射频卡与接触式IC卡相比有以下优点：●可靠性高，无机械接触，从而避免了各种故障；●操作方便，快捷，使用时没有方向性，各方向操作；●安全和保密性能好，采用双向验证机制。
读写器验证IC卡的合法性，同时IC卡验证读写器的合法性。
每张卡均有唯一的序列号。
制造厂家在产品出厂前已将此序列号固化，不可再更改，因此可以说世界上没有两张完全相同的非接触IC卡。
射频卡根据使用频段的不同可分为低频卡和高频卡、超高频卡：●低频卡与读写器间通信使用的频段为低频段, 常用频点有125kHz、134kHz；●高频卡、超高频卡与读写器间通信使用的频段为高频段, 如13.56MHz、915MHz、2.45GHz等。
按工作距离的不同也可分为近距离卡和远距离卡：●近距离卡与读写器之间的有效作用距离为几厘米到几十厘米以内；●远距离卡与读写器之间的有效作用距离可达一到十几米以上。
按操作类型又可分为：低/高频只读型、低/高频无加密读写型、低/高频可加密读写型、多扇区独立加密应用型以及用户自定义分区应用型等。
非接触式ic卡工作原理
非接触式ic卡工作原理
非接触式IC卡（Contactless IC card）是一种无需物理接触即
可进行通信和交互的智能卡技术。
它采用射频技术，通过非接触式的无线传输将数据和电能传输给IC卡芯片。
其工作原理
如下：
1. 读卡器发射射频信号：读卡器通过内置的天线发射射频信号，通常的工作频率为13.56MHz。
2. IC卡接收射频信号：IC卡内部也内置了一个天线，当IC卡
靠近读卡器时，它会接收到读卡器发射的射频信号。
3. 射频信号供电：IC卡内部的天线接收到射频信号后，可以
通过电磁感应原理将这个无线信号转换为电能，为IC卡芯片
供电。
4. 数据传输和交互：IC卡芯片获得电能后，可以进行数据处
理和交互。
比如读取数据、存储数据、进行加密操作等。
5. 反射信号回传：IC卡芯片通过调制自身的天线阻抗，将回
传的射频信号反射回读卡器。
读卡器通过接收到这个反射信号，可以获得IC卡芯片处理后的数据信息。
6. 数据解析和处理：读卡器接收到IC卡芯片反射回的信号后，会进行解析和处理，通常包括验证数据的完整性和正确性等。
在整个过程中，非接触式IC卡的工作原理主要依赖于射频信
号的传输和接收、电能的无线传输以及反射信号的回传。
这种工作方式具有安全性高、可靠性强、使用方便等特点，广泛应用于公交卡、门禁卡、身份证等领域。
ic卡刷卡原理
ic卡刷卡原理
IC卡的刷卡原理是利用射频识别技术，通过将包含芯片的IC
卡靠近刷卡设备或读卡器，进行非接触式的数据传输和识别。
其工作原理如下：
1. IC芯片：IC卡内部集成了一块芯片，该芯片存储了用户的
个人信息、账户信息等数据。
这些数据可以被读卡设备或读卡器读取。
2. 射频识别：IC卡和读卡设备之间通过射频信号进行数据传
输和识别。
当IC卡靠近读卡设备时，芯片内部的天线会接收
到读卡器发射的射频信号。
3. 双向通信：读卡器发送指令给IC卡，要求卡片提供特定的
数据。
IC卡通过芯片内部的处理器和存储器来处理这些指令，然后将请求的数据回传给读卡器。
4. 数据加密：为了保证数据的安全性，IC卡和读卡器之间的
通信通常采用加密算法进行数据加密。
这样可以防止非法用户通过截获射频信号来获取用户的敏感数据。
5. 验证和授权：读卡器接收到IC卡传输回来的数据后，会对
数据进行验证和解析。
如果验证通过，读卡器会将授权信息发送给相关系统，以完成支付、门禁、身份验证等功能。
总之，IC卡的刷卡原理是通过射频信号实现卡片和读卡器之
间的非接触式数据传输和识别。
使用加密算法保障数据的安全性，从而实现支付、认证等功能。
非接触式IC卡的工作原理
将一个电容器Cr 与阅读器的天线线圈并联，电容器电容的选择依据是：它与天线线圈的电感一起，形成谐振频率与阅读器发射频率相符的并联振荡回路。
该回路的谐振使得阅读器天线线圈产生非常大的电流，这种方法也可用于产生供远距离应答器工作所需要的场强。
应答器的天线线圈和电容器C1构成振荡回路，调谐到阅读器的发射频率。
通过该回路的谐振，应答器线圈上的电压U 达到最大值。
这两个线圈的结构也可以解释作变压器（变压器的耦合），变压器的两个线圈之间只存在很弱的耦合。
阅读器的天线线圈与应答器之间的功率传输效率与工作频率f 、应答器线圈的匝数n 、被应答器线圈青年路的面积A 、两个线圈的相对角度以及它们之间的距离成比例。
随着频率的增加，所需的应答器线圈的电感，表现为线圈匝数“N ”的减少（135kHz ：典型为100~1000匝，13.56MHz ：典型为3~10匝）。
因为应答器中的感应电压是与频率成比例的，在较高频率情况下，线圈匝数较少对功率传输效率几乎没有影响。
因为电感耦合系统的效率不高，所以只适用于低电流电路。
只有功耗极低的只读应答器（<135kHz ）可用于1m 以上的距离。
具有写入功能和复杂安全算法的应答器的功率消耗较大，因而一般的作用距离为15cm ，尽管个别的可达到80cm 。
应答器到阅读器的数据传输负载调制：正如已经指出的那样，对电感耦合系统来说是一种变压器耦合型，即作为初级线圈的阅读器和作为次级线圈的应答器之间的耦合。
只要线圈之间的距离不大于0.16入（波长），并且应答器处于发送天线的近场之内，变压器耦合就是有效的。
如果把谐振的应答器（就是说，应答器的固有谐振频率与阅读器的发送频率相符合）放入阅读器天线的交变磁场中，那么该应答器就从磁场取得能量。
从供应阅读器天线的电流在阅读器内阻R1上的降压可以测得此附加功耗。
应答器天线上的负载电阻的接通和断开使阅读器天线上的电压发生变化，实现用远距离应答器对天线电压进行振幅调制，如果人们通过数据控制负载电压的接通和断开，那么这些数据就能够从应答器传输到阅读器，人们把这种数据传输方式称作负载调制。
非接触式IC卡技术简介
非接触IC卡技术简介第一章 IC卡与ID卡的区别第二章 M1卡和CPU卡的比较第三章非接触式IC卡主要产品简介非接触式IC卡由IC芯片、感应天线组成，然后封装在一个标准的PVC卡片中，芯片及天线电路无任何外露部分。
非接触式IC卡的读写过程，是由IC芯片与读写器之间在一定的距离范围内(通常为5－15mm)，通过无线电波的传递来完成芯片数据的读写操作。
非接触式IC卡是一种无源体，其工作原理是：当读写器对卡进行读写操作时，读写器发出的信号由两部分叠加组成：一部分是电源信号，该信号由卡接收后，与其本身的L/C 产生谐振，产生一个瞬间能量来供给芯片工作。
另一部分则是结合数据信号，指挥芯片完成数据的修改、存储等，并返回给读写器，完成一次读写操作。
本公司拥有全球最先进的感应卡自动封装线，超净化的生产环境、领先的超声波自动绕线和碰焊技术、ISO9001的全面质量管理体系、严格的品质检测，专业生产的高频、低频和双界面卡出口欧洲、美国、南韩及台湾等地。
同时我们不断开发适应特殊应用环境的高性能感应卡，在抗高温、抗折和采用环保材料方面处于业界领先地位。
主要产品包括：Mifare 1 S50、Mifare 1 S70；Mifare UtraLight IC U1；I·CODE 1、I·CODE 2；Hitag1、Hitag 2；Inside 2K、Inside 16K；Temic e5551；Atmel T5557、88RF256-12；TK4100；μEM EM4100、EM 4102、EM4069、EM4150；ST SR176、SRIX4K；Tag-it HF-I、Tag-it TH-CB1A等。
第四章 Miafre 1 S50感应式IC卡芯片：Philips Mifare 1 S50存储容量：8Kbit，16个分区，每分区两组密码工作频率：13.56 MHz通讯速率：106KBoud读写距离：2.5～10cm读写时间：1～2ms工作温度：－20℃～85℃擦写寿命：>100,000次数据保存：>10年外形尺寸：ISO标准卡85.6x54x0.80 / 厚卡/ 异形卡封装材料：PVC、ABS、PET、PETG、0.13mm铜线封装工艺：超声波自动植线/ 自动碰焊执行标准：ISO 14443，ISO 10536典型应用：企业/校园一卡通、公交储值卡、高速公路收费、停车场、小区管理等技术资料：S50 PDF(中文) S50 PDF(英文) 合同附件Mifarel卡相关使用说明第五章耐高温感应卡采用进口耐高温材料复合而成，具抗高温、耐折的优越特性，在车头高温曝晒不易变形，不影响功能特性，配合我们的感应卡读写器，广泛应用在高速公路收费和小区管理。
IC卡工作原理
IC卡工作原理IC卡（Integrated Circuit Card），也称为智能卡或芯片卡，是一种集成了微处理器和存储器的塑料卡片。
它具有存储和处理数据的能力，被广泛应用于各种领域，如支付系统、身份验证、门禁控制等。
IC卡的工作原理可以分为以下几个步骤：1. 供电：IC卡需要外部供电才能正常工作。
一般情况下，IC卡使用的是非接触式供电方式，即通过无线电频率进行能量传输。
当IC卡靠近读卡器时，读卡器会向IC卡发送一定的能量，IC卡通过接收并转换这些能量来获取所需的电力。
2. 通信：IC卡与读卡器之间通过接触或非接触方式进行通信。
非接触式通信是通过无线电频率进行的，而接触式通信则是通过接触卡片上的金属接点进行的。
通信过程中，读卡器向IC卡发送指令，IC卡接收并解析指令，然后返回相应的数据给读卡器。
3. 数据处理：IC卡内部的微处理器负责处理接收到的指令和数据。
它可以执行各种算法和逻辑操作，如加密解密、数据存储和读取等。
通过这些处理，IC卡可以实现各种功能，如身份验证、数据存储和交易处理等。
4. 存储：IC卡内部有一定的存储器，用于存储用户数据和应用程序。
存储器可以分为非易失性存储器（EEPROM）和易失性存储器（RAM）。
非易失性存储器用于长期保存数据，即使断电也不会丢失；而易失性存储器用于临时存储数据，断电后数据会丢失。
5. 安全性：IC卡具有较高的安全性能。
它可以通过加密算法对数据进行保护，防止数据被非法获取或篡改。
此外，IC卡还可以采用许多安全措施，如密码验证、防伪设计和物理封装等，以提高其安全性能。
总结起来，IC卡工作原理是通过供电、通信、数据处理和存储等步骤实现的。
它具有较高的安全性能和灵活的功能扩展性，广泛应用于各个领域，为人们的生活带来了便利和安全保障。
