某县市政污水管道施工组织设计第一章工程概述一、项目特点：本工程为某县市政雨水、污水管道施工工程，规划由吴家水泉沟至化工厂钢筋混凝土管道940米。
中山街、新建街、农林路、青年路排水渠3860米，总长为4800m。
桩0+035到桩1+290之间管材采用d600钢筋混凝土管，其余为预制混凝土快件砌筑的排水渠，钢筋混凝土盖板。
要求2007年3月22日开工，2007年5月10日竣工.二、现场自然条件：根据市区气象部门提供的材料，在施工期间主导风向为东南风，雨期在6月到10月。
最高气温在7月中旬到8月中旬，达39~40°C。
最低温度在1~2月份，达-4~-5°C。
对施工没有很大的影响。
根据地质勘探资料，土质为四类土，地形较平坦，地下水位平均在地下3.6m深处。
三、交通条件和服务设施：本工程处于市区，有比较便利的运输网络，同时，本工程回填材料大多可取于挖方段，故运入材料相对上比较少。
项目沿线有通讯及医疗服务，电力由业主接到现场变压器，场内布线自行考虑。
为确保施工的连续性，在施工时必须考虑部分自备电源以保证施工的需要。
四、施工概况1、本工程为市政污水管道安装施工工程，包括干管与检查井的施工。
2、管材及规模：名称规格单位数量备注钢筋混凝土管 D500 m 500 平口管钢筋混凝土管 D600 m 440 平口管排水渠 1200*800 m 3860 橡胶圈接口污水检查井φ2000座 37 污水检查井φ2500座 63 3、桩0+350到桩1+290的施工为顶管施工，相关事宜可参考《实用给水排水工程施工手册》、《给水排水管道工程施工与验收规范》等资料。
五、设计编制依据：1、施工图：以《污水管线平面图》《污水管线纵断面图》及其设计总说明为本次施工依据。
2、管道铺设及检查井的砌筑：以《全国通用给水排水标准图集》为施工依据。
3、预算依据：《甘肃省省市政工程预算定额》、《甘肃省市政工程定额平凉地区基价》。
顶管施工设计方案
顶管施工设计方案一、工程概述本次顶管施工工程位于具体地点，旨在解决具体问题或需求。
工程沿线地质条件复杂，需要穿越穿越的地层或障碍物，施工难度较大。
顶管施工段长度为具体长度，管径为具体管径。
管道的用途为用途说明，如排水、供水等。
二、施工准备1、技术准备熟悉施工图纸和相关技术规范，进行详细的技术交底。
对施工区域进行地质勘察，了解地层情况，为顶管施工提供依据。
制定施工测量方案，确定测量控制点。
2、材料准备根据设计要求，采购符合标准的顶管管材。
准备好所需的各类建筑材料，如水泥、砂、石子等，并确保材料质量合格。
3、设备准备配备性能良好的顶管掘进机，根据地质条件和管径选择合适的型号。
准备好千斤顶、油泵、压浆泵等顶进设备。
确保各类施工机械和设备的完好率，提前进行调试和维护。
4、现场准备清理施工现场，拆除障碍物，平整场地。
修筑施工便道，确保运输车辆通行顺畅。
布置临时水电线路，满足施工需求。
三、顶管施工工艺流程1、工作井和接收井施工根据设计要求，采用具体施工方法，如沉井法、逆作法等进行工作井和接收井的施工。
确保工作井和接收井的尺寸、深度和结构符合设计要求，井底进行加固处理。
2、顶管机安装将顶管机吊运至工作井内，进行安装和调试。
安装好顶进导轨，保证顶管机的平稳运行。
3、顶进施工启动顶管机，开始顶进。
在顶进过程中，严格控制顶进速度、出土量和顶力。
及时进行测量和纠偏，确保顶管的轴线偏差在允许范围内。
同步进行注浆，填充管道周围的空隙，减少地面沉降。
4、管道接口处理每节管道顶进完成后，及时进行接口处理。
接口形式采用具体接口形式，如橡胶圈接口、焊接接口等。
确保接口密封良好，不漏水、不渗泥。
5、中继间设置当顶进距离较长时，根据顶力计算结果，合理设置中继间。
中继间的安装和拆除应严格按照操作规程进行。
6、到达接收井顶管机接近接收井时，应放慢顶进速度，加强测量和监控。
顶管机准确进入接收井后，拆除顶管机，进行管道封口处理。
四、施工质量控制1、管材质量控制对管材的外观、尺寸、强度等进行检验，不合格的管材严禁使用。
顶管工程的设计与施工组织设计
顶管工程的设计与施工组织设计顶管工程作为一种常见的地下管线敷设方式，广泛应用于城市建设和基础设施建设中。
在顶管工程的实施过程中，合理的设计和施工组织设计是确保施工质量和工期的关键要素。
本文将就顶管工程的设计与施工组织设计进行探讨，从理论和实践的角度，提出相关的要点和建议。
一、顶管工程的设计1. 工程前期调研与选址在进行顶管工程设计前，必须进行工程前期的调研与选址工作。
这一阶段的目的是确定工程的地理条件、土质情况、地下管线情况等，为后续的设计提供基础数据。
2. 工程设计方案制定顶管工程的设计方案需要综合考虑地质、水文、交通、管线、环境等因素，并进行初步的勘察与测量工作。
设计方案应该明确规定管道的走向、坡度、材质和直径等。
3. 施工技术方案设计施工技术方案是顶管工程设计的重要组成部分，它涉及到施工方法、施工顺序、施工工艺等方面。
在设计时应该充分考虑施工的安全性、经济性和可行性。
4. 施工准备工作设计施工前的准备工作是确保顶管工程施工顺利进行的前提。
准备工作设计应该包括施工人员培训、材料采购、机械设备调配等方面。
二、施工组织设计1. 施工队伍组织施工队伍组织是顶管工程施工组织设计的关键环节。
应根据工程规模和施工进度，合理划分施工班组，并确保施工人员具备相应的技术资质。
2. 施工工序安排顶管工程涉及到多个施工工序，如导向钻爆破、顶管机推进、管道焊接等。
施工组织设计应合理安排各个工序间的顺序和时间，确保施工的连续性和高效性。
3. 施工质量控制顶管工程施工质量的控制是施工组织设计中的重要内容。
应制定出质量控制方案，并设立质量检查和验收制度，确保施工质量符合标准要求。
4. 安全管理措施顶管工程施工中存在一定的安全风险，施工组织设计应细化安全管理措施。
包括对施工人员的安全培训、施工现场的安全设施设置、应急救援预案等。
三、顶管工程设计与施工组织设计的优化措施1. 引入新技术随着科技的进步，顶管工程设计与施工组织设计可以引入新的技术手段，如三维模型设计、数字化施工管理等，提高设计和施工的准确性和效率。
顶管工程施工流程设计
顶管工程施工流程设计1. 引言本文档旨在设计顶管工程的施工流程，以确保施工过程高效顺利，并在工程质量、安全和进度方面达到预期目标。
2. 施工前准备在开始工程施工前，需要进行以下准备工作：- 检查设备和材料的数量和质量，确保符合规范要求；- 制定施工计划，包括工作分解结构、工期安排和资源配备；- 组建施工团队，明确各人员的职责和责任；- 安排必要的培训和技术指导，确保施工人员具备相应的知识和技能；- 进行现场勘察和测量，了解地形地貌、地质条件等信息。
3. 施工流程3.1 开挖施工- 根据设计要求，进行开挖工作，并按照设计施工剖面进行清理和整平；- 确保开挖底面的坚实和平整，做好防止坍塌和水浸问题的措施；- 定期检查土方开挖的尺寸和精度，及时修正偏差。
3.2 安装顶管- 根据设计要求和顶管的特性，进行顶管的安装工作；- 确保顶管的位置准确、稳固，连接紧密，并按要求进行固定和密封；- 定期检查顶管的安装质量和连接情况，及时修复漏水和其他问题。
3.3 材料运输和管理- 管理和调配施工所需的材料和设备；- 确保材料的质量和数量符合要求，避免浪费和损坏；- 做好材料的入库、出库和盘点工作，确保材料的有效管理。
3.4 后续工作- 完成顶管的安装后，进行必要的测试和调试工作；- 进行施工的收尾工作，如清理现场、整理施工记录等；- 编制施工报告，总结工程施工的经验和教训；- 正式交付工程，并进行验收和结算工作。
4. 安全措施在顶管工程的施工过程中，应采取以下安全措施来保障施工人员和设备的安全：- 严格执行安全操作规程，加强施工现场的安全管理；- 配备必要的安全防护设备和器材，并确保使用正确和有效；- 做好施工人员的安全培训和教育，提高安全意识；- 定期进行安全检查和隐患排查，并及时整改和处理。
5. 质量管理为确保顶管工程的质量，应采取以下措施：- 严格按照设计要求和相关规范进行施工；- 做好材料的质量验收和管理，杜绝使用不合格材料；- 定期进行工程质量检查和测试，及时发现和处理质量问题；- 做好施工记录和档案管理，保留相关资料和证明文件。
顶管工程施工设计
顶管工程施工设计一、工程概况本工程为XX市供水管道工程，拟采用非开挖方式进行管道敷设。
由于地形复杂，交通繁忙，为了减少对交通和环境的影响，降低工程成本，本项目采用顶管施工技术。
顶管施工是一种地下管道敷设方法，通过顶管设备将管道从工作井顶进至接收井，具有施工速度快、对地面交通和环境干扰小、工程质量高等优点。
二、施工设计1. 施工工艺本项目采用手掘式顶管施工，顶管直径为DN2000mm，顶管长度为82m。
顶管设备选用320t液压千斤顶，导轨采用重轨，后背采用组合钢结构。
顶管施工过程中，采用泥水平衡方法，确保施工安全。
2. 施工准备（1）施工现场准备：根据工程设计和实际情况，合理布置施工现场，设置施工临时道路、水电供应设施等。
（2）设备及材料准备：提前采购和调试好顶管设备、材料，确保设备性能良好，材料质量符合要求。
（3）人员准备：组织具有丰富顶管施工经验的施工队伍，进行技术培训和安全教育。
3. 施工步骤（1）施工前，对施工区域进行调查，了解地下管线分布情况，确保施工安全。
（2）制作工作井和接收井，工作井尺寸应满足顶管设备安装和操作要求，接收井应保证管道顺利进入。
（3）安装导轨，确保导轨安装顺直、平行、等高，轴线与管道轴线重合。
（4）设置后背，后背应有足够的强度，且压缩变形要均匀，满足使用千斤顶的着力中心高度不小于后背高度的1/3。
（5）安装顶镐支架、顶镐、油站，顶镐安装要求水平、等高、对称、纵向坡度与管道设计坡度一致。
（6）顶管施工过程中，采用泥水平衡方法，控制顶管前端的土压力，确保施工安全。
（7）顶进过程中，定期检查管道偏差，及时调整，确保管道轴线符合设计要求。
（8）顶管施工完毕，进行管道接头处理，确保管道连接牢固、密封。
4. 施工质量控制（1）严格把控材料质量，确保原材料、焊接材料等符合国家相关标准。
（2）加强施工过程控制，对顶管设备、施工工艺、管道接头等进行检查，确保施工质量。
（3）施工过程中，做好测量工作，定期检查管道轴线和标高，确保工程精度。

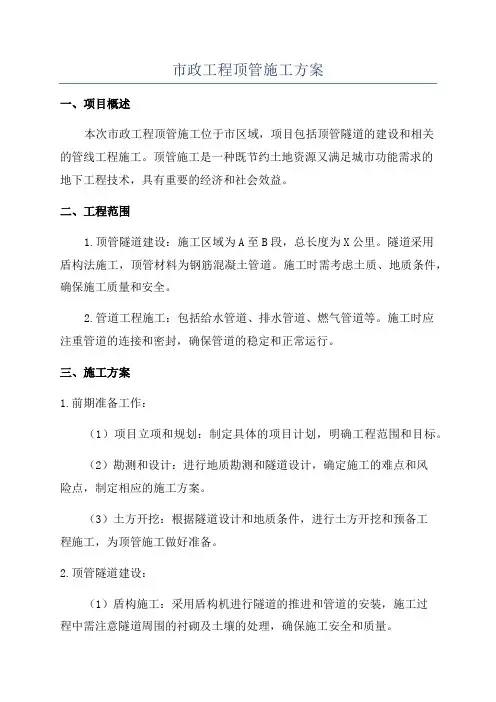

市政工程顶管施工方案
市政工程顶管施工方案一、项目概述本次市政工程顶管施工位于市区域，项目包括顶管隧道的建设和相关的管线工程施工。
顶管施工是一种既节约土地资源又满足城市功能需求的地下工程技术，具有重要的经济和社会效益。
二、工程范围1.顶管隧道建设：施工区域为A至B段，总长度为X公里。
隧道采用盾构法施工，顶管材料为钢筋混凝土管道。
施工时需考虑土质、地质条件，确保施工质量和安全。
2.管道工程施工：包括给水管道、排水管道、燃气管道等。
施工时应注重管道的连接和密封，确保管道的稳定和正常运行。
三、施工方案1.前期准备工作：（1）项目立项和规划：制定具体的项目计划，明确工程范围和目标。
（2）勘测和设计：进行地质勘测和隧道设计，确定施工的难点和风险点，制定相应的施工方案。
（3）土方开挖：根据隧道设计和地质条件，进行土方开挖和预备工程施工，为顶管施工做好准备。
2.顶管隧道建设：（1）盾构施工：采用盾构机进行隧道的推进和管道的安装，施工过程中需注意隧道周围的衬砌及土壤的处理，确保施工安全和质量。
（2）通风与防水：隧道建设完成后，进行通风和防水工程施工，确保顶管的功能和使用安全。
3.管道工程施工：（1）管道连接：采用专业的管道连接工艺，确保管道连接牢固和密封，防止管道泄漏和破坏。
（2）管道测试：施工完成后，进行管道测试，确保管道运行正常和质量可靠。
4.安全措施：（1）施工现场安全：设立合理的施工现场围挡和警示标志，加强安全巡检和施工人员培训，确保施工现场安全。
（2）应急预案：制定应急预案，适时做好各种应急处理，确保施工过程中的安全和顺利进行。
四、施工管理1.施工组织：成立专业的施工管理团队，负责项目的组织、协调和管理工作，制定详细的施工计划和进度。
2.资源调配：合理调配施工所需的人员和物资资源，确保施工进度和质量。
3.进度控制：制定详细的工作计划，并按照计划进行施工，及时调整进度，确保施工按时完成。
4.质量管理：设置专门的质量检验团队，进行工程的质量把关和验收，确保施工质量达到标准要求。
顶管工程的设计与施工
顶管工程的设计与施工顶管工程是一种常用于城市地下管线建设的施工方法，它以无需挖掘大面积开挖为特点，能够有效降低对地面交通和市容的影响。
本文将探讨顶管工程的设计与施工过程，并介绍一些建议和技巧以确保工程的顺利进行。
一、概述顶管工程是一种通过推土机推动钢管穿越地下的一种工艺。
与传统开挖施工相比，顶管工程具有施工速度快、环境污染小等优点。
设计与施工过程是确保工程质量的关键。
二、设计阶段1. 地质勘察在进行顶管工程设计之前，必须进行详细的地质勘察，包括地下水位、土壤类型、地下管道等情况的调查。
这些信息将决定顶管的设计参数，如管道的直径、钢板厚度等。
2. 结构设计顶管的结构设计要考虑到地下管道的位置和埋深，并根据地质情况选择适当的材料。
合理的结构设计能够提高顶管的稳定性和承载能力。
3. 建立施工方案在设计阶段，需要建立施工方案，明确施工过程中的工艺、工序和施工要求。
施工方案应包括顶管设备选择、施工工艺流程、工期安排等内容。
三、施工阶段1. 准备工作施工前要对施工现场进行详细的勘察和标记，并确保施工区域周围的交通和环境安全。
同时，要检查所使用的设备和材料是否符合设计要求。
2. 准备材料和设备施工过程中要确保所需要的材料和设备齐全，并对其进行检查和验收。
材料和设备的质量直接影响施工的顺利进行和质量控制。
3. 施工过程顶管施工过程主要分为钢管推进和管道连接两个部分。
在钢管推进过程中，要加强对推土机和站控室的监控，确保操作正常。
在管道连接过程中，要进行质量检查，确保连接牢固。
4. 工程验收施工完成后，要对施工质量进行全面检查和验收。
包括对顶管的各项技术指标、管道连接处的密封性等进行检测，以确保工程质量达标。
四、注意事项1. 安全施工顶管施工中必须强化安全意识和施工管理，严格按照相关安全规定执行。
特别要注意地下管线等隐患，确保施工过程的安全。
2. 质量控制顶管施工质量的控制是确保工程质量的关键。
要加强工程管理，建立健全的质量控制体系，从施工前准备到施工过程，再到工程验收，都要进行严格的质量把关。
