中频电炉的原理及电容出现烧坏的原因
中频电炉原理及维修
中频电炉原理及维修中频电炉是一种利用电磁感应加热的设备，其原理是通过感应线圈产生的交变磁场来加热金属材料。
中频电炉主要由感应线圈、电源设备、水冷系统和控制系统等部分组成。
在工业生产中，中频电炉被广泛应用于金属熔炼、热处理和锻造等领域。
本文将介绍中频电炉的工作原理和常见故障维修方法。
中频电炉的工作原理。
中频电炉是利用感应加热原理进行加热的设备。
当电源设备供电时，感应线圈内会产生交变磁场，金属材料放置在感应线圈中时，会受到感应电流的影响而产生热量。
这种加热方式具有加热速度快、能耗低、环保等优点，因此在工业生产中得到了广泛应用。
中频电炉的维修方法。
1. 电源故障，当中频电炉出现电源故障时，首先要检查电源线路是否正常，保证电源供应稳定。
其次，需要检查电源设备是否损坏，如果发现电源设备故障，需要及时更换或修理。
2. 感应线圈故障，感应线圈是中频电炉中的重要部件，如果感应线圈出现故障，会导致加热效果不佳甚至无法正常工作。
在维修感应线圈时，需要先检查线圈是否有断裂或短路现象，然后进行修复或更换。
3. 控制系统故障，中频电炉的控制系统包括温度控制、功率控制等部分，如果控制系统出现故障，会导致加热温度不稳定或无法正常控制。
在维修控制系统时，需要检查控制器、传感器等设备是否正常，及时进行调整或更换。
4. 水冷系统故障，中频电炉的水冷系统对于保证设备正常工作起着至关重要的作用，如果水冷系统出现故障，会导致设备过热甚至损坏。
在维修水冷系统时，需要检查水冷设备是否正常运行，及时清洗和更换冷却水。
5. 安全保护故障，中频电炉在工作过程中需要保证安全，如过载保护、漏电保护等功能。
如果安全保护系统出现故障，会影响设备的安全性能。
在维修安全保护系统时，需要检查保护设备是否正常，及时修复或更换故障部件。
维修中频电炉时，需要注意安全操作，确保设备处于停机状态并断开电源后进行维修。
同时，要根据实际情况选择合适的维修方法和工具，确保维修效果。

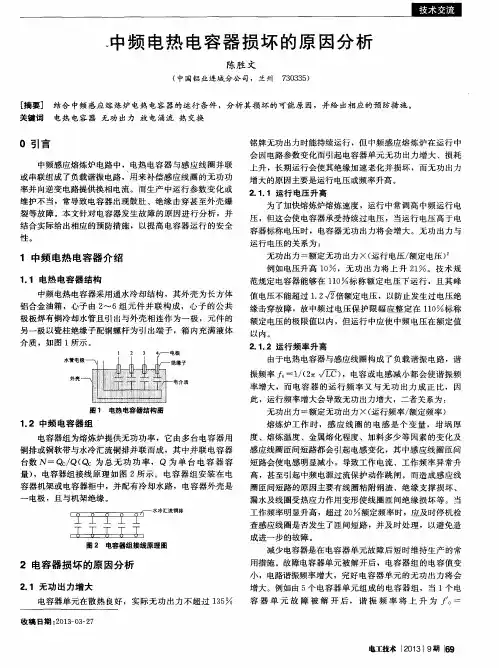

中频电热电容器损坏的原因分析
１ 中 频 电 热 电容 器 介 绍
１ ． １ 电热 电容器 结构
中频 电热 电容器采用通水冷却结构 ，其外壳为长方体 铝合金油箱 ，心子 由 ２ ～６ 组 元件并联 构成 ，心子 的公共 极板焊有铜冷却水管且引出与外壳相连作为一极 ，元件 的 另一极 以瓷柱绝缘子配铜螺杆为 引出端子 ，箱 内充满液体
水 冷 式 热交 换器 来 带 走 电容 器产 生 的热 量 。热 交 换 器 有 内 循 环 和外 循 环 两路 水 路 ：内循 环 使 用 软 化 水 ，通 过 循 环 泵 循 环 冷 却 电容 器 ；外 循环 使 用 自来 水 ，通 过 热 交换 器 冷却 内循 环水 。 电容器 冷 却水 路 如 图 ４ 所示 。
图 ２ 电容器组接线原 理图
２ 电容 器 损 坏 的原 因分 析
２ ． １无 功 出力增 大
电容器单元在散 热 良好 ，实际无功 出力不超过 １ ３ ５ ％
收 稿 日期 ： ２ ０ １ ３ － ０ ３ － ２ ７
用措施。故障电容器单元被解开后，电容器组 的电容值变 小，电路谐振频率增 大，完好 电容器单元 的无功 出力将会
圈 匝 间短 路 的原 因主要 有 线 圈 粘 附 钢 渣 、绝 缘 支 撑 损 坏 、 漏 水 及 线 圈受 热 应力 作 用 变 形使 线 圈 匝 间绝 缘 损 坏 等 。 当
图 １ 电热 电容 器 结 构 图
１ ． ２ 中频 电容器 组
电容器组为熔炼炉提供无功功率 ，它 由多 台电容器用 铜排或铜软带 与水冷汇流铜排并联而成 ，其中并联 电容器 台数 Ｎ— Ｑ ｃ ／ Ｑ（ Ｑ ｃ为 总无 功 功 率 ，Ｑ 为单 台电 容 器容 量） ，电容器组接线原理如 图 ２所示 。电容器组 安装在 电 容器机架或 电容器柜 中，并 配有冷却水路 ，电容器外壳是
中频电炉原理及维修
中频电炉原理及维修中频电炉是一种通过电磁感应原理加热的设备，主要由电源系统、电磁腔体、感应线圈和工作台组成。
它主要适用于金属材料的加热处理，如熔化、铸造、锻造等工艺。
中频电炉的工作原理是通过电源系统提供交流电源，经过整流、滤波、逆变等处理，将低频电能转化为中频电能。
中频电能由感应线圈产生的磁场感应到工作台上的金属物体，将电能转化为热能，使金属物体升温。
中频电炉的主要构造是电磁腔体和感应线圈。
电磁腔体是一个密闭的空间，用于容纳感应线圈和工作台，防止能量散失。
感应线圈是中频电炉的核心组件，它由铜管绕成，并与电源系统相连。
当电源系统提供交流电源时，感应线圈中产生的磁场感应到工作台上的金属物体，从而产生涡流，将电能转化为热能，使金属物体加热。
中频电炉的维修主要包括以下几个方面：1. 电源系统维修：电源系统是中频电炉的关键部件，若出现故障需要进行维修。
常见的故障包括电源供电异常、整流电路损坏等。
维修时需要检查电源的电压、电流以及整流电路的元件，如二极管、电容等，以确定故障原因并进行修复。
2. 感应线圈维修：感应线圈是中频电炉中的重要部件，若线圈出现断线、短路等情况都需要进行维修。
维修时需要首先检查线圈的连接情况，重新焊接断开的线路，修复短路情况。
同时，还需要检查线圈的绝缘情况，如有损坏需要及时更换。
3. 工作台维修：工作台是中频电炉接触金属物体的部位，如果工作台出现变形、损坏等情况都需要进行维修。
维修时需要对工作台进行检查，如有变形需要修复，如有损坏需要更换。
同时，还需要保证工作台的平整度和表面光洁度，以提高加热效果。
4. 温度控制系统维修：温度控制系统是中频电炉中的重要部件，用于控制加热温度。
如果温度控制系统出现故障，加热温度可能无法达到要求。
维修时需要检查温度控制仪表的连接情况，并根据需要进行调整或更换。
综上所述，中频电炉通过电磁感应原理将电能转化为热能，实现金属材料的加热处理。
维修中频电炉需要对电源系统、感应线圈、工作台和温度控制系统等进行检查和修复，以保证设备的正常工作和加热效果。
中频电炉原理
中频电炉原理
中频电炉是一种常见的工业加热设备，它采用了电磁感应原理实现材料加热。
它的工作原理如下：
1. 电磁感应原理
中频电炉利用电磁感应现象实现加热。
当通过中频电炉的线圈通电时，会在线圈周围产生一个强大的交变磁场。
当导体（如金属块）置于该磁场中时，导体内部的自由电子受到磁场的作用而产生运动，从而导致导体发热。
2. 电磁感应加热
中频电炉中的线圈通电后，产生的交变磁场能够穿透金属块并进一步感应导体内部的电流。
这种感应电流称为涡流，它主要集中在导体表面附近。
由于涡流通过导体时会受到电阻的阻碍，导致导体发热。
3. 热效应
当导体表面的涡流通过电阻时，会产生热量。
这是因为电流通过电阻时会发生能量损耗，转化为热能。
导体表面的热量会向内部传导，导致整个导体加热。
4. 加热效果
中频电炉的加热效果取决于多个因素。
首先是导体的材料和形状，这会影响涡流的分布和电阻。
其次是线圈的电流频率和强度，这会影响磁场的强度和导体内部涡流的大小。
最后是导体与炉体的接触情况，这会影响热量的传导和损失。
中频电炉的工作原理基于电磁感应，通过涡流的产生和热效应来实现材料的加热。
它具有加热速度快、效率高、温度均匀等优点，被广泛应用于钢铁、有色金属、机械制造等行业的熔炼、铸造和加热过程中。
总结起来，中频电炉是利用电磁感应原理实现加热的设备。
通过线圈产生的交变磁场感应导体内部的涡流，导致导体发热。
这种加热方式具有快速、高效、均匀的特点，被广泛应用于工业生产中。
导致中频炉变压器烧坏的原因是什么
中频电炉是一种将工频50HZ交流电转变为中频(300HZ以上至10000 HZ)的电源装置，由变频装置、炉体、炉前控制等几部份组成。
中频炉在使用中会出现变压器被烧坏的问题，严重影响作业的进度，所以要及时找出故障原因，针对出来，那么，导致中频炉变压器烧坏的原因是什么。
导致中频炉变压器烧坏的原因大多由泄放电感虚接开路引起，在升压负载中，串联和并联两个电容器两端的电压不会决定一致，放电的时间长短也不一样，因此会在电容器组积累直流电荷。
直流电荷要通过泄放电感释放，泄放电感开路，电容上的直流电荷通过中频变压器释放，中频变压器的容量又小，承受不了就会被烧坏。
以上就是导致中频熔炼炉变压器烧坏的原因是什么，大家在操作的时候要注意。
中频电炉原理
中频电炉原理一、中频电炉简介中频电炉是一种利用电磁感应加热的热处理设备，广泛应用于冶金、机械加工、建材等行业。
那么中频电炉是如何工作的呢？二、电炉工作原理中频电炉的工作原理基于电磁感应加热效应，通过电磁感应将电能转化为热能。
具体的工作原理如下：2.1 电源供电中频电炉使用三相供电，通过整流电路将交流电转换为直流电，并通过逆变电路将直流电转换为中频交流电。
中频电炉通常使用频率在1 kHz至20 kHz之间的交流电源。
2.2 电磁感应电炉中的感应线圈（线圈数量根据电炉设计不同而有所不同）产生强大的磁场。
当通电时，感应线圈中的电流会产生磁场，这个磁场会穿过炉料并感应其中所含的磁性物质。
2.3 炉料加热当炉料中存在磁性物质时，由于磁场的作用，炉料内部会产生涡流。
根据涡流效应，炉料内部的涡流会产生热量，实现对炉料的加热。
2.4 加热效果中频电炉的加热效果受到炉料本身的磁导率和电导率的影响。
磁导率高的炉料对磁场的吸收更强，能产生更多的涡流，因此加热效果更好。
而电导率高的炉料对电流的传导更好，同样能产生更多的涡流，加热效果也更好。
三、中频电炉优势中频电炉相比于其他传统加热方式具有以下的优势：3.1 高效节能中频电炉由于采用电磁感应加热原理，能够直接将电能转化为热能，因此能够实现高效的能量利用，减少能源浪费。
3.2 温度控制精确中频电炉能够通过控制电炉的供电电压、频率和工作时间，精确控制炉料的加热温度，实现对工件加热过程的精确控制。
3.3 加热速度快由于中频电炉能够将电能迅速转化为热能，加热速度相比于传统加热方式更快。
这对于工业生产来说，能够提高生产效率。
3.4 环保相比于燃烧加热方式，中频电炉不产生废气、废水和灰渣等污染物，减少了对环境的污染。
四、中频电炉应用领域中频电炉在许多行业中都有着广泛的应用。
以下是中频电炉的一些典型应用领域：4.1 冶金行业中频电炉在冶金行业中被广泛应用于金属熔炼、铸造和热处理过程。
中频熔炼炉的电气工作原理及常见故障的处理方法
中频熔炼炉的电气工作原理及常见故障的处理方法江西新钢机械制造有限公司属于铸造兼机械加工行业，承担钢件、铸件、铸件产品的铸造，这些产品的熔炼浇铸均靠中频熔炼炉完成，中频熔炼炉共7台，分别为5t、3t、1.5t、0.75t、0.5t。
它们的电气控制系统均大同小异、无两样，只是使用的关键器件如电抗器、晶闸管、电容、负载线圈大小、容量及参数不同而已。
从上世纪九十开始使用至今，对中频炉的工作原理及使用条件、电气部件的使用寿命、使用环境、以及将要或已经出现的故障掌握得十分清楚，分析处理电气故障得心应手，在此，根据自己掌握知识及多年积累分析、处理中频炉电气控制系统故障方法作一个总结，供同行参考借鉴。
中频炉工作原理中频炉电源工作原理由国家电网提供的三相工频交流电源经过三相全控整流桥（器件采用晶闸管）整流形成电压可调的脉动直流电，经过电抗器LD滤波成平滑的直流电送到单相逆变桥（器件采用晶闸管），从逆变桥输出高于工频几十倍至几百倍的中频单相交流电至负载，其负载是由感应线圈（含加热炉料）及中频电热电容器组成的LC串并联振荡电路，该电路对负载的适应较强，运行稳定性可靠；其额定功率可以通过调节整流触发脉冲控制角来改变输出电压，以达到功率调节的目的；其输出频率由负载LC并联振荡器的谐振频率f决定，由于逆变桥触发脉冲控制信号取自负载回路，所以当负载回路LC参数发生变化时，逆变桥输出频率也能相应发生变化，起到自动调频作用。
中频炉常见故障分析及处理方法中频炉电气安装调试正常使用后，出现的故障主要体现在电气控制主回路、整流控制板、主板和逆变推动板上。
常见故障一般情况下，可以把中频电源的故障按照故障现象分为完全不能起动和起动后不能正常工作两大类。
作为一般的原则，当出现故障后，应在断电的情况下对整个系统作全面检查，它包括以下几个方面：开机设备不能正常起动故障现象：起动时直流电流大，直流电压和中频电压低，设备声音沉闷过流保护。
分析处理：逆变桥有一桥臂的晶闸管可能短路或开路造成逆变桥三臂桥运行。
中频炉电容器损坏的3种原因及维修方法
中频炉电容器损坏的3种原因及维修方法
电热电容器用于补偿中频电炉的无功功率，中频电炉中由于处在高压大电流工作状态，无功功率电热电容器需要采用水冷，应认真维护保养，确保正常工作条件。
中频炉维修中通常损坏电容器的主要原因表现为以下几方面：
1.中频电炉过电压：
1.1 炉衬偏厚：
导致负载变高，功率变小，电容器电压波动增大。
1.2起炉过快：
在出钢后起炉短时间内，炉膛内没有钢水，炉料之间的短路放电，造成频率电流的闪动，负载谐振点漂移幅度大，容易造成短时的逆变角度过大，逆变电压瞬间升高
1.3 炉料太差：
在起炉后的一段时间内，电流和频率很低，直流电抗的能量连续给电容充电。
若负载变轻后，电容器的低频振荡增大，容易造成电容器单方向过电压。
2．中频电炉过热：
2.1 冷却水不合格：
积垢会造成散热能力不足，电容器表芯温差大，中心耐压降低。
水流量不足，会引起电容器整体温升偏高。
腐蚀性太强会引起水冷盘管局部点渗漏，冷却水与绝缘油混合，造成绝缘能力大大降低。
2.2 导电桩头松动：
电热电容器因电流大，引出桩头较多。
因工作热态和出钢停机的冷态不断交替，容易引起桩头松动。
需要定期检查旋紧螺丝。
2.3 环境温度过高：
环境通风不良，环境温度过高，因水冷盘管贴近电容器外壳，外壳吸收的热量也是通过盘管带走的，降低了水冷盘管的冷却能力。
3．中频电炉过电流：
3.1 超频率：电容器的电流大小，与频率成正比。
通常表现在满炉钢水时，电容器损坏。
因为满炉时频率最高，电流最大。
3.2 电容器短路：某一电容器短路会引起周围电容器短路放电，产生瞬间大电流。
中频熔炼炉的电气工作原理及常见故障的处理方法
中频熔炼炉的电气工作原理及常见故障的处理方法中频熔炼炉是一种使用中频电磁感应对金属材料进行熔炼或加热的设备。
它通过将电源输出的交流电通过补偿电容、电源变压器和中频电源装置进行整流、变压和中频电流输出。
电流经过感应线圈产生电磁场，金属材料在电磁感应作用下发生涡流，从而加热金属。
1.交流电通过电源输入熔炼炉的电源变压器。
2.电源变压器对交流电进行变压处理。
3.变压后的电流进入中频电源装置，通过电容补偿和中频逆变电路对电流进行整流和变频。
4.变频后的电流通过感应线圈形成高频交变磁场。
5.金属材料在高频交变磁场中发生涡流，从而使金属材料加热。
1.电源无输出：可能原因包括电源故障、电源线路开路或线路接触不良。
处理方法是检查电源状态和电源线路，并修理或更换故障部件。
2.中频电源闪断或无输出：可能原因包括电容故障、逆变器故障或感应线圈故障。
处理方法是检查电容、逆变器和感应线圈的状态，并修理或更换故障部件。
3.变压器过热或损坏：可能原因包括负载过重、变压器绕组接触不良或冷却系统故障。
处理方法是减轻负载、检查变压器接触及冷却系统，并修理或更换故障部件。
4.金属材料熔炼不均匀：可能原因包括感应线圈位置不正、金属材料分布不均或涡流不稳定。
处理方法是调整感应线圈位置、优化金属材料分布或调整电磁场参数。
5.金属材料烧损：可能原因包括温度过高、加热时间过长或金属材料质量不合格。
处理方法是控制加热温度和时间、检查金属材料质量并更换不合格材料。
总之，中频熔炼炉的电气工作原理是通过将交流电转换为中频交变磁场对金属材料进行加热。
常见故障的处理方法包括检查电源状态和线路连接、修理或更换故障部件，调整感应线圈位置和优化金属材料分布，以及控制加热温度和时间等。
中频电炉逆变桥晶闸管烧损故障排除方法
中频电炉逆变桥晶闸管烧损故障排除方法在介绍中频电炉逆变晶闸管烧损常见故障之前，我们先简洁的了解一下可控硅中频电源的基本工作原理：沟通电通过一个三相桥式整流电路，把50Hz的工频沟通电流整流成直流，再经过一个滤波器（直流电抗器）进行滤波，最终经逆变器将直流变为单相中频沟通（200Hz~8000Hz）以供应负载。
因此这种中频电源的工作原理实际就是：电网沟通--整流直流--中频沟通。
我们以3吨中频电炉为例，举例说明一下中频电源的工作原理：3吨中频电炉的电源供应是公司电网经过变压器，将570V工频50Hz 沟通电输送到电炉掌握电源，经过三相桥式整流，将570V沟通电，整流成为约750V直流电，经过电抗器滤波后，到逆变电路，经过逆变晶闸管2个桥臂交替导通，得到1000V的中频电源，经过补偿电容倍压后，将约为2000V的中频沟通电源输送到感应线圈，通过磁轭聚磁，涡流原理熔化铁水。
逆变晶闸管烧损，是中频电炉最常见，但最难排解的故障。
不管是过压还是过流引起的晶闸管烧损，一般状况都需要用排解法，缩小故障范围，排解故障。
另外的主要缘由是电流和大电压失控，引起的高电压失控中频电炉原理的电压升到肯定的值时，逆变器颠覆，无法在高阻抗下运行，元件的耐压降低或冷却效果不好，系统的绝缘性能降低，中频感应电炉电压上升时机器对地短路，检查中频电容和炉子。
干扰也可能引起，逆变触发线要高主电路一些。
另外就是大电流失控，中频电压的反压角过小，触发电路是否接触不良，另外还要留意关断时间的始终性。
以下总结出了修理技术人员在检修逆变晶闸管时可根据如下步骤，逐步进行排查，缩小故障范围。
第一步：炉体（1）感应线圈绝缘层有无损坏（2）感应线圈和磁轭之间的绝缘是否完好（3）水冷电缆有无鼓包、接头是否松动（4）炉体冷却水管有无渗漏和堵塞（5）接地爱护是否完好注：在确定各排查点完好后，倒换炉体送电试炉。
其次步：换炉开关（1）换炉开关之间要完全分开，没有导体搭接（2）换炉开关触头要平整，有效结合（3）换炉开关水冷管道畅通注：停电后，认真检查换炉开关各个部位元件。
中频电炉原理维修学习
中频电炉原理维修学习
中频电炉是一种常见的电炉类型，其原理和维修方法可以简单描述如下：
原理：
中频电炉采用了交流电源先将电能转换为高频电能，再经过电容器和电感器的串联产生高频交流电流。
这种高频电流通过炉内的感应线圈，在感应线圈和熔炉中产生电磁感应，使炉料受到交变电流的加热作用，达到熔炼的目的。
维修学习：
1. 安全措施：维修中频电炉时，必须先切断电源并进行放电处理，以免触电。
同时，佩戴绝缘手套和护目镜，确保人身安全。
2. 检查线路和接触器：检查中频电炉的线路是否有松动、接触不良或断路的情况。
如果发现问题，应及时修复或更换。
3. 检查电容器和电感器：这两个元件是产生中频电流的关键部分。
检查电容器和电感器是否有漏油、漏电等问题，如果有损坏或故障，应更换。
4. 清洁炉膛：炉膛是炉料加热的关键部分，需要定期清洁以去除积碳、残渣等杂质。
可以使用刷子和空气枪进行清洁，确保炉膛通畅。
5. 检查冷却系统：中频电炉的冷却系统对炉体起到降温作用，防止过热。
定期检查冷却水管道是否通畅，冷却水是否流通正
常。
6. 测量温度和电压：可以使用温度计和电压表对中频电炉进行监测。
根据测量结果，判断是否存在温度过高或电压异常的情况，及时进行维修处理。
维修中频电炉需要具备一定的电气和机械知识，对中频电炉的结构和工作原理有一定的了解。
对于一些复杂的故障，可能需要请专业的维修人员进行处理。
中频感应炉-电热电容故障分析
中频感应炉-电热电容故障分析1. 电容内部打火：机器运行时，里边有响声，是绝缘击穿，应跟换新的。
2. 电容外部打火：机器运行时，外部打火，电容壳体对地绝缘不好或串联并联升压的串联电容与并联电容壳体相连。
3. 冷却水不通导致发热绝缘损坏，应及时处理。
电热电容器的绝缘的检查电容器的绝缘电阻分为两极、多级间的绝缘电组和两极对壳体的绝缘电阻，由于电容其是由串、并联电容元件构成，个别元件的绝缘劣化不会使整台电容器的绝缘电阻降低，所以遥测极间绝缘电阻很难发现缺陷。
因此，这项试验一般不做，而只做两极或多级对外壳的绝缘电阻测定。
根据额定电压的不同采用不同的伏数的摇表。
现以额定电压750v为例，采用1000v 的摇表，摇侧前应先将电容放电。
摇侧时，应先将摇表摇至规定的转速，待其指针平稳后，在将摇表接至电容器的两极上，继续转动摇表。
开始，由于对电容充电，指针会下降，然后慢慢升起直至稳定，此时的读数极为电容器的极间电阻，一般情况下1000v不得低于1兆欧。
再读完数以后，应先将摇表线撤下，在停止摇动。
否则，由于电容器放电容易烧坏表头。
遥测后，应将电容器放电，以免触电。
钢包精炼炉的设备维护与保养为了维护好设备﹑稳定生产，确保工作安全，对精炼炉的设备及安全操作必须全面了解和掌握。
首先，精炼前要做好准备工作，认真做好机﹑电﹑液压等设备与水冷系统的三确认检查，做到精炼中万无一失，将事故消灭在萌芽状态。
精炼炉生产时，设备的操作有许多。
主控制室操作；炉前操作：喂丝，升降炉盖，双位钢包车开动等。
这一系列的操作要在炉长的指挥下，和一助手﹑二助手来协调完成。
精炼炉出现的几起钢包车撞坏设备事故，都是操作者操作不当引起的。
当然，客观原因也有：两钢包车开关按钮设在同一操作台上，易搞混。
因此操作时要求操作者精神要高度集中。
主观原因：是操作者对设备运作还不够熟练，以及人员紧张等。
为了维护好设备，根据目前出现的设备问题，具体来说还应注意几点：1．生产中，防止多人指挥，职责分工要明了，相互之间要协调好。
中频电炉的原理及电容出现烧坏的原因
中频电炉的原理及电容出现烧坏的原因中频电炉的原理中频电炉是一种将电能转化为热能的设备，常用于金属加工和熔炼。
中频电炉的基本组成部分包括电源、电容器、感应线圈和加热件。
电源将交流电转换为中频电流，电容器用于储存电能，感应线圈将中频电流感应到加热件中，从而将加热件中的电阻发热，实现金属熔炼及加热。
中频电炉中最重要的部分是电容器，因为它能够储存电能并平滑电路。
电容器存储电能是因为电容器中的电场会在两个电极之间储存能量。
电容出现烧坏的原因电容器在使用过程中，出现了烧坏的情况。
那么，造成电容器烧坏的原因是什么呢？首先，电容器内部可能存在短路。
电容器的两个电极之间可能会发生直接连接，导致电容器代替电路的其他组件承受太多电流。
这会导致电容器过热并迅速烧坏。
因此，在选购电容器时，要选用合适的额定电压和电容值。
其次，电容器也可能发生了漏电。
如果电容器的介质强度不足或者电容器的极板之间出现了导电杂质，就会发生漏电情况。
与短路不同，漏电会导致电容器逐渐加热，从而加剧漏电情况，最终导致烧坏。
最后，电容器的电解液极性反转也可能导致电容器烧坏。
电解液极性反转指的是电容器的电极材料与电解液之间的化学反应导致电容器内部产生了过高的电压。
这种情况会导致电容器较快地老化，并且容易出现烧坏的现象。
综上所述，电容器烧坏的原因可能是电容器内部短路、漏电和电解液极性反转等原因。
结论中频电炉是一种重要的工业设备，而电容器则是中频电炉中最重要的部分。
电容器能够储存电能，并平滑电路信号，但是电容器也容易出现烧坏的情况。
电容器烧坏的原因有很多，其中包括短路、漏电和电解液极性反转等原因。
因此，在选购电容器和中频电炉时，要仔细考虑其额定电压和电容值，以避免电容出现烧坏的情况。
中频熔炼炉的电气工作原理及常见故障的处理方法
中频熔炼炉的电气工作原理及常见故障的处理方法
中频熔炼炉的电气工作原理是利用电磁感应加热的原理，将三相交流电源的电能通过变压器降压后输入中频电源，经过全波整流和滤波后获得中频电流。
通过中频感应线圈产生的交变磁场感应金属材料内部的涡流，从而加热金属材料。
在熔炼过程中，中频熔炼炉可能会出现一些常见的故障，下面是一些常见故障及其处理方法：
1.接触不良：检查中频电源和感应线圈之间的连接是否牢固，并清除连接部分的灰尘和污秽物。
2.电缆过热：检查电缆的规格是否符合要求，并检查电缆接口是否紧固。
如果发现过热现象，应及时更换电缆。
3.感应线圈异常：检查感应线圈是否有损坏或异常，如需要更换则及时更换。
4.水冷设备故障：检查水冷设备的流量和压力是否正常，并清洗或更换冷却水管道中的沉积物。
5.控制系统问题：检查控制系统参数的设置是否正确，并逐一检查各个控制器和传感器的工作状态。
如有故障，及时修复或更换。
6.过载保护触发：当熔炼炉负荷过大导致过载保护触发时，应检查负荷是否过大以及中频电源的额定功率是否能够满足负荷需求。
7.温度过高：当感应线圈温度过高时，可以检查冷却水的流量和压力是否正常，以及冷却水管道是否堵塞。
8.控制系统故障：当控制系统出现故障时，可以按照系统手册或厂家提供的维修方法进行故障排除，或者请相关专业人士进行检修。
在使用中频熔炼炉时，应注意定期进行设备检查和维护，保持设备的正常运行状态。
同时，及时处理故障可以减少设备停机时间，提高生产效率。
中频炉常见故障分析
中频炉常见故障分析中频炉是一种常见的工业设备，用于金属加热、熔化和热处理。
在使用中频炉的过程中，常会出现一些故障，影响生产效率和产品质量。
下面将针对中频炉常见故障进行分析，以便更好地进行故障排除和维修。
1.中频电源故障：中频电源是中频炉的核心部件，负责将电能转换成一定频率的中频电能输入到感应线圈中，而中频电源的故障会导致中频炉无法正常工作。
常见的中频电源故障包括电源开关故障、电源保护装置故障、电源不稳定等。
解决方法是检查电源元件的连接是否正常，更换故障部件或进行维修。
2.感应线圈故障：感应线圈是中频炉的另一个重要部件，它负责产生电磁感应，将电能转化为热能。
感应线圈故障常见的表现为线圈短路、开路、烧毁等。
解决方法是检查感应线圈的接线是否牢固，更换故障线圈或进行维修。
3.冷却系统故障：中频炉需要一个稳定的冷却系统来保持设备的正常工作温度。
冷却系统故障会导致中频炉温度过高，影响炉体和设备的寿命。
常见的冷却系统故障包括风机故障、冷却水泵故障、水管堵塞等。
解决方法是检查冷却系统的水流是否正常，更换故障设备或进行维修。
4.温度控制系统故障：温度控制系统是中频炉的重要部件，用于控制加热温度和保持温度稳定。
温度控制系统故障会导致温度波动较大，影响产品的加热效果和质量。
常见的温度控制系统故障包括温度传感器故障、控制器故障、回路故障等。
解决方法是检查温度传感器的连接是否正常，更换故障传感器或进行维修。
5.电磁阀故障：电磁阀是中频炉的关键部件之一，负责控制电能的输入和输出。
电磁阀故障常常表现为无法正常开关、电磁阀卡死等。
解决方法是检查电磁阀的连接是否正常，清洁电磁阀或更换故障电磁阀。
6.控制面板故障：控制面板是中频炉的操作界面，用于设定炉子的加热参数和监控设备的运行状态。
控制面板故障常常表现为显示错误、按键无法正常响应等。
解决方法是检查控制面板的电源是否正常，检修故障面板或更换故障设备。
以上是中频炉常见故障的分析与解决方法，只是列举了一部分常见故障，实际情况还需根据具体设备和故障现象进行综合分析。
中频倍压电炉谐振电容器烧毁综合故障实例分析
在可控硅 品闸管两端并联 Ｒ Ｃ阻容吸Ｉ ｌ ５
１ 匿 重 筮 ｊ
．
是吸收回 路中 产生的 高压尖峰自 感电压 避
，
另外 ， 加在晶闸管上 的正向电压上升率 ｄ 如果 Байду номын сангаас ｖ ／ ｄ ｔ 过大 ， 由于晶闸管结电容的存在 而
为了安全操作 和电网保 护． 这里进线 电压为 １ ０ ｋ ｖ， 整流变
量通过有源逆变方式 反馈 给电网， 使逆变 电路得到保护。 理想状态下 ， 三相全控桥式 整流电路 的晶 闸管器件 为 理想 开关器件 ， 变 压器 漏感及 引线 电感 均忽 略不计 ， 直 流
压器将 高电压变为 ３ ８ ０ Ｖ三相工频交流 电，经过万能式断
路器接 人中频 电源柜 。 （ １ ） 整流电路
整 流电路作用是 把三相交流 电变换成 为直 流电 ， 它包 括 三相输入 电路 、 三相全控 桥式整流及整流控制 电路。其
电压 调节范围大 ， 控制 角的调节范 围为 ０ ～ ９ ０ 。， 有利 于系 统进行 自动调 节。三相 整流 电路 可 以工 作在有 源逆变 状 态， 当并 联逆 变 电路颠覆时 ， 将存 储在滤 波 电抗 器 中的能
收 稿 日期 ： ２ ０ １ ４ — ０ ３ — １ ０
●
电 力 电子 器件 Ｐ ｏ ｗ ｅ ｒ Ｅ Ｌ ｅ ｃ ｔ ｒ ｏ ｎ ｉ ｃ Ｄ ｅ ｖ ｉ ｃ ｅ ｓ
中频 电源 系统
这里所用中频电源是 Ｋ Ｇ Ｐ Ｓ系列集成化 闸管 电炉 电 低压 ３ ８ ０ Ｖ ／ ６ ３ ０ ｋ Ｗ 并联 逆变式倍压 中频 电 ． 源． 主要 由以 部分组成： １ ） 整流及滤波环节 ； ２ ） 逆变环节 ’ ； ３ ） 负载及并 娠 回路 ； ４ ） 保护及控制电路． 其结构框 图如 图１ 所示。
中频电炉工作原理
中频电炉工作原理中频电炉是一种常见的工业电炉，用于加热金属材料，如钢铁、铝、铜等。
它采用了中频电磁感应加热的原理，具有加热快、能效高、温度控制精度高等特点。
下面将详细介绍中频电炉的工作原理。
中频电炉主要由电源系统、电极系统、炉体系统和控制系统组成。
其工作原理可以分为两个方面：电磁感应加热和热传导传热。
首先，中频电炉利用电磁感应原理进行加热。
电源系统产生高频的交流电，经过整流、滤波等处理后，将交流电变成高频的直流电。
然后，直流电通过电极系统传输到工件上。
电极系统由一对相对的电极构成，其中一个电极被称为上电极，另一个电极被称为下电极。
上电极与下电极之间形成了一个电磁感应场。
当工件进入电磁感应场中时，感应到的电磁力会导致工件内部产生涡流。
涡流是由磁场感应产生的电流，会产生能量转换损失，将电能转化为热能。
涡流会随着工件的电阻而产生，而工件的电阻又与工件的导电性以及几何形状有关。
由于工件的导电性一般较好，所以涡流主要通过工件的表面层产生。
这样，加热就主要发生在工件表面层。
其次，中频电炉还利用热传导传热进行加热。
当工件表面层被加热后，热量会逐渐向内部传播。
由于金属的导热性较好，热量传导的速度较快。
因此，加热很快就能够均匀地传递到工件内部。
中频电炉还具备温度控制的功能。
控制系统通过传感器实时检测工件的温度，然后根据设定值来调节电炉的加热功率。
当工件温度达到设定值时，控制系统会减小加热功率，以保持工件的恒定温度。
这样就可以实现对工件温度的精确控制。
总结一下，中频电炉工作原理可以归纳为两个方面：电磁感应加热和热传导传热。
电磁感应加热是利用电磁感应产生的涡流将电能转化为热能，并在工件表面层产生加热。
热传导传热是将加热后的热量迅速传递到工件内部，实现均匀加热。
控制系统可以实时监测和调节工件的温度，以实现精确的温度控制。
中频电炉在工业生产中具有广泛的应用，特别是在炼钢、铝合金熔炼和铸造等领域。
其快速加热、能耗低、操作简便的特点使其成为了现代工业中不可或缺的重要设备。
中频炉故障总结
中频炉故障总结故障现象一；1号中频炉启动时，电抗器震动大，声音异常，门抖动。
原因1、电抗器线圈被烧坏或线圈接地。
2、电容击穿接外壳了，（放电线圈要拆了才能测量）。
3、可能是要把短接电抗器的开关送上去。
故障现象二中频炉在炉子里的铁渣溶成铁水的时候就出现跳闸。
原因1、可能是炉子的炉衬薄了，击穿导致电流大过流。
2、可能是主板上的电位器没调好，（W3\W4）.尽量把中频电压和直流电压的比例是1.3：1故障现象三中频炉功率调不不去，如电压上不来。
原因是1、主板功率没调到位。
调节电位器W1W2。
（功率要关小才能调整主板各个电位器）。
故障现象五8月27日，2#中频炉的水电缆与中频炉连接面发热严重，有烧烂氧化痕迹，18号把发热氧化的部位打磨干净后，19号接触面又发热变色了，后来拆除后发现这条水电缆断了，原来是一条水电缆在导电，导致发热。
故障现象六；2013年11月12日晚上，3T中频炉出现功率跳闸，再开，电流电压一起一降，电容电路板的指示灯和主板上的6个指示灯一亮一灭，不停闪烁，后来调了W3W4W6后稍有好转，暂时能用，初步判断为炉子快要击穿了，炉壁薄了。
故障现象七、2013.10.14日，1.5吨中频炉合闸后，调电位器后显示过流跳闸。
或无显示，无触发输出，控制回路无输出，查；把主板上的214号线拆除后合闸，调电位器，直流电压上不去，可能是1、可控硅坏，2、主板坏，这次是主板坏了。
中频炉要素四、1.5吨中频炉的中频电压要调到800V左右，直流电压调到500-550V左右，直流电流950A,在炉子里铁不满的情况下，电流肯定调不上去，但是在炉子满的时候，电流就会升上去，频率要在600-650HZ，因为中频电压一定时候，炉子的感抗是不变的，在炉子满的时候，只要电压上来了，电流就会升上来，八、中频炉主板上的6个小奶白色的小4脚元件是光电耦合元件，如6个只是灯不亮，先查上面的三相电源是不是380V，而且要对称，如正常，则是光电耦合元件坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中频电炉的原理：通过可控硅的整流逆变产生中频电源，送到炉体线圈上，炉体（线圈）中间产生中频电磁场，从而使炉体内的金属产生涡流，涡流再使金属产生大量的热能使得金属熔化。
中频电炉也是一种电磁炉，工作过程如下：首先是通过一个逆变电源，把三相交流电整流（用晶闸管）变成单相直流电，然后由逆变桥逆变成一种500-1000Hz的中频脉冲交流电，再通过炉胆内的铜圈形成磁场，磁场使圈内的钢材产生涡流，涡流流过被加热的钢材，产生热量，从而达到熔炼钢材的目的。
中频电炉一般频率为800-20000Hz。
中频电炉的电容若是出现烧坏，主要原因是以下几种：1、电热电容的阴极接地，若是在电炉的使用过程中，电热电容出现绝缘不好的情况，就会发生电容阴极接地而致使电容外壳击穿，若是出现这种情况，就需要对电容柜的绝缘进行重新处理；2、缺水，中频电炉在长期的使用过程中，可能会在电容的冷却管里结水垢或者进水系统进入杂物堵塞而导致电热电容过热而烧坏。
所以在使用过程中要注意观察电热电容冷却水的流量，若是出现流量异常，就应该采用相应的措施；3、中频电压过高，中频电炉在长期的使用过程中，若把中频电炉调的过高，高于电热电容的额定电压（电热电容的额定电压有750V、1200V 等常用规格），会造成电热电容过电压击穿。
若是出现这种情况，就需要调低中频电压或者把电热电容换成耐压等级高的型号。
