建筑专业施工图自校及拍图要点
091130各专业图纸自查要点
各专业施工图纸自查要点二00九年十一月校 审 检 查 内 容1、工程号、工程名称、面积、投资与有关文件是否一致？超投资，超面积是否有符合要求的的追补手续。
2、图名与每张建施图图签上所列图名是否一致3、采用标准图所列内容有无遗漏。
4、所注标准图集号与图纸所注是否一致。
目录5、采用其它成图内容有无遗漏 1、表中所列房间或空间（如走道）有无遗漏。
2、每个房间的楼面、地面、墙面、顶棚、踢脚、墙裙等所采用的装修做法是否合理。
并符合功能使用要求。
3、表中所注各种做法的编号是否与材料做法表或设计图纸上所注相符。
4、特殊做法或新材料新做法的用料、配比、工序、厚度等是否恰当、合理。
5、需待以后看样确定的材料和颜色是否已经注明。
房间做法表6、各房间楼面做法高度是否一致。
1、门窗类别、设计编号、洞口尺寸是否与设计图纸一致。
2、门窗数量是否准确无误（分层数量与总数量）。
3、采用标准图集号、门窗代号或详见设计图号是否准确。
4、特种门窗、防火门等级是否加注明确。
门窗5、采用门窗是否合理、标准是否恰当。
1、复杂工程轴线网的编制原则介绍。
2、复杂地形，尤其是有改造地形地貌情况的设计原则与要求介绍。
3、贵重材料、构造做法的要求与介绍。
说明 4、新材料、新产品的采用性能与做法介绍。
1、在城市的位置示意图是否已绘出。
2、红线范围是否明确。
3、折除现状、占用农田是否注明依据。
4、建筑与相邻基地边界线之间留出的空地或通路是否符合建筑防火、消防、日照、卫生等要求。
5、单项工程的定位、室内室外的设计标高（相对标高及绝对标高）是否正确。
6、竖向设计是否合理。
7、绿地面积和停车场面积地否符合规划规定、防火要求、其位置与尺度是否正确。
8、指北针方向是否正确。
9、是否有不允许突入道路红线的建筑突出物。
总平面10、是否有高压走廊通过。
校 审 检 查 内 容初设校审1、作用功能是否合理。
*2、纵横柱网、承重墙的轴线号是否按制图标准绘制齐全、准确。
建筑专业施工图自校及拍图要点
建筑专业施工图自校及拍图要点9.1 建筑与结构9.1.1图纸标识核对项目名称、项目编号、子项名称、子项编号是否一致；9.1.2 说明：核对项目概况、建筑高度、室外标高、室内正负零标高、抗震设防烈度、墙体材料等是否一致；9.1.3 平面图：A. 结构基础图⑴平面内容是否一致，轴网及轴网编号是否一致；⑵基础平面尺寸，地下室墙体、柱平面尺寸及定位是否一致；⑶电梯基坑、集水坑的平面位置、坑底标高是否一致；⑷有地下室——结构底板板面标高（绝对标高）与建筑标高以及建筑总说明注明的地下室建筑面层厚度是否一致；⑸无地下室——结构基础梁梁顶标高（绝对标高）与建筑正负零标高以及建筑总说明注明的地面建筑面层厚度是否一致，底层地面或基础平面的基础梁、拉梁、承台等是否对设备管沟及雨污水管等有影响，是否已考虑避让；B. 结构柱、剪力墙平面图⑴平面内容是否一致，轴网及轴网编号是否一致，各层平面标高是否一致；⑵墙、柱平面尺寸及定位是否一致，剪力墙与梁的偏心是否与建筑吻合；⑶建筑、结构图纸地下室外墙是否反映预留洞口或预埋穿管的位置、大小、标高？是否一致？⑷地上剪力墙留洞尺寸及标高是否一致，是否满足建筑（吊顶）要求⑸建筑、结构图纸是否已反映风机房墙体及风井留洞？C. 结构各层梁板图⑴平面内容是否一致，轴网及轴网编号是否一致，各层平面标高是否一致；⑵结构降板高度与建筑总说明注明的楼屋面板建筑面层厚度是否一致？建筑图特别注明的结构标高是否与相应结构图一致？⑶核对建筑及设备留洞（电梯井道、楼梯间净宽、风井、设备留洞、设备吊装孔）是否考虑结构梁宽，特别是结构转换处要考虑结构梁的宽度变化、剪力墙收分处考虑剪力墙的厚度变化；⑷结构梁布置是否满足建筑使用功能需要及空间美观和风水需求？（如住宅户内客厅及餐厅上方梁位置是否合理，次梁是否裸露在走道上方）⑸全面复核梁下净高（尤其是最大梁高处）是否满足设备安装后的各建筑空间最小净高要求（注意结构降板、坡道入口处等）。
建筑工程摄影技巧资料
建筑工程摄影技巧资料建筑工程摄影是一种旨在记录和展示建筑物外观、结构和特点的摄影艺术形式。
通过摄影，可以捕捉到建筑物的线条、形状、材质、光影等元素，展现出建筑物的美感和独特之处。
以下是一些建筑工程摄影的技巧和资料，供参考。
1.角度选择：在进行建筑工程摄影时，角度选择非常重要。
不同的角度可以呈现出不同的建筑物形象和特点。
摄影师可以从不同的角度拍摄建筑物，比如正面、侧面、上方、底部等。
通过不同角度的拍摄，可以突出建筑物的高低、宽窄、立体感等特点。
2.光线利用：光线是建筑工程摄影中不可忽视的因素。
不同的光线可以为建筑物增添不同的氛围和效果。
清晨和黄昏时分的柔和阳光可以给建筑物带来温暖的色彩和柔和的光影效果。
在正午时分，阳光直射可以展现出建筑物的细节和纹理。
此外，建筑物的室内照明也是需要注意的，合理利用室内光线可以突出建筑物的空间感和设计特点。
3.构图技巧：构图是摄影中的重要技巧，也适用于建筑工程摄影。
合理的构图可以让建筑物更加生动和有趣。
摄影师可以通过选择合适的背景、寻找有趣的比例和对称，以及使用线条引导视线等方式来提升构图效果。
4.使用广角镜头：广角镜头可以捕捉到更多的视野，适用于拍摄大型建筑物。
通过广角镜头，可以展现出建筑物的宏伟和庞大感。
但是，在使用广角镜头时需要注意透视变形和失真问题，可以通过调整角度和距离来解决。
5.注意后期处理：后期处理是建筑工程摄影中的重要环节之一、通过后期处理，可以调整图片的亮度、对比度、色彩等参数，以达到更好的效果。
此外，可以根据需要进行修剪和裁剪，以突出建筑物的重点和特点。
6.细节关注：建筑物中的细节可以展现出建筑物的精致和独特之处。
摄影师可以关注建筑物的门窗、花纹、装饰物等细节，以突出建筑物的个性和特色。
7.注重色彩和对比：色彩是建筑工程摄影中的重要元素之一，可以为建筑物增添美感和情感。
摄影师可以选择合适的色彩搭配，以突出建筑物的特点和主题。
同时，对比也是一种重要的表现手法，可以突出建筑物的轮廓和结构。
建筑专业施工图自审校对内容要点
建筑专业施工图自审校对内容要点一、前言在建筑专业施工图的制作过程中，自审校对是非常重要的一个环节。
自审校对能够发现和解决施工图中存在的问题，保证施工图质量，避免误解和漏洞，减少返工的风险。
因此，本文将探讨建筑专业施工图自审校对的内容要点，希望能对大家有所帮助。
二、施工图自审校对的内容要点1. 布局和尺寸施工图的布局和尺寸是其最基本的设计要素之一。
在自审校对中需要仔细检查布局和尺寸是否符合设计要求，并确保尺寸的准确性和一致性。
同时，要注意施工图的比例尺是否正确，是否满足施工项目的实际需要。
2. 结构和材料在施工图中，结构和材料的设计也是非常重要的一个环节。
在自审校对过程中需要注意结构和材料是否符合设计要求，是否符合标准规范，是否合理可行。
同时，还需要注意材料的数量和规格是否正确，以确保施工图中的结构和材料能够达到预期的效果。
3. 安全和环境保护施工过程中的安全和环境保护是非常重要的，因此在自审校对中需要注意施工图中是否考虑到了工人和环境的安全问题。
在校对过程中，需要检查施工图中的安全措施是否完整、合理、有效，并保证环境保护的措施符合当地的法律法规和标准要求。
4. 设备和设施在施工过程中，需要经常使用各种设备和设施，因此在施工图的自审校对过程中，需要仔细检查设计是否符合施工项目的实际需求，设备和设施的数量和规格是否合理，能否顺利完成施工任务。
同时，还需要注意设备和设施的位置和使用方式是否合理，是否符合现场实际情况。
5. 施工工艺和工序施工过程是非常复杂的，需要按照一定的工艺和工序来进行施工。
因此，在自审校对过程中需要仔细检查施工图中的施工工艺和工序是否合理、可行、有效。
同时，还需要注意工序之间的衔接和协调，确保施工过程的顺利进行。
6. 图样清晰最后，在施工图的自审校对过程中，需要检查图样的清晰度是否足够，是否能够清晰地表达出设计意图。
如果图样不清晰，将会给施工过程带来很大的困难和风险。
因此，清晰度问题需要在自审校对中重点关注。
设计图纸自校要点
西南广厦建筑专业工程项目设计自校要点(征求意见稿)设计图纸自校要点■总则1.1 图纸表达相关规范标准1）、《房屋建筑制图统一标准》（GB/T50001-2010）2）、《总图制图标准》（GB/T50103-2010）3）、《建筑制图标准》（GB/T50104-2010）4）、成都市规划管理技术规定（2014）之附录五、附录六5）、建设工程设计文件编制深度规定6）、建筑工程设计方案电子图形数据标准7）、国标图集《民用建筑工程建筑施工图设计深度图样》8）、国标图集《民用建筑工程建筑初步设计图设计深度图样》1.2本要点主要针对施工图阶段设计作业编制，方案报建及初步设计可做参考■自校要点一、通用类1.1 图面表达1）、设计内容完整无遗漏，表达清晰，重点突出，无需多余信息2）、使用“中建设计集团专版天正建筑”CAD软件，插入正确的图框。
图框图签比例是否正确，建筑首页需要有会签栏3）、工程项目名称、子项名称、设计号是否完整、正确4）、图纸名称与图上的名称是否一致5）、检查签字栏中人员名字是否正确6）、线型是否正确（对照制图标准：用地红线，建筑轮廓线，地下室轮廓线，墙线，剖切线，投影线，轴线等）7）、图纸名称字体采用华文仿宋。
根据图幅大写，同一项目统一字高，字高可采用7,10。
8）、正式硫酸纸出图时，应检查每张输出的图纸图面是否有打印错误，如关闭了某些图层，打印缺墨等。
1.2 常见问题及数据1）、平面图、立面图、剖面图图纸绘制比例通常为1:100，大样图通常为1:50，节点详图根据具体情况确定合适的绘制比例，通常墙身节点的绘制比例为1:20。
当因特殊原因需要使用特殊的绘制比例时，应与专业负责人及设计负责人及时沟通确定二、总平面图2.1 图面表达（制图格式）1）、应有指北针或风玫瑰，指北针直径24mm2）、应有项目区域位置图3）、图名及比例（参考住宅报建总图样图）4）、参考线型宽度B(0.7-1) 粗线表达建筑底层轮廓线粗双点长画线用地红线0.7b 中粗线建筑外轮廓线中粗虚线地下轮廓线0.5b 中线分面轮廓线0.25b 细线原有建筑道路尺寸线0.15b 最细线图案填充线树木，铺地5）、尺寸标注注释等字体大小：数字不小于2.5mm 文字不小于3.5mm6）、建筑名称高度等字体及大小应用宋体或黑体不小于5mm7）、技术经济指标表（按照当地城市规划管理条例编写，指标表中的数据应对应有原始数据计算的EXCEL表格供校对审核）8）、说明及附注（参考住宅报建总图样图）9）、图注信息的各种文字尺寸不应重叠10）、因各类需明确的规划设施在空间叠加，导致在总平面图中采用填充图案表达可能影响图纸清晰度时，可在总平面图中另绘制小比例的说明性图文2.2 图纸深度及信息1）、应有原始地形信息，注意线型及灰度设置2）、边界关系：应表达用地周边规划道路红线、中线、道路宽度、道路名称；用地红线及坐标；规划绿带绿地；相邻现状建筑高度、层数、性质、拟拆除的现状建筑、相邻单位名称3）、建筑基本情况：建筑物定位坐标（一般以轴线交点坐标定位，特殊情况下也可以外轮廓退距定位）；建筑定位轴线尺寸及外廓尺寸（外廓尺寸应计算到建筑完成面）；地下室范围线及尺寸；建筑高度；三个标高（室外地坪标高、建筑正负零标高、建（构）筑物最高点标高）；建筑层数及功能分层；跃层范围；架空层位置、范围、功能；公寓的位置、层数、范围4）、退距关系：建筑间距；建筑后退道路红线、用地红线及各种保护线及至相邻现状建筑的距离；（核对各种间距是否满足当地规划管理条例规定及消防规定）5）、配套附属设施：标注机动车出入口、非机动车出入口、人行出入口位置及开口宽度，地面停车方式及编号；物管用房、垃圾房、门卫室、大门、地下蓄水池等配套设施的位置、范围、面积。
【珍贵建筑设计知识】这里有建筑施工图出图之前的56个自校点

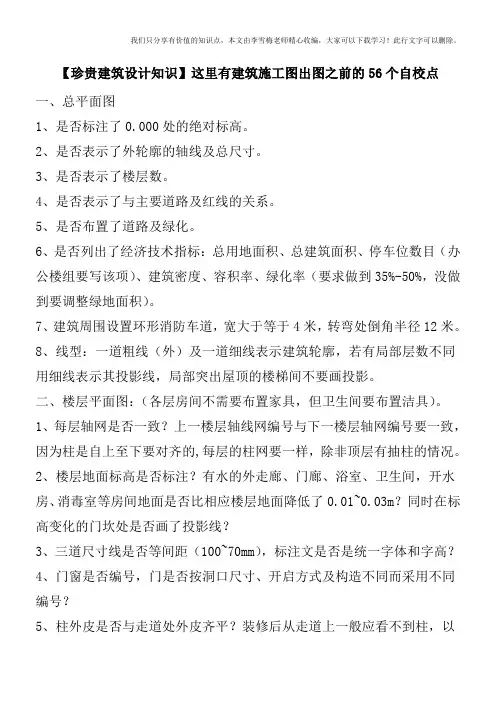

【珍贵建筑设计知识】这里有建筑施工图出图之前的56个自校点一、总平面图1、是否标注了0.000处的绝对标高。
2、是否表示了外轮廓的轴线及总尺寸。
3、是否表示了楼层数。
4、是否表示了与主要道路及红线的关系。
5、是否布置了道路及绿化。
6、是否列出了经济技术指标：总用地面积、总建筑面积、停车位数目（办公楼组要写该项）、建筑密度、容积率、绿化率（要求做到35%-50%，没做到要调整绿地面积）。
7、建筑周围设置环形消防车道，宽大于等于4米，转弯处倒角半径12米。
8、线型：一道粗线（外）及一道细线表示建筑轮廓，若有局部层数不同用细线表示其投影线，局部突出屋顶的楼梯间不要画投影。
二、楼层平面图：（各层房间不需要布置家具，但卫生间要布置洁具）。
1、每层轴网是否一致？上一楼层轴线网编号与下一楼层轴网编号要一致，因为柱是自上至下要对齐的,每层的柱网要一样，除非顶层有抽柱的情况。
2、楼层地面标高是否标注？有水的外走廊、门廊、浴室、卫生间，开水房、消毒室等房间地面是否比相应楼层地面降低了0.01~0.03m？同时在标高变化的门坎处是否画了投影线？3、三道尺寸线是否等间距（100~70mm），标注文是否是统一字体和字高？4、门窗是否编号，门是否按洞口尺寸、开启方式及构造不同而采用不同编号？5、柱外皮是否与走道处外皮齐平？装修后从走道上一般应看不到柱，以保证走道疏散宽度。
6、疏散门的开启方向是否朝人流方向开启？门洞宽超过去时1.2m是否按照每扇宽0.6~0.9m的宽度分扇开启（尤其是大门处）？7、楼梯间是否有跑向标注？首层上半跑，中间层上半跑、下一跑半，顶层下两跑。
中间平台是否有标高标注？楼梯尺寸是否在平面图和剖面图上表达全面？8、一层平面图上是否有散水表达，室外地坪标高，出入口处是否设置台阶或坡道？斜道坡度表示，剖示符是否表达正确的剖示位置和剖示方向，请与剖面图仔细对照投影。
一层平面图上是否有指北针表示房屋的朝向？9、房间名称标注文字是否是同一字体和字高？10、卫生间等有水房间的地面是否有地漏？地面坡向有表达吗？卫生间卫生设备是否满足使用人数的要求？分隔尺寸是否标注？11、公共建筑最小门洞宽为 1m，使用面积大和使用人数多及有大型设备进出的门要按规范要求设计宽度，门也应分扇开启。
2023年建筑施工图出图之前的自校工作
建筑施工图的重要性
自校检查清单
自校工作的主要内容包括
建筑施工图的重要性
建筑施工图是整个建筑工程项目中的核心部分，它详细描述了建筑物的尺寸、布局、构造、材料和设备等方面的信息。它是施工的依据，决定了建筑物的外观和内部结构，同时也规定了施工方法和工艺。一份精确的建筑施工图能够减少施工过程中的错误，提高施工效率，从而节省成本并保证建筑物的质量。
2.
3.核对建筑施工图的尺寸、标高和位置是否与实际情况相符
4.
6.确认建筑施工图齐全并与其它图纸协调
7.
8.
建筑施工图的规范性审查
10.
11.
2023
Form：Ross
2023/9/21
Thanks for watching
谢谢观看
PART 04
04
《幻灯片》动画效果是否必要
幻灯片动画效果的作用
"幻灯片动画效果的作用：提升演讲吸引力，加强内容传递。"
准确性
完整性
清晰度
规范性
合理性
可读性
自校工作的必要性
The necessity of self-study work
1. 自校工作的必要性
2. 自校工作的范围
3. 自校工作的标准
Is the text and images in the slide easy to read and understand
PART 02
02
幻灯片中的文字和图片是否易于阅读和理解
简洁小标题：自校检查清单、图纸、目录、图框
施工图的清晰度：图层、尺寸、标高、坐标、坡度、角度等是否准确，文字和符号是否明确，图例和标注是否一致
definition
工程施工总结怎么拍照好看
工程施工总结怎么拍照好看在工程施工过程中，拍照是一个非常重要的环节，它不仅可以记录工程的整个过程，还能提供宝贵的参考资料。
然而，很多人在拍照时常常会遇到一些问题，比如照片拍得不好看、拍摄角度不佳等等。
为了帮助大家更好地拍照，我整理了一些拍照技巧，希望能对大家有所帮助。
1. 视角选择在拍摄工程施工过程中，选择合适的视角是非常重要的。
一般来说，应该选择离景物较远一些的位置，以便能够将整个景物都拍摄进去。
此外，还要注意景物的高度和角度，不要将景物拍成歪斜的样子。
2. 光线利用光线是拍照的关键。
在拍摄工程施工过程中，要充分利用光线，尤其是阳光，使得照片更加明亮、清晰。
当然，如果在拍摄过程中遇到光线较暗的情况，也可以适当使用一些外部光源来补光，以获得更好的拍摄效果。
3. 构图设计构图就是指用相机取景器在画面里组织所要表现的内容的过程。
在拍照的时候，我们要注意构图的设计，在拍摄过程中要合理地安排景物、人物的位置，使得整个画面更加清楚、有条理。
4. 拍摄角度拍摄角度是拍照的关键之一。
在拍照时，一定要注意视角的选择，不要用一个固定的角度来拍摄，要尝试各种不同的角度，以获得更有趣的拍摄效果。
5. 镜头清洁在拍照过程中，一定要保持镜头的清洁。
如果镜头不够清洁，那么拍出来的照片就会显得模糊不清、不清晰。
因此，在拍照之前，一定要先将镜头擦干净。
6. 合理利用滤镜和特效在拍摄工程施工过程中，可以合理地利用滤镜和特效来增强照片的表现力。
在拍摄后期，可以通过一些滤镜和特效来对照片进行加工，使得照片更加生动、更加富有趣味。
7. 合理使用快门速度和曝光在拍摄过程中，一定要合理地使用快门速度和曝光。
如果快门速度过慢，那么可能就会拍出模糊的照片；如果曝光过强，那么可能就会拍出过曝的照片。
因此，在拍照时，一定要注意调整快门速度和曝光。
8. 多拍多选在拍摄工程施工过程中，一定要多拍多选。
只有通过不断的拍摄和多次的选择，才能找到最理想的拍摄角度和光线条件。
拍摄建筑施工方案技巧
拍摄建筑施工方案技巧拍摄建筑施工方案是一项重要的任务，需要技巧和专业的知识来确保拍摄的准确性和清晰度。
以下是一些拍摄建筑施工方案的技巧：1. 熟悉建筑设计：在拍摄建筑施工方案之前，了解建筑设计并熟悉其细节非常重要。
这样可以确保拍摄过程中能够捕捉到设计师的意图和特点。
2. 使用合适的设备：选择适当的相机和镜头是拍摄建筑施工方案的关键。
通常建议使用广角镜头以捕捉整个建筑物的细节，并使用稳定器以确保拍摄的稳定性。
3. 选择合适的角度：拍摄建筑施工方案时，角度非常重要。
选取不同的角度可以呈现建筑物的不同细节。
尝试从各种角度拍摄，包括俯瞰、侧面、正面等。
4. 注意光线：光线是拍摄建筑施工方案的关键因素之一。
确定拍摄时的光线状况，并尝试利用光线来突出建筑物的特点。
在白天，拍摄时避免过暗或过亮的光线，以免影响细节的可见性。
5. 关注细节：在拍摄建筑施工方案时，关注细节非常重要。
捕捉建筑物的纹理、色彩和其他细微差别可以为照片增添层次感和丰富度。
6. 使用适当的背景：选择一个适当的背景可以为照片增添美感和清晰度。
避免杂乱的背景或其他干扰物，将焦点放在建筑物本身上。
7. 调整镜头焦距：通过调整镜头焦距，可以捕捉建筑物的不同细节。
使用远焦距可以突出建筑物的主要特点，而使用近焦距可以捕捉细节。
8. 多角度拍摄：尝试从不同的角度拍摄建筑施工方案。
这样可以提供更全面和多样化的视角，让观众更好地了解建筑物的设计和结构。
9. 合理利用阴影：阴影可以为照片增添层次和深度。
在拍摄建筑施工方案时，注意阴影的位置和角度，并巧妙利用它们来突出建筑物的特点。
10. 后期处理：在拍摄建筑施工方案后，进行适当的后期处理是必要的。
调整色彩、对比度和锐度可以让照片更生动和清晰。
总结起来，拍摄建筑施工方案需要熟悉建筑设计、选择合适的设备和角度，并注意光线、细节和背景。
通过多角度拍摄和合理利用阴影，可以为照片增添层次和深度。
最后，适当的后期处理可以让照片更加生动和清晰。
建筑施工图出图自校工作
建筑施工图出图之前的自校工作一、总平面图1、是否标注了0.000处的绝对标高2、是否表示了外轮廓的轴线及总尺寸3、是否表示了楼层数4、是否表示了与主要道路及红线的关系5、是否布置了道路及绿化二、楼层平面图：1每层轴网是否一致？上一楼层轴线网编号与下一楼层轴网编号要一致，因为柱是自上至下要对齐的,每层的柱网要一样，除非顶层有抽柱的情况。
2楼层地面标高是否标注？有水的外走廊、门廊、浴室、卫生间，开水房、消毒室等房间地面是否比相应楼层地面降低了0.01~0.03m？同时在标高变化的门坎处是否画了投影线？3三道尺寸线是否等间距（100~70mm），标注文是否是统一字体和字高？4门窗是否编号，门是否按洞口尺寸、开启方式及构造不同而采用不同编号？窗编号标注是否统一置于外侧？5柱外皮是否与墙外皮齐平？装修后从室外和从走道上应看不到柱，以利美观。
6疏散门的开启方向是否朝人流方向开启？门洞宽超过去时1.2m是否按照每扇宽0.6~0.9m的宽度分扇开启？7楼梯间是否有跑向标注？首层上半跑，中间层上半跑、下一跑半，顶层下两跑。
中间平台是否有标高标注？楼梯尺寸是否在平面图和剖面图上表达全面？8一层平面图上是否有散水表达，室外地坪标高，出入口处是否设置台阶或坡道？斜道坡度表示，剖示符是否表达正确的剖示位置和剖示方向，请与剖面图仔细对照投影。
一层平面图上是否有指北针表示房屋的朝向？9房间名称标注文字是否是同一字体和字高？10卫生间等有水房间的地面是否有地漏？地面坡向有表达吗？卫生间卫生设备是否满足使用人数的要求？分隔尺寸是否标注？11公共建筑最小门洞宽为1m，使用面积大和使用人数多及有大型设备进出的门要按规范要求设计宽度，门也应分扇开启。
12 各层平面要有楼面标高，休息平台标高。
雨蓬标高。
13 房间名称是否表达14 剖到的墙线是否加粗，柱子是否填充三、屋顶平面图1有构件要定位的轴线是否标注？没有定位构件的轴线是否消除？2屋面标高一般标注结构层标高，是否标注？3雨水管是否布于排水分区的中部或房屋的阴角部位？雨水管间距是否满足实用间距的要求？（18~24m）4檐口平面投影与剖面图中檐口是否一致？5雨水管是否穿过外挑走廊？如果穿过了要改为沿墙安装水管，而不要在靠栏杆一侧布雨水管。
【精品资料首发】这里有建筑施工图出图之前的56个自校点
【精品资料首发】这里有建筑施工图出图之前的56个自校点一、总平面图1、是否标注了0.000处的绝对标高。
2、是否表示了外轮廓的轴线及总尺寸。
3、是否表示了楼层数。
4、是否表示了与主要道路及红线的关系。
5、是否布置了道路及绿化。
6、是否列出了经济技术指标：总用地面积、总建筑面积、停车位数目（办公楼组要写该项）、建筑密度、容积率、绿化率（要求做到35%-50%，没做到要调整绿地面积）。
7、建筑周围设置环形消防车道，宽大于等于4米，转弯处倒角半径12米。
8、线型：一道粗线（外）及一道细线表示建筑轮廓，若有局部层数不同用细线表示其投影线，局部突出屋顶的楼梯间不要画投影。
二、楼层平面图：（各层房间不需要布置家具，但卫生间要布置洁具）。
1、每层轴网是否一致？上一楼层轴线网编号与下一楼层轴网编号要一致，因为柱是自上至下要对齐的,每层的柱网要一样，除非顶层有抽柱的情况。
2、楼层地面标高是否标注？有水的外走廊、门廊、浴室、卫生间，开水房、消毒室等房间地面是否比相应楼层地面降低了0.01~0.03m？同时在标高变化的门坎处是否画了投影线？3、三道尺寸线是否等间距（100~70mm），标注文是否是统一字体和字高？4、门窗是否编号，门是否按洞口尺寸、开启方式及构造不同而采用不同编号？5、柱外皮是否与走道处外皮齐平？装修后从走道上一般应看不到柱，以保证走道疏散宽度。
6、疏散门的开启方向是否朝人流方向开启？门洞宽超过去时1.2m是否按照每扇宽0.6~0.9m的宽度分扇开启（尤其是大门处）？7、楼梯间是否有跑向标注？首层上半跑，中间层上半跑、下一跑半，顶层下两跑。
中间平台是否有标高标注？楼梯尺寸是否在平面图和剖面图上表达全面？8、一层平面图上是否有散水表达，室外地坪标高，出入口处是否设置台阶或坡道？斜道坡度表示，剖示符是否表达正确的剖示位置和剖示方向，请与剖面图仔细对照投影。
一层平面图上是否有指北针表示房屋的朝向？9、房间名称标注文字是否是同一字体和字高？10、卫生间等有水房间的地面是否有地漏？地面坡向有表达吗？卫生间卫生设备是否满足使用人数的要求？分隔尺寸是否标注？11、公共建筑最小门洞宽为 1m，使用面积大和使用人数多及有大型设备进出的门要按规范要求设计宽度，门也应分扇开启。
结构专业施工图自检、校对、校审要点
结构专业施工图自检、校对、校审要点总则：施工图校对主要以下四方面问题：①错——数据、尺寸、计算等②漏——深度、尺寸等③碰——专业配合④缺——图纸深度核对内容包括以下几方面：①核对计算书；②核对数据：定位尺寸、截面尺寸、标高、配筋等；③核对设计深度；④核对专业配合及管线综合；⑤核对是否符合设计依据；○6核对标准构件是否采用公司制定的标准图。
审核一、计算书□抗震设防烈度、设计基本地震加速度和所属设计地震分组、结构抗震等级、场地类别、特征周期、结构类型、底部加强区高度、楼面荷载、基本风压、特殊部位荷载值等是否注明并符合规范要求。
是否与计算书及地勘报告一致。
□计算书内容是否完整：主体电算计算书应包括输入的结构总体计算总信息、周期、振型、地震作用、位移、结构平面简图、荷载平面简图、配筋平面简图等；基础计算；挡土墙计算；水池计算；楼梯计算等。
□荷载取值是否准确。
□计算假定是否与实际情况相符。
□结构选型及结构布置是否经济合理。
□结构计算总信息参数输入是否正确，自振周期、振型、层侧向刚度比、带转换层结构的等效侧向刚度比、楼层地震剪力系数、有效质量系数、嵌固层相关范围刚度比、底层刚度比、多塔结构是否进行分塔计算各指标等是否在工程设计的正常范围内并符合规范、规程要求。
□ 层间弹性位移（含最大位移与平均位移的比）、弹塑性变形验算时的弹塑性层间位移；墙、柱轴压比、柱有效计算长度系数等是否符合规范规定。
□地下室顶板和外墙计算，采用的计算简图和荷载取值（包括地下室外墙的地下水压力及地面荷载等）是否符合实际情况，计算方法是否正确。
□有人防地下室时，属于人防设计范围的内容是否在图中交待清楚，人防返回设计图是否满足平时设计需求。
□存在软弱下卧层时，是否对下卧层进行了强度和变形验算。
□ 单桩承载力的确定是否正确，群桩的承载力计算是否正确；桩身混凝土强度是否满足桩的承载力设计要求；当桩周有新近回填土时，是否考虑了桩侧负摩阻力。
□ 需考虑地下水位对地下建筑影响的工程，设计及计算所采用的防水设计水位和抗浮设计水位，是否符合《岩土工程勘察报告》所提水位。
建筑专业施工图校对要点（自我校对稿）
建筑专业施工图校对要点（自我校对稿）建筑专业施工图校对内容要点施工图自审、校对解决以下四方面问题：①错——数据、尺寸、计算②漏——深度、尺寸③碰——专业配合、互提资料④缺——图纸深度核对内容包括以下几方面：①核对计算书；②核对数据：平面尺寸、垂直尺寸、标高；③核对设计深度；④核对工种配合及管线综合；⑤核对是否符合设计依据；执行标准：《建筑工程设计文件编制深度规定》2008年版（建设部编制）《民用建筑工程建筑施工图设计深度图样》国标09J801《建筑制图标准》GB/T50104-2010《房屋建筑制图统一标准》GB/T50001-2010详细内容如下：一、封面□封面的工程名称、楼号是否正确。
□总建筑面积、子项建筑面积是否正确；子项建筑面积和防火专篇、节能专篇、设计总说明是否一致。
□工程设计级别分类是否正确。
（见《民用建筑工程设计等级分类表》）二、目录□工号、分号和封面是否一致。
□工程名称、工程项目与封面是否一致，是否正确。
□图纸名称和图纸是否一致。
三、总平面图□指北针。
□施工图设计范围是否正确。
□指标。
□消防车道的设计。
□说明文字。
□无障碍的说明。
□小区道路和城市道路相接。
□道路高程和建筑高程设计是否合理。
□现状、拟建、在建项目的图例。
□车位不能影响消防车停靠。
□建筑间距的标注是否准确。
□建筑物长宽尺寸与平面图是否一致。
四、施工图设计说明□设计依据一栏：1，所选用规范是否适用本项目；2，适用规范是否是最新版本；3，主要规范是否罗列齐全。
□工程概况：1，建设单位、工程名称、工程地点是否正确；2，地上地下耐火等级是否正确；3，屋面、地下室的防水等级是否合理、正确；4，抗震设防烈度是否符合建设地；5，主要的结构形式是否和结构图纸相符。
□工程设计范围：1，工程设计范围是否和图纸相符且合理；2，需要由各专业公司出图内容是否准确。
□总图及设计标高：1，高程系统的描述是否正确，正负零相当于绝对高程是否与总图一致；2，正负零相当于绝对高程值应加说明：正负零相当于绝对高程值暂定为×××，由建设单位、规划部门、设计单位依据现场情况进行调整。
