室内照明线路的看图顺序

合集下载

20种电工最常见照明灯接线电路图另附开关、插座安装技术交底

20种电工最常见照明灯接线电路图另附开关、插座安装技术交底电工最常见电路包括电力配电系统接线图，电气仪表安装接线图，照明灯控制电路图，电动机控制电路图，电视、通信电路图，家用电器电路图，设备保护电路图，安全报警电路图。

以下提供一些电工最常见照明灯接线电路图，只供参考:１、又联开关的两种双控电路２、通电延时亮灯３、桥式全波整流滤波电路４、两种控制方式５、双灯双开关６、延时断电电路７、延时通断不断循环且达到设置循环数断电８、延时熄灭电路９、传统镇流器和电子镇流器１０、通电延时断电１１、循环流水灯１２、两灯循环点亮１３、延时通断不断循环且达到设置循环数断电１４、延时通、断循环运行１５、两灯循环亮和熄１６、桥式全波整流滤波电路１７、时间继电器断电延时控制１８、时间继电器断电延时控制１９、通电延时断电２０、通电延时亮灯开关、插座安装技术交底1 范围本工艺标准适用于室内电气照明的开关、插座安装工程。

2 施工准备2.1 材料要求：2.1.1 各型开关：规格型号必须符合设计要求，并有产品合格证。

2.1.2 各型插座：规格型号必须符合设计要求，并有产品合格证。

2.1.3 塑料（台）板：应具有足够的强度。

塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。

2.1.4 木制（台）板：其厚度应符合设计要求和施工验收规范的规定。

其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。

2.1.5 其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。

2.2 主要机具：2.2.1 红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋。

高凳等。

2.2.2 手锤、錾子、剥线错、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。

2.3 作业条件：2.3.1 各种管路、盒子已经敷设完毕。

盒子收口平整。

2.3.2 线路的导线已穿完，并已做完绝缘摇测。

2.3.3 墙面的浆活、油漆及壁纸等内装修工作均已完成。

3 操作工艺3.1 工艺流程：清理→结线→安装3.2 清理：用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。

7种实例教你看懂电气照明平面图

7种实例教你看懂电气照明平面图对于工业建筑，电气平面图包括了照明及设备动力，照明、动力的回路编号一定是用不同代号分开的。

看懂电气照明平面图才能布置灯具穿线，可是要做到这一点也并不容易，因为设计图纸上的电气照明平面图与实际接线图上的表示法有一定的区别。

在布置灯具及放线时，"相线进开关，零线进灯头"，这是最基本的知识。

但仅知道这些还不够，还要知道灯具与灯具之间的放线根数。

如果图纸上已标注出导线根数（即图中灯具之间以短斜线标注根数）的话，在安装时即可据此放线；如果没有标注根数，则需要电工独立思考来完成放线工作。

若是穿暗管敷设，更要慎重，以免少穿、漏穿导线，给施工造成困难。

如上图中的七种实例，对照电气平面图和实际接线图，可以看出，随着开关控制灯具数量的不同，放线根数也不一样。

其中最简单的图1是一个开关控制灯，开关为单极情况下，电源进线及开关至灯具间导线根数均为两根。

在设计上，导线为两根时一般不标注，只有在三根及三根以上时才用短斜线表示根数（本例图为说明方便，在两根情况下也注出导线根数）。

如图6所示，两个开关在两地同时控制两个灯头并另加两眼插座。

由实际接线图可以推测出放线根数。

两个灯具之间为四根导线，双控开关至每个灯具为三根导线，进线电源线仍为两根。

电气施工图图标的一般标法是：1、照明开关符号旁边的数字表示在同一个开关面板上的开关的个数.如,2；表示是一个2位开关.3；表示是3位开关,1位开关不标。

2、灯具旁边数字的标法一般是表示灯具的功率,以“瓦”为单位.也有表示安装高度的,如图纸上荧光灯符号旁标有3X20/3,则表示该处安装3管荧光灯盘,每支灯管的功率为20瓦，距地高度为3米.回路编号解释如下:1、照明:WL1，WL2，WL3... 就是wire of lighting的意思(应急照明和疏散照明用WE1，WE2，WE3...)2、插座:WS1，WS2，WS3... 就是wire of socket的意思3、动力(空调，热水器，热风幕，机加工等)WP1，WP2,WP3...就是wire of power的意思4、照明配电箱:AL1，AL2，AL3... 这个A猜想为apply，动力配电箱:AP1，AP2，AP3...同上5、对于专用配电箱，比如空压机:AP-KYJ 这里采用的拼音字头6、在单体厂房比较大，箱子较多的地方，比如对于配电箱AP2的回路编号为:WP1，WP2，WP3...(有的时候两个箱子的回路会重复，还没想到好方法)7、对于辅房，有事时楼层较多，箱子的编号为一层:AP11，AP12，AP13...二层:AP21，AP22，AP23...。

照明电路接线图怎么看？照明电路接线图识图解

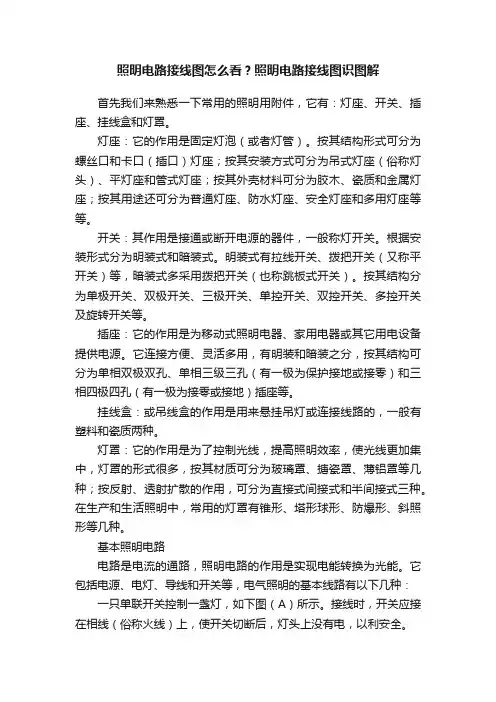

照明电路接线图怎么看？照明电路接线图识图解首先我们来熟悉一下常用的照明用附件，它有：灯座、开关、插座、挂线盒和灯罩。

灯座：它的作用是固定灯泡（或者灯管）。

按其结构形式可分为螺丝口和卡口（插口）灯座；按其安装方式可分为吊式灯座（俗称灯头）、平灯座和管式灯座；按其外壳材料可分为胶木、瓷质和金属灯座；按其用途还可分为普通灯座、防水灯座、安全灯座和多用灯座等等。

开关：其作用是接通或断开电源的器件，一般称灯开关。

根据安装形式分为明装式和暗装式。

明装式有拉线开关、拨把开关（又称平开关）等，暗装式多采用拨把开关（也称跳板式开关）。

按其结构分为单极开关、双极开关、三极开关、单控开关、双控开关、多控开关及旋转开关等。

插座：它的作用是为移动式照明电器、家用电器或其它用电设备提供电源。

它连接方便、灵活多用，有明装和暗装之分，按其结构可分为单相双极双孔、单相三级三孔（有一极为保护接地或接零）和三相四极四孔（有一极为接零或接地）插座等。

挂线盒：或吊线盒的作用是用来悬挂吊灯或连接线路的，一般有塑料和瓷质两种。

灯罩：它的作用是为了控制光线，提高照明效率，使光线更加集中，灯罩的形式很多，按其材质可分为玻璃罩、搪瓷罩、薄铝罩等几种；按反射、透射扩散的作用，可分为直接式间接式和半间接式三种。

在生产和生活照明中，常用的灯罩有锥形、塔形球形、防爆形、斜照形等几种。

基本照明电路电路是电流的通路，照明电路的作用是实现电能转换为光能。

它包括电源、电灯、导线和开关等，电气照明的基本线路有以下几种：一只单联开关控制一盏灯，如下图（A）所示。

接线时，开关应接在相线（俗称火线）上，使开关切断后，灯头上没有电，以利安全。

两只双联开关在两个地方控制一盏灯，如下图（B）所示这种控制方式，通常用于楼梯处的电灯，在楼上和楼下都可以控制，有时也用于走廊电灯，在走廊的两头都可控制。

两只双联开关和一只三联开关在三个地方控制一盏灯，如下图（A）所示。

这种方式一般用于楼梯和走廊。

水电安装知识室内电气施工图的识读

水电安装知识室内电气施工图的识读水电安装知识识读室内电气施工图的顺序(1)首先看设计说明、图例和文字符号，掌握图例和符号的含义，电气设备规格、容量的标示方法，了解施工图的内容等。

(2)再看系统图，了解配电方式和回路，以及各回路装置间的关系。

(3)结合系统图看各平面图中的配电回路，各回路导线敷设走向、根数及灯具的型号、位置、数量等。

室内电气照明工程系统图的识读读懂系统图，对整个电气工程就有了一个总体的认识。

电气照明工程系统图是表明照明的供电方式、配电线路的分布和相互联系情况的示意图，图上标有进户线型号、芯数、截面积以及敷设方法和所需保护管的尺寸，总电表箱和分电表箱的型号和供电线路的编号、敷设方法、容量和管线的型号规格。

室内电气照明工程平面图的识读根据平面图标示的内容，识读平面图要沿着电源、引入线、配电箱、引出线、用电器具这样沿“线”来读。

在识读过程中，要注意了解导线根数、敷设方式，灯具型号、数量、安装方式及高度，插座和开关安装方式、安装高度等内容。

电气工程量计算及定额应用定额计量单位变压器油浸电力变压器、干式变压器、消弧线圈的安装，以及电力变压器干燥以“台”为定额计量单位；变压器油过滤以“吨”为定额计量单位。

配电装置各种断路器、户内和户外隔离开关、负荷开关、电流互感器、电抗器、电容器和电容器组架、成套配电柜、成套箱式变电站的安装以“台”为定额计量单位；电力电容器安装以“个”为定额计量单位；熔断器、避雷器安装以“组”为定额计量单位；电抗器安装及干燥以“组”或“台”为定额计量单位。

母线、绝缘子（1）绝缘子安装以“10串（10个）”为定额计量单位；（2）穿墙套管安装以“个”为定额计量单位；（3）软母线安装、软母线引下线、跳线及设备连接以及组合软母线安装以“跨／三相”为定额计量单位；（4）带形铜、铝母线及其引下线安装以“10m/单相”为定额计量单位；（5）带形母线用伸缩接头及铜过渡板安装以“个”为定额计量单位；（6）槽型母线安装以“10m／单相”为定额计量单位；（7）槽型母线与发电机、变压器连接以“台”为定额计量单位，与断路器、隔离开关连接以“组”为定额计量单位；（8）共箱母线安装、低压封闭式插接母线槽安装以“10m”为定额计量单位；（9）封闭母线槽进出分线箱安装以“台”为定额计量单位；（10）重型母线安装以“吨”为定额计量单位，重型母线伸缩器以“个”为定额计量单位，导板制作、安装以“束”为定额计量单位；（11）重型母线接触面加工以“片/单相”为定额计量单位。

教你怎样快速看懂室内照明电气施工图

教你怎样快速看懂室内照明电气施工图外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警、广播、电话、闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。

2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。

3、图纸的特点：各种装置或设备中的元部件都不按比例绘制它们的外形尺寸，而是用图形符号表示，同时用文字符号、安装代号来说明电气装置和线路的安装位置、相互关系和敷设方法。

三、室内配电线路的表示方法1、电气照明线路在平面图中采用线条和文字标注相结合的方法，表示出线路的走向、用途、编号、导线的型号、根数、规格及线路的敷设方式和敷设部位。

2、线路配线方式及代号（斜线后为英文字母代码）：分为明敷（M）和暗敷（A）。

夹板配线瓷夹CJ/PL金属线槽配线GC/MR槽板配塑料线槽配线钢管配线DG/SC（G）线路具体配线方式线管配线硬塑料管配线VG/PC软管RG/瓷瓶配线CP/K钢索配线S/M电缆桥架配线QJ/CT3、线路敷设部位及代号：部位代号地面（板）D墙Q柱Z梁L顶棚P4、导线的类型及代号：类型项目类型代号类型代号线芯材料铜芯导线(一般不标注)T铝芯导线L绝缘种类：聚氯乙烯绝缘V橡胶绝缘X氯丁橡胶绝缘XF聚乙烯绝缘Y 内护套聚氯乙烯套V聚乙烯套Y其它特征绝缘导线、平行B双绞线S软线R常见导线型号型号名称BXF（BLXF）氯丁橡胶绝缘铜（铝）芯线BX（BLX）橡胶绝缘铜（铝）芯线BXR铜芯橡胶软线BV（BLV）聚氯乙烯绝缘铜（铝）芯线BVR聚氯乙烯绝缘铜（铝）芯软线BVV（BLVV）铜（铝）芯聚氯乙烯绝缘和护套线RVB铜芯聚氯乙烯绝缘平行软线RVS铜芯聚氯乙烯绝缘绞型软线RV铜芯聚氯乙烯绝缘软线RX、RXS铜芯、橡胶棉纱编织软线5、导线根数的表示方法：只要走向相同，无论导线的根数多少，都可以用一根图线表示一束导线，同时在图线上打上短斜线表示根数；也可以画一根短斜，在旁边标注数字表示根数，所标注的数字不小于3，对于2根导线，可用一条图线表示，不必标注根数。

照明电路安装步骤PPT课件

感谢你的到来与聆听
学习并没有结束，希望继续努力
Thanks for listening, this course is expected to bring you value and help
照明电路安装步骤
安装过程中需要使用的工具
工具的使用
1、剥线钳
用来剥削小直径导线绝缘层的专用工具。使用剥线钳时，将要剥削的绝缘层长度用标尺定好后，把导线放入相应的刃口中，切口大小应略大于导线芯线直径，否则会切断芯线，握紧绝缘手柄，导线的绝缘层即被割破，并自动弹出
2、斜口钳
斜口钳主要用于剪断较粗的电线、金属丝及导线电缆，还可直接剪断低压带电导线。
漏电保护器的各个接线端说明如图：
线缆从漏电保护器出来后接至保险丝，接线方法同上，接线时应注意接线的“上进下出”原则，即线缆应先接至保险丝的上接线端，然后从下接线端接出至下一器件。保险丝的上下由安装时决定的，本实验板的方向为向着电度表的方向为上。
3、第二个接线盘做分线
因为后续电路（本实验板中为灯泡电路、日光灯电路和插座电路）之间为并联。可以将第二个接线盘做成一个类似插座功能的的接线端子。
从电度表出线后，量取合适长度的线缆用斜口钳剪断，接至第一个接线盘。
接线盘的连接为“短通长不通”，即图中1排中各个接线端与2排中的各个接线端是对应相通的。但两排中的各个接线端之间是不相通的。
从接线盘跳接到漏电保护器。方法同上。
说明：
接线到漏电保护器时应从上端进，下端出，且N端接零线。本实验板配套的为四线漏电保护器，但试验中我们只使用两线，所以出来零线是固定端外，火线应接在第一个接线端，否则漏电保护器无法起到保护作用。
3、尖嘴钳

室内照明与插座配电系统单线图_全程图解电工维修技法_[共3页]

第6章低压配电与电气线路
— 545 —
图6-3-51 一路插座线路漏电故障的排除步骤6
6.3.4 室内照明与插座配电系统单线图
读懂单线配电系统图和平面图是电工必要的技能，只有能读图才能够达到快速排除各类电气故障的目的。

单线配电系统图一般分为两部分，虚线内的部分表示配电箱或屏的开关接线方式及各开关的型号和额定容量（A ），分路开关的排列顺序等虚线外的部分表示各路采用的导线材质、导线的截面积、导线穿管的根数、电线管的材质和管内径及分路情况等内容。

平面图表示各路导线的路径、分线盒、接线盒、用电电器及控制电器的位置示意等内容。

一、单相室内照明与插座配电系统单线图
单相室内照明与插座配电系统单线图如图6-3-52所示，该图以两室两厅一卫单元楼房为例予以介绍，供参考，图中：
QF 1—电源进线开关，一般采用两极低压断路器；
QF 2—照明线路电源开关，可采用单极断路器；
QF 3—照明线路电源备用开关；
FQ 1～FQ 6—分路插座线路电源开关，应采用低压漏电断路器； FQ 7—插座线路备用开关；
AL —表示配电箱，虚线内的开关设置在箱内；
BV-0.5—表示铜线耐压0.5kV ；
2×2.5—表示电线管内穿两根导线，截面积2.5mm 2；
3×2.5—表示电线管内穿三根导线，截面积2.5mm 2；。

室内照明线路的看图顺序

室内照明线路的看图顺序怎样看室内照明电气施工图一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警I广播、电话I闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理, 提供安装技术数据和使用维护的依据。

2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。

室内配电线路的表示方法1、电气照明线路在平面图中采用线条和文字标注相结合的方法，表示岀线路的走向、用途、编号、导线的型号、根数、规格及线路的敷设方式和敷设部位。

3、线路敷设部位及代号：部位代号部位代号地面（板）D墙Q柱Z梁L顶棚4、导线的类型及代号:类型项目类型线芯材料铜芯导线（一般不标注）聚氯乙烯绝缘绝缘种类氯丁橡胶绝缘内护套聚氯乙烯套其它特征绝缘导线、平行代号类型代号T铝芯导线LV橡胶绝缘XXF聚乙烯绝缘YV聚乙烯套YB双绞线S软线常见导线型号型号名称BXF (BLXF)氯丁橡胶绝缘铜（铝）芯线BX (BLX)橡胶绝缘铜（铝）芯线BXR铜芯橡胶软线BV (BLV)聚氯乙烯绝缘铜（铝）芯线BVR聚氯乙烯绝缘铜（铝）芯软线铜（铝）芯聚氯乙烯绝缘和护套BW (BLW)线RVB铜芯聚氯乙烯绝缘平行软线RVS铜芯聚氯乙烯绝缘绞型软线RV铜芯聚氯乙烯绝缘软线RX、RXS铜芯、橡胶棉纱编织软线导线根数的表示方法：只要走向相同，无论导线的根数多少，都可以用一根图线表示一束导线，同时在图线上打上短斜线表示根数；也可以画一根短斜，在旁边标注数字表示根数，所标注的数字不小于3, 对于2根导线，可用一条图线表示，不必标注根数。

基本照明电路及模拟家用照明线路安装演示幻灯片

广东朗易得光电科技有限公司
24
GUANGDONG LUXWATT OPTO SEMICONDUCTORS CO.,LTD
氙气灯
HID 英文全称是 High Intensity Discharge Lamp，这种含有氙气的新型汽车照明前大灯，又称高强度放电灯或气体放电式汽车氙气照明大灯系统,中文简称:氙气灯。
直管型荧光灯
光效：60~80 lm/ W 色温：3000K、3500K、4000K、
6500K 显色：80 Ra 平均寿命：10000h 功率范围： 18~120W
Байду номын сангаас
广东朗易得光电科技有限公司
18
GUANGDONG LUXWATT OPTO SEMICONDUCTORS CO.,LTD
节能灯
荧光灯家族包括直管型和紧凑型荧光灯。它的原理是利用汞蒸气在外加电压作用下产生弧光放电，发出少许可见光和大量紫外线，紫外线又激励灯管内壁涂覆的荧光粉，使之发出大量的可见光。
紧凑型荧光灯俗称节能灯，因为它体积小巧，光效高（是白织灯的5倍），节能省电，被广泛应用于各种灯具之中。灯管使用9～16mm 的细玻璃管弯曲或熔接制成（U型、H型、螺旋型等），有很高的单位表面负荷，比普通荧光灯管表面要热，也提高了灯的最低冷端温度。
紧凑型荧光灯
广东朗易得光电科技有限公司
GUANGDONG LUXWATT OPTO SEMICONDUCTORS CO.,LTD
光效：50~60 lm/ W 色温：2700K、4000K、5400K 显色：80 Ra 平均寿命：8000-10000h 功率范围： 3~120W
19
低压纳灯
低压钠灯是一种气体放电灯，利用低压钠蒸气放电发光的电光源，在它的玻璃外壳内涂以红外线反射膜，是光衰较小和发光效率最高的电光源。

30种常见的照明控制原理图

生活中最常见的，进门打开客厅的一盏灯，直接到卧室休息时关掉客厅灯，无需再跑回客厅关灯，所以就可以采用三控开关，共同控制一个电源。

家居和装修常面临灯饰、台灯的线路连接，三个开关控制一盏灯，就是在双控的基础上，将两个开关的连接线中间增加一个双刀双掷开关，也可用双开代替。

一、双控开关的连接方法
1、电源火线分三根线，分别连接到灯饰的三个开关，从每个开关的三个裸线都连接到灯的一端，之后从等的另一端出来的一根线连接到电源的零线上。

这种接线是单联3控，先了解三个开关单开，这种单开要三个连接柱，电源火线介入第一个开关的中间接住才行。

2、使用两个双联开关，将两个开关控制一盏灯的连接方法，之后将两开关之间的2根双联线断开，用一个双刀双接开关将它们
全部链接起来，使能通过他的开和关，达到原来2根线回复导通或交叉后导通，之后就可以完成三个开关控制一盏灯链接电路了。

二、台灯点灯家居装修线路图纸也能有DWG、DXF、PDF、JPG 等多种格式，版本也有很多种。

为了防止不同格式打不开、版本高图纸在低版本CAD软件中打不开等等问题，可以采用以下免费方法，转换成想要的版本或格式。

三、30种常见的照明控制原理图，这可是几十年老电工师傅的经验呀!。

高层住宅照明配电干线系统图

高层住宅照明配电干线系统图在高层住宅的电气设计中，照明配电干线系统图是至关重要的一部分。

它就像是整个住宅电气系统的“脉络图”，清晰地展示了电能从配电室到各个楼层、各个房间照明设备的传输路径和分配方式。

照明配电干线系统图通常由电源进线、配电箱、干线电缆、分支线路、保护设备等要素组成。

首先，电源进线是整个系统的“源头活水”，一般来自小区的变电站或配电室。

这部分线路承载着高压电能，经过变压器降压后，转变为适合住宅使用的低压电。

配电箱则是电能分配的“中转站”。

在高层住宅中，通常会在每一层或者每隔几层设置一个配电箱，将电能进一步分配给各个分支线路。

配电箱内装有各种保护设备，如断路器、漏电保护器等，它们的作用是在电路出现过载、短路或漏电等异常情况时，迅速切断电源，以保障用电安全。

干线电缆是连接电源进线和配电箱的“大动脉”。

这些电缆需要具备良好的导电性能、绝缘性能和机械强度，以确保电能能够稳定、可靠地传输。

在选择干线电缆时，需要考虑电流大小、电压等级、敷设方式等因素，以确保电缆能够满足系统的要求。

分支线路则像是从“大动脉”延伸出的“毛细血管”，将电能输送到每一个照明灯具和插座。

分支线路的布线方式有多种，常见的有放射式、树干式和混合式。

放射式布线方式的可靠性较高，但成本也相对较高；树干式布线方式则较为经济，但可靠性稍逊一筹；混合式布线方式则结合了两者的优点，在实际应用中较为常见。

保护设备在照明配电干线系统中起着“安全阀”的作用。

断路器可以在电流超过额定值时自动跳闸，切断电路；漏电保护器则能够检测到线路中的漏电电流，并及时切断电源，防止触电事故的发生。

此外，还有过压保护器、欠压保护器等设备，共同保障着系统的安全运行。

在绘制照明配电干线系统图时，需要遵循一定的规范和标准。

线路的标识要清晰准确，包括线路的编号、规格、敷设方式等信息。

配电箱的内部布局要合理，保护设备的参数要与线路的负载相匹配。

同时，还要考虑系统的可扩展性和维护便利性，为未来可能的升级改造预留一定的空间。

超实用的电工布线电路图解，一看就懂

超实⽤的电⼯布线电路图解，⼀看就懂家庭装修的时候，电路布线和⽔路布线是⾮常重要的，因为它们都是⼀些隐蔽的⼯程。

家装电路布线的线路有很多，有电话线、⽹络线、电线等等，不同种类的电线它的布置⽅法、位置等都是不同的，所以我们在家装电路布线的时候，要根据实际的情况来布置线路。

在选择线路的时候，我们要选择质量⽐较好的，因为质量⽐较好的线路它的使⽤寿命⽐较长，⽽且使⽤起来⽐较放⼼。

电路设计和改造⼀直是装修的重点，不规范的布线和施⼯会影响到业主们⽇后的⽣活。

电路布线属于隐蔽⼯程，横平竖直是基本的要求，既要按照电路布线图来施⼯，同时⼜要遵循的布线原则。

1、⾸先要根据电路的⽤途进⾏电路定位，⽐如：哪⾥要开关、哪⾥要插座、哪⾥要灯等电⼯会根据你的要求进⾏定位。

2、开槽：定位完成后，电⼯根据定位和电路⾛向，开布线槽。

线路槽很有讲究，要横平竖直。

不过，规范的做法，尽量少开横槽，会影响墙的承受⼒。

开槽深度应⼀致，⼀般为PVC管直径+10mm，要求槽线笔直。

⾸先在墙⾯弹出控制线后，再⽤云⽯机切割墙⾯⼈⼯开槽。

3、线管：线管有冷弯管和PVC管两种，最好⽤315重型PVC管，冷弯管可以弯曲⽽不断裂，是布线的最好选择，因为它的转⾓是有弧度的，线可以随时更换，⽽不⽤开墙。

4、弯管：冷弯管要⽤弯管⼯具，弧度应该是线管直径的6倍，先排管，后⽤钢丝穿过，便于以后线路升级维修。

5、为防⽌信号⼲扰，强弱电的间距应为500mm，但很多施⼯达不到这个标准。

如果达不到，就要对弱电进⾏屏蔽处理。

6、强、弱电更不能同穿⼀根管内。

7、同⼀回路电线应穿⼊同根管内，电线总截⾯积(包括绝缘外⽪)不应超过管内截⾯积的40%。

8、同⼀室内的电源、电话、电视等插座⾯板应在同⼀⾼度，电源线及插座与电视线及插座的⽔平间距不应⼩于⼀个暗盒的距离。

9、PVC管应⽤管卡固定，它的接头均⽤配套接头，⽤PVC胶⽔粘牢，弯头要⽤弹簧弯曲，穿着绝缘鞋操作是很规范的。

10、穿⼊配管导线的接头应设在接线盒内，为了安全，暗盒内的线头要⽤胶布封好，并预留10-15公分长度的线头。

看懂室内照明电气施工图

看懂室内照明电气施工图————————————————————————————————作者：————————————————————————————————日期：怎样看室内照明电气施工图一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、电话|闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。

2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。

2、线路配线方式及代号（斜线后为英文字母代码）：分为明敷（M）和暗敷（A）。

塑料夹VJ/PCL夹板配线瓷夹CJ/PL金属线槽配线GC/MR槽板配线塑料线槽配线VC/ PR钢管配线DG/SC（G）线路具体配线方式线管配线硬塑料管配线VG/PC软管RG/瓷瓶配线CP/K钢索配线S/M电缆桥架配线QJ/CT3、线路敷设部位及代号：部位代号部位代号地面（板）D墙Q柱Z梁L顶棚P4、导线的类型及代号：类型项目类型代号类型代号线芯材料铜芯导线(一般不标注)T铝芯导线L绝缘种类聚氯乙烯绝缘V橡胶绝缘X 氯丁橡胶绝缘XF聚乙烯绝缘Y内护套聚氯乙烯套V聚乙烯套Y其它特征绝缘导线、平行B双绞线S 软线R常见导线型号型号名称BXF （BLXF ）氯丁橡胶绝缘铜（铝）芯线 BX （BLX ）橡胶绝缘铜（铝）芯线 BXR 铜芯橡胶软线BV （BLV ）聚氯乙烯绝缘铜（铝）芯线 BVR聚氯乙烯绝缘铜（铝）芯软线 BVV （BLVV ）铜（铝）芯聚氯乙烯绝缘和护套线 RVB 铜芯聚氯乙烯绝缘平行软线 RVS 铜芯聚氯乙烯绝缘绞型软线 RV 铜芯聚氯乙烯绝缘软线 RX 、RXS铜芯、橡胶棉纱编织软线5、导线根数的表示方法：只要走向相同，无论导线的根数多少，都可以用一根图线表示一束导线，同时在图线上打上短斜线表示根数；也可以画一根短斜，在旁边标注数字表示根数，所标注的数字不小于3，对于2根导线，可用一条图线表示，不必标注根数。

照明电路识图

6）漏电保护器在安装后先带负荷分、合开关三次，不得出现误动作. 7）运行中的漏电保护器，每月至少用试验按钮试验一次，以检查保护器
的动作性能是否正常。
黑龙江农业工程职第二业十三页学，编院辑于自星期动三：化一点系十一分。
5．单相电能表的安装
（1）单相电能表的规格和结构
单相电能表外形
单相电能表的结构
黑龙江农业工程第二职十四业页，学编辑院于星自期三动：一化点十系一分。
照明电路常见故障及排除
第二十七页，编辑于星期三：一点十一分。
一、检查照明电路故障的基本方法
1．必须掌握有关的技术资料和现场情况
2．检查故障的基本方法
（1）故障调查。（2）直观检查。
（3）测试。
（4）分支路、分段检查。
黑龙江农业工程第二职十八业页，学编辑院于星自期三动：一化点十系一分。
二、照明电路的常见故障及排除
黑龙江农业工程职第二业十页，学编辑院于星自期三动：一化点十系一分。
4．漏电保护断路器的安装
漏电保护断路器（又称漏电电流动作保护器，正式名称是剩余电流动作保护器）简称漏电保护器，是在规定条件下，当漏电电流达到或超过额定动作值时．能自动断开电路的开关电器(有些产品制成组合电器）。
黑龙江农业工第程二十职一页业，编学辑于院星自期三动：一化点十系一分。
单相电能表接线图黑龙江农业工程第职二十业五页学，编院辑于星自期三动：一化点十系一分。
（3）单相电能表安装安装电能表的步骤如下：
①打墙眼、装塑料榫，②装木板、装木螺钉，③装电能表、闸刀开关、熔断器，④接线、接电源，⑤接负载。
黑龙江农业工第程二十职六页业，编学辑于院星自期三动：一化点十系一分。
黑龙江农业工程第十职八页业，编学辑于院星期自三：动一点化十一系分。

4一般民用住宅电气线路的识读四平面图的识读解析

2 1 40 S
又为共同标注，控制开关于入口处，安装同方式为暗装。
• 3)WL1-3分路是引至卫生间本室内④轴的二极扁圆两用插座暗装，安装高度2.3m (为了与另一插座取得一致，应为1.6m)。
• 由上分析可知，1#、2#、3#、4#灯处有两个用途，一是安装本身的灯具，二是将电源分散出去，起到分线盒的作用，这在照明电路中是最常用的。从灯具标注上看，同一张图样上同类灯具的标注可只标注一处，这在识读中要注意。
4、一般民用住宅电气线路的识读四、平面图的识读解析
有线电视电缆
电话电缆
图底层组合平面图
• (一)底层组合平面图
•
此图为该电气线路的组合平面图
• 该是一附加图，主要说明电源引入、电话线引入、仅以某一单元为例加以说明，见图左侧第一单元。
• 1、电源的引入是在标高2．8m处架空引入的，然后埋地板引到楼梯间的总配电箱A内。由A箱引出三个回路，其中引上(↑)是由首层引至二层配电箱的电源，引下(↓)是由首层引至地下室照明的电源，引至声控开关(o)是楼梯照明的电源，同时由声控开关处上引至上层楼梯照明处，然后再引至上层直到顶层。这个声控开关就是这层楼梯照明的开关。楼梯间照明共为5盏平灯口灯吸顶安装，每层一盏，每盏25W。
4)WL2支路引出后沿③轴、C轴、①轴及楼板引至客厅和卧室的二三极两用插座上，实际工程均为埋楼板直线引入，没有沿墙直角弯，只有相邻且于同一墙上安装时，才在墙内敷设管路见⑦轴墙上插座。插座回路均为三线 (一相线、一保护线、一工作零线)，全部暗装，安装高度厨房和阳台为1．6m，卧室均为0．3m。
5)楼梯间照明为40W,平灯口吸顶安装，声控开关距顶0．3m；配电箱暗装，下部距地面1．4m。
3
5
