（4）485数据传输干线的距离小于2.0KM
DDC与现场设备的连接线路要求：
（1）线的规格为:Xx0.5RVV以上。
（2）各接口处必须采取焊接并加以保护。
（3）485数据传输干线的距离<2.0KM
各种模块（DDC）工作的各种参数及正确连接
A：技术参数：
电源：DC12V
耗电量：最大DC100MA
保险丝：250V0.5A
变压器：输入AC220V输出DC12V 0.3A
输入讯号：干接点、TTL或+12V电压讯号
输入短路电流：4MA
B：2PIN线接上DC12V/AC9V电源后模块出现：
PW（电源指示灯） 常亮
WD（自我检测灯） 常亮
TX（数据发射灯） 接通BA--475闪烁亮
对应显示楼层
D4
D3
D2
D1
D0
1
0
0
0
0
1
2
0
0
0
1
0
3
0
0
0
1
1
4
0
0
1
0
0
…
…
…
…
…
…
31
1
1
1
1
1
所有输出均为集电极开路输出（OC）,每个端子的功耗,最大电流为50mA，电压为30V Dcmax。
A：技术参数：
电源：DC12V
耗电量：最大DC100MA
保险丝：250V0.5A
变压器：输入AC220V输出DC12V 0.3A
楼宇自动化（BA）施工方案

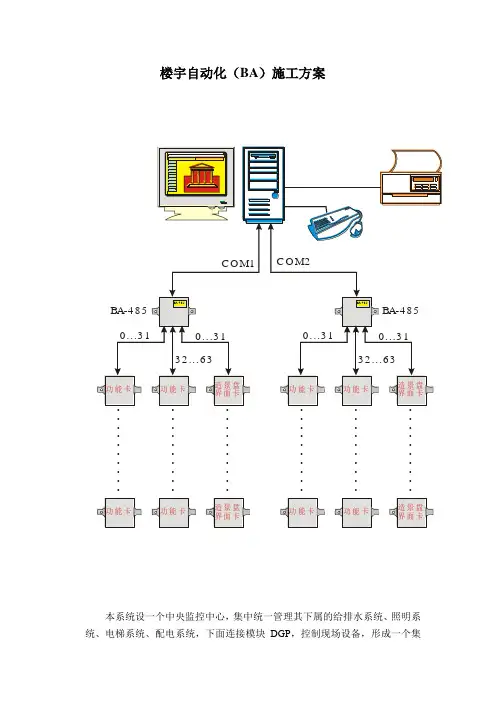

本系统设一个中央监控中心，集中统一管理其下属的给排水系统、照明系统、电梯系统、配电系统，下面连接模块DGP，控制现场设备，形成一个集散型监控系统。
楼宇设备自控系统(BA 系统)设计方案
