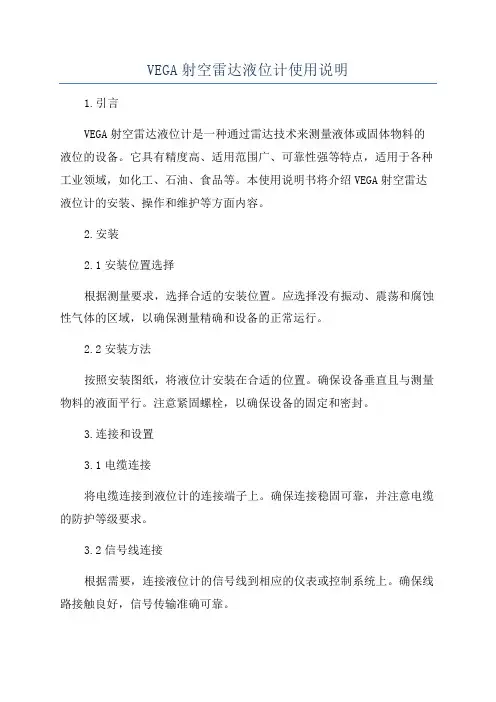

VEGA射空雷达液位计使用说明
VEGA射空雷达液位计使用说明1.引言VEGA射空雷达液位计是一种通过雷达技术来测量液体或固体物料的液位的设备。
它具有精度高、适用范围广、可靠性强等特点,适用于各种工业领域,如化工、石油、食品等。
本使用说明书将介绍VEGA射空雷达液位计的安装、操作和维护等方面内容。
2.安装2.1安装位置选择根据测量要求,选择合适的安装位置。
应选择没有振动、震荡和腐蚀性气体的区域,以确保测量精确和设备的正常运行。
2.2安装方法按照安装图纸,将液位计安装在合适的位置。
确保设备垂直且与测量物料的液面平行。
注意紧固螺栓,以确保设备的固定和密封。
3.连接和设置3.1电缆连接将电缆连接到液位计的连接端子上。
确保连接稳固可靠,并注意电缆的防护等级要求。
3.2信号线连接根据需要,连接液位计的信号线到相应的仪表或控制系统上。
确保线路接触良好,信号传输准确可靠。
3.3参数设置根据实际需求,在仪表或控制系统中设置相应的参数,例如液位单位、量程范围等。
确保参数设置正确,以保证液位计的准确测量和报警功能的正常使用。
4.操作4.1启动和停止在保证相应的电源和系统连接的情况下,按下液位计的启动开关,设备将开始正常运行。
在需要停止设备时,关闭相应的电源和系统连接。
4.2备份电源液位计通常带有备份电源功能。
在主电源故障或断电时,备份电源将自动启动,确保设备的正常工作。
当主电源恢复后,备份电源将自动转为主电源。
4.3液位测量液位计将通过射空雷达技术测量液体或固体的液位。
它能够测量各种介质,如水、油、粉末等。
根据实际情况选择合适的测量模式,确保测量的准确性。
5.维护5.1定期检查定期检查液位计以确保其正常运行。
包括检查电缆连接是否松动、清理传感器、检查密封件是否完好等。
5.2清洁液位计的传感器表面可能会沾上污垢。
定期使用干净的布或软刷清洁传感器表面,以保证测量的准确性。
5.3校准根据需要,定期校准液位计,以确保测量结果准确可靠。
校准可以通过仪表或控制系统进行,可以根据操作手册进行操作。
克劳纳OPTIWAVE 3500 C雷达液位计操作手册说明书
80GHz 雷达 (FMCW)液位计用于符合卫生要求的液体应用OPTIWAVE 3500 C操作手册© KROHNE 09/2018 - 4007101301 - MA OPTIWAVE 3500 R01 zh保留所有权。
未经KROHNE Messtechnik GmbH 公司事先书面授权,不得复制此文件及其任何部分。
如有更改,恕不通知。
2 09/2018 - 4007101301 - MA OPTIWAVE 3500 R01 zh版权所有 2018KROHNE Messtechnik GmbH - Ludwig-Krohne-Str. 5 - 47058 Duisburg (德国): 版本说明3 09/2018 - 4007101301 - MA OPTIWAVE 3500 R01 zh 1 安全须知61.1 软件历史 (6)1.2 用途 (7)1.3 认证 (7)1.4 无线电批准证书 (8)1.4.1 欧盟 (EU) (8)1.4.2 美国 (11)1.4.3 加拿大 (13)1.5 来自制造厂家的安全须知 (15)1.5.1 版权及数据保护.............................................................151.5.2 免责条款...................................................................151.5.3 产品责任及质保.............................................................161.5.4 有关文档的信息.............................................................161.5.5 警告与符号使用 (17)1.6 操作者的安全须知........................................................172 设备描述182.1 供货范围 (18)2.2 仪表说明................................................................192.3 外观检查. (20)2.4 铭牌 (21)2.4.1 铭牌 (示例)..............................................................213 安装223.1 通用安装提示 (22)3.2 存储 (22)3.3 运输 (23)3.4 安装前要求 (23)3.5 压力和温度范围 (24)3.6 推荐的安装位置 (25)3.6.1 通用说明 (25)3.6.2 具有盘状和锥形底部的储罐 (27)3.7 安装限制 (28)3.7.1 通用说明 (28)3.7.2 过程连接 (30)3.8 如何旋转或移除显示模块(选件) (36)3.9 防护罩 (37)3.9.1 如何将防护罩连接至仪表上 (37)3.9.2 如何打开防护罩.............................................................394 电气连接404.1 安全须知 (40)4.2 电气安装:2线制,回路供电 (40)4.3 电流输出的电气连接 (44)4.3.1 非防爆仪表 (44)4.3.2 用于危险区域的仪表 (44)内容4 09/2018 - 4007101301 - MA OPTIWAVE 3500 R01 zh4.4 防护等级 (44)4.5 网络 (45)4.5.1 基本信息...................................................................454.5.2 点到点连接.. (45)4.5.3 多点网络...................................................................465 启动475.1 启动检查列表 (47)5.2 如何启动仪表 (47)5.3 操作概念 (47)5.4 数显屏幕 (48)5.4.1 显示屏布局 (48)5.4.2 键盘按钮 (49)5.5 通过PACTware ™远程通讯 (51)5.6 通过AMS ™设备管理器进行远程通讯........................................526 操作536.1 用户模式 (53)6.2 常规模式 (53)6.3 程序模式 (56)6.3.1 常规注意事项...............................................................566.3.2 仪表设置保护(访问级别)...................................................566.3.3 如何访问快速设置菜单.......................................................586.3.4 键盘功能...................................................................596.3.5 如何保存程序模式中更改的设置...............................................626.3.6 菜单一览...................................................................636.3.7 功能说明...................................................................696.4 程序模式下仪表配置的更多信息 (83)6.4.1 标准设置...................................................................836.4.2 空频谱记录.................................................................856.4.3 HART ® 网络设置............................................................886.4.4 距离测量...................................................................886.4.5 物位测量...................................................................906.4.6 如何设置仪表测量体积或质量.................................................916.4.7 如何在弯曲或锥形底部的储罐中进行正确测量...................................936.4.8 如何制作滤波器以去除雷达信号干扰...........................................936.5 状态消息和诊断数据......................................................947 服务1007.1 周期性维护 (100)7.1.1 常规注意事项 (100)7.1.2 维护外壳盖的O 形圈 (100)7.1.3 如何清洁仪表的顶部表面 (101)7.2 服务保修 (101)7.3 备件可用性 (102)7.4 可提供的服务 (102)5 09/2018 - 4007101301 - MA OPTIWAVE 3500 R01 zh 7.5 仪器送返生产厂家.......................................................1027.5.1 基本信息 (102)7.5.2 送返仪器时附带的表格(可复印) (103)7.6 处理...................................................................1038 技术数据1048.1 测量原理 (104)8.2 技术数据 (106)8.3 测量精度 (111)8.4 最小供电电压 (113)8.5 尺寸和重量.............................................................1149 HART 接口1189.1 综述 (118)9.2 软件历史 (118)9.3 连接变量 (119)9.3.1 点到点连接 - 模拟/数字模式 (119)9.3.2 多点连接 (2线制连接) (119)9.4 HART ® 仪表变量 (119)9.5 手操器 475 (FC 475) (120)9.5.1 安装......................................................................1209.5.2 操作. (120)9.6 资产管理系统 (AMS ®) (120)9.6.1 安装 (120)9.6.2 操作 (121)9.6.3 基本配置参数..............................................................1219.7 现场仪表工具 / 仪表类型管理器 (FDT / DTM) (121)9.7.1 安装 (121)9.7.2 操作 (121)9.8 过程设备管理(PDM) (121)9.8.1 安装......................................................................1219.8.2 操作. (121)9.9 AMD 的HART ®菜单结构 (122)9.9.1 AMS 菜单结构总览(菜单结构中的位置) (122)9.9.2 AMS 菜单结构(具体设置)..................................................1229.10 PDM 的HART ® 树形菜单..................................................1259.10.1 PDM 菜单树总览(菜单树中的位置).. (125)9.10.2 PDM 菜单结构(具体设置).................................................12610 附录12910.1 订货代码..............................................................12910.2 备件..................................................................13210.3 附件..................................................................13410.4 术语表................................................................13411 笔记13716 09/2018 - 4007101301 - MA OPTIWAVE 3500 R01 zh1.1 软件历史“固件版本符合”NAMUR NE 53。
雷达式液位计安全操作及保养规程
雷达式液位计安全操作及保养规程1. 前言雷达式液位计是一种常见的工业测量仪器,用于测量各种液体的液位。
在使用过程中,正确的操作和保养能够保证其正常工作,提高使用寿命,同时也能够保证生产安全。
本文将介绍雷达式液位计的安全操作及保养规程。
2. 安全操作规程2.1 确保设备正常在使用雷达式液位计前,应首先确认设备状态正常。
确认电源是否接好,检查设备电缆连接是否牢固,检查仪表功率及安装状态。
如发现任何问题,应立即停止使用,并联系相关人员进行检修和调整。
使用时应按照使用说明书进行正确操作。
2.2 防雷防静电在雷达式液位计测量时,应预先做好防雷防静电工作。
为了避免敏感电子元器件受到静电干扰而导致设备损坏,应采取静电保护措施,如使用航空插头或保护接地装置,以确保设备的稳定性。
2.3 防爆防火液位计在测量时,常常会在易燃易爆物质中使用。
因此,在使用雷达式液位计进行测量前,应先了解液体的性质和防爆等级要求。
在需要防爆的环境中使用时,应使用符合相关爆炸防护标准的防爆型液位计,并注意安装方法。
同时,使用过程中,应注意保持场地整洁,防止易燃物品和气体汇集,以防发生火灾。
2.4 安全作业在进行雷达式液位计的测量时,应按安全操作规程进行操作,如严禁擅自调整参数和对设备进行改装、维修等操作,严禁在需要防爆场合禁止对液位计端口进行随意拆模和连接操作。
同时,在实际操作中,应遵循相关操作规范,如统一佩戴个人防护设备和维修用具等,确保操作过程安全。
2.5 应急处理在雷达式液位计测量时,如出现紧急情况或异常状况等,应及时停机并通知工作人员。
在设备出现故障时,应注意开展维修工作,遵循相关维修标准和规范,确保维修过程安全。
3. 保养规程3.1 定期检查定期检查是保证雷达式液位计正常工作的重要措施之一。
定期检查可以帮助发现问题并及时修复,避免在实际使用中发生问题。
检查内容包括:液位计本体、传感器、显示器及其他附件的外观是否有损伤,电导应答是否正常等。

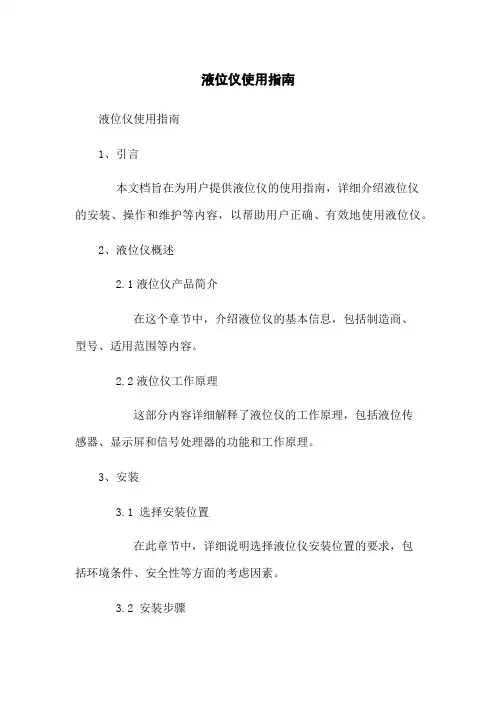

液位仪使用指南
液位仪使用指南液位仪使用指南1、引言本文档旨在为用户提供液位仪的使用指南,详细介绍液位仪的安装、操作和维护等内容,以帮助用户正确、有效地使用液位仪。
2、液位仪概述2.1液位仪产品简介在这个章节中,介绍液位仪的基本信息,包括制造商、型号、适用范围等内容。
2.2液位仪工作原理这部分内容详细解释了液位仪的工作原理,包括液位传感器、显示屏和信号处理器的功能和工作原理。
3、安装3.1 选择安装位置在此章节中,详细说明选择液位仪安装位置的要求,包括环境条件、安全性等方面的考虑因素。
3.2 安装步骤该部分将详细介绍液位仪的安装步骤,包括各个部件的连接和固定,以及相关的电源和通信接口的连接方法。
4、操作指南4.1 启动和关闭描述液位仪的启动和关闭步骤,包括按下相关按钮、操作界面显示等说明。
4.2 常用功能操作详细介绍液位仪常见的功能操作,包括设置液位报警值、查询历史数据、修改参数等操作步骤和注意事项。
5、维护与保养5.1 日常维护介绍液位仪的日常维护要点,包括定期清洁、检查传感器和电缆等。
5.2 故障排除提供液位仪常见故障的排除方法和解决方案。
6、附件本文档涉及的附件包括液位仪产品说明书、安装图纸等相关文件。
请参阅附件以获取更详细的信息。
注释:1:液位仪:一种用于测量容器内液体或物料的高度的设备。
2:液位传感器:液位仪的核心部件,通过测量液体的压力、电容或超声波等物理参数来确定液位。
3:信号处理器:负责将液位传感器采集到的信号进行处理和转换,以得出液位信息。
4:液位报警值:用户设置的警戒线,当液位达到或超过该值时,液位仪会发出警报。
vega雷达液位计说明书中文版
vega雷达液位计说明书中文版尊敬的用户,感谢您选择Vega雷达液位计。
本说明书将为您提供有关产品安装、操作、维护和故障排除的详细信息,以确保您正确使用本产品。
第一章:产品简介1.1产品概述本款雷达液位计是一种先进的液位测量仪器,可广泛应用于各种工业场合。
它通过非接触式雷达技术准确测量液体的实时液位,并将数据传输至相关设备。
1.2主要特点-高精确度:通过先进的雷达技术,实时准确地测量液位。
-高可靠性:本产品采用优质材料和先进的制造工艺,具有出色的耐用性和稳定性。
-易于安装和操作:产品配备详细的安装指南和操作手册,简化了安装和操作过程。
-多种监测方式:支持多种液位监测方式,能满足不同场合的需求。
-自诊断功能:具备自动检测和故障诊断功能,能够自动提醒用户有关设备状态和维护需求。
第二章:安装指南2.1设备准备在安装液位计之前,确保您具备以下条件:-了解液位计的工作原理和操作方法。
-确定安装位置和固定方式。
-准备所需的工具和配件。
2.2安装步骤1.根据液体属性和工作环境,选择适当的安装位置。
2.使用提供的固定装置将液位计固定在安装位置上。
3.调整液位计的安装角度,确保传感器能够正常工作。
4.将液位计与控制系统连接,并确保连接牢固可靠。
5.连接电源,并进行相应的电气连接。
第三章:操作手册3.1启动与关机启动液位计之前,请确保电源连接正常,并按下启动按钮进行启动。
关机时,按下关机按钮进行关机。
3.2参数设置液位计具有多个参数可以设置,用户可以根据具体需求进行设置。
具体参数设置方法请参考附带的操作手册。
3.3液位监测启动液位计后,它将开始实时监测液体的液位。
通过观察液晶显示屏上的数据,您可以了解到液位的变化情况。
3.4数据传输液位计可以将所测得的数据传输至相关设备。
用户可以选择不同的数据传输方式,例如模拟信号输出、数字信号输出或无线传输。
第四章:维护与保养4.1清洁定期清洁液位计是确保其正常工作的重要步骤。
使用干净柔软的布进行轻轻擦拭即可。
VEGA雷达液位计的设置说明
VEGA 雷达液位计的设置步骤主菜单: ► SetupDisplay DiagnosticAdditional adjustment Information按[A ]键选择SetUp,按[0K ]键进入 1. Setup 设置此处设定的是测量点名称,介质,应用,容器形状,容器高度,最大最小的量程设定,阻尼时间,电流输出的模式, 按[0K ]键后进入显示如下菜锁定操作。
Measurement loop nameMedium Application Vessel typeVessel height/Me. range Max. adjustment Min. adjustment DampingCurrent output mode Current output min./max. Lock adjustment测量点名称 介质的类型 应用 容器形状容器的高度/测量范围 最大量程调整 最小量程调整 阻尼时间 电流输出的模式电流输出的最大最小电流 锁定操作1) Measurement loop name 测量点名称 。
按[0K ]键进入显示如下 Measurement loop nameSensor可以更改的名称,比如输入工位号按一下[0K ]键和[A ]选择需要更改的字符位置。
按田输入需要的名称 V 按一下[0K ]键确认。
完成输入按【ESC 】退出 Medium 选择介质类型按[0K ]键进入显示如下Medium Liquid▼选择介质类型液体或固体 Water based ▼介质名称I 按[0K ]键和[A ]确认输入的信息设置 显示 诊断 附加调整 信息2)选择液匍 显示如下信息选择固体y 显示如下信息Solvent Chem.mixtures Water based溶剂 Powder/dust 粉末/粉尘 化学混合物 Gramules/pellets 颗粒/切片 水溶液Ballast/pebbles碎石/卵石按一下[OK ]键和[A ]键输入需要的信息后完成按【ESC 】退出 3)Application 应用3.1) 选择固体后出现如下信息ApplicationW 按[0K ]键进入显示如下 Silo 选择应用的类型 B 按[0K ]键显示如下 Silo BunkerBunker quick filling Heap Crusher Demonstration口按[A ]犍选择以上显示类型 按[0K ]键完成选择 按【ESC 】退出 3.2) 选择液体后出现如下信息Application按[0K ]键进入显示如下 Application Storage tank 选择应用的类型Storage tankStorage tank with product agitation Storage tank on ships Stirrer vessel /Reactor Dosing vessel Stilling tube Bypass Plastic vessel Mobile plastic vesselOpen water(gauge measurement) Open flume(flow measurement) Rainwater overflow(weir) Demonstration/test[按[A ]键选择以上显示类型 按[OK ]键班选择按【ESC 】退出料仓 料斗快速入料的料斗 料堆 压碎机 演示储罐 带搅拌储罐 船用储罐 搅拌罐/反应器 配料罐 导波管 旁通管塑料罐(穿透容器测量) 可移动的塑料罐 露天水池露天水渠(流量测量) 溢流堰4) Vessel type选择容器的类型(J 按[OK ]键进入显示如下 Vessel top 容器顶部类型 Vessel bottom容器底部类型Q 按[0K ]键显示顶部或底部类型容器顶部/底部的类型有Straight 平的 Dished boiler 弧形的 Conical 锥形的 Angular尖形的1按[A ]键选择以上显示类型 按[0K ]键完成选择按[ESC ]退出5)Vessel height/Me.range 容器高度/测量范围相当于设置仪表所要测量的最大范围[按[0K ]键进入显示如下Vessel height/Me.range15.000m设置容器高度'按一下[OK ]键和[A ]选择和更改的量程位置。
KROHNE OPTIWAVE 5400 C 24 GHz FMCW雷达液位计操作手册说明书
适用于基本过程工艺的24GHz FMCW 雷达液位计OPTIWAVE 5400 C操作手册© KROHNE 05/2018 - 4006972101 - MA OPTIWAVE 5400 R01 zh保留所有权。
未经KROHNE Messtechnik GmbH 公司事先书面授权,不得复制此文件及其任何部分。
如有更改,恕不通知。
205/2018 - 4006972101 - MA OPTIWAVE 5400 R01 zh版权所有 2018KROHNE Messtechnik GmbH - Ludwig-Krohne-Str. 5 - 47058 Duisburg (德国): 版本说明305/2018 - 4006972101 - MA OPTIWAVE 5400 R01 zh 1 安全须知61.1 软件历史.................................................................61.2 用途.....................................................................71.3 认证.....................................................................71.4 无线电批准证书.. (8)1.4.1 欧盟 (EU)...................................................................81.4.2 美国和加拿大 (10)1.5 来自制造厂家的安全须知 (13)1.5.1 版权及数据保护.............................................................131.5.2 免责条款...................................................................131.5.3 产品责任及质保.............................................................141.5.4 有关文档的信息.............................................................141.5.5 警告与符号使用.............................................................151.6 操作者的安全须知 (15)2 设备描述162.1 供货范围................................................................162.2 仪表说明................................................................172.3 外观检查................................................................182.4 铭牌.. (19)2.4.1 铭牌 (示例) (19)3 安装203.1 通用安装提示............................................................203.2 存储....................................................................203.3 运输....................................................................213.4 安装前要求..............................................................213.5 压力和温度范围..........................................................223.6 推荐的安装位置. (22)3.6.1 通用说明...................................................................233.6.2 具有盘状和锥形底部的储罐 (25)3.7 安装限制 (25)3.7.1 通用说明...................................................................253.7.2 过程连接...................................................................283.7.3 LPR 仪表:对于在井坑和非导电材质罐体的安装建议.............................323.7.4 立管(导波管和旁通管).....................................................333.8 如何连接天线延长管......................................................383.9 如何旋转或移除显示模块(选件)..........................................413.10 防护罩.. (42)3.10.1 如何将防护罩连接至仪表上..................................................423.10.2 如何打开防护罩 (44)4 电气连接454.1 安全须知................................................................454.2 常规注意事项............................................................454.3 电气安装:两线制,回路供电. (45)内容405/2018 - 4006972101 - MA OPTIWAVE 5400 R01 zh4.4 电流输出的电气连接 (49)4.4.1 非防爆仪表.................................................................494.4.2 用于危险区域的仪表 (49)4.5 防护等级................................................................494.6 网络.. (50)4.6.1 基本信息...................................................................504.6.2 点到点连接.................................................................504.6.3 多点网络. (51)5 启动525.1 启动检查列表............................................................525.2 如何启动仪表............................................................525.3 操作概念................................................................525.4 数显屏幕. (53)5.4.1 显示屏布局.................................................................535.4.2 键盘按钮. (54)5.5 通过PACTware ™远程通讯.................................................565.6 通过AMS ™设备管理器进行远程通讯. (57)6 操作586.1 用户模式................................................................586.2 常规模式................................................................596.3 程序模式. (62)6.3.1 常规注意事项...............................................................626.3.2 仪表设置保护(访问级别)...................................................626.3.3 如何访问快速设置菜单.......................................................646.3.4 键盘功能...................................................................656.3.5 如何保存程序模式中更改的设置...............................................686.3.6 菜单一览...................................................................696.3.7 功能说明...................................................................756.4 程序模式下仪表配置的更多信息 (91)6.4.1 标准设置...................................................................916.4.2 空频谱记录.................................................................946.4.3 HART ® 网络设置............................................................966.4.4 距离测量...................................................................976.4.5 物位测量...................................................................986.4.6 如何设置仪表测量体积或质量................................................1006.4.7 如何在弯曲或锥形底部的储罐中进行正确测量..................................1016.4.8 如何制作滤波器以去除雷达信号干扰 (102)6.5 状态消息和诊断数据 (103)7 服务1097.1 周期性维护 (109)7.1.1 常规注意事项..............................................................1097.1.2 维护外壳盖的O 形圈........................................................1097.1.3 如何清洁仪表的顶部表面....................................................1107.1.4 如何在过程条件下清洁喇叭天线..............................................1107.2 服务保修 (110)505/2018 - 4006972101 - MA OPTIWAVE 5400 R01 zh 7.3 备件可用性.............................................................1117.4 可提供的服务...........................................................1117.5 仪器送返生产厂家. (111)7.5.1 基本信息..................................................................1117.5.2 送返仪器时附带的表格(可复印).. (112)7.6 处理 (112)8 技术数据1138.1 测量原理...............................................................1138.2 技术数据...............................................................1158.3 测量精度...............................................................1218.4 最小供电电压...........................................................1228.5 最大操作压力指令.......................................................1238.6 尺寸和重量. (125)9 HART 接口1339.1 综述...................................................................1339.2 软件历史...............................................................1339.3 连接变量 (134)9.3.1 点到点连接 - 模拟/数字模式...............................................1349.3.2 多点连接 (2线制连接) (134)9.4 HART ® 仪表变量.........................................................1349.5 手操器 475 (FC 475)....................................................1359.5.1 安装......................................................................1359.5.2 操作. (135)9.6 资产管理系统 (AMS ®) (135)9.6.1 安装......................................................................1359.6.2 操作......................................................................1369.6.3 基本设置参数..............................................................1369.7 现场仪表工具 / 仪表类型管理器 (FDT / DTM) (136)9.7.1 安装......................................................................1369.7.2 操作. (136)9.8 过程设备管理(PDM)....................................................1369.8.1 安装......................................................................1369.8.2 操作. (136)9.9 AMD 的HART ®菜单结构 (137)9.9.1 AMS 菜单结构总览(菜单结构中的位置)......................................1379.9.2 AMS 菜单结构(具体设置)..................................................1379.10 PDM 的HART ® 树形菜单.. (140)9.10.1 PDM 菜单树总览(菜单树中的位置).........................................1409.10.2 PDM 菜单结构(具体设置). (141)10 附录14410.1 订货代码..............................................................14410.2 备件..................................................................15010.3 附件..................................................................15310.4 术语表. (153)1605/2018 - 4006972101 - MA OPTIWAVE 5400 R01 zh1.1 软件历史“固件版本符合”NAMUR NE 53。
雷达液位计说明书
雷达液位计说明书
雷达液位计是一种用于测量储罐或容器中液体(如水、石油、
化学品等)的液位高度的仪器。
雷达液位计通常由天线、发射器、
接收器和处理单元组成。
它利用雷达波(无线电波)来测量液位,
通过发送雷达波并接收反射波的时间差来计算液位高度。
首先,让我们从雷达液位计的工作原理开始说明。
雷达液位计
发射雷达波,并测量这些波在液体表面和返回时所花费的时间。
由
于雷达波在空气和液体中的传播速度不同,因此可以根据时间差来
计算液位高度。
这种测量方法非常精确,并且不受液体的温度、压
力或化学性质的影响,因此在工业领域得到广泛应用。
其次,雷达液位计的优点是非常适合在恶劣环境下使用,例如
高温、高压或腐蚀性液体的储罐。
它还可以实现远距离测量,无需
直接接触液体,因此具有较长的使用寿命和较少的维护需求。
此外,雷达液位计通常具有较高的精度和稳定性,适用于各种工业应用场景。
此外,雷达液位计通常具有多种输出选项,可以通过模拟信号、数字信号或现场总线接口将测量结果传输给控制系统。
它还可以配
备各种附件,如防爆外壳、加热器、搅拌器等,以适应不同的工艺要求和环境条件。
最后,雷达液位计的安装和维护也需要注意一些事项。
安装时应确保天线与液体表面之间没有障碍物,以确保准确的测量。
在使用过程中,需要定期检查天线和电子元件的工作状态,并注意清洁和维护设备,以确保其正常运行。
总的来说,雷达液位计是一种高精度、稳定性强、适应性广泛的液位测量仪器,适用于各种工业场合的液位监测和控制。
希望以上内容能够帮助你更好地了解雷达液位计的相关信息。
MGTR-S-R 系列雷达水位计产品使用手册说明书
MGTR-S-R系列雷达水位计产品使用手册智慧感知系列版本号:1.0.6唐山市柳林自动化设备有限公司 1.0.5-20230106前言唐山市柳林自动化设备有限公司是一家专业从事物联网安全通讯终端、智能仪表与智慧应用系统的研发、生产、销售和系统工程技术服务的高新技术企业、专精特新企业。
公司成立于2007年,拥有1总部(唐山)提供物联网智能终端、数字孪生、SaaS、PaaS、DaaS的研发、生产及销售;1中心(合肥)负责工程系统运维及客户服务,倾听需求,解决问题,成就客户;1研究院(南京)提供生态系统服务10+优质生态合作伙伴、100+核心渠道伙伴、20万+已实施系统现场软硬件设备在线运行。
如您需要任何帮助,您可以关注“唐山柳林自动化”公众号了解产品信息,也可以随时联系我司总部,联系方式如下:地址:河北唐山高新区火炬路410号110楼3号客服热线:130****1802(24小时在线)邮箱:*********************网址:https:///免责声明由于产品版本升级或其他原因,本文档内容会不定期更新。
除非另有约定,本文档仅作为使用指导,本文档中的所述内容、信息和建议均不构成任何明示或暗示的担保。
设备正常操作及安装对于测量的精度以及可靠性影响很大,因此必须保证安装的正常性,并进行反复检查。
保密义务除非唐山市柳林自动化设备有限公司特别授权,否则我司所提供文档和信息的接收方须对接收的文档和信息保密,不得将其用于除本项目的实施与开展以外的任何其他目的。
未经我司书面同意,不得获取、使用或向第三方泄露我司所提供的文档和信息。
对于任何违反保密义务、未经授权使用或以其他非法形式恶意使用所述文档信息或图片的违法侵权行为,我司有权追究法律责任。
版权申明本文档版权属于唐山市柳林自动化设备有限公司,任何人未经我司允许而复制转载该文档将承担法律责任。
版权所有©唐山市柳林自动化设备有限公司2022,保留一切权利。
26G雷达液位计使用手册
26G雷达物位计使用说明书非接触式雷达物位计目 录1.产品概述 (1)2.仪表介绍 (2)3.安装指南 (4)4.接线方式 (9)5.调试 (10)6.技术参数 (12)26G雷达式物位测量仪表,输出4…20mA模拟信号,测量最大距离可达70 米。
天线被进一步优化处理,新型的快速的微处理器可以进行更高速率的信号分析处理,使得仪表可以用于:反应釜或固体料仓非常复杂的测量条件。
雷达物位计天线发射较窄的微波脉冲,经天线向下传输,微波接触到被测介质位信号。
4.接线方式5.调试仪表表头产品型号过程连接螺纹G1½"A 螺纹G1½"A 螺纹G1½"A 螺纹G1½"A 螺纹G1½"A螺纹G1½"A 螺纹1½"NPT 螺纹1½"NPT 螺纹1½"NPT 螺纹1½"NPT 螺纹1½"NPT 螺纹1½"NPT 法兰法兰法兰法兰法兰法兰天线材料PTFE不锈钢/PTFE 不锈钢/PTFE 不锈钢/PTFE 不锈钢/PTFE 不锈钢/PTFE1Kg (取决于过程连接) 2Kg (取决于过程连接) 6Kg (取决于过程连接) 7Kg (取决于过程连接) 2Kg (取决于过程连接) 3Kg (取决于过程连接)输出信号/通讯协议 (4~20)mA/HARTRS485/Modbus6.技术参数高频棒式高频液体高频万向法兰式高频固体高频抛物面式高频复合式高频棒式高频液体高频万向法兰式高频抛物面式高频固体高频复合式。
智能雷达液位计使用说明
智能雷达液位计使用说明智能雷达液位计,听起来是不是很高大上?其实它就像一个小侦探,在我们的日常生活中默默地为我们工作。
想象一下,你的水箱里水位不稳,眼看着就快溢出来了,或者说水位低到快见底了,这时候如果有个聪明的小家伙告诉你“嘿,快加水!”那该多好啊!这就是智能雷达液位计的魅力所在,它用雷达技术监测液体的高度,准确得让你心服口服。
这东西的工作原理也没什么神秘的。
它就像是一个不断发射“信号”的小朋友,向液体发出信号,然后等待回音。
液体的高度越高,回声回来得越快,反之则慢。
简单吧?就好比你在水里喊话,水越深,声音传播得越慢。
听起来是不是很像打电话,信号越好,通话质量越高呢?这玩意儿真的是既聪明又灵巧,让你在不经意间就掌握了水位的变化。
使用这个小家伙其实没什么难度。
你只需要把它安装在合适的位置,确保它的视线不被其他物体阻挡。
然后,你就可以通过显示屏或手机应用看到实时的水位数据,简单明了,一目了然。
安装完毕,来个自我检查,看它是否正常工作,就像检查自己是否带了钥匙一样重要。
这样一来,无论是工业用水还是家用水,你都能心中有数,绝对不再担心水位问题啦!有人可能会问,这个智能雷达液位计有什么优势?说实话,优势可真不少。
它不受液体的性质影响,不论是清水、污水还是化学液体,它都能轻松应对。
它的精度超高,能给你提供实时的监测数据,不用再像以前那样一个个去量水位,省时省力。
它的维护成本也不高,简直就是一笔划算的投资!就算有个小故障,修理起来也非常简单,没什么技术含量,普通人也能搞定。
更重要的是,这个设备对环境的适应性非常好,既能在高温、高压环境下工作,也能在低温、低压条件下稳定运行。
你想,夏天酷热、冬天严寒,它都能在一线工作,真是为我们省了不少心。
尤其在工厂车间、化工厂这些地方,能保证生产线的安全和流畅,简直是个“守护者”!安装使用的时候也有些小注意。
比如说,设备要与液体表面保持一定的距离,避免杂物干扰,这样才能确保测量的精准度。
雷达液位计说明书(1)
雷达物位计选型说明北京中世威科仪表有限公司目录一智能雷达液位计1.产品概述••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••1 2.仪表介绍•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••2 3.安装指南•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••3 4.导波管内的测量•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••9 5.导波管的设计指南•••••••••••••••••••••••••••••••••••••••••••••••••••••••••11 6.虚假回波•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••12 7.典型的安装错误•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••13 8.仪表尺寸••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••15 9.法兰外形尺寸图•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••16 10.发射角和虚假反射•••••••••••••••••••••••••••••••••••••••••••••••••••••••••17 11.仪表线性•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••18 12.测量条件•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••19 13.接线方式•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••19 14.调试••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••19 15.技术数据•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••21 16.产品选型•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••22二导波雷达物位计1.产品概述•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••25 2.仪表介绍••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••26 3.安装指南••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••27 4.接线方式•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••30 5.调试•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••30 6.仪表尺寸•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••31 7.仪表线性••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••32 8.技术参数•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••33 9.产品选型•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••34三现场信号显示器KT60011.液晶显示仪表技术规格•••••••••••••••••••••••••••••••••••••••••••••••••••••35 2.壳体技术规格•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••35 3.性能•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••35 4.现场信号显示器选型•••••••••••••••••••••••••••••••••••••••••••••••••••••••35 物位计选型参数表••••••••••••••••••••••••••••••••••••••••••••••••••••••••••36一智能型雷达物位计1.产品概述1.1简介KTRD80系列传感器是先进的雷达式物位测量仪表,测量距离最大35米,可以用于存储罐、中间缓冲罐或过程容器的物位测量,输出4…20mA模拟信号。
雷达液位计说明书(1)
雷达物位计选型说明北京中世威科仪表有限公司目录一智能雷达液位计1.产品概述••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••1 2.仪表介绍•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••2 3.安装指南•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••3 4.导波管内的测量•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••9 5.导波管的设计指南•••••••••••••••••••••••••••••••••••••••••••••••••••••••••11 6.虚假回波•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••12 7.典型的安装错误•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••13 8.仪表尺寸••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••15 9.法兰外形尺寸图•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••16 10.发射角和虚假反射•••••••••••••••••••••••••••••••••••••••••••••••••••••••••17 11.仪表线性•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••18 12.测量条件•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••19 13.接线方式•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••19 14.调试••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••19 15.技术数据•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••21 16.产品选型•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••22二导波雷达物位计1.产品概述•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••25 2.仪表介绍••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••26 3.安装指南••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••27 4.接线方式•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••30 5.调试•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••30 6.仪表尺寸•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••31 7.仪表线性••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••32 8.技术参数•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••33 9.产品选型•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••34三现场信号显示器KT60011.液晶显示仪表技术规格•••••••••••••••••••••••••••••••••••••••••••••••••••••35 2.壳体技术规格•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••35 3.性能•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••35 4.现场信号显示器选型•••••••••••••••••••••••••••••••••••••••••••••••••••••••35 物位计选型参数表••••••••••••••••••••••••••••••••••••••••••••••••••••••••••36一智能型雷达物位计1.产品概述1.1简介KTRD80系列传感器是先进的雷达式物位测量仪表,测量距离最大35米,可以用于存储罐、中间缓冲罐或过程容器的物位测量,输出4…20mA模拟信号。
智能雷达液位计说明书
WT-RII-DS2F 智能雷达液位计说明书西安沃泰科技有限公司地址:西安市高新六路52号A座5F目录一、工作原理 (2)二、功能特点 (2)三、适用范围 (3)四、性能指标 (3)五、技术指标 (3)六、安装 (3)七、系统操作说明 (5)7.1操作说明 (5)7.2参数说明 (5)附录一:显示菜单 (6)附录二:常见问题及排除方法 (7)附录三:出厂设备清单 (7)一、工作原理智能雷达液位计是我公司推出的新一代高性能物(液)位测量解决方案产品。
雷达液位计采样方式为非接触式,通过天线系统发射、接收能量很低的微波脉冲,雷达接收到微波脉冲并将其传输给处理电路,处理电路通过智能化的软件识别出正确的回波,距离被测物表面的距离D与脉冲的时间行程T成正比:D = C *T/2其中C为光速,因安装高度(雷达天线到0参考点的距离)E已知,则物(液)位L为:L=E-D二、功能特点智能雷达液位计的设计采用了新型的超低功耗的微控制器MSP430F149和智能化软件,使其具有非常突出的优点:●不受温度、压力等外界环境影响;●波束小,能量集中,抗干扰能力强,精确度高;●系统设计采用工业级标准芯片,稳定性高,工作温度范围宽;●128*64点阵图形液晶,可同时显示水位、流量、累计流量和系统时间;●RS485通讯接口,可实现数据的远距离传输;●软件设计智能化,有多种标准渠型可选,还可对非标准的水槽进行现场组态;●集成了温度补偿电路,可消除温度对测量数据的不良影响;●精度高、稳定性好;●低功耗;●主控制器和传感器采用分体式设计,并可根据现场环境更换不同量程的传感器;●结构精巧、安装便捷;●防潮、防尘、防绣蚀;●防雷击、防射频干扰;三、适用范围●水文测量与监控●城市及供水系统●循环水及污水处理系统●工业现场液位、流量的测量与控制四、性能指标测量介质一般液体渠道类型各种类型的标准测渠、非标准渠道渠道宽度大于50cm,与渠道形状和安装高度有关测量液位0~30米(精度+/-1cm)探头频率26G传感器可承受偶然的水浸压力达20psi输出信号RS-485工作电压12VDC功耗测量时为90mA,职守时1mA工作温度-25~70℃贮存温度-40~125℃五、技术指标精度±0.25%电源影响小于输出量程的0.01%/V负载影响可忽略不计温度影响±1.5%FS (补偿温度: 0~70℃)稳定性±0.25%FS/1年防护等级IP68六、安装智能雷达液位计主要由主机和传感器两部分组成。
上海雷达液位计说明书
上海雷达液位计说明书
一、简介
上海雷达液位计是一款引入先进技术的液位测量设备,其特点在于测
量精度高,数据传输稳定可靠,使用方便,操作安全,可长久可靠运行。
它采用了最新的技术,通过超声波和激光技术可以准确测量储液罐中液位
高度,提供准确的测量数据,保证安全稳定运行。
二、特点
1、操作简单:配有液位检测仪,可快速准确完成液位的测量;采用
非接触式的超声波技术,不受任何液位物质的影响,无论容器中存在什么
类型的液体,都可以准确测量液位;
2、数据传输稳定:采用无线传输技术,可以将实时的液位数据传输
到接收端,确保数据的实时传输,提高工作效率;
3、安全可靠:采用防爆设计,能够有效保护液位检测仪免受外部湿、热等负荷,确保其稳定运行;
4、可长久可靠:以铝合金为主要材料,不仅轻质,耐腐蚀性强,而
且耐磨,耐高温,可长久可靠运行。
三、总结
上海雷达液位计是一款新型的液位测量仪,其采用了最前沿的测量技术,特点在于测量精度高,数据传输稳定,操作简单,安全可靠,可长久
可靠运行,可以满足各种工业场合液位测量需求。
雷达液位计说明书
雷达液位计说明书雷达液位计是一种用来测量液体或固体物料在容器中的液位高度的设备。
它利用雷达技术,通过发射和接收微波信号来确定液位的位置。
雷达液位计具有精确、稳定、可靠的特点,广泛应用于石油化工、食品饮料、环保水处理等行业。
一、雷达液位计的工作原理雷达液位计通过发送微波信号,并接收反射回来的信号来测量液位的高度。
它利用微波信号在空气和液体之间的传播速度不同,从而得到液位的位置。
雷达液位计常用的工作频率为6-26GHz,可以适用于不同液体和固体物料的测量。
二、雷达液位计的组成结构1.天线:用于接收和发送微波信号的天线部分,一般采用小角度射频天线,能够准确地捕捉到微波信号的回波。
2.微波发射器和接收器:负责发送和接收微波信号,通过发射和接收微波信号的强度和时间来测量液位的高度。
3.处理器:接收到来自微波发射器和接收器的信号后,通过处理器对信号进行计算和分析,得到液位的高度。
4.显示器:将处理器处理后的信号转化为数字或者模拟形式,显示出液位的高度。
5.供电系统:为雷达液位计提供供电,常用的供电方式有交流电和直流电两种。
三、雷达液位计的优点1.高精度:雷达液位计具有测量精度高,可达到毫米级别的特点。
能够准确地测量液体或固体物料在容器中的液位高度。
2.稳定可靠:由于采用了雷达技术,雷达液位计具有抗干扰性强的特点。
即使在复杂的工作环境中,也能保持稳定和可靠的测量结果。
3.非接触测量:雷达液位计采用无线信号的方式进行测量,无需接触测量物料。
这样可避免了传统测量方法中可能会造成物料污染或堵塞的问题。
4.适用范围广:雷达液位计适用于各种液体和固体物料的测量,如油品、饮料、污水等。
在石油化工、食品饮料、环保水处理等行业中具有广泛的应用。
四、雷达液位计的安装和维护1.安装位置要选在离液体或固体物料较远且不易受到干扰的位置。
2.安装时要注意天线与容器之间的间距,以免影响测量结果。
3.维护时要定期清洁天线和控制器,确保其正常工作。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
873智能雷达液位计操作手册(973智能雷达液位计的操作,与873智能雷达液位计完全相同,本手册可供973雷达液位计的用户使用)前言:873智能雷达液位计是一种用雷达技术进行液位测量的精密仪表。
以下内容涉及到对873智能雷达液位计基本功能的调试、使用和日常维护的指导。
一些选项的功能比如液位报警、标定针补偿、温度测量、模拟输出和压力测量等会在其他的说明手册里进行描述。
法律问题873智能雷达液位计的机械和电器安装必须由拥有在危险地区安装防爆设备知识和训练的人员来实施。
以下全部说明内容的版权属于荷兰恩拉福有限公司。
荷兰恩拉福有限公司对于由下列内容所造成的人身伤害和设备损失不服责任:●没有按照说明进行操作●进行了说明中没有提到的操作●没有按照规定实施个人安全保护措施,没有采用安全操作所需要的设备和工具。
电磁兼容性873智能雷达液位计符合以下的电磁兼容性标准:EN 50081-2 Generic Emission StandardEN 50082-2 Generic Immunity Standard如果您有任何的疑问,请随时和荷兰恩拉福有限公司联系,也可以和恩拉福在全球的任何代表处联系。
1. 简介恩拉福873智能雷达液位计是一种使用雷达技术探测液位的精密液位计。
这种仪表能够长时间保持很高的液位测量精度,同时非常的可靠,不受环境变化的影响。
873雷达液位计带有4个可编程的液位报警,同时还可以提供自诊断信息。
这些信息都可以显示在表头的显示器上,也可以显示在手操器上,或者远传到控制室在上位机上显示。
873雷达液位计可以安装MPU选项板,用于输出4~20mA模拟信号,这样873可以被连接到控制系统当中或者和模拟记录设备连接在一起。
873雷达液位计还可以通过配备TPU-2或者HSU选项板接入点温度计测量点温度。
873雷达液位计通过配备MPU, HPU或者OPU选项板连接多点温度计,通过多点温度计准确测量产品的平均温度和罐内气相的平均温度。
Honeywell ST3000系列压力变送器可以通过OPU选项板连接到液位计,通过HPU或者HSU 选项板,所有支持HART协议的压力变送器或者水探头都可以接入到液位计。
1.1. 测量原理雷达液位计是通过发射频率高达10GHz的高频电磁波来检测液位的。
电磁波发射到罐中,被产品的表面反射回液位计。
众所周知,真空中电磁波的传播速度是光速,但是液位的准确测量不能依靠测量传播的时间差,我们测量的是反射波和发射波之间的相位差。
电磁波在空中传播的距离可以通过对相位差的计算而获得。
这种测量的原理称为合成脉冲雷达(Synthesized Pulse Radar, SPR)。
873智能雷达液位计通过安装在罐顶的天线单元来产生电磁波。
电磁波通过罐分离器的引导,进入雷达天线。
雷达天线对电磁波进行整形,然后发射到罐中。
从液面反射的回来的电磁波被同一个雷达天线接受到。
天线单元内部的电子线路会同时测量发射合接受到的信号。
在经过处理之后,数字信号被传送到控制单元。
控制单元把测量到的距离转换成实尺或者是空尺,并且上传到现场总线等通讯网络中去。
1.2. 雷达的配置873智能雷达液位计包含2个部分:●控制单元●天线单元天线单元通过罐分离器和雷达天线耦合在一起。
罐分离器把罐内的环境和天线单元的电器室完全分隔开。
根据不同的应用环境,使用不同的天线和罐分离器。
天线单元和控制单元是通用部件;它们可以适用于除了高压天线之外的所有其他天线。
Item Description Item Description1 控制单元 3 罐分离器2 天线单元 4 雷达天线对于雷达液位测量,可以分成3种情况:●拱顶罐,(Fixed roof tanks)●装有导向管的(内浮顶)罐,(Stilling well tanks)●球罐(高压应用),(High pressure application)图1.2给出了在不同的罐种上的安装方式。
1.3. 可选功能我们通过给控制单元增加TPU-2, MPU, HPU, OPU或者HSU选项板可以实现可选功能。
液位报警继电器是在APU(天线处理单元)上实现的。
所有这些电路板都在控制单元中。
1.4. 远程监控操作人员可以通过类似Entis Plus 的库存管理软件来实现对873智能雷达液位计的远程监控。
通过877FDI现场显示控制单元和878CPI操作室控制显示单元实现远程显示。
1.5. 证书恩拉福873智能雷达液位计是一种防爆仪表,该仪表的设计是完全依据CENELEC, Factory Mutual和其他的防爆标准的。
仪表的测量性能和数据处理协议完全符合W&M的要求。
2.1. 873智能雷达液位计的安全问题873智能雷达液位计的外壳具有以下的防爆等级:• II 1/2 G EEx de [ib/ia] IIB T6; KEMA 02ATEX2301 X, certified by KEMA, Netherlands. • Class I, Division 1, Groups B, C & D according to ANSI/NFPA, certified by Factory Mutual Research Company (FM no.: 2Z5A6.AE).雷达液位计的天线单元和控制单元都可以配备密封装置,防止未授权的打开和操作。
操作人员可以通过847PET手操器对873智能雷达液位计实施编程,该手操器具有本安防爆认证,它通过红外线和液位计相连接。
雷达天线所发射的电磁波强度远远低于人体可以接受的安全程度。
根据不同的天线,最大的发生功率小于0.03mW/cm2。
2.2. 个人安全安装873智能雷达液位计的工作人员必须拥有在危险地区安装设备的基本技能和训练。
当873智能雷达液位计被安装在危险区域时,操作人员必须严格按照当地的法律和规定实施操作和安装。
2.3. 安全协定“警告”、“小心”和“注意”在这本安装指南中被用来提醒读者注意。
注意:873智能雷达液位计是一种带有本安输出线路的防爆仪表。
任何对电路的修改必须由恩拉福公司授权的人员来完成,否则可能失去相应的认证。
3.1. 在调试前的检查在873智能雷达液位计安装完以后,实施以下的检查:●检查控制单元中的电压选择开关选择了正确的电压●检查所有电缆的连接是否正确●检查说有的接地连接都是否正确●检查所有没有使用的电缆接口是否已经用合适的堵头堵上。
●检查所有的外壳和盖子在通电前都是否已经关紧,注意检查O形圈和密封脂3.2. 873智能雷达编程的介绍代码(Item)的概念873智能雷达是一种可以在现场调试的多处理器仪表。
也就是说这种仪表可以完全在现场,或者在控制室里实施编程,完全无需打开仪表外壳。
所有的参数、设定都可以用手操器或者控制室远程通过我们所称的“代码”来实施设定。
总共有3种不同的代码:储存在NOVRAM里面的参数都可以通过密码来保护,或者通过W&M跳线来保护。
(图3.1)NOVRAM里面所有的代码根据重要性都可以得到保护。
保护级别2由2级密码(W2)来保护,保护级别1由1级密码(W1)来保护。
如果NOVRAM是由W&M的跳线来保护的话,所有的2级数据都不能修改,除非打开液位计。
大部分的数据读取和命令代码都是非保护的。
保护级别1该级别可以对与测量无直接关系的代码实施修改,比如高液位报警(HA),罐身份(TI)等等,该级别受到1级密码的保护。
操作员只需要输入1级密码就可以修改这些数据了,格式是W1=XXXXXX,W1指1级密码。
1级密码可以用XPU-2板上的跳线实施保护。
保护级别2所有会影响液位测量和通讯的NOVRAM 代码都受到本级别的保护,比如参考液位(RL)或者通讯地址(TA)等。
只有在输入2级密码以后才可以对这些数据实施修改。
格式是W2=XXXXXX,W2指2级密码。
其他的与测量相关的代码比如温度等都可以由保护级别2来保护。
2级密码可以用XPU-2板上的跳线实施保护。
在保护级别2下面,所有属于保护级别1的代码都可以修改。
图3.1显示了在XPU-2板上面的跳线位置。
下面给出的表格表明了XPU-2跳线的功能:跳线功能位置“0”位置“1”J1 读1级密码没有保护得到保护J2 读2级密码没有保护得到保护J3 W&M 保护取消启动J4 ÷ J6 没有功能x x索引代码(Indexed item)通常情况下,代码都只有一个设定值(比如HA+026.0000)。
索引代码包含不止一个的设定值(元素,element)。
比如:代码OS(障碍区起始位置)。
代码OS有10个元素,这10个元素与10个可编程障碍区相关联。
OS OS OS OS OS OS OS OS OS OS element 0 element 1 element 2 element 3 element 4 element 5 element 6 element 7 element 8 element 9索引代码需要用双字符代码名来读取,后面跟元素号和所读取的元素数量,用点来分隔。
XX.n.i其中: XX = 双字符代码名称n = 元素号码(从0开始)i = 元素的数量(可以是1或者更多, 但是最大是9)比如:OS.0.1 <enter> 读取第一个障碍区的起始位置;OS.1.1=+012.3400 <enter> 输入第二个障碍区的起始位置;注意:尽管同时可以对多个元素实施编程,,但是我们不建议您这么做。
为了防止操作错误,最好一次编辑一个。
3.3. 对液位计实施编程873智能雷达液位计在出厂前就已经进行了必要的编程。
根据不同的应用场合,表内的一些参数需要进行额外的设定。
注意:以下内容描述的是873智能雷达液位计的一些基本应用内容。
有关可选功能/选项板功能比如:液位报警继电器输出、标定针补偿、单点温度测量、平均温度测量、模拟量输出和混合测量法等,请参考相关的说明书。
第一步:收集有关的数据(比如雷达的安装位置高度、最大安全液位高度、报警设置等),最好记录在纸上。
可以使用随雷达一起发货到的“Commissioning form 873SmartRadar”表格。
第二步:开始编辑相关参数,核对标准情况下液位计除了可选功能以外的所有代码(包括液位起始点、区域/门限值、报警设置和显示控制)。
第三步:查看液位计的具体型号,确定液位计选择安装了哪些可选功能,然后对这些选项功能代码进行编辑。
以下内容将讲述调试873智能雷达液位计的必须步骤。
调试过程被分为一下的步骤:Step 1 选择数字格式和小数点Step 2 液位起始Step 3 液位检查Step 4 区域和门限Step 5 液位报警设定Step 6 空尺读数Step 7 显示控制和密码保护Step 8 可选功能(参考可选功能的相关手册)3.3.1. 选择数字格式和小数点当有一个或者多个数字格式代码被修改后,所有相关的数字格式都会发生变化,所有的数字都会自动转换为新的格式。
