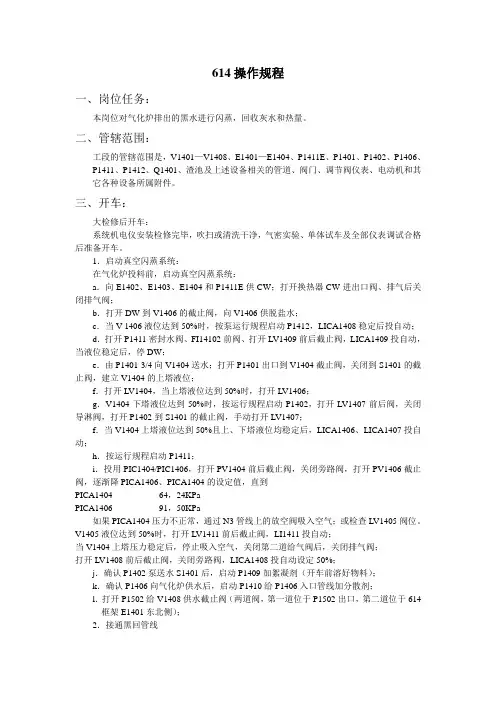

614操作规程
一、岗位任务：
本岗位对气化炉排出的黑水进行闪蒸，回收灰水和热量。
二、管辖范围：
工段的管辖范围是，V1401—V1408、E1401—E1404、P1411E、P1401、P1402、P1406、P1411、P1412、Q1401、渣池及上述设备相关的管道、阀门、调节阀仪表、电动机和其它各种设备所属附件。
三、开车：
大检修后开车：
系统机电仪安装检修完毕，吹扫或清洗干净，气密实验、单体试车及全部仪表调试合格后准备开车。
1．启动真空闪蒸系统：
在气化炉投料前，启动真空闪蒸系统：
a．向E1402、E1403、E1404和P1411E供CW；打开换热器CW进出口阀、排气后关闭排气阀；
b．打开DW到V1406的截止阀，向V1406供脱盐水；
c．当V 1406液位达到50%时，按泵运行规程启动P1412，LICA1408稳定后投自动；
d．打开P1411密封水阀、FI14102前阀、打开LV1409前后截止阀，LICA1409投自动，当液位稳定后，停DW；
e．由P1401-3/4向V1404送水；打开P1401出口到V1404截止阀，关闭到S1401的截止阀，建立V1404的上塔液位；
f．打开LV1404，当上塔液位达到50%时，打开LV1406；
g．V1404下塔液位达到50%时，按运行规程启动P1402，打开LV1407前后阀，关闭导淋阀，打开P1402到S1401的截止阀，手动打开LV1407；
f．当V1404上塔液位达到50%且上、下塔液位均稳定后，LICA1406、LICA1407投自动；
h．按运行规程启动P1411；
i．投用PIC1404/PIC1406，打开PV1404前后截止阀，关闭旁路阀，打开PV1406截止阀，逐渐降PICA1406、PICA1404的设定值，直到
PICA1404 -64，24KPa
PICA1406 -91，50KPa
如果PICA1404压力不正常，通过N3管线上的放空阀吸入空气；或检查LV1405阀位。
V1405液位达到50%时，打开LV1411前后截止阀，LI1411投自动；
当V1404上塔压力稳定后，停止吸入空气，关闭第二道给气阀后，关闭排气阀；
打开LV1408前后截止阀，关闭旁路阀，LICA1408投自动设定50%；
j．确认P1402泵送水S1401后，启动P1409加絮凝剂（开车前溶好物料）；
k．确认P1406向气化炉供水后，启动P1410给P1406入口管线加分散剂；
l．打开P1502给V1408供水截止阀（两道阀，第一道位于P1502出口，第二道位于614框架E1401东北侧）；
2．接通黑回管线
气化炉压力达到1MPa时，QWBD从E1302切到V1401，按正常路线运行，其流程如下：
F1301-FV1312-V1401-V1402-V1404-P1402-S1401
a．打开FV1312后去V1401黑水管线总阀；
b．打开PV1401前后截止阀，手动打开PV1401，随着气化炉压力升高，慢慢关闭PV1401，PICA1401达到5.0MPAG后投自动；
c．打开LV1403前截止阀，当V1401达到50%时，手动打开LV1403，液位稳定后LICA1403投自动；
d．逐步提高PICA1405的设定值，使QWBD全导入V1401；
e．QWBD全导入V1401后，关闭QWBD到E1302的截止阀，手动打开PV1405进行泄压，到常压后打开原水阀，冲洗开工管线，冲洗完毕后，关闭原水阀，冬季还须从PV1405后导淋排水防冻；
3．接通闪蒸汽管线
在V1401接受QWBD前，用N3置换闪蒸汽管线，以下a-c应在3步之前完成；
a．ABC汽提塔C1501已投用；
b．打开PV1402前后阀，手动打开PV1402及放空阀；
c．打开N3截止阀，置换V1401顶闪蒸汽管线，重复升压卸压几次，完成氮置换，关闭给氮阀，打开PV1402后阀，关闭放空阀，PICA1402为0．8时投自动；
d．V1401接受QWBD后闪蒸汽通过PV1402送到C1501；
e．打开LV1404前后阀，投运LICA1404；
f．V1402液位达到50％时，打开LV1405前后阀并投自动，同时确认LV1405后去S1401的阀门关闭，去V1404上塔的阀门打开；
4．接受25工段冷凝液
系统运转正常后，开始接受25工段冷凝液，缓慢打开入V1401截止阀，同时调整。
相关参数到正常。
5．打开高压冲洗水总阀，并联系仪表人员投用各液位计，压力计，流量计冲洗水；四、停车
长期停车
a．气化炉黑水由614切往E1302，打开去E1302球阀，关闭去PV1401球阀；
b．联系双甲车间，关闭25工段入V1401截止阀（检修进人时必须加盲板）；
c．关闭P1502到V1408两道截止阀；
d．关闭高压冲洗水总阀，并联系仪表人员关闭各液位计，压力计，流量计冲洗水
e．逐渐打开LV1403,降低V1401液位，并缓慢打开PV1402泄压，同时打开PV1401对管线进行泄压，压力至正常后关闭PV1401,PV1402及后阀,LV1403；
f．关闭V1402喷淋水，逐渐打开LV1405, 降低V1402液位，并关闭LV1405；
g．气化炉供水由P1406切为原水后，停P1410泵，停送分散剂，停P1406泵并断电，关闭V1408进水，关闭P1502到V1408两道阀，打开P1406出口导淋，进行排水；
h．停真空闪蒸系统：
①按规程停真空泵P1411；
②排完V1405液位，关闭LV1411
③打开V1404顶部N3第二道阀及导淋，吸入空气，打开PCV1406吸入空气至
V1404压力到常压；
④停P1401供水，排完上塔液位，降低下塔液位后按规程停P1402；
⑤降低V1406液位，按规程停P1412，并打开泵出口导淋排水；
i．打开PCV1402前放空，通N3置换V1401至合格；
j．打开V1401,V1402,V1404上下塔底部导淋排水；
k．联系电气，现场所有机泵断电；
短期停车
1．按长期停车a-g步骤进行；
2．真空闪蒸系统继续保持运行；
五、正常维护
a．严禁V1401,V1402,V1408超压，满液；
b．避免P1406出口压力大幅波动；
c．气化炉供水切换应缓开缓关，严禁快速操作，以防E1401封头泄漏；
d．避免V1406满液，以防真空闪蒸系统紊乱；
六、异常现象处理
1．V1401超压：
PCV1402阀卡联系仪表检查处理
13工段排水量过大调整排水量至正常
25工段（LV2504）排水量过大 a.调整P1501出口阀；
b.联系双甲车间调整系统压力；
c.联系双甲车间调整P2501送水量；
2．PICA1409压力波动大a检查P1406泵入口压力是否低于规定压力，
并及时清虑网；
b.检查13工段供水是否异常波动，并及时调
整到稳定；
3．LCV1405后弯头磨漏a．13工段黑水由PCV1401切换至E1302；
b．联系双甲车间停送二期供水，现场关闭
入V1401截止阀；
c．V1401、V1402降压至常压，罐内通N3
置换，合格后关闭LV1405；
d．补焊漏点或更换弯头；
e．完毕后按开车程序的相应步骤投用；
4．其它异常现象
详见一期14工段操作规程。
