风机类型特性和性能曲线专业知识讲座
轴流式风机性能曲线解析汇报
轴流式风机的性能摘要轴流式风机在火力发电厂及当今社会中得到了非常广泛的运用。
本文介绍了轴流式风机的工作原理、叶轮理论、结构型式、性能参数、性能曲线的测量、运行工况的确定及调节方面的知识,并通过实验结果分析了轴流式风机工作的特点及调节方法。
关键词：轴流式风机、性能、工况调节、测试报告目录1绪论1.1风机的概述 (4)1.2风机的分类 (4)1.3轴流式风机的工作原理 (4)2轴流式风机的叶轮理论2.1概述 (4)2.2轴流式风机的叶轮理论 (4)2.3 速度三角形 (5)2.4能量方程式 (6)3轴流式风机的构造3.1轴流式风机的基本形式 (6)3.2轴流式风机的构造 (7)4轴流式风机的性能曲线4.1风机的性能能参数 (8)4.2性能曲线 (10)5轴流式风机的运行工况及调节5.1轴流式风机的运行工况及确定 (11)5.2轴流式风机的非稳定运行工况 (11)5.2.1叶栅的旋转脱流 (12)5.2.2风机的喘振 (12)5.2.3风机并联工作的“抢风”现象 (13)5.3轴流式风机的运行工况调节 (14)5.3.1风机入口节流调节 (14)5.3.2风机出口节流调节 (14)5.3.3入口静叶调节 (14)5.3.4动叶调节 (15)5.3.5变速调节 (15)6轴流风机性能测试实验报告6.1实验目的 (15)6.2实验装置与实验原理 (15)6.2.1用比托静压管测定质量流量6.2.2风机进口压力6.2.3风机出口压力6.2.4风机压力6.2.5容积流量计算6.2.6风机空气功率的计算6.2.7风机效率的计算6.3数据处理 (19)7实验分析 (27)总结 (28)致谢词 (29)参考文献 (30)主要符号pa-------------------------------------------------------------------------------当地大气压()p a pe-------------------------------------------------------------------------------测点平均静压()p a pm∆----------------------------------------------------------------------------测点平均动压()p aqm -------------------------------------------------------------------------------平均质量流量()skgpsg1-----------------------------------------------------------------------------风机入口全压()p a psg2----------------------------------------------------------------------------风机出口全压()p a pFC----------------------------------------------------------------------------风机全压()p a pSFC---------------------------------------------------------------------------风机静压()p a Q------------------------------------------------------------------------------体积流量()sm3V-------------------------------------------------------------------------------流体平均流速()s m p e-----------------------------------------------------------------------------风机有效功率()KW P a-----------------------------------------------------------------------------轴功率()KW η-------------------------------------------------------------------------------风机效率()00n-------------------------------------------------------------------------------风机转速()minrL------------------------------------------------------------------------------平衡电机力臂长度（m）G------------------------------------------------------------------------------风机运转时的平衡重量（N）0G----------------------------------------------------------------------------风机停机时的平衡重量（N）D------------------------------------------------------------------------------风机直径（m）α------------------------------------------------------------------------------流量系数ε-------------------------------------------------------------------------------膨胀系数1绪论1.1风机的概述风机是将原动机的机械能转换为被输送流体的压能和动能的一种动力设备其主要作用是提高气体能量并输送气体。
风机基础知识介绍课件
混流式风机
混流式风机是一种结合了离心式和轴 流式风机的通风 fan，通常由叶轮、 机壳、进风口和电机等部分组成。
混流式风机具有效率较高、风量适中、 噪音较低等优点。
混流式风机适用于需要中等风量和中 等距离送风的场所，如商场、办公楼 等。
罗茨风机
罗茨风机是一种容积式鼓风机， 利用两个或三个叶轮的转动来强
THANKS
感谢观看
贯流式风机结构与工作原理
叶轮
通常由多片弧形叶片组成，固定在轴上，通过电机驱动旋转。
工作原理
当叶轮旋转时，空气从进风口进入，在叶轮的挤压力和推力共同作用下实现气体输送。
04
风机的维护与保养
日常维护保养
01Biblioteka 0203每日检查
检查风机是否有异常声音、 振动或异味，检查轴承温 度和润滑情况，检查电机 电流和电压是否正常。
效率与比功率是衡量风机性能的重要 指标，效率越高、比功率越小，说明 风机的性能越好。
噪声参数
01
噪声参数是衡量风机运行时产生 的噪声大小的指标，通常用声压 级或声功率级来表示。
02
噪声参数是评价风机性能的重要 指标之一，也是评价风机对环境 影响的重要依据。
03
风机的结构与工作原理
离心式风机结构与工作原理
流量参数
流量参数是衡量风机输送气体量的重要指标，通常用体积流 量和质量流量来表示。体积流量是指单位时间内通过风机的 气体体积，而质量流量则是单位时间内通过风机的气体质量。
流量参数反映了风机的通风 speed，即通风 speed，也就是 风机的通风 speed，即风机的通风 speed。
功率参数
功率参数是衡量风机能耗的重要指标，通常用输入功率和 输出功率来表示。输入功率是指风机运行所需消耗的电能 或其他能源，而输出功率是指风机实际输送气体的功率。
风机的讲解2013.(DOC)
风机本章风机是指通风机而言。
由于通风机的工作压力较低，其全压不大于1500mmH2O,因此可以忽略气体的压缩性。
这样，在通风机的理论分析和特性研究中，气体运动可以按不可压缩流动处理。
这一近似使得通风机与水泵在基本原理、部件结构、参数描述、性能变化和工况调节等方面有很多的相同之处，在水泵的各相关内容中已作了论述。
但是，由于流体物性的差异，使通风机和水泵在实际应用的某些方面有所不同，形成了通风机的一些特点。
第一节风机的分类与构造一、风机分类1、按风机工作原理分类按风机作用原理的不同，有叶片式风机与容机式风机两种类型。
叶片式是通过叶轮旋转将能量传递给气体；容积式是通过工作室容积周期性改变将能量传递给气体。
两种类型风机又分别具有不同型式。
离心式风机叶片式风机轴流式风机混流式风机往复式风机容积式风机回转式风机2、按风机工作压力（全压）大小分类p98Pa(10 mmH2O）。
此风机无机壳，（1）风扇标准状态下，风机额定压力范围为<又称自由风扇，常用于建筑物的通风换气。
p14710Pa(1500 mmH2O)。
（2）通风机设计条件下，风机额定压力范围为98Pa<<一般风机均指通风机而言，也是本章所论述的风机。
通风机是应用最为广泛的风机。
空气污染治理、通风、空调等工程大多采用此类风机。
p196120Pa。
压力较高，是污水处理曝（3）鼓风机工作压力范围为14710Pa<<气工艺中常用的设备。
p196120Pa，或气体压缩比大于3.5的风机，如常（4）压缩机工作压力范围为>用的空气压缩机。
二、通风机分类通风机通常也按工作压力进行分类。
p980Pa(100 mmH2O)低压风机≤<p2942Pa(300 mmH2O)离心式风机中压风机 980Pa≤<p14710Pa(1500 mmH2O）高压风机 2942Pa<通风机p490Pa(50 mmH2O）低压风机≤轴流式风机<p4900Pa(500 mmH2O）高压风机 490Pa<三、离心式风机主要部件离心风机的主要部件与离心泵类似。
风机类型、特性及性能曲线
稳定，波动小 随着风量减少而减少
随着风量迅速增加 随着风量增加而增加 电机过载
后倾离心式风机 风机性能
总压力 不稳定区域 起动功率 系统 A 系统 B
效率
风量
后倾离心式风机
工作区域 A曲线左侧 B曲线右侧
效率
风量 静压 起动功率
随着风量减少而减少 随着风量减少而减少
不稳定，波动大 随着风量缓慢减少 稳定，波动小 随着风量迅速减少
∆ Pt at n1
∆ P t1 FP at n2 FP at n1 Velocity pressure
FP 2
FP 1
压力速率
改变风机全压时，律:
V = Kv · D3 · n Pt = Kp · D2 · n2 · FP = Kw · D5 · n3 · 式中 Kv ，Kp 和 Kw 系数取决于风机 的几何因素，例如形状，大小。
風機頂 弹簧
弹簧
弹簧固定片
减震系统-弹簧减震（20mm）
减 震 效 率
风 机 转 速
弹簧压缩量
特别的（如双 重电机，不标 准的）要测量 出来的, 测量要求：把 风机与电机放 上时，要弹簧 底座在同一个 高度上，去测 量弹簧那高度 要90-100mm. 他们之间高度 都差不多，这 样才OK的！
结束!
弹簧
其主要功能
⑴控制机械的运动,如内燃机中的阀门簧,离合器 中的控制弹簧等. ⑵吸收振动和冲击能量,如汽车,火车车厢正反缓 冲弹簧,联轴器中的吸振弹簧等. ⑶储存及输出能量作为动力,如钟表弹簧,枪械中 的弹簧等. ⑷用作测力元件,如测力器,弹簧秤中的弹簧等.
弹簧組件
弹簧 减震器底座
螺杆
弹簧實際安裝
由上图选型，可知
V52-850KW风机知识讲座解读
Pitch Regulator
Power Controller
外部功率
El. power
变桨控制器 Pitch reference
功率控制器 Power reference
的动力。在电气端，功率控制器根据
参考功率调整输送到电网的功率。
Main Controller 主控制器
转差功率（Ps）从电机转子侧 向外流出（Ps＞0）
双馈电机
转差功率的流向为±Ps（即： 转子可向网上送、受电）
电机的转速（n）都低于同步 转速（n1）
电机的转速（n）可高于或低 于同步转速（n1）
在定子绕组相序确定后，转子 独立交流励磁电源Sf可强制性 绕组三相电流相序不能改变 向电机输入Ps，且三相励磁电 流相序可以改变 电机转子绕组三相电流是感生 转子绕组三相电流由转子感应 的 电势E2与Ef附加电势共同产生，Sf 电源可强制性向电机输入PS 优点：结构简单可靠，造价低 优点：经济性好，调速性能好 缺点：经济性能稍差，不能调 缺点：结构复杂，造价高，故 障率高 速
桨距角），还可为刹车系统提供动力，紧急刹车盘系统固
定在齿轮箱的高速轴上。

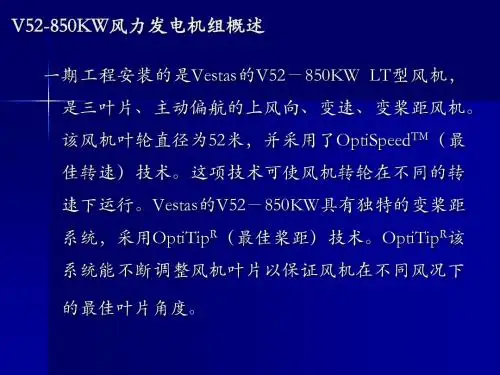

V52-850KW风力发电机组概述
叶片由环氧树脂的玻璃纤维材料制成，每只叶 片有两片叶壳，固定在叶梁上，特殊钢制叶跟将叶片
与叶片轴承相连。叶片轴称为四点球轴承，由螺栓连
至叶片轮毂。
主轴通过齿轮箱（由行星齿轮和斜齿轮组成）将
机械能传至发电机。齿轮箱由免维护的万向轴连至发 电机。发电机为特制、带绕组的4极异步发电机。 变桨距调节系统通过一个液压 / 机械系统来激活 . 这个液压系统同时也被刹车盘使用
通风机的实际特性曲线通风机的工作参数表示通风机性能
第四节通风机的实际特性曲线一、通风机的工作参数表示通风机性能的主要参数是风压H、风量Q、风机轴功率N、效率 和转速n等。
（一）风机(实际)流量Q风机的实际流量一般是指实际时间内通过风机入口空气的体积，亦称体积流量（无特殊说明时均指在标准状态下），单位为,或。
（二）风机(实际)全压H f与静压H s通风机的全压H t是通风机对空气作功，消耗于每1m3空气的能量（N·m/m3或Pa），其值为风机出口风流的全压与入口风流全压之差。
在忽略自然风压时，H t用以克服通风管网阻力h R和风机出口动能损失h v，即H t=h R+h V, 4—4—1克服管网通风阻力的风压称为通风机的静压H S，PaH S=h R=RQ24-4-2 因此H t=H S+h V4-4-3(三）通风机的功率通风机的输出功率（又称空气功率）以全压计算时称全压功率N t，用下式计算：N t=H t Q×10-3 4—5—4用风机静压计算输出功率，称为静压功率N S，即N S=H S Q×10—3 4-4-5因此，风机的轴功率，即通风机的输入功率N（kW）, 4—5—6或4-4-7式中ηt、ηS分别为风机折全压和静压效率。
设电动机的效率为ηm,传动效率为ηtr时，电动机的输入功率为N m,则4-4-8二、通风系统主要参数关系和风机房水柱计（压差计）示值含义掌握矿井主要通风机与通风系统参数之间关系，对于矿井通风的科学管理至关重要。
为了指示主要通风机运转以及通风系统的状况，在风硐中靠近风机入口、风流稳定断面上安装测静压探头，通过胶管与风机房中水柱计或压差计（仪）相连接，测得所在断面上风流的相对静压h。
在离心式通风机测压探头应安装在立闸门的外侧。
水柱计或压差计的示值与通风机压力和矿井阻力之间存在什么关系？它对于通风管理有什么实际意义？下面就此进行讨论。
1、抽出式通风1）水柱（压差）计示值与矿井通风阻力和风机静压之间关系如图4-4-1，水柱计示值为4断面相对静压h4，h4（负压）=P4-P04(P4为4断面绝对压力，P04为与4断面同标高的大气压力）。
通风机的工作特性曲线讲课文档
电动机得到的功率。
N 3U 10Ic0o0smtr
cos —功率因数
7
现在七页，总共四十七页。
4.3.1通风机工作参数
4．通风机的效率
是指通风机的输出功率与输入功率之比。
t
Nt N
s
Ns N
8
现在八页，总共四十七页。
4.3.1通风机工作参数 5．转速 通风机单位时间内的转数称为转速。 单位为r/min。
线一般要发生变化。 《规程》规定，新安装的主要通 风机投入使用前，必须进行1次通风机性能测定和试 运转工作，以后每5年至少进行1次性能测定。
现在三十一页，总共四十七页。
任务三：解算通风机的工况点
某矿使用2K60-1№18轴流式
通风机做抽出式通风，通风机
的个体特性曲线如右图所示，
若矿井的总风阻R1=0.56
3/18/2022
矿井通风学
40
现在四十页，总共四十七页。
4.3.5通风机无因次系数与类型特性曲线 1．无因次系数 (2)无因次系数 根据通风机类型特性曲线和通风机直径、转
速，可算得通风机工作特性曲线。
3/18/2022
矿井通风学
41
现在四十一页，总共四十七页。
4.3.5通风机比例定律与通用特性曲线
现在二十五页，总共四十七页。
现在二十六页，总共四十七页。
注意：
抽出式通风利用个体静压特性曲线。 压入式通风利用个体全压特性曲线。
现在二十七页，总共四十七页。
4.3.4通风机合理的工作范围 轴流式通风机
所以通风机的工作风压不应大于最大风压 的0.9倍，即工作点应在B点以下。为了经济， 主通风机的效率不应低于0.6，即工作点应在 C点以上。BC段就是通风机合理的工作范围。 对于图4-16，其合理工作范围为图中阴影部 分。
泵与风机性能曲线讲课文档
现在二十一页，总共三十三页。
第二章 泵与风机的性能
第二节 泵与风机的性能曲线
五、轴流式泵与风机的性能曲线
在一定的转速下,对叶片安装角固定的轴流式泵与 风机,试验所测得的典型性能曲线如图2—19所示, 和离心式泵与风机性能曲线相比有显著的区别：
效率曲线与离心类似，只是高效区较窄
先q是v—上H升曲,线当:减设小计到流q量vc时为,q扬vd,程随(流全量压的)开减始小下,扬降程,流(全量压再) 减最小大到值q.此vb时最,大扬扬程程(全(全压压)又)约开为始设上计升工直况到下流扬量程为(零全时压的) 的2倍.
q随v—着P流曲量线的:设减计小流，量轴为功q率vd,逐随渐流增量大的，减流小量,轴为功0率时最，小轴， 功率最大，所以轴流式泵与风机应在阀门全开时启动
(3)轴流式泵与风机高效区窄.但如果采用可调叶片,则可使在 很大的流量变化范围内保持高效率.这就是可调叶片轴流式泵与
风机较为突出的优点.
现在二十三页，总共三十三页。
第二章 泵与风机的性能
第二节 泵与风机的性能曲线
五、叶轮结构参数对离心式泵与风机性能的影响
显而易见，离心式泵与风机的叶轮结构与泵与风机的性能有 着密切的关系，但各参数的变化又是相互影响的。
泵与风机性能曲线
现在一页，总共三十三页。
泵与风机性能曲线
现在二页，总共三十三页。
第二章 泵与风机的性能
第二节 泵与风机的性能曲线
一、概述
泵与风机的主要参数有5个：qv、H(p)、P、、n。
它们之间存在一定的关系，如n和qv一定时，对
某一泵或风机，其H(p)、P和有一一对应的关系
轴流式风机性能曲线解析汇报
轴流式风机的性能摘要轴流式风机在火力发电厂及当今社会中得到了非常广泛的运用。
本文介绍了轴流式风机的工作原理、叶轮理论、结构型式、性能参数、性能曲线的测量、运行工况的确定及调节方面的知识,并通过实验结果分析了轴流式风机工作的特点及调节方法。
关键词：轴流式风机、性能、工况调节、测试报告目录1绪论1.1风机的概述 (4)1.2风机的分类 (4)1.3轴流式风机的工作原理 (4)2轴流式风机的叶轮理论2.1概述 (4)2.2轴流式风机的叶轮理论 (4)2.3 速度三角形 (5)2.4能量方程式 (6)3轴流式风机的构造3.1轴流式风机的基本形式 (6)3.2轴流式风机的构造 (7)4轴流式风机的性能曲线4.1风机的性能能参数 (8)4.2性能曲线 (10)5轴流式风机的运行工况及调节5.1轴流式风机的运行工况及确定 (11)5.2轴流式风机的非稳定运行工况 (11)5.2.1叶栅的旋转脱流 (12)5.2.2风机的喘振 (12)5.2.3风机并联工作的“抢风”现象 (13)5.3轴流式风机的运行工况调节 (14)5.3.1风机入口节流调节 (14)5.3.2风机出口节流调节 (14)5.3.3入口静叶调节 (14)5.3.4动叶调节 (15)5.3.5变速调节 (15)6轴流风机性能测试实验报告6.1实验目的 (15)6.2实验装置与实验原理 (15)6.2.1用比托静压管测定质量流量6.2.2风机进口压力6.2.3风机出口压力6.2.4风机压力6.2.5容积流量计算6.2.6风机空气功率的计算6.2.7风机效率的计算6.3数据处理 (19)7实验分析 (27)总结 (28)致谢词 (29)参考文献 (30)主要符号pa-------------------------------------------------------------------------------当地大气压()p a pe-------------------------------------------------------------------------------测点平均静压()p a pm∆----------------------------------------------------------------------------测点平均动压()p aqm -------------------------------------------------------------------------------平均质量流量()skgpsg1-----------------------------------------------------------------------------风机入口全压()p a psg2----------------------------------------------------------------------------风机出口全压()p a pFC----------------------------------------------------------------------------风机全压()p a pSFC---------------------------------------------------------------------------风机静压()p a Q------------------------------------------------------------------------------体积流量()sm3V-------------------------------------------------------------------------------流体平均流速()s m p e-----------------------------------------------------------------------------风机有效功率()KW P a-----------------------------------------------------------------------------轴功率()KW η-------------------------------------------------------------------------------风机效率()00n-------------------------------------------------------------------------------风机转速()minrL------------------------------------------------------------------------------平衡电机力臂长度（m）G------------------------------------------------------------------------------风机运转时的平衡重量（N）0G----------------------------------------------------------------------------风机停机时的平衡重量（N）D------------------------------------------------------------------------------风机直径（m）α------------------------------------------------------------------------------流量系数ε-------------------------------------------------------------------------------膨胀系数1绪论1.1风机的概述风机是将原动机的机械能转换为被输送流体的压能和动能的一种动力设备其主要作用是提高气体能量并输送气体。
轴流式风机性能曲线解析汇报
轴流式风机的性能摘要轴流式风机在火力发电厂及当今社会中得到了非常广泛的运用。
本文介绍了轴流式风机的工作原理、叶轮理论、结构型式、性能参数、性能曲线的测量、运行工况的确定及调节方面的知识,并通过实验结果分析了轴流式风机工作的特点及调节方法。
关键词：轴流式风机、性能、工况调节、测试报告目录1绪论1.1风机的概述 (4)1.2风机的分类 (4)1.3轴流式风机的工作原理 (4)2轴流式风机的叶轮理论2.1概述 (4)2.2轴流式风机的叶轮理论 (4)2.3 速度三角形 (5)2.4能量方程式 (6)3轴流式风机的构造3.1轴流式风机的基本形式 (6)3.2轴流式风机的构造 (7)4轴流式风机的性能曲线4.1风机的性能能参数 (8)4.2性能曲线 (10)5轴流式风机的运行工况及调节5.1轴流式风机的运行工况及确定 (11)5.2轴流式风机的非稳定运行工况 (11)5.2.1叶栅的旋转脱流 (12)5.2.2风机的喘振 (12)5.2.3风机并联工作的“抢风”现象 (13)5.3轴流式风机的运行工况调节 (14)5.3.1风机入口节流调节 (14)5.3.2风机出口节流调节 (14)5.3.3入口静叶调节 (14)5.3.4动叶调节 (15)5.3.5变速调节 (15)6轴流风机性能测试实验报告6.1实验目的 (15)6.2实验装置与实验原理 (15)6.2.1用比托静压管测定质量流量6.2.2风机进口压力6.2.3风机出口压力6.2.4风机压力6.2.5容积流量计算6.2.6风机空气功率的计算6.2.7风机效率的计算6.3数据处理 (19)7实验分析 (27)总结 (28)致谢词 (29)参考文献 (30)主要符号pa-------------------------------------------------------------------------------当地大气压()p a pe-------------------------------------------------------------------------------测点平均静压()p a pm∆----------------------------------------------------------------------------测点平均动压()p aqm -------------------------------------------------------------------------------平均质量流量()skgpsg1-----------------------------------------------------------------------------风机入口全压()p a psg2----------------------------------------------------------------------------风机出口全压()p a pFC----------------------------------------------------------------------------风机全压()p a pSFC---------------------------------------------------------------------------风机静压()p a Q------------------------------------------------------------------------------体积流量()sm3V-------------------------------------------------------------------------------流体平均流速()s m p e-----------------------------------------------------------------------------风机有效功率()KW P a-----------------------------------------------------------------------------轴功率()KW η-------------------------------------------------------------------------------风机效率()00n-------------------------------------------------------------------------------风机转速()minrL------------------------------------------------------------------------------平衡电机力臂长度（m）G------------------------------------------------------------------------------风机运转时的平衡重量（N）0G----------------------------------------------------------------------------风机停机时的平衡重量（N）D------------------------------------------------------------------------------风机直径（m）α------------------------------------------------------------------------------流量系数ε-------------------------------------------------------------------------------膨胀系数1绪论1.1风机的概述风机是将原动机的机械能转换为被输送流体的压能和动能的一种动力设备其主要作用是提高气体能量并输送气体。
轴流式风机性能曲线解析
轴流式风机的性能摘要轴流式风机在火力发电厂及当今社会中得到了非常广泛的运用。
本文介绍了轴流式风机的工作原理、叶轮理论、结构型式、性能参数、性能曲线的测量、运行工况的确定及调节方面的知识,并通过实验结果分析了轴流式风机工作的特点及调节方法。
关键词：轴流式风机、性能、工况调节、测试报告目录1绪论1.1风机的概述 (4)1.2风机的分类 (4)1.3轴流式风机的工作原理 (4)2轴流式风机的叶轮理论2.1概述 (4)2.2轴流式风机的叶轮理论 (4)2.3 速度三角形 (5)2.4能量方程式 (6)3轴流式风机的构造3.1轴流式风机的基本形式 (6)3.2轴流式风机的构造 (7)4轴流式风机的性能曲线4.1风机的性能能参数 (8)4.2性能曲线 (10)5轴流式风机的运行工况及调节5.1轴流式风机的运行工况及确定 (11)5.2轴流式风机的非稳定运行工况 (11)5.2.1叶栅的旋转脱流 (12)5.2.2风机的喘振 (12)5.2.3风机并联工作的“抢风”现象 (13)5.3轴流式风机的运行工况调节 (14)5.3.1风机入口节流调节 (14)5.3.2风机出口节流调节 (14)5.3.3入口静叶调节 (14)5.3.4动叶调节 (15)5.3.5变速调节 (15)6轴流风机性能测试实验报告6.1实验目的 (15)6.2实验装置与实验原理 (15)6.2.1用比托静压管测定质量流量6.2.2风机进口压力6.2.3风机出口压力6.2.4风机压力6.2.5容积流量计算6.2.6风机空气功率的计算6.2.7风机效率的计算6.3数据处理 (19)7实验分析 (27)总结 (28)致谢词 (29)参考文献 (30)主要符号pa-------------------------------------------------------------------------------当地大气压()p a pe-------------------------------------------------------------------------------测点平均静压()p a pm∆----------------------------------------------------------------------------测点平均动压()p aqm -------------------------------------------------------------------------------平均质量流量()skgpsg1-----------------------------------------------------------------------------风机入口全压()p a psg2----------------------------------------------------------------------------风机出口全压()p a pFC----------------------------------------------------------------------------风机全压()p a pSFC---------------------------------------------------------------------------风机静压()p a Q------------------------------------------------------------------------------体积流量()sm3V-------------------------------------------------------------------------------流体平均流速()s m p e-----------------------------------------------------------------------------风机有效功率()KW P a-----------------------------------------------------------------------------轴功率()KW η-------------------------------------------------------------------------------风机效率()00n-------------------------------------------------------------------------------风机转速()minrL------------------------------------------------------------------------------平衡电机力臂长度（m）G------------------------------------------------------------------------------风机运转时的平衡重量（N）0G----------------------------------------------------------------------------风机停机时的平衡重量（N）D------------------------------------------------------------------------------风机直径（m）α------------------------------------------------------------------------------流量系数ε-------------------------------------------------------------------------------膨胀系数1绪论1.1风机的概述风机是将原动机的机械能转换为被输送流体的压能和动能的一种动力设备其主要作用是提高气体能量并输送气体。
轴流式风机性能曲线解析汇报
轴流式风机的性能摘要轴流式风机在火力发电厂及当今社会中得到了非常广泛的运用。
本文介绍了轴流式风机的工作原理、叶轮理论、结构型式、性能参数、性能曲线的测量、运行工况的确定及调节方面的知识,并通过实验结果分析了轴流式风机工作的特点及调节方法。
关键词：轴流式风机、性能、工况调节、测试报告目录1绪论1.1风机的概述 (4)1.2风机的分类 (4)1.3轴流式风机的工作原理 (4)2轴流式风机的叶轮理论2.1概述 (4)2.2轴流式风机的叶轮理论 (4)2.3 速度三角形 (5)2.4能量方程式 (6)3轴流式风机的构造3.1轴流式风机的基本形式 (6)3.2轴流式风机的构造 (7)4轴流式风机的性能曲线4.1风机的性能能参数 (8)4.2性能曲线 (10)5轴流式风机的运行工况及调节5.1轴流式风机的运行工况及确定 (11)5.2轴流式风机的非稳定运行工况 (11)5.2.1叶栅的旋转脱流 (12)5.2.2风机的喘振 (12)5.2.3风机并联工作的“抢风”现象 (13)5.3轴流式风机的运行工况调节 (14)5.3.1风机入口节流调节 (14)5.3.2风机出口节流调节 (14)5.3.3入口静叶调节 (14)5.3.4动叶调节 (15)5.3.5变速调节 (15)6轴流风机性能测试实验报告6.1实验目的 (15)6.2实验装置与实验原理 (15)6.2.1用比托静压管测定质量流量6.2.2风机进口压力6.2.3风机出口压力6.2.4风机压力6.2.5容积流量计算6.2.6风机空气功率的计算6.2.7风机效率的计算6.3数据处理 (19)7实验分析 (27)总结 (28)致谢词 (29)参考文献 (30)主要符号pa-------------------------------------------------------------------------------当地大气压()p a pe-------------------------------------------------------------------------------测点平均静压()p a pm∆----------------------------------------------------------------------------测点平均动压()p aqm -------------------------------------------------------------------------------平均质量流量()skgpsg1-----------------------------------------------------------------------------风机入口全压()p a psg2----------------------------------------------------------------------------风机出口全压()p a pFC----------------------------------------------------------------------------风机全压()p a pSFC---------------------------------------------------------------------------风机静压()p a Q------------------------------------------------------------------------------体积流量()sm3V-------------------------------------------------------------------------------流体平均流速()s m p e-----------------------------------------------------------------------------风机有效功率()KW P a-----------------------------------------------------------------------------轴功率()KW η-------------------------------------------------------------------------------风机效率()00n-------------------------------------------------------------------------------风机转速()minrL------------------------------------------------------------------------------平衡电机力臂长度（m）G------------------------------------------------------------------------------风机运转时的平衡重量（N）0G----------------------------------------------------------------------------风机停机时的平衡重量（N）D------------------------------------------------------------------------------风机直径（m）α------------------------------------------------------------------------------流量系数ε-------------------------------------------------------------------------------膨胀系数1绪论1.1风机的概述风机是将原动机的机械能转换为被输送流体的压能和动能的一种动力设备其主要作用是提高气体能量并输送气体。
轴流一次风机培训课件
三）模拟RB工况及风机并解列工况
1、风机连续试转约8小时，运行正常。 2、投入甲乙侧一次风机风压自动。 3、同时关闭F、E、D制粉系统冷热风门，模拟 RB动作，观察一次风机自动调节情况，风机是否 发生踹振。 4、解除甲侧一次风机入口动叶自动，缓慢全关 入口动叶，模拟单侧风机解列过程，观察风机运 行情况。缓慢开启入口动叶，模拟单侧风机并列 过程，观察风机运行情况。
轴流一次风机性能曲线
双级轴流一次风机结构示意图
气流方向
一 级 叶 轮
轴承箱
二 级 叶 轮
三）轴流风机特性曲线分析
风机特性曲线说明： 1、M线：风机不同安装角的失速点连线， 工况点落在M线左上方，风机即进入不稳 定工况，所以M线也叫失速线。 2、叶片角度不变，阻力曲线2比阻力曲线1 更容易发生失速。也就是流量相同、风压 高的运行情况更容易失速。 3、阻力曲线不变，风机叶片角度越大，越 容易失速。 4、风机并列时，正常运行的风机出口压力 越高，待并列的风机越容易发生失速。
高压合闸允许。
一次风机跳闸条件： MFT动作 风机轴承温度大于110℃ 电机轴承温度大于90℃ 一次风机电机润滑油压力低至0.05Mpa， 延时5秒
一次风机报警与联锁 1）控制油泵出口油压低于0.8MPa，备用油泵自动启动。 2）控制油站油温小于25℃，自动投入电加热；油温大于35℃，自动停止电 加热。 3）控制油箱油位下降250mm（油箱上部为基准），DCS报警。 4）控制油站润滑油流量低于3L/min，DCS报警。 5）一次风机轴承温度大于90℃，DCS报警。 6）一次风机电机轴承温度大于80℃，DCS报警。 7）一次风机电机定子绕组温度大于130℃来高报警、大于135℃DCS来高 高报警。 8）一次风机轴承X、Y向轴承振动大于6.3mm/s、10mm/s来高、高高报警。 9）一次风机发生踹振，DCS报警。 10)电机油站低于0.1MPa，备用油泵自动启动；低于0.05MPa，延时5秒风 机跳闸。 11）电机油站油温大于35℃，自动停止电加热。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
风机性能参数—动压
定义：动压是指将气体从零速度加速 到某一速度所需的压力，与气流动能 成正比。只要风管内空气流动就具有 一定的动压，其值永远是正的。
VP0.5ρ2
式中：
VP——动压；
ρ —— 气体的密度； υ —— 气流速度。
Pe100%
Psh
风机的效率反映了风机工作的经济性。后向叶 片风机的效率一般在0.8~~0.9之间，前向叶片 风机的效率在0.6~~0.65之间。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
同一台风机在一 定的转速下，当 风量和风压改变 时，其效率也随 之改变，但其中 必有一个最高效 率点，最高效率 时的风量和风压 称为最佳工况。
风机性能参数—流量
定义：单位时间内通过风机流道某一截 面的气体容积，故又称容积流量
单位：m3/s，m3/min，m3/h(CMH)， CFM ，L/s
一般风机流量的计算用风机出风口面积A
与风机出风口处的风速υ来计算表示为
QA
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
由上图选型，可知 总静压SP=677Pa
动压VP=83.42 Pa 总压TP=SP+VP=760.42Pa
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
风机性能参数—静压比
在管道设计的水力计算中，要考虑管 道的阻力损失，管道中风速越大，阻力损 失就越大，能量衰减的越快，所以对于风 机来讲，静压比是个非常重要的量值，表 示为
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不
风机性能当参之处数，请—联转系本速人或网站删除。
风机的转速n可用转速表直接测量，其数值用每分钟多
少转（转/分，rpm）来表示。
皮带传动: 用皮带传动与电动机相连，改变皮带轮的 直径即可调节风机的转速，其关系如下：
n1 d 2
SP/TP
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
风机性能参数—风机功率
有效功率：风机所输送气体在单位时间内从
风机获得的有效能量，也为风机功率。
FP = Pt V
f
式中 Pt V
f
= 总压差, Pa = 风量, m3/s = 风机总效率
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
507 出风口尺寸
出 风
口
速
度
由上图选型，可知
气体的密度ρ =1.225, 风机出风口处的风速υ =11.67, 动压VP=0.5 × ρ × υ 2=83.42 Pa
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
风机性能参数—全压
定义：全压是静压和动压的代数和。 全压代表 l m3气体所具有的总能量。 若以大气压为计算的起点，它可以是 正值，亦可以是负值。
如右图，SP为静压， VP为动压， TP为全压。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
轴功率Psh：单位时间内原动机传递给风机轴上的
能量，一般电机直连的风机轴功率即为电机功率，如
果用皮带或者其他传动方式的，要考虑到功率传递系
数的影响。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不
风机性能当参之处数，请—联效系本率人或网站删除。
风机的有效功率与轴功率之比为风机的 效率η，即：
本文档所提供的信息仅供参考之用，不作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
风机类型（气流运动方向）
离心式风机 — 气流轴向进入风机叶轮 后主要沿径向流动的风机
轴流式风机 — 气流轴向进入风机叶轮 后近似的在圆柱形表面上沿轴线方向
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
507
出风口尺寸
出
风
口
速
度
由上图选型，可知
风机出风口面积A=0.507×0.507, 风机出风口处的风速υ =11.67, 风机流量Q=A × υ =3 m3/s
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
风机性能参数—静压
定义：由于空气分子不规则运动而撞 击于管壁上产生的压力
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
目录
风机定义 风机类型 风机性能参数 风机定律 风机曲线
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
风机定义
风机（Fan）是一个装有两个或 多个叶片的旋转轴推动气流的机械。 从能量观点来分析，它是把原动机的 机械能转变为气体能量的一种机械。
单位：Pa，InWG
计算时，以绝对真空为计算零点的静 压称为绝对静压。以大气压力为零点 的静压称为相对静压。静压高于大气 压时为正值，低于大气压时为负值。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
由上图选型，可知 机外静压ESP=250Pa(由顾问或承建商提供) 机内静压min=307Pa，max=547Pa，avg=427Pa, （机组内所有零部件的压力总和） 总静压SP=677Pa
n2
d1
直接传动: 电机直连风机可通过改变电源频率改变风
机转速，其关系如下：
式中：
n1 H z n 2 50
n1，n2——风机；电机的转速
d1，d2——风机和电机的皮带轮的直径
Ｈz——电源频率
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不
