纤维素醚的种类详细介绍

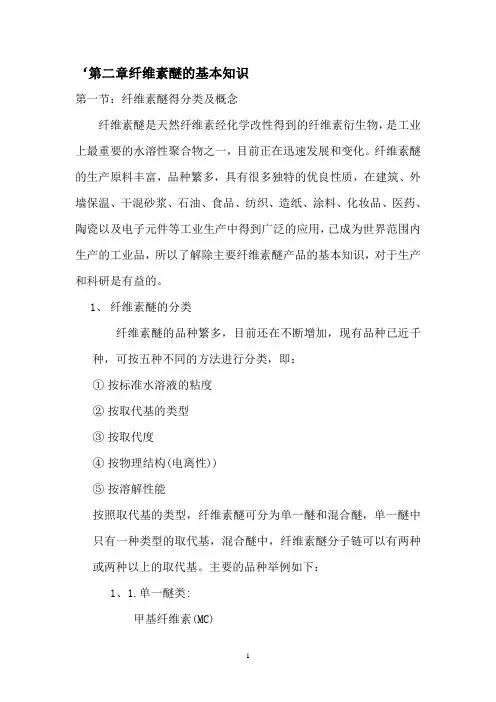

纤维素醚的种类及作用机理
保水剂是改善干混砂浆保水性能的关键外加剂，也是决定干混砂浆材料成本的关键外加剂
之一,其主要来源是纤维素醚。

1.1羟丙基甲基纤维素醚
羟丙基甲基纤维素是碱纤维素与醚化剂在一定条件下反应生成一系列产物的总称。

碱纤维
素被不同的醚化剂取代而得到不同的纤维素醚。

按取代基的电离性能，纤维素醚可分为离
子型（如羧甲基纤维素）和非离子型（如甲基纤维素）两大类。

按取代基的种类，纤维素
醚可分为单醚（如甲基纤维素）和混合醚（如羟丙基甲基纤维素）。

按可溶解性不同，可
分为水溶性（如羟乙基纤维素）和有机溶剂溶解性（如乙基纤维素）等，干混砂浆主要用
水溶性纤维素，水溶性纤维素又分为速溶型和经过表面处理的延迟溶解型。

纤维素醚在砂浆中的作用机理如下：
（1）砂浆内的纤维素醚在水中溶解后，由于表面活性作用保证了胶凝材料在体系中有效
地均匀分布，而纤维素醚作为一种保护胶体，“包裹”住固体颗粒，并在其外表面形成一
层
润滑膜，使砂浆体系更稳定，也提高了砂浆在搅拌过程的流动性和施工的滑爽性。

（2）纤维素醚溶液由于自身分子结构特点，使砂浆中的水份不易失去，并在较长的一段
时间内逐步释放，赋予砂浆良好的保水性和工作性。

1.1.1甲基纤维素（MC）分子式\[C6H7O2(OH)3-h(OCH3)n\]x
将精制棉经碱处理后，以氯化甲烷作为醚化剂，经过一系列反应而制成纤维素醚。

一般取
代度为1.6~2.0，取代度不同溶解性也有不同。

属于非离子型纤维素醚。

（1）甲基纤维素可溶于冷水，热水溶解会遇到困难，其水溶液在pH=3~12范围内非常
稳定。

与淀粉、胍尔胶等以及许多表面活性剂相容性较好。

当温度达到凝胶化温度时，会
出
现凝胶现象。

（2）甲基纤维素的保水性取决于其添加量、粘度、颗粒细度及溶解速度。

一般添加量大，细度小，粘度大，则保水率高。

其中添加量对保水率影响最大，粘度的高低与保水率的
高低不成正比关系。

溶解速度主要取决于纤维素颗粒表面改性程度和颗粒细度。

在以上几
种纤维素醚中，甲基纤维素和羟丙基甲基纤维素保水率较高。

（3）温度的变化会严重影响甲基纤维素的保水率。

一般温度越高，保水性越差。

如果砂
浆温度超过40℃，甲基纤维素的保水性会明显变差，严重影响砂浆的施工性。

（4）甲基纤维素对砂浆的施工性和粘着性有明显影响。

这里的“粘着性”是指工人涂抹
工具与墙体基材之间感到的粘着力，即砂浆的剪切阻力。

粘着性大，砂浆的剪切阻力大，
工
人在使用过程中所需要的力量也大，砂浆的施工性就差。

在纤维素醚产品中甲基纤维素粘
着力处于中等水平。

1.1.2羟丙基甲基纤维素（HPMC）分子式为\[C6H7O2(OH)3-m-
n(OCH3)m,OCH2CH(OH)CH3\]n\]x
羟丙基甲基纤维素是近年来产量、用量都在迅速增加的纤维素品种。

是由精制棉经碱化处
理后，用环氧丙烷和氯甲烷作为醚化剂，通过一系列反应而制成的非离子型纤维素混合醚。

取代度一般为1.2~2.0。

其性质受甲氧基含量和羟丙基含量的比例不同，而有差别。

（1）羟丙基甲基纤维素易溶于冷水，热水溶解会遇到困难。

但它在热水中的凝胶化温度
要明显高于甲基纤维素。

在冷水中的溶解情况，较甲基纤维素也有大的改善。

（2）羟丙基甲基纤维素的粘度与其分子量的大小有关，分子量大则粘度高。

温度同样会
影响其粘度，温度升高，粘度下降。

但其粘度高温度的影响比甲基纤维素低。

其溶液在室
温下储存是稳定的。

（3）羟丙基甲基纤维素的保水性取决于其添加量、粘度等，其相同添量下的保水率高于
甲基纤维素。

（4）羟丙基甲基纤维素对酸、碱具有稳定性，其水溶液在pH=2~12范围内非常稳定。

苛性钠和石灰水，对其性能也没有太大影响，但碱能加快其溶解速度，并对粘度销有提高。

羟丙基甲基纤维素对一般盐类具有稳定性，但盐溶液浓度高时，羟丙基甲基纤维素溶液粘
度有增高的倾向。

（5）羟丙基甲基纤维素可与水溶性高分子化合物混用而成为均匀、粘度更高的溶液。

如
聚乙烯醇、淀粉醚、植物胶等。

（6）羟丙基甲基纤维素比甲基纤维素具有更好的抗酶性，其溶液酶降解的可能性低于甲
基纤维素。

（7）羟丙基甲基纤维素对砂浆施工的粘着性要高于甲基纤维素。

1.1.3羟乙基纤维素（HEC）
由精制棉经碱处理后，在丙酮的存在下，用环氧乙烷作醚化剂进行反应而制成。

其取代度
一般为1.5~2.0。

具有较强的亲水性，易于吸潮。

（1）羟乙基纤维素可溶于冷水中，热水溶解较为困难。

其溶液在高温下稳定，不具有凝
胶性。

在砂浆中高温下可使用时间较长，但保水性较甲基纤维素低。

（2）羟乙基纤维素对一般酸碱都具有稳定性，碱能加快其溶解，并对粘度略有提高，其
在水中分散性比甲基纤维素和羟丙基甲基纤维素略差。

（3）羟乙基纤维素对砂浆抗垂挂有好的性能，但对水泥的缓凝时间较长。

（4）国内一些企业生产的羟乙基纤维素，因含水量大，灰份高而导致其性能明显低于甲
基纤维素。

1.1.4羧甲基纤维素（CMC）\[C6H7O2(OH)2och2COONa\]n
由天然纤维（棉、等）经过碱处理后，用一氯醋酸钠作为醚化剂，经过一系列反应处理而
制成离子型纤维素醚。

其取代度一般为0.4~1.4，其性能受取代度影响较大。

（1）羧甲基纤维素吸湿性较大，一般条件储存会含有较大水份。

（2）羧甲基纤维素水溶液不会产生凝胶，随温度升高而粘度下降，温度超过50℃时，粘
度不可逆。

（3）其稳定性受pH影响较大。

一般可用于石膏基砂浆中，不能用于水泥基砂浆中。

在高碱性时，会失去粘度。

（4）其保水性远远低于甲基纤维素。

对石膏基砂浆有缓凝作用，并降低其强度。

但羧甲基纤维素价格明显低于甲基纤维素。

资料来源：山东阜盈生物科技有限公司。
