负荷开关-熔断器组合电器
高压负荷开关—熔断器组合电器的设计要点

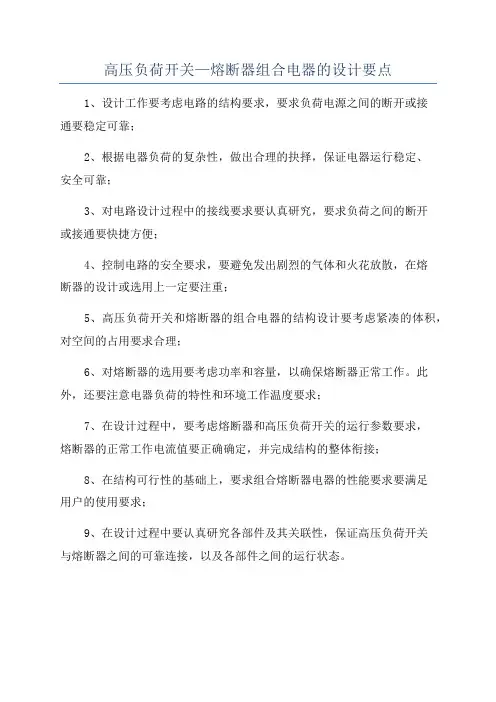

高压负荷开关—熔断器组合电器的设计要点
1、设计工作要考虑电路的结构要求，要求负荷电源之间的断开或接
通要稳定可靠；
2、根据电器负荷的复杂性，做出合理的抉择，保证电器运行稳定、
安全可靠；
3、对电路设计过程中的接线要求要认真研究，要求负荷之间的断开
或接通要快捷方便；
4、控制电路的安全要求，要避免发出剧烈的气体和火花放散，在熔
断器的设计或选用上一定要注重；
5、高压负荷开关和熔断器的组合电器的结构设计要考虑紧凑的体积，对空间的占用要求合理；
6、对熔断器的选用要考虑功率和容量，以确保熔断器正常工作。
此外，还要注意电器负荷的特性和环境工作温度要求；
7、在设计过程中，要考虑熔断器和高压负荷开关的运行参数要求，
熔断器的正常工作电流值要正确确定，并完成结构的整体衔接；
8、在结构可行性的基础上，要求组合熔断器电器的性能要求要满足
用户的使用要求；
9、在设计过程中要认真研究各部件及其关联性，保证高压负荷开关
与熔断器之间的可靠连接，以及各部件之间的运行状态。
负荷开关--熔断器组合电器选用中的技术问题
负荷开关--熔断器组合电器选用中的技术问题负荷开关--熔断器组合电器选用中的技术问题近年来，在10kV配电变压器的保护和控制开关的选用中，由于负荷开关-熔断器组合电器与断路器相比具有结构简单、操作维护方便、造价低、运行可靠等优点，从而使组合电器获得广泛的应用。
在实际应用中，如何正确选用组合电器，负荷开关、熔断器与变压器如何合理选配参数，是关系到能否发挥组合电器作用，保证系统安全运行的关键问题。
1转移电流的校验由于组合电器的三相熔断器熔体熔化具有时间差，三相熔断器中有一相首先断开后，撞击器动作，此时可能出现另两相熔断器尚未熄弧开断，而撞击器出击形成由负荷开关切断故障电流的现象，即原本由熔断器承担的开断任务转移给负荷开关承担。
因此转移电流是指熔断器与负荷开关转换职能时的三相对称电流。
低于该值时，首开相电流由熔断器开断，其他两相电流由负荷开关开断。
大于该值时，三相电流仅由熔断器开断。
转移电流是我们在选用组合电器时应注意的一个重要指标，假如选用不当，负荷开关所能承受的转移电流不足够，将无力承担开断两相短路电流的任务而引起开关的爆炸。
负荷开关通常分为一般型和频繁型两种，以空气为绝缘介质的产气式和压气式负荷开关为一般型，真空和SF6负荷开关为频繁型，不同的负荷开关，转移电流的指标各不相同，一般型负荷开关的转移电流在800～1000A左右，频繁型可达1500～3150A。
配电变压器的容量不同，相应的转移电流也不相同，实际的转移电流可由变压器容量进行估算。
一般S9-800/10型配变的转移电流为978A。
按照转移电流的定义及结合负荷开关的开断时间和特性，负荷开关转移电流要避开最大短路电流，控制在最大短路电流的70%以内，即实际转移电流约为978×70%＝685A。
在分析国产负荷开关和熔断器技术系数的基础上，考虑到产品的离散性，按照转移电流的验算结果，以我市的经验，容量在800kV A以内的变压器，可选用以空气绝缘的一般型负荷开关，容量在800～1250kV A范围内的变压器，一般选用真空或SF6绝缘的频繁型负荷开关。
谈负荷开关-限流熔断器组合电器对变压器的保护
谈负荷开关-限流熔断器组合电器对变压器的保护摘要：在城乡电网改造中负荷开关一熔断器组合电器被运用的最为广泛，因为它具有结构简单，成本低，独特的保护变压器短路的性能等优点。
本文主要是分析变压器的保护装置，根据实际的发展情况来探究负荷开关-熔断组合电器应具备怎样的要求标准，才能更好的保证配电变压器设备，使得电力系统的整体运行效率得到提升。
关键词：负荷开关-限流熔断器；组合电器；变压器城乡电网改造的进程不断加快，很多地方纷纷出现很多不同的供电方式，比如：箱式变电站、终端变电站、环网供电单元等。
在这么多的供电方式中，保护装置在里面其关键性作用，例如变压器突然发生了故障，如保护装置能够快速有效的屏蔽故障迅速恢复供电，及时的保护了高、低压开关设备和变压器不受损害。
本文分析的重点是保护装置，探究负荷开关-熔断组合电器应具备怎样的要求标准，才能更好的保证配电变压器设备，使得电力系统的整体运行效率得到提升，另外全面分析整个电力工程的成本，在保证安全可靠的前提下，尽量的节约成本，给用户提供满意的服务之外还带来实惠的价格。
1负荷开关-熔断器组合电器简介1.1特点负荷开关的结构简单，是一种具有灭弧装置的操作电器，可以切断过载电流与负荷电流，但是短路电流无法切断，只有熔断器可以切断短路电流来保护电器设备。
因此把负荷开关和高压熔断器组合起来构成负荷开关-熔断器组合电器，这样不仅可以切断过载电流，负荷电流，也可以切断短路电流。
组合电器中的限流型高压熔断器部分，里面的熔丝是由一根或者多根的细铜丝拧紧成螺旋状放在石英砂中，如果出现电流过载或者短路现象时，里面的熔丝会被熔断，整个石英砂的交接出会出现很多电弧。
因为石英砂具有去游离作用，可以减少金属蒸气，具有很好的冷却性，电弧会在短路电流值达到封顶时被断开，从而迅速的熄灭。
这种熔断器的有点就是具备限流能力和迅速开断电流的能力。
因为是在封闭的瓷管中发生的熔断过程，因此管外不会有气流泄出。
移开式真空负荷开关(手车式真空负荷开关)

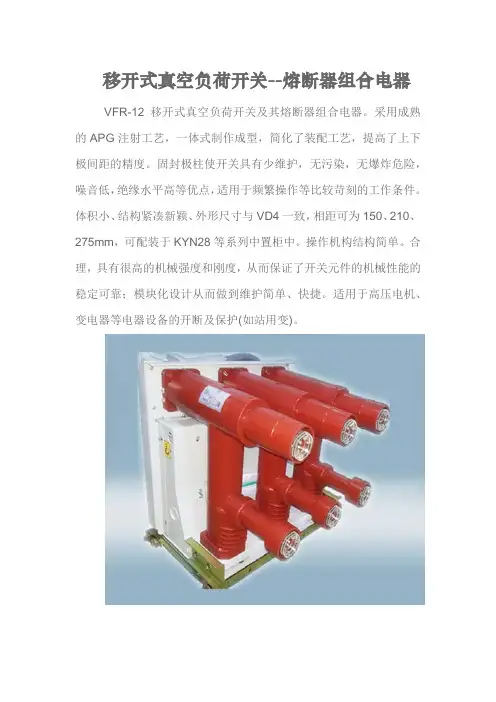

移开式真空负荷开关--熔断器组合电器
VFR-12移开式真空负荷开关及其熔断器组合电器。
采用成熟的APG注射工艺，一体式制作成型，简化了装配工艺，提高了上下极间距的精度。
固封极柱使开关具有少维护，无污染，无爆炸危险，噪音低，绝缘水平高等优点，适用于频繁操作等比较苛刻的工作条件。
体积小、结构紧凑新颖、外形尺寸与VD4一致，相距可为150、210、275mm，可配装于KYN28等系列中置柜中。
操作机构结构简单。
合理，具有很高的机械强度和刚度，从而保证了开关元件的机械性能的稳定可靠；模块化设计从而做到维护简单、快捷。
适用于高压电机、变电器等电器设备的开断及保护(如站用变)。
真空断路器+熔断器=真空负荷开关-熔断器组合电器
移开式真空负荷开关选型型号/台数：
结构形式：□手车式□固定式
□侧装式（□左出线□右出线）操作电压：□AC220V □DC220V
□AC110V □DC110V
□标配辅助8K8B □非标辅助10K10B【很少用】□标准配置：不带(防跳、合闸闭锁、过流)
□非标准配置:
□带防跳
□带合闸闭锁
□带熔断器（ 63 A）
其他技术要求无
发货地址：
收货人及电话：
常发物流名字：
生产企业名字：成武红申电气。
10kV负荷开关_熔断器组合电器设计的典型问题
42· 2013年第8期设计研发Research ＆Reviews或油中试验时的温升确定的，而熔断器用于组合电器柜中时，熔断器的安装方式不同导致熔断件外部环境条件改变，实际通流能力也会不同。
熔断器在组合电器柜中常见的安装方式有两种：一种是把熔断器安装在一个三相封闭的箱体内；另一种是把单只熔断器封闭在绝缘树脂浇注的熔断器筒内。
这两种情况选用熔断器时均要降容使用，特别是第二种。
因此，组合电器柜的额定电流值的确定要对配用的最大额定电流值的熔断件标称的额定电流降容一定比例，并由负荷开关－熔断器组合电器柜的温升试验确定。
熔断器额定电流的选择与变压器容量有关，具体参见下表。
10 kV负荷开关-熔断器组合电器设计的典型问题负荷开关－熔断器组合电器的设计需要根据实际使用场合确定额定电流、实际转移电流、额定转移电流、交接电流和额定短路开断电流等关键参数，本文主要论述了10 kV负荷开关-熔断器组合电器设计中这些关键参数如何确定，为产品的研制提供指导。
▲ 王海燕研发部部长负荷开关－熔断器组合电器由于结构简单、造价低以及保护特性好等优点，尤其是对容量在1 250 kV ·A 及以下的变压器的保护比用断路器更为有效，因而得到了广泛应用。
本文就负荷开关－熔断器组合电器设计过程中几个典型问题进行分析探讨。
1 额定电流组合电器柜的额定电流为在规定的正常使用条件下长期正常工作时能耐受的电流。
其电流值与所选熔断器有关，一般小于熔断器标称的额定电流。
熔断器标称的额定电流是生产厂家参照单个熔断件在空气中■ 王海燕 李绍军 潘明 何周/平高集团有限公司关键词：变压器/器身/夹件/槽钢结构/吊螺杆额定电压/kV变压器额定容量/kV·A1001251602002503154005006308001 00012161620/252531.540506380100125241010161616252531.5404050表 熔断器额定电流与变压器额定容量配合Research ＆ Reviews设计研发2 转移电流组合电器柜的转移电流是指熔断器与负荷开关转换开断职能时的三相对称电流值。
负荷开关熔断器组合电器的保护
负荷开关熔断器组合电器的保护（经验总结）民用建筑的10/0.4kV变电所设计中，对于变压器容量不大的情况下，高压侧经常采用负荷开关-熔断器组合电器作为保护，那么多大容量以上的变压器就不能采用这种保护方式呢？以及采用这种保护方式会有什么其他的问题？下面是对变电器高压侧采用负荷开关、熔断器保护的简单分析，希望大家对负荷开关熔断器组合电器的保护加深下了解，不恰当之处敬请指正，谢谢！（1）采用负荷开关-熔断器组合电器（配有撞击器）负荷开关-熔断器组合电器分为以下两种：■一种是由一组三极负荷开关及配有撞击器的三只熔断器组成，任一只撞击器的动作都会引起负荷开关三极全部自动分闸；■一种是由配有脱扣器的三极负荷开关和三只熔断器组成，由过电流脱扣器触发联动负荷开关的自动分闸。
对于这类安装有撞击器或过电流脱扣器的负荷开关，应该进行转移电流和交接电流的检验。
下面来谈谈负荷开关+熔断器组合电器的转移电流和交接电流。
1）负荷开关-熔断器组合电器的转移电流依据国标GB16926-2009《高压交流负荷开关-熔断器组合电器》对转移电流的定义为：在熔断器与负荷开关转换开断职能时的三相对称电流值。
在出现三相短路故障时，故障电流会使熔断器件最快的一相熔化，成为首开极，熔断器的撞击器动作使负荷开关分闸，其余两极承受87%的故障电流，该故障电流由负荷开关开断，或者被剩下的两相熔断器开断。
也就是说，当预期短路电流低于转移电流时，首先开断极的电流由熔断器开断，而后两相电流由负荷开关开断；当预期短路电流高于转移电流时，三相短路电流均由熔断器开断。
2）额定转移电流和实际转移电流的确定额定转移电流（I tn）是组合电气中负荷开关能够开断转移电流的最大均方根值（有效值）。
额定转移电流（I tn）由制造厂家提供，以施耐德SM6中压开关柜为例，其额定转移电流为1750A（三次开断能力）。
实际转移电流（I ts），制造厂家往往未能提供，则需根据变压器容量和所采用的熔断器规格来计算确定，依据国标GB16926-2009《高压交流负荷开关-熔断器组合电器》，实际转移电流可以确定为：熔断器的最小时间-电流特性上弧前时间等于0.9To的电流值。
负荷开关-熔断器组合电器
但应考虑如下因素：
最大的额定负荷电流不应超过熔断器额定电流
冷却条件
变压器在无负载情况下的涌流
箱变室培训讲义
变压器保护用熔断器的选取
箱变室培训讲义
转移电流的概念 在转移点附近,三相故障的条件下,最快的熔体熔化的首开相其撞击器开始使负荷开关分闸，同时其余两相承载的电流减小至87％，它或者被负荷开关或者被剩下的熔断器开断。 转移点是指负荷开关分闸和熔断器熔断的时刻。该点对应的电流为转移电流。 组合电器的转移电流值取决于两个因素: 熔断器的时间—电流特性 熔断器触发的负荷开关的分闸时间
箱变室培训讲义
最大额定电流时 的最大动作时间（+6.5%）
最小弧前时间（-6.5%）
时间
确定转移电流的特性图
额定转移电流
转移电流
熔断器的最小开断电流
9倍的熔断器 触发的负荷开关 分闸时间
箱变室培训讲义
额定转移电流实际上就是负荷开关最大开断能力
箱变室培训讲义
箱变室培训讲义
负荷开关－熔断器组合电器
单击此处添加文本
概述： 、定义：采用负荷开关进行控制，熔断器进行保护的开关设备 、组成：负荷开关，限流熔断器，接地开关，带电显示器，避雷器等 3,用途：用于 10 KV 高压配电系统中，来控制和保护不频繁操作的供电设备，主要是 10/0.4 KV 变压器，主要应用于10KV用户变压器前端
50,000
10,000
1000
100
10
5
0.01
0.1
1
10
100
1000
125A
315A
箱变室培训讲义
时间—电流特性
截断电流峰值(A)
添加标题
组合电器(负荷开关—熔断器)的相关技术
组合电器（负荷开关—熔断器）的相关技术■负荷开关与熔断器的正确配合才可收到保护效果负荷开关与熔断器根本区别在于熔断器具有开断短路能力，而负荷开关只作为负荷电流的切换（当然也应具有一定的开断能力）。
通常认为，负荷开关合分工作电流，熔断器开断短路电流。
但是当出现故障时，由于三相电流不尽相同，以及熔断制造上的允许误差，不可避免出现三相熔断器之间的熔断时间差，即有首开相。
首开相切除故障后如果负荷开关不能及时分断负荷电流，则会造成产生转移电流和两相运行对受电设备损害。
带有撞击器（俗称撞针）的熔断器配合具有脱扣装置的负荷开关则可能决缺相运行问题。
当熔断器的熔件熔化时，熔断器内存的撞击器以一定的能量击出（通常为1.5焦耳），负荷开关脱扣装置在撞击器操作下立即三相断开。
据了解生产厂多采用四连杆机构，当开关合闸操作时，开关中合分闸弹簧同时储能，当四连杆机构过死点时，合闸弹簧的能量释放，开关作合闸操作，此时分闸弹簧的能量仍由半轴机构所保持，一旦撞击器出击，半轴解列，分闸弹簧的能量释放，开关作分闸操作。
因此，工程中应用一定要选择带撞针的熔断器和具有机械脱扣装置的负荷开关。
应该指出，工程中所用的熔断器多系后备熔断器，这种熔断器有一个最小开断电流，其值约为熔断器额定电流的2.5~3倍，当小于开断电流时，后备熔断器不能开断此电流，这就是它与全范围熔断器的区别。
全范围熔断吕在引起熔体熔化至额定开断电流（40KA）之间任何电流均能可靠断开，但其价格昂贵，一般不采用。
当故障电流小于后备熔断器的最小开断电流时，熔断器虽然不保证其开断，但熔件会熔断其后内存的撞击器会击出，撞击负荷开关开断。
例如额定电流为100A的熔断器最小开断电流约250~300A，在此电流区，熔断器不能开断，但熔件熔断撞针击出，撞击负荷开关跳闸开断此电流，如选用600A的负荷开关，则可可靠开断。
■撞击器操作与转移电流熔断器的通过电流与熔断时间呈反时限特性，简称安一秒特性，当出现过电流时，熔断器依其安一秒特性熔断。
负荷开关一熔断器组合电器与自供电继电保护的配合
负荷开关一熔断器组合电器与自供电继电保护的配合摘要：使用负荷开关熔断器组合电器可以使变压器得到短路保护，但在1．2～7倍左右的过电流得不到有效保护。
通过分析负荷开关一熔断器组合电器保护变压器的3种形式，引出了负荷开关熔断器组合电器采用继电保护的概念。
介绍了采用自供电数字继电器对变压器保护的配合方式．并用实例加以阐述，指出负荷开关熔断器组合电器带数字式无电源继电保护的方式保护中、小容量的变压器，弥补了变压器保护时高压熔断器在变压器过流部分无法保护的缺陷，且不用外加电源．保护更简单。
关键词：变压器；负荷开关熔断器组合电器；自供电继电保护0 引言保护1 250 kVA及以下变压器的负荷开关熔断器组合电器结构简单、造价便宜、保护特性好，目前已在我国城市配电设备和工业电力网得到了广泛的应用。
负荷开关特别适用于工作电流较小(例如630 A及以下)，且操作不频繁的场合(例如变压器的投切)。
负荷开关可以合闸短路电流，但只开断工作电流，开断能力有限，短路保护由熔断器承担。
但是在这中间，存在一个过电流区域的问题，在此区域，只有负荷开关和熔断器相互配合，才能安全可靠地完成开断任务。
根据IEC420及相应的GB 16926—1997标准，对此区域内2种电器的配合，引入了转移电流和交接电流的概念。
实际上，根据负荷开关一熔断器组合电器生产厂家样本选择高压熔断器的额定电流，其最小分断电流一般为变压器额定电流的7～10倍。
即：使用负荷开关一熔断器组合电器，变压器得到了短路保护，但在1．2～7倍左右的过电流范围内没有得到有效的保护。
l 负荷开关一熔断器组合电器保护变压器的形式负荷开关一熔断器组合电器保护变压器，要配合恰当才能实现可靠保护。
负荷开关的正常开断有3种形式：(1)手动或电动分断当负荷开关熔断器组合电器采用手动或电动分断时，负荷开关的机构脱扣结构有2种方式：1)负荷开关已预先弹簧储能，接到手动或电动分闸信号即脱扣分闸。
这种负荷开关机构结构设计比较复杂，一般要设计2根弹簧，一根作分闸弹簧，一根作储能弹簧。
负荷开关_熔断器组合电器的继电保护
４ 结论
负荷开关开断工作电流，熔断器开断短路电流，但在短路与 工作电流之间存在一个过电流区域，在该区域，负荷开关与熔断 器恰当的配合，再加上适当的继电保护，参照熔断器制造厂提的 时间—电流特性曲线，在熔断器熔化之前并留有一定裕度将负载 切除，可以实现无需损坏熔断器能达到过载保护的目的，而熔断 器仅作为短路保护是较好的运行方式。
５７
２ 负荷开关—熔断器组合电器的特点
组合电器在工作时，有以下几种清况： 组合电器工作在额定电流内，负载由负荷开关电动脱扣器或 手动操作，使之开断负荷电流。 过负荷电流大于负荷开关熔断器的额定电流，小于熔断器的 最小熔断电流，这时熔断器可能动作，但尚不能熄弧，熔断器的撞 击器触发，使负荷开关动作，三相电流由负荷开关开断。 严重过负荷，熔断器首先一相熔断，撞击器动作使负荷开关 分闸，其第二相、第三相熔断器还未来得及熔断。因此其余两相过 电流必须由负荷开关来开断它。 严重三相或两相短路，熔断器熔断并在半波内全部熄弧，撞 击器使负荷开关脱扣，负荷开关无电流开断。 在组合电器中，当熔断器在某一短路电流值某一相首先熔断 时，（由于短路电流在某一时刻，总是某相电流最大以及熔断器特 性差异），其余两相熔断器还未熔断，此时的短路电流便转移到由 负荷开关来分断，这个电流便是转移电流。即组合电器存在转移 电流。它是指在熔断器与负荷开关转换开断职能时的三相对称电 流值。当低于该值时，首开极电流由熔断器熔断，而后两相电流就 由负荷开关开断；大于该值时，三相电流仅由熔断器开断，因此额 定转电流最大值所对应的转移电流就是组合电器的额定转移 电流。 对于电气脱扣方式的组合电器有两个过流保护装置，即负荷 开关的脱扣器和熔断器的撞击器，其时间—电流特性交点所对应 的电流值，叫做交接电流，交接交流取决于脱扣器触发的负荷开 关分闸时间和熔断器的时间—电流特性。交接电流值为一过电流 值，小于这一值时，熔断器把开断电流的任务交给脱扣器触发的 负荷开关承担。
负荷开关-熔断器组合电器继电保护研究
负荷 开关 一 断 器组 合 电器 是 智 能 电力保 护 系 统 ，通 过 结合 熔 计算 机 技术 、 电保护 技 术 以及 开关 电源 设 计 技术 ， 而 更好 地保 继 从 护 中低压 线 路 能够 顺 利运 行 。智 能 电力 保护 系 统是 一 次 电流 互 感 器利 用 高压 线 路互 感 来获 取更 多的 能源 ，其 目的是 供 电给 保 护装 置， 通过 滤波 、 放 等 方式 ， 高压 输 电线 路 进行 电流值 的 测量 ， 运 对 遇 到故 障 时 ， 过 输 出脱 扣 装置 使 负荷 开关 动 作 ， 通 有效 地 保护 了高压
（） ２ 负荷 开关 熔 断器 中的额 定 电流 小 于过 负荷 电流 ， 过 负荷 且
图 １ 负荷开关 一 熔断器组合 电器
电流 又 小于 熔 断器 最 小熔 断 电流 ，在 这样 的情 况 下熔 断器 可 能会
动 的情 况 ， 是 尚不 能 熄 弧 ， 而 触 发 熔 断 器 中 的撞 击 但 从 由于这 些优 点 ， 多城市 的配 电网 系统 中都在 广泛 使 用 。 于 出现 “ 作 ” 很 基 器， 促进 负荷 完 成 整个 开 关 的动 作 ， 最终 使其 三 相 电流 被 负荷 开关 环 网开 关柜 的 作用 ，其 通 常都 是使 用在 城 市 配 电站 、工 业末 端 用
ｐｈｒａ ｃ ｅ ｔ （ ｔ ｅ ｄ ｒａｅ ＆ｍａｎ ｔｒ ａ ｉ ｈ ｅ ｄ，ＮＵ ＬＬ，ｍ ｇ ｍａｎ ｔ ｓ ＮＵ Ｌ ｉ ａｋ， Ｌ ）
＿
—
＿
＿
３ 结 语 本 文 将 嵌 入 式技 术应 用 到 工程 机 械 的机 电液 一体 化 控 制 ， 成 功研 制 了高 可靠 性 的装 载 机智 能 监控 系 统 ，并在 监 控 系统 显示 界 面 中 嵌入 电子说 明书和 辅 助维 修 等 实用 功 能 ，全 面提 高 了装载 机
负荷开关和熔断器组合电器在配电变压器保护中的应用
负荷开关和熔断器组合电器在配电变压器保护中的应用1 概述环网柜中采用负荷开关和熔断器组合电器对配电变压器进行保护。
正常情况下，负荷开关分、合负荷电流；当变压器发生短路时，熔断器可在10ms 内切除故障。
断路器保护配电变压器时，其切断时间由继电保护时间、断路器固定分闸时间和燃弧时间构成，一般需要40到60ms，其切断时间远大于熔断器的切断时间，这是采用负荷开关和熔断器组合电器对变压器进行保护的明显优点。
同时，环网柜体积小、结构相对简单、运行维护工作量少、成本较低等优点，适用于10KV环网供电、双电源供电和终端供电系统，也可用于箱式变电站。
但是，环网柜的保护功能简单，不适用于对保护和自动化要求较高的场所使用。
2 负荷开关和熔断器组合电器工作原理负荷开关和熔断器组合电器是由一组三极负荷开关及配有撞击器的三只限流式熔断器组成的，任何一个撞击器的动作都会引起负荷开关三极全部自动分闸；也可以是由一组配有脱扣器的三极负荷开关和三只限流式熔断器组成的，由过电流脱扣器或并联脱扣器触发来操作负荷开关的自动分闸。
环网负荷开关柜中的熔断器，一般选择带有撞击器的熔断器，这也是本文介绍内容。
负荷开关和熔断器组合电器，当采用撞击器操作负荷开关分闸时，在熔断器与负荷开关转换开断职能时的三相对称电流值称为组合电器的额定转移电流。
当预期短路电流低于组合电器的额定转移电流值时，首开相电流由熔断器开断，而后两相电流由负荷开关开断；当预期短路电流大于额定转移电流值时，三相电流仅由熔断器开断。
3 负荷开关和熔断器组合电器与变压器配合（1）确定实际转移电流负荷开关熔断器组合电器的实际转移电流，取决于熔断器触发的负荷开关分闸时间和熔断器的时间一电流特性。
对于给定用途的组合电器，其实际转移电流可由厂家提供，当厂家不能提供时可按以下简化方法确定。
T m=0.9T0，其中，T m为三相故障电流下首先动作的熔断器在最小时间一电流特性曲线上的熔断时间，T0为熔断器触发的负荷开关分闸时间，一般可取0.05s。
负荷开关_熔断器组合电器的选用_叶慧萍
负荷开关2熔断器组合电器的选用中山电力工业局 叶慧萍 李力杭中图分类号:TM 563,TM 56412 文献标识码:B 文章编号:100626357(2002)0320043202 近年来,在10kV 配电变压器的保护和控制开关的选用中,由于负荷开关2熔断器组合电器与断路器相比具有结构简单、操作维护方便、造价低和运行可靠等优点,从而获得广泛的应用。
在实际应用中,如何正确选用组合电器,负荷开关、熔断器与变压器如何合理选配参数,是关系到能否发挥组合电器作用,保证系统安全运行的关键问题。
1 转移电流的校验由于组合电器的三相熔断器熔体熔化具有时间差,三相熔断器中有一相首先断开后,撞击器动作,此时可能出现另两相熔断器尚未熄弧开断而撞击器出击,形成由负荷开关切断故障电流的现象,即原来由熔断器承担的开断任务转移给负荷开关承担。
因此转移电流是指熔断器与负荷开关转换职能时的三相对称电流。
低于该值时,先断开一相的电流由熔断器开断,其他两相电流由负荷开关切断。
大于该值时,三相电流都由熔断器开断。
转移电流是我们在选用组合电器时应注意的一个重要指标,假如选用不当,负荷开关所能承受的转移电流不足够,将无力承担开断两相短路电流的任务而引起开关的爆炸。
负荷开关通常分为一般型和频繁型两种,以空气为绝缘介质的产气式和压气式负荷开关为一般型,真空和SF 6负荷开关为频繁型。
不同的负荷开关,转移电流的指标各不相同,一般型负荷开关的转移电流在800～1000A 左右,频繁型可达1500～3150A 。
配电变压器的容量不同,相应的转移电流也不相同,实际的转移电流可由变压器容量进行估算,下面就以一台S 92800 10的变压器为例,其额定容量S N =800kVA ,额定电压比为1015 014kV ,阻抗电压百分数U K %=415。
转移电流的校验计算如下:(计算忽略系统高压阻抗)变压器阻抗为:X T =U K %×U N 2÷(100×S N )=415×10152÷(100×018)=6128假设变压器二次侧端子短路,高压侧最大三相短路电流为:I d ″=U N ÷(31 2×X T )=1015÷(31 2×612)=978A按照转移电流的定义及结合负荷开关的开断时间和特性,负荷开关转移电流要避开最大短路电流,一般控制在最大短路电流的70%以内,即实际转移电流约为978×70%=685A 。
VHLR-12真空负荷开关-熔断器组合电器
VHLR-12真空负荷开关-熔断器组合电器1. 产品品牌：佳吉电气2. 产品概述：VHLR-12型系列中置固封式真空负荷-熔断器组合电器(以下简称真空)，是根据独特的设计概念并结合市场需求而研发的新一代真空开关设备，它广泛应用于户内铠装式空气绝缘开关柜中。
3.负荷开关的特点有：1. 采用真空灭弧室灭弧，无爆炸危险，无须检修；2. 隔离刀与三相真空灭弧室联动，分闸时有明显的隔离断口；3. 以手动操作为主，也可采用电动或远程遥控操作。
.VHLR-12主要技术参数：额定电压：12KV额定短路开断电流：20KV 25KV 31.5KV额定电流：630A 1250A额定热稳定电流（有效值）：20KV 25KV 31.5KV 40KV额定短路开断电流开断次数：50次二次回路工频耐受电流（min)：2000V额定操作顺序：分-0.3S-合分-180S-合分分-180额定热稳定时间：4S机械寿命：20000次 10000（40KA)VHLR-12分合闸线圈参数：合闸额定操作电压（V)：AC110/220 DC110/220分闸额定操作电压（V)：AC110/220 DC110/220合闸线圈功率：245W分闸线圈功率：245W合闸正常工作电压范围：85%-110%额定电压分闸正常工作电压范围：65%-120%额定电压注：分闸线圈小于30%额定操作电压时，不得分闸。
相互理解:作为消费类电子产品，没有十全十美的商品每款商品都有自己的优点和不足选择商品请对购买的商品有足够了解建议见过真机及相关评测参考后视个人实际需要再决定购买哪一款以免收到货后因个人原因造成不必要的时间及成本损失。
鉴于电子产品的特殊性，凡因色差或与想象不符及不喜欢，功能不适合等其它非质量问题的主观理由，要求退换本公司不予受理。
负荷开关_熔断器组合电器的应用探讨_魏建荣
Ｚｈｕａｎｇｂｅｉｙｉｎｇｙｏｎｇ ｙｕ Ｙａｎｊｉ机电信息 ２０１５年第９期总第４３５期 ３７ 负荷开关—熔断器组合电器的应用探讨魏建荣（广东电网有限责任公司东莞供电局，广东东莞５２３０００）摘 要：结合工作案例，阐述负荷开关—熔断器组合开关在变压器短路故障保护中的作用，依据国家标准，针对撞击器操作的组合电器及其转移电流、脱扣器操作的组合电器及其交接电流等技术特性展开分析，最后通过对变压器３个保护配置方案的对比，总结出脱扣器操作的组合电器具有投资成本小、运行成本小、动作速度快及防止越级跳闸等特点，具有较大的实际运用价值。
关键词：负荷开关—熔断器组合电器；应用；断路器０ 引言目前变压器的保护配置一般采用断路器和负荷开关—熔断器组合电器２种，它们在技术及经济方面各有差异，针对具体情况选择不同配置有着很大的实际意义。
笔者在工作中遇到２个案例，对于同样的变压器内部短路故障，组合电器比断路器更有效地保护变压器，经深入研究发现，组合电器具备保护动作速度快等独特的优点，以下将详细探讨负荷开关—熔断器组合电器的技术应用。
１ 案例经过工作中遇到２个案例，案例１：甲厂配置断路器保护４００ｋＶＡ油浸式变压器；案例２：乙厂配置负荷开关—熔断器组合电器保护５００ｋＶＡ油浸式变压器。
２０１３年甲厂的变压器发生内部短路故障，断路器跳闸，但甲厂的变压器损坏；２０１４年乙厂的变压器同样发生内部短路故障，负荷开关—熔断器组合电器成功动作，熔断器熔断，乙厂的变压器没有损坏。
案例１中断路器造价高，不能有效保护变压器，案例２中组合电器造价低廉，反而有效地保护了变压器。
２ 动作原理分析当油浸式变压器内部发生短路故障时，短路电流非常大，如果在２０ｍｓ时间内不能切除短路故障，就会导致变压器的严重损坏。
断路器的开断时间由３部分组成：继电保护动作时间、断路器固有动作时间以及燃弧时间，耗时超过６０ｍｓ。
由此可知在案例１中，断路器虽然已经动作，但由于动作时间超过２０ｍｓ，所以变压器仍然被损坏。
负荷开关—熔断器组合电器的选用
接 电流 是一 种 过 电流 值 ， 于交 接 电流 的过 电流 ， 低 由分 励 脱 扣 器 动 作 使 负 荷 开 关 断 开 ， 于 交 接 电 高
流时 ， 由熔 断器 保 护动 作 。 此选 配 交接 电 流参 数 为
较 高 的负 荷 开 关 ， 有 效 地 减 少 熔 断 器 的 动作 次 可
转换 职 能时 的三 相 对称 电 流 。 于该 值时 ， 断 开 低 先
一
市 组 合 电器 多 年 的运行 情 况 来看 ， 全 可靠 ， 况 安 情
良好 ， 直未 出现 由 于选 配不 当 而发 生 的事 故 。 一
相 的 电流 由熔 断 器 开 断 ， 他 两 相 电 流 由 负 荷 其
按 照转 移 电流 的定 义 及结 合 负 荷开 关 的开 断
时 间和 特 性 ， 荷 开 关 转 移 电 流 要避 开 最 大短 路 负 电 流 ， 般 控 制 在 最 大 短 路 电 流 的 ７ 以 内 ， 一 ０／ ９ ６ 即
ｌ 转 移 电流 校 验
由于 组合 电器 的三 相熔 断 器熔 体熔 化 具有 时
９ ８ Ａ ７
断路 器 相 比具 有结 构 简单 、 作维 护 方便 、 价 低 操 造 和运 行 可靠 等优 点 ， 而获 得 广泛 的应 用 。 实 际 从 在 应用 中 ， 何 正确 选 用 组 合 电器 ， 荷开 关 、 断 如 负 熔 器 与变 压 器 如 何 合 理选 配参 数 ， 关 系 到 能 否发 是 挥组 合 电器 作用 ， 证 系统 安 全运 行 的关键 问题 。 保
配 电 变 压 器 的容 量 不 同 ， 应 的转 移 电 流 也 相 不 相 同 ， 际 的转 移 电 流 可 由变 压 器 容 量进 行 估 实 算 ， 面 就 以一 台 Ｓ 一 ０ ／ ０的变 压 器 为例 ， 额 下 。 ０１ ８ 其 定 容量 Ｓ 一８ ０ ｋ ０ ＶＡ， 定 电 压 比 为 １ ． ／ ． 额 ０５０４ ｋ 阻抗 电压 百分 数 （ Ｖ， ， 一４ ５ ． 。转 移 电 流 的校 验 计算 如 下 ：计算 忽 略 系统 高 压 阻抗 ） （
负荷开关熔断器组合电器型号
负荷开关熔断器组合电器型号
负荷开关熔断器组合电器，又称为负荷开关保险组合电器，是一种常用于低压电路中的电器设备。
它集合了负荷开关和熔断器的功能，能够实现对电路的控制和保护。
负荷开关熔断器组合电器的型号通常由若干个字母和数字组成。
其中，字母代表不同的功能，数字则表示不同的规格和容量。
下面是常见的几种型号及其含义：
1. HGL：负荷开关熔断器组合电器，L代表负荷开关，G代表熔
断器，H代表该电器适用于交流电路。
2. DGL：负荷开关熔断器组合电器，L代表负荷开关，G代表熔
断器，D代表该电器适用于直流电路。
3. NHGL：负荷开关熔断器组合电器，L代表负荷开关，G代表熔断器，NH代表熔断器为刀闸式熔断器，适用于高容量的电路。
4. TGL：负荷开关熔断器组合电器，L代表负荷开关，G代表熔
断器，T代表该电器适用于特殊场合，如火灾等。
除了以上常见的型号，还有很多其他的型号，如JGL、CGL、QGL 等，它们都有自己的特殊用途和规格。
负荷开关熔断器组合电器是一种重要的电器设备，它广泛应用于电网、电力系统、工厂和建筑等领域。
正确选择和使用适合的型号和规格的负荷开关熔断器组合电器，对于保障电路的安全和稳定运行具有重要意义。
- 1 -。
负荷开关熔断器组合电器型号
负荷开关熔断器组合电器型号负荷开关熔断器组合电器型号负荷开关熔断器组合电器是一种常用的低压配电设备，它通常由负荷开关、熔断器、隔离开关、操作机构等组成。
这些组件为电力系统的维护提供了重要的支撑。
在选择适合的负荷开关熔断器组合电器时，需要了解相关型号及其特点。
一、负荷开关负荷开关是负责电路开关和负载控制的设备。
它一般分为固定式和插拔式两种形式。
插拔式负荷开关通常用于低压珂配电系统，它们的优点是可随时拆装，方便维护与更换。
二、熔断器熔断器是一种过载保护装置，它能够在电路中承受短路电流，从而保护电路不受不正常电流的影响。
熔断器根据其额定电流值来区分，如20A、50A等。
三、隔离开关隔离开关主要用于对某个电路进行隔离，以保证维护时安全。
此外，它还可以提供额外的过负荷保护。
四、操作机构操作机构负责控制负荷开关、熔断器和隔离开关等的开关和停用。
通常有手动和电动两种类型。
手动控制通常由专业人员完成，而电动控制则由电气控制系统完成。
以上组件的组合可以根据实际需求设计出不同型号的负荷开关熔断器组合电器。
一般来说，在型号的选用上需要考虑电路容量、电流稳定性和可靠性等因素。
1. JKW1型负荷开关熔断器组合电器 JKW1型负荷开关熔断器组合电器适用于额定电流830A及以下、额定控制电压为AC 380V的低压配电系统。
该型号内置熔断器，可快速切断短路电流和过负荷电流，安全可靠。
2. JAT1型负荷开关熔断器组合电器 JAT1型负荷开关熔断器组合电器适用于额定电流630A及以下的低压配电系统。
它采用“二合一结构”，即负荷开关和熔断器组成一个整体，安全性能更佳。
3. CJP1型负荷开关熔断器组合电器 CJP1型负荷开关熔断器组合电器适用于额定电流630A以下的低压配电系统。
它采用了结构简单、外形美观、操作方便的设计，能够提供高效的电力保护。
4. GGP1型负荷开关熔断器组合电器 GGP1型负荷开关熔断器组合电器适用于额定电流800A以下、频率为50Hz 和60Hz的低压配电系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精品课件
• 三、负荷开关熔断器组合电器的各项参数 • 额定电压： 12 KV • 额定频率：50Hz • 额定电流：630A • 额定热稳定电流：20KA/3s • 额定动稳定电流：50KA • 额定短路关合电流：50KA • 熔断器短路开断电流：31.5KA/50KA • 1min工频耐压：相间对地42KV，断口48KV
负荷开关－熔断器组合电器
精品课件
• 一、概述： • 1 、定义：采用负荷开关进行控制，熔断器进行保护
的开关设备 • 2 、组成：负荷开关，限流熔断器，接地开关，带电
显示器，避雷器等 • 3,用途：用于 10 KV 高压配电系统中，来控制和保
护不频繁操作的供电设备，主要是 10/0.4 KV 变压 器，主要应用于10KV用户变压器前端
精品课件
• 雷电冲击耐压：相间对地75KV，断口85KV • 额定转移电流：1700A • 电气寿命：200次 • 机械寿命：5000次 • 二次回路1min工频耐压：2KV
精品课件
• 四、负荷开关的分类和特点： • 1、根据使用场合分： • 户内型，户外型 • 2、根据用途分： • 10KV配电，20KV配电，35KV配电 • 3、根据灭弧介质和绝缘介质分 • 充油式 • 产气式 • 压气式
用，有撞针系统
• 开断范围：2－3倍额定电流－50KA • 性能特点：开断大故障短路电流能力强，达到
31.5~50KA • 分断过程中电弧电压低 • 短路开断动作时间短，一般不超过10ms
精品课件
• 限流作用，即一个大的短路电流不会达到它的满值
• 4、限流熔断器的特性和曲线 • 时间－电流特性 • 限流特性 • I2t特性
精品课件
• 二、负荷开关－熔断器组合电器是保护变压器的最佳 保护方式
• 1,保护时间上：容量在 160 － 1600 KVA 之间的变 压器自我保护的能力差，保护变压器的任务交给了高 压开关设备这里有两种选择，一种是断路器，另一种 是负荷开关＋熔断器。对变压器保护来说
精品课件
• 关键是短路持续时间问题，短路时间长，变压器内的 电弧就有可能加热周围的油，形成气包使油箱爆炸变 压器发生短路时，如果将短路持续时间限制在 20 ms 内，变压器即使发生短路电弧也不会发生爆炸。
精品课件
1000
弧
前 时
100
间
10
时间—电流特性
125A
315A
(s)
1
0.1
0.01
5 10
100
1000
精品课件
10,000
50,0
50,000
截
断
电
流
峰 值
10,000
1000
100
100
限流特性
125A 80A
1000 精品课件
10,000
50,000
预期电流有效值(A)
精品课件
• 但应考虑如下因素：
• 最大的额定负荷电流不应超过熔断器额定电流 • 冷却条件 • 变压器在无负载情况下的涌流
精品课件
108
106
I2t(A2s)
104
102 100
I2t特性
125A
1000 精品课件
10,000
50,000
预期电流有效值(A)
5、限流熔断器的选择 • 额定电压的选择： • 熔断器的额定电压必须等于或高于工作线电压 • 如采用远高于工作线电压的熔断器额定电压时,要考虑
最大电弧电压不可以超过电网绝缘水平 • 额定电流的选择： • 熔断器的额定电流应尽可能接近保护对象的额定电流 • 熔断器的额定电流一般为被保护对象的1.3~1.5倍
精品课件
• 五、熔断器的分类和选型： • 1、按用途可分为： • 保护变压器：XRNT，S LAJ • 保护电容器用：RN2，BR2 • 保护电压互感器用：XRNP • 保护电动机用：XRNM • 2、按分断电流能力和范围分： • 限流式熔断器（开断大电流能力强）
精品课件
• 喷射式熔断器（开断小电流能力强） • 全范围保护熔断器 • 3、限流熔断器的特点 • 结构特点：内部熔丝被石英砂包围，石英砂有限流作
• 限流熔断器能在 10 ms 内切除短路故障，同时熔断 器上的撞击器可以迅速撞开负荷开关的脱扣机构使负 荷开关分闸，从而保护变压器
• 断路器保护时间由三部分组成：继电保护时间＋断路 器固有分闸时间＋燃弧时间，一般时间至少为 60 ms 完成开断，变压器必须能够忍受更长时间的短路电流， 否则事故将会扩大
每个单元外形尺寸 宽：
375/500/750 深：940 高：1635/1885
精品课件
• 4、SF6气体绝缘负荷开关 • SF6气体特性：无色、无味、无毒、不可燃、特别稳
定 • 不易电离、同样密度气体是空气绝缘强度的3倍、灭
弧性能好 • 负荷开关的特性： • 全密封、故障率低 • 体积小 • 不产生过电压，对设备危害小
精品课件
• 真空式 • SF6式
精品课件
产气式和压气式负荷开关一次系统图
精品课件
• 真空式负荷开关一次系统图
精品课件
• SF6绝缘负荷开关一次系统图
精品课件
HXGN2-10空气绝缘环网柜内的FN12压气式负荷开关
每个单元外形尺寸 宽：600 深：900 高：不超过2200
精品课件
我公司XGN15-12型SF6环网柜
精品课件
• 2 、保护可靠性上： • 变压器要求快速可靠地切除短路故障 • 熔断器能非常可靠的根据电流大小切除故障 • 断路器可靠性由三部分组成： • 电流互感器接线是否牢固 • 继电保护是否完好 • 断路器机械传动是否完好
精品课件
• 3 、国内外负荷开关熔断器组合电器与断路器的比较 • 电力系统分为三个层次，发电系统、供电系统、用电
系统 • 在发电和供电领域主要使用断路器，而在用电系统中
主要使用负荷开关 • 由于负荷开关－熔断器组合电器的有效性和经济性，
发达国家使用负荷开关与断路器比例是 5 ： 1 ，而 在我国则正好相反，断路器与负荷开关比例是 5 ： 1
精品课件
• 4 、造成我国负荷开关与断路器比例不协调的原因 • 观念上的问题：我国从建国初开始，一直习惯使用断
