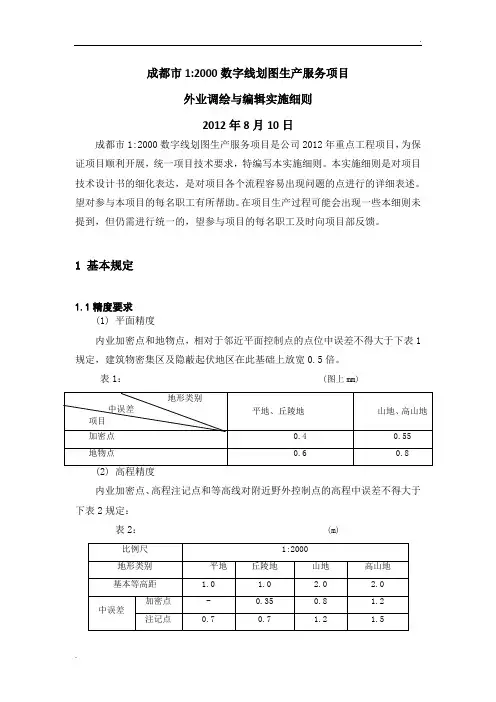

成都市1：2000数字线划图生产服务项目调绘实施细则成都市1:2000数字线划图生产服务项目外业调绘与编辑实施细则2012年8月10日成都市1:2000数字线划图生产服务项目是公司2012年重点工程项目，为保证项目顺利开展，统一项目技术要求，特编写本实施细则。

本实施细则是对项目技术设计书的细化表达，是对项目各个流程容易出现问题的点进行的详细表述。

望对参与本项目的每名职工有所帮助。

在项目生产过程可能会出现一些本细则未提到，但仍需进行统一的，望参与项目的每名职工及时向项目部反馈。

1 基本规定1.1精度要求(1) 平面精度内业加密点和地物点，相对于邻近平面控制点的点位中误差不得大于下表1规定，建筑物密集区及隐蔽起伏地区在此基础上放宽0.5倍。

表1: (图上mm)地形类别中误差平地、丘陵地山地、高山地项目加密点 0.4 0.55地物点 0.6 0.8(2) 高程精度内业加密点、高程注记点和等高线对附近野外控制点的高程中误差不得大于下表2规定:表2: (m)比例尺 1:2000地形类别平地丘陵地山地高山地基本等高距 1.0 1.0 2.0 2.0加密点 - 0.35 0.8 1.2中误差注记点 0.7 0.7 1.2 1.51比例尺 1:20001.52.0 等高线 0.9 0.9 地形变换点地形变换点城市建筑区内的主要道路，其高程注记点相对于邻近图根点的高程中误差不得大于?0.15m，隐蔽起伏地区可按上述要求放宽0.5倍。

平原、丘陵地区的非建筑区以及其他路面的高程注记点相对于邻近图根点的中误差不得大于0.7米;等高线内插点相对于邻近图根点的中误差不得大于0.9米。

外业实测高程注记点保留小数点后两位，其余保留小数点后一位。

1.2基本等高距1:2000 DLG的基本等高距平地、丘陵采用1m，山地、高山地采用2m，但应保持本幅图内等高距一致。

具体每幅图采用何种等高距以甲方下发的范围线为准。

1.3 测图软件与编辑软件采用“全数字摄影测量工作站VirtuoZo3.7 进行数据采集;采用“数字测图软件CASS2008”进行图形编辑和数据处理，最终转换为成都市要求的格式数据。

1.4 地形要素编码与分层、分色、分幅按照1:2000的分幅标准，图幅DLG数据的文件名使用图号。

严格按照cass软件的分层、分色要求对数据分层、分色。

1.5 主要工作内容1:2000线划图调绘、编辑、铺装路面及建筑区高程测量2 外业调绘2.1 基本要求(1) 外业调绘时应认真仔细，做到四到:跑到、看到、量到、表示到，及时自查互校。

(2) 内业测绘的地物、地貌要素,均需由外业根据回放图在实地进行调绘、检查。

调绘内容的绘制必须清晰易读,线条不得徒手绘出，各种注记要准确无误，位置恰当，书写工整。

(3) 内业无法判读测量的地物和新增要素采用以下方法补测:对于单个、小2范围漏测或新增地物，一般采用皮尺丈量的方法直接补绘到初编工作图上，做到“量准、记清”，符号运用绘制正确;对于大面积变化的测区应用解析法进行补测。

(4) 本测区量取的定位数据一律注记至分米，对已拆除的建筑物和可不表示的地物用“×”划去。

(5) 房檐改正:当房檐宽度实地大于40cm时，一律进行房檐改正。

房檐改正的主要方法有:使用皮尺或手持测距仪量取房屋的边长，在调绘底图上做好注记;数墙体的瓷砖或红砖确定房檐的宽度。

2.2取舍要求2.2.1定位基础本测区不展会各等级控制点2.2.2 水系(1) 河流的水涯线以航摄时的水崖线为准。

当水涯线与直立式堤、防洪墙等线状地物共边线，以及水涯线与陡坎线在图上投影距离小于1mm时，水涯线应与其重合绘制。

当岸边线与水涯线之间的高差大于1.0m，且水涯线与岸边线在图上的间距大于1mm时，应加绘陡坎或斜坡，加绘的陡坎或斜坡应放在水系层。

(2) 当水涯线遇到水上悬空建筑，如:房屋、桥梁、水闸、各种柱廊(如:钓鱼台、公园中建在水中的柱廊等)等时，水涯线不绘制。

当水涯线遇到输水槽时，水涯线应保持连续。

3) 河流与湖泊及其中包含的桥、闸、码头等，除准确表示其实际位置外,(当有名称时应调注。

调绘主要河流大型水闸时，要注建材性质和闸门孔数。

(4) 池塘的表示方法:池塘均不绘水涯线，用有坎池塘或无坎池塘边线表示。

池塘应调注其用途，如:鱼、藕等(5)沟渠用一般沟渠边线表示，不再绘制加固坎。

(6)渠过单边涵洞，不知去向时，只表示涵洞的出口或入口。

(8)各种线状水系，实地宽度大于2m时，用双线表示;小于2m时用单线表示，且宽度均以现状地物的上边缘确定。

3(9)无论单、双线水系均要调注流向，且流向要匹配，即沟渠只能用沟渠流向配置。

单线水系的流向加注在线条上。

(10)塘中种植水生经济作物地时，有坎池塘或无坎池塘和水生经济作物地边线重合表示。

(11)双线渠上的涵洞用依比例尺涵洞符号表示，单线渠用不依比例尺涵洞符号表示。

(12)设置在房屋内的杨水站、水轮泵、抽水站除放置符号外，还要注记层数和性质。

扬水站、水轮泵、抽水站等在房屋内的表示房屋，并配置相应符号;在围墙内的表示围墙等，配置相应符号。

2.2.3 居民地及设施(1) 内业测绘各类房屋的外轮廓线，外业要调注房檐宽，房檐宽度大于图上0.20mm(含0.20mm)的均要量注、修改。

房屋一般以墙基外角连线的几何图形为准。

房屋的凹凸拐角处，图上超过0.4mm时要表示，简易房屋超过图上0.6mm要表示。

宽度超过2米的悬空阳台、飘楼要表示，小于2米的按房檐去掉，飘楼以阳台符号表示(2) 各类房屋均应调注层数和房屋性质。

按自然层数统计。

阁楼、底层车库、半地下室均计入层数。

楼房层数:以临街层数为准。

居民区内顶层楼梯间、水箱间不计入总层数。

地下室不计入总层数，也不调注。

(3) 房屋一般不综合，应逐个表示。

不同层数、不同高度、不同建筑材料、不同形状的房屋需分别独立表示，主副房应分开表示。

天井应注记。

棚房的表示方法:棚房要区分有墙边和无墙边，棚房依围墙搭建的，应算做一面有墙的棚房，围墙正常绘出，棚房与围墙压盖表示。

4居民地院内依围墙搭建的临时棚房，简易厕所，不足上图面积的简单房屋，附属房屋等均不表示，但要合理处置院落的关系。

宽度超过2米的柱廊单独表示，小于2米的归入房屋主体，两端及转角处的支柱按实地位置表示，其它处配置表示，若柱廊宽度较窄，放不下符号时，可不表示支柱，调绘时也要区分无墙壁和有墙壁的柱廊的表示。

雨罩、檐廊不表示，单位房屋的门廊要表示。

(4) 集镇街道两侧不正规的石棉瓦小雨棚、临时建筑物、售货亭等不表示。

mm?的，用棚房符号表示。

机关、企事业单位内正规的停车棚图上大于6(5) 室外楼梯宽度大于图上1mm时要表示。

除较大单位房屋入口处的台阶表示外，居民住宅房基前的台阶不要表示。

垃圾台不表示。

(6) 农村区域，房屋顶上增加的简易房不表示。

农村居民地院内四周墙体为砖，顶棚为铁皮或石棉瓦的房屋以简易房表示。

居民地房前屋后用于饲养和堆放杂物的房屋一般用表简易房表示。

居民地内的门墩及门顶均不表示，用围墙封死，但靠近道路两侧的小工厂门墩间距大于实地6米时，要表示门墩，有门顶时，一并表示，不依比例尺门墩的量取要在两门墩的中心位置。

围墙的表示:注意居民地内部围墙的表示，只要是两户之间分割的的围墙，无论长短均表示，并注意有些房屋舍去用围墙封死。

(7) 门牌号的采集密度:采集主要的门牌号，每个院子、单位、大型建筑等至少采集一个门牌号。

无门牌号的不调注。

(8) 加固坎上建有栏杆，且无法按真实位置表示时，坎顶线与栏杆线分别表示，栏杆符号上的短线应向坎上方向绘制，分别在不同层中表示。

同理，河岸、路边线与坎顶线也应在不同层上分别表示。

(9) 依比例尺彩门、牌坊、牌楼两端的支柱，依据实际情况合理选择“支柱、墩”要素表示。

柱廊的支柱在起止点、拐点处按实际位置表示，其他位置的支柱择要表示。

居民地内外的水泵房屋、配电室、庙宇、土地庙等既要注记房屋层数、性质，又要绘制符号表示。

(11) 军事设施均不表示。

对于军事驻地、军事设施、军事专用公路、专用输电线等保密数据均不表示，同时做好与周围图的接边工作。

调绘时，军事管理5区注记“禁测区”。

(12) 凡依比例尺的烟囱、水塔、纪念碑、塑像、宝塔、微波传递塔等独立地物，实测范围线，范围线内加绘地物符号表示，插入符号的位置即为此地物的中心位置;不依比例尺表示时，地物中心点与符号定位点在图上必须一致。

(13) 城市主要道路、广场、桥梁、企事业单位等突出的杆柱装饰性路灯应视图面负载情况择要表示，其他地区一般不表示。

单位内沿街起亮化作用的照射灯一般不表示。

(14) 房屋上的通讯塔、独立的邮筒、电话亭、信息亭、报刊亭等均需要表示。

(15) 坟群实测范围线，中间配置符号，不注坟数。

散坟择要表示，1~3个散坟不表示，相对集中且图上面积大于1cm?以坟群表示。

有名称的墓地要加注名称。

(16) 居民地及企事业单位内图上大于2cm?的硬质地面要表示地面性质，小于2cm?的一律不表示。

(17) 季节性谷场不表示。

(18) 正规厕所与牲口圈大于图上6mm?要表示，并注记“厕”或“牲”。

(19) 广告牌按《图式》4.3.109要求表示。

(20) 单位名称采集原则:机关、企事业单位当一院多单位时，应选择主要单位注出，名称较长可简略注出。

机关、企事业单位隶属部分(省、市、镇)可省注。

(21) 未封顶的建筑区域以“地类界”的形式表示其范围，并标明“施工区”字样，有所属单位的亦标明所属单位。

作业时要对施工区进行拍照，并施测施工区范围线，提交成果时一并提交。

(22) 测区中正在拆迁或已完成拆迁的区域可按上述第“21条”方法处理。

2.2.4交通(1) 公路及其附属建筑物，如:桥梁、涵洞、路堤、里程碑、路标、汽车站等应以相应的符号表示。

(2) 公共空间(如道路、广场、桥梁、河堤、公共绿地等)的路灯逐一表示，6其他按图上平均每平方分米4~6个择要表示。

高架桥上的装饰性路灯择要表示。

高架桥、公路桥等桥梁有名称的，应该调注，但不调注建筑材料性质。

(3) 公路进入市区或通过街区式居民地，公路符号则以街道线代替，调绘时，可依据实地情况如实选择变换处。

高等级道路有快、慢车道的中间绿化岛、隔离带依比例尺用地类界绘制其范围，并填充相应的植被符号。

(4) 公路平面相交时，道路贯通表示，路面性质不同时，应加地类界分开。

(5) 公路、机耕路、乡村路通过依比例尺的大堤时，路、堤应分别表示。

(6) 车行桥桥墩不表示。

(7) 路宽为铺装路面宽度或路沿线宽度，路宽可表示到0.1米。

图上需反映道路实际连通性。

(8) 机耕路、乡村路的路面材质均需调注。

(9) 港湾式公交站台、具有挡雨设施的公交站台必须表示，其他不表示。

(10)路标表示有方位意义的。
