时间继电器有通电延时型，断电延时型，当然线圈电压也有220V 交流，和24V直流，使用之前我们一定要看好线圈电压是多少伏的，那么既然说到时间继电器，我们就想知道时间继电器使用到哪里？比如说两台电机顺序启动，我们可以用时间继电器控制，星三角降压启动，星型形换三角形的时候我们也会用到时间继电器来转换。

接线图：我们以图中通电演示继电器：时间继电器如何使用到实际电路中，我们首先来看时间继电器，接线图，图中为例，我们可以看出时间的2---7是电源。

5------6 常开-延时闭合，5---8常闭，延时断开。

同样的1----3常开延时闭合。

1---4常闭延时断开
时间设置：时间继电器如何设置时间，大家看图中分别有1---2---3---4. 我们结合上图，2--4 1秒 1---4 10秒 2---3 60秒1---3 6分钟
时间继电器器控制灯，延时灯亮，延时灯灭，左图延时断开，所以用到时间继电器1---4 5--8 都是延时断开。

右图：1---3 6---8 延时闭合。

这就是时间继电器使用方法。

总结：时间继电器工作原理，使用方法，如何调整时间，如何控制负载，接线方法，感谢大家阅读，如果您有好的建议意见欢迎下方留言。

无限循环时间继电器使用方法

无限循环时间继电器使用方法
无限循环时间继电器是一种常用的电子元器件，它可以根据用户设置的时间参数，实现对电路开关的自动控制。

本文将介绍无限循环时间继电器的使用方法。

1. 首先，需要将无限循环时间继电器接入电源，通电后，继电器的指示灯会亮起来。

2. 接下来，需要将需要自动控制的电路与继电器连接。

一般来说，继电器的输入端连接电路的控制信号，而输出端则连接电路的供电部分。

3. 设置时间参数。

无限循环时间继电器一般都具有时间设定功能，可以通过旋转时间调节旋钮或按下时间设定键来设置时间参数。

具体时间参数的设置方法可以参考继电器说明书。

4. 启动自动控制。

设置好时间参数后，需要将继电器的自动控制开关打开，此时继电器便会按照用户设定的时间参数来自动控制电路的开关。

需要注意的是，使用无限循环时间继电器时，应该选用适当的电源电压和电路负载，同时应该根据实际应用场景来选择合适的继电器型号。

此外，在使用过程中应该注意继电器的保养和维护，及时清洁和更换老化的部件，以确保继电器的正常工作。

- 1 -。

时间继电器使用说明之欧阳体创编

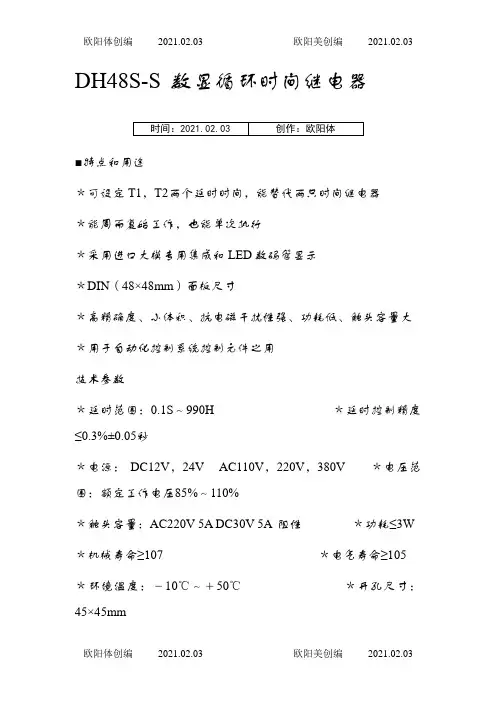

DH48S-S 数显循环时间继电器■特点和用途＊可设定T1，T2两个延时时间，能替代两只时间继电器＊能周而复始工作，也能单次执行＊采用进口大模专用集成和LED数码管显示＊DIN（48×48mm）面板尺寸＊高精确度、小体积、抗电磁干扰性强、功耗低、触头容量大＊用于自动化控制系统控制元件之用技术参数＊延时范围：0.1S～990H ＊延时控制精度≤0.3%±0.05秒＊电源：DC12V，24V AC110V，220V，380V ＊电压范围：额定工作电压85%～110%＊触头容量：AC220V 5A DC30V 5A 阻性＊功耗≤3W ＊机械寿命≥107 ＊电气寿命≥105＊环境温度：－10℃～＋50℃＊开孔尺寸：45×45mm时间继电器使用说明＊先预置好T1和T2时段，时间及工作方式。

＊通电后T1开始进行延时，继电器处于不动作状态（释放），当T1到达，表示继电器吸合，同时左边显示消隐，T2延时开始，当T2延时到达，继电器重新释放，右边显示消隐，单次执行工作方式到此结束，若为周而复始工作方式，则T1继续延时，重复以上过程进行延时状态转换。

＊在运行过程中任意时间切断电源大于1秒或输入复位信号，时间即回到T1=0状态开始计时，同时继电器处于释放状态，重新开始工作。

注意事项＊预置好T1和T2时间以后使用。

＊在强电场环境中使用并复位暂停导线较长时请使用屏蔽导线。

＊请在使用时随时将保护罩盖上，以免灰尘侵入影响使用。

＊在较大电流时，请配交流接触器使用型号: HD48S-2Z工作电压：AC220V DC24V下产品说明：先预置好T1和T2的时段，时间及工作方式．在通电时设定的数值无效，必须接通①③端子0.2秒以上，或断开电源0.5秒以后再接通电源，才能完成设定。

即可实现单次循环,也可实现往复循环.如驱动较大电流应与交流接触器配合使用。

工作方式:往复循环延时触点数量:1组延时触点我想知道用时间继电器控制两个灯泡，其中一个亮2秒后另一个亮2秒。

时间继电器使用说明

v1.0可编写可改正DH48S-S 数显循环时间继电器■特色和用途＊可设定T1， T2两个延不时间，能代替两只时间继电器＊能循环来去工作，也能单次履行＊采纳入口大模专用集成和LED数码管显示＊D IN（48×48mm）面板尺寸＊高精准度、小体积、抗电磁扰乱性强、功耗低、触头容量大＊用于自动化控制系统控制元件之用技术参数＊延时范围：～ 990H＊延时控制精度≤ %±秒＊电源： DC12V， 24V AC110V ， 220V， 380V＊电压范围：额定工作电压85%～ 110%＊触头容量： AC220V 5A DC30V 5A 阻性＊功耗≤ 3W＊机械寿命≥ 107＊电气寿命≥ 105＊环境温度：－ 10℃～＋ 50℃＊开孔尺寸： 45×45mm时间继电器使用说明＊先预置好T1和 T2时段，时间及工作方式。

＊通电后T1开始进行延时，继电器处于不动作状态（开释），当T1抵达，表示继电器吸合，同时左侧显示消隐，T2延时开始，当T2延时抵达，继电器从头开释，右侧显示消隐，单次履行工作方式到此结束，若为循环来去工作方式，则T1持续延时，重复以上过程进行延时状态变换。

＊在运转过程中随意时间切断电源大于1秒或输入复位信号，时间即回到T1=0状态开始计时，同时继电器处于开释状态，从头开始工作。

注意事项＊预置好T1和 T2时间此后使用。

v1.0可编写可改正＊在强电场环境中使用并复位暂停导线较长时请使用障蔽导线。

＊请在使用时随时将保护罩盖上，免得尘埃侵入影响使用。

＊在较大电流时，请配沟通接触器使用型号 : HD48S-2Z工作电压： AC220V DC24V 下产品说明：先预置好T1和 T2的时段，时间及工作方式．在通电时设定的数值无效，一定接通①③端子秒以上，或断开电源秒此后再接通电源，才能达成设定。

即可实现单次循环, 也可实现来去循环 . 如驱动较大电流应与沟通接触器配合使用。

工作方式 : 来去循环延时触点数目 :1 组延时触点我想知道用时间继电器控制两个灯泡，此中一个亮 2秒后另一个亮 2秒。

电工知识：时间继电器控制电机正反转，循环运行

电工知识：时间继电器控制电机正反转，循环运行
大家好我是小豆，时间继电器控制电机正反转电路，一个时间能实现吗？既然是正反转就要互锁，，下面我们来接线演示。

大家看时间继电器，2--7是电源，5--8常闭，5控制接触器正转，端子5出来进反转的常闭，出来之后进正转的A2.零线直接进接触器A1。

反转，时间继电器端子6，进正转接触器常闭，出来进反转接触器线圈的A2，零线直接进A1。

大家看这是完整电路，只需一个时间继电器就可以控制电机正反转，实际运用当中应该有时间间隔，谢谢阅读，关于电工知识问题，欢迎大家随时召唤小豆，感谢平台让我们更好的交流学习。

继电器
电机。

时间继电器控制电动机电路图

时间继电器控制电动机电路图
附上一张电机延时顺、逆自动转换不断循环运行的电路图：
工作过程：
按启动钮，继j电器KC得电吸合并自锁，时间继电器KT1得电开始延时、常闭延时触点通电接触器KM1得电吸合、电机顺转；当KT1到设置时间，常闭、常开延时触点动作，KM1失电复位(电机也失电)，接通KT2开始延时、KM2得电吸合、电机逆转；当KT2到设置时间，常闭延时触点动作，KT1失电，常闭、常开延时触点复位、KT2、KM2失电复位(电机也失电)重新接通KT1再开始延时，KM1得电吸合，电机顺转，如此不断循环。

俩个继电器串联的作用

俩个继电器串联的作用继电器是一种常用的电器元件，它能够通过控制小电流来开关大电流，具有很强的电气隔离性能。

当我们需要控制一个电路中的大电流时，常常会使用继电器来完成。

在某些特殊情况下，我们还可以使用俩个继电器串联来实现更复杂的功能。

本文将介绍俩个继电器串联的作用及其应用领域。

俩个继电器串联主要有以下几个作用：1. 增加开关容量当需要控制的电路中的电流较大时，单个继电器可能无法承受这么大的电流。

此时，我们可以使用俩个继电器串联来增加开关容量，以满足电路的需求。

第一个继电器可以负责接通或断开较小的电流，而第二个继电器则可以负责接通或断开较大的电流。

这样，俩个继电器共同工作，就可以实现对大电流的控制。

2. 提高电路的可靠性俩个继电器串联还可以提高电路的可靠性。

当使用单个继电器时，如果继电器发生故障或损坏，整个电路可能会失效。

而使用俩个继电器串联时，即使其中一个继电器出现故障，另一个继电器仍然可以正常工作，保证电路的连续性和稳定性。

这种冗余设计可以有效防止单点故障对整个系统的影响，提高了电路的可靠性和稳定性。

3. 实现逻辑控制俩个继电器串联还可以实现更复杂的逻辑控制。

通过合理的接线和控制方式，可以实现各种复杂的逻辑功能，如时间延迟、顺序控制、多级控制等。

其中一个继电器可以负责控制另一个继电器的工作状态，从而实现不同的逻辑功能。

这种灵活的控制方式可以满足各种特殊需求，提高电路的可扩展性和适应性。

俩个继电器串联在实际应用中有着广泛的应用领域，下面分别介绍几个典型的应用案例。

1. 电机控制在电机控制系统中，俩个继电器串联常用于实现电机的正反转控制。

其中一个继电器负责接通电机的正向电流，另一个继电器负责接通电机的反向电流。

通过控制这俩个继电器的工作状态，可以实现电机的正反转控制。

这种设计简单可靠，广泛应用于各种电机驱动系统中。

2. 照明控制在照明控制系统中，俩个继电器串联可以用于实现不同亮度的调光控制。

其中一个继电器负责接通高亮度灯光，另一个继电器负责接通低亮度灯光。

时间继电器的使用方法

时间继电器的使用方法
时间继电器是一种能根据设定的时间自动控制电路通断的装置。

使用时间继电器可以自动控制电器设备，节约时间和能源。

下面介绍
一下时间继电器的使用方法。

1. 确定使用场合：时间继电器的使用场合一般是要求在固定的
时间范围内，定时控制电路通断的自动化设备上。

2. 确定时间参数：根据需求，设定时间继电器的开关时间、周
期或延时时间等参数。

一般情况下，时间继电器都有明确的说明书或
标识，可以按照说明书来设定参数。

3. 接线：在时间继电器外壳上找到输入和输出线的连接点，按
照接线图连接电源线和被控制设备的电线。

注意接线时要按照颜色标
识接线，保证接线正确。

4. 开关操作：设好时间参数后，把时间继电器的开关置于“ON”或“OFF”状态，然后等待定时器控制电器设备自动开关。

需要注意的是，时间继电器必须按照规定的时间参数来使用，不
能随意更改或滥用。

另外，在使用时间继电器时，要保证电路短路、
过载、欠载等问题都得到解决，以避免影响时间继电器的性能和寿命。

时间继电器使用方法

时间继电器使用方法一、时间继电器的构成和原理通常，时间继电器会有一个时间调节器和一个输出触点。

时间调节器用于设置需要的工作时间范围，可以根据具体需求调整。

二、时间继电器的使用步骤1.将时间继电器接通电源首先，将时间继电器正确地接入电源，确保供电正常，并注意电压和频率是否与设备要求一致。

2.设置工作时间根据具体需要，使用时间调节器来设置所需的工作时间范围。

时间继电器通常有一个旋钮或按钮，可以用来调整时间参数。

3.连接电路将需要控制的电器设备连接到继电器的输出触点上。

确保电路连接正确，保证继电器与设备之间的电源和信号连接良好。

4.测试按下时间继电器的开始按钮，观察输出触点的通断情况。

检查是否符合预期的工作时间范围，同时确保输出信号的准确性和稳定性。

5.调整参数根据实际情况，调整时间继电器的参数以满足需求。

如果发现工作时间不符合要求，可以通过调整时间调节器来纠正。

6.固定时间继电器在进行实际应用之前，应将时间继电器固定在合适的位置。

避免受到外部干扰，确保可靠性和稳定性。

7.进行正常运行在完成以上步骤后，确认时间继电器已按要求开始正常运行。

确保继电器的工作稳定，并根据需要进行进一步的调整。

三、时间继电器的注意事项1.合理选择时间继电器的类型和规格，以满足设备的需求。

2.根据操作手册或使用说明书，正确理解和使用时间继电器。

3.熟悉电路布线图和接线图，确保正确连接电路。

4.避免时间继电器过负荷工作，以免影响其寿命和性能。

5.定期检查并维护时间继电器，确保其正常运行和灵敏度。

6.在使用时间继电器的过程中，特别是在进行调整和更改参数时，应注意安全措施，以避免电击和其他安全风险。

四、时间继电器的应用范围1.家电中，时间继电器可以用于控制空调、洗衣机、燃气炉等设备的开/关机时间，实现自动化控制。

2.工业设备中，时间继电器可用于控制机械、仪器、电机等设备的工作时间，实现自动化生产。

3.交通信号灯中，时间继电器可用于控制红绿灯的换灯时间，保证交通流畅和安全。

时间继电器的工作原理和接线方法

时间继电器的工作原理和接线方法时间继电器是一种常用的电气控制器件，它通过控制电路中的开关，实现对电气设备的时间延迟或定时控制。

本文将从时间继电器的工作原理和接线方法两个方面进行介绍。

一、时间继电器的工作原理时间继电器的工作原理主要是通过控制内部的触点状态来实现对外部电路的控制。

其基本组成部分包括触点、电磁线圈和控制系统。

1.触点：时间继电器内部包含不同类型的触点，如常闭触点（NC）和常开触点（NO）。

触点的状态由电磁线圈的通断控制。

2.电磁线圈：电磁线圈是时间继电器中最重要的组成部分，它由绕组和铁芯构成。

当电磁线圈通电时，会产生磁场，使得触点发生翻转。

3.控制系统：时间继电器的控制系统可以通过旋钮、按钮等方式进行设置。

用户可以根据需要，调整触点的动作时间和动作方式，从而实现对电气设备的精确控制。

时间继电器的工作过程如下：1.电磁线圈通电：当时间继电器的电磁线圈通电时，会产生磁场，使得触点发生翻转。

2.触点状态改变：触点的状态改变会导致电路中的开关状态发生变化。

例如，当常开触点闭合时，外部电路中的设备会被通电；而当常闭触点闭合时，外部电路中的设备会被断电。

3.延时控制：时间继电器可以通过设置延时时间来控制触点的动作。

延时时间可以通过控制系统进行调整，以满足不同应用场景的需求。

二、时间继电器的接线方法时间继电器的接线方法因具体使用场景和设备需求而异，下面介绍常见的几种接线方式。

1.单相交流接线：单相交流接线主要适用于单相交流电源控制场景。

在接线时，需要将交流电源的火线和零线分别与时间继电器的对应端子相连，同时将需要控制的设备接在触点的另一端。

2.三相交流接线：三相交流接线主要适用于三相交流电源控制场景。

在接线时，需要将三相交流电源的三根火线分别与时间继电器的对应端子相连，同时将需要控制的设备接在触点的另一端。

3.直流接线：直流接线主要适用于直流电源控制场景。

在接线时，需要将直流电源的正极和负极分别与时间继电器的对应端子相连，同时将需要控制的设备接在触点的另一端。

时间继电器如何接线、接线方法、接线图及工作原理

时间继电器如何接线、接线方法、接线图及工作原理
时间继电器的电气控制系统中是一个非常重要的元器件。时间继电器是指当加入（或去掉）输入的动作信号后，其输出电路需经过规定的准确时间才产生跳跃式变化（或触头动作）的一种继电器。是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件。时间继电器如何接线 | 时间继电器接线方法
第四、负载接线：电源的零线或负极接用电器的零线或负极端。电源的火线或正极接 8 脚，用电器的火线端或正极接 6 脚，5 脚空闲不用。
第五、原理：计时无效期间，8、5 相连，相当于我们平常电灯开关断开状态。有效时，继电器动作，8、6 相连，用电器得电工作，相当于我们平常电灯开关接通状态。
时间继电器接线图
时间继电器工作原理
时间继电器是一种利用电磁原理或机械原理实现延时控制的控制电器。它的种类很多，有空气阻尼型、电动型和电子型等。时间继电器可分为通电延时型和断电延时型两种类型。空气阻尼型时间继电器的延时范围大（有 0.4～60s 和 0.4～180s 两种），它结构简单，但准确度较低。
当线圈通电时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹，上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。经过一定时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合。从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。吸引线圈断电后，继电器依靠恢复弹簧的作用而复原。空气经出气孔被迅速排出。

时间继电器工作原理及接法

时间继电器工作原理及接法
时间继电器是一种能根据设定时间延迟开关电路的装置。

它通过内部的计时器部件，根据用户设定的时间延迟后，自动切换电路状态。

时间继电器常常用于控制电路的时间延迟、时间间隔等需要精确控制时间的场景。

时间继电器的工作原理基于电磁原理，主要由以下几个部件组成：
1. 计时器：内部的计时器部件可以根据用户设定的时间进行计时。

2. 电磁触点：根据计时器的计时情况，触发电磁触点的开闭动作。

3. 动作装置：根据电磁触点的动作状态，控制电路的开关状态。

时间继电器的一般接法如下：
1. 将电源的正极连接至时间继电器的公共端子（COM）。

2. 将负载设备的电源正极连接至时间继电器的常闭触点（NC）。

3. 将负载设备的电源负极连接至电源的负极。

4. 根据需要，将控制信号输入时间继电器，控制触点的开闭动作。

其中，控制信号可以是各种信号源（如按钮、传感器等），根据信号的输入，时间继电器的计时器开始计时。

当计时器计时完成后，电磁触点将动作，切换负载设备电路的开关状态。

常闭触点在计时完成前接通，计时完成后断开，而常开触点则相反。

总之，时间继电器通过计时器和电磁触点的组合，根据设定的时间延迟控制电路的开关状态，实现精确的时间控制功能。

时间继电器线路接法

时间继电器线路接法
第一、控制接线：你把它看成直流继电器来考虑。

3、7用来接12V控制电压；2、7用来接24V控制电压。

其中的7当成直流电的负极，使用时接到零线。

2接220V的火线。

第二、工作控制：虽然控制电压接上了，但是是否起控制作用，由面板上的计时器决定
第三、功能理解：它就是一个开关，单刀双掷的，有一个活动点活动臂，就像常见的闸刀开关的活动刀臂一样。

8是活动点，5是常闭点，继电器不动时，他们两个相连。

动作时，8、6相连。

第四、负载接线：电源的零线或负极接用电器的零线或负极端。

电源的火线或正极接8脚，用电器的火线端或正极接6脚，5脚空闲不用。

第五、工作原理：计时无效期间，8、5相连，相当于我们平常电灯开关断开状态。

有效时，继电器动作，8、6相连，用电器得电工作，相当于我们平常电灯开关接通状态。

怎么用两个时间继电器搭一个循环定时电路

用两个时间继电器搭一个循环定时电路，控制一个接触器
第一个电路图可以正常工作，启
动时，接触器就会工作，经过KT1
时间后，接触器停止工作，再经
过KT2时间，KT2常闭点断开，线
路时序重新开始。

第二个电路图，本来的逻辑是：
启动时，接触器不工作，经过KT1
时间，接触器开始工作，再经过
KT2时间，KT2常闭点断开，线路
时序重新开始。

但是事实上是经
过KT2时间后，时间继电器有几秒
的紊乱，然后，接触器继续工作，相当于KT1没有复位，只是KT2复位。

此情况异常，但是交换了KT1和KT2继电器以后，情况仍然是这样。

时间继电器的接线方法及接线图

时间继电器的接线方法及接线图
时间继电器的接线方法
第一、控制接线：你把它看成直流继电器来考虑。

3、7用来接12V控制电压；2、7用来接24V控制电压。

其中的7当成直流电的负极，使用时接到零线。

2接220V的火线。

第二、工作控制：虽然控制电压接上了，但是是否起控制作用，由面板上的计时器决定。

第三、功能理解：它就是一个开关，单刀双掷的，有一个活动点活动臂，就像常见的闸刀开关的活动刀臂一样。

8是活动点，5是常闭点，继电器不动时，他们两个相连。

动作时，8、6相连。

第四：负载接线：电源的零线或负极接用电器的零线或负极端。

电源的火线或正极接8脚，用电器的火线端或正极接6脚，5脚空闲不用。

第五、工作原理：计时无效期间，8、5相连，相当于我们平常电灯开关断开状态。

有效时，继电器动作，8、6相连，用电器得电工作，相当于我们平常电灯开关接通状态
接线插头：8针圆插头
针脚定义：
接线方式1（国内常规）接线方式2（OMRON）
针号针定义针号针定义
1 继电器B公共端 1 外部开关公共端
2 电源零线N（AC85-265V）
3 继电器B常开触点 3 时间复位端子(RESET)/接通有效
4 继电器B常闭触点 4 计时允许端子(GATE)/断开有效
5 继电器A常闭触点 5 继电器A常闭触点
6 继电器A常开触点 6 继电器A常开触点
7 电源火线L（AC85-265V）
8 继电器A公共端 8 继电器A公共端
1，2是电源，第一组3，4是常开，3，5是常闭，，，第二组6，7是常开，68是常闭。
