高压直流模块说明书
中恒HVDC高压直流电源系统使用说明书 V
ZHDCS 系列高压直流电源系统 使用说明书
致用户 尊敬的用户，非常感谢您使用我公司的产品，我们将竭诚为您提供全方位的技术支持和 服务。 在使用本产品前，请详细阅读本说明书。如果您需要获得更多的信息或遇到难以解决的 问题，请按下列信息与本公司的通信用户服务中心联系。服务热线：0571-86699777。
II
第一章 概述
1.1 引言
ZHDCS 系列高压直流电源系统（简称 HVDC 系统）是我司根据多年的研究开发和设备 运行经验，针对通信系统高可靠性、高性能和节能减排要求而设计的新一代电源产品。HVDC 高压直流系统因其具备中间变换环节少、高频滤波体积小、可靠性高、能耗低、可维护性好、 占地面积小、投资成本低等优点，逐步取代传统的 UPS。
目录
第一章 概述.............................................................................................................................1 1.1 引言.............................................................................................................................1 1.2 系统特点.....................................................................................................................1 1.3 系统型号说明.............................................................................................................2 1.4 系统的组成部件.........................................................................................................2 1.5 执行标准.....................................................................................................................3 1.6 使用环境条件......................................................................3
直流高压发生器说明书
直流高压发生器说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
目录一、概述 (5)二、工作原理 (5)三、性能特点 (6)四、技术指标 (7)五、操作说明 (8)六、使用注意事项及维护 (9)七、附件 (11)八、附录 (12)一. 概述ZGF系列直流高压发生器是电力部门和工矿企业对避雷器、电缆和高压设备进行直流耐压试验和泄漏电流试验的专用设备，本仪器是根据“中华人民共和国能源部标准”研制的换代产品，经国家高压计量站检验，符合《便携式直流高压发生器通用技术条件》（ZGF24003-90），某些指标优于《无间隙金属氧化物避雷器》（GB11032－89）的要求。
ZGF数字式直流高压发生器采用了九十年代新技术、新材料和新器件，具有输出功率大、体积小、重量轻的特点，有可靠的过压、过流及零位合闸保护功能，带0.75倍电压锁存功能，并配有时间继电器，能在试验中设置定时声讯报警。
整个仪器便于携带，操作方便，安全可靠，特别适用于电力部门现场试验。
二. 技术指标及使用条件1. 技术条件●电源：AC220V±10%，50Hz±1%●输出电压指示精度：<1级●输出电流指示精度：<1级●纹波系数：≤0.5%●0.75倍输出电压指示精度：<1级，带锁存2. 使用条件●相对湿度：25℃时不大于85%，无凝露●工作方式：间断使用30分钟●环境温度：- 10 40℃●海拔高度：1500m以下3. 保护功能●内部过压保护, 内部过流保护●外部过压保护(保护电压可整定), 外部过流保护或击穿保护●内部功率保护●非零点启动保护●定时声讯报警图1. 原理框图四. 面板说明ZGF数字式直流高压发生器由控制箱和倍压装置两部分组成，其控制面板布置如图2所示。
HPS-2高频恒流高压直流电源使用说明书
HPS-2高频恒流高压直流电源使用说明书襄阳九鼎昊天环保设备有限公司目录产品用途 (2)高频恒流电源简介 (3)产品型号说明 (7)产品规格表 (8)HPS-2系列高频恒流电源结构图 (9)设备安装 (18)系统运行控制 (23)HPS-2高频恒流电源操作说明 (24)HPS-2高频恒流电源操作规程 (29)现场运行调试 (30)常见故障及其排除方法 (30)包装及运输 (31)产品成套范围和定货须知 (31)附表（1） (33)附表（2） (34)产品用途本使用说明书主要针对静电沉积用高频恒流高压直流电源的选型、采购、包装运输、安装、运行及维护等方面进行说明。
本使用说明书中下文涉及到高频恒流高压直流电源简称为高频恒流电源。
本产品（高频恒流电源）与静电沉积电场配套使用，即是与静电除尘器、脱硫后置湿式静电除尘器、静电捕焦油器、静电除雾器、静电除油（盐）雾器等配套的高压供电设备，是以上设备供电的首选产品。
同时也是同行业中其它类型供电电源（可控硅电源-SCR、工频恒流源HL、三相电源、调幅电源）更新换代的首选产品。
本产品主要应用行业有：火电、钢铁、水泥、有色冶炼、煤焦化、化工、电子、植绒及其它静电沉积场所。
高频恒流电源简介1.工作原理HPS-2高频恒流电源由工频三相交流电输入，经整流变为工频恒压电源，再经过逆变器逆变成为高频交流电压源，通过恒流组件进行V/I转换把高频交流电压源转化为近似正弦的高频交流电流源，再经升压变压器将高频交流电流源转化为高频高压交流电流源，最后整流输出变为高频恒流高压直流电流源。
图（1） HPS-2高频恒流电源工作原理框图2.技术特点2.1一体化强迫水冷设计，提升IGBT和变压器的可靠性；下出线结构与国际流行结构接轨；侧出线结构更适合对现有电源进行改造；2.2 逆变器采用模块化设计：主回路采用叠层母排设计，降低母线杂散电感；采用SEMIKRON第四代SEMiX封装的IGBT和三相整流桥，功率密度更大；电源高度集成化，可维护性好，故障率低；2.3 变压器油箱采用经特殊处理的不锈钢材料，降低附加损耗，提升抗腐蚀性和适应环境的能力；一体化强迫水冷设计，提高电源运行的可靠性；变压器铁芯采用新型纳米非晶材料，经特殊工艺回火、磁化处理，损耗更低，体积更小；2.4 主控板采用8层集约化设计；主控芯片为高速数字处理芯片DSP，150MHz 主频，32位浮点运算，采用PWM矢量控制；基于光纤以太网的Modbus通讯协议；2.5高频恒流电源控制系统具有抗干扰性能强，响应速度快，通讯速率高，组网容易等特点；2.6针对不同工况采用不同的火花处理方式，通过火花“能级”跟踪控制，提高除尘效率。
240V高压直流说明书
240V高压直流系统说明书1.1 整流模块说明书RM24020-Ⅲ系列模块简介RM24020-Ⅲ系列模块是电源最主要的配置模块，广泛应用于通信行业及电力行业10kV到550kV的变电站电力电源中。
RM24020-Ⅲ系列模块采用风冷的散热方式，在轻载时自冷运行，符合电力系统的实际运行情况。
型号说明RM 240 20 -III产品版本号额定输出电流20A额定电压输出240VDC整流模块工作原理概述以RM24020-Ⅲ模块的工作原理框图如下图所示。
图1 RM240D20-Ⅲ模块原理图RM24020-Ⅲ模块由三相无源PFC和DC/DC两个功率部分组成。
在两功率部分之外还有辅助电源以及输入输出检测保护电路。
前级三相无源PFC电路由输入EMI和三相无源PFC组成，用以实现交流输入的整流滤波和输入电流的校正，使输入电路的功率因素大于0.92，以满足DL/T781-2001中三相谐波标准和GB/T 17794.2.2-2003中相关EMI、EMC标准。
后级的DC/DC变换器由PWM发生器控制前级PFC输出的DC电压、经过高频变压器输出后再整流滤波输出DC电压等电路组成，用以实现将前级整流电压转换成电力操作系统要求的稳定的直流电压输出。
辅助电源在输入三相无源PFC之后，DC/DC变换器之前，利用三相无源PFC的直流输出，产生控制电路所需的各路电源。
输入检测电路实现输入过欠压、缺相等检测。
DC/DC的检测保护电路包括输出电压电流的检测，散热器温度的检测等，所有这些信号用以DC/DC的控制和保护。
结构及接口1．模块外观RM24020-Ⅲ模块的外观如下图所示。
图2 RM24020-Ⅲ模块外观2．前面板RM24020-Ⅲ模块前面板如下图所示。
图3 模块前面板1）LED显示面板显示模块的电压、电流或告警、模块地址代码信息。
由显示切换按钮进行输出电压、电流和地址代码的显示切换。
显示3位数字，电压显示精度为±0.3V，电流显示精度为±0.2A。

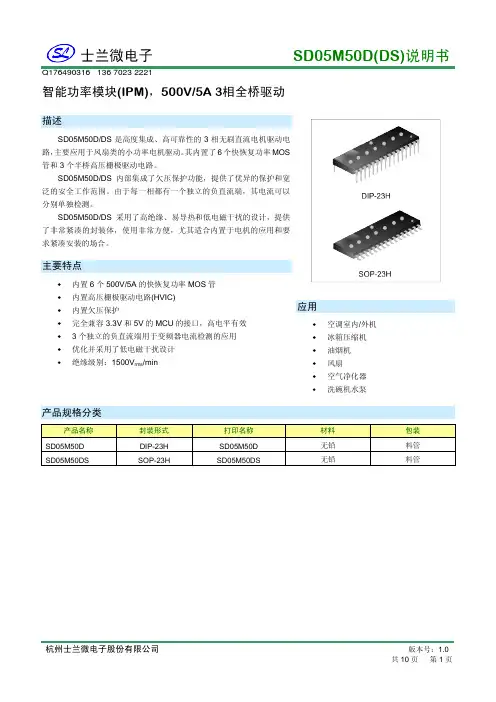

SD05M50D(DS)说明书_1.0
反偏安全工作范围
符号
测试条件
最小值
BVDSS
VIN=0V,ID=250μA
(备注2) 500
ΔBVDSS/ΔTJ ID=250μA，相对于25°C点
-
IDSS
VIN=0V,VDS=500V
-
RDS(on) VCC=VBS=15V,VIN=5V,ID=1.2A
-
VSD
VCC=VBS=15V,VIN=0V,ID=-1.2A
Q176490316 136 7023 2221
内部框图
SD05M50D(DS)说明书
极限参数
参
数
加在P-N之间的电源电压 单 个 功 率 MOS 的 漏 极 持 续 电 流 ， TC=25°C 单 个 功 率 MOS 的 漏 极 持 续 电 流 ， TC=80°C 单个功率MOS的漏极峰值电流 TC=25°C, 脉冲宽度<100μs 最大功率耗散, TC=25°C 控制电源电压 高侧控制电压
#1
#16
1.30
4.43 2.48
2.80
#17 7.80
#23 15.60
LAND PATTERN RECOMMENDATIONS
12.30 17.90
(1.165) #1
0~0.2
0~0.2
15*1.778=26.67 ± 0.30
(13.335)
(13.335)
(1.85) (1.00) #16
13.5 13.5 3.0
0
1.2
-
典型值 300 15 15 -
-
15
最大值 400 16.5 16.5 VCC 0.8
-
-
单位 V V V V V
高压直流充电模块技术手册及通讯协议
高压直流充电模块技术手册及通讯协议目录第1章：概述 (3)第2章：SZ75020T整流模块介绍 (4)2.1结构及接口 (4)2.1.1 模块外观 (4)2.1.2 前面板 (4)2.1.3 后面板 (5)2.2整流模块工作原理 (7)2.3整流模块主要功能 (7)2.3.1 保护功能 (7)2.3.2 其它功能 (8)2.4整流模块性能参数 (9)2.4.1 环境要求 (9)2.4.2 输入特性 (9)2.4.3 输出特性 (9)2.4.4 其他特性 (10)2.5整流模块安装尺寸 (11)第3章包装维护 (12)2.6.1 运输包装 (12)2.6.2贮存 (12)2.6.3开箱及检查 (12)2.6.4随机文件及附件 (12)第4章：使用注意事项及处理 (13)2.7.1 模块接线 (13)2.7.2 模块均流 (13)2.7.3 输出电压设定 (13)2.7.4模块地址设定 (13)2.7.5 模块告警现象及处理 (13)2.7.6使用维护 (14)附录 (15)第1章：概述直流整流模块是本公司推出的高端高性能直流整流模块。
模块采用三电平PWM整流、LLC软开关三电平直流变换、全数字控制（DSP）、CAN总线交互等技术。
产品应用于大型超级电容充电、大型电池组充电；应用于电动汽车充电站、换电站；应用于无交流感应电机负载的任何用电场所等。
本模块不仅很好的满足市场的需求，还能从客户实际应用角度出发，为客户提供真正经济、可靠、便利的系统解决方案。
其主要特点集中体现在：●模块采用最新三电平拓扑电路，全数字控制，智能化程度高；具有重量轻、体积小、工作稳定、效率高、安全可靠等特点。
●模块可用于电动车充电系统；可以进行恒流充电、恒压充电以及浮充。
电流、电压可以连续大范围调节。
●具有过温、输出过压、过流、输入过压欠压等保护功能，有LED显示和警告。
●模块可以通过系统监控模块控制，也可以通过电池BMS管理系统进行控制（单台工作时）。
高频恒流高压直流电源使用说明书(V2.0)-2015.3.20
HLG 高频恒流高压直流电源使用说明书激光电源设备有限责任公司Shanghai Power Equipment for Laser Co., Ltd.中国科学院光学精密机械研究所Shanghai Institute of Optics And Fine Mechanics,Chinese Academy of Sciences版本号：V2.0日期：2014年8月5日目录公司简介 (2)产品用途 (3)高频恒流电源简介 (4)产品型号说明 (9)产品规格表 (10)HLG系列高频恒流电源结构图 (11)设备安装 (20)系统运行控制 (25)HLG高频恒流电源操作说明 (27)HLG高频恒流电源操作规程 (32)现场运行调试 (33)常见故障及其排除方法 (33)故障报警分析及处理 (33)包装及运输 (35)产品成套围和定货须知 (37)附表（1） (39)附表（2） (40)公司简介中国科学院光学精密机械研究所是我国成立最早、规模最大的激光科学技术专业研究所，主要承担和实施国家高科技研究发展计划。
高功率激光系统是光学精密机械研究所主要研究方向。
激光电源设备有限责任公司作为中国科学院光学精密机械研究所主要控股公司之—，主要承担激光能源系统的研发。
高频恒流高压直流电源是激光能源系统中的核心单元技术之一，由激光电源设备有限责任公司自主研发，2008年开始应用于国家重大项目。
高频恒流高压直流电源作为公司的核心产品之一，除激光项目上应用以外，还在工业上有广泛的应用，主要应用在静电沉积领域。
静电除尘电源的发展始终以提高静电除尘器除尘效率和节能为目的。
高频恒流高压直流电源与传统的工频电源相比，能够大幅提高本体的注入功率和除尘效率；转换效率和功率因数高，节能效果明显；体积小，重量轻，产品一体化设计等多项显著优点。
产品用途本使用说明书主要针对静电沉积用高频恒流高压直流电源的选型、采购、包装运输、安装、运行及维护等方面进行说明。
高压直流继电器产品手册
高压直流继电器产品手册【产品手册目录】1. 产品介绍1.1 产品概述1.2 技术参数1.3 主要特点2. 产品结构2.1 外观图示2.2 内部构造3. 使用方法3.1 安装要求3.2 连接方法3.3 操作指南4. 维护与保养4.1 清洁方法4.2 维护周期4.3 故障排除5. 安全注意事项5.1 电气安全5.2 环境安全5.3 高压安全6. 附件说明6.1 附件一：配件清单6.2 附件二：安装图纸7. 法律名词及注释7.1 法律名词解释7.2 注释说明【正文内容】1. 产品介绍1.1 产品概述高压直流继电器是一种用于控制高压直流电路的电器开关装置，广泛应用于电力系统、工业自动化、实验室等领域。
1.2 技术参数- 工作电压：1000V- 最大电流：20A- 工作温度：-40℃至80℃- 绝缘电阻：≥100MΩ1.3 主要特点- 高信号传输精度- 快速开关动作- 耐高压和高温2. 产品结构2.1 外观图示[插入产品外观图示]2.2 内部构造[插入产品内部构造图示]3. 使用方法3.1 安装要求在安装高压直流继电器时，请务必遵循以下要求：- 必须断开电源并确保电路电压为零，然后才能进行安装。
- 安装环境应干燥、无腐蚀性气体和火源。
- 请按照连接图纸正确连接高压直流继电器。
3.2 连接方法请参考附件二中的安装图纸，在接线端子上正确连接电源和负载。
3.3 操作指南- 打开继电器：通过外部控制信号打开继电器，将高压直流电源连接到负载。
- 关闭继电器：断开外部控制信号，继电器将切断高压直流电源与负载的连接。
4. 维护与保养4.1 清洁方法定期使用干净的布进行清洁，严禁使用含有溶剂的清洁剂擦拭继电器。
4.2 维护周期推荐每半年进行一次维护，包括清洁继电器外壳、检查接线端子是否松动等。
4.3 故障排除若出现继电器无法正常开关、连接不良等问题，请检查以下可能原因：- 外部控制信号故障- 电源电压异常- 接线端子松动5. 安全注意事项5.1 电气安全- 请勿在带电情况下进行维护和保养操作。
华天电力SGB-C系列交直流数字高压表使用说明书
声明武汉市华天电力自动化有限责任公司版权所有，保留所有权利。
本使用说明书所提及的商标与名称，均属于其合法注册公司所有。
本使用说明书受著作权保护，所撰写的内容均为公司所有。
本使用说明书所提及的产品规格或相关信息，未经许可，任何单位或个人不得擅自仿制、复制、修改、传播或出版。
本说明书所提到的产品规格和资讯仅供参考，如有内容更新，恕不另行通知。
可随时查阅我公司官网：除非有特殊约定，本说明书仅作为使用指导，本说明书中所有陈述、信息等均不构成任何形式的担保。
销售热线：027-********/87497907/87455189E-mail：*****************服务承诺感谢您使用本公司的产品SGB-C系列交直流数字高压表。
在初次使用该仪器前，请您详细阅读使用说明书，将可帮助您正确使用该仪器。
我们深信优质、系统、全面、快捷的服务是事业发展的基础。
经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业第一生命"的服务理念。
立足现代电测高科技，以更好的产品质量，更完善的售后服务，全力打造技术领先、质量领先、服务领先的知名电测品牌企业。
坚持"用户第一"的原则，构建良好的销售服务体系，为客户提供优质的售前、售后服务！清单导读本说明书装箱清单是标准配置，如有差异请核对供销合同，武汉市华天电力自动化有限责任公司保留修改的权利。
注：详细清单见本说明书最后一页“装箱清单”。
销售热线：027-********/87497907/87455189E-mail：*****************销售热线：027-********/87497907/87455189E-mail：*****************为了避免可能发生的危险，请阅读下列安全注意事项。
本产品只可使用我公司产品专用并且符合本产品规格配套要求的附件。
防止电击和火灾及人身伤害！只有经过专业培训的人员才能操作此仪器/仪表。
直流高压发生器使用说明书
-1-尊敬的顾客感谢您使用本公司生产的产品。
在初次使用该仪器前，请您详细地阅读使用说明书，将可帮助您正确使用该仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许差别。
若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求。
试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！-1-安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品通电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
-2-保持产品表面清洁和干燥。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。
-3-实验之前安全注意事项1、使用直流高压发生器的工作人员必须是具有“高压试验上岗证”的专业人员。
2、使用本仪器请用户必须按《电力安规》168条规定，并在工作电源进入直流高压发生器前加装两个明显断开点，当更换试品和接线时应先将两个电源断开点明显断开。
高压直流电源400A说明书
1.1.1系统框图1.1.2 系统配置1.3主要技术指标1.4系统主要功能伊顿高压直流产品由整流柜和配电柜组成，整流柜实现交流电的引入以及整流输出额定电压240V的直流。
直流屏实现电力分配，给不同的负载提供相应的电力输出。
同时在直流屏内配置集中监控单元，来完成对整个系统参数的监测。
蓄电池通过开关与熔丝的组合来引入到配电柜中。
单路交流检测电路：单路交流检测回路由交流状态监测单元实现。
正常运行时，三相交流电处于相对平衡的状态，三相交流电中心点与零线之间无电势差，内部继电器J1不动作，交流故障监测单元内的告警继电器J3的线圈通过J1的常闭接点接于零线与火线间，同时LED发光点亮，指示交流电源正常。
当交流发生缺相或三相严重不平衡时，三相交流电中心点与零线之间产生电势差，内部继电器J1得电动作，其常闭接点断开，使得内部继电器J3线圈失电，J3常闭接点闭合，发出故障告警信号，同时LED熄灭，指示交流电源故障。
✓防雷保护电路：雷击分为直击雷和感应雷两种，线路直接遭雷击时，电缆中流过很大电流，同时引起数千伏的过电压直接加到线路装置和电源设备上，持续时间达若十微秒，直接危害用电设备。
感应雷通过雷云之间或雷云对地的放电，在附近的电缆或用电设备上产生感应过电压，危害用电设备的安全。
因此必须要在交流配电单元端加装防雷器。
我司直流电源柜设有C级及D级防雷，C级防雷设在交流配电单元入口，选用的防雷器为世界名牌防雷产品，通流量为40kA，动作时间小于25ns，D级防雷设在充电模块内，通流量为10kA，动作时间小于25ns，可以有效地将雷电引入大地，将雷电的危害降至最小。
当防雷器故障时，C级防雷器的工作状态窗口由绿变红，提醒更换防雷模块，防雷模块插拔方便，易于更换。
✓雷击浪涌吸收器：雷击浪涌吸收器具有防雷和抑制电网瞬间过压双重功能，最大通流量40KA，动作时间小于25ns。
由下图可见，相线与相线之间，相线与零线之间的瞬间干扰脉冲均可被压敏电阻和气体放电组吸收。
SD02M50DBE DBS 说明书
智能功率模块(IPM)，500V/2A 三相全桥驱动描述SD02M50DBE/DBS 是高度集成、高可靠性的三相无刷直流电机驱动电路，主要应用于风扇类的小功率电机驱动。
其内置了6个快恢复功率MOS 管和3个半桥高压栅极驱动电路。
SD02M50DBE/DBS 内部集成了欠压保护功能，提供了优异的保护和失效保护操作。
由于每一相都有一个独立的负直流端，其电流可以分别单独检测。
SD02M50DBE/DBS 采用了高绝缘、易导热和低电磁干扰的设计，提供了非常紧凑的封装体，使用非常方便，尤其适合内置于电机的应用和要求紧凑安装的场合。
主要特点♦ 内置6个500V/2A 的快恢复功率MOS 管 ♦ 内置高压栅极驱动电路(HVIC) ♦ 内置欠压保护 ♦ 内置自举二极管♦ 完全兼容3.3V 和5V 的MCU 的接口，高电平有效 ♦ 3个独立的负直流端用于变频器电流检测的应用 ♦优化并采用了低电磁干扰设计♦ 绝缘级别1500V rms /min应用♦ 室内/户外空调 ♦ 冰箱压缩机 ♦ 排气扇 ♦ 风扇 ♦ 空气净化器 ♦洗碗机水泵产品规格分类产品名称封装形式 打印名称 环保等级 包装 SD02M50DBE DIP-23E SD02M50DBE 无铅 料管 SD02M50DBSSOP-23HSD02M50DBS无铅料管内部框图极限参数参数符号参数范围单位加在P-N之间的电源电压V PN500 V单个功率MOS的漏极持续电流，I D25 2.0 A T C=25°C单个功率MOS的漏极持续电流，I D80 1.5 A T C=80°C单个功率MOS的漏极峰值电流I DP 3.0 A T C=25°C，脉冲宽度<100μs最大功率耗散，T C=25°C P D13.4 W 控制电源电压V CC20 V 高侧控制电压V BS20 V 输入信号电压V IN-0.3~V CC+0.3 V 工作结温范围T J-40~150 °C 工作壳温范围，T J≤150°C（备注1）T C-40~125 °C 存储温度范围T STG-40~125 °C 结壳热阻RθJC9.3 °C/W绝缘电压，60Hz，正弦，交流1分钟，V ISO1500 V rms 引脚与散热片之间自举二极管正向电流，T C=25°C I F0.5 A自举二极管正向电流峰值，T C=25°C，I FP 1.5 A 脉宽1ms备注1：壳温测试点，请看图3所示。
ZGF系列直流高压发生器说明书
前言（1）感谢您使用本公司产品，为了让您尽快熟练地操作本仪器，我们随机配备了内容详细的使用说明书，可使您获取有关产品介绍、使用方法、以及安全注意事项等各方面知识。
在第一次使用仪器之前，请务必仔细阅读，有助于您更好的使用该产品。
（2）本说明书编写时难免有错误、疏漏之处，请您多加包涵并欢迎加以指正。
（3）我们将非常感谢您能对本产品的进一步完善多提宝贵意见，以利我们将产品做得更好。
（4）因产品不断更新,本公司保留解释权。
安全警告●使用直流高压试验器的工作人员必须是具有“高压试验上岗证”的专业人员。
●使用本仪器请用户必须按《电力安规》168条规定，并在工作电源进入试验器前加装两个明显断开点，当更换试品和接线时应先将两个电源断开点明显断开。
●试验前请检查试验器控制箱、倍压筒和试品的接地线是否接好。
试验回路接地线应按本说明书所示一点接地。
●对大电容试品的放电应经100Ω/V放电电阻棒对试品放电。
放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品，至一定距离空气间隙开始游离放电有嘶嘶声。
当无声音时可用放电棒放电，最后直接接上地线放电。
●直流高压在200kV及以上时，尽管试验人员穿绝缘鞋且处在安全距离以外区域，但由于高压直流离子空间电场分布的影响，会使几个邻近站立的人体上带有不同的直流电位。
试验人员不要互相握手或用手接触接地体等，否则会有轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小一般不会对人造成伤害。
●试验完毕必须将接地线挂至高压输出端方可拆除高压引线。
●ZGF40kV使用时必须有可靠接地，高压引出电缆禁止握在手中，以防万一。
目录一、简介 (1)二、工作原理框图 (1)三、主要技术参数特点 (1)四、产品功能说明 (4)五、操作步骤 (6)六、故障检查与处理 (8)七、产品成套性 (9)一、简介ZGF 系列直流高压试验器是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压试验器。
高压说明书(精)
该单元由集成运放U1C﹑U1B﹑稳压管D9﹑电位器W5及电阻R27-R32﹑电容C10组成.运放U1C﹑R27﹑D8组成交流放大器,将互感器B2检恻到的弱小电流信号进行放大整流,经U1B再次放大后,通过5V稳压管送电压调节单元.涂油机正常工作时,高压电流很小,信号被5V稳压管挡住,不能送到电压调节单元.短路时电流增大.电流反馈信号也增大,并超过5V,穿过稳压管送到电压调节单元,使触发器给定电压减小(即U1B输出电压减小),高压变压器输出电压减小,电流也将减小,使短路电流控制在限定值(设定为4mA)内.
1.打开H3，短路电场
2.送电，调整W5，使电流mA表指示为4mA。
（四）闪络保护调整
1.先合上K2，调整W10、W11，使U3C、U3D的10脚电位为2.8V
2.合上H3，送电作闪络试验
（六）操作台KV表调整
开机升压后，调整W8，使操作台KV表与高压控制柜KV表指示相对应。
六.安装与使用
1.安装前应全面检查各部件是否完整，控制柜各连线有无脱落和松动，所有接头螺钉应拧紧。
附：主回路电气原理图，控制回路电气原理图，控制柜配线图，控制柜材料表。
一.概述:
GYK型高压直流电源是武汉科技大学针对静电涂油机的电场近似开路、电流小的运行环境专门设计的,其主回路采用反并联可控硅调压控制,控制回路采用电压环和电流截止环,以保证电压稳定,并能自动完成闪络降压灭弧和重新升压的过程.该电源具有短路、限流、限压等保护功能,并具有操作方便、检修容易、运行可靠等优点.
(二)控制回路工作原理
控制回路电路图见附图2,本控制回路主要由U1、U2、U3三片四运放集成电路LM324、U4集成触发器KC05及U6、U8三端稳压器等组成给定积分单元、电压调节单元、移相触发单元、电压反馈单元,电流反馈单元、保护单元及稳压电源单元等组成.
STAB22005高压直流无刷电机驱动器使用说明书
B系列直流无刷调速器说明书STAB22005STAB11005济南三腾电子科技有限公司在使用本产品前 请您详细阅读本使用说明书。
由于不遵守该使用及安装说明书中规定的注意事项，所引起的任何故障和损失均不在厂家的保修范围内，厂家将不承担任何相关责任。
请妥善保管好文件，如有相关疑问，请与厂家联系。
该标志表示一种重要提示或是警告。
安全注意事项·请专业技术人员进行安装、连接、调试该设备。
·在带电情况下不能安装、移除或更换设备线路。
·请务必在本产品的电源输入端与电源之间加装必要的保护装置,以免造成危险事故或致命伤害；需要加装：过流保护器、保险、紧急开关。
·请做好本产品与大地、设备之间的隔离及绝缘保护。
·如确实需要带电调试本产品， 请选用绝缘良好的非金属专用螺丝刀或专用调试工具。
·本产品需要安装在通风条件良好的环境中。
·本产品不能直接应用在高湿、粉尘、腐蚀性气体、强烈震动的非正常环境下。
注意！调速器的控制为不隔离型（BL产品）。
因不隔离的所有外出引线均带有高压电，请在安装、使用时务必要采取绝缘及安全措施，以免造成电击事故。
使用前请仔细阅读本说明书。
目 录规格及型号---------------------------------------------------3 产品特点-----------------------------------------------------3 性能参数-----------------------------------------------------3 安装尺寸-----------------------------------------------------4 安装要求-----------------------------------------------------4 拨码开关设置-------------------------------------------------5 调速器接线端子功能示意图-------------------------------------6 控制端子功能介绍---------------------------------------------6 外部电位器调节方式及连接-------------------------------------7 外部频率输入信号控制方式及连接-------------------------------8 频率信号输出-------------------------------------------------8 电机接线说明-------------------------------------------------9 输入电源说明-------------------------------------------------9 电位器的功能介绍--------------------------------------------10 LED 状态指示说明--------------------------------------------11 调试步骤说明------------------------------------------------11 联系方式----------------------------------------------------11一、规格与型号最大输出功率 最大输出转速 输入电压范围 型号 W RPM AC：(V)STAB22005 750W以下 电机额定转速 90-240STAB11005 375W以下 电机额定转速 90-240二、产品特点：1、宽输入范围90V-240VAC。
TH220D03ZZ电源模块说明书
TH220D03ZZ模块技术说明书石家庄通合电子有限公司TH220D03ZZ电力模块概述TH220D03ZZ模块是我公司专为小容量直流电源系统而设计，适用于小型开关站、小型用户变电站及小型变电站、高层楼宇高压配电系统操作。
第二章充电模块部分2.1模块概述我公司自主研发的TH系列智能型高频开关电源，是专为电力系统设计，具有“四遥”功能的高频开关电源，模块采用技术领先的“谐振电压型双环控制的谐振开关电源技术”，模块采用全程软开关技术，调频运行，谐波成份小，开关管二极管电流电压应力小，无吸收电路，开关损耗小。
模块体积小、重量轻、效率高、可靠性高。
整流模块可带电插拔，使模块的更换极为方便，更换一个模块只需半分钟，使系统维护变得安全、简单、高效。
模块配有标准RS-485接口，易于与自动化系统对接。
适于各类变电站、发电厂及水电站使用。
2.2模块工作原理交流输入直流输出RS485数码管显示CPU过流过压短路保护谐振电压双环控制单元反馈采样均流控制输出保护整流滤波DC/DC变换平滑滤波桥式整流输入浪涌保护模块原理框图2.3 主要技术指标项目型号220D03ZZ-3 110D05ZZ-3输出电流（A） 3 5功率（KW）0.78 0.65重量(kg) 2.7 2.7冷却方式自然冷却内部散热器温升≤30℃输入电压范围（V AC）最小值190 典型值220 最大值260输出可调范围（VDC）最小值190 95 典型值220 110 最大值260 130稳压精度±0.5%稳流精度±1%输入功率因数≥0.6充电机效率（效率）≥92%动态响应在20%负载跃变到80%负载时恢复时间≤200μs，超调≤±5% 最大可闻噪声（dB）50存储温度（℃）最小值-40典型值25 最大值60工作环境温度（℃）最小值-10典型值25 最大值40并机不均流度≤±3%纹波系数≤0.5%自动限流特性0.3A-3.15A 0.5A-5.25A输出过压保护输出电压超过320±5VDC自动停止输出,以防损坏设备输出电压超过160±8VDC自动停止输出,以防损坏设备输出短路保护特性输出短路时，模块自行保护，以防损坏, 排除故障可自动恢复工作。
杭州士兰微电子股份有限公司SDM10G60FB说明书
智能功率模块(IPM)，600V/10A 3相全桥驱动描述SDM10G60FB是高度集成、高可靠性的3相无刷直流电机驱动电路，主要应用于较低功率的变频驱动，如空调、电冰箱、洗衣机等。
其内置了3相全桥高压栅极驱动电路和6个低损耗IGBT管。
SDM10G60FB内部集成了欠压、短路、过温等各种保护功能，提供了优异的保护和宽泛的安全工作范围。
由于每一相都有一个独立的负直流端，其电流可以分别单独检测。
SDM10G60FB采用了高绝缘和易导热设计，提供了非常紧凑的封装体，使用非常方便，尤其适合要求紧凑安装的场合。
主要特点♦内置6个低损耗600V/10A IGBT；♦内置高压栅极驱动电路(HVIC)；♦内置欠压保护、过温保护、过流保护和温度输出；♦内置带限流电阻的自举二极管；♦完全兼容3.3V和5V的MCU的接口，高电平有效；♦3个独立的负直流端用于变频器电流检测的应用；♦报警信号：对应于低侧欠压保护和短路保护；♦封装体采用Al2O3 DBC设计，热阻极低；♦绝缘级别：1500V rms/min。
DIP-24H应用♦空调压缩机♦冰箱压缩机♦低功率变频器产品规格分类产品名称封装形式打印名称材料包装SDM10G60FB DIP-24H SDM10G60FB 无铅料管内部框图极限参数参数符号参数范围单位逆变部分加在PN之间的直流母线电压V PN450 V 加在PN之间的直流母线电压（浪涌）V PN(Surge)500 V 集电极-发射极电压V CES600 V 单个IGBT的集电极持续电流，T C=25︒C，Tj<150︒C I C10 A 单个IGBT的集电极峰值电流，T C=25︒C，Tj<150︒CI CP20 A 脉冲宽度<1ms每个模块集电极最大耗散功率，T C=25︒C P C25 W 控制部分控制电源电压V CC20 V 高侧控制电压V BS20 V 输入信号电压V IN-0.5~ V CC+0.5 V 故障输出电源电压V FO-0.5~V CC+0.5 V 故障输出电流，V FO端灌电流I FO 1 mA 电流检测端输入电压V SC-0.5~V CC+0.5 V参数符号参数范围单位整机短路保护限压V PN(PROT)400 V V CC=V BS=13.5~16.5V, T J=150︒C, 单次且小于2μs工作壳温范围,T C-20~100 ︒C -40︒C≤T J≤150︒C （备注1）存储温度范围T STG-40~125 ︒CIGBT结壳热阻RθJCQ 4.0 ︒C/WFRD结壳热阻RθJCF 5.0 ︒C/W绝缘电压60Hz, 正弦波, 1 分钟V ISO1500 V rms 连接管脚到散热片安装扭矩T 0.5~0.8 N.m 安装螺丝：-M3，推荐值0.62N.m备注1：功率芯片的最大结温是150︒C，为了保证IPM能安全工作，建议平均结温Tj≤125︒C（@Tc≤100︒C）推荐工作条件参数符号最小值典型值最大值单位PN之间母线电压V PN- 300 400 V控制电源电压V CC13.5 15 16.5 V高侧控制电压V BS13.5 15 16.5 VdV CC/dt控制电压波动-1 - 1 V/μsdV BS/dt输入开启阈值电压V IN(ON) 3.0 - VCC V输入关闭阈值电压V IN(OFF)0 - 0.6 V防止桥臂直通的死区时间T dead 1.0 - - μsPWM开关频率f PWM- - 20 KHzCOM 变化V COM-5 - 5 V (COM-Nu,Nv,Nw)之间电气特性参数 (除非特殊说明，T amb =25 C, V CC =V BS =15V)逆变部分参 数符号测试条件最小值 典型值 最大值 单位集电极-发射极饱和电压V CE(SAT)V CC=V BS =15V, V IN =5V I C =10A, T J = 25°C - 1.8 2.3V FRD 正向电压V F V IN =0V, I F =10A, T J = 25°C- 1.8 2.3 V 开关时间高侧t ON V PN = 300V, V CC = V BS = 15V, I C = 10A, V IN = 0V ←→ 5V, 感性负载 详见图1- 0.60 - μs t C(ON)-0.20 - μs t OFF - 0.60 - μs t C(OFF)- 0.15 - μs t rr - 0.06 - μs 低侧t ON - 0.74 - μs t C(ON)- 0.20 - μs t OFF - 0.70 - μs t C(OFF) - 0.15 - μs t rr--0.06 - μs 集电极-发射极漏电流 I CESV CE =V CES--1mA图1：开关时间定义控制部分参 数符号 测试条件最小值 典型值 最大值 单位 V CC 静态电流I QCCNV CC =15V, V IN =5V V CCH -COM, V CCL -COM - - 2.8 mA I QCCFV CC =15V, V IN =0V - - 2.8 mA V BS 静态电流 I QBS V BS =15V, V INH =0VV BU -V SU ,V BV -V SV , V BW - V SW- - 100 μA 故障输出电压V FOHV SC =0V,V FO 上拉10KΩ电阻到5V 4.9 - - V V FOLV SC =1V,I Fo =1mA - - 0.95 V 故障输出脉冲宽度 t FO (备注2)20 - - us 短路保护触发电压 (图5) V SC(ref) V CC =15V (备注3)0.430.480.53V参 数符号 测试条件最小值 典型值 最大值 单位 过温保护 (图8) TSD LVIC 温度 100 120 140 °C 过温保护迟滞 ΔTSD LVIC 温度 - 10 - °C 温度输出 (图3)V OT LVIC 温度=25°C 0.88 1.13 1.39 V LVIC 温度=90°C 2.63 2.77 2.91 V 低侧欠压保护 (图6)UV CCD V CC 检测电压 10.5 11.5 12.5 V UV CCR V CC 复位电压 11.0 12.0 13.0 V 高侧欠压保护 (图7) UV BSD V BS 检测电压 9.0 10.0 11.0 V UV BSR V BS 复位电压 9.510.5 11.5 V 导通阈值电压 V IH 逻辑高电平 输入和COM 之间- 2.1 2.6 V 关断阈值电压V IL逻辑低电平0.81.3-V备注2：短路保护或欠压保护工作时故障信号FO 输出。
STAB22005高压直流无刷电机驱动器使用说明书
B系列直流无刷调速器说明书STAB22005STAB11005济南三腾电子科技有限公司在使用本产品前 请您详细阅读本使用说明书。
由于不遵守该使用及安装说明书中规定的注意事项，所引起的任何故障和损失均不在厂家的保修范围内，厂家将不承担任何相关责任。
请妥善保管好文件，如有相关疑问，请与厂家联系。
该标志表示一种重要提示或是警告。
安全注意事项·请专业技术人员进行安装、连接、调试该设备。
·在带电情况下不能安装、移除或更换设备线路。
·请务必在本产品的电源输入端与电源之间加装必要的保护装置,以免造成危险事故或致命伤害；需要加装：过流保护器、保险、紧急开关。
·请做好本产品与大地、设备之间的隔离及绝缘保护。
·如确实需要带电调试本产品， 请选用绝缘良好的非金属专用螺丝刀或专用调试工具。
·本产品需要安装在通风条件良好的环境中。
·本产品不能直接应用在高湿、粉尘、腐蚀性气体、强烈震动的非正常环境下。
注意！调速器的控制为不隔离型（BL产品）。
因不隔离的所有外出引线均带有高压电，请在安装、使用时务必要采取绝缘及安全措施，以免造成电击事故。
使用前请仔细阅读本说明书。
目 录规格及型号---------------------------------------------------3 产品特点-----------------------------------------------------3 性能参数-----------------------------------------------------3 安装尺寸-----------------------------------------------------4 安装要求-----------------------------------------------------4 拨码开关设置-------------------------------------------------5 调速器接线端子功能示意图-------------------------------------6 控制端子功能介绍---------------------------------------------6 外部电位器调节方式及连接-------------------------------------7 外部频率输入信号控制方式及连接-------------------------------8 频率信号输出-------------------------------------------------8 电机接线说明-------------------------------------------------9 输入电源说明-------------------------------------------------9 电位器的功能介绍--------------------------------------------10 LED 状态指示说明--------------------------------------------11 调试步骤说明------------------------------------------------11 联系方式----------------------------------------------------11一、规格与型号最大输出功率 最大输出转速 输入电压范围 型号 W RPM AC：(V)STAB22005 750W以下 电机额定转速 90-240STAB11005 375W以下 电机额定转速 90-240二、产品特点：1、宽输入范围90V-240VAC。
ZGS系列直流高压发生器说明书
®系列直流高压发生器使用说明书苏州华电电气股份有限公司安全警告●使用直流高压试验器的工作人员必须是具有“高压试验上岗证”的专业人员。
●使用本仪器请用户必须按《电力安规》168条规定，并在工作电源进入试验器前加装两个明显断开点；当更换试品和接线时应先将两个电源断开点明显断开。
●试验前请检查试验器控制箱、倍压筒和试品的接地线是否接好。
试验回路接地线应按本说明书（图4）所示一点接地。
●对大电容试品的放电应经100Ω/V放电电阻棒对试品放电。
放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品，至一定距离高空气间隙开始游离放电．有嘶嘶声：当无声音时可用随电棒放电，最后直接接上地线放电。
目录一、简介二、工作原理框图三、主要技术性能四、使用说明五、操作步骤六、故障检查与处理七、产品成套性八、选购件一、简介ZGS系列直流高压试验器是苏州华电充分吸取用户的宝贵意见，潜心研究而推出的新一代产品。
在保留了上一代产品一些特点的基础上，作了如下重大改进：①采用了电压大反馈，因此输出电压稳定度得到大幅度提高，电压漂移量极小；②大幅度提高了频率，使纹波系数更小；③增设了高精度0.75U DC-1mA功能按钮，给氧化锌避雷器测量带来了极大的方便；④高压过压整定采用数字拨盘开关，能将整定电压值直观显示，并具有较高的整定精度；⑤输出电压调节采用单个多圈电位器，升压过程平稳，调节精度高，操作简单；⑥与此同时，根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施从而保证试验器能承受额定电压放电不损坏。
ZGS 系列采用了独特的一体化机箱结构。
使用时倍压与控制箱可分离，既方便携带，又安全可靠。
体积重量大为减少。
本试验器广泛适用于对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验。
二、工作原理框图1 工作原理框图三、ZGS系列主要技术性能：四、使用说明(一)面板图2 ZGS（II型）1．数显电流表：数字显示直流高压输出电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压直流模块说明书深圳市德威斯实业有限公司是一家从事高端技术产品研发、生产、销售的科技型公司。
成立于2001年6月。
产品主要涉足电力电子领域、直流电机领域、直流电机调速和伺服系统领域。
主要产品有：20KVA并联UPS模块，12KW系列化高压直流电源模块，电源、充电系统监控模块；1～200KW直流永磁无刷电机驱动器；0.3KW～75KW 直流永磁无刷无铁芯电机产品；直流永磁无刷无铁芯发电机产品。
拥有7项专利，其中两项发明专利。
两项软件知识产权登记。
12KW系列直流模块12KW直流模块分为：100V/110A 290V/40A 400V/30A 650V/20A 四种模块。
分别用于电动汽车充电站、电动汽车换电站；电信、移动中心机房；产品分为I类、II 类两种。
产品技术国内领先。
采用三电平PWM整流技术、全桥三电平DCDC变换技术。
全数字控制（DSP）。
模块功率因数高（0.995）、电流谐波低（5%）、效率高(94%)、调压范围大（80%）、可恒流、恒压运行、电磁兼容满足EN55022A要求，监控采用了智能调度、模块轮休等技术、绿色环保。
这些特点是本公司产品特有的。
电机控制器系列本系列产品主要是为电机配套产品。
采用全数字控制（DSP）、专利拓扑电路、最新电力电子技术、无传感器自动换向技术。
保证本公司电机驱动器驱动电机系统的效率高于国外变频器5%。
驱动器可实现恒速、恒转矩控制、伺服控制等。
配有多种接口，可随时设置、远程遥控。
调速平滑、脉动转矩小、干扰小、起动转矩大，效率高：本控制器效率97%。
驱动电机可达到94%的效率。
可适用于永磁无刷有铁心电机驱动、控制；也适用于永磁无刷无铁心电机驱动、控制；产品应用于：石油、钢铁、纺织、机床、泵类、风机、锯床、矿山机械、电动车、军用等电机应用场所。
最大特点：节能。
直流永磁无刷无铁芯电机系列本系列产品颠覆传统径向磁场工作原理，采用轴向磁场工作原理；使用最新稀土永磁材料，可使电机长度缩小60%，重量减轻60%；负载25%-110%的范围内电机效率可到90%以上。
节能效果非常显著。
即可称为宽幅高效。
品种覆盖0.3～75KW范围。
应用石油、钢铁、纺织、机床、泵类、风机、锯床、矿山机械、电动车、军用等电机应用场所。
最大特点：节能高、体积小、重量轻、调速性能好。
也可以用于柴油发电机、风力发电机等。
是未来电机的发展方向。
高压直流模块原理从图可知前级是三相无中线三电平有源功率因数校正电路。
保证模块输入功率因数达到0.995，输入端相对电流谐波小于5%。
不对电网产生谐波干扰；后级是全桥三电平软开关变换电路。
本电路可以运行在两电平模式（低压输出），也可以运行在三电平模式（高压输出）。
这个特性保证模块输出电压大范围调整。
调整范围可达额定值的８０％。
其他公司模块则无法做到这一点。
模块的性能指标400V-30A模块模块面板前面板上有3位LED显示器，可以轮换显示模块输出电流、电压。
拨码开关是在多模块并联时模块编址用。
直流模块没有开关，需要用户在三线输入端配C20-3P/4P空开。
直流模块可以独立工作，但需要监控或者后台发布命令实现四遥功能。
调节输出电压，设定输出电流，开关机等。
监控模块功能如下（具体见监控模块说明书）：通信和监控功能（针对一体化充电桩）1) 具备与上级监控管理系统的通信接口，上传交易和充电、故障事件等信息；通信接口为TCP/IP，通信协议详见《新能源-直流一体机后台系统通信协议》。
2) 具备与电池通信接口，采集充电过程数据，通信接口为CAN，通信协议详见《电动汽车非车载传导式充电机与电池管理系统通信协议》。
3) 直流一体机与BMS 之间通信CAN 报文周期的误差要求为10%。
4) 遥信：交流输入电源故障、输出故障、均/浮充状态、开/关机状态；5) 遥测：测量充电模块的输出电压、电流；6) 遥控：充电模块的均/浮充转换或开/关机，且当模块与监控器不通讯时，能关机停止输出；7) 遥调：调节充电模块的输出电压、电流，且当模块与监控器不通讯时停机；8) 能够根据上位机发送的输出功率限制值，结合BMS 的充电需求，调整充电输出。
模块通信协议********************************************************************** 直流充电模块用通信协议** Ver 2.0 **********************************************************************一RS422通信协议1、通信方式：9600bps,8,n,1DCDC模块间隔1s主动上传1次数据, 监控收到数据200ms后，回传控制指令给DCDC模块。
