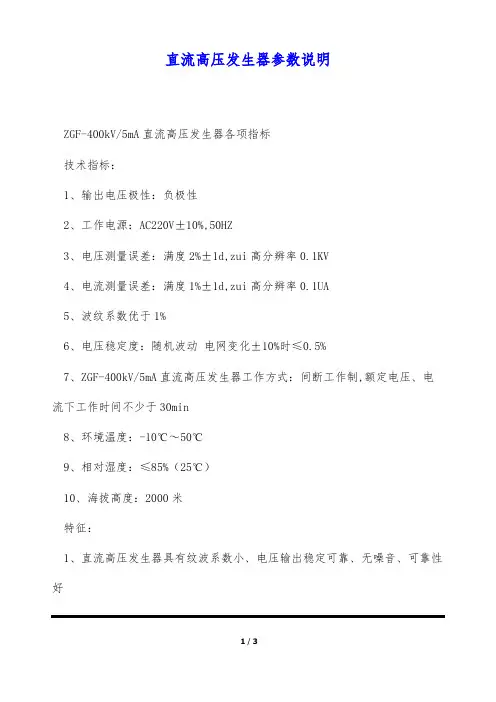

直流高压发生器参数说明
直流高压发生器参数说明ZGF-400kV/5mA直流高压发生器各项指标技术指标：1、输出电压极性：负极性2、工作电源：AC220V±10%,50HZ3、电压测量误差：满度2%±1d,zui高分辨率0.1KV4、电流测量误差：满度1%±1d,zui高分辨率0.1UA5、波纹系数优于1%6、电压稳定度：随机波动电网变化±10%时≤0.5%7、ZGF-400kV/5mA直流高压发生器工作方式：间断工作制,额定电压、电流下工作时间不少于30min8、环境温度：-10℃～50℃9、相对湿度：≤85%（25℃）10、海拔高度：2000米特征：1、直流高压发生器具有纹波系数小、电压输出稳定可靠、无噪音、可靠性好2、具有过压、过流、零压启动和故障保护功能，电压保护值可整定，显示直观3、电压、电流采用数码显示，且通电源就有读数，方便监视输出状态4、具有0.75倍电压换算，方便测试氧化锌避雷器5、产品结构紧凑、体积小、携带方便注意事项：1、使用高频直流高压发生器的工作人员，必须具有"高压试验上岗证"的专业人员。
2、使用本仪器请用户必须按《电力安规》168条规定。
3、试验前请检查所有试验接线、控制箱、倍压筒和试品的接地线是否接好。
试验回路接地线应按本仪器说明书的要求，一点接地。
4、对大电容试品的放电应用放电电阻棒对试品放电。
6、高频直流高压发生器控制箱电源为交流AC220V±10%，50Hz。
如果电源经1/1隔离变或现场用自发电源，则必须人为将电源有一点连接大地。
精品资料欢迎下载。

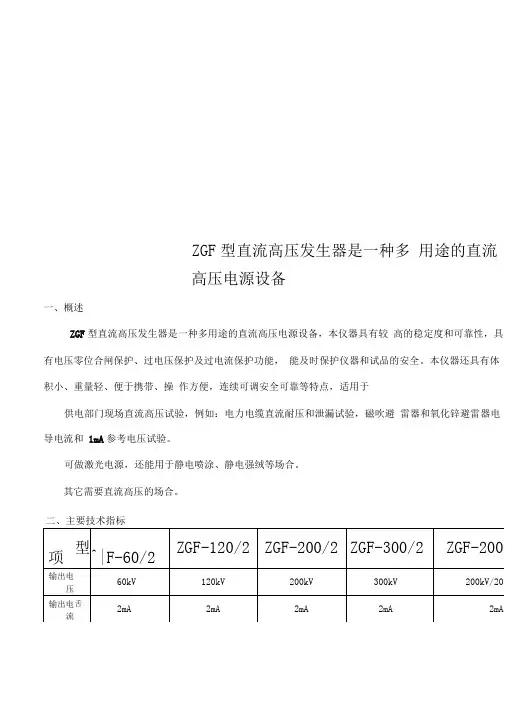

ZGF型直流高压发生器是一种多用途的直流高压电源设备
ZGF型直流高压发生器是一种多用途的直流高压电源设备一、概述ZGF型直流高压发生器是一种多用途的直流高压电源设备，本仪器具有较高的稳定度和可靠性，具有电压零位合闸保护、过电压保护及过电流保护功能，能及时保护仪器和试品的安全。
本仪器还具有体积小、重量轻、便于携带、操作方便，连续可调安全可靠等特点，适用于供电部门现场直流高压试验，例如：电力电缆直流耐压和泄漏试验，磁吹避雷器和氧化锌避雷器电导电流和1mA参考电压试验。
可做激光电源，还能用于静电喷涂、静电强绒等场合。
其它需要直流高压的场合。
二、主要技术指标三、工作原理定时输出电压、电流四、外观说明控制箱面板示意图接地端：此端应与倍压筒接地端及试品接地端联接为一点后与地网连接液晶电流表液晶显示0.75倍电压表：同一显示0.75倍试验电压值13、0.75倍电压保护按钮a)操作箱示意图1、电源插座: 输入AC220V，50Hz电源2、电源开关3、4、5、启动按钮:停止按钮:按下咼压回路接通、指示灯亮按下高压回路断开、指示灯灭保险盒：分别为1A , 6A, 6A6、7、输出座：同129、液晶电压表10、粗调：同一粗步调节输出电压值11、微调：同一细微调整输出电压表值至所需电压12、b ）倍压筒示意图1均压罩 2、绝缘外壳 3、底座 4、高频输入插座 5、接地端 五、使用方法a ）设备连线:在断开电源的情况下，用提供的线缆将控制箱与倍压筒对应连接好，再连接 地线，然后接上电源线。
注意：控制箱、倍压筒、放电棒等所有的地线必须集中在被试品的地 线上一点接地，不准相互串接。
b ）空载试验检查设备完好性:在开始试验之前先进行空载试验以检查设备的完好性。
检查连线无误后，查上电源插座，将粗调、细调旋钮向左旋到头（设备有 零位保护功能，升压须从零开始，否则不能升压），按下电源开关，电源指 灯亮，等待几秒钟，待系统稳定后按下启动键，这时高压指示红灯亮，表示可 以升压了。
再等待数秒后，顺时针方向慢慢转动粗调旋钮，这时可看到电压表头读数 上升，当电压升至所需电压时放手，如电压值略有偏移，可转动微调旋钮调节。
BLBLZGF直流高压发生器.
BL BLZGF直流高压发生器使用说明书武汉博朗恒业电气有限公司安全警告●使用直流高压发生器的工作人员必须是具有“高压试验上岗证”的专业人员。
●使用本仪器请用户必须按《电力安规》168条规定，并在工作电源进入试验器前加装两个明显断开点；当更换试品和接线时应先将两个电源断开点明显断开。
●试验前请检查试验器控制箱、倍压筒和试品的接地线是否接好。
试验回路接地线应按本说明书（图6）所示一点接地。
●对大电容试品的放电应经100Ω/V放电电阻棒对试品放电。
放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品，至一定距离高空气间隙开始游离放电．有嘶嘶声：当无声音时可用随电棒放电，最后直接接上地线放电。
●直流高压在200kV及以上时，尽管试验人员穿绝缘鞋且处在安全距离以外区域，但由于高压直流离子空间电场分布的影响，会使几个邻近站立的人体上带有不同的直流电位。
试验人员不要互相握手或用手接触接地体等，否则会有轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小一般不会对人造成伤害。
一、简介BLZGF系列直流高压发生器是根据中国行业标准ZBF24003—90《便携式直流高压发生器通用技术条件》的要求，重新设计制造的第三代便携式直流高压发生器。
适用于电力部门、企业动力部门对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验。
BLZGF列直流高压发生器采用中频倍压电路。
率先应用最新的PWM脉宽调制技术和大功率IGBT器件。
并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。
使直流高压试验实现了高品质、便携式并能承受额定电压放电而不损坏。
BLZGF系列直流高压发生器是我公司潜心研究而推出的新一代产品。
在保留了BLZGF 一些特点的基础上，作了如下重大改进：采用了电压大反馈，因此输出电压稳定度得到大幅度提高，电压漂移量较小；高压过压整定采用数字拨盘开关，能将整定电压值直观显示，并具有较高的整定精度；增设了高精度o．75UDc—1mA功能按纽，给氧化锌避雷器测量带来了极大的方便；输出电压调节采用单个多圈电位器，升压过程平稳，调节精度高，操作简单；为考虑用户不同的工作场所均能方便使用，本公司精心设计了立卧两用机箱：在现场打开箱盖即可卧式使用；在室内工作台上可立放使用。
ZGF系列直流高压发生器使用说明书
ZGF系列直流高压发生器使用说明书目.录一、简介 (1)二、主要技术性能 (1)三、工作原理框图 (2)四、使用说明 (2)五、操作步骤 (4)六、安全性试验检查 (4)七、典型泄漏电流曲线图 (4)八、直流试验部分接线示意图 (5)九、注意事项 (7)十、故障检查及处理 (8)H 、装箱单 (8)十二、可选附件 (8)一、简介ZGF系列直流发生器采用中高频倍压整电路，应用最新的PWM脉宽调制技术和大功率1GBT器件。
能连续调节直流高压、节能、电压调节线性度好、稳定、输出直流电压纹波非常小。
由于采用高频，电感、电容等滤波回路时间常数减小，有利于自动调节回路的品质和输出波形的改善及减小体积，便于携带。
各项技术指标符合中国现行标准ZGF24003-90《便携式直流高压发生器通用技术》的要求。
能同时测量泄漏电流，对绝缘损伤较小。
对于氧化避雷器75%电压有一键锁定，自动调节至75%电压，无须人工计算与调节。
某些指标优于《无间隙金属氧化避雷器》≪GB11032-89»中规定。
严格按照企业标准《Q/WDS01-2000》生产。
并已通过《MC量制鄂字01000345号》制造许可。
二、主要技术性能工作电源±10%电压测量数显±1% 1个字电流测量数显±1% 1个字电压稳定度随机波动，电源电压±10%时≤l%o如需要更高稳定度，可订制WO.l%o直流高压脉动因数≤ 3%工作方式间断使用30分钟环境温度-10°C-50°C相对湿度<90%无凝露25℃时海拔高度1500m以下三、工作原理图四、使用说明（一）操作面板说明o o o o o θ* l~~I o-I I o-θ □[∏] OOO1、数显电流表：数字显示直流高压输出电流值；2、电源信号灯（绿色）：表示仪器接通电源，处于待机状态；3、零位信号灯（黄色）：本仪器有零位保护功能。
零位灯没亮，仪器无法启动;反之方可启动；4、工作信号灯（红色）：高压回路接通后红灯亮，表示仪器可升压试验；5、保护闪光灯（红闪）：在过流、过压或接线不对情况下，灯亮；6、数显电压表：显示直流高压输出电压值；7、复位及停止按钮，断高压回路及系统初始化复位。
ZGF1202直流高压发生器.
ZGF1202直流高压发生器一、概述ZGF系列直流高压发生器是满足国标、行标ZBF24003-90《便携式直流高压发生器通用技术条件》的技术要求和适应新的电力试验规程而设计、生产的一种新型直流高压发生器，其输出电压为0-120KV，输出电流为2000uA，数显表显示，其体积重量比原型号要轻便的多，非常适合现场使用，它主要用于电力系统对高压电缆、氧化锌避雷器（增加U1mA75%按钮，不需计算）、磁吹避雷器、发电机组、电力变压器、高压开关等电力设备的直流耐压和泄漏试验，也可供科研部门、工厂、院校、实验室等需要直流高压电源的场所使用。
ZG系列F直流高压发生器，在主控回路全部采用了集成电路和最新电子技术，功率输出采用了高频逆变和IGBT功率器件，并且实现了强弱电内部隔离，仪器设有过压、过流、击穿、不归零保护功能，且保护电路全部采用半导体器件，保护速度快，而且可靠。
高压端配有全屏蔽数字微安表，显示醒目，精确直观，整套仪器结构合理，外形美观，抗震性能好。
该系列成套仪器和同类产品相比，具有体积小，重量轻，容量大，外形美观，操作简单，维修方便等优点，成套仪器全部用铝合金包装箱，便于运输和远距离现场使用。
二、技术参数：型号：ZGF1202输出电压：0-120KV 输出电流：0-2000uA测量误差：±1.5% 纹波系数：<0.5%整机重量：12KG 外型尺寸：550×360×190mm使用环境：温度：0-40℃湿度（20-90）—RH40℃三、工作原理框图输入四：使用说明4.１ 面板说明（图二）1、电流表：（包括试品电流及杂散电流）2、电压表：显示输出的直流电压3、工作指示灯（绿）：旋钮5回到零位，此灯亮表示仪器可以升压，反之不能升压4、保护指示灯（红）：此灯亮表示仪器处于保护状态，不能升压。
5、电压调节电位器：此电位器为10圈精密电位器，一般在2圈左右即有电压输出6、电源开关：接通AC220V7、过压预置：用于整定过压保护值，调整范围在额定值25%到120%之间；（该旋钮为5圈，顺时针为高）8、接地柱：此柱需与地网相接，才可试验9、联接插座，与高压箱相连，插头为推拉式10、保险丝插座：（7A）11、高压开关12、操作规程13、U75%电压转换按键14、输入电源AC220V4.2 高压筒使用说明1、用连接电缆把控制箱和高压筒连接好，高压筒既可单独使用，也可和箱体上盖{可取下}配合使用。
直流高压发生器说明书
目录一、概述 (2)二、主要技术指标 (2)三、工作原理图 (2)四、外观说明 (3)五、操作步骤 (4)六、说明 (5)七、故障检查及处理办法 (5)八、注意事项 (5)九、保养、维修 (6)十、运输、贮存 (6)十一、开箱及检查 (7)十二、其它 (7)一、概述HRZGF型系列便携数字式直流高压发生器是一种多用途的直流高压电源设备，本仪器具有较高的稳定度和可靠性，具有电压零位合闸保护、过电压保护及电流保护功能，能即时保护仪器和试品的安全。
本仪器还具有体积小、重量轻、便于携带、操作方便，连续可调安全可靠等特点，适用于⚫供电部门现场直流高压试验，例如：电力电缆直流耐压和泄漏试验，磁吹避雷器和氧化锌避雷器电导电流和1mA参考电压试验如(Y1W/144/320W中性点避雷器、Y10W/204/530W 电站型避雷器等)。
⚫可作激光电源，还能用于静电喷涂、静电织绒等场合。
⚫其它需要直流高压的场合。
凡我公司出厂的产品都经过严格质量检验，所有指标都优于中华人民共和国电力行业标准DL447.2-92的要求。
二、主要技术指标1、电压表准确度：≤1%2、电流表准确度：≤1%3、纹波系数：≤0.5%4、脉动因数S：≤1%5、工作电源：220V交流，50Hz6、工作方式：间断使用7、环境温度：0-40℃8、相对湿度：25℃时，不大与85%，无凝露9、必须设有一个可靠接地点，接地电阻<0.5Ω!三、工作原理图四、外观说明（１）调压测控操作箱示意图1、接地端：引端应与倍压筒接地端及试品接地端联接为一点后，再与地网相连。
2、输出座：输出高频可调电源至倍压筒。
3、数显电压表：数字显示直流高压输出电压值。
4、数显７５%电压表；数字显示直流高压输出７５%倍电压值。
5、数显电流表：数字显示直流高压输出电流值（包括试品电流、电流引线电晕电流等）。
6、７５%U锁定钮：按下锁定钮时指示灯亮，75%显示锁定。
7、过流保护，当输出电流达额定电流时，仪器自动切断高压，保护被试品。
ZGF系列直流高压发生器
技术特点：●直流高压发生器主要用途：直流耐压试验、泄漏电流试验（包括氧化锌避雷器0.75U1mA电流试验）主要技术参数：●额定输出电压等级：30KV、60KV、120KV、200KV●额定输出电流等级：2mA、3mA、5mA●输出电压脉动因数：<0.5%●输出电压、电流指示精度：1级●电压表分辨力：0.1KV●电流表分辨率：1μA●0.75Us同步显示和保持锁定功能。
●保护功能：非零位启动保护；高、低压过流保护，过压保护。
●输出过电压保护整定范围：额定电压以内连续调节。
●电源：AC220V50Hz●重量：<20kg公司名称：青岛赛尔电气设备有限公司电话：86 0532 ********传真：86联系人：倪忠良先生添加为商业伙伴办公地址：青岛市平度南京路118号邮政编码：266700QJ31直流单双臂电桥点此浏览大图发布时间：2007年1月19日有效期：长期浏览人数：570公司：保定市精艺电子仪器有限公司装磁流民C21A,C21V,C30A,C30V,C30VA,C31A,C31V,C31VA磁电系直流电表的详细介绍规格型号：T24VA产品类别：安装式电表产品名称：电磁系交直流电表列表价：2,860.00 (元人民币) 最后更新：2005-7-16 17:57:25单相接触式调压器（TDGC2J）、三相调压器（TSGC J）单相接触式调压器（TDGC2J）、三相调压器（TSGC J）产品简介»产品概况TDGC2J(单相)、TSGC2J(三相)型接触式调压器是匝比连续可调的自耦变压器，当调压器电刷借助于手轮、主轴和刷架的作用，沉线圈的磨擦表面滑动时，就可连续的改变匝比，从而使输出电压平滑的从零调节到最大值。
调压器具有波形不失真、体积小、重量轻、效率高、使用方便、安全可靠、能长期运行等特点。
调压器分为手动型和电动型两种，规格分为圆形调压器和柱式调压器，广泛用于工业（如化工、冶金、仪器仪表、机电制造、轻工等）、科学实验，以实现调压、控温、调速、调光、功率控制等目的，是一种理想的交流调压电源，也适用于电源稳压器配套使用。
ZGF系列直流高压发生器说明书
前言（1）感谢您使用本公司产品，为了让您尽快熟练地操作本仪器，我们随机配备了内容详细的使用说明书，可使您获取有关产品介绍、使用方法、以及安全注意事项等各方面知识。
在第一次使用仪器之前，请务必仔细阅读，有助于您更好的使用该产品。
（2）本说明书编写时难免有错误、疏漏之处，请您多加包涵并欢迎加以指正。
（3）我们将非常感谢您能对本产品的进一步完善多提宝贵意见，以利我们将产品做得更好。
（4）因产品不断更新,本公司保留解释权。
安全警告●使用直流高压试验器的工作人员必须是具有“高压试验上岗证”的专业人员。
●使用本仪器请用户必须按《电力安规》168条规定，并在工作电源进入试验器前加装两个明显断开点，当更换试品和接线时应先将两个电源断开点明显断开。
●试验前请检查试验器控制箱、倍压筒和试品的接地线是否接好。
试验回路接地线应按本说明书所示一点接地。
●对大电容试品的放电应经100Ω/V放电电阻棒对试品放电。
放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品，至一定距离空气间隙开始游离放电有嘶嘶声。
当无声音时可用放电棒放电，最后直接接上地线放电。
●直流高压在200kV及以上时，尽管试验人员穿绝缘鞋且处在安全距离以外区域，但由于高压直流离子空间电场分布的影响，会使几个邻近站立的人体上带有不同的直流电位。
试验人员不要互相握手或用手接触接地体等，否则会有轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小一般不会对人造成伤害。
●试验完毕必须将接地线挂至高压输出端方可拆除高压引线。
●ZGF40kV使用时必须有可靠接地，高压引出电缆禁止握在手中，以防万一。
目录一、简介 (1)二、工作原理框图 (1)三、主要技术参数特点 (1)四、产品功能说明 (4)五、操作步骤 (6)六、故障检查与处理 (8)七、产品成套性 (9)一、简介ZGF 系列直流高压试验器是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压试验器。
zgf-100kv高压发生器
FS系列直流高压发生器一、产品介绍FS-100kV/2mA直流高压发生器是根据中国行业标准ZBF24003-90《便携式直流高压发生器通用技术条件》的要求，重新设计制造的新一代便携式直流高压发生器。
直流高压发生器适用于电力部门、企业动力部门对氧化锌避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验和泄漏电流试验。
二、产品特点1、体积小、重量轻、更美观、更可靠、操作简便、功能齐全，便于野外使用，是新世纪最理想的可靠产品。
2、采用最先进技术、工艺制造，率先应用最新的PWM高频脉宽调制技术、脉冲串逻辑阵列调制，采用大功率IGBT器件，利用高频技术提高频率，频率高达100kHz，从而使输出高压稳定度更高，波汶系数更小。
3、精度高、测量准确。
电压、电流均为数字显示，电压分辨率为0.1kv，电流分辨率为0.1uA，控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。
仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。
4、电压调节稳定度高，全量程平滑调压，输出电压调节采用进口单个多圈电位器，升压过程平稳，调节精度高，并设计有粗调和细调功能。
电压调节度优于0.1%，电压、电流测量误差小于1.0%，脉动因数优于0.5%。
5、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。
自动保护电路功能强，保护完善可靠，使操作安全，各种技术指标均优于行业标准及优于同类产品。
6、增设了高精度75%VDC-1mA的功能，做氧化锌避雷器测量带来极大的方便。
轻轻一按无须计算。
本仪器控制箱上有75%的电压功能键，在做避雷器氧化锌试验时，当电流升到1000uA时，就打开0.75的按钮，这时，电压表、电流表所显示的值就是75%的数据，做完后应立即将升压的旋钮回到零位上，同时，将细调电压旋钮回到零位上，并应立即按绿色按钮，切断高压并关闭电源开关。
ZGF直流高压发生器说明书
ZGF系列直流高压发生器说明书一、产品简介ZGF系列直流高压发生器是根据中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求，最新研究、设计、制造的，是新时代的科技产品——便携式直流高压发生器，是适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验，是新世纪最理想的换代产品。
ZGF系列直流高压发生器采用高频倍压电路，率先应用最新的PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。
使用性能卓越的大功率IGBT器件及其驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。
使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损坏。
ZGF系列直流高压发生器仪器主要部件选用美国、德国、日本等国先进技术的元器件，使仪器更可靠、更稳定，倍压筒体用德国技术研制生产，高频变压器经有关专家特殊设计、体积小，容量大，过载能力强，便于现场作业试验。
展望未来，企业将继续积极开拓市场。
以质量和信誉为生命，不断提高科技水平，研制出尖端的优质产品，以满足用户的需要，努力开拓，再铸新世纪的辉煌。
二、产品特点1、体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全，便于野外使用，是新世纪最理想的可靠产品。
2、采用最先进技术、工艺制造，率先应用最新的PWM高频脉宽调制技术、脉冲串逻辑阵列调制，采用大功率IGBT器件，利用高频技术提高频率，频率高达100kHz，从而使输出高压稳定度更高，波纹系数更小。
3、按免维修设计，主要部件均选用美、德、日等国进口先进技术的元器件，经久耐用，不怕连续对地直接短路放电。
4、精度高、测量准确。
电压、电流表均为数字显示，电压分辨率为0.1kV，电流分辨率为0.1uA，控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。
ZGF便携式直流高压发生器使用说明书
一、概说SXJS-IV型系列智能化介质损耗测试仪是一种先进的测量介质损耗（tgδ）和电容容量（Cx）的仪器，用于工频高压下，测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗（tgδ）和电容容量（Cx）。
它淘汰了QSI高压电桥，具有操作简单、中文显示、打印，使用方便、无需换算、自带高压，抗干扰能力强等优点。
SXJS-IV体积小、重量轻，是我厂的第三代智能化介质损耗测试仪。
二、技术指标1、环境温度：0~40℃（液晶屏应避免长时日照）2、相对湿度：30％~70％3、供电电源：电压：220V±10％，频率50±1Hz4、外形尺寸：长×宽×高=4900mm×300mm×390mm5、重量：约18kg6、输出功率：1KV A7、显示分辨率：4位8、测量范围：介质损耗（tgδ）：0-50％电容容量（Cx）和加载电压：2.5KV档：≤300nF（300000pF）3KV档：≤200nF（200000pF）5KV档：≤76nF（76000pF）7.5KV档：≤34nF（34000pF）10 KV档：≤20nF（20000pF）9、基本测量误差：介质损耗(tgδ)：1％±0.07％（加载电流20μA~500mA）正接介质损耗(tgδ)：2％±0.09％（加载电流5μA~ 20mA）反接电容容量( Cx )：1.5%±1.5pF三、结构仪器为升压与测量一体化结构，输出电压2.5KV~10KV五档可调，以适应各种需要，在测量对无需任何外部设备。
接线与QSI电桥相似，但比其方便。
图一为仪器操作面板图，图二为仪器接线端面图。
(1) 显示窗———————液晶显示屏。
(2) 试验电压选择开关——当开关置于“关”时，仪器无高压输出。
(3) 操作键盘——————选择测量方式、起动、停止、打印等操作。
(4) 电源插座——————保险丝用5A。
华宝电气 HB-ZGF2008 系列 智能型直流高压发生器 说明书
HB-ZGF2008系列智能型直流高压发生器青岛市平度华宝电气有限公司青岛华豪电力仪器有限公司目录1、概述2、功能特点3、主要技术指标4、面板及操作说明4.1、面板说明4.2操作界面说明4.3操作说明4.4注意事项5、装箱清单1、概述青岛市平度华宝电气有限公司与青岛华豪电力仪器有限公司研制生产的HB-ZGF2008智能型直流高压发生器主要用于各种电气设备及绝缘材料的直流耐压试验和直流泄漏试验。
在设计采用了多种先进电子技术，电源输入使用交流电，手动升压；并且可以自动进行各种等级电压MOA的自动测试；最大电压和电流在显示界面上自由设置，超过设定值后可以及时关断高压输出。
特别适合现场试验使用。
2、功能特点2.1使用编码器手动升压，升压速度随旋转快慢变化，不使用传统的粗细调，也没有了传统电位器的疲劳磨损问题。
2.2可以自动进行各种等级电压MOA的自动测试。
2.3电压整定不使用拨码开关，整定电压值在显示界面上自由设置，超过设定值后可以及时关断高压输出，使用灵活；并且还增加了最大电流的整定设定。
2.4电压及电流在同一个显示器界面上，并且没有了传统的拨码开关，仪器面板简洁。
2.5抗冲击、抗干扰。
2.6完善的保护功能，过流、过压、零位自动保护。
2.7单键飞梭式鼠标设计按键，操作更加灵活方便。
2.8LCD屏显各种数据及汉字信息，人性化提示操作。
3、主要技术指标3.1产品规格HB-ZGF2008系列可以选择60kV/2mA/3mA/5mA；120kV/2mA/3mA/5mA；200kV/2mA；300kV/2mA；600kV/2mA；800kV/2mA。
或者进行特殊定制。
3.2电压精度±（量程的1%+读数的1%）分辨率0.1kV电压精度范围：量程的10%至额定电压电流精度±（量程的1%+读数的1%）分辨率1uA3.3电源:AC220V50Hz4面板及操作说明4.1面板说明：l面板上的倍压筒航空插座与倍压筒底盘侧面的航空插座连接，底盘侧面的铜接线柱和控制箱面板上的接地柱必须可靠接地。
青岛市平度华宝电气 HB-ZGF2009 智能型直流高压发生器 说明书
HB-ZGF2009智能型直流高压发生器使用说明书青岛市平度华宝电气有限公司电话：*************88379398网站： 传真：*************邮箱：**************目录1概述 (1)2主要功能及特点 (1)3技术参数 (2)4外观介绍 (2)4.1指示灯含义 (3)4.2键盘定义 (4)5连接方式 (5)5.1耐压试验连接方法 (5)5.2电池充电连接方法 (5)6工作方式及工作状态 (6)6.1待命状态 (6)6.2手动升压 (6)6.3自动升压 (6)6.4自动测试避雷器 (6)6.5充电 (6)7键盘操作方法 (7)7.1显示亮度调节 (7)7.2目标电压、保护电流和耐压时间设置 (7)7.3手动升压 (8)7.4自动升压 (9)7.5自动测试避雷器 (9)7.6中止电压输出 (9)8使用注意事项 (10)9出错指示与故障排除 (10)10装箱单 (10)1．概述HB-ZGF2009系列智能化直流高压发生器，是青岛市平度华宝电气有限公司与青岛华豪电力仪器有限公司根据国家最新电力行业标准而设计的、性能先进的直流耐压试验设备，用于对各种电力电缆、电气产品、电气元件、绝缘材料、避雷器等进行产品性能测试和绝缘强度试验，考核产品的技术指标和绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。
本设备采用了与时俱进的微电脑先进技术，软硬结合的全数字测控手段，其精良的设计和周到细致的考虑贯彻了“一切为用户着想”的设计理念，使您在使用时轻松自如、得心应手。
为了安全地、正确地使用本设备，充分发挥本设备的作用，请您在使用本设备之前务必详细阅读本使用说明书。
2．主要功能及特点¨“无旋钮”程控调压，输出电压任意设定¨“红外线”高端电流取样，直接检测被试品电流，测量结果准确、真实，可精确到0.1µA，无需附加高端微安表¨高频逆变，输出电压稳定，负载能力强，纹波小¨自动、手动调压方式，自动测试避雷器¨任意设定输出电压，达到设定电压后自动计时¨任意设定保护电流和耐压时间，达到设定电流或时间后自动切断高压¨多窗口同时显示高端电压、电流和耐压时间¨16级显示亮度设定，适应不同光照环境和个人喜好¨多重过压过流保护，保护功能完善，保护及时可靠¨软硬件抗干扰措施，抗干扰能力强¨自动错误诊断，易于发现和解决问题3．技术参数¨供电电源：AC220V±10%，50Hz/60Hz¨输出电压：0kV~用户定制的上限¨输出电流：0mA~用户定制的上限¨电压分辨率：0.1kV①②③④¨电流分辨率：0.1µA¨测量精度：≤0.5%¨非线性误差：≤0.01%FS¨计时范围：0~9999s¨计时精度：1mS¨环境温度：-10°C~+40°C¨环境湿度：≤80%RH¨海拔高度：≤1000m4．外观介绍HB-ZGF2009直流高压发生器由「控制箱」和「高压筒」两部分组成，如下图所示：⑤⑥①②③④⑤⑥⑦⑵⑴为高压筒，其中①为均压球，内置高端电流表及可充电池②为与控制箱对接的充电插座③为高压输出头，通过细缆连接到被试品④为电流表工作指示灯⑤为与控制箱对接的航空插座⑥为接地柱⑵为控制箱，其中①为显示窗及指示灯②为操作键盘③为与高压筒对接的充电插座④为与高压筒对接的航空插座⑤为保险（3A）⑥为电源插座⑦为电源开关4.1指示灯的含义在电压、电流和时间显示窗的下边，分别有一排状态指示灯，如下图所示：第一排指示灯第二排指示灯第三排指示灯操作键盘指示灯具有双重功能，用于工作状态指示和在设置电压、电流和时间时指示操作位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

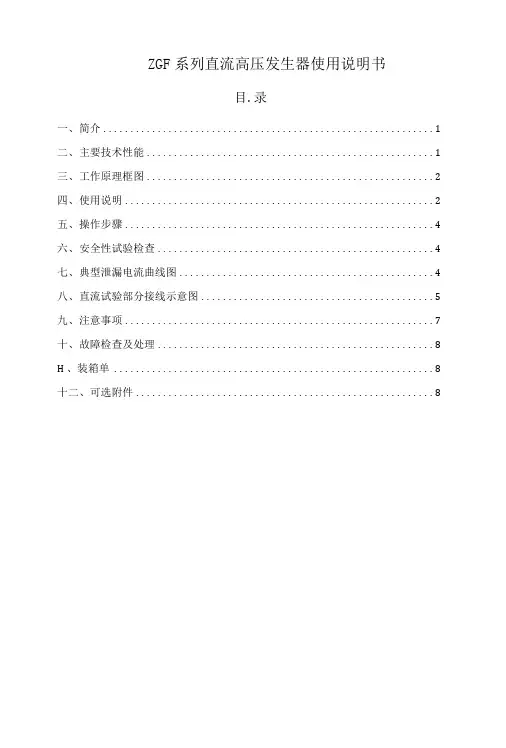

ZGF系列直流高压发生器使用说明书
目录
一、简介 (1)
二、主要技术性能 (1)
三、工作原理框图 (2)
四、使用说明 (2)
五、操作步骤 (4)
六、安全性试验检查 (4)
七、典型泄漏电流曲线图 (4)
八、直流试验部分接线示意图 (5)
九、注意事项 (7)
十、故障检查及处理 (8)
十一、装箱单 (8)
十二、可选附件 (8)
一、简介
ZGF系列直流发生器采用中高频倍压整电路，应用最新的PWM脉宽调制技术和大功率IGBT器件。
能连续调节直流高压、节能、电压调节线性度好、稳定、输出直流电压纹波非常小。
由于采用高频，电感、电容等滤波回路时间常数减小，有利于自动调节回路的品质和输出波形的改善及减小体积，便于携带。
各项技术指标符合中国现行标准ZGF24003-90《便携式直流高压发生器通用技术》的要求。
能同时测量泄漏电流，对绝缘损伤较小。
对于氧化避雷器75%电压有一键锁定，自动调节至75%电压，无须人工计算与调节。
某些指标优于《无间隙金属氧化避雷器》《GB11032-89》中规定。
严格按照企业标准《Q/WDS01-2000》生产。
并已通过《MC量制鄂字01000345号》制造许可。
二、主要技术性能
工作电源 50Hz 220V ±10％
电压测量数显±1％ 1个字
电流测量数显±1％ 1个字
电压稳定度随机波动，电源电压±10％时≤1‰
如需要更高稳定度，可订制≤0.1‰
直流高压脉动因数≤ 3％
工作方式间断使用30分钟
环境温度 -10℃≈50℃
相对湿度＜90％无凝露25℃时
海拔高度 1500m以下
三、工作原理图
四、使用说明
（一）
操作面板说明
1、数显电流表：数字显示直流高压输出电流值；
2、电源信号灯（绿色）：表示仪器接通电源，处于待机状态；
3、零位信号灯（黄色）：本仪器有零位保护功能。
零位灯没亮，仪器无法启动；
反之方可启动；
4、工作信号灯（红色）：高压回路接通后红灯亮，表示仪器可升压试验；
5、保护闪光灯（红闪）：在过流、过压或接线不对情况下，灯亮；
6、数显电压表：显示直流高压输出电压值；
7、复位及停止按钮，断高压回路及系统初始化复位。
8、输出电压调整电位器，顺时针为升压，反之为降压；
9、启动按钮：高压回路合闸，工作灯亮，表示仪器可升压试验；
10、输出电压过压拨码盘设定：在未升压前，先必须预置好过压整定，例如：型
号为60KV直高发以白色依次为百伏、千伏、万伏为单位。
其它以白色依次为千伏、万伏、十万伏为单位；
11、电源开关；
12 、75%电压功能按钮，测试氧化避雷器1mA时按一下此键，电压会自动调节至
75%的电压，即为氧化避雷器75%试验。
如果要恢复正常状态，必需停止试验或把电压调节至零位。
13、电源插座：整机电源输入，插座本身自带保险管；
14、接地端：安全接地；
15 、五芯插座：与倍压箱对接；
16 、75%指示灯（红色）：指示灯亮，表示仪器为75%状态，反之为正常状态。
（三）高压倍压箱说明
1、顶帽
2、均压球
3、倍压筒
4、五芯航插
5、接地端
6、底座
五、操作步骤
（一）使用前的准备
在使用前应先检查其完好性。
联接电缆不应有断路和短路。
倍压筒无凝露现
象。
将控制箱与倍压筒电缆专用电缆联接好。
用2.5平方以上的铜线可靠接地！！预置好过压整定您所需要的高压保护值。
（二）接通电源
打开电源开关，然后将输出电位器逆时针旋转到零位，零位灯亮后，按下启
动健，合高压回路，同时注视电压及电流表，顺时针缓慢调节输出旋钮，调整所需电压值或电流值。
（三）氧化避雷器75%操作
在进行氧化避雷器75%操作时，按一下75%键，电压会自动调节至75%的电压，75%指示灯同时会亮。
如果要恢复正常状态，必需停止试验或把电压调节至零位。
六、安全性试验检查
在进行被试品操作前，如仪器长时间没有使用，最好做一次安全性试验检查，
也就是说仪器在不做任何负载试验的情况下做一次空升压，检查本机表头显示是否正常， 精度是否达标。
具体操作步骤请参照第五项操作步骤。
七、典型泄漏电流曲线图
电压V(KV)泄漏电流I (u A )
4
3
2
1
1、绝缘良好； 3、绝缘中有集中性缺陷；
2、绝缘受潮； 4、绝缘中有危险的集中性缺陷。
八、直流试验部分接线示意图（仅做参考）（一）、电缆泄漏试验
距离短，周边无电介质
注：L根据电压等级增高而加长
（二）、避雷器试验
距离短，周边无电介质
试验项目：
1、1mA测量的电压值
2、0.75倍测量的电流值
注意：1mA时因避雷器是非线性器件，请不要再升压
（三）变压器及电动机等试验
距离短，周边无电介质
在试验大容量变压器及电机时，电压有些滞后，请不要升压过快。
同时注意试验完毕后等电压降至千伏以下用放电棒充分放电，以保安全。
（四）、电容器试验
距离短，周边无电介质
在试验大容量电容器时，电压有些滞后，请不要升压过快。
同时注意试验完毕后等电压降至千伏以下用放电棒充分放电，以保安全。
九、注意事项
1、防止输出高压引线脱落，以免对地放电损坏仪器。
2、高压试验时引线地周围物体及人员必须保持足够的安全距离。
3、试验完毕必须待试品充分放电后，才允许进行高压引线的拆除和换接线工作。
4、定期校验电压与电流表，确保仪器的精度。
5、仪器应注意防震、防潮、防尘。
6、仪器在型式试验中已做1.1倍试验。
常规产品没有1.1倍。
7、严格按照被试品最高额定电压值设置过压整定值。
十、故障检查及处理
十一、装箱单
1 合格证 1份
2 使用说明书 1份
3 控制箱 1台
4 高压倍压筒 1台
5 电源线 1根
6 连接电缆线 1根
7 放电棒 1支
8 保险若干
十二、可选附件
1、微安表：ZDW-Ⅲ型数字微安表
2、水阻：根据电压等级选值，一般可按每100KV选0.5～1MΩ电阻。
