2021年大玻璃吊装方案(新)
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

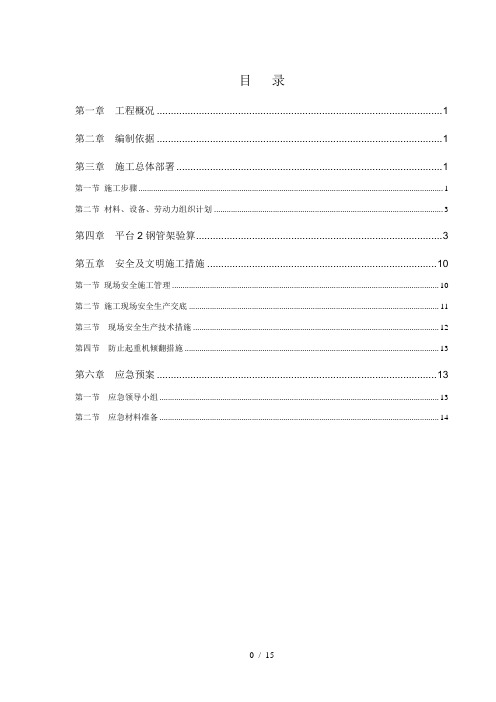

目录
欧阳光明(2021.03.07)
第一章工程概况 0
第二章编制依据 (1)
第三章施工总体部署 (1)
第一节施工步骤 (1)
第二节材料、设备、劳动力组织计划 (2)
第四章平台2钢管架验算 (3)
第五章安全及文明施工措施 (9)
第一节现场安全施工管理 (9)
第二节施工现场安全生产交底 (10)
第三节现场安全生产技术措施 (11)
第四节防止起重机倾翻措施 (12)
第六章应急预案 (12)
第一节应急领导小组 (12)
第二节应急材料准备 (13)
第一章工程概况
根据业主要求,原图纸1#楼四层1-D轴交1-12轴~1-15轴之
间的7块玻璃,改为两端开门,中间改为一整块玻璃。修改以后中
间一块大玻璃的尺寸为7.33米×2.97米,玻璃采用12+12A+12mm 中空钢化玻璃。
第二章编制依据
1、幕墙施工图
2、相关规范、规程
《建筑施工扣件式钢管模板支架技术规程》DB33/1035-2006(省标)
《建筑施工扣件式钢管脚手架安全技术规范》(JGJ 130—2011)
《建筑工程安全生产管理条例》
《建筑工程施工质量验收统一标准》(GB50300-2011)
《建筑施工安全检查标准》JGJ59-2011
《建筑施工高处作业安全技术规程》(JGJ80-2010)
《施工现场临时用电安全技术规程》(JGJ46-2005)
《建筑机械使用安全技术规程》(JGJ33-2012)
3、施工组织设计
第三章施工总体部署
第一节施工步骤
第一步:用50T汽车吊将装有玻璃的玻璃架从平台1吊至平台2,起吊高度为17米。
第二步:将装有玻璃的玻璃架从平台2用卷扬机吊运至平台3。
第三步:先安装好玻璃槽,工人用玻璃吸盘将玻璃抬进玻璃槽,上下固定好玻璃。
平台2用钢管搭设长8000mm、上口宽2632mm、下口宽7915mm、高4716mm,表面满铺10mm的木板。在平台三的顶安
装2个定滑轮,后面设置2台卷扬机。玻璃架子重量:7.4×4+3×10+0.4×10+2.2×2=68米,68米×3.77公斤/米=260公斤。玻璃重量:7.33×2.97×24×2.5=1306公斤。
吊装简图
玻璃架子图
第二节材料、设备、劳动力组织计划
1、材料组织计划
经过计算各材料需求量如下表:
材料组织计划
材料名称单位需用数量钢管吨 2
扣件只1000 10mm木板张56 铁丝米300
2、设备组织计划
设备名称单位需用数量汽车吊(50T)台 1 架子扳手把 4
扭力扳手把 4
移动电箱只 3
全站仪台 1
水准仪台 2
卷扬机台 2
定滑轮只 2
电焊机台 2
玻璃吸盘只12 注:现场施工机械通过检测合格后使用,各项计量仪器进场使用前,进行计量检测,检测校检合格后方可使用。
3、劳动力组织计划劳动力组织图
序号工种人员数量
1 搬运工12
2 电工 1
3 汽车吊司机 1
4 电焊工 2
5 架子工 6
6 其他 2
第四章平台2钢管架验算
本验算采用品铭软件(淅江省V7.6))进行计算
参数选取
计算荷载取值(按实际施工情况取值)如下:
10mm木板自重标准值gk=0.45kN/m2;
钢管重量:3.84kg/m(按Φ48×3.5取值);
钢管验算参数选取:(按Φ48×3.2取值);
截面积A=4.504cm2;
惯性距I=11.357cm4;
截面模量W=4.732cm3;
回转半径i=1.587cm;
直角、旋转扣件抗承载力为8.0KN。
钢管平台安全性核算
(一)验算操作层横向水平杆抗弯强度及变形:
1、计算简图
钢管计算简图
2、强度验算
(1)作用横向水平杆线荷载标准值
钢管自重标准值:P=0.0384kN/m
10mm木板恒荷载标准值:g k=0.45kN/m2×0.375m=0.16875kN/m
活荷载标准值:q k=2.1kN/m2×0.375m=0.79kN/m
(2)作用横向水平杆线荷载计算值
恒荷载计算值:q1=1.2×0.113+1.2×0.0384=0.182kN/m
活荷载计算值:q2=1.4×0.79=1.11kN/m
(3)考虑活荷载在横向水平杆上最不利位置时与恒荷载组合的弯矩,弯矩按连续三跨考虑。
组合后跨中最大弯矩的计算公式如下:
M max=0.08q1l2+0.10q2l2
=(0.08×0.182+0.1×1.11)×1.02
=0.126kN.m
组合后支座处最大弯矩计算公式如下:
M max=-0.1q1l2-0.117q2l2
=-(0.1×0.182+0.117×1.11)×1.02
=-0.148kN.m
(4)取跨中和支座处的弯矩最大值进行抗弯强度验算:
|M max跨中=0.126|<|M max支座=-0.148|
δ = M max/W=0.148kN.m/4.732cm3=31.3N/mm2
∴水平横向杆的计算强度小于205N/mm2,满足强度要求,符合安全计算。
3、刚度(变形)验算
最大挠度考虑为三跨连续梁均布荷载作用下挠度,计算公式为:
V max=0.677q1l4/100EI+0.99q2l4/100EI
静荷载标准值:q1=0.0384+0.113=0.1514kN/m
活荷载标准值:q2=0.79kN/m
三跨连续梁均布荷载作用下的最大挠度
V=(0.677×0.1514+0.99×0.79)×10004/(100×2.06×105×11.357×104)
=0.378mm<10mm且≤1000/150
∴横向水平杆最大挠度满足要求。
(二)验算操作层纵向水平杆抗弯强度及变形
纵向水平杆计算简图如下:
1、纵向水平杆荷载值计算
纵向杆的自重标准值:p1=0.0384×0.9=0.03456KN
10mm木板的荷载标准值:p2=0.30×0.9×0.375=0.10125KN
活荷载标准值:q k=2.1×0.9×0.375=0.70875KN
