电流互感器误差限值
电流互感器误差
电流互感器的误差主要有以下几种：
1. 校验用电流互感器精度：0.1S级，误差0.1%，常用于校验计量级电流互感器的准确度。
2. 计量用电流互感器精度：0.2S 0.5级，误差0.2%和0.5%，用于电费结算的依据，部分场合也会使用0.5级。
3. 测量级电流互感器：0.5级、1.0级，2.0级等，一般用于电流表。
4. 保护用电流互感器精度：10P10、10P20、5P10、5P20等，精度的含义：以10P10为例，即流过电流互感器的电流，是其额定电流的10倍以内的时候，电感器的误差在±10%以内。
5. 在一些特殊场合，还有精度更精的电流互感器，有0.005级、0.05级等，使用场合较少。
以上信息仅供参考，如需了解更多信息，建议咨询专业人士。
电压电流互感器准确等级
电压电流互感器准确等级集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）电压、电流互感器准确等级根据电流互感器在额定工作条件下所产生的变比误差规定了准确等级。
准确级是指在规定的二次负荷变化范围内，一次电流为额定值时的最大电流误差的百分值。
国产电流互感器的准确等级有：0.01；0.02；0.05；0.1；0.2；0.5；1；3；10级。
按照国家标准《电流互感器》GB1208-75规定，电力系统用电流互感器的误差限值。
带S的是特殊电流互感器，要求在1％－120％负荷范围内精度足够高，一般取5个负荷点测量其误差小于规定的范围；0.1级以上电流互感器，主要用于实验室进行精密测量，或者作为标准，用来校验低等级的互感器，也可以与标准仪表配合，用来校验仪表，所以叫做标准电流互感器；在工业上，0.2级和0.5级互感器用来连接电器测量仪表，要求误差20％－120％负荷范围内精度足够高，一般取4个负荷点测量其误差小于规定的范围（误差包括比差和角差，因为电流是矢量，故要求大小和相角差），而3.0级及以下等级互感器主要用于连接某些继电保护装置和控制设备，如5P，10P的电流互感器一般用于接继电器保护用，即要求在短路电流下复合误差小于一定的值，5P即小于5％，10P即小于10％；标有B（或D）级的电流互感器，用来接差动保护和距离保护装置。
所以电流互感器根据用途规定了不同的准确度，也就是不同电流范围内的误差精度。
保护用电流互感器按其功能特性分级如下：保护用电流互感器按用途分为稳态保护用（P）和暂态保护用（TP）P级：准确限值规定为稳态对称一次电流下的复合误差，无剩磁限值。
5P20表示在加20倍额定电流的情况下，误差小等于5%暂态保护用电流互感器准确级分为TPX、TPY、TPZ三个级别。
TPS 级：低漏磁电流互感器，其性能由二次励磁特性和匝数比误差限值规定。
无剩磁限值。
TPX级：准确限值规定为在指定的暂态工作循环中的峰值瞬时误差。

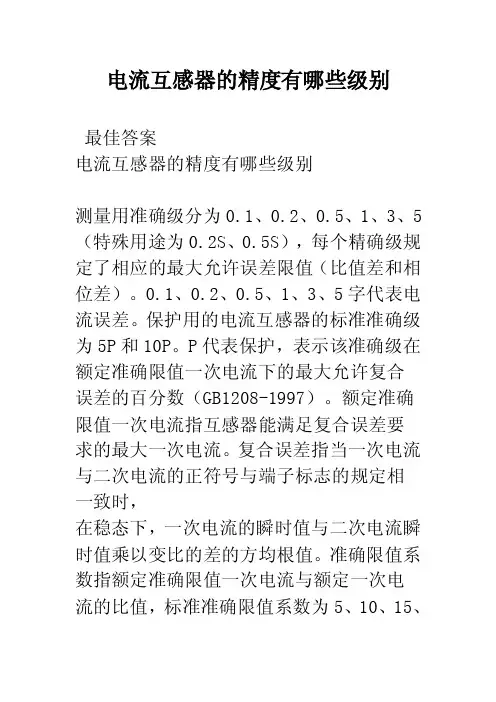

电流互感器的精度有哪些级别
电流互感器的精度有哪些级别最佳答案电流互感器的精度有哪些级别测量用准确级分为0.1、0.2、0.5、1、3、5（特殊用途为0.2S、0.5S），每个精确级规定了相应的最大允许误差限值（比值差和相位差）。
0.1、0.2、0.5、1、3、5字代表电流误差。
保护用的电流互感器的标准准确级为5P和10P。
P代表保护，表示该准确级在额定准确限值一次电流下的最大允许复合误差的百分数（GB1208-1997）。
额定准确限值一次电流指互感器能满足复合误差要求的最大一次电流。
复合误差指当一次电流与二次电流的正符号与端子标志的规定相一致时，在稳态下，一次电流的瞬时值与二次电流瞬时值乘以变比的差的方均根值。
准确限值系数指额定准确限值一次电流与额定一次电流的比值，标准准确限值系数为5、10、15、20、30，一般系数越小，二次负载越大。
当一次电流足够大时铁芯就会饱和起不到准确反映一次电流的作用，准确限值系数就是表示这种特性。
其他回答按照变比误差的大小，电流互感器分为0.2、0.5、1、3、10等五级，另有B级为保护级，用于继电保护。
当原边电流成倍增长时，铁心将趋于饱和，励磁电流将急剧增加，从而引起变比误差迅速增加。
当原边电流达到额定值的几倍时，变比误差达到负的10%，这时原边电流的倍数称为10%倍数。
这是继电保护用电流互感器的一个重要参数。
电流互感器精确等级计量的有0.2S 0.5S测量的有0.1、0.2、0.5、1、3保护级5P10 10P10 5P(X) 10P(X) X常见的有10/15/20/25/30/40 B C D 都是用于保护的。

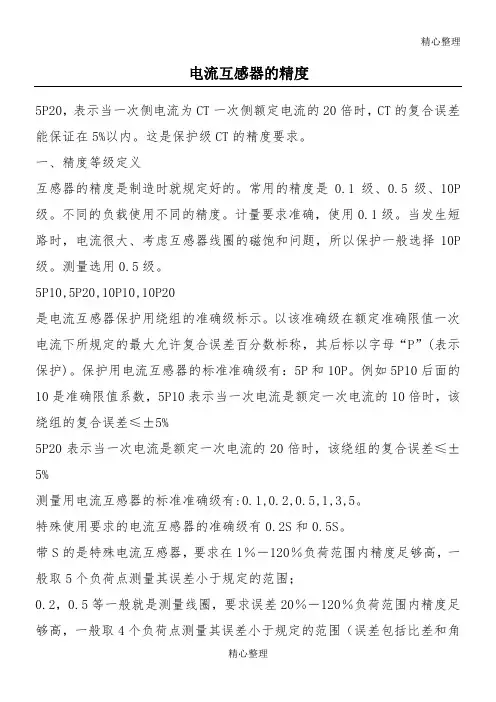

电流互感器的精度
精心整理电流互感器的精度5P20，表示当一次侧电流为CT一次侧额定电流的20倍时，CT的复合误差能保证在5%以内。
这是保护级CT的精度要求。
一、精度等级定义互感器的精度是制造时就规定好的。
常用的精度是0.1级、0.5级、10P 级。
不同的负载使用不同的精度。
计量要求准确，使用0.1级。
当发生短路时，电流很大、考虑互感器线圈的磁饱和问题，所以保护一般选择10P 级。
测量选用0.5级。
5P10,5P20,10P10,10P20是电流互感器保护用绕组的准确级标示。
以该准确级在额定准确限值一次电流下所规定的最大允许复合误差百分数标称，其后标以字母“P”(表示保护)。
保护用电流互感器的标准准确级有：5P和10P。
例如5P10后面的10是准确限值系数，5P10表示当一次电流是额定一次电流的10倍时，该绕组的复合误差≤±5%5P20表示当一次电流是额定一次电流的20倍时，该绕组的复合误差≤±5%测量用电流互感器的标准准确级有:0.1,0.2,0.5,1,3,5。
特殊使用要求的电流互感器的准确级有0.2S和0.5S。
带S的是特殊电流互感器，要求在1％－120％负荷范围内精度足够高，一般取5个负荷点测量其误差小于规定的范围；0.2，0.5等一般就是测量线圈，要求误差20％－120％负荷范围内精度足够高，一般取4个负荷点测量其误差小于规定的范围（误差包括比差和角精心整理精心整理差，因为电流是矢量，故要求大小和相角差）。
而5P，10P是保护用电流互感器的精度要求，即要求在短路电流下复合误差小于一定的值，5P即小于5％，10P即小于10％。
另外还有一种保护用CT，即差动保护用CT，采用D级电流互感器，这是一种非标准的准确级。
其特点是CT的抗饱和特性非常好，在短路情况下，不会像其他保护用CT一样容易饱和。
所以电流互感器根据用途规定了不同的准确度，也就是不同电流范围内的误差精度。
精心整理。
保护用电流互感器的准确级及误差限值如何计算90
保护用电流互感器的准确级及误差限值如何计算？（1）各类准确级误差限值（a) P类和PR类电流互感器电流互感器的准确级以在额定准确限值一次电流下允许复合误差的百分数标称，标准准确级为：5P,10P,5PR,10PR。
电流互感器在额定频率及额定负荷下，电流误差、相位误差和复合误差应不超过表7的值表7准确级额定一次电流下的电流误差（%）额定一次电流下的相位差额定准确限值一次电流下的复合误差（%）（‘）（rad)5P,5PR ±1 ±60 ±1.8 510P,10PR ±3 - - 10发电机变压器主回路、220KV及以上电压线路宜采用复合误差较小的5P或5PR级电流互感器。
其他回路可采用10P或10PR级电流互感器。
P类和PR类保护用电流互感器能满足复合误差要求的准确限值系数，Kalf一般可取5、10、15、20、25、30和40。
必要时，可与制造厂家协商，采用根大的Kalf值。
（b) TP类电流互感器：TP类电流互感器一般用在220KV级以上高压和超高压系统中，在这里不予说明。
（2）P、PR和PX类电流互感器的选择计算P、PR类电流互感器用于稳态要求的线路或变压器，只校验其稳态性能。
电流互感器通过规定的保护校验故障电流Ipef时，其误差应在规定范围内，Ipef和Ipn之比称为故障校验系数Kpef。
Ipef按以下原则确定：（a）按可信赖性要求，Ipef应按区内最严重的短路电流确定，对于过流保护和距离保护，应考虑两种情况：（1）在保护区内末端故障时，Ipef流过电流互感器的最大短路电流Iac.max;(2)在保护安装点近处故障时，允许电流互感器的误差超过规定值，但必须保证保护装置的可靠性和快速性。
（b) 按安全性要求，Ipef应按区外最严重的短路电流确定。
按下列条件进行计算：1）一般选择计算：电流互感器的额定准确限值一次电流Ipel应大于保护校验故障电流Ipef，必要时，还应考虑电流互感器暂态饱和的影响，即准确限值系数Kalf应大于K*Kpef,K为用户规定的暂态系数；电流互感器的额定二次负荷应大于实际二次负荷。

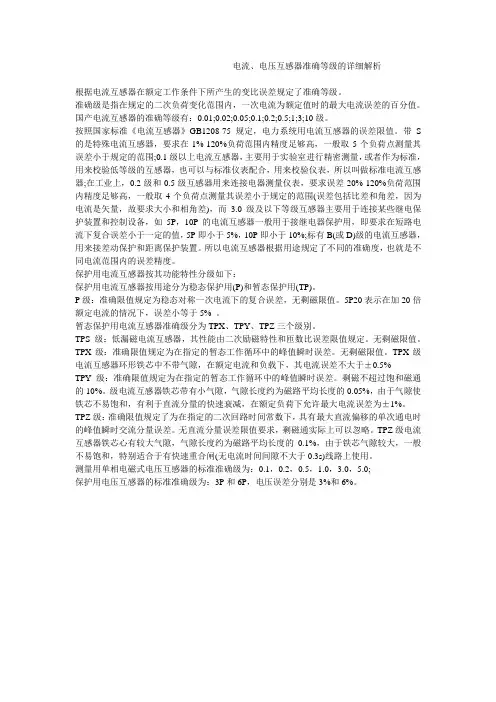

电流、电压互感器准确等级的详细解析
电流、电压互感器准确等级的详细解析根据电流互感器在额定工作条件下所产生的变比误差规定了准确等级。
准确级是指在规定的二次负荷变化范围内，一次电流为额定值时的最大电流误差的百分值。
国产电流互感器的准确等级有：0.01;0.02;0.05;0.1;0.2;0.5;1;3;10级。
按照国家标准《电流互感器》GB1208-75规定，电力系统用电流互感器的误差限值。
带S 的是特殊电流互感器，要求在1%-120%负荷范围内精度足够高，一般取5个负荷点测量其误差小于规定的范围;0.1级以上电流互感器，主要用于实验室进行精密测量，或者作为标准，用来校验低等级的互感器，也可以与标准仪表配合，用来校验仪表，所以叫做标准电流互感器;在工业上，0.2级和0.5级互感器用来连接电器测量仪表，要求误差20%-120%负荷范围内精度足够高，一般取4个负荷点测量其误差小于规定的范围(误差包括比差和角差，因为电流是矢量，故要求大小和相角差)，而3.0级及以下等级互感器主要用于连接某些继电保护装置和控制设备，如5P，10P的电流互感器一般用于接继电器保护用，即要求在短路电流下复合误差小于一定的值，5P即小于5%，10P即小于10%;标有B(或D)级的电流互感器，用来接差动保护和距离保护装置。
所以电流互感器根据用途规定了不同的准确度，也就是不同电流范围内的误差精度。
保护用电流互感器按其功能特性分级如下：保护用电流互感器按用途分为稳态保护用(P)和暂态保护用(TP)。
P级：准确限值规定为稳态对称一次电流下的复合误差，无剩磁限值。
5P20表示在加20倍额定电流的情况下，误差小等于5% 。
暂态保护用电流互感器准确级分为TPX、TPY、TPZ三个级别。
TPS 级：低漏磁电流互感器，其性能由二次励磁特性和匝数比误差限值规定。
无剩磁限值。
TPX级：准确限值规定为在指定的暂态工作循环中的峰值瞬时误差。
无剩磁限值。
TPX级电流互感器环形铁芯中不带气隙，在额定电流和负载下，其电流误差不大于±0.5%TPY级：准确限值规定为在指定的暂态工作循环中的峰值瞬时误差。
电流互感器伏安特性和 10%误差曲线 的原理和分析方法
电流互感器伏安特性和10%误差曲线的原理和分析方法一、电流互感器的工作原理电流互感器（CT）是变换电流的电气设备，它的主要功能是向二次系统提供电流信号以反映一次系统的工作情况。
目前，电力系统应用比较广泛的是带铁芯的无气隙式电流互感器，其基本结构与变压器相同并按照变压器工作原理工作。
（如下图）K1K2图1图2 CT一次侧绕组串接于电网，二次侧绕组与测量仪表或继电器的电流线圈相串联。
图中L1、L2和K1、K2表示电流互感器一次、二次绕组。
此为一般CT 的简单原理图。
CT的额定变比K＝I1/I2＝N2/N1，为原方与付方的匝数比。
对于理想CT：I1×N1＝I2×N2，I1：I2＝N2：N1当原方I1为1个电流时，付方产生I2＝（I1×N1/N2）个电流。
但在理论计算中常将付方电流I2进行归一化，即将I2归一化为归算电流I2’：I2’＝I2×K＝I2×N2/N1这样当原方电流I1为1个电流时，付方I2’也为1个电流，这样可以将CT简化为图2所示的T型网路等效电路用于计算。
下面为了描述方便归算电流I2’用符号I2来表示。
二、电流互感器的磁饱和特性带铁芯的电流互感器的结构形式是原方绕组和副方绕组通过一个共同的铁芯进行互感耦合。
正常工作时铁芯的磁通密度B很低，激磁电流Ij很小，故I2＝I1－Ij≈I1，I2与I1的误差极小。
当发生短路时原方短路电流将变得很大，使磁通密度B大大增加，Ij也相应增加。
在磁通密度B不很大时，Ij基本与B成线性增长，但B增加到一定程度后将出现饱和现象，磁通增加将变得困难，这时增加Ij并不能使磁通成线性增加，而是增加Ij时B增加越来越少。
磁通密度B与激磁电流Ij的关系曲线如图3，当B增加到一定程度后将出现饱和，这时Ij将急剧增大，于是I2＝I1－Ij就会出现较大误差。
这就是铁心饱和导致互感器出现大的传导误差的原理。
图3大的激磁电流Ij将会产生很大的功率Ij×U1，这个功率会使CT产生高的热量，达到一定程度还可能烧毁电流互感器；磁场由小变大产生的磁场交变引起大的磁力，从而导致铁心和硅钢片震动，所以我们经常能听到CT发出嗡嗡的声音。
电流互感器的精度
电流互感器的精度5P20，表示当一次侧电流为CT一次侧额定电流的20倍时，CT的复合误差能保证在5%以内。
这是保护级CT的精度要求。
一、精度等级定义互感器的精度是制造时就规定好的。
常用的精度是0.1级、0.5级、10P级。
不同的负载使用不同的精度。
计量要求准确，使用0.1级。
当发生短路时，电流很大、考虑互感器线圈的磁饱和问题，所以保护一般选择10P级。
测量选用0.5级。
5P10,5P20,10P10,10P20是电流互感器保护用绕组的准确级标示。
以该准确级在额定准确限值一次电流下所规定的最大允许复合误差百分数标称，其后标以字母“P”(表示保护)。
保护用电流互感器的标准准确级有：5P和10P。
例如5P10后面的10是准确限值系数，5P10表示当一次电流是额定一次电流的10倍时，该绕组的复合误差≤±5%5P20表示当一次电流是额定一次电流的20倍时，该绕组的复合误差≤±5%测量用电流互感器的标准准确级有:0.1,0.2,0.5,1,3,5。
特殊使用要求的电流互感器的准确级有0.2S和0.5S。
带S的是特殊电流互感器，要求在1％－120％负荷范围内精度足够高，一般取5个负荷点测量其误差小于规定的范围；0.2，0.5等一般就是测量线圈，要求误差20％－120％负荷范围内精度足够高，一般取4个负荷点测量其误差小于规定的范围（误差包括比差和角差，因为电流是矢量，故要求大小和相角差）。
而5P，10P是保护用电流互感器的精度要求，即要求在短路电流下复合误差小于一定的值，5P即小于5％，10P即小于10％。
另外还有一种保护用CT，即差动保护用CT，采用D级电流互感器，这是一种非标准的准确级。
其特点是CT的抗饱和特性非常好，在短路情况下，不会像其他保护用CT一样容易饱和。
所以电流互感器根据用途规定了不同的准确度，也就是不同电流范围内的误差精度。
电流互感器(PT)准确级
电流互感器的准确级一：电流互感器的准确级电流互感器根据测量误差的大小可划分为不同的准确级。
准确级是指在规定的二次负荷变化范围内，一次电流为额定值时的最大电流误差。
带S（special特殊）特殊电流互感器，要求再1%——120%负荷范围内精度足够高，一般取5个负荷点测量其误差小于规定的范围，不带S的是取4个负荷点测量其误差小于规定的范围。
0.2级和0.2S级圴是针对测量用电流互感器，其最大的区别是在小负荷时，0.2S级比0.2级有更高的测量精度；主要是用于负荷变动范围比较大，而有些时候几乎空载的场合。
在实际负荷电流小于额定电流的30%时，0.2S级的综合误差明显小于0.2级电流互感器。
准确级一次电流为额定的百分数（%）误差限值二次负荷变化范围电流误差（%）相位差（’）0.2 1020100—120 ±0.5±0.35±0.2±20±15±10（0.25-1）S2n0.5 1020100—120±1±0.75±0.5±60±45±301 10 ±2 ±12020 100—120 ±1.5±1±90±603 50—120 ±3 不规定（0.5-1）S2n二：保护型准确级保护用电流互感器按用途分为稳态保护用（P代表保护）和暂态保护用（TP）两类。
1、护用电流互感器的准确级常用的有5P和10P。
由于短路过程中I1和I2的关系复杂，故保护级的准确级是以额定准确限值一次电流下的误差标称的。
所谓额定准确限值一次电流即一次电流为额定一次电流的倍数。
5P20的含义为：该保护CT一次流过的电流在其额定电流的20倍以下时，此CT的误差应小于±5％。
准确级电流误差（%）相位差（’）复合误差（%）在额定准确限值一次电流下在额定一次电流下5P ±1 ±60 510P ±3 - 102、暂态保护用电流互感器的准确级分为TPX、TPY、TPZ。
关于电流互感器10%误差
关于电流互感器10%误差计算参考国调中心《电力系统继电保护实用技术问答》（第二版） 根据电流互感器伏安特性试验数据计算1.计算所用公式（1）对于110kV 以上电流互感器，取二次绕组漏抗22R Z =，2R 为电流互感器二次绕组直流电阻。
（2） N e I I m 21010=，式中N I 2为CT 二次额定电流；e I 为折算到二次的电流互感器励磁电流。
（3）我们考虑的是：在电流互感器一、二次电流误差等于10%情况下允许的二次负载阻抗。
因此，将一次电流折算到二次侧看成是10倍的励磁电流。
如果一、二次电流误差等于10%时，二次电流就相当于9倍的励磁电流。
计算在9倍励磁电流下、饱和点的允许二次负载阻抗。
所以计算公式为：）（2222109199Z I U Z I Z I U Z I E Z ee e e en -=--=-=，式中2Z I U E e -=为励磁电压。
cn Z 为饱和电压下的允许二次负载阻抗。
U ：为伏安特性试验数据中的电压，计算时取饱和点的电压。
e I ：为伏安特性试验数据中的电流，计算时取对应于饱和点电压的电流。
2.计算最大短路电流倍数计算电流互感器安装处所通过的最大短路电流，除以电流互感器一次额定电流，算出最大短路电流倍数。
电流互感器一次额定电流就是铭牌上规定的，如：2500/1，1250/1等，额定电流就是2500A或1250A。
最大短路电流要查看综合电抗计算表或电厂实际计算的数值。
一般基建调试时设计院有一张综合电抗计算表，上面设置了几个短路点，标出了系统及各机组提供的最大短路电流。
3.用计算出的饱和电压下的允许二次负载阻抗，除以最大短路电流倍数，得出允许的二次负载阻抗。
与实测二次负担的阻值比较，应大于实测二次负担实测值，10%误差即满足要求。
电流互感器准确级
电流互感器的准确级一：电流互感器的准确级：电流互感器根据测量误差的大小可划分为不同的准确级。
准确级是指在规定的二次负荷变化范围内，一次电流为额定值时的最大电流误差。
带S（special特殊）特殊电流互感器，要求再1%——120%负荷范围内精度足够高，一般取5个负荷点测量其误差小于规定的范围，不带S的是取4个负荷点测量其误差小于规定的范围。
0.2级和0.2S级圴是针对测量用电流互感器，其最大的区别是在小负荷时，0.2S级比0.2级有更高的测量精度；主要是用于负荷变动范围比较大，而有些时候几乎空载的场合。
在实际负荷电流小于额定电流的30%时，0.2S级的综合误差明显小于0.2级电流互感器。
准确级一次电流为额定的百分数（%）误差限值二次负荷变化范围电流误差（%）相位差（’）0.2 1020100—120±0.5±0.35±0.2±20±15±10（0.25-1）S2n0.5 1020100—120±1±0.75±0.5±60±45±301 1020100—120±2±1.5±1±120±90±603 50—120 ±3 不规定（0.5-1）S2n二：保护型准确级：保护用电流互感器按用途分为稳态保护用（P代表保护）和暂态保护用（TP）两类。
1、护用电流互感器的准确级常用的有5P和10P。
由于短路过程中I1和I2的关系复杂，故保护级的准确级是以额定准确限值一次电流下的误差标称的。
所谓额定准确限值一次电流即一次电流为额定一次电流的倍数。
5P20的含义为：该保护CT一次流过的电流在其额定电流的20倍以下时，此CT的误差应小于±5％。
准确级电流误差（%）相位差（’）复合误差（%）在额定准确限值一次电流下在额定一次电流下5P ±1 ±60 510P ±3 - 102、暂态保护用电流互感器的准确级分为TPX、TPY、TPZ。
电流互感器的误差曲线和准确限制系数校核
我们进行电流互感器试验时，可测试变比、角差、比差、伏安特性曲线等，若需更加精准地了解CT性能，还需对不饱和电感、剩磁系数、二次时间常数、磁滞曲线、极限电动势、准确限制系数、误差曲线等参数进行计算分析。
此次我们主要介绍保护类CT如何利用误差曲线与准确限制系数来进行CT校核。
复合误差：稳态情况下，一次电流瞬时值与二次电流瞬时值乘以额定电流比（变比），两者之差的方均根值。
误差曲线：保护用电流互感器在短路电流流过一次绕组时，向二次侧传递电流信息，为保证继电保护装置正确动作，互感器必须有一定的准确度，即复合误差不超过限值，这个限值有5％和10％两种。
保持误差限值不变，一次电流倍数与二次负荷的关系曲线通常称为误差曲线。
注：CT在过电流情况下，由于励磁电流波形畸变，二次电流不再是正弦波，无法直接通过电流误差和相位差规定CT误差特性，需要用到复合误差。
准确限制系数（Kalf或者ALF）：稳态情况下，CT能满足复合误差要求的最大一次电流值（Ipal）与额定一次电流（Ipn）之比，Kal=Ipal/Ipn。
准确限制系数标准值一般有：5、10、20、30、40。
如CT铭牌标注10P30，则准确级为10P，准确限制系数为30，短路电流不超过30倍的IN，CT的复合误差不会超过10%。
△5%误差曲线△5%误差数据1、如何使用误差曲线判断CT性能？1）根据实测二次负荷值，对照误差数据表格或者误差曲线查找比对。
2）用励磁特性数据推导误差曲线。
M=I1M/I1N=Kn×I1/Kn×I2N=10I0/I2NI1M：一次侧最大短路电流、I1N：一次侧额定电流、I2N：二次侧额定电流、I2：二次电流、I0：励磁电流、Z2：二次绕组阻抗、E0：二次绕组感应电动势、Kn：额定电流比。
ZB：10%误差时，允许的最大负荷阻抗、M：一次最大短路电流倍数。
2、如何获得误差曲线？△接线图△参数设置此次我们使用CTP-120P 互感器测试仪进行测试，测试结果分析：举例：CT铭牌标注5P10，查5%误差曲线得最大允许二次阻抗为2.8Ω，可通过实际二次阻抗实测值判断CT性能是否满足保护要求。
电流互感器CT10%误差特性分析方法
电流互感器10%误差分析及其实测方法电流互感器10%误差分析通常有两种方法：一种是根据制造厂商提供的)(10en Z f m =电流互感器10%误差曲线，通过实测CT 二次负载阻抗Z fh ，如果Z fh 小于CT 允许二次最大负载Z en ，则误差满足要求，否则，应设法降低实际负载阻抗，直到满足要求为止；另一种是通过实测CT 伏安特性绘制)(10en Z f m =曲线，从而达到10%误差分析目的，具体方法如下：1 )(10en Z f m =电流互感器10%误差曲线分析1.1据系统参数，计算出CT 一次电流饱和倍数e D k ca I I K m 1max =。
其中max D I 为最大短路电流，e I 1为CT 一次额定电流，k K 可靠系数，各种保护k K 取值详见中国电力出版社出版的《电力系统继电保护实用技术问答》（第二版）P129（以下简称《技术问答》）。
1.2电流电压法实测CT 二次阻抗1.2.1对于差动保护，由于外部故障时，差动继电器仅流过不平衡电流，故障电流不流过差动继电器，所以试验时应将差动继电器的线圈短接。
1.2.2对于星形连接，分别从CT 二次A-N 、B-N 、C-N 通入试验电压电流，得到每相负载阻抗I U Z =，计算CT 二次最大负载Z fh 时应取各相最大值。
1.2.3对于三角形接线，分别从AB 、BC 、CA 通入试验电压电流。
其中I U Z AB AB =，I U Z BC BC =, I U Z CA CA =,计算出A 、B 、C 相阻抗：2BCCA AB A Z Z Z Z -+=2CABC AB B Z Z Z Z -+=2ABCA BC C Z Z Z Z -+=1.2.4根据CT 二次接线方式和故障类型，确定CT 二次最大负载Z fh 。
一般情况下，J jx dx jx fh Z K Z K Z 21+=，J Z —继电器线圈阻抗，dx Z —连接导线阻抗，其它CT 接线方式最大负载Z fh 计算见《技术问答》P130，对于有差回路的差动保护02=jx K 。
测量用电流互感器检定规程
测量用电流互感器检定规程1、合用范围额定频率：50Hz；等级：0.001~1级：对象：测量用电流互感器。
2、技术规定2、1误差表达比值差：对0.005~0.001级采用10-6表达；对0.01级及以下采用%表达。
相位差：对0.005~0.001级采用（10-6rad，即弧度）表达；对0.01级及以下采用（'，即分）表达。
换算关系：π弧度=180︒；1︒=60（'）⨯=3438（'）1 rad（弧度）=100 crad（厘弧度）=180603.142、2误差规定误差必须在额定频率、额定功率因数和额定负荷的25%~100%之间才故意义。
对于“S”级互感器，额定二次电流必须为5A，本规程规定的误差极限才故意义。
假如二次电流为1A，则其“S”级无意义。
下限负荷规定：额定负荷的1/4，但对于额定二次电流为5A、额定负荷为5V A的互感器，下限负荷为2.5V A，有的互感器在名牌上特别规定下限负荷为3.75V A。
2．3互感器的实际误差不应超过误差极限值连线所形成的折线范围。
3、标准器标准电流互感器的规定如下：A、要比被检电流互感器高两个准确度级别，而实际误差应是被检电流互感器误差极限的1/5。
例如：检定0.5级电流互感器，至少应选用0.1级的标准电流互感器，且标准电流互感器在5%I N和20%I N的比值误差不超过±0.3%和±0.15%；相位误差不超过18（'）和9（'），0.1级标准电流互感器在5%I N和20%I N下相位差分别是15（'）和8（'），满足规定。
对于检定0.2S级电流互感器，标准器应选用0.02级及以上的标准电流互感器；0.5S级电流互感器，标准器应选用0.05级及以上的标准电流互感器B、假如标准电流互感器只比被检电流互感器高一个准确度级别，则检定结果应进行误差修正。
标准电流互感器的实际误差不超过被检电流互感器误差极限的1/2。
互感器精度等级
互感器精度等级
精度等级0.2、0.2S、0.5、0.5S都是对互感器所给定的准确等级。
互感器在规定使用条件下的误差应该在规定限度内。
1.电流互感器（测量用）
对于0.1、0 .2、0 .5级和1级测量用电流互感器，在二次负荷欧姆值为额定负荷值的25%-100%之间的任一值时，其额定频率下的电流误差和相位误差不超过下表所列限值。
对于0.2S和0.5S级测量用电流互感器，在二次负荷欧姆值为额定负荷值的25% -100%之间任一值时，其额定频率下的电流误差和相位误差不应超过下表所列限值。
2.电压互感器（测量用）
测量用电压互感器在额定频率及80%～120%额定电压间的任一电压和功率因数为0.8(滞后)的 25%～100%额定负荷中之任一值下，各标准准确级的电压误差和相位差应不超过下表所列限值。
3.电流互感器（保护用）
保护用电流互感器的准确级，以该准确级在额定准确限值一次电流下所规定的最大允许复合误差百分数标称，其后标以字母“P”(表示保护)。
保护用电流互感器的标准准确级有：5P和10P。
例如5P10，后面的10是准确限值系数，5P10表示当一次电流是额定一次电流的10倍时，该绕组的复合误差≤±5%。
其误差限值见下表：
4.电压互感器（保护用）
保护用电流互感器的准确级，以该准确级在额定准确限值一次电流下所规定的最大允许复合误差百分数标称，其后标以字母“P”(表示保护)。
保护用电流互感器的标准准确级有：5P和10P。
例如5P10，后面的10是准确限值系数，5P10表示当一次电流是额定一次电流的10倍时，该绕组的复合误差≤±5%。
其误差限值见下表：。
电流互感器误差限值
互感器误差校验有关事项
3.继保绕组误差限值
5P--1级测量5%综合误差，即比差应少于1%；
10P--3级测量10%综合误差，即比差应少于3%；
4. 关于退磁
最佳的退磁方法应按厂家在标牌上的标注的或技术文件中所规定的退磁方法和要求为宜。
如果制造厂未做规定，可根据具体情况，在下面介绍的方法中选一合适的方法进行退磁。
4.1 开路退磁法
在一次（或二次）绕组中选择其匝数较少的一个绕组通以10%的额定一次（或二次）电流，在其它绕组均开路的情况下，平稳、缓慢地将电流降至零。
退磁过程中应在较小的电流值下进行退磁。
4.2 闭路退磁法
在二次绕组上接一个相当于额定负荷10-20倍的电阻（考虑足够容量），对一次绕组通以工频电流，由零增至1.2倍的额定电流，然后均匀缓慢地降至零。
对具有两个或两个以上二次绕组的电流互感器进行退磁时，若所有二次绕组均与同一个铁心交链，其中一个二次绕组接退磁电阻，其它的二次绕组应开路。
5. 在检定中，当电流互感器的一次绕组中通有电流时，严禁断开二次回路。
7.摘自《测量用电流互感器》（JJG313-1994）及《测量用电压互感器》（JJG314-1994）。
电流互感器10%误差介绍
我们(wǒ men)仍以上述实例为例
一次电流
1200A 二次电流
5A
二次漏抗
0.76欧
Ｉ
0.5 1
2
4
5
6
8
10
Ｕ
280 290
298 300 306 308 310 311
拐点电压Ug约280V，二次漏抗为0.76欧姆(ōu mǔ)，实测负
载阻抗为1.96欧姆。计算故障电流容许倍数：
K
m
280 5(1.96 0.76)
共二十四页
子箱进行，如图所示，用试验仪在AN间通入交流电流I，测量 两端电压U，电压处以电流即可得伏在测量阻抗。
– 测量的负载阻抗比允许阻抗小则合格。
Z
U I
共二十四页
电流(diànliú)互感器10％误差校验
实例：一台220kV电流互感器测得伏安(fú ān)特性及参数如
下
一次电流
1200A 二次电流
5A
• 这两个参数我们可以通过试验得到。试验可分三步进行。 • 第一步：二次漏抗测量 • 由于现场测试电流互感器漏抗比较困难，一般可按经验公式计算，
ZII=（1～3）R2，R2二次绕组内阻，可用万用表直接测量得到。
• 第二步：励磁阻抗测量 – 作电流互感器伏安特性曲线
• 方法：互感器一次侧开路，在二次侧加电压，开始 加压时互感器端口电压线性增加，电流（励磁电流） 很小，当电压加到互感器接近饱和时，互感器端口 电压变化(biànhuà)较缓慢，电流增加特快，其典型曲线 如图所示。
流只有一侧电流的90％（标幺值），另外(lìnɡ wài)10％（标幺值） 流到了励磁回路。
共二十四页
电流互感器10％误差校验
浅析电流互感器10%误差曲线的运用
浅析电流互感器10%误差曲线的运用摘要：电流互感器作为电力系统测量和保护俩个环节中的重要关键设备，对其可靠性，精密性，正确率的要求是非常严格的，对电流互感器10%误差曲线的正确理解和认识能够很好的加以应用解决以上问题。
关键词：电流互感器：误差曲线：保护：变比Abstract:Current transformer in power system measurement and protection are two important aspects in key equipment, the reliability, precision, accuracy requirement is very strict, the 10% error curve of current transformers of proper understanding and understanding can well be applied to solve the above problems.Key words: current transformer error curve::: protection ratio电流互感器按其用途可分为测量和保护两个级别。
当系统发生故障，流过互感器一次线圈的电流为短路电流时，其铁芯会迅速饱和激磁电流增大，这样，其误差就会超过准确级所允许的数值，而继电保护装置恰在此时需要正确动作，以切除故障。
因此，对用于继电保护的电流互感器规定其最大允许电流误差不得超过±10％。
电流互感器的l0％误差曲线是指电流互感器在电流误差10％的前提下，一次电流ID与额定电流Ile的比值(即m=ID／Ile)与二次负载Z2的关系曲线，如图1所示。
不同类型、变比的电流互感器各有自己的10％误差曲线(制造厂供)。
电流互感器的l0％误差曲线有下列用途：1•确定负载由l0％误差曲线可知，电流互感器的电流误差是一次电流和二次负载阻抗的函数，因此可根据l0％误差曲线可确定二次负载阻抗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
互感器误差校验有关事项
3.继保绕组误差限值
5P--1级测量5%综合误差，即比差应少于1%；
10P--3级测量10%综合误差，即比差应少于3%；
4. 关于退磁
最佳的退磁方法应按厂家在标牌上的标注的或技术文件中所规定的退磁方法和要求为宜。
如果制造厂未做规定，可根据具体情况，在下面介绍的方法中选一合适的方法进行退磁。
4.1 开路退磁法
在一次（或二次）绕组中选择其匝数较少的一个绕组通以10%的额定一次（或二次）电流，在其它绕组均开路的情况下，平稳、缓慢地将电流降至零。
退磁过程中应在较小的电流值下进行退磁。
4.2 闭路退磁法
在二次绕组上接一个相当于额定负荷10-20倍的电阻（考虑足够容量），对一次绕组通以工频电流，由零增至1.2倍的额定电流，然后均匀缓慢地降至零。
对具有两个或两个以上二次绕组的电流互感器进行退磁时，若所有二次绕组均与同一个铁心交链，其中一个二次绕组接退磁电阻，其它的二次绕组应开路。
5. 在检定中，当电流互感器的一次绕组中通有电流时，严禁断开二次回路。
7.摘自《测量用电流互感器》（JJG313-1994）及《测量用电压互感器》（JJG314-1994）。
