搪瓷反应釜破损了自己来修补!

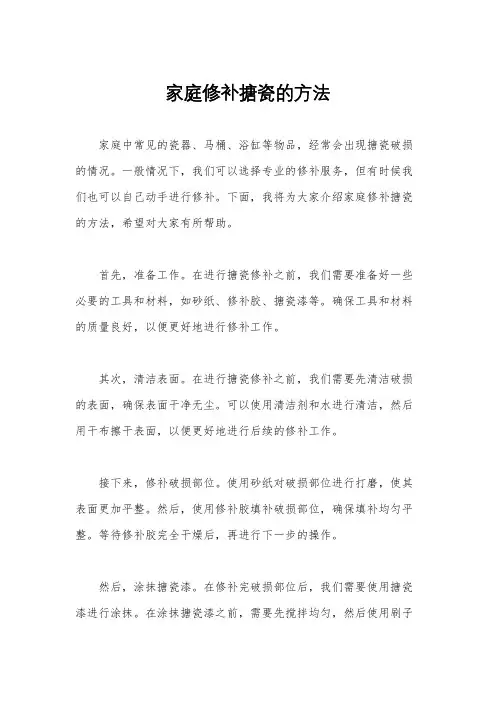

家庭修补搪瓷的方法
家庭修补搪瓷的方法
家庭中常见的瓷器、马桶、浴缸等物品，经常会出现搪瓷破损的情况。
一般情况下，我们可以选择专业的修补服务，但有时候我们也可以自己动手进行修补。
下面，我将为大家介绍家庭修补搪瓷的方法，希望对大家有所帮助。
首先，准备工作。
在进行搪瓷修补之前，我们需要准备好一些必要的工具和材料，如砂纸、修补胶、搪瓷漆等。
确保工具和材料的质量良好，以便更好地进行修补工作。
其次，清洁表面。
在进行搪瓷修补之前，我们需要先清洁破损的表面，确保表面干净无尘。
可以使用清洁剂和水进行清洁，然后用干布擦干表面，以便更好地进行后续的修补工作。
接下来，修补破损部位。
使用砂纸对破损部位进行打磨，使其表面更加平整。
然后，使用修补胶填补破损部位，确保填补均匀平整。
等待修补胶完全干燥后，再进行下一步的操作。
然后，涂抹搪瓷漆。
在修补完破损部位后，我们需要使用搪瓷漆进行涂抹。
在涂抹搪瓷漆之前，需要先搅拌均匀，然后使用刷子
或滚筒进行涂抹。
确保涂抹均匀，避免出现刷痕或滴痕。
最后，等待干燥。
在涂抹搪瓷漆后，需要等待一定的时间让其完全干燥。
在等待的过程中，避免触摸或移动修补部位，以免影响修补效果。
总的来说，家庭修补搪瓷的方法并不复杂，只要掌握了正确的操作步骤和技巧，就能够很好地完成修补工作。
在进行修补时，一定要耐心细心，确保每个步骤都做到位。
希望以上介绍的方法能够帮助到大家，让大家在家庭中遇到搪瓷破损问题时能够得到有效的解决。

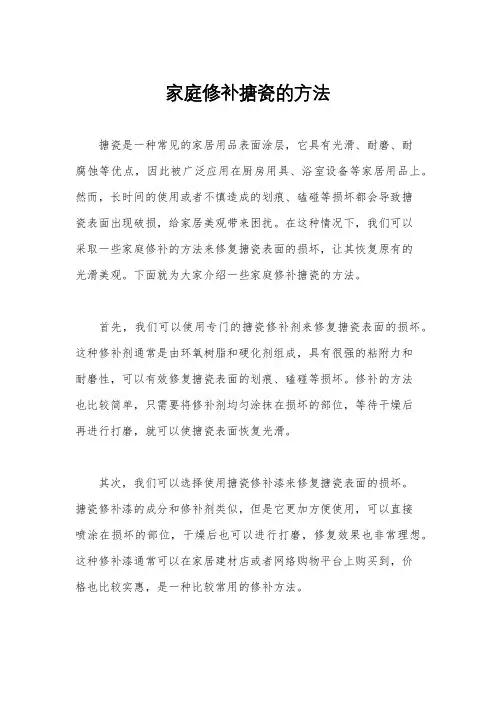

家庭修补搪瓷的方法
家庭修补搪瓷的方法搪瓷是一种常见的家居用品表面涂层，它具有光滑、耐磨、耐腐蚀等优点，因此被广泛应用在厨房用具、浴室设备等家居用品上。
然而，长时间的使用或者不慎造成的划痕、磕碰等损坏都会导致搪瓷表面出现破损，给家居美观带来困扰。
在这种情况下，我们可以采取一些家庭修补的方法来修复搪瓷表面的损坏，让其恢复原有的光滑美观。
下面就为大家介绍一些家庭修补搪瓷的方法。
首先，我们可以使用专门的搪瓷修补剂来修复搪瓷表面的损坏。
这种修补剂通常是由环氧树脂和硬化剂组成，具有很强的粘附力和耐磨性，可以有效修复搪瓷表面的划痕、磕碰等损坏。
修补的方法也比较简单，只需要将修补剂均匀涂抹在损坏的部位，等待干燥后再进行打磨，就可以使搪瓷表面恢复光滑。
其次，我们可以选择使用搪瓷修补漆来修复搪瓷表面的损坏。
搪瓷修补漆的成分和修补剂类似，但是它更加方便使用，可以直接喷涂在损坏的部位，干燥后也可以进行打磨，修复效果也非常理想。
这种修补漆通常可以在家居建材店或者网络购物平台上购买到，价格也比较实惠，是一种比较常用的修补方法。
另外，对于一些小面积的搪瓷表面损坏，我们还可以尝试使用搪瓷修补笔来进行修复。
搪瓷修补笔通常是由修补漆和修补剂混合而成，使用起来非常方便，可以直接在损坏的部位进行涂抹修复，而且颜色也比较容易搭配，可以满足不同颜色搪瓷表面的修复需求。
总的来说，家庭修补搪瓷的方法有很多种，我们可以根据实际情况选择合适的修复方式。
不过在进行修复之前，我们需要做好相应的准备工作，比如清洁搪瓷表面、确保表面干燥等，这样可以提高修复效果。
另外，在使用修复剂或者漆之后，也需要注意通风和安全，避免对身体造成伤害。
希望以上介绍的家庭修补搪瓷的方法对大家有所帮助，可以让搪瓷表面的损坏得到有效修复，延长家居用品的使用寿命。
搪瓷反应釜操作温度及修补的五个注意事项

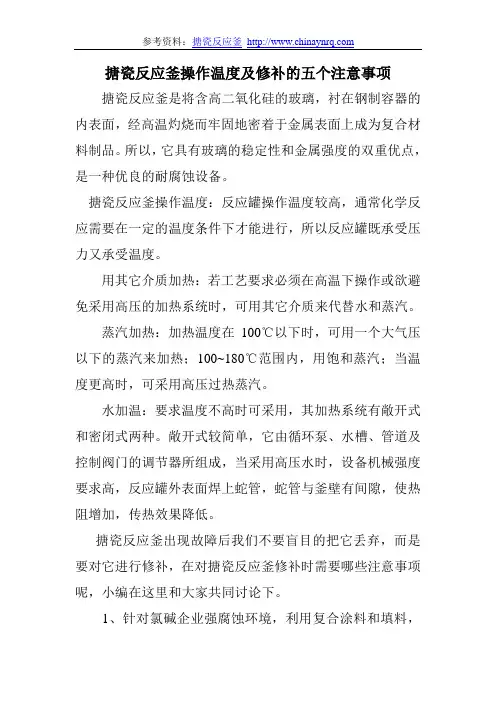

搪瓷反应釜操作温度及修补的五个注意事项
搪瓷反应釜是将含高二氧化硅的玻璃，衬在钢制容器的内表面，经高温灼烧而牢固地密着于金属表面上成为复合材料制品。
所以，它具有玻璃的稳定性和金属强度的双重优点，是一种优良的耐腐蚀设备。
搪瓷反应釜操作温度：反应罐操作温度较高，通常化学反应需要在一定的温度条件下才能进行，所以反应罐既承受压力又承受温度。
用其它介质加热：若工艺要求必须在高温下操作或欲避免采用高压的加热系统时，可用其它介质来代替水和蒸汽。
蒸汽加热：加热温度在100℃以下时，可用一个大气压以下的蒸汽来加热；100~180℃范围内，用饱和蒸汽；当温度更高时，可采用高压过热蒸汽。
水加温：要求温度不高时可采用，其加热系统有敞开式和密闭式两种。
敞开式较简单，它由循环泵、水槽、管道及控制阀门的调节器所组成，当采用高压水时，设备机械强度要求高，反应罐外表面焊上蛇管，蛇管与釜壁有间隙，使热阻增加，传热效果降低。
搪瓷反应釜出现故障后我们不要盲目的把它丢弃，而是要对它进行修补，在对搪瓷反应釜修补时需要哪些注意事项呢，小编在这里和大家共同讨论下。
1、针对氯碱企业强腐蚀环境，利用复合涂料和填料，
克服单一涂料的不足；
2、防腐蚀设计时间尽量提前安排，给干燥固化留有充分时间；
3、安全措施是保证防腐蚀施工质量的关键因素之一，不容忽视，一定要落实到位；
4、严格施工工艺，以保证施工质量。
5、涂层设计一定要有足够的道数，这样才能保证涂膜厚度；
感谢用您百忙之中来观看此文章，以上内容仅供大家参考，如有疑问，欢迎来电咨询，谢谢！。
搪瓷反应釜腐蚀穿孔的修复方法
搪瓷反应釜腐蚀穿孔的修复方法
搪瓷反应釜是一种常见的化工设备，具有耐腐蚀、耐高温等特点，但是长期使用后也难免会出现穿孔和腐蚀等问题，这些问题需要及时修复，以保证设备的正常运行和使用寿命。
本文将介绍一种搪瓷反应釜腐蚀穿孔的修复方法。
需要对搪瓷反应釜的腐蚀穿孔进行彻底的清洗和处理。
清洗时应使用专业的清洗剂，去除设备表面的油污和污渍等杂质。
处理时，应先对穿孔和腐蚀部位进行打磨和切割，将较深的腐蚀层和穿孔部位切除，直至达到健康金属的部位。
接下来，需要进行填补和修复。
填补和修复时，可以使用环氧树脂材料。
环氧树脂材料具有高强度、高粘度和高耐腐蚀性等特点，能够有效地填补搪瓷反应釜的穿孔和腐蚀部位，保证设备的正常运行和使用寿命。
具体操作步骤如下：
1.将环氧树脂材料按照一定比例混合均匀，注意不要过量。
混合时应使用专业的搅拌器或手动搅拌棒，保证混合均匀。
2.将混合好的环氧树脂材料涂抹在穿孔和腐蚀部位，填补松散的材料和凸起的部位。
注意涂抹时要均匀，以免出现气泡或裂纹等问题。
3.等待环氧树脂材料干燥固化，时间一般为24小时左右。
在干燥固
化前，应避免设备与其他物体接触或碰撞。
4.等待环氧树脂材料干燥固化后，需要进行打磨和光洁处理，以免影响设备表面的美观和使用寿命。
5.最后，需要进行严格的检测和试运行，确保设备的运行状态和使用效果符合要求。
搪瓷反应釜的腐蚀穿孔修复需要采用专业的环氧树脂材料，并严格按照操作规程进行操作，以保证设备的正常运行和使用寿命。
同时，也需要定期对设备进行检测和维护，以延长设备的使用寿命和保证生产效率。
搪瓷釜修补方案
搪瓷釜修补方案
搪瓷釜是一种非常耐用的厨房设备，但是由于长时间的使用或不慎造成的损坏，可能会需要修补。
下面是一个搪瓷釜修补的简单方案：
材料：
1. 研磨纸或砂纸（400-600粒度）
2. 温水和中性清洁剂
3. 搪瓷喷漆
4. 非金属刷子
5. 干净的抹布
步骤：
1. 首先，将搪瓷釜彻底清洁干净。
使用温水和中性清洁剂擦拭表面，确保没有残留的油脂或食物残渣。
2. 接下来，使用研磨纸或砂纸轻轻磨砂搪瓷釜表面的损坏区域。
注意不要用力过大，以免进一步损坏表面。
3. 清洁研磨后的区域，确保无尘和油脂。
可以使用湿抹布擦拭表面，然后用干净的抹布擦干。
4. 搪瓷喷漆要求使用清洁剂，因此请仔细阅读产品说明，并按照说明正确设置和使用喷漆。
在使用喷漆之前，可以先在其他表面进行试喷。
5. 喷漆时，保持距离表面约15-30厘米，均匀地喷涂损坏的区
域。
如果需要多层涂抹，每层之间要等待干燥时间（根据产品说明）。
6. 修补完成后，给搪瓷表面一定的干燥时间。
根据产品说明，大部分喷漆需要24小时以上的干燥时间。
请注意，这只是一个简单的修补方案，适用于一些较小的搪瓷损坏。
如果搪瓷釜有大面积损坏或严重破损，建议咨询专业维修人员。
另外，使用喷漆时应注意安全，保持通风良好，并避免直接接触喷漆。
搪瓷反应釜修复标准
搪瓷反应釜修复标准
搪瓷反应釜修复的标准主要包括以下几个方面：
1. 表面修复：搪瓷反应釜表面出现破损、划痕或脱落等情况时，需要进行修复。
修复的标准是修复后的表面应平整、光滑，无明显痕迹，并且与原有搪瓷层颜色、质感一致。
2. 搪瓷层修复：搪瓷反应釜搪瓷层出现脱落、剥落或破损等情况时，需要进行修复。
修复的标准是修复后的搪瓷层应牢固、平整，无明显破损或脱落，并且与原有搪瓷层颜色、质感一致。
3. 密封性修复：搪瓷反应釜密封性能出现问题时，需要进行修复。
修复的标准是修复后的密封性能应符合设计要求，无泄漏现象。
4. 防腐蚀修复：搪瓷反应釜出现腐蚀情况时，需要进行修复。
修复的标准是修复后的部位应无腐蚀现象，并且具有良好的防腐蚀性能。
5. 安全性修复：搪瓷反应釜出现安全隐患时，需要进行修复。
修复的标准是修复后的反应釜应符合相关安全标准和规定，确保使用过程中的安全性。
需要注意的是，搪瓷反应釜的修复应由专业的搪瓷修复公司或技术人
员进行，确保修复质量和效果。
修复过程中应严格按照相关规范和操作要求进行，确保修复后的搪瓷反应釜能够正常使用并具有良好的性能。
搪瓷破损分析与搪瓷快速修复
搪瓷釜破损分析与搪瓷快速修复一．概况搪瓷釜因其具有优良的耐腐蚀性能和良好的加工性能，而且表面光滑，因而广泛用于化工、医药、染料、农药、有机合成、石油、食品和国防工业生产和科学研究中的反应、蒸发、浓缩、合成、氯化、硝化等。
但由于其材料特性和制造加工及使用、运输、安装、检修时不注意，都容易造成破损，使之成为易损品。
一个搪瓷釜价值几万元，由于局部爆瓷而报废十分可惜。
采取适当维修，设备仍能使用，具有很好的实际意义和可观的经济效益。
本文对搪瓷釜的破损原因进行分析，找到预防方法，并提出修复措施，可供搪瓷釜制造厂家和广大用户参考。
二．搪瓷釜的破损原因及预防措施：搪瓷釜是将含硅量高的瓷釉喷涂到低碳钢胎表面，经900 ℃左右的高温焙烧，使瓷釉密着于金属钢胎表面而形成，由于这两种材料的机械性能和物理性能各不相同，因此搪瓷釜的破损原因也多样，一般有以下几种原因：（一）机械损坏搪瓷抗冲击力非常差，任何金属、硬物对其进行撞击均会导致搪瓷破损。
因此搪瓷釜使用过程中严防任何金属、硬物掉进釜内，如遇堵料，必须用塑料棒疏通，检修时盖好锅盖，严防焊渣熔化瓷面出现小坑或爆瓷。
（二）热应力损坏搪瓷釜经900℃高温焙烧，冷却后搪瓷与钢板粘结在一起。
由于搪瓷的线膨胀系数和延伸率小于钢板，因此冷却后搪玻璃的变形量小于钢板的变形量，搪瓷受到钢板的约束产生压应力。
搪瓷釜制成后，其搪玻璃即存在预压缩应力，而钢板则存在预拉伸应力。
由于预应力与线膨胀系数和延伸率相关，线膨胀系数和延伸率与温度又密切相关，因此搪瓷釜的工作温度对搪瓷釜的使用影响很大。
如果因温度变化大而使搪瓷产生的应力超过其使用应力，搪瓷将被破坏。
因此搪瓷釜搪瓷层遇冷、热急变，极易爆瓷。
因此搪瓷釜有耐温限制：温度200℃，耐温急变：冷冲击<1IO~C，热冲击<120℃。
投料时物料温度与釜体温差太大以及升温时蒸汽过猛、降温太急也能导致爆瓷。
因此搪瓷釜在使用中升、降温要缓慢、均匀，分级冷却。
搪瓷反应釜的修补要领
搪瓷反应釜的修补要领目录一．搪瓷反应釜用处大但易受损二．搪瓷反应釜怎样修补一．搪瓷反应釜用处大但易受损搪瓷反应釜在化工产业广泛应用，它是密封式反应设备，既可以可以进行物理反应也可以进行化学反应，如缩合、烃化、氢化等等都可以用搪瓷反应釜来完成。
不过，搪瓷反应釜固然具有优秀的机械性能，但是因为搪瓷层与不锈钢罐体的缩胀系数不同，而且搪瓷材料本身的脆性问题所以就导致搪瓷反应釜容易损坏。
搪瓷反应釜的重要性已经不言而喻，如果搪瓷反应釜一旦损坏，那么就会造成大范围停产造成巨大损失。
当搪瓷反应釜的受损米娜及较大时，我们就需要将它送到生产厂家那里进行修复，不过若是损坏面积较小而搪瓷修复成本较高，所以这时候通常采取修补材料进行修复。
二．搪瓷反应釜怎样修补改性环氧树脂是很常用的搪瓷反应釜修复材料，在搪瓷反应釜的修复过程中，修复剂能否与搪瓷反应釜的破损处完美粘结是搪瓷反应釜修复成败的关键所在。
因此，在使用改型环氧树脂进行修复的时候后，对于搪瓷反应釜的破损面要进行粗化处理，胶黏剂应对粘结口完全湿润，这样才能获得高强度粘结提高修复质量。
改性环氧树脂具体应该怎么用？首先，在修复搪瓷反应釜之前一定要对搪瓷反应釜的破损面进行清洁，确保不能有其他杂物和灰尘附着在搪瓷反应釜的破损处。
然后，用氧——乙炔火焰进行破损处烘烤，直至将其加热到200℃。
在烘烤过程中要注意，升温要缓慢，不要急速升温，因为破损的搪瓷层已经无法承受急热骤冷，加热要均匀，可以有规律的移动火焰烘烤点防止爆瓷。
烘烤之后等待自然冷却，再选择砂纸或者角向砂轮进行打磨，搪瓷反应釜暴露的金属表面要磨平，破损搪瓷面磨毛。
搪瓷面的打磨应当比破损面大一些，均匀的围绕破损面轮廓分布。
最后用无水乙醇在清洁的环境中进行清洗，晾干之后就可以进行修补工作。
搪瓷反应釜在修补之后不要立即使用，最低要经过24小时之后才可以进行设备的试运行，如果确认无误，方可进行正常的生产加工。
版权所有淄博密友化工官方网址：。
搪瓷反应釜复搪
搪瓷反应釜复搪搪瓷反应釜是一种用于工业反应和化学合成的设备。
它由外壳、内胆和加热系统组成，可以承受高温和高压的条件下进行反应。
然而，长期的使用和各种环境因素会导致瓷釉层损坏，从而影响反应效果和设备寿命。
针对这个问题，人们发明了复搪技术，通过重新涂覆新的瓷釉层来修复受损的反应釜。
复搪是一种特殊的表面涂层技术。
它使用瓷釉材料将表面重新涂覆，覆盖原有的损坏和磨损。
复搪技术可以使反应釜表面保持光滑，增强其耐腐蚀性和耐磨性，从而延长反应釜的使用寿命和提高反应效率。
复搪技术也有助于降低设备维护和更换的成本，并减少生产停机时间，提高生产效率和经济效益。
复搪技术的操作步骤如下：1.清洗反应釜表面，去除旧的瓷釉层和污垢。
2.将新的瓷釉涂料涂覆在反应釜表面上。
这个涂覆过程需要考虑到表面化学性质和粘附力，防止釉料脱落或老化。
3.在反应釜表面上进行前烘焙处理，以去除潮气和挥发性物质。
4.在烘焙过程中，将反应釜逐渐加热到所需温度并保持一段时间，使新的瓷釉层和钢制表面充分融合。
5.关掉加热系统并让反应釜冷却，完成复搪过程。
复搪不仅适用于反应釜的表面修复，还可以用于其他工业设备和器具的修复和保养。
复搪也可应用于新反应釜的表面处理，以增加其耐磨性和耐蚀性。
在复搪之前，需要评估反应釜表面的状况和所需涂层的性质，从而选择合适的瓷釉涂料和复搪方案，以确保其质量和效果。
总之，复搪技术是一种维护和保养反应釜的有效方法，可帮助扩大设备的使用寿命和提高生产效率。
对于需要进行复搪的反应釜，应根据其状况和所需涂层的性质，选用合适的瓷釉涂料和复搪方案，以确保其质量和效果。
搪瓷反应釜脱瓷如何快速修补？分享一种简单高效的维修方案
一、反应釜介绍搪瓷反应釜是将含高二氧化硅的玻璃，衬在钢制容器的内表面，经高温灼烧而牢固地密着于金属表面上成为复合材料制品。
所以它具有玻璃的稳定性和金属强度的双重优点，是一种优良的耐腐蚀设备。
搪瓷反应釜，分开式和闭式两种结构，开式为体盖分离，中间用垫子和卡子连接起来，一般是容积在5000L以下；闭式为体盖一体，一般容积在5000L以上。
这两种结构各有优势，开式拆卸比较方便，如果罐盖上的管口出现问题，则易于拆下单独修理，而闭式则密封性能要好。
一般来说，开式结构还有平焊对接式法兰连接和平盖式两种。
搪玻璃反应釜广泛地应用于化工、石油、医药、农药、食品等工业。
为了保证搪玻璃设备正常使用，现将其主要性能和安装。
二、企业存在的设备问题搪玻璃反应釜是在使用的过程中如果遇到了脱瓷的现象就需要及时的进行修复工作，因为脱瓷现象的损伤一般都是受到了外界机械损伤或者是环境带来的腐蚀，如果长时间不进行处理工作，损伤将会进一步加深影响到设备的使用。
上图是某制药企业反应釜的脱瓷图片三．脱瓷原因分析1当金属、硬物对其进行撞击均会导致反应釜破损出现小坑和爆瓷。
2搪瓷反应釜搪瓷遇冷、热聚变、应力超过其使用应力极易爆瓷。
3由于卷筒、冲压。
焊接产生大量的热应力，这些应力应在搪瓷前彻底消除，如消除不彻底会导致搪瓷爆瓷。
4搪瓷反应釜内搅拌伴有悬浮物的液体，悬浮物与搪瓷强烈的磨擦，同时悬浮物自身也会产生磨擦，这样就会产生大量净电荷，高净电荷对搪瓷层产生强烈的穿刺作用，从而导致脱瓷层点蚀。
5为了降低成本，有些厂家胚体采用Q235钢代用，直接导致钢材中的碳、硫在搪烧过程气化，使搪瓷层与基体间、搪瓷层内部形成大量气泡，导致搪瓷结合强度降低。
搪瓷层遇冷热急变，极易爆瓷。
所以搪瓷釜选用含碳、硫低的钢材做胚体能防止爆瓷。
四、修复工艺在发现搪玻璃反应釜出现脱瓷现象的时候大家要及时的进行修复工作，这不仅是为了防止设备进一步被损坏，而且还可以大大延长反应釜的使用寿命。
搪瓷反应釜修补剂及反应釜修复应用
搪瓷（搪玻璃）设备是含高硅量玻璃质釉，经900℃高温烧结附着于金属胎整体成型，表面结晶度高，耐腐蚀性能突出，广泛应用于化工、制药、食品加工等行业。
中文名搪瓷修补剂简介搪瓷（搪玻璃）设备词性名词分类修补剂目录1搪瓷修补剂产生背景2国产搪瓷修补剂及工艺流程3搪瓷修补剂的应用图片搪瓷修补剂产生背景搪瓷（搪玻璃）设备是含高硅量玻璃质釉，经900℃高温烧结附着于金属胎整体成型，表面结晶度高，耐腐蚀性能突出，广泛应用于化工、制药、食品加工等行业，但是其性脆、耐冲击性差，搪瓷层一旦破裂，很快就会形成设备的小阳极大阴极圆形状和放射状开槽腐蚀。
由于搪玻璃质釉成型条件苛刻，通常其制作均要经受强腐蚀介质，高温和恶劣化工环境，修补困难，造成很大损失，历来使用户困扰。
搪瓷（搪玻璃）表面硬而脆，机械强度很低，表面硬度比较大，受到冲击力的作用即行破碎。
设备在运输、安装的过程中，常常导致搪瓷表面出现脱瓷现象，造成罐体腐蚀而无法使用。
在传统修复方法无法实现快速有效解决搪瓷脱瓷的问题时，随着纳米复合材料研究的深入，其材料所具有的优越的粘着性能及均衡合理的化学、物理性能，完全满足设备的工艺要求，为企业节省大量的资金同时，优化企业的设备资源，确保企业机制的合理运行。
搪瓷修补剂的应用：化工行业大量使用的搪玻璃，由于介质的腐蚀性、反应条件忽冷忽热、运输、使用、人为等问题，总会出现这样那样的搪瓷层损坏，造成不必要的生产停止，如大面积脱落，建议只能返厂重新搪瓷。
搪瓷釜价格较高，微小损坏时没有必要整台设备更新，这就需要选用合适的修补法，用耐高温酸碱陶瓷涂料马上进行修补，否则，就会使反应釜被釜里溶剂腐蚀，搪瓷面的损坏会迅速扩大，并由此造成停产、安全事故及环境污染等不可预计的损失。
国产搪瓷修补剂及工艺流程国产搪瓷修补剂（两瓶装）500g一、产品说明：本产品属耐热化工防腐涂层、热交换器、冷凝器、反应罐、化学加工罐，泵的叶轮、壳体、水轮机叶片，可机加工遮盖面积为3平方米耐温-62-210度二、九朋新材料推荐施工和使用方法：·为保证涂装质量，请仔细阅读使用说明和产品对应的涂装规范。
搪瓷反应釜破损了自己来修补!
搪瓷反应釜局部损坏现场修补搪瓷釜的破损原因：搪瓷釜是将含硅量高的瓷釉喷涂到低碳钢胎表面，经900℃左右的高温焙烧，使瓷釉密着于金属钢胎表面而形成，由于这两种材料的机械性能和物理性能各不相同，因此搪瓷釜的破损原因也多样，一般有以下主要原因：1)机械损坏搪瓷表面硬而脆，机械强度很低，表面硬度比较大，抗冲击力非常差，任何金属、硬物对其进行撞击均会导致搪瓷破损。
2)热应力损坏热应力损坏主要是由于瓷层和金属坯体的热膨胀系数存在巨大的差异而引起的。
因金属坯体的热膨胀系数大于瓷层的热膨胀系数，这就意味着在常温下瓷层总是存在着残余的应力。
因此搪瓷釜的工作温度对搪瓷釜的使用影响很大，受生产工艺中的冷热变化大影响，而使搪瓷产生的应力超过其使用应力，搪瓷将被破坏，极易爆瓷。
3)加工应力损坏在釜体加工过程中，由于卷筒、冲压、焊接产生大量的内应力。
这些应力在搪瓷前如消除不彻底，会导致搪瓷爆瓷。
这一现象往往也会出现在设备运输、安装的过程中。
4)静电穿刺搪瓷釜内搅拌带有悬浮物的液体时会产生强烈的磨擦，同时悬浮物自身也产生磨擦，这样就产生大量的静电荷，对搪瓷产生强烈的穿刺作用，从而导致搪瓷点蚀。
5)基体材料不合格为了降低成本，个别生产企业降低金属胎体材质，直接导致钢材中的碳、硫在搪烧过程气化，使搪瓷层与基体间、搪瓷层内部形成大量气泡，导致搪瓷结合强度降低。
6)搪烧质量欠佳有的搪瓷釜生产厂家生产环境简陋、除锈防尘达不到标准，致使底釉与基体结合不好。
有的减少搪烧遍数，增加每层厚度，使内应力过大，影响搪瓷釜使用寿命。
搪瓷釜修复工艺及控制1)材料的选择：搪瓷设备修复需根据腐蚀部位尺寸、介质、温度来选择适合的高分子复合材料，并选择属性不同的产品来进行复合使用。
2)损坏部位的检测确定：首先检查有无穿孔，如有需针对孔洞部位进行补焊。
补焊时应采用手工电弧焊，焊条材质要与基材相同或相近。
采用细焊条、小电流，并间断焊接，以防再次出现爆瓷现象。
补焊完成后，自然冷却至常温，并静置12小时以上，使焊接应力充分释放。
搪瓷反应釜的方法-搪瓷修补剂
搪瓷反应釜的平常修补方法有：瓷釉搪烧法、耐蚀金属修补法、耐蚀金属涂料混合修补法等，这里介绍特殊修补办法——非金属修补法。
合成树脂材料具有较高的化学稳定性和良好的物理机械性能，利用这些合成树脂材料修补化工搪瓷设备，工艺简单、费用低、修理时间短、耐腐耐磨。
一般合成树脂材料与搪瓷表面粘结力较小，如酚醛树脂，常温条件下固化粘结力为1. 7MPa，而搪瓷反应釜在100℃时产生的温差应力就达1. 5MPa。
因此用粘结剂修补搪瓷反应釜就需要解决两个问题，即提高自身粘结强度和减少温差应力。
1、提高自身粘结强度首先要提高胶粘剂的物理机械性能，修补搪玻璃反应釜时常用环氧酚醛混合胶泥，主要考虑酚醛树脂可作为环氧树脂的活性增韧剂，又可提高胶泥的耐温耐腐性能。
在混合胶泥中加入17%~20%的丁睛胶或丁基胶，提高胶泥的柔韧性能。
为降低胶泥的粘度，考虑到稀释剂的挥发，采用8406或8402活性稀释剂代替丙酮，并加人5%~8%的氧化铝粉，提高了树脂的粘结强度。
2、减少温差应力高温下树脂进一步固化产生收缩力，粘结强度明显降低，采用预应力施工，来减少温差应力，取得了良好效果，修补寿命提高4个月以上。
所谓预应力施工是将设备预热后再粘结的方法这样当设备降到常温时，由于壳体和粘结剂的收缩系数不同，产生了一定的应力—预应力。
当搪玻璃设备在使用中温度发生变化时，首先抵消了这部分应力，随着温度的继续升高，产生的新应力相对就小，从而减少了温差应力的影响。
对小面积搪瓷损坏大部分可采用胶粘修补，损坏处一般应清洗除锈，去油去灰。
如破损处露出金属时，可采用碱性固化的环氧树脂作隔离层，然后将设备升温至40~60℃，按选定的胶粘剂品种所规定的配方配制搪瓷修补剂，薄薄的涂在搪瓷损坏处，保温干燥，再涂，再干燥，直至所需厚度。
最后逐渐将所修反应釜升温至其工作温度以上20℃，保温24h即可。
这种方法修理成本低，在化工行业有很大应用价值。
【以下产品为您排忧解难】耐腐蚀修补剂品名耐腐蚀修补剂修补剂使用温度耐腐蚀修补剂特点及应用搪瓷反应釜修补剂YK-8406 -60～160YK-8406耐腐蚀修补剂是以陶瓷粉末为骨材的高性能高密度的防腐材料，双组份，低粘度，可刷涂，耐强酸、强碱。
搪瓷反应釜修补剂在搪瓷反应釜内壁局部破损的修复
搪瓷设备具有耐酸、耐碱、耐冲击和耐温变等优良性能，在化工、医药、轻工等行业搪瓷设备得到了广泛的应用。
多年来，工业用搪瓷设备主要以反应罐和储罐等为主。
近十年来，随着搪瓷工业的发展，搪瓷产品的结构有了一些变化，出现了搪瓷列管式换热器，搪瓷薄膜蒸发器和过滤器等。
由于搪瓷设备长期处于高温、高压、腐蚀性介质中，以及在操作过程中受急冷、急热的影响，搪瓷反应釜搪瓷设备易发生爆瓷现象。
爆瓷后的部位露出金属基体，由于腐蚀性介质的作用，金属基体受到腐蚀，在许多大型化工企业中生产都是连续性进行的，而且应用大型反应釜，某一个反应釜出现爆瓷现象，即使面积非常小，都有可能影响整个工厂的产品质量及正常生产，所以对粉碎设备等搪瓷设备的修补问题应引起高度重视。
如果能找到一种操作简单、经济可靠的修补方法，这对企业来说具有良好的经济效益。
搪瓷反应釜在运行过程中受振动冲击及其他复合力作用影响，金属部件会产生“硬对硬”关系。
随着时间延长，部分冲击变形成为永久变形，恢复应力下降，形成间隙，最终造成硬度相对较低的部件出现磨损。
最常见的如：传动部位（轴承室）磨损、表面局部破损、反应釜进料口磨损、反应釜下料口磨损、反应釜内壁局部破损、反应釜入孔破损、连接部件的破损等。
当代针对上述故障最新维修方法多应用高分子复合材料，其具有超强的粘着力，优异的抗压强度等综合性能，可免拆卸，免机加工。
相对传统方法来说，应用高分子材料修复既无补焊热应力影响，修复厚度也不受限制，同时产品所具有的金属材料不具备的退让性，可吸收设备的冲击震动，避免再次磨损。
在国内针对搪瓷反应釜故障的维修中，也逐步取代传统的办法。
【产品概述】◆高温搪瓷反应釜修补剂是由精细碳化硅填料与改性增韧耐热树脂进行复合得到的高性能耐磨抗蚀聚合材料。
专用于搪瓷反应釜衬里破损的修补和防护，可有效抵御酸（含氢氟酸）、碱及物料的侵蚀和冲刷磨损。
【产品特性】◆粘接力强：与金属、搪瓷基材具有很高的结合强度；◆耐冲刷磨损：原材料选用耐磨碳化硅陶瓷颗粒，耐冲刷磨损性能优异；◆耐高温腐蚀：产品是选用改性增韧耐热树脂复合得到的耐温抗蚀聚合材料。
搪瓷反应釜维修指南
搪瓷反应釜维修指南1. 概述搪瓷反应釜是一种常用的反应设备，用于化学实验室和工业生产中。
本维修指南旨在帮助用户了解搪瓷反应釜的常见问题及其维修方法。
2. 常见问题及解决方案2.1 搪瓷层脱落问题描述搪瓷层可能会出现脱落现象，影响反应釜的正常使用。
解决方案1. 定期检查搪瓷层的完整性，发现脱落现象及时维修。
2. 使用合适的清洁剂进行清洗，避免使用过于酸性的清洁剂，以免损害搪瓷层。
3. 脱落较严重时，可以考虑重新涂覆搪瓷层。
2.2 泄漏问题问题描述搪瓷反应釜可能发生泄漏现象，导致反应液外泄，影响安全和正常操作。
解决方案1. 检查密封件是否完好，如有破损或老化现象，及时更换。
2. 调整紧固螺丝，确保反应釜的密封性能良好。
3. 选择适当的操作压力，避免超过反应釜承受范围。
2.3 加热问题问题描述搪瓷反应釜的加热效果可能不理想，反应温度无法达到预期。
解决方案1. 检查加热元件是否正常工作，如有需要，及时更换或修复。
2. 清洁加热元件表面，确保其良好热传导性。
3. 调整加热功率和控制参数，以提高加热效果。
3. 维修注意事项1. 在进行任何维修操作前，务必断开电源，并等待设备冷却。
2. 维修过程中，使用适当的个人防护装备，如手套、护目镜等。
3. 如遇到复杂的维修问题或操作不熟练，建议寻求专业维修人员的帮助。
4. 在维修结束后，进行必要的测试和验证，确保设备可以正常使用。
以上为搪瓷反应釜的维修指南，希望能帮助您解决常见问题并确保反应釜的安全和正常运行。
如有其他疑问，请随时与我们联系。
搪瓷反应釜的修补
搪瓷反应釜的修补：化工行业大量使用的搪瓷釜，由于介质的腐蚀性、反应条件忽冷忽热等问题，总会出现这样那样的搪瓷层损坏。
搪瓷釜价格较高，微小损坏时没有必要整台设备更新，这就需要选用合适的修补法，用（劲素成）JS916马上进行修补，否则，搪瓷面的损坏会迅速扩大，并由此造成停产、安全事故及环境污染等不可预计的损失。
搪瓷搪玻璃反应釜，会由于运输、使用、人为等原因造成瓷面脱落，如不加以修补，就会使反应釜被釜里溶剂腐蚀，造成不必要的生产停止，如大面积脱落，建议只能返厂重新搪瓷，若小面积脱落就可以用（劲素成）JS916进行修补，这样既可以节省维修费用，又可以节省时间。
主要区别在搅拌与变速箱连接方式，搅拌与釜体密封方式69标为填料箱填料密封，哈夫连接79标为机械密封，连轴器连接压力容器具体分类如下：压力容器，按照《容规》分类，采用既考虑容器压力与容积乘积大小，又考虑介质危险性以及容器在生产过程中的作用的综合分类方法，以有利于安全技术监督和管理。
该方法将压力容器分为三类：1.第一类压力容器,除上述规定以外的低压容器为第一类压力容器。
可见，国内压力容器分类方法综合考虑了设计压力、几何容积、材料强度、应用场合和介质危害程度等影响因素。
按压力等级分类：压力容器可分为内压容器与外压容器。
内压容器又可按设计压力（p）大小分为四个压力等级，具体划分如下：低压(代号L)容器0.1 MPa≤p＜1.6 MPa;中压(代号M)容器 1.6 MPa≤p＜10.0 MPa;高压(代号H)容器10 MPa≤p＜100 MPa;超高压(代号U)容器p≥100MPa。
2.第二类压力容器，具有下列情况之一的，为第二类压力容器：中压容器；低压容器（仅限毒性程度为极度和高度危害介质）；低压反应容器和低压储存容器（仅限易燃介质或毒性程度为中度危害介质）；低压管壳式余热锅炉；低压搪玻璃压力容器。
3.三类容器：高压容器；中压容器（仅限毒性程度为极度和高度危害介质）；中压储存容器（仅限易燃或毒性程度为中度危害介质，且pV乘积大于等于10MPa·m3 ）；中压反应容器（仅限易燃或毒性程度为中度危害介质，且pV乘积大于等于0.5Pa·m3）；低压容器（仅限毒性程度为极度和高度危害介质，且乘积大于等于0.2MPa·m3 ）；高压、中压管壳式余热锅炉；中压搪玻璃压力容器；使用强度级别较高（指相应标准中抗拉强度规定值下限大于等于540MPa）的材料制造的压力容器；移动式压力容器，包括铁路罐车（介质为液化气体、低温液体）、罐式汽车[液化气体运输（半挂）车、低温液体运输（半挂）车、永久气体运输（半挂）车]和罐式集装箱（介质为液化气体、低温液体）等；球形储罐（容积大于等于50m3）；低温液体储存容器（容积大于5m3）。
家庭修补搪瓷锅的方法
家庭修补搪瓷锅的方法搪瓷锅因为其美观且易于清洁的特点，深受许多家庭的喜爱。
然而，如果不小心在使用过程中造成破损，可能会影响锅的使用。
不过，不用担心，以下提供了一些家庭修补搪瓷锅的方法，让你轻松修复破损的搪瓷锅。
一、检查破损情况首先，需要仔细检查搪瓷锅的破损情况。
查看破损的部位、大小以及深度，以便选择合适的修补方法。
对于一些小面积的破损，如小坑或细微的裂纹，可以采用填补的方法进行修复；而对于大面积的破损或深度裂纹，可能需要更专业的修复方法。
二、清洁破损区域在开始修补之前，需要将破损区域清洁干净。
用湿布擦拭表面，去除灰尘和污垢。
确保破损区域干燥，以便进行后续的修补工作。
三、准备修补材料根据破损情况，选择适合的修补材料。
对于小面积的破损，可以选择搪瓷修补剂进行修复。
你可以在五金店或家居用品店购买这种修补剂。
在准备材料时，要注意产品的使用说明，按照说明书的要求进行操作。
四、填补破损部位将搪瓷修补剂涂在破损的部位上。
用手指或刮刀将修补剂均匀地涂抹在破损处，确保填补均匀、平滑。
根据产品说明书的指导，等待修补剂干燥。
五、抹平表面当修补剂干燥后，使用砂纸或磨砂轮将表面磨平。
轻轻地打磨表面，使填补部位与周围区域平滑过渡。
注意不要过度磨擦，以免损坏周围的搪瓷层。
六、干燥处理将修补好的搪瓷锅放在通风干燥的地方，让其自然干燥。
避免使用热风吹干或加热器烘烤，以免造成新的损坏。
根据修补材料的不同，干燥时间可能会有所不同，请遵循产品说明书的要求。
七、测试修复效果待修补部位完全干燥后，进行测试以确保修复效果良好。
尝试使用锅烹饪一些简单的食物，观察填补部位是否正常工作，没有渗漏或脱落的现象。
如果一切正常，恭喜你！你的搪瓷锅已经成功修复了！。
搪瓷反应釜预防性检测及破损修复
｛
一
速度提高到 ２ ０ ｍ ／ ｓ ， 磨合
运行 至 温 度稳 定 为 止 。按
位置 去 除 ｛
胡 碰质 一
剐藏湘 角
ｌ
此步骤 ， 依 次磨 合运行到
圆周 速 度 ３ ０ ｍ ／ ｓ ， ４ ０ ｍ ／ ｓ ，
５ ０ ｍ ／ ｓ ，整 个 过 程 温 升 ＜
１ ８ ０ 。 反相位处去除尽量相近的不平衡 量质量。按不平衡量公式 代入相关数据计算 ， 然后在对应位置去除计算得出的质量 ， 反复 几次 ， 直到满足要求 。修 复后 ， 转速 ６ ０ ０ ０ ｒ ／ ｍ ｉ ｎ时 ， 搅拌 总成 的 不平衡烈度 由 ６ ． ４ ４ ５ ｍｍ ／ ｓ 减小 到 １ ． ７ ７ ｍｍ ／ ｓ ；转速 ４ ５ ０ ０ ｒ ／ ｍｉ ｎ 时， 不平 衡烈 度 由 ４ ． ６ ７ ５ ｍ ｍ ／ ｓ 减 小到 １ ． ６ ５ ｍｍ ／ ｓ ， 达到了 Ｇ ２ ． ５ 的动平衡品级要求 。 （ ３ ） 磨合 。搅拌部总 成完成动平衡修正后 ， 要 进行磨合运行 ， 以圆周速 度 １ ０ ｍ ／ ｓ 运行 ，轴承箱
１ 搪 瓷 釜 损坏 原 因及 预 防措 施 １ ． １ 超 压
１ ． １ ． １ 夹套 内蒸汽超压 （ １ ） 损坏原 因。 输送 的高压蒸汽须减压至搪瓷反应釜工作 压 拉动外隔套 ， 与用小棒（ 焊条 ） 推动内隔套 的力做 比较 ， 哪一个需 要用较大的力 ， 就说 明哪个 隔套较厚， 取下厚隔套研磨 ， 直至感觉 这两个力相等 即可 ， 隔套两端面的平行度误差应＜ Ｏ ． ０ ０ ２ ｍｍ。 ３ ． ３ 检查配合尺寸
搪 瓷反 应 釜预 防性检 测及 破 损 修 复
张 崴 ， 周清云 ， 张传彬 ， 马 万军
搪瓷反应罐的一般修复方法
搪瓷反应罐的一般修复方法搪瓷反应罐是一种广泛应用于化工、制药、食品等行业的反应设备。
由于受到化学物质的侵蚀和机械力的作用，搪瓷层在使用过程中可能会出现损坏、脱落的情况。
本文将介绍搪瓷反应罐的一般修复方法，帮助读者了解如何有效修复搪瓷反应罐，延长其使用寿命。
第一步：准备工作在开始修复搪瓷反应罐之前，需要准备一些必要的工具和材料：1. 清洁工具：如刷子、水枪、砂纸等。
2. 钢丝刷：用于清洁搪瓷层和罐体表面。
3. 磨具：可以使用砂轮、砂带等工具将搪瓷层上的损伤磨平。
4. 修复材料：搪瓷补漆、搪瓷漆腻子等。
第二步：清洁罐体表面在进行搪瓷反应罐的修复之前，首先需要将罐体表面彻底清洁干净。
可以使用刷子和水枪清除表面的灰尘、油污等。
如果搪瓷层上有附着物，可以使用钢丝刷进行清理，确保搪瓷层的表面光滑干净。
第三步：修复搪瓷层损伤搪瓷层损伤一般分为小块磨损和较大面积脱落两种情况。
对于小块磨损，可以使用磨具将其磨平，然后使用搪瓷补漆进行修复。
搪瓷补漆一般为两部分混合物，按照使用说明中的比例混合后涂抹在搪瓷层损伤处，使其与周围的搪瓷层融为一体。
对于较大面积脱落的情况，需要先将损伤部位的搪瓷层完全清除。
可以使用磨具将脱落的搪瓷层磨除，直至达到平整的金属表面。
然后使用搪瓷漆腻子填充损伤部位，使其与周围的搪瓷层平整。
待腻子干燥后，使用磨具将修复部位磨平，确保表面平整光滑。
最后，使用搪瓷补漆对修复部位进行涂抹，与周围的搪瓷层融为一体。
第四步：养护修复部位修复完成后，需要对修复部位进行养护，以确保修复层能够牢固附着并发挥其保护作用。
养护一般需要在温度和湿度适宜的环境中进行，具体时间和要求可以参考使用说明。
在养护期间，要避免外部物体对修复部位的碰撞和刮擦，以免影响修复效果。
在修复层干燥养护完毕后，搪瓷反应罐即可重新投入使用。
综上所述，搪瓷反应罐的修复需要经过准备工作、清洁罐体表面、修复搪瓷层损伤、养护修复部位等步骤。
在进行修复时，需要注意选择适当的工具和材料，并按照使用说明进行操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
搪瓷反应釜局部损坏现场修补
搪瓷釜的破损原因：
搪瓷釜是将含硅量高的瓷釉喷涂到低碳钢胎表面，经900℃左右的高温焙烧，使瓷釉密着于金属钢胎表面而形成，由于这两种材料的机械性能和物理性能各不相同，因此搪瓷釜的破损原因也多样，一般有以下主要原因：
1)机械损坏
搪瓷表面硬而脆，机械强度很低，表面硬度比较大，抗冲击力非常差，任何金属、硬物对其进行撞击均会导致搪瓷破损。
2)热应力损坏
热应力损坏主要是由于瓷层和金属坯体的热膨胀系数存在巨大的差异而引起的。
因金属坯体的热膨胀系数大于瓷层的热膨胀系数，这就意味着在常温下瓷层总是存在着残余的应力。
因此搪瓷釜的工作温度对搪瓷釜的使用影响很大，受生产工艺中的冷热变化大影响，而使搪瓷产生的应力超过其使用应力，搪瓷将被破坏，极易爆瓷。
3)加工应力损坏
在釜体加工过程中，由于卷筒、冲压、焊接产生大量的内应力。
这些应力在搪瓷前如消除不彻底，会导致搪瓷爆瓷。
这一现象往往也会出现在设备运输、安装的过程中。
4)静电穿刺
搪瓷釜内搅拌带有悬浮物的液体时会产生强烈的磨擦，同时悬浮物自身也产生磨擦，这样就产生大量的静电荷，对搪瓷产生强烈的穿刺作用，从而导致搪瓷点蚀。
5)基体材料不合格
为了降低成本，个别生产企业降低金属胎体材质，直接导致钢材中的碳、硫在搪烧过程气化，使搪瓷层与基体间、搪瓷层内部形成大量气泡，导致搪瓷结合强度降低。
6)搪烧质量欠佳
有的搪瓷釜生产厂家生产环境简陋、除锈防尘达不到标准，致使底釉与基体结合不好。
有的减少搪烧遍数，增加每层厚度，使内应力过大，影响搪瓷釜使用寿命。
搪瓷釜修复工艺及控制
1)材料的选择：
搪瓷设备修复需根据腐蚀部位尺寸、介质、温度来选择适合的高分子复合材料，并选
择属性不同的产品来进行复合使用。
2)损坏部位的检测确定：
首先检查有无穿孔，如有需针对孔洞部位进行补焊。
补焊时应采用手工电弧焊，焊条材质要与基材相同或相近。
采用细焊条、小电流，并间断焊接，以防再次出现爆瓷现象。
补焊完成后，自然冷却至常温，并静置12小时以上，使焊接应力充分释放。
3)表面处理：
用磨光机、电磨等工具将脱瓷部位打磨出金属原色，并将周围50~100mm范围内未脱瓷表面打毛，打磨时要保证获得较为粗糙的表面。
打磨完成后用无水乙醇（99.7%分析纯）清洗表面，确保无残留物质。
检查周围搪瓷表面有无暗纹，如有暗纹则要继续打磨并重新用无水乙醇清洗检查。
注意：永远不能低估表面处理的重要性，95%的失败源于表面处理不当所致。
4)调和材料
高分子复合材料大多为双组分产品，要严格按照产品说明中规定的体积比调和树脂和固化剂，并充分混合至颜色均匀一致无色差。
混合均匀后应薄薄的摊开散热，并及时使用。
为了避免浪费，应根据用量调配材料，并在规定的适用期内用完。
5)涂布材料：
将调和完成的福世蓝2211F修复材料涂抹在处理完的金属表面，第一层要薄并用力涂抹确保材料渗入基材的每一个缝隙中；再逐层涂抹增加材料厚度，并尽可能减少材料中的气泡存在。
2211F材料可自然固化或加热固化，固化至表面坚硬后用60目砂纸将材料表面釉质层打掉，彻底清除表面残余的材料碎末及粉尘。
再按比例调和防腐材料（根据介质情况来分别选择EE-121K、EE-101或498高交联聚合物双碳复合材料），将调和好的防腐材料涂抹在2211F材料及周围打毛的搪瓷表面，并确保完全覆盖不留任何气孔，而且要确保材料不超出打毛的搪瓷表面范围。
重涂层数以达到要求厚度为准。
6)检查
每层材料涂完之后，在材料还没固化的时候仔细检查，对没有涂严和材料厚度较薄的部位进行修补。
如有必要，可用紫外线灯进行检查。
最后一层材料涂完并固化后，用涂层测厚仪检查涂层厚度如低于规定值则要重复。
最后一遍涂层固化24小时后进行电火花检测。
7)固化
按照材料技术数据单进行足够时间固化。
对材料进行加热可缩短固化时间，加温固化还可以提高材料本身的性能，包括抗化学腐蚀，抗高温和自身的其他物理性能。
加热固化完成后，要等设备冷却至环境温度，再开机运行。
