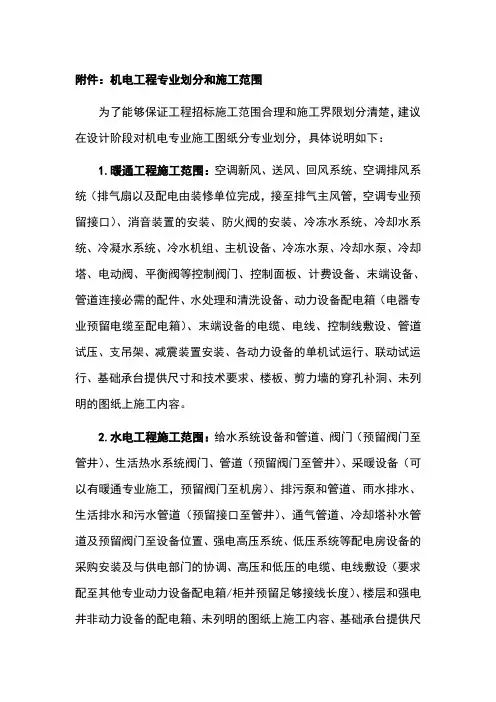

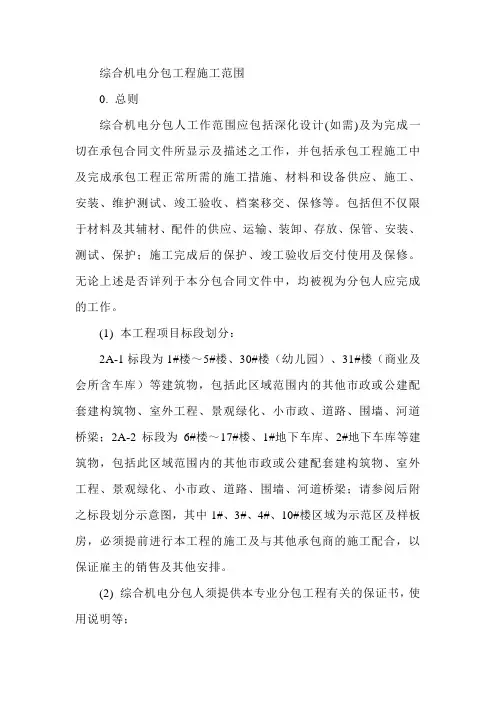

附件：机电工程专业划分和施工范围

为了能够保证工程招标施工范围合理和施工界限划分清楚，建议在设计阶段对机电专业施工图纸分专业划分，具体说明如下：

1.暖通工程施工范围：空调新风、送风、回风系统、空调排风系统（排气扇以及配电由装修单位完成，接至排气主风管，空调专业预留接口）、消音装置的安装、防火阀的安装、冷冻水系统、冷却水系统、冷凝水系统、冷水机组、主机设备、冷冻水泵、冷却水泵、冷却塔、电动阀、平衡阀等控制阀门、控制面板、计费设备、末端设备、管道连接必需的配件、水处理和清洗设备、动力设备配电箱（电器专业预留电缆至配电箱）、末端设备的电缆、电线、控制线敷设、管道试压、支吊架、减震装置安装、各动力设备的单机试运行、联动试运行、基础承台提供尺寸和技术要求、楼板、剪力墙的穿孔补洞、未列明的图纸上施工内容。

2.水电工程施工范围：给水系统设备和管道、阀门（预留阀门至管井）、生活热水系统阀门、管道（预留阀门至管井）、采暖设备（可以有暖通专业施工，预留阀门至机房）、排污泵和管道、雨水排水、生活排水和污水管道（预留接口至管井）、通气管道、冷却塔补水管道及预留阀门至设备位置、强电高压系统、低压系统等配电房设备的采购安装及与供电部门的协调、高压和低压的电缆、电线敷设（要求配至其他专业动力设备配电箱/柜并预留足够接线长度）、楼层和强电井非动力设备的配电箱、未列明的图纸上施工内容、基础承台提供尺寸和技术要求、楼板、剪力墙的穿孔补洞。

3.消防工程施工范围：自动喷淋系统（闭式喷头、水流指示器、湿式报警阀、压力开关、稳压泵、喷淋泵、喷淋控制柜）、火灾自动报警系统（探测器：感烟探测器、感温探测器、火焰探测器；手动报警装置：手动报警按钮；报警控制器：区域报警、

集中报警、控制中心报警）、消火栓系统（消防泵、稳压泵、稳压罐、消火栓箱、消火栓阀门、接口水枪、水带、消火栓报警按钮、消火栓系统控制柜）、防排烟系统（排烟阀、防火阀、手动控制装置、排烟机、防排烟控制柜）、防火卷帘门系统（感烟探测器、感温探测器、控制按钮、电机、限位开关、卷帘门控制柜）、消防广播系统（扩音机、扬声器、切换模块、消防广播控制柜）、消防联动系统（弱电专业提供信号接口）、末端元件和动力设备的配电（控制箱以及到末端设备的电线、电缆敷设、电器专业预留电缆至配电箱）、智能疏散系统、基础承台提供尺寸和技术要求、楼板、剪力墙的穿孔补洞、未列明的图纸上施工内容。

4.弱电工程施工范围：闭路电视监控系统、防盗报警系统、门禁系统、电子巡更系统、停车场管理系统、可视对讲系统、家庭智能化系统及安防系统、背景音乐系统、LED显示系统、等离子拼接屏系统、DLP大屏系统、三表抄送系统、楼宇自控系统、防雷与接地系统、寻呼对讲及专业对讲系统、弱电管道系统、UPS不间断电源系统、机房系统、综合布线系统、计算机局域网系统、物业管理系统、多功能会议室系统、有线电视系统、卫星电视系统、卫星通讯系统、消防系统、电话通讯系统、酒店管理系统、视频点播系统、弱电系统的控制箱以及到用电设备的电线、电缆敷设（电器专业预留电缆至控制箱）、人力资源管理系统、基础承台提供尺寸和技术要求、楼板、剪力墙的穿孔补洞、未列明的图纸上施工内容。

综合以上机电专业施工界限划分，并为了施工图送审、招投标、竣工验收和结算，对设计院在施工图设计时要求如下：

1.各机电专业施工图纸按照上述内容划分清楚。

2.空调、消防、弱电各单位工程末端设备的控制箱由各自专业自行采购安装，电器专业预留电线、电缆至各控制箱，需在相应专业施工图上体现（如空调图纸会包

含末端配电图纸）。

3.各单位工程需有一整套完整的施工图纸（如空调、电气、给排水、消防、弱电），不得与其他专业混淆（如烟感属于消防工程，而不属于电气；喷淋和消火栓系统属于消防工程，而不属于给排水；防排烟属于消防工程，而不要放在暖通图纸里……）。

4.按照以上专业划分后，各专业的设计与施工说明、目录、图例等需做相应变化。

工程技术中心
