外墙防水卷材搭接示意图
地下室外墙及顶板防水
地下室外墙及顶板防水一，工艺流程：基层处理→刷冷底子油→弹线→阴阳角、管口附加层→内贴第二层留槎与外贴第一层接槎从下往上铺贴→验收第一层防水→内贴第一层与外贴第二层接槎从下往上铺贴→封边→验收二，地下室的穿墙螺栓孔用干硬性1：2.5 水泥砂浆内掺微膨胀剂的水泥砂浆填充捣实，并与墙表面抹平，外墙面形成的温度裂缝用环氧树脂胶对裂缝进行封堵。
三，墙面混凝土的流痕应剔除铲平，施工缝的接茬处混凝土高低不平者应将疏松的石子剔除，用1：2.5 水泥砂浆打面使其顺平，用刷子及烧碱将油污、浮尘清除干净，要求基层坚硬，无空鼓、起砂、裂缝、凹凸不平等缺陷。
四，外墙后浇带：采用在后浇带处外墙外侧砌筑水泥砂浆砖墙，面层采用1：2.5 水泥沙浆抹光，铺贴防水卷材附加层，见下图。
墙体后浇带节点示意图：五，穿墙管周围用防水卷材环状附加带，穿墙管道防水柔性穿墙管道防水节点：六，拆除原底板防水保护墙中用白灰砂浆所砌筑的砖，墙面满刷冷底子油两道，不得漏刷露白，待冷底子油彻底干燥后，方可铺贴防水卷材。
七，先铺贴底层3mm 厚卷材，验收合格后铺贴第二层卷材，采用满粘法，粘合率应大于80%，先铺贴各阴阳角，再向大面展开。
八，铺贴时，先从接茬下方自下而上铺贴卷材，再将底板外侧预留防水层粘在上部，搭接方法具体见图。
九，卷材长边搭接100mm，短边搭接150mm，两层卷材之间全部热熔法粘接，上下层顺铺，禁止互相垂直铺贴，上下卷材间搭接均错开1/3～1/2 幅宽。
十，卷材粘接热融后立即滚铺，用钢辊压平，滚压时应排除卷材下面的空气，不得有皱折、翘边和封口不严现象，粘结牢固，接缝熔焊粘结后再用火焰及抹子在接缝边缘上均匀地加热抹压一遍，并有明显沥青条。
十一，防水保护层：外墙防水卷材粘贴完成，外侧粘贴50 厚聚苯板防水保护层。

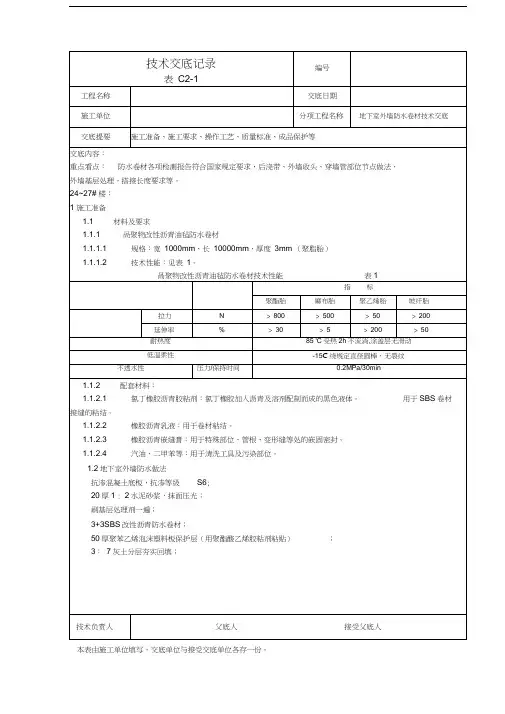

地下室外墙防水卷材施工方案(建筑助手)
技术交底记录编号表C2-1工程名称交底日期施工单位分项工程名称地下室外墙防水卷材技术交底交底提要施工准备、施工要求、操作工艺、质量标准、成品保护等交底内容：重点看点：防水卷材各项检测报告符合国家规定要求，后浇带、外墙收头、穿墙管部位节点做法，外墙基层处理，搭接长度要求等。
24~27#楼：1 施工准备1.1材料及要求1.1.1高聚物改性沥青油毡防水卷材1.1.1.1规格：宽1000mm、长10000mm，厚度3mm（聚脂胎）1.1.1.2技术性能：见表1。
高聚物改性沥青油毡防水卷材技术性能表1指标聚酯胎麻布胎聚乙烯胎坡纤胎拉力N ≥800 ≥500 ≥50 ≥200延伸率% ≥30 ≥5 ≥200 ≥50耐热度85℃受热2h不流淌,涂盖层无滑动低温柔性-15℃绕规定直径圆棒，无裂纹不透水性压力/保持时间0.2MPa/30min1.1.2配套材料：1.1.2.1氯丁橡胶沥青胶粘剂：氯丁橡胶加入沥青及溶剂配制而成的黑色液体。
用于SBS卷材接缝的粘结。
1.1.2.2橡胶沥青乳液：用于卷材粘结。
1.1.2.3橡胶沥青嵌缝膏：用于特殊部位、管根、变形缝等处的嵌固密封。
1.1.2.4汽油、二甲苯等：用于清洗工具及污染部位。
1.2地下室外墙防水做法抗渗混凝土底板，抗渗等级S6；20厚1：2水泥砂浆，抹面压光；刷基层处理剂一遍；3+3SBS改性沥青防水卷材；50厚聚苯乙烯泡沫塑料板保护层（用聚酯酸乙烯胶粘剂粘贴）；3：7灰土分层夯实回填；技术负责人交底人接受交底人本表由施工单位填写，交底单位与接受交底单位各存一份。
技术交底记录编号表C2-1工程名称交底日期施工单位分项工程名称地下室外墙防水卷材技术交底交底提要施工准备、施工要求、操作工艺、质量标准、成品保护等交底内容：1.3外墙后浇带做法：技术负责人 交底人 接受交底人本表由施工单位填写，交底单位与接受交底单位各存一份。
技 术 交 底 记 录表C2-1编 号工程名称 交底日期施工单位分项工程名称地下室外墙防水卷材技术交底交底提要施工准备、施工要求、操作工艺、质量标准、成品保护等交底内容：1.4施工要求：1.4.1外墙必须满粘，不得空鼓。

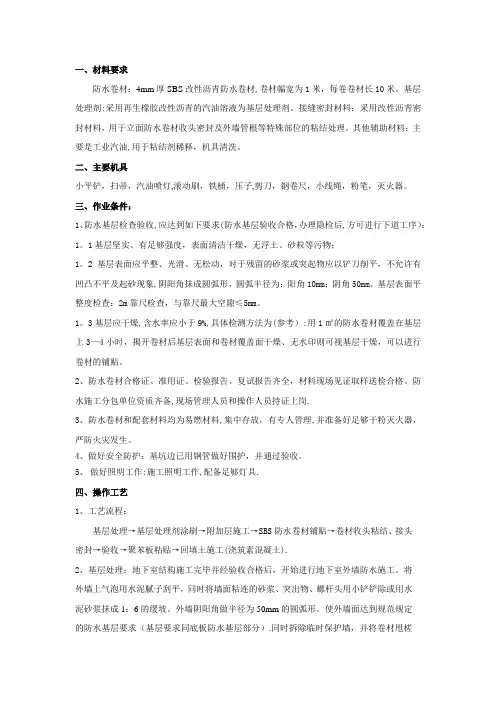

外墙防水卷材防水技术交底
一、材料要求防水卷材：4mm厚SBS改性沥青防水卷材,卷材幅宽为1米，每卷卷材长10米。
基层处理剂:采用再生橡胶改性沥青的汽油溶液为基层处理剂。
接缝密封材料：采用改性沥青密封材料，用于立面防水卷材收头密封及外墙管根等特殊部位的粘结处理。
其他辅助材料：主要是工业汽油,用于粘结剂稀释，机具清洗。
二、主要机具小平铲，扫帚，汽油喷灯,滚动刷，铁桶，压子,剪刀，钢卷尺，小线绳，粉笔，灭火器。
三、作业条件：1、防水基层检查验收,应达到如下要求(防水基层验收合格，办理隐检后,方可进行下道工序）：1。
1基层坚实、有足够强度，表面清洁干燥，无浮土、砂粒等污物；1。
2基层表面应平整、光滑、无松动，对于残留的砂浆或突起物应以铲刀削平，不允许有凹凸不平及起砂现象,阴阳角抹成圆弧形，圆弧半径为：阳角10mm；阴角50mm。
基层表面平整度检查：2m靠尺检查，与靠尺最大空隙≤5mm。
1。
3基层应干燥,含水率应小于9%,具体检测方法为(参考）:用1㎡的防水卷材覆盖在基层上3—4小时，揭开卷材后基层表面和卷材覆盖面干燥、无水印则可视基层干燥，可以进行卷材的铺贴。
2、防水卷材合格证、准用证、检验报告、复试报告齐全，材料现场见证取样送检合格。
防水施工分包单位资质齐备,现场管理人员和操作人员持证上岗.3、防水卷材和配套材料均为易燃材料,集中存放，有专人管理,并准备好足够干粉灭火器，严防火灾发生。
4、做好安全防护：基坑边已用钢管做好围护，并通过验收。
5、做好照明工作:施工照明工作,配备足够灯具.四、操作工艺1、工艺流程：基层处理→基层处理剂涂刷→附加层施工→SBS防水卷材铺贴→卷材收头粘结、接头密封→验收→聚苯板粘贴→回填土施工(浇筑素混凝土).2、基层处理：地下室结构施工完毕并经验收合格后，开始进行地下室外墙防水施工。
将外墙上气泡用水泥腻子刮平，同时将墙面粘连的砂浆、突出物、螺杆头用小铲铲除或用水泥砂浆抹成1：6的缓坡。
外墙阴阳角做半径为50mm的圆弧形。

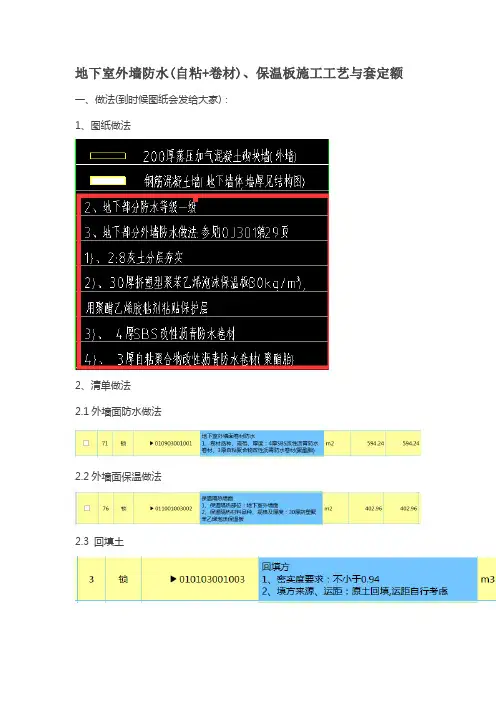

地下室外墙防水(自粘+卷材)、保温板施工工艺与套定额
地下室外墙防水(自粘+卷材)、保温板施工工艺与套定额
一、做法(到时候图纸会发给大家)：
1、图纸做法
2、清单做法
2.1外墙面防水做法
2.2外墙面保温做法
2.3 回填土
注意呢，清单和图纸不符合，原图纸采用的2:8灰土分层夯实，而清单采用的是原土回填，因为要增加造价，所以必须告知甲方，做还是不做。
最后甲方决定按照清单做。
二、现场施工工艺
1、地下室外墙防水：4厚SBS改性沥青防水卷材，注意下3厚自粘聚合物改性沥青防水卷材(聚酯胎) 当时甲方要求不做改为油膏。
加我QQ:2984028598进行交流。
2、地下室外墙保护层：30厚挤塑聚苯乙烯泡沫保温板
三、清单及定额计价
以《2013年全国建筑与装饰工程工程量计算规范》为依据进行清单计价
以《2014年江苏省建筑与装饰工程计价定额》为依据，进行讲解如何套取定额。
其它省市因为施工工艺都一样的，大同小异
总结：看完施工工艺与组价之后，我想你有一定的理解。
建筑工程外墙保温施工技术标准，附节点详图
建筑工程外墙保温施工技术标准，附节点详图施工工序及方法1、基层基层应坚实、平整，表面清洁，无油垢、脱模剂等妨碍粘结的附着物。
凸起、空鼓、疏松部位应剔除并找平。
基层为加气砼砌块墙体，必须进行抹灰处理，且强度达到100%的砂浆强度，与混凝土墙体齐平。
墙体螺栓孔、预埋件孔等孔洞处理，首先用电钻将孔洞内PVC套管剔凿干净，然后孔洞内用聚氨酯发泡灌密实，距外墙表面30mm用1：2.5的水泥砂浆塞实、压光，孔洞直径150mm范围用聚氨酯涂料涂刷1.5mm。
2、测量放线根据建筑物立面设计和外墙外保温技术要求，在墙面弹出外门窗的水平线、垂直控制线及伸缩缝线、装饰线；在建筑物外墙大角（阴角、阳角）及其它必要处挂垂直基准钢线；每个楼层在适当位置挂水平线，以控制聚苯板的垂直和平整度。
3、粘贴聚苯板3.1聚苯板切割：使用1200*600mm标准尺寸的聚苯板。
若使用非标准尺寸的聚苯板，应采用电热丝切割器或壁纸刀进行裁剪加工。
对角线误差±2mm，按实际需要的尺寸加工。
尺寸允许偏差为±2mm，大小面垂直。
3.2粘结聚苯板方法：1）在建筑外墙阴阳角处挂垂直基准线，每个楼层挂水平线，每面墙至少2根，控制聚苯板的垂直度和平整度，注意使其距墙尺寸一致。
当采用分段粘贴时，在开始层上弹一道水平线，并用经纬仪在大角基层处测弹出垂直控制线，依垂直立线挂一道水平线，作为粘贴聚苯板的控制线。
2）在经平整处理的外墙面上沿距散水标高20mm的位置用墨线弹出水平线；在墙面相应位置弹出变形缝及宽度线，标出聚苯板粘结位置，根据墙面洞口分布进行聚苯板排版、基层上弹线。
3）聚苯板由勒脚部位开始，自下而上，沿水平方向铺设粘贴，竖缝应逐行错开1/2板长，在墙角处应交错互锁，并保证墙面垂直度。
搭接长度不宜于1/3板长，转交部位应咬茬搭接。
4）聚苯板粘贴采用点框法：沿聚苯板周边用不锈钢抹子在板面四周涂抹一圈配制好聚合物砂浆（宽50mm厚10mm），当采用标准尺寸聚苯板时，应在板面中间部位均匀布置8个粘结点，每点直径140mm；当采用非标准尺寸的聚苯板时，板面中间部位涂抹的粘接点一般为4-6个点。
地下室外墙防水卷材施工方案
本表由施工单位填写，交底单位与接受交底单位各存一份。
技术负责人 交底人 接受交底人本表由施工单位填写，交底单位与接受交底单位各存一份。
技术交底记录表 C2-1编号工程名称交底日期施工单位分项工程名称地下室外墙防水卷材技术交底交底提要施工准备、施工要求、操作工艺、质量标准、成品保护等1.3外墙后浇带做法:雳汨5防水卷材爾道钳郭制豆外抹20拿以水鹅'浆-JX500 /W 下室外墙后浇带构造地下室外墙后浇带构造说明：预制盖板内配碱150双向钢筋网片,盖板厚度60阿用等级C25每块预制盖板600圖宽©技术负责人本表由施工单位填写，交底单位与接受交底单位各存一份。
技术交底记录表 C2-1编号工程名称交底日期施工单位分项工程名称地下室外墙防水卷材技术交底交底提要 施工准备、施工要求、操作工艺、质量标准、成品保护等交底内容：1.4施工要求：1.4.1外墙必须满粘，不得空鼓。
142后浇带部位要设置防水附加层，阳角部位用磨光机打成一个小圆角，车库顶板外墙部位棱角 磨光机打磨成小圆角，不得漏筋。
143搭接长度要符合设计规范要求。
144主楼外墙防水和外墙穿墙管防水收头做法见下图：主楼地下室外墙防水卷材收头，收头标高为 -0.15m 。
1.5主要用具： 1.5.1清理用具：高压吹风机、小平铲、笤帚。
1.5.2 操作工具、电动搅拌器、油毛刷、铁桶、汽油喷灯或专用火焰喷枪、压子、手持压滚、铁 辊、剪刀、量尺、1500mm $ 30管（铁、塑料）、戈U （放）线用品。
1.6 作业条件：1.6.1施工前审核图纸及设计变更。
专业队施工操作人员必须持证上岗。
1.6.2 铺贴防水层的基层必须按设计施工完毕，并经养护后干燥，含水率不大于 整、牢固、不空鼓开裂、不起砂。
1.6.3 防水层施工涂底胶前（冷底子油），应将基层表面清理干净。
1.6.4施工用材料均为易燃，因而提前准备好相应的消防器材，并设看火人1名。
交底人接受父底人地下建築外圍牆體 -------------20厚1:2.5 密封材料 钢钉@500 15卷材混凝土牆結構套管 翼環 混凝土牆收头详图9%;基层应平水泥砂漿找平層卷材防水層 20 厚 25 水泥砂漿找平層 附加卷材防水層 50厚聚笨板管道橡皮圈 短管 翼盤 法蘭盤厚油膏嵌縫 牛皮紙一層瀝青麻絲填嚴地下室外墙穿墙管防水详图本表由施工单位填写，交底单位与接受交底单位各存一份。
地下室外墙防水做法
地下室外墙防水做法地下室外墙防水常规做法外墙施工程序与方法按墙体结构与卷材施工的先后顺序可分为外贴法和内贴法两种程序。
（1）外贴法：墙体结构→防水→保护特点：结构及防水层质量易检查，可靠性强；需肥槽宽，工期长。
（2）内贴法：垫层、保护墙→防水层→底板及结构墙特点：槽宽小，省模板；损坏无察觉，可靠性差，内侧模板不好固定。
用于场地小，无法采用外贴法的情况下。
外贴法防水构造内贴法防水构造SBS卷材防水施工工艺（1）施工工法灵活SBS卷材防水系统的施工安装方法有：满粘法、条粘法、点粘法、空铺法等，当辅助采用机械固定时，系统性能更加优越。
地下工程的底板部分采用空铺，基层潮湿无影响，可极大提高施工速度，缩短施工工期。
侧墙部分采用满粘施工，可取得最佳的刚柔无间隙结合的防水效果。
（2）使用环境情况北方地区气候干燥，温差较大，钢筋混凝土的蒸发干燥速度极快，现浇混凝土结构微细裂缝普遍存在；SBS卷材防水系统因其高强胎体存在，能够有效避免结构变形引起的防水层“零延伸断裂”现象。
并且SBS卷材在-10℃气温下亦能施工，材料在-50℃仍能保持防水功能。
1.节点处理（1）外侧增设钢筋网片地下室外墙外侧的钢筋混凝土保护层厚度一般较大，容易产生干缩裂缝，给外墙渗水带来隐患，为此，可与设计协商在外墙外侧增设一道ф4@150的钢筋网片（见下图），防裂效果明显。
（2）止水钢板处节点做法（焊接）注意箍筋节点处理（3）水平施工缝防水节点1）浇筑混凝土前，应将其表面浮浆和杂物清除，然后铺设净浆，并及时浇筑混凝土。
2）墙体水平施工缝应留设在高出底板表面不小于300mm的墙体上。
3）止水钢板应加工成“〔”状，钢筋不宜穿止水钢板，采取补焊的方法无法保证质量。
有箍筋的构件，箍筋在此处宜采取将箍筋断开，弯折10d以上与止水钢板焊接的工艺方法。
4）止水钢板接头必须采用搭接焊接，搭接长度应≥50mm，焊接必须为4个方向焊接。
注：尽量用钢板止水带替代膨胀止水条和橡胶止水带。
防水图集_防水施工技术
三、各部位防水设计图1、地下室底板防水做法示意图地下室底板大面做法底板变形缝防水做法底板变形缝处防水做法底板后浇带防水构造做法底板后浇带防水做法高低跨连接处防水做法桩头防水处理采用水泥基渗透结晶型防水涂料 +改性沥青防水涂料 +卷材的复合防水做法。
：防水处理工序如下：1.由总承包方凿出桩头至设计标高位置，调整受力钢筋，并切割露出的定位钢筋，并由总承包方用高压水枪冲洗暴露的桩身上的泥土、浮浆、松动的碎石等，并经验收合格。
2.水泥基渗透结晶型防水材料涂刷桩顶表面、暴露的桩身及周圈250mm范围，涂刷参考用量1.2kg/㎡，成膜厚度约1.0mm ；3.在桩头部位收口卷材采用橡胶沥青防水涂料涂抹。
注意事项：1、桩头防水处理的关键是桩头的清理工序，采用高压水枪冲洗桩顶面混凝土能够有效清除混凝土的浮灰泥皮。
同时，涂料采用硬毛刷搓揉涂刷。
见下图：2、地下室侧墙防水做法 地下室底板防水交接处预留做法水泥渗透结晶型涂料需要用硬毛刷搓揉涂刷，以保证活性物质与混凝土紧密结合地下室侧墙抗渗增强处理方法：侧墙抗渗增强处理技术侧壁底板防水接头做法：地下室侧墙地面收口做法：防水系统地面收口做法穿墙管件防水处理穿墙群管的防水做法3、屋面防水做法种植屋面基本做法：种植屋面基本构造上人屋面做法出屋面管道防水做法4、厨房卫生间防水做法卫生间防水构造做法出屋面管道防水大样注明：侧墙墙体四面墙体防水高度均为1800mm。
四、改性沥青防水卷材防水成功案例在我司历年承接施工的防水工程中，所有工程的质量都得到了甲方、监理公司的一致好评，其中采用改性沥青防水卷材的成功案例不在少数，现将其节选如下：五、本设计方案所用产品简介(一)、APP 改性沥青防水卷材产品简介 【产品】“雨虹”牌塑性体（APP ） 改性沥青防水卷材是无规聚丙烯（APP ）或聚烯烃类聚合物（APAO 、APO ）等改性剂的沥青做浸渍和涂盖材料，上表面覆以聚乙烯膜、细砂、矿物片（粒）料或铝箔、铜箔等隔离材料所制成的可以卷曲的片状防水材料。
防水节点大样图_secret
1、阴角、阳角可参考如下做法：（图中细实线为剪断线，虚线为折叠线。
）22、桩头部位的防水施工23、变形缝防水卷材的施工34、后浇带防水卷材的施工35、穿墙管防水卷材的施工66、边墙预留接茬的处理87、外墙防水收口108、外墙卷材接槎部位109、卷材搭接示意1310、涂料防水地漏部位节点1411、屋面直落式水落口1412、屋面横落式水落口1513、女儿墙泛水收头与压顶1514、等高屋面变形缝防水做法1615、等高屋面变形缝金属盖板做法1616、高低跨变形缝防水做法1717、高低屋面变形缝金属盖板做法1718、外墙变形缝防水做法1818.1无外保温伸缩、抗震缝节点做法1818.2无外保温三缝合一节点做法1818.3有外保温伸缩、抗震缝节点做法1918.4有外保温三缝合一节点做法1919、屋面出入口2020伸出屋面管道201、阴角、阳角可参考如下做法：（图中细实线为剪断线，虚线为折叠线。
）2、桩头部位的防水施工①施工流程：检查桩头圆弧基面清理基面粘贴附加层--附加层与主防水层的连接处理主防水层的施工。
②施工方法：用钢丝刷和小铲将桩头圆弧基面清理至无浮尘、无突起即可进行桩头附加层的粘贴。
按：长=桩头周长加上100mm，宽mm裁切附加层卷材，在桩体和卷材两面刷胶，将附加层卷材旋绕两层粘贴在桩体上（应留100mm过度搭接量），附加层卷材与桩体的粘接不应小于200mm。
如图：为防止意外损坏和防止在混凝土垫层施工时污染卷材，应对粘贴好的附加层进行一次性成品保护。
当垫层浇注强度达到设计要求时进行附加层与主防水层的连接施工，如图：3、变形缝防水卷材的施工变形缝处的混凝土厚度不应小于300mm,用于沉降的变形缝沉降量不应大于30mm,变形缝的宽度宜为20-30mm，注意作好卷材的预留量，填充材料可选用聚乙烯发泡塑料棒。
密封材料可选用遇水膨胀橡胶条。
根据工程特点建议使用后浇带超前止水做法,施工时后浇带部位的混凝土应局部加厚,并增设中埋式止水带。
二级注册建筑师法律法规经济与施工精讲班第十五章第三节-防水工程(二)
(2)卷材防水层卷材防水层适用于受侵蚀性介质作用或受振动作用的地下工程。
卷材防水层应铺设在主体结构的迎水面。
1)材料要求卷材防水层应采用高聚物改性沥青类防水卷材和合成高分子类防水卷材。
所选用的基层处理剂、胶粘剂、密封材料等均应与铺贴的卷材相匹配，并在进场材料检验的同时，进行剪切性能、剥离性能检验。
2)基层处理铺贴防水卷材前，基面应干净、干燥，并应涂刷基层处理剂。
当基面潮湿时，应涂刷湿固化型胶粘剂或潮湿界面隔离剂。
基层阴阳角应做成圆弧或45°坡角，其尺寸应根据卷材品种确定。
在转角处、变形缝、施工缝、穿墙管等部位应铺贴卷材加强层，其宽度不应小于500mm。
3)防水卷材的搭接防水卷材的搭接宽度应符合表15-29的要求。
铺贴双层卷材时，上下两层和相邻两幅卷材的接缝应错开1/3～1/2幅宽，且两层卷材不得相互垂直铺贴。
防水卷材的搭接宽度表15-294)防水卷材的铺贴方法与要求①冷粘法铺贴胶粘剂应涂刷均匀，不得露底、堆积；依据胶粘剂的性能控制胶粘剂涂刷与卷材铺贴的间隔时间；铺贴时不得用力拉伸卷材，排除卷材下面的空气，辊压粘贴牢固；卷材接缝部位应采用专用胶粘剂或胶粘带满粘；接缝口应用密封材料封严，其宽度不应小于10mm。
②热熔法铺贴火焰加热器加热卷材应均匀，不得加热不足或烧穿卷材；卷材表面热熔后应立即滚铺，排除卷材下面的空气，并粘贴牢固；卷材接缝部位应溢出热熔的改性沥青胶料，并粘贴牢固，封闭严密。
③自粘法铺贴铺贴卷材时，应将有黏性的一面朝向主体结构；外墙、顶板铺贴时，排除卷材下面的空气，辊压粘贴牢固；立面卷材铺贴完成后，应将卷材端头固定，并应用密封材料封严；低温施工时，宜对卷材和基面采用热风适当加热，然后铺贴卷材。
④接缝焊接法铺贴焊接前卷材应铺放平整，搭接尺寸准确，焊接缝的结合面应清扫干净；焊接时应先焊长边搭接缝，后焊短边搭接缝；控制热风加热温度和时间，焊接处不得漏焊、跳焊或焊接不牢；焊接时不得损害非焊接部位的卷材。
