冲压件工艺性分析
冲压模具课程设计说明书 2
一、零件的工艺性分析1.工件的冲压工艺性分析如图1所示，该工件形状简单对称，为轴对称拉深件，在圆周方向上的变形是均匀的，属普通冲压件。
模具加工也比较容易。
试制定该工件的冲压工艺规程、设计其模具、编制模具零件的加工工艺规程。
图1 圆筒拉深件图2 拉深件的三维图2.工件材料化学成分和机械性能分析（1）材料分析工件的材料为08钢，属于优质碳素结构钢，优质沸腾钢，强度、硬度低，冷变形塑性很好，可深冲压加工，焊接性好。
成分偏析倾向大，时效敏感性大，故冷加工时应采用消除应力热处理或水韧处理，防止冷加工断裂。
08钢的主要机械性能如下：σ（兆帕） 280-390抗拉强度bσ（兆帕） 180屈服强度s抗剪强度（兆帕） 220-310延伸率δ 32%（2）结构分析工件为一窄凸缘筒形件，结构简单，圆角半径为r=7，厚度为t=0.5mm，满足筒形拉深件底部圆角半径大于一倍料厚的要求，因此，零件具有良好的结构工艺性。
（3）精度分析工件上尺寸均为未注公差尺寸，普通拉深即可达到零件的精度要求。
经上述分析，产品的材料性能符合冷冲压加工要求。
在零件工艺性分析的基础上制定其工艺路线如下：零件的生产包括落料、拉深（需计算确定拉深次数）、修边（采用机械加工）等工序，为了提高生产效率，可以考虑工序的复合，经比较决定采用落料与第一次拉深复合。
二、工件的拉深工艺分析及计算1.毛坯尺寸计算（1）计算原则相似原则：拉深前坯料的形状与拉深件断面形状相似；等面积原则：拉深前坯料面积与拉深件面积相等。
（2）计算方法由以上原则可知，旋转体拉深件采用圆形毛坯，其直径按面积相等的原则计算。
计算坯料尺寸时，先将拉深件划分为若干便于计算的简单几何体，分别求出其面积后相加，得拉深件总面积A。
图3 拉深件的坯料计算如图3所示，筒形件坯料尺寸，将圆筒件分成三个部分，每个部分面积分别为：（3）确定零件修边余量由于板料的各向异性和模具间隙不均等因素的影响，拉深后零件的边缘不整齐，甚至出现耳子，需在拉伸后进行修边。
冲压件工艺性分析与计算
冲压件工艺性分析与计算一.冲压件工艺性分析（1）材料分析08F是优质沸腾钢，强度低与硬度、塑性、韧性好，易于拉伸与冲裁成形。
（2）结构分析冲压件为外形为弧形与直边构成近似矩形的结构、有凸缘筒形浅拉深、冲三个圆孔的结构。
零件上有3个孔，其中最小孔径为5.5mm，大于冲裁最小孔径dmin ≥1.0t=1.2mm的要求。
另外，孔壁与制件直壁之间的最小距离满足L=3.475≥R+0.5t=1.6.的要求。
因此，该零件的结构满足冲裁拉深的要求。
（3）精度分析零件上有4个尺寸标注了公差要求，由公差表查得其公差要求都属于IT11~IT13，因此，普通冲裁能够满足零件的精度要求。
由以上分析可知，该零件能够用普通冲裁与拉深的加工方法制得。
二.冲压件工艺方案的确定（1）冲压方案完成此工件需要落料、拉深、冲孔三道工序。
因此能够提出下列5种加工方案分：方案一：先落料，再冲孔，后拉深。
使用三套单工序模生产。
方案二：落料—拉深—冲孔复合冲压，使用复合模生产。
方案三：冲孔—拉深—落料连续冲压，使用级进模生产。
方案四：拉深—冲孔复合冲压，然后落料，使用级进模生产。
方案五：落料—拉深复合冲压，然后冲孔。
使用两套模生产。
（2）各工艺方案的特点分析方案一与方案五需要多套工序模，模具制造简单，维修方便，但生产成本较低，工件精度低，不适合大批量生产；方案二只需一副模具，冲压件的形状位置精度与尺寸精度易于保证，且生产效率高。
方案三与方案四的级进模，生产效率高，但模具制造复杂，调整维修烦恼，工件精度较低；（3）工艺方案的确定比较三个方案，使用方案五生产更为合理。
尽管模具结构较其他方案复杂，但 由于零件的几何形状简单对称，模具制造并不困难。
因此，在本设计中，将使用落料、拉深复合模的设计方案。
三．冲压工艺计算（1）凸、凹模刃口尺寸的计算根据零件形状特点，刃口尺寸计算使用分开制造法。
落料件尺寸的计算，落料基本计算公式为A0max A )(δ+-=X ΔD Dmin max 0min A T T T )()(δδ----=-=Z X ΔD Z D D尺寸44mm ，经查得该零件凸、凹模最小间隙Z min =0.126mm ，最大间隙Z max =0.180mm ；凸模制造公差m m 02.0T =δ，凹模制造公差m m 03.0A =δ。
汽车车门制造冲压工艺分析
汽车车门制造冲压工艺分析摘要：在对汽车车门进行制造时，所使用的材料以及制造工艺都会影响车门的强度与钢度。
大部分汽车车门的制造过程是冲压，焊装，涂装最后与车身其他部件总装为一个白车身。
汽车车门的制造工艺是整车工艺的一个缩影，从小见大，了解它也就能帮助我们了解整车制造工艺。
笔者介绍了一种冲压工艺方法在汽车车门内板上的具体应用，降低了拉延模具制造难度，降低了制造成本。
关键词：车门材料；冲压工艺；分析一、制件冲压工艺概述冲压件一般需经过拉延/修边+冲孔/整形（或翻边）+冲孔等工序才能得到合格产品。
对于稍微复杂的钣金件，通过拉延仅能得到冲压件大概轮廓，经过后序的修边冲孔，再配合整形翻边等工序才能得到最终零件。
整形翻边等工艺可以降低拉延深度，简化拉延模面的形状，提高成形性，也就是提高了模具制造的可实现性及易操作性。
以常见的车门外板为例，展示普通冲压外覆盖件的工艺流程。
车门外板采用4步工序实现了零件的制造过程，因车门外板拉延深度较小，型面相对简单，因此采用的是一次拉延成形的方法，配合后面的修边、冲孔、翻边工序而成，这种一次拉延的冲压工艺方案是通过拉延得到基本的零件轮廓，后期的整形、翻边等都是对R角的微小型面进行小范围改变，这种工艺方法在实际生产中广泛应用，但同时也存在如下缺点和不足：（1）一次拉延工序得到几乎整个零件的全部形状特征，后工序主要是修边、冲孔、翻边，以及对局部的（小面积的）难以一次成形的型面做整形，得到零件。
此工艺比较死板，灵活变动的空间较小，限制了工艺设计的多样性。
（2）因为是一次拉延得到了零件的基本形状，所以拉延深度是固定的，零件的造型决定了拉延深度的大小，也就决定了成形的可实现性。
对于拉延深度较大的零件就存在拉延状态不稳定及拉延开裂的风险。
（3）拉延深度较大的零件拉延工序存在拉毛风险，为减少拉毛的概率，对于拉延模质量要求较高，比如硬度、光洁度都要提升一个等级，同时也要加强模具的日常保养维护，增加了制造成本。
基于CAE技术的冲压件工艺性分析
结 果 必 须重 新 计 算 ， 所 以 说 正 确 选 择 制 件 的
材料 至关 重要 。 ６ 些 零 件 受 搭 接 － 关 系及 零 件 特 征 限 制 ，
图 １ 更 换 材 料 前后 变薄 量 对 比 无 法 对 产 品 进 行 更 改 ，
（ ） Ｃ ４材 料 ， 大 变 薄 量 ４ ％ 而 其 材 质 又 无 法 满 足 ａＤ ０ 最 ４
响 到 后 序 模 具 的 ｌｉ ． 现 场 调 试 时 间 以 及 最 终 模 具 Ｊ＿ 和 ｔｒ －
的试模 次数 。冲压件 的工艺 性是 指 冲压件 生产 加工
的 难 易 程 度 。 压 ４－ 冲 ￣ 的加 工 工 序 很 多 ， 个 ＿ 序 的工 每 － １ ２
艺 性又 各不 相 同 ， 即使 是 同 一 个 零 件 ， 同 的 生 产 厂 不 家 、 同 的设 计 人 员 ， 工 艺 设 计 也 不 尽 相 同 。 不 其 因此 ， 在 满 足 使 用 要 求 的前 提 下 ， 件 设 计 应 力 求 简 单 、 零 规 则 、 称 ， 便 节省 原 材料 ， 少 冲压 工序 和模 具套 对 以 减 数 ， 高 模 具 使 用 寿 命 ， 终 使 零 件 成 本 降 到 最 低 ＿ 提 最 １ １ 。
３３ 修 边 合 理 性 分 析 ． 对 于 零 件 最 初 的边 界 确 定 ，设 计 者 更 多 考 虑 的 是 边 界 的 光 顺 性 ，但 在 某 些 情 况 下 这 样 的 边 界 反 而 导 致 修 边 时 模 具 的 刃 口太 弱 ， 至 无 法 修 边 。 类 缺 甚 此
制造教 学科研
中 图 分 类 号 ： Ｇ３ ６ ３ 计 和 模 具 制 造 的 时 间 ， 且 可 以保 证 零 件 而

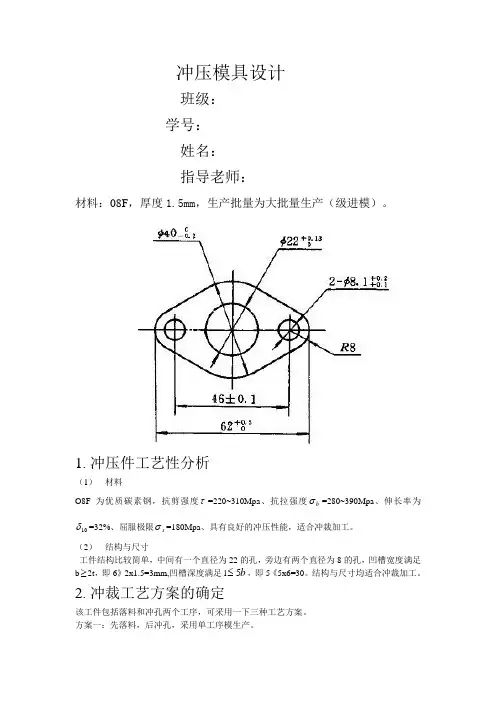

冲压模具设计说明书
冲压模具设计班级： 学号： 姓名： 指导老师：材料：08F ，厚度1.5mm ，生产批量为大批量生产（级进模）。
1. 冲压件工艺性分析（1） 材料O8F 为优质碳素钢，抗剪强度τ=220~310Mpa 、抗拉强度b σ=280~390Mpa 、伸长率为10δ=32%、屈服极限s σ=180Mpa 、具有良好的冲压性能，适合冲裁加工。
（2） 结构与尺寸工件结构比较简单，中间有一个直径为22的孔，旁边有两个直径为8的孔，凹槽宽度满足b ≥2t ，即6》2x1.5=3mm,凹槽深度满足l b 5≤，即5《5x6=30。
结构与尺寸均适合冲裁加工。
2. 冲裁工艺方案的确定该工件包括落料和冲孔两个工序，可采用一下三种工艺方案。
方案一：先落料，后冲孔，采用单工序模生产。
方案二：落料——冲孔复合冲压，采用复合模生产。
方案三：冲孔——落料级进冲压，采用级进模生产。
综合考虑后，应该选择方案三。
因为方案三只需要一副模具，生产效率高，操作方便，工件精度也能满足要求，所以应该选用方案三比较合算。
3.选择模具总体结构形式由于冲压工艺分析可知，采用级进冲压，所以模具类型为级进模。
（1）确定模架及导向方式采用对角导柱模架，这种模架的导柱在模具对角位置，冲压时可防止由于偏心力矩而引起模具歪斜。
导柱导向可以提高模具寿命和工件质量，方便安装调整。
（2）定位方式的选择该冲件采用的柸料是条料，控制条料的送进方向采用导料板，无侧压装置；控制条料的送进步距采用侧刃粗定距；用导正销精定位保证内外形相对位置的精度。
（3）卸料、出件方式的选择因为该工件料厚1.5mm，尺寸较小，所以卸料力也较小，故选择弹性卸料，下出件方式。
4.必要的工艺计算（1）排样设计与计算该冲件外形大致为圆形，搭边值为a1=1.5mm,条料宽度为43.57mm，步距为A=88.4mm，一个步距的利用率为63.98%。
见下图S=1668.7-11x11x3.14-2x4x4x3.14=1188.28项目分类计算方法和结果排样冲裁件面积面积为1188.28mm条料宽度B=39.97+1.8+1.8=43.57mm 步距A=86.9+1.5=88.4mm材料利用率η冲压力的相关计算F 冲=KLt b τ=1.3*275*1.5*300=160875N F 卸=K 1F=0.04*160875=64350N F 推=nK 2F=4*0.055*160875=35392.5N F= F 冲+ F 卸+ F 推=260617.5N (3)计算模具压力中心代入公式X0=132.25115.69132.25396.14874.61132.2519.44115.6993.26132.250396.148++++++X X X X =19.73Y0=132.25115.69132.25396.14827.13132.250115.69)27.13(132.250396.148+++++-+X X X X =0（4） 计算凸、凹模工作部分尺寸并确定其制造公差 由于凸凹模的形状相对简单且材料较厚，冲裁间隙较大，可采用分开加工法确定凸凹模的刃口尺寸及公差。
