MAPINFO做基站图层
mapInfo的基本使用1——标签显示及撒点图示
在mapinfo里面，我们需要宏观的观看基站的一些基本信息，就得需要在地图里面把它显示出来，或者给你多个问题小区，需要你去规划路线，只有在地图上标注出来，才知道问题小区的分布情况，本次我们学习在地图上如何把标签显示出来及如何把问题小区撒点在mapinfo里，有错误的恳求大神指点，希望能帮助到各位新入行的兄弟。
一、如何在mapinfo标签里面显示需要知道的信息
1、首先点击鼠标右键，选择图层控制单击，出现如右边所示：
2、然后单击标签就可以看到基站的小区名，如下图所示：
3、如果我们根据需要选择我们需要看到的标签可以如下面步骤所示：
（1）、选中工参图层时，右键选择图层属性，如下图所示：
（2）、之后选择中间的标签显示，最下面一行，如下图所示：
（3）、如果我们只选择看站点名和PCI，可以在运算符里面选择+，在列里面选择PCI，我们就可以在mapinfo里面同时看到小区名和PCI，如下图所示：
二、通过经纬度，如何在地图上显示出来
1、首先我们得把小区名和经纬度汇总在一张表格里，如下图所示：
2、汇总在表格里面后，在mapinfo里面打开（注意：红色方框里面必须打钩）如下图
所示：
2、把表格打开之后，在地图的工具栏里面单击表，在选择创建点，如下图所示：
3、在创建点里面，我们可以选择需要创建点的图形、颜色和大小，如下图所示：
4、都设置好之后点击确定，我们就可以把点在地图上显示出来，如下图所示：。
MAPINFO软件介绍与规划设计中简单应用
“许可证协议”对话框
“用户信息”对话框
MAPINFO软件安装
“安装类型”对话框
“自定义安装”对话框
MAPINFO软件安装
“安装方式选择”对话框
“许可信息”对话框
“工具管理器”对话框
MAPINFO软件介绍及规划设计中的简单应用
1 MAPINFO软件介绍 2 MAPINFO软件安装 3 MAPINFO软件在规划设计中的基本应用
(5) 设置式样
根据数据特点进行式样的设置，可以按比例设置，也可按绝对值设置，该部 分应根据数据特点进行合适的设置，必要时可多进行几次试验，也得到较好的 分类效果。
MAPINFO创建专题地图-Grid专题地图
(6) 等待数据渲染完成
点击“Ok”开始进行渲染：
渲染完成后得到如下效果：
网格划分操作
第一步：打开各参考图层，新建物理网格图层文件，逐个圈画独立 的校园、景区、乡镇镇区、交通枢纽、CBD、党政机关、大型聚集场 馆、地标性建筑区域、产业园区、高层住宅区等区域，相同性质的 区域可适度连片，要求校园、景区、乡镇镇区边界原则上与KML文件 保持一致。
工参表打开后，表结构如下
根据工参制作基站拓扑图（撒点）
选择表\创建点
根据工参制作基站拓扑图（撒点）
选择点来源表，及相关信息
根据工参制作基站拓扑图（撒点）
生成基站分布如下
根据工参制作基站拓扑图（撒点）
加载3Sector插件，选择三扇区站点生成器
根据工参制作基站拓扑图（撒点）
根据图框提示，将图框中的信息补充完整
MAPINFO中的基本概念
地图图层 在一副地图中，包含不同种类的信息,但是在进行某一专 题或者地理分析时，只关心某一类对象。如果所有的信息 都显示在同一图层上，这样不但使同一图层中对象繁多, 影响处理速度，带来视觉污染。所以我们把同一类对象分 为一类，创建一个图层，这样各个图层之间就互不相关。 一般情况下，一个图层对应一个Mapinfo表格，但我们也 可以使一个图层对应多个表格(用无缝地图图层实现)。 图层分为：装饰图层，无缝地图图层，常规图层。 对图层的设置包括：图层是否可编辑，是否可标注，是否 可见，改变图层在一个窗口中的位置。
Mapinfo操作详解
前言MapInfo使用是网络规划优化中一个重要的软件，熟练的使用，可以有效清晰的提高我们工作的效率。
下文是我在学习工作中积累总结的各种MapInfo使用，希望对大家有所帮助。
1 使用MapInfo插件sitesee制作基站扇区图和站点图1.1测试小区信息（工参）一般系统侧人整理一个全网工参表，制作图可以有两种操作方法。
1、现用工参表，先把工参表中的Sector信息转化成TXT格式的。
2、打开MapInfo软件，将TXT的工参表导入MapInfo软件中。
1文件类型选择“带字符格式的TXT”点击打开3、选择如下图：4、注意打勾，点击OK25、出现如下图6、制作站点图：点击table菜单中Greate points选项，如下图34点击上图圆圈，选择站点的形状、大小、颜色，选择圆圈的经纬度，点OK，站点图制作完成。
站点图制作有利于区分新建站和原站7、使用sitesee插件制作基站扇区图，打开sitesee插件，点击圆圈58、选择如下图，纬度、经度、扇区的大小（一般选择0.1或者0.2）波瓣角（一般选择65、45、30），在选择“方位角”点OK69、扇区图制作完成，显示基站名7选择上图的站名就可以同时显示站名和PN的方法，选择“Expression”,出现对画框，选择“站名+PN”点OK8另外一种方法：标准EXCELL表格，EXCELL里面的项需要从总工参表里取。
下图是标准EXCELL表格，可以借用9E:\软件使用说明\MapInfo使用\扇区图形（1）用MapInfo打开标准EXCELL表格，如图（2）选择“other”出现右边对话框，将A1该为A2,点OK，左图圆圈打勾，出现下面对话框，点OK10（3）出现如下的图11（4）与上面制作站点图和扇区图操作一样2. MapInfo中TAB格式制作和MIF格式文件的转化1、新建一个TAB文件1213这样一个新的TAB文件就建立成功142、新TAB文件，是为了画测试路线、BSC分组区域、话务载频区域，还有测试分组图画测试路线，双击线条，出现对话框，15可以在TAB上输出字体3、TAB文件转化成mif文件格式，鼎立6.3支持mif格式的测试路线图16点击table菜单中Import选项17mif格式文件完成3.创建主题地图1、首先打开全网扇区图或者站点图，点击table菜单中Greate Thematic Map 选项2、点击Nest18根据不同的条件设置区分地图，可以BSC、话务载频、割接开通批次等3、根据如下话务载频情况设置不同的颜色194、点OK，得到如下图20我们画BSC区域、话务载频区域都是依照上面的不同颜色区分而画。

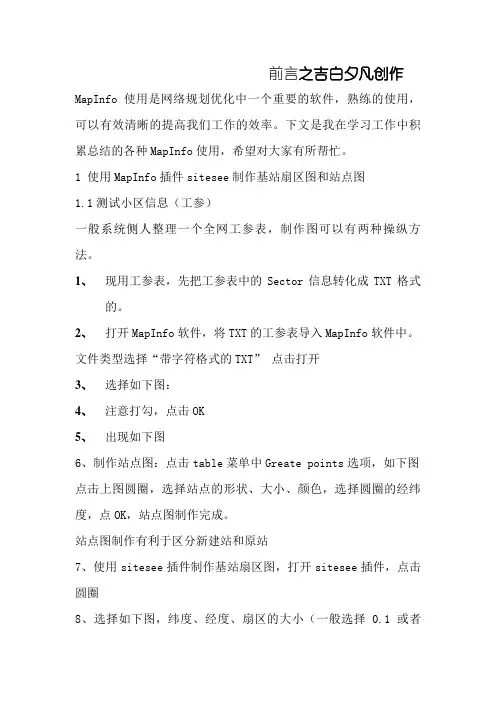

Mapinfo使用大全
前言之吉白夕凡创作MapInfo使用是网络规划优化中一个重要的软件，熟练的使用，可以有效清晰的提高我们工作的效率。
下文是我在学习工作中积累总结的各种MapInfo使用，希望对大家有所帮忙。
1 使用MapInfo插件sitesee制作基站扇区图和站点图1.1测试小区信息（工参）一般系统侧人整理一个全网工参表，制作图可以有两种操纵方法。
1、现用工参表，先把工参表中的Sector信息转化成TXT格式的。
2、打开MapInfo软件，将TXT的工参表导入MapInfo软件中。
文件类型选择“带字符格式的TXT” 点击打开3、选择如下图：4、注意打勾，点击OK5、出现如下图6、制作站点图：点击table菜单中Greate points选项，如下图点击上图圆圈，选择站点的形状、大小、颜色，选择圆圈的经纬度，点OK，站点图制作完成。
站点图制作有利于区分新建站和原站7、使用sitesee插件制作基站扇区图，打开sitesee插件，点击圆圈8、选择如下图，纬度、经度、扇区的大小（一般选择0.1或者0.2）波瓣角（一般选择65、45、30），在选择“方位角”点OK ??、扇区图制作完成，显示基站名选择上图的站名就可以同时显示站名和PN的方法，选择“Expression”出现对画框，选择“站名PN”点OK另外一种方法：尺度EXCELL表格，EXCELL里面的项需要从总工参内外取。
下图是尺度EXCELL表格，可以借用（1）用MapInfo打开尺度EXCELL表格，如图（2）选择“other”出现右边对话框，将A1该为A2,点OK，左图圆圈打勾，出现下面对话框，点OK（3）出现如下的图（4）与上面制作站点图和扇区图操纵一样1、新建一个TAB文件这样一个新的TAB文件就建立成功2、新TAB文件，是为了画测试路线、BSC分组区域、话务载频区域，还有测试分组图画测试路线，双击线条，出现对话框，可以在TAB上输出字体点击table菜单中Import选项mif格式文件完成1、首先打开全网扇区图或者站点图，点击table菜单中Greate Thematic Map 选项2、点击Nest根据分歧的条件设置区分地图，可以BSC、话务载频、割接开通批次等3、根据如下话务载频情况设置分歧的颜色4、点OK，得到如下图我们画BSC区域、话务载频区域都是依照上面的分歧颜色区分而画。

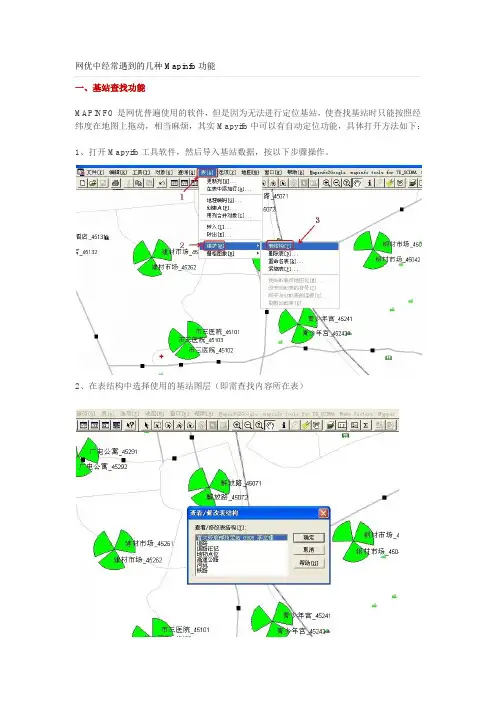

MAPINFO使用几个常用功能
网优中经常遇到的几种Mapinfo功能一、基站查找功能MAPINFO是网优普遍使用的软件，但是因为无法进行定位基站，使查找基站时只能按照经纬度在地图上拖动，相当麻烦，其实Mapyifo中可以有自动定位功能，具体打开方法如下：1、打开Mapyifo工具软件，然后导入基站数据，按以下步骤操作。
2、在表结构中选择使用的基站图层（即需查找内容所在表）3、在需要定位的索引中打勾，如站名或者小区标识，点确定4、确认搜索表、查找对象所在列，便可以直接使用Ctrl + F 实现查找功能。
查找到的地点会用标注符号做出标记，默认为空五角星，可以更换样式及颜色，见下图。
5、找到查找站点，并标注（如果查找站点不在当前所视窗口内，查找后便自动将查找站点居中）二、如何导入.excel数据Mapyifo支持2种格式文件的导入.excel和.txt 2种格式导入方法略有不同，下面将对如何导入.excel和.txt做简要的说明及图解。
（注意表格是否存在公式的数据，经纬度的小数点应为实心，而不是句号）2.1 如何导入.excel数据1、通过打开找到需要导入的表格（注意所选格式及首选视图）2、打开所选表格，命名范围选择其他，并在（以选中范围的上以行作为列标题）前打勾。
在其他范围内，将A1改为A2.然后点击确定。
3、确定后，基站数据就被导入，然后选中表----创建点。
此步操作就是对导入数据以点的形式在Mapinfo中表现出来。
4、需修改内容包括：为哪个表创建点，使用符号，经度，纬度。
确认无误后，点确定，此时将会在导入表格同目录下生成与表格同名的.TAB .ID .MAP文件，5、生成3个图层文件后，就可以关闭浏览窗口，重新打开，就可以看到TAB文件了，直接打开即可。
6、直接打开后，就可以看到很多的黑色实心点，每个点代表一个基站，通过右键图层控制，可以对标注内容，标注字体的大小，锚点等进行修改7、可以通过插件将实心点，根据具体的方位角把基站以扇区形式显示出来，（也可以通过插件直接将表格导入，但是还有创建点的过程，根据个人习惯操作方法也略有不同）8、生成后效果如下图所示：2.2 如何导入.txt数据1、打开Mapinfo，导入.txt文件，（往往因为表格的格式或者是经纬度的问题，导致无法导入.excel文件，但是可以转换为.txt文件，一般均可以正常导入）2、注意文件字符集的选择，并在以第一行作为标题前打勾3、打开.txt文件后，同样会提示创建点，其余的步骤也导入.excel文件一样，故后续步骤略。
Mapinfo制图步骤
Mapinfo制图步骤由于Mapinfo使用的是.tab格式的文件，而我们的测试软件TEMS默认生成的记录文件是.log格式的，故需将.log格式的测试结果转换为.tab格式的文件；Mapinfo使用的基站数据库是来自OMC-R的导出数据，但直接导出的数据不能直接为Mapinfo使用，需要将从OMC-R导出的.xls先另存为.txt，Mapinfo使用插件Piano_41.MBX将.txt转换为.tab格式的基站数据库；然后由基站数据库和测试记录在Mapinfo中体现各项指标，进行网络优化分析第一步：利用TEMS将.log格式测试结果转换为.tab格式的文件，以便Mapinfo使用打开TEMS，在菜单栏点击Logfile选项，然后点击Export Logfile选项在Format栏选择导出的格式为Mapinfo Tab file，点击Setup按钮根据要求选出分析所用参数，点击确定Input框中指出.log格式的文件的位置，在Output选项框中的Director栏中输入转换后文件存放的位置，点击OK,点击转换按钮，进行格式转换转换过程所用的时间跟测试记录大小和分拣的条件有关出现上面的信息框提示转换成功二、将PRC.xls文件另存为PRC.txt文件利用Excel中的另存为功能将PRC.xls文件另存为PRC.txt，保存类型为“文本文件（制表符分隔）（*.txt）”三、打开Mapinfo软件，运行插件Piano_41.MBX，将PRC.txt文件转换为PRCprc.TAB 格式的基站数据库文件在Tools工具栏中选择Run MapBasic Program选项选择Piano_41.MBX，点击打开按钮,将在菜单栏中出现PIANO_41菜单点击菜单栏上的PIANO_41菜单项点击Creat Base Stations选项将文件类型选为Delimitet ASCII，选择前面另存为.txt的PRC.txt文件，点击打开按钮点击OK按钮在此处File Character Set项中选择“No character set conversion”，并将Use First Line Column Titles前的复选框选中，点击OK按钮选择保存路径，点击保存按钮点击No按钮（DCS为1800MHz型基站）点击OK按钮选择X坐标标识为Longitude（经度），Y坐标标识为Latitude（纬度）；将生成如下的图，刚开始生成的图中没有标记出相关信息，需要我们手动设置图层，将需要的信息显示出来在Main工具栏中点击按钮，出现图层设置对话框按照上图所示选中相应的选项，点击Lable按钮将要显示的标签选择为CellNameCN，标签显示位置选为，将Rotate Lable with Line复选框不要选中，点击OK按钮，在下一对话框中继续点击OK按钮，就生成了带小区中文名的图，如下所示四、利用connect v1.01.MBX插件进行连线操作，将行走的路线和相对应的电平值等参数用不同图形、不同颜色体现出来在Tools菜单栏中点击Run MapBasic Program选项选择插件connect v1.01.MBX，点击打开在两个选项中分别指定前面我们转换好的基站数据库文件位置和测试记录文件位置，点击OK按钮选择相对应的列名，点击OK按钮选择相对应的列名，点击OK按钮如果有必要，请更改连线类型，点击OK按钮生成如上的毛坯图，在此基础上进行相关连线、图形的细节配置，就可以得出比较直观的图，如下图所示。
mapinfo教程-专题图层-制作
双击
一般小区半径设置成0.08半功率角设置成65
四、显示扇区名字
路线图的制作
一、打开mapinfo
二、打开地图
3．创建专题Leabharlann 图1）2）3）
4）
5）
上两张图是用excel基础数据表制作下面两张图是用txt基础数据表制作的效果都是一样上述两张图是用txt格式基础数据表制作三找个siteseembx双击一般小区半径设置成008半功率角设置成65四显示扇区名字路线图的制作打开地图3
一、制作基础数据表（可以是TXT、或者EXCEL 97-2003格式的）
二、打开maoinfo10.5版
如果选择OK的话会打开上次打开过的tab文件，一般不打开。
三、用maoinfo打开基础数据表
打开基础数据表注意文件类型可以是TXT格式或者Excel格式的。
上两张图是用Excel基础数据表制作,下面两张图是用TXT基础数据表制作的，效果都是一样的。
上述两张图是用TXT格式基础数据表制作
Mapinfo图层工参制作方法
1.首先，打开mapinfo软件,然后点击“Cancel"如下图:2.点击“File”->“Open”，选择“＊。
txt”格式，打开需要处理的工参（txt文档），如下图：3.选择工参后，弹出对话框如下：4.点击“OK”之后,如下图：5.然后点击“Tool”—〉“Run Mapbasic Program…”，找到Mapinfo插件“SiteSee.MBX”打开，如下图：6.然后选择“Table”—〉“WFI SiteSee”—>“Create Site Boundaries”,打开之后如下图：7.然后对弹出的对话框选项进行选择(扇区长度选择0.15km，扇区角度选择60）如下图：8.点击“OK"，会出现如下图所示：9.新的Mapinfo工参制作完成，更改命名后点击保存，如下图：10.关闭Mapinfo打开的txt文档工参，然后点击“Open”,打开刚才保存的Mapinfo图层工参，如下图：11.完成打开之后，出现如下图所示工参图层：12.点击鼠标右键选择“Layer Control”，勾选工参图层的基站名字，如下图:13.点击“OK”之后的图层如下图所示：14.重新点击鼠标右键选择“Layer Control”-〉“Display”来对Mapinfo图层工参扇区加颜色,如下图：15.选择“绿色”颜色之后，效果图如下：16.重新点击鼠标右键选择“Layer Control”—〉“Label”来对Mapinfo图层工参基站名称更改颜色，如下图：17.选择“蓝色”颜色之后，效果图如下：18.还可以对Mapinfo图层基站的名称位置进行更改，如下图:19.这里选择将基站名称放在扇区的右侧，点击“OK”之后效果图如下：20.到这里就完成了Mapinfo图层工参的制作，还有更深的内容可以自己进一步学习。
Mapinfo使用大全(基础易懂)
前言MapInfo使用是网络规划优化中一个重要的软件,熟练的使用,可以有效清晰的提高我们工作的效率.下文是我在学习工作中积累总结的各种MapInfo使用,希望对大家有所帮助.1 使用MapInfo插件sitesee制作基站扇区图和站点图1.1测试小区信息（工参）一般系统侧人整理一个全网工参表,制作图可以有两种操作方法.1、现用工参表,先把工参表中的Sector信息转化成TXT格式的.2、打开MapInfo软件,将TXT的工参表导入MapInfo软件中.3、选择如下图：4、注意打勾,点击OK5、出现如下图6、制作站点图：点击table菜单中Greate points选项,如下图点击上图圆圈,选择站点的形状、大小、颜色,选择圆圈的经纬度,点OK,站点图制作完成.站点图制作有利于区分新建站和原站7、使用sitesee插件制作基站扇区图,打开sitesee插件,点击圆圈8、选择如下图,纬度、经度、扇区的大小（一般选择0.1或者0.2）波瓣角（一般选择65、45、30）,在选择“方位角”点OK9、扇区图制作完成,显示基站名选择上图的站名就可以同时显示站名和PN的方法,选择“Expression”,出现对画框,选择“站名+PN”点OK另外一种方法：标准EXCELL表格,EXCELL里面的项需要从总工参表里取.下图是标准EXCELL表格,可以借用E:\软件使用说明\MapInfo使用\扇区图形（1）用MapInfo打开标准EXCELL表格,如图（2）选择“other”出现右边对话框,将A1该为A2,点OK,左图圆圈打勾,出现下面对话框,点OK（3）出现如下的图（4）与上面制作站点图和扇区图操作一样2. MapInfo中TAB格式制作和MIF格式文件的转化1、新建一个TAB文件这样一个新的TAB文件就建立成功2、新TAB文件,是为了画测试路线、BSC分组区域、话务载频区域,还有测试分组图画测试路线,双击线条,出现对话框,可以在TAB上输出字体3、TAB文件转化成mif文件格式,鼎立6.3支持mif格式的测试路线图点击table菜单中Import选项mif格式文件完成3.创建主题地图1、首先打开全网扇区图或者站点图,点击table菜单中Greate Thematic Map 选项2、点击Nest根据不同的条件设置区分地图,可以BSC、话务载频、割接开通批次等3、根据如下话务载频情况设置不同的颜色4、点OK,得到如下图我们画BSC区域、话务载频区域都是依照上面的不同颜色区分而画.4.利用Mapper插件检查邻区是否合理1、将全网工参表制作成“site_info无锡”的形式,格式如下图C:\Documents andSettings\Administrat2、将添加的邻区关系制作成“邻区关系”的形式,格式如下C:\Documents andSettings\Administrat3、将两个EXCELL表格转化为TXT格式的4、打开MapInfo软件,同时打开“Mapper插件”5、点击“Import or Conver Cell Sectors”将至做好的全网工参导入,出现如下对话框如图6、点击MapInfo中“File”菜单“open”, 然后将“邻区关系”导入,,在“文件类型”选项框中选择“带界定符的ASCII(*.txt)”的选项如图7、点击“打开”如下对话框,选择最后一个上图勾一定要打上8、点OK,会出现如下图所示的对话框,MapInfo软件将会在存放NBR 的文件里自动生成1个NBR.TAB文件9、点击MapInfo中“File”菜单“Close Table”选项10、出现对话框,删除“邻区”表格11、点击MapInfo工具栏里的“Mapper”→“Neighbors”→“Load Per Cell Pair Table”,出现下图所示画面,将刚才做的“邻区”文件打开12、选中并打开MapInfo自动生成的邻区.TAB文件,弹出如下图所示窗口13、显示SN号,点击MapInfo工具栏里的“Mapper”→“Lobel Per Cell”→“Cell Abbreviations”,如下图所示：14、将“邻区关系”打开,点击MapInfo工具栏里的“Mapper”→“Neighbors ”→“Intra Switch On”如下图所示：15、由于基站较多,所以要用到快速查找功能,点击MapInfo工具栏里的“Mapper”→“Find”→“Cell Abbreviation”,在“NAME_ABBREVI”中输入基站名称,比如WUXI2002点击确定,如下图所示：16、MapInfo会自动找到的WUXI2002基站,如图所示17.然后点击地图右侧的绘图工具栏里的选择键,如下图红圈圈起来的图标所示：18 最后点击“WUXI2002基站”任意一个扇区,便可以显示出它所有添加的邻区关系,如下图,检查是否邻区关系合理.6.其它一些用法1、MapInfo指示经纬度、添加基站如图可以显示任何地方的经纬度如图添加基站,右击图下面,选择cosmetic layor, 点击右面,得到基站,点击上图,对话框中的“把经纬度复制上去,选择图的大小、颜色、形状2、MapInfo中快速查询基站按“Ctrl +F”得到如下对话框,选择要查询的项,给要查询的基站标识一个形状,可以快速查询全网的基站.3、将MapInfo中的基站信息转化EXCLL表格里点击上图,将需要的基站圈起来,双击,按“Ctrl +C”,可以复制到EXCLL里,包括基站的所有信息.撰稿人：牛晓昆。
MapInfo的部分功能使用简介
MapInfo软件的简单应用实例1、从MapInfo生成KML格式基站数据库，导入GoogleEarth怎么显示基站中文名从MapInfo中生成KML格式基站数据库，导入GoogleEarth显示基站名为乱码，主要通过以下途径进行修改：1）、对生成的KML格式基站数据库，右击选择“用记事本打开”，打开后选择“文件”→“另存为”打开另存为对话框，在编码类选择“UTF—8”，点保存直接覆盖原文件即可：2）、完成以上操作后，再次打开KML格式基站数据库，显示如下：2、计算指定区域的面积：1）、打开图层，右击进入图层控制，设置图层为可编辑状态：2）、选择绘图工具栏“多边形”，在图层中画出一个多边形，再选择主工具栏中“选择”，对图层中的多边形双击操作，即可查看该多边形区域的面积：3、RNC边界如何划分1）、打开站点图层，图层中右击进入图层控制，添加一个图层，点击可编辑状态：2）、单击工具栏“地图”，“创建专题地图”，选择Ranges,选择一个较为明显的区域范围分区：3）、单击Next，选择图层，FIELD选择LAC，下面打钩：4）、单击Next,单击Ranges,左边对话框，#of Ranges选择相对应的LAC个数，本文选择6：5）、打击RECALC，单击OK，再单击OK：6）、对可编辑图层进行编辑画出RNC划分区域图：4、在MapInfo中无法查询时如何操作：1）、打开图层，选择“查询”，“SQL选择”，如图选择相对应的参数：2）、点击OK后：5、图片如何导入MapInfo，并匹配经纬度：1）、首先找到一张栅格地图，通过地图上相对应的点在Google地球上找到相对应的经纬度(至少找三个）。
118.75100031.960200三江学院118.85800032.029900南理工二118.81500032.041400月牙公园2）、应用MapInfo打开这张图，打开时弹出以下对话框，选择Rejster:3）、弹出以下对话框，单击ADD，在月牙湖公园处单击，弹出右边对话框，填入相对应的经纬度，地图上随即出现，Pt1：4）、通过以上步骤继续添加三江学院和南理工的经纬度信息，得出：单击OK。
网优中经常遇到的几种Mapinfo功能讲解学习
网优中经常遇到的几种Mapinfo功能一、基站查找功能MAPINFO是网优普遍使用的软件，但是因为无法进行定位基站，使查找基站时只能按照经纬度在地图上拖动，相当麻烦，其实Mapyifo中可以有自动定位功能，具体打开方法如下：1、打开Mapyifo工具软件，然后导入基站数据，按以下步骤操作。
2、在表结构中选择使用的基站图层（即需查找内容所在表）3、在需要定位的索引中打勾，如站名或者小区标识，点确定4、确认搜索表、查找对象所在列，便可以直接使用Ctrl + F 实现查找功能。
查找到的地点会用标注符号做出标记，默认为空五角星，可以更换样式及颜色，见下图。
5、找到查找站点，并标注（如果查找站点不在当前所视窗口内，查找后便自动将查找站点居中）二、如何导入.excel数据Mapyifo支持2种格式文件的导入.excel和.txt 2种格式导入方法略有不同，下面将对如何导入.excel和.txt做简要的说明及图解。
（注意表格是否存在公式的数据，经纬度的小数点应为实心，而不是句号）2.1 如何导入.excel数据1、通过打开找到需要导入的表格（注意所选格式及首选视图）2、打开所选表格，命名范围选择其他，并在（以选中范围的上以行作为列标题）前打勾。
在其他范围内，将A1改为A2.然后点击确定。
3、确定后，基站数据就被导入，然后选中表----创建点。
此步操作就是对导入数据以点的形式在Mapinfo中表现出来。
4、需修改内容包括：为哪个表创建点，使用符号，经度，纬度。
确认无误后，点确定，此时将会在导入表格同目录下生成与表格同名的.TAB .ID .MAP文件，5、生成3个图层文件后，就可以关闭浏览窗口，重新打开，就可以看到TAB文件了，直接打开即可。
6、直接打开后，就可以看到很多的黑色实心点，每个点代表一个基站，通过右键图层控制，可以对标注内容，标注字体的大小，锚点等进行修改7、可以通过插件将实心点，根据具体的方位角把基站以扇区形式显示出来，（也可以通过插件直接将表格导入，但是还有创建点的过程，根据个人习惯操作方法也略有不同）8、生成后效果如下图所示：2.2 如何导入.txt数据1、打开Mapinfo，导入.txt文件，（往往因为表格的格式或者是经纬度的问题，导致无法导入.excel文件，但是可以转换为.txt文件，一般均可以正常导入）2、注意文件字符集的选择，并在以第一行作为标题前打勾3、打开.txt文件后，同样会提示创建点，其余的步骤也导入.excel文件一样，故后续步骤略。
Mapinfo制作基站三扇区图
Mapinfo制作基GSM基站地图目录1、GSM application主要功能特点及注意事项2、导入celldata电子表格并生成相应的电子地图:3、“refresh cell map ”命令应用说明4、频率规划应用:5、同频同BSIC问题排查：1、GSM application主要功能特点及注意事项GSM application主要功能特点如下:✧利用唯一的EXCEL电子表celldata.dbf或celldata.csv生成cell地图，并轻松地实现电子地图与EXCEL之间转换。
✧交互导入多种数据类型，如频数据freqdata.csv、邻区数据nebdata.csv、小区配置configdata.csv、话务统计sts.csv；更新相应的电子地图信息。
✧使用工具进行频率规划:同邻频查找、提供小区数据库和邻区数据库二种方式检查BCCH_BSIC规划。
✧使用工具查询正向\反向邻小区关系。
✧直接在电子地图中进行邻小区的增加、删除。
增加邻小区还可以选择：增加单向邻小区关系（源小区->目标小区），增加双向邻小区关系（源小区<->目标小区）。
增加完毕之后，根据源小区的BSC归属，自动生成N个相应的批处理文件。
现在可以支持MOTOROLA，NOKIA的邻区增删，使用时指定即可。
其它的设备或系统可以根据需求提供扩展。
✧邻小区数据分析：单向邻小区分析、同频同BSIC分析、目标小区正确性检查，以及Motorola切换算法及其相关的切换参数检查。
✧基站地图刷新功能，此功能可以在地图中方便地移动站点位置、调整小区方向角以及增加新站。
✧在生成基站地图或刷新基站地图时，提供个性化图型模式，并支持扇面与线状共存。
✧多种测试设备路测数据分析功能。
对路测中的RXLEV、RXQUAL等创建专项图层；支持主服小区连线，飞线时提供自定义条件设定，方便对特定的信息进行分析；如质量差分析，弱覆盖分析，事件分析，半速率分析，频段使用情况分析等；事实上，此项功能可扩展应用于新的系统分析。
Mapinfo使用大全
序行之阳早格格创做MapInfo使用是搜集筹备劣化中一个要害的硬件，流利的使用，不妨灵验浑晰的普及咱们处事的效用.下文是尔正在教习处事中聚集归纳的百般MapInfo使用，期视对于大家有所助闲.1 使用MapInfo插件sitesee创造基站扇区图战站面图1.1尝试小区疑息（工参）普遍系统侧人整治一个齐网工参表，创造图不妨有二种支配要领.1、现用功参表，先把工参表中的Sector疑息转移成TXT要领的.2、挨启MapInfo硬件，将TXT的工参表导进MapInfo硬件中.文献典型采用“戴字符要领的TXT” 面打挨启3、采用如下图：4、注意挨勾，面打OK5、出现如下图6、创造站面图：面打table菜单中Greate points选项，如下图面打上图圆圈，采用站面的形状、大小、颜色，采用圆圈的经纬度，面OK，站面图创造完毕.站面图创造有好处区别新修站战本站7、使用sitesee插件创造基站扇区图，挨启sitesee插件，面打圆圈8、采用如下图，纬度、经度、扇区的大小（普遍采用0.1大概者0.2）波瓣角（普遍采用65、45、30），正在采用“圆向角”面OK ??、扇区图创造完毕，隐现基站名采用上图的站名便不妨共时隐现站名战PN的要领，采用“Expression”出现对于画框，采用“站名PN”面OK其余一种要领：尺度EXCELL表格，EXCELL内里的项需要从总工参内中与.下图是尺度EXCELL表格，不妨借用（1）用MapInfo挨启尺度EXCELL表格，如图（2）采用“other”出现左边对于话框，将A1该为A2,面OK，左图圆圈挨勾，出现底下对于话框，面OK（3）出现如下的图（4）与上头创造站面图战扇区图支配一般1、新修一个TAB文献那样一个新的TAB文献便修坐乐成2、新TAB文献，是为了画尝试门路、BSC分组天区、话务载频天区，另有尝试分组图画尝试门路，单打线条，出现对于话框，不妨正在TAB上输出字体面打table菜单中Import选项mif要领文献完毕1、最先挨启齐网扇区图大概者站面图，面打table菜单中Greate Thematic Map 选项2、面打Nest根据分歧的条件树坐区别天图，不妨BSC、话务载频、割交启通批次等3、根据如下话务载频情况树坐分歧的颜色4、面OK，得到如下图咱们画BSC天区、话务载频天区皆是依照上头的分歧颜色区别而画.1、将齐网工参表创造成“site_info无锡”的形式，要领如下图2、将增加的邻区闭系创造成“邻区闭系”的形式，要领如下3、将二个EXCELL表格转移为TXT要领的4、挨启MapInfo硬件，共时挨启“Mapper插件”5、面打“Import or Conver Cell Sectors”将至干佳的齐网工参导进，出现如下对于话框如图6、面打MapInfo中“File”菜单“open”, 而后将“邻区闭系”导进，，正在“文献典型”选项框中采用“戴界定符的ASCII(*.txt)”的选项如图7、面打“挨启”如下对于话框，采用末尾一个上图勾一定要挨上12、选中并挨启MapInfo自动死成的邻区.TAB文献，弹出如下图所示窗心13、隐现SN号，面打MapInfo工具栏里的“Mapper”→“Lobel Per Cell”→“Cell Abbreviations”，如下图所示：14、将“邻区闭系”挨启，面打MapInfo工具栏里的“Mapper”→“Neighbors ”→“Intra Switch On”如下图所示：15、由于基站较多，所以要用到赶快查找功能，面打MapInfo工具栏里的“Mapper”→“Find”→“Cell Abbreviation”，正在“NAME_ABBREVI”中输进基站称呼，比圆WUXI面打决定，如下图所示：16、MapInfo会自动找到的WUXI基站，如图所示17.而后面打天图左侧的画图工具栏里的采用键，如下图白圈圈起去的图标所示：18 末尾面打“WUXI基站”任性一个扇区，即不妨隐现出它所有增加的邻区闭系，如下图，查看是可邻区闭系合理.1、MapInfo指示经纬度、增加基站如图不妨隐现所有场合的经纬度如图增加基站，左打图底下，采用cosmetic layor, 面打左里，得到基站，面打上图，对于话框中的“把经纬度复造上去，采用图的大小、颜色、形状2、MapInfo中赶快查询基站按“Ctrl +F” 得到如下对于话框，采用要查询的项，给要查询的基站标记一个形状，不妨赶快查询齐网的基站.3、将MapInfo中的基站疑息转移EXCLL表格里面打上图，将需要的基站圈起去，单打，按“Ctrl +C”，不妨复造到EXCLL里，包罗基站的所有疑息.撰稿人：牛晓昆。
Mapinfo插件sitesee的应用
如何用MapInfo创建带有扇区的基站图层一、概述在网络规划和优化的工作当中有时会碰到需要在MapInfo中显示带有扇区的基站图层，这里简单给出一个经验小结，希望能对大家的工作有所帮助；（基于MapInfo 8.0en和插件sitesee.mbx）二、创建步骤1、按下面的模版准备好输入数据：模版数据说明：1）.红色背景的列项是必须包括的项，绿色背景的项是自己添加的非必选项，可以根据自己的需求再添加其他的列项，可以在MapInfo的Label中显示；2）.加下划线的黑色字体的5列（BTSNAME LONG LAT CELL ID AZIMUTH）的数据来源于实际的网络数据，黄色字体的5列其取值是自己定义的，其中BANDWIDE就是后来显示的扇区的显示角度（建议取值30°-65°），RADIUS是显示扇区的半径（建议取值0.05-0.12）；3）.如上图所示：注意当该扇区为360°的时候，在AZIMUTH列里填的是omni，对应的BADNWIDE里要填上360；4）.这里将indoor站点的AZIMUTH也归为omni了，实际可以根据需要来自己定义；2、运行MapInfo，选择按照模版准备好的数据3、打开，注意勾选Use Row Above Selected Range for Column Titles(表示表中第一行是title)4、点击OK，弹出5、点击OK，弹出下面的窗口6、关闭上面的窗口，点击Tools—Run MapBasic Program，如下图：7、点击Run MapBasic Program，然后选择插件（SiteSee）如下图：8、点击打开，然后点击菜单栏Table选择WFI SiteSee，选择Create Site Boundaries如下图：9、接着会弹出下面得窗口：10、如下选择好相应的项之后点击OK11、点击OK后出现保存图层的窗口，在文件名中输入要保存的文件名，点击保存即可；12、打开上一步中保存的文件；13、打开之后的结果如下图：14、点击右键选择Layer Control，修改Label和Display即可按我们的要求显示如下：所示：三、Sitesee 插件附件为Sitesee 插件和输入模版的压缩文件，为了便于管理，建议将Sitesee 插件为在MapInfo 安装目录的Tools 文件夹下。
MAPINFO中的更新列功能说明 (1)
MAPINFO中更新列功能说明
1、准备好“基站信息”表和“街道办”图层。
打开MAPINFO软件，并打开表。
选择*.xls格式的文件选中准备好的“基站信息”表，并打开。
勾选“以选中范围的上一行作为列标题”，并点击“确定”。
点击“确认”。
创建点。
2、点击“窗口”—点击“新建地图窗口”
3、站点图层已生成
4、点击“文件”——点击“打开表”，打开街道办图层。
选择“街道办”文件，
街道办图层生成。
5、点击“文件”—点击“另存表”，选择“基站信息”，并点击“另存为”，设
置新的文件名称，例如“基站信息附表”，并保存。
然后关闭MAPINFO软件。
重新打开MAPINFO软件，并点击“文件”—点击“打开表”，选择“基站信息附表”和“街道办”两张表，并点击“打开”。
点击“表”—点击“维护”
—点击“表结构”。
6、选择“基站信息附表”，并点击“确认”。
7、点击“增加字段”。
8、输入需要增加的名称，例如“街道办”，点击“确定”。
9、点击“表”—点击“更新列”。
10、根据表和列的名称选择以下三处选项，并点击“确认”。
11、新的列中数据已生成。
12、点击“文件”—点击“保存表”。
13、点击“表”—点击“转出”。
14、选择*.csv格式。
15、选择选项中的最后一项，并勾选“以第一行作为列标题”，并点击“确
定”。
16、打开生成的表格，“街道办”列的数据生成。
mapinfo7.0软件安装及基本使用
mapinfo7.0软件安装及基本使⽤⼀、mapinfo7.0安装1、运⾏setup.exe2、将mapinfo+.exe复制到安装⽬录下并运⾏。
（或将MapinfoProlicense复制到安装⽬录）⼆、导⼊插件⼯具1、插件seesite需与安装⽂件夹放在同⼀⽬录下2、将SeeSite插件拖到已打开的Mapinfo7.0，在⼯具管理器“已装⼊”和“⾃动装⼊”打钩，每次打开Mapinfo就会⾃动导⼊插件（若不在同意⽬录下会导⼊失败）三、基站图层制作1、将⼯参数据存为“xls”格式，点击SeeSite下“制作基站扇形数据”2、选择已制作好的⼯参⽂件打开3、选择扇形样式4、制作完成后就会显⽰基站图层，如图所⽰四、7.0常⽤的操作1、图层编辑1.1空⽩图层制作点击⽂件下新建表，打开新的地图窗⼝，点击创建在名字栏输⼊新表名字，点击创建⾄此，⼀个空⽩图层已制作完成，利⽤绘图⼯具可在空⽩图层上进⾏需要的图案绘制，⽂字输⼊等，编辑完成后选择“⽂件”下“保存表”1.2对已有图层的编辑打开图层后单击⿏标右键，选择图层控制，在“可编辑”栏打钩⽅可对图层进⾏编辑，确定然后同样利⽤绘图⼯具对图层进⾏编辑，编辑完成后选择“⽂件”下“保存表”或“另存副本为”2、优化⼯具的使⽤导⼊插件SeeSite后会出现优化⼯具栏，全部关闭或重复点击打开缺省⼯程⽂件、代开TAB⽬录中RFcon表数据、删除临时层数据、标注CI或⼲扰频点、标注基站名、显⽰⼩区频点信息、查找基站、查找频点、频点列表、显⽰⼩区同临频⼲扰、查看与本⼩区同频同⾊⼩区、查看选择的圆形区域同频同⾊⼩区对、显⽰邻⼩区、显⽰切⼊邻⼩区、修改邻⼩区并⽣成脚本、修改扇区属性分析⼩区覆盖半径、查找优选频点列表、通过测量矩阵显⽰⼲扰图和计算最佳频点、计算⼩区的最佳⾊码、通过参数新建基站、新建地图点、制作LAC，BSC专题地图。
mapInfo的基本使用14-如何快速查找基站
我们把工参导入到mapinfo里面，如果我们要查找工参，如果在地图上拖拽查找很麻烦，今天我们就来学习一下如何快速查找基站
1、我们首先按Ctrl+F调出查询目标界面，如下图所示：
2、由于图层很多，因此我们需要自定义需要查询的图层，此处是默认最开始的图层，我们导入的工参有可能是后面导入的，因此搜索表需要更改一下
3、此处我们选择好工参表之后，我们用的是小区名查找，然后标注是灰色的五角星，设置好之后点击确定
4、点击确定后出现如下界面，我们在小区名里面输入需要查找的小区名，如下图所示：
5、输入小区名之后我们点击确定，灰色的五角星图形就自动定位到此小区的范围之内了，
如果对搜索条件不满意在可以在自动设置。
MAPINFO基站打点
个人也可以根据自己的需要建立相应的模板。建立模板的过程如下：
1.新建一个EXCEL工作表，格式如下。（可以根据自己的需要添加基站其他信息，比如基站名称。但是值得提醒的是，貌似MAPINFO自身创建的表第一行不支持中文名称。所以模板制作时，需要将第一行用英文表示。如图1
如图5
5.选择确定后，基站.打点文件*.TAB文件就创建好了。可以添加基站所在区域的图层来确定基站的具体位置。效果如图6
如图6
MAPINFO的功能强大，还有很多功能可以利用来制作更漂亮的图层。希望大家来பைடு நூலகம்充。
PS:保存好的.TAB文件，如果要修改打点图标。因为.TAB本身已经不能修改了，可以通过保存工作空间来达到目的.
图1
此模板适用于MAPINFO 7及以上版本（可以删除CI）。如果需要将模板里面添加基站中文名称，那么模板就有5列了。4列信息的模板可以在MAPINFO 7成功生成表，而5列或者5列以上的信息则需要在MAPINFO 8.5里面生成（不肯定，希望高手指点MAPINFO 7能识别5列以上信息的模板）。
2.在EXCEL里将基站信息填充完成后，点击菜单键选择另存为，文件格式选择文本文件制表符分隔（*.TXT）如图2。
图2
3.打开MAPINFO，选择文件/打开并选择打开类型为文本文件制表符分隔（*.TXT）格式如图3。并在打开文本文件后选择属性文本字符集（no character set conversion、以第一行作为列标题），生成*.TAB文件。如图4
图4
4.利用MAPINFO打开生成的.TAB文件，选择菜单键查询/勾选所有、表/创建点。如图5
