Mapinfo图层工参制作方法

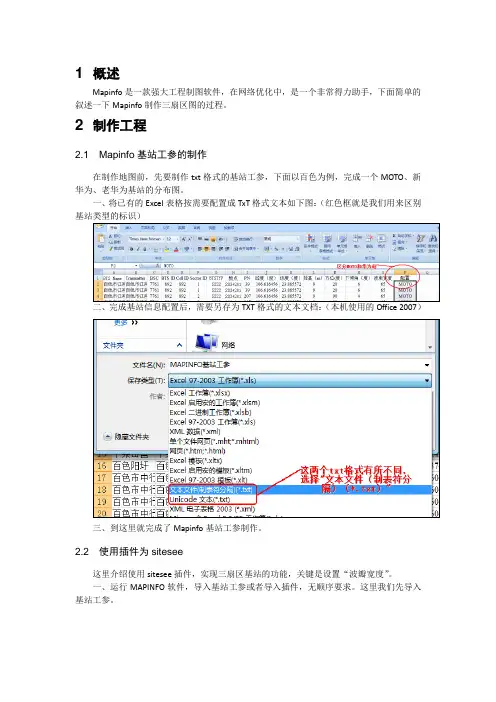

mapinfo三扇区制作步骤
1 概述Mapinfo是一款强大工程制图软件，在网络优化中，是一个非常得力助手，下面简单的叙述一下Mapinfo制作三扇区图的过程。
2 制作工程2.1 Mapinfo基站工参的制作在制作地图前，先要制作txt格式的基站工参，下面以百色为例，完成一个MOTO、新华为、老华为基站的分布图。
一、将已有的Excel表格按需要配置成TxT格式文本如下图：（红色框就是我们用来区别基站类型的标识）二、完成基站信息配置后，需要另存为TXT格式的文本文档：（本机使用的Office 2007）三、到这里就完成了Mapinfo基站工参制作。
2.2 使用插件为sitesee这里介绍使用sitesee插件，实现三扇区基站的功能，关键是设置“波瓣宽度”。
一、运行MAPINFO软件，导入基站工参或者导入插件，无顺序要求。
这里我们先导入基站工参。
二、设置属性，勾选“use first line for column titles”字体的设置设置为不用转换，并采用第一行作为列标题。
点击OK后即成功导入表。
三、导入插件，在TOOLS里选择“Run mapbasic program”出现下图对话框，选择sitesee插件，确定。
四、点击T able—WFI SiteSee—Create Site Boundaries，出现对话框进行设置：五、地图导入。
成了扇区的制作后，我们需要导入地图。
在“file——open”打开对话框：浏览到我们做好的地图信息，可以按“ctrl+a”全部选择。
完成地图导入后，扇区图和地图的层次关系不同，需要重新导入扇区图，操作步骤相同，在“flie——open”，浏览到我们存储刚刚做好的基站图：六、完成基站和地图的导入后，显示基站名，在图上右键点击，选择“layer control”进行相应的选取。
七、制作专属地图。
在“Map——create thematic map”点击“NEXT”进入下一步设置：这里的“配置”，就是我们用来区分MOTO、老华为和新建站基站添加的一项属性，通过styles设置颜色，区分基站。
MapInfo-地理化图层制作
制作MAPINFO地图：
1、先把EXCEL表（表的第一列最好是站名，到时在地图上才可显示站名）转存为txt（制
表符分隔）文件。
注意保存类型：文本文件（制表符分隔）
在转换文件格式时，会弹出各种窗口问是否，全部选择“是”就行了，转换成功后，关掉EXCEL文件。
2、然后在MAPINFO打开txt文件：在打开文件时，文件类型注意是：带定界符的ASCII(*.txt)
3、打开文件时，如下图配置操作选项：按下图选好分界符、文件字符集、以第一行作为列标题（打沟）
4、在菜单表中，创建点
5、设置如下图。
注意：1、为表创建点（选择要转成图层的文件名）2、使用符号（自己选符号形状及颜色）3、取得X坐标的列（选择经度）4、取得Y坐标的列（选择纬度）
6、确定后就OK啦，完成图层制作。
最后在MAPINFO即可打开图层文件。
Mapinfo图层工参制作方法
1.首先，打开mapinfo软件，然后点击“Cancel”如下图：2.点击“File”->“Open”，选择“*.txt”格式，打开需要处理的工参（txt文档），如下图：3.选择工参后，弹出对话框如下：4.点击“OK”之后，如下图：5.然后点击“Tool”->“Run Mapbasic Program…”，找到Mapinfo插件“SiteSee.MBX”打开，如下图：6.然后选择“Table”->“WFI SiteSee”->“Create Site Boundaries”，打开之后如下图：7.然后对弹出的对话框选项进行选择（扇区长度选择0.15km，扇区角度选择60）如下图：8.点击“OK”，会出现如下图所示：9.新的Mapinfo工参制作完成，更改命名后点击保存，如下图：10.关闭Mapinfo打开的txt文档工参，然后点击“Open”，打开刚才保存的Mapinfo图层工参，如下图：11.完成打开之后，出现如下图所示工参图层：12.点击鼠标右键选择“Layer Control”，勾选工参图层的基站名字，如下图：13.点击“OK”之后的图层如下图所示：14.重新点击鼠标右键选择“Layer Control”->“Display”来对Mapinfo图层工参扇区加颜色，如下图：15.选择“绿色”颜色之后，效果图如下：16.重新点击鼠标右键选择“Layer Control”->“Label”来对Mapinfo图层工参基站名称更改颜色，如下图：17.选择“蓝色”颜色之后，效果图如下：18.还可以对Mapinfo图层基站的名称位置进行更改，如下图：19.这里选择将基站名称放在扇区的右侧，点击“OK”之后效果图如下：20.到这里就完成了Mapinfo图层工参的制作，还有更深的内容可以自己进一步学习。
Mapinfo_在网络规划中常用操作指导
Mapinfo在网络规划中常用操作指导目录1. 我如何根据工参制作一幅基站拓扑图？ (3)2.我不想生成扇区图，我只想生成点状的基站分布图，怎么做？ (7)3. 我想给基站拓扑图赋上颜色，最好不同的扇区颜色不同，怎么做？ (8)4. 如何制作专题制图？ (9)5. 我想做一幅区域划分图，怎么做？ (13)6. 我想要获取一幅地图图元的经纬度，怎么做？ (15)7. 如何在地图上获取一块区域的面积？ (20)8. 如何在地图上查询特定的图元？ (22)9. 我在下面地市办公，可是暂时还没有买到电子地图，可工作又需要一定的地图进行辅助，怎么办？ (27)1. 我如何根据工参制作一幅基站拓扑图？所需：Mapinfo、sitesee插件、工参表（包含经纬度）⑴首先打开Mapinfo选择Tools—Run MapBasic Program，找到sitesee.mbx所在位置，点击打开后。
在Table菜单下增加了WFI Sitesee子菜单。
⑵打开工参表（示例）由于Mapinfo打开xls文件时较为复杂，我们通常是将xls转换为txt后再导入Mapinfo 中。
打开工参表后，点击“文件—另存为”注意选择保存类型为“文本文件（制表符分隔）（*.txt）”。
而后在Mapinfo中，点击“文件—打开”注意打开文件类型选择，点击打开后，注意如下对话框中红色部分的选择字体的设置设置为不用转换，并采用第一行作为列标题。
点击OK后即成功导入表。
⑶点击Table—WFI SiteSee—Create Site Boundaries将表中各个字段填写完全，点击OK后生成tab文件并提示填选文件保存位置。
⑷点击File—Open打开生成的Tab文件如图2.我不想生成扇区图，我只想生成点状的基站分布图，怎么做？⑴按照生成基站拓扑图的所讲的方法将工参数据转换成txt格式文件并用Mapinfo打开⑵点击Table—Create Points注意选择好x、y坐标分别采用的数据的列名，通常我们均采用经度作为x轴，纬度作为y 轴。
第一部分：创建MapInfo带点图层
第一部分：创建MapInfo带点图层
MapInfo系列教程
---制作人：王鹏辉
第一部分：如何创建点
1、制作sitedata.txt
图例:用EXCEL打开，可查看、修改其中内容
2、打开MapInfo软件
图例: 选择【取消】
3、在MapINfo中打开sitedata.txt表图例1：选择带定界符的ASCII（*.txt）
图例2：选中sitedata.txt表打开
图例3：选择No Character Set Conversion
图例4：选择No Character Set Conversion
前打√
图例5：选择【表】=>【创建点】
图例6：点击【创建点】之后的对话框
点击可以更改
一般选作【经度】
一般选作【纬度】
然后点击【确定】即完成创建点的图层。
关闭MapInfo软件，到原来sitedata.txt所在文件夹，会发现有三个新生成的MapInfo 文件，双击打开sitedata.TAB，就可以看到制作好的图层了。
如下图所示：。
Mapinfo使用大全(基础易懂)
前言MapInfo使用是网络规划优化中一个重要的软件,熟练的使用,可以有效清晰的提高我们工作的效率.下文是我在学习工作中积累总结的各种MapInfo使用,希望对大家有所帮助.1 使用MapInfo插件sitesee制作基站扇区图和站点图1.1测试小区信息（工参）一般系统侧人整理一个全网工参表,制作图可以有两种操作方法.1、现用工参表,先把工参表中的Sector信息转化成TXT格式的.2、打开MapInfo软件,将TXT的工参表导入MapInfo软件中.3、选择如下图：4、注意打勾,点击OK5、出现如下图6、制作站点图：点击table菜单中Greate points选项,如下图点击上图圆圈,选择站点的形状、大小、颜色,选择圆圈的经纬度,点OK,站点图制作完成.站点图制作有利于区分新建站和原站7、使用sitesee插件制作基站扇区图,打开sitesee插件,点击圆圈8、选择如下图,纬度、经度、扇区的大小（一般选择0.1或者0.2）波瓣角（一般选择65、45、30）,在选择“方位角”点OK9、扇区图制作完成,显示基站名选择上图的站名就可以同时显示站名和PN的方法,选择“Expression”,出现对画框,选择“站名+PN”点OK另外一种方法：标准EXCELL表格,EXCELL里面的项需要从总工参表里取.下图是标准EXCELL表格,可以借用E:\软件使用说明\MapInfo使用\扇区图形（1）用MapInfo打开标准EXCELL表格,如图（2）选择“other”出现右边对话框,将A1该为A2,点OK,左图圆圈打勾,出现下面对话框,点OK（3）出现如下的图（4）与上面制作站点图和扇区图操作一样2. MapInfo中TAB格式制作和MIF格式文件的转化1、新建一个TAB文件这样一个新的TAB文件就建立成功2、新TAB文件,是为了画测试路线、BSC分组区域、话务载频区域,还有测试分组图画测试路线,双击线条,出现对话框,可以在TAB上输出字体3、TAB文件转化成mif文件格式,鼎立6.3支持mif格式的测试路线图点击table菜单中Import选项mif格式文件完成3.创建主题地图1、首先打开全网扇区图或者站点图,点击table菜单中Greate Thematic Map 选项2、点击Nest根据不同的条件设置区分地图,可以BSC、话务载频、割接开通批次等3、根据如下话务载频情况设置不同的颜色4、点OK,得到如下图我们画BSC区域、话务载频区域都是依照上面的不同颜色区分而画.4.利用Mapper插件检查邻区是否合理1、将全网工参表制作成“site_info无锡”的形式,格式如下图C:\Documents andSettings\Administrat2、将添加的邻区关系制作成“邻区关系”的形式,格式如下C:\Documents andSettings\Administrat3、将两个EXCELL表格转化为TXT格式的4、打开MapInfo软件,同时打开“Mapper插件”5、点击“Import or Conver Cell Sectors”将至做好的全网工参导入,出现如下对话框如图6、点击MapInfo中“File”菜单“open”, 然后将“邻区关系”导入,,在“文件类型”选项框中选择“带界定符的ASCII(*.txt)”的选项如图7、点击“打开”如下对话框,选择最后一个上图勾一定要打上8、点OK,会出现如下图所示的对话框,MapInfo软件将会在存放NBR 的文件里自动生成1个NBR.TAB文件9、点击MapInfo中“File”菜单“Close Table”选项10、出现对话框,删除“邻区”表格11、点击MapInfo工具栏里的“Mapper”→“Neighbors”→“Load Per Cell Pair Table”,出现下图所示画面,将刚才做的“邻区”文件打开12、选中并打开MapInfo自动生成的邻区.TAB文件,弹出如下图所示窗口13、显示SN号,点击MapInfo工具栏里的“Mapper”→“Lobel Per Cell”→“Cell Abbreviations”,如下图所示：14、将“邻区关系”打开,点击MapInfo工具栏里的“Mapper”→“Neighbors ”→“Intra Switch On”如下图所示：15、由于基站较多,所以要用到快速查找功能,点击MapInfo工具栏里的“Mapper”→“Find”→“Cell Abbreviation”,在“NAME_ABBREVI”中输入基站名称,比如WUXI2002点击确定,如下图所示：16、MapInfo会自动找到的WUXI2002基站,如图所示17.然后点击地图右侧的绘图工具栏里的选择键,如下图红圈圈起来的图标所示：18 最后点击“WUXI2002基站”任意一个扇区,便可以显示出它所有添加的邻区关系,如下图,检查是否邻区关系合理.6.其它一些用法1、MapInfo指示经纬度、添加基站如图可以显示任何地方的经纬度如图添加基站,右击图下面,选择cosmetic layor, 点击右面,得到基站,点击上图,对话框中的“把经纬度复制上去,选择图的大小、颜色、形状2、MapInfo中快速查询基站按“Ctrl +F”得到如下对话框,选择要查询的项,给要查询的基站标识一个形状,可以快速查询全网的基站.3、将MapInfo中的基站信息转化EXCLL表格里点击上图,将需要的基站圈起来,双击,按“Ctrl +C”,可以复制到EXCLL里,包括基站的所有信息.撰稿人：牛晓昆。
MapInfo中文版的制图操作步骤
MapInfo制图的操作步骤
1、先打开地形图（从我们这拷下去的图基本上是已经配准好了的，就可以不用配准了；如果想知道配准的方法，就得有几张没有载边的地形图）。
2、新建一个图层（等同于一个文件）用于画小班面图（该图层要与地形图在同一个窗口中）。
注：镇、村、林班的界线需要另建一个图层，方便与小班面图区分。
3、直接画小班图（新建的图层要处于编辑状态）。
4、画好小班后，要根据区划图上的小班号，给所画的小班编上相应的号。
5、求算小班面积：
把小班面积转出，在电子表格上以.dbf的格式进行编排，在MAPINFO中就以.dbf的格式打开（首次打开后，会自动生成.tab的文件，下次再打开，就直接打开.tab格式就行了）就有面积的表格了。
6、布局（在MAPINFO中要打印就得进行布局）：
布局完后就完成一张图，可以进行打印（布局完以后，要保存成工作空间，否则下次再用到此张图时就又得重新做了）。
保存工作空间：选择“文件”菜单栏下的“保存工作空间”然后给该工作空间命名，保存即可。
也可在画图的过程中先保存工作空间，方便于下次的打开。
7、在MAPINFO中是以.tab格式为主，一般打开系统默认为.tab的格式，如果保存有工作空间，打开时可以直接选择.wor格式（这个是工作空间的格式），当打开工作空间后，可以一次性打开之前操作时所打开的所有图层。
Mapinfo使用大全(网优实用)
前言MapInfo使用是网络规划优化中一个重要的软件，熟练的使用，可以有效清晰的提高我们工作的效率。
下文是我在学习工作中积累总结的各种MapInfo使用，希望对大家有所帮助。
1 使用MapInfo插件sitesee制作基站扇区图和站点图1.1测试小区信息（工参）一般系统侧人整理一个全网工参表，制作图可以有两种操作方法。
1、现用工参表，先把工参表中的Sector信息转化成TXT格式的。
2、打开MapInfo软件，将TXT的工参表导入MapInfo软件中。
3、选择如下图：4、注意打勾，点击OK5、出现如下图6、制作站点图：点击table菜单中Greate points选项，如下图点击上图圆圈，选择站点的形状、大小、颜色，选择圆圈的经纬度，点OK，站点图制作完成。
制作后打开制作的TAB图，点制作完成。
如下图：站点图制作有利于区分新建站和原站7、使用sitesee插件制作基站扇区图，打开sitesee插件，点击圆圈8、选择如下图，纬度、经度、扇区的大小（一般选择0.1或者0.2）波瓣角（一般选择65、45、30），在选择“方位角”点OK9、扇区图制作完成，显示基站名选择上图的站名就可以同时显示站名和PN的方法，选择“Expression”,出现对画框，选择“站名+PN”点OK另外一种方法：标准EXCELL表格，EXCELL里面的项需要从总工参表里取。
下图是标准EXCELL表格，可以借用E:\软件使用说明\MapInfo使用\扇区图形（1）用MapInfo打开标准EXCELL表格，如图（2）选择“other”出现右边对话框，将A1该为A2,点OK，左图圆圈打勾，出现下面对话框，点OK（3）出现如下的图（4）与上面制作站点图和扇区图操作一样2. MapInfo中TAB格式制作和MIF格式文件的转化1、新建一个TAB文件这样一个新的TAB文件就建立成功2、新TAB文件，是为了画测试路线、BSC分组区域、话务载频区域，还有测试分组图画测试路线，双击线条，出现对话框，可以在TAB上输出字体3、TAB文件转化成mif文件格式，鼎立6.3支持mif格式的测试路线图点击table菜单中Import选项mif格式文件完成3.创建主题地图1、首先打开全网扇区图或者站点图，点击table菜单中Greate Thematic Map 选项2、点击Nest根据不同的条件设置区分地图，可以BSC、话务载频、割接开通批次等3、根据如下话务载频情况设置不同的颜色4、点OK，得到如下图我们画BSC区域、话务载频区域都是依照上面的不同颜色区分而画。
mapInfo的基本使用——重叠覆盖渲染图及问题小区标注
mapInfo的基本使用——重叠覆盖渲染图制作及问题小区标注通过学习本次操作，我们可以mapinfo上制作重叠覆盖渲染图，方便快速定位重叠覆盖区域，标注重叠覆盖小区，方便宏观把握问题，有错之处恳请大神指点，希望对还不知道的兄弟有所帮助。
一、我们为了宏观把控，可以在mapinfo里面把问题小区标注出来，比如重叠覆盖问题小区。
1、首先我们先把工参表里添加重叠覆盖小区的覆盖度和是否是否是重叠覆盖小区，然后再制作工参图层，制作工参图层前面已经说过，这次就不在重复。
如下图所示：2、制作好工参图层后我们也是在地图里面的创建专属地图里面制作选择个人的选项，在选择重叠覆盖，如下图红框所示：3、选中之后双击，制作专属地图，（注意：字段里面必须的选择是否是重叠覆盖小区）如下图所示4、选择之后点击下一步，再选择式样，可对问题小区进行编辑，如下图：5、之后我们就可以对问题小区进行颜色编辑，之后点击确定，如下图所示：6、所有都做好之后就可以选确定，就可以把问题小区标注出来，如下图所示：二、在地图上制作重叠覆盖渲染图，我们可以快速定位重叠覆盖区域1、步骤一都一样，制作工参图层，为了方便，我们只做城区的渲染图，把区域导进mapinfo里面去，如下图所示：2、之后就可以制作专属地图，首先选择模板，如下红框所示，然后选择下一步，如下图所示：3、选择下一步之后，我们选择制作渲染图的来源，及范围选择和保存路径，再单击下一步，如下图所示：4、选择下一步之后我们先设置小区的大小及覆盖半径，如下图：4.1注意，在设置小区大小是只能设置最小，设置好之后点击OK，如下图所示：5、之后再选择式样，其中方法里面要选择自定义取值范围，然后在选择重叠覆盖度对应的数字就可以，之后选择确定，如下图所示：6、之后再点击确定，就可以用制作重叠覆盖渲染图，如下所示：更多mapinfo相关操作可微信搜索公众号网优随笔，或下面二维码添加关注查看。
制作MapInfo渲染图层
MapInfo系列教程
---制作人：王鹏辉
第四部分：渲染专题地图
1、打开之前做好的专题地图图层
图例1: 选择【地图】=>【创建专题地图】
会弹出下面对话窗：选择【格网】=>【缺省格网】，然后，单击【下一步】
2、设置相关参数
图例1:
【表】选择【MTPsite】，【字段】选择【话务量（语音）】;
前打√，如图
所示;
格网选项里的【表】选【无】。
保存位置，自己可以更改，设置好的参数如图所示：
然后，单击【下一步】
点击【设置】：【单元大小】设置成0.1，其他数值不变。
然后，点击【确定】
再点击点击【样式】：【方法】选择【自定义范围】，【变形数】选择【5】，【值】的颜色分别设置成灰，绿，蓝，黄，红，数值分别设成：
0,10,20,30,200.其他数值不变。
然后，点击【确定】。
其他参数不变。
设置好的参数如下图所示：
然后，点击【确定】，等待渲染图层完成，嘿嘿…
完成喽，吼吼吼…。
mapinfo软件操作方法
Mapinfo软件常用操作以MAPINFO11.0中文版为例进行说明。
一、新建图层操作无效覆盖区域、物理网格、逻辑网格分别建立图层。
顶端菜单：“文件->新建表”：图1新建表步骤1图示出现“新建表窗口”如下：图2新建表步骤2图示在“新建表窗口”中选择Open New Mapper，如果已经打开了一个地图窗口，也可以选择Add to Current Mapper。
选择Create New 创建一个新的表结构。
点击“Create…”按钮，出现“新建表结构”的窗口如下：图3新建表步骤3图示在“新建表结构窗口”的下部输入Name、Type、Width用于定义字段的名字、类型和长度。
每输入完一个字段Name、Type和Width，点击窗口右上部的Add Field 按钮进入下一个字段的定义。
各图层字段要求见附件二。
所有字段定义完成后，点击“新建表结构窗口”下部的Create…按钮，出现如下保存窗口，选择合适的路径，输入文件名后保存tab文件，保存类型选择默认的tab文件。
图4新建表步骤4图示经过以上操作，空白的网格图层就新建并定义好了。
二、网格划分及去除重叠区域方法1)网格划分方法步骤一、使用顶端菜单：“文件->打开”或工具栏上的“打开”按钮，打开各参考图层（如各种场景地理图层、市场营销网格、网优网格、综合接入区、业务量、用户数、集团客户及大客户等，使用较高版本的Mapinfo打开航空图）；步骤二、与步骤一同样的方法打开前一节建立的空白网格图层，并设置网格图层可编辑，如下图：图11网格划分示意图1步骤三、网格图层设置为可编辑后，使用“多边形”绘图工具开始绘制物理网格，如下图：图12网格划分示意图2步骤四、从独立的校园、景区、乡镇镇区、交通枢纽、CBD、党政机关、大型聚集场馆、地标性建筑区域、产业园区、高层住宅区等区域开始，参考各图层的边界，绘制物理网格，相同性质的区域可适度连片。
如下图红色线条为物理网格，圈定了广州中医药大学和广东药学院，并进行了周围相同性质建筑的适当连片，参考了23类场景边界、营销网格边界、网优网格边界、综合接入区边界、航空图的街道和建筑物、业务量图层、用户数图层、室分建筑物库等；图13网格划分示意图3步骤五、检查并设置网格图层处于可选择状态，如下图：图14网格划分示意图4步骤六、使用“信息”工具，并点击刚画好的网格，对网格的“序号”、“网格编号”、“网格名称”、“业务区”四个字段进行编辑填写，其他字段后续再进行批量处理（每画好一个网格可进行字段编辑并保存图层）。
mapinfo7.0软件安装及基本使用
mapinfo7.0软件安装及基本使⽤⼀、mapinfo7.0安装1、运⾏setup.exe2、将mapinfo+.exe复制到安装⽬录下并运⾏。
（或将MapinfoProlicense复制到安装⽬录）⼆、导⼊插件⼯具1、插件seesite需与安装⽂件夹放在同⼀⽬录下2、将SeeSite插件拖到已打开的Mapinfo7.0，在⼯具管理器“已装⼊”和“⾃动装⼊”打钩，每次打开Mapinfo就会⾃动导⼊插件（若不在同意⽬录下会导⼊失败）三、基站图层制作1、将⼯参数据存为“xls”格式，点击SeeSite下“制作基站扇形数据”2、选择已制作好的⼯参⽂件打开3、选择扇形样式4、制作完成后就会显⽰基站图层，如图所⽰四、7.0常⽤的操作1、图层编辑1.1空⽩图层制作点击⽂件下新建表，打开新的地图窗⼝，点击创建在名字栏输⼊新表名字，点击创建⾄此，⼀个空⽩图层已制作完成，利⽤绘图⼯具可在空⽩图层上进⾏需要的图案绘制，⽂字输⼊等，编辑完成后选择“⽂件”下“保存表”1.2对已有图层的编辑打开图层后单击⿏标右键，选择图层控制，在“可编辑”栏打钩⽅可对图层进⾏编辑，确定然后同样利⽤绘图⼯具对图层进⾏编辑，编辑完成后选择“⽂件”下“保存表”或“另存副本为”2、优化⼯具的使⽤导⼊插件SeeSite后会出现优化⼯具栏，全部关闭或重复点击打开缺省⼯程⽂件、代开TAB⽬录中RFcon表数据、删除临时层数据、标注CI或⼲扰频点、标注基站名、显⽰⼩区频点信息、查找基站、查找频点、频点列表、显⽰⼩区同临频⼲扰、查看与本⼩区同频同⾊⼩区、查看选择的圆形区域同频同⾊⼩区对、显⽰邻⼩区、显⽰切⼊邻⼩区、修改邻⼩区并⽣成脚本、修改扇区属性分析⼩区覆盖半径、查找优选频点列表、通过测量矩阵显⽰⼲扰图和计算最佳频点、计算⼩区的最佳⾊码、通过参数新建基站、新建地图点、制作LAC，BSC专题地图。
Mapinfo使用方法大全
前言MapInfo使用是网络规划优化中一个重要的软件，熟练的使用，可以有效清晰的提高我们工作的效率。
下文是我在学习工作中积累总结的各种MapInfo使用，希望对大家有所帮助。
1 使用MapInfo插件sitesee制作基站扇区图和站点图1.1测试小区信息（工参）一般系统侧人整理一个全网工参表，制作图可以有两种操作方法。
1、现用工参表，先把工参表中的Sector信息转化成TXT格式的。
2、打开MapInfo软件，将TXT的工参表导入MapInfo软件中。
文件类型选择“带字符格式的TXT”点击打开3、选择如下图：4、注意打勾，点击OK5、出现如下图6、制作站点图：点击table菜单中Greate points选项，如下图点击上图圆圈，选择站点的形状、大小、颜色，选择圆圈的经纬度，点OK，站点图制作完成。
站点图制作有利于区分新建站和原站7、使用sitesee插件制作基站扇区图，打开sitesee插件，点击圆圈8、选择如下图，纬度、经度、扇区的大小（一般选择0.1或者0.2）波瓣角（一般选择65、45、30），在选择“方位角”点OK9、扇区图制作完成，显示基站名选择上图的站名就可以同时显示站名和PN的方法，选择“Expression”,出现对画框，选择“站名+PN”点OK另外一种方法：标准EXCELL表格，EXCELL里面的项需要从总工参表里取。
下图是标准EXCELL表格，可以借用（1）用MapInfo打开标准EXCELL表格，如图（2）选择“other”出现右边对话框，将A1该为A2,点OK，左图圆圈打勾，出现下面对话框，点OK（3）出现如下的图（4）与上面制作站点图和扇区图操作一样2. MapInfo中TAB格式制作和MIF格式文件的转化1、新建一个TAB文件这样一个新的TAB文件就建立成功2、新TAB文件，是为了画测试路线、BSC分组区域、话务载频区域，还有测试分组图画测试路线，双击线条，出现对话框，可以在TAB上输出字体3、TAB文件转化成mif文件格式，鼎立6.3支持mif格式的测试路线图点击table菜单中Import选项mif格式文件完成3.创建主题地图1、首先打开全网扇区图或者站点图，点击table菜单中Greate Thematic Map 选项2、点击Nest根据不同的条件设置区分地图，可以BSC、话务载频、割接开通批次等3、根据如下话务载频情况设置不同的颜色4、点OK，得到如下图我们画BSC区域、话务载频区域都是依照上面的不同颜色区分而画。
mapinfo 绘图工具使用与图形编辑处理
实习二绘图工具使用与图形编辑处理（一）绘图工具1、建一新表：gxmap2、工具功能布局：（1）绘图工具条：图形要素输入功能区图形要素外形修正功能区图形要素外观修改功能区（2）主工具条：图形要素选取功能区图形缩放功能区图层控制、标注功能区（二）绘制图框图例1、(shift)输入长方形图框输入长方形区域，“对象”-----“转换为折线”。
2、曲线输入与线型、文本输入：右下角处输入图例；输入三条线段，分别标识为铁路、公里、农村道路；输入三段线，分别标识为国界、省界、县界。
长方形顶部输入：广西环境污染分布图（36，隶书，黑色粗体）3、符号输入：设计符号库为mapinfo arrow，在右上角输入大小为30的红色指北针符号，并标注为指北针。
（三）图形要素编辑1、多边形合并：输入两个互相重叠的多边形，“对象”－“合并”输入两个互不重叠的多边形，“对象”－“合并”2、线段合并：绘制两段铁路，“对象”－“合并”绘制一段铁路，激活“S”键，绘制无缝的第二段铁路，“对象”－“合并”3、多边形分割：切割：目标公共部分被分割为两部分。
输入左右两多边形（重叠1/3）, 设置左多边形为目标，进行分割；删除右多边形。
擦除：目标公共部分被除去。
输入左右两多边形（重叠1/3）, 设置左多边形为目标，擦除重叠部分。
擦除外部：目标公共部分以外被除去。
输入左右两多边形（重叠1/3）, 设置右多边形为目标，擦除，删除左多边形。
练习：输入四个互相重叠的多边形，选择最好的方式擦除他们重叠的公共部分，使是四个多边形能准确接边。
线对多边形的分割：用线段分割多边形。
输入一多边形，多边形中部输入一线段，设置多边形为目标，分割多边形。
4、线剪断：输入一线段，线段1/3处输入多边形，设置线段为目标，把线分割为两段。
5、图形整形多边形整形：多边形整形：绘一个三角形，把它修整为圆形。
曲线整形：输入一段7各点的折线，并把它整形为直线；再把直线整形为折线。
6、图层要素之间的交换新建新表test1,输入5个不同颜色的多边形；新建表test2,输入两条折线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.首先，打开mapinfo软件，然后点击“Cancel”如下图：
2.点击“File”->“Open”，选择“*.txt”格式，打开需要处理的工参（txt文档），如下图：
3.选择工参后，弹出对话框如下：
4.点击“OK”之后，如下图：
5.然后点击“Tool”->“Run Mapbasic Program…”，找到Mapinfo插件“SiteSee.MBX”
打开，如下图：
6.然后选择“Table”->“WFI SiteSee”->“Create Site Boundaries”，打开之后如下图：
7.然后对弹出的对话框选项进行选择（扇区长度选择0.15km，扇区角度选择60）如下图：
8.点击“OK”，会出现如下图所示：
9.新的Mapinfo工参制作完成，更改命名后点击保存，如下图：
10.关闭Mapinfo打开的txt文档工参，然后点击“Open”，打开刚才保存的Mapinfo图层
工参，如下图：
11.完成打开之后，出现如下图所示工参图层：
12.点击鼠标右键选择“Layer Control”，勾选工参图层的基站名字，如下图：
13.点击“OK”之后的图层如下图所示：
14.重新点击鼠标右键选择“Layer Control”->“Display”来对Mapinfo图层工参扇区加颜
色，如下图：
15.选择“绿色”颜色之后，效果图如下：
16.重新点击鼠标右键选择“Layer Control”->“Label”来对Mapinfo图层工参基站名称更
改颜色，如下图：
17.选择“蓝色”颜色之后，效果图如下：
18.还可以对Mapinfo图层基站的名称位置进行更改，如下图：
19.这里选择将基站名称放在扇区的右侧，点击“OK”之后效果图如下：
20.到这里就完成了Mapinfo图层工参的制作，还有更深的内容可以自己进一步学习。
