第二部分：制作MapInfo带扇区的图层

合集下载

Mapinfo制图步骤

Mapinfo制图步骤由于Mapinfo使用的是.tab格式的文件，而我们的测试软件TEMS默认生成的记录文件是.log格式的，故需将.log格式的测试结果转换为.tab格式的文件；Mapinfo使用的基站数据库是来自OMC-R的导出数据，但直接导出的数据不能直接为Mapinfo使用，需要将从OMC-R导出的.xls先另存为.txt，Mapinfo使用插件Piano_41.MBX将.txt转换为.tab格式的基站数据库；然后由基站数据库和测试记录在Mapinfo中体现各项指标，进行网络优化分析第一步：利用TEMS将.log格式测试结果转换为.tab格式的文件，以便Mapinfo使用打开TEMS，在菜单栏点击Logfile选项，然后点击Export Logfile选项在Format栏选择导出的格式为Mapinfo Tab file，点击Setup按钮根据要求选出分析所用参数，点击确定Input框中指出.log格式的文件的位置，在Output选项框中的Director栏中输入转换后文件存放的位置，点击OK,点击转换按钮，进行格式转换转换过程所用的时间跟测试记录大小和分拣的条件有关出现上面的信息框提示转换成功二、将PRC.xls文件另存为PRC.txt文件利用Excel中的另存为功能将PRC.xls文件另存为PRC.txt，保存类型为“文本文件（制表符分隔）（*.txt）”三、打开Mapinfo软件，运行插件Piano_41.MBX，将PRC.txt文件转换为PRCprc.TAB 格式的基站数据库文件在Tools工具栏中选择Run MapBasic Program选项选择Piano_41.MBX，点击打开按钮,将在菜单栏中出现PIANO_41菜单点击菜单栏上的PIANO_41菜单项点击Creat Base Stations选项将文件类型选为Delimitet ASCII，选择前面另存为.txt的PRC.txt文件，点击打开按钮点击OK按钮在此处File Character Set项中选择“No character set conversion”，并将Use First Line Column Titles前的复选框选中，点击OK按钮选择保存路径，点击保存按钮点击No按钮（DCS为1800MHz型基站）点击OK按钮选择X坐标标识为Longitude（经度），Y坐标标识为Latitude（纬度）；将生成如下的图，刚开始生成的图中没有标记出相关信息，需要我们手动设置图层，将需要的信息显示出来在Main工具栏中点击按钮，出现图层设置对话框按照上图所示选中相应的选项，点击Lable按钮将要显示的标签选择为CellNameCN，标签显示位置选为，将Rotate Lable with Line复选框不要选中，点击OK按钮，在下一对话框中继续点击OK按钮，就生成了带小区中文名的图，如下所示四、利用connect v1.01.MBX插件进行连线操作，将行走的路线和相对应的电平值等参数用不同图形、不同颜色体现出来在Tools菜单栏中点击Run MapBasic Program选项选择插件connect v1.01.MBX，点击打开在两个选项中分别指定前面我们转换好的基站数据库文件位置和测试记录文件位置，点击OK按钮选择相对应的列名，点击OK按钮选择相对应的列名，点击OK按钮如果有必要，请更改连线类型，点击OK按钮生成如上的毛坯图，在此基础上进行相关连线、图形的细节配置，就可以得出比较直观的图，如下图所示。

Mapinfo范围值专题图层制作方法

Mapinfo范围值专题图层制作方法
范围值专题
范围值专题就是按照设置的范围显示数据。

在反映数值和地理区域的关系时是很有用的。

以2I2C用户业务分布专题图制作为例，说明范围值图制作方法。

1.打开武威市物理网格图。

2.选择“地图”→“创建专题地图”菜单项。

如图1-2所示：
图1创建专题图菜单图图2范围图制作步骤1/3
3.在“创建专题地图-步骤1/3”对话框中选择“Ranges”,模
板选择“缺省区域范围”，双击“缺省区域范围”后如图3
所示：
图3范围图制作步骤2/3
4．在“创建专题地图-步骤2/3”中“字段”选择“套餐2I2C 用
户数人次”，如图4所示，单击“下一步”，显示如图5所示：
图4范围图制作步骤3/3图5范围图制作步骤范围、样式修改4.单击“范围”后，显示如图6所示，在“范围”中选择“自定义”，根据自己需求输入所需范围值，单击确定后即可生成专题图层。

5.在“选项”菜单中选择“显示专题图例窗口”，如图6所示：
图6 专题图例窗口显示。

Mapinfo,sitsee添加,制作扇区,专题地图

Mapinfo在网络优化中的使用说明目录1.工参文本格式 (1)1.1.工参表格式 (1)1.2.工参表格内容 (1)2.使用sitesee插件 (2)2.1.第一步 (2)2.2.第二步 (2)2.3.第三步 (3)2.4.第四步 (3)2.5.第五步 (4)2.6.第六步 (4)3.导入工参表 (5)3.1.打开工参表 (5)3.2.打使用表格第一行作为标题 (6)3.3.修改字符类型 (6)3.4.完成导入 (7)4.使用Sitesee制作扇区图 (8)4.1.运行sitesee (8)4.2.选择并填入对应值 (9)4.3.运行中 (10)4.4.保存图层 (11)4.5.关闭Mapinfo软件 (12)4.6.打开做好的图层 (12)4.7.显示小区“标示” (12)5.编辑图层 (14)5.1、修改图层的颜色 (14)5.2、按照条件选择小区 (16)5.3、制作专题地图 (18)5.3.1、制作分类专题地图 (18)5.3.2、制作分段专题地图 (20)5.4、图层合并 (26)1.工参文本格式1.1.工参表格式在Mapinfo中使用的工参表可以为EXCEL或TXT格式。

说明Excel必须是2003格式如果为07版office，需要把工参表另存为2003格式，如下图所示：建议：建议使用EXCEL工参表时，最好先把工参信息选择性粘贴到新的表中，因为老表中的单元格可能包含特殊格式或公式，导致Mapinfo无法识别。

1.2.工参表格内容工参表中必须具备经纬度、方位角，其他列都是可有可无。

强调：经纬度、方位角必须为数字格式。

可有通过相加运算验证。

注意：经度<180，纬度<90 方位角的值<360。

2.使用sitesee插件Sitesee是制作扇区图（三叶草）的插件，需先在Mapinfo中导入才能使用。

Sitesee插件只需在Mapinfo中导入一次，之后可以自动加载，但是不能改变Sitesee插件在电脑中的位置，否则会加载失败，需手动再加载一次。

mapinfo教程

mapinfo教程
MapInfo 教程：
1. 地图浏览和导航：
- 打开 MapInfo 软件。

- 定位工具栏上的放大、缩小和漫游按钮。

- 使用鼠标滚轮进行缩放。

- 使用工具栏上的漫游按钮浏览地图。

2. 图层的添加和删除：
- 点击菜单中的 "文件" -> "打开"，选择地理数据文件。

- 在 "图层控制" 窗口中选择要添加的图层。

- 右键点击图层，选择 "删除图层" 可以删除图层。

3. 地图符号化：
- 双击图层，在 "符号化" 选项卡中选择合适的符号化方法。

- 根据需要设置符号化的属性和颜色。

4. 地图查询：
- 点击 "地图查询" 工具栏按钮。

- 在查询对话框中选择要查询的图层和属性。

- 输入查询条件并执行查询。

5. 空间分析：
- 点击 "空间查询" 工具栏按钮。

- 在空间查询对话框中选择要查询的图层和空间条件。

- 执行查询并选择输出结果。

6. 地图输出：
- 点击菜单中的 "文件" -> "导出地图"。

- 选择输出格式和目标路径。

- 设置输出地图的样式和布局。

- 点击 "导出" 完成地图输出。

这些是 MapInfo 的基本操作和功能，希望对您有帮助。

如有其他问题，请随时提问。

使用Mapinfo的CellMaker插件制作多彩扇区图

使用Mapinfo的CellMaker插件制作多彩扇区图分类：游戏/数码→电脑→电脑软件一.简介在通信设计中，常规制作的基站扇区图往往显得比较单调，并缺乏生动的表现力，今天将介绍如何使用Mapinfo的CellMaker插件制作多彩扇区图。

二.工具/原料1、MapInfo Professional 112、CellMaker（彩色三扇区制作工具）3、XX地市GSM基站图层（三扇区）（含小区名称、选择器、纬度、经度、方位角、半功率角等数据）三.方法/步骤步骤一按照以下格式准备导进Mapinfo图层基础数据，主要字段包括小区名称、选择器、纬度、经度、方位角、半功率角等，特别注意字段的格式，因为字段格式将影响到扇区生成器的数据选择的。

步骤二按数据格式要求，在Mapinfo软件中打开相关的数据源文件，勾中首行数据作为标题行数据，并设置好对应字段的类型。

特别强调：（1）基站名称、小区名称及选择器为字符串类型；（2）纬度和经度为浮点类型；（3）方位角和半功率角为整型，注意如果不是整型数据，如浮点数据，在扇区生成器中将无法选择数据源的。

步骤三导入数据后，创建点图层并进行相关参数设置。

如下图所示：步骤四：双击CellMaker图标，加载插件，并点击“Draw Sector Symbols”打开创建的点图层，并设置“选择器”数据来源字段。

步骤五设置扇区生成器中对应的字段及参数，如纬度、经度、方位角、半功率角、扇区颜色等，特别注意的是，先前数据导入时方位角和半功率角如果不是整型，在扇区生成器中将无法选择数据的。

步骤六使用CellMaker插件制作出来的多彩扇区图层的效果，如下：四.注意事项1、CellMaker插件及数据模板的下载地址：/s/1c0iZTSW2、网讯数据坊：/?v=1五.网讯数据坊网讯数据坊，致力于打造海量的互联网数据信息交流平台，分享知识，分享经验，共同创造更多的财富和价值。

亲，欢迎来到网讯数据坊，这里有海量的专业软件、专业数据及专业数据制作，我们将竭力为您提供优质服务。

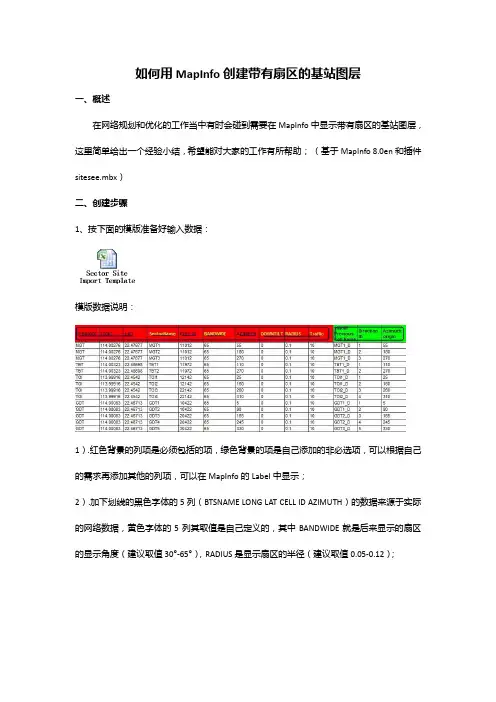

Mapinfo插件sitesee的应用

如何用MapInfo创建带有扇区的基站图层一、概述在网络规划和优化的工作当中有时会碰到需要在MapInfo中显示带有扇区的基站图层，这里简单给出一个经验小结，希望能对大家的工作有所帮助；（基于MapInfo 8.0en和插件sitesee.mbx）二、创建步骤1、按下面的模版准备好输入数据：模版数据说明：1）.红色背景的列项是必须包括的项，绿色背景的项是自己添加的非必选项，可以根据自己的需求再添加其他的列项，可以在MapInfo的Label中显示；2）.加下划线的黑色字体的5列（BTSNAME LONG LAT CELL ID AZIMUTH）的数据来源于实际的网络数据，黄色字体的5列其取值是自己定义的，其中BANDWIDE就是后来显示的扇区的显示角度（建议取值30°-65°），RADIUS是显示扇区的半径（建议取值0.05-0.12）；3）.如上图所示：注意当该扇区为360°的时候，在AZIMUTH列里填的是omni，对应的BADNWIDE里要填上360；4）.这里将indoor站点的AZIMUTH也归为omni了，实际可以根据需要来自己定义；2、运行MapInfo，选择按照模版准备好的数据3、打开，注意勾选Use Row Above Selected Range for Column Titles(表示表中第一行是title)4、点击OK，弹出5、点击OK，弹出下面的窗口6、关闭上面的窗口，点击Tools—Run MapBasic Program，如下图：7、点击Run MapBasic Program，然后选择插件（SiteSee）如下图：8、点击打开，然后点击菜单栏Table选择WFI SiteSee，选择Create Site Boundaries如下图：9、接着会弹出下面得窗口：10、如下选择好相应的项之后点击OK11、点击OK后出现保存图层的窗口，在文件名中输入要保存的文件名，点击保存即可；12、打开上一步中保存的文件；13、打开之后的结果如下图：14、点击右键选择Layer Control，修改Label和Display即可按我们的要求显示如下：所示：三、Sitesee 插件附件为Sitesee 插件和输入模版的压缩文件，为了便于管理，建议将Sitesee 插件为在MapInfo 安装目录的Tools 文件夹下。

MAPINF图层制作说明

1：将做好的PRC单独放在一个文件夹里；
2：打开PRC在最后加一列LENTH（可随意起名），将900、微蜂窝以及西门子的标为0.1，1800的标为0.2（也可按自己喜好填，这只是控制以后图形里小区主瓣的长短）；
3：将PRC另存为：“文本文件（制表符分隔）”
保存一律点“是”即便是“是否覆盖”也选“是”;
4: 打开MAPINF选用*.txt打开上步保存好的txt文件
5:打开后出现下图，File Character set conversion选最后一项并且勾上下面的选项
6：出来后点Piano里的Create Base Stations
7：双击选上上步做好的图层，注意改名以防止重名冲突，然后保存。

8：在出来的框里Length选最后一项
9：在Column里选自己在第二步命名的LENTH
10：选用经纬度来描点，点OK就行。

11：此时可能图层里没有可选项，点击表->维护->表结构
12：万事OK了。

Mapinfo教学02第二章MapInfo表的管理和地图的绘制编辑精品PPT课件

1.3 查看和修改表结构
查看只读表的结构 [表]>[维护]>[表结构]
1.4 保存表或表的拷贝
1.保存表
[文件]>[保存表] [文件]>[另存为] 另存为以一个新名保存表的副本，本质上是创建一个新表。在以下几中情况下是有帮助的： 1.在保留原始表的同时，要保存任何变动 2.要保存一个查询（查询是临时表） 3.要保存带有临时列的表。 4.在对原始表做编辑之前要创建一个新表 5.保存希望在MapInfo中修改的电子表格文件 6.要用不同的投影保存表
2.保存表的拷贝 [文件]>[另存为]
1.5 复制和重命名表
表的复制需要把一张表备份到其他存储时，必须将所有的组成文件备份。
表的重命名表的文件之间是相互关联的，所以在没有改变所有其他相关所有文件名称的情况下不要改变某一文件名，否则MapInfo将不知道在何处寻找组成该表的所有文件。重命名表 [表]>[维护]>[重命名表]
字段的类型：
字符型：存储多达250个字母或数字字符。不能对字符型字段中的数字执行算术运算。
十进制：存储小数点固定的十进制形式的数字。范围从－20亿到+20亿。短整型：从－32,767到＋32,767的整数。浮点型：以浮点十进制形式存储数字。日期型：该字段可以按“月/日/年”格式存放日历日期。年份可指定为两个或四个数字，并且可选。使用斜框或连字号区分日期的各部分。以下是正确的日期：01/23/91，5-6-1989， 10/07。逻辑型：该字段只能包含真／假或是／否信息。对于“真／是”存储“T”，对于“假／否”存储“F”。
要求:写出操作步骤和列出最后结果.
更新表的一个子集
更新表某个字段的一部分记录。例子：

如何在mapinfo中画图层

1.自己新画图层，把别人给你的图层用mapinfo打开，再新建一个图层，在自己新建的图层上按照人家原来的图层画一个图层，首先在下图中点击带笔的地方表示你自己能够编辑，一定要是能编辑你自己想编辑的图层，点错了就编辑原始图层了。

2.在这里选择折线就可以画了，注意线与线之间一定要重叠，这样才能画出区域图。

3.画好了区域图之后把你要想画的区域的线选中，鼠标右键就出现一个封闭，点击封闭后你的区域就画好了。

4.区域画好之后点击红框处，新建浏览窗口会弹出一个这样的图，显示你画了几个区域，第一次画好的区域可能会出现好多的列，这时需要把你选中的图层全部选中复制到一个新建的图层中，再点击新建浏览窗口就能看到你想画的几个你想画的区域，这表明你的区域画好了。

5.区域画好之后，可以在区域中编辑你对区域的命名，如上图中的西区、北区、东区。

6.编辑区域名称在这里有个信息按钮，点击后选择你想命名的区域会出现下面的对话框在这里命名即可。

7.如果你想在原有的图层上把区域扩充大，你可以在该区域之上画你自己想画的区域，你画的区域一定要把该区域的边界线包含起来，把你画的区域先封闭起来，之后把这两个区域选中选择合并，这两个区域就变成了一个区域了，如下图。

8.画图的线的属性可以在这里设置，选择线样式即可。

9.10.画好之后的图层路网通并不能直接识别，要在表结构中选择维护，把Name项改成Name即可。

11.12.如果画的区域过大，如何删除一部分区域方法：选择上图中红框内的图形，在和编辑状态编辑想要修改的图形，在想删除的图形上面画一个区域盖住要删除的区域，如下图红框中的区域就是想删除的区域。

之后选中被删除的剩余的部分图层，选择设置目标如下图然后在选中要删除的区域，进行擦出，就会成为以下结果最后再选中删除区域，删除就行，结果如下：。

mapinfo专题地图的制作

mapinfo专题地图的制作mapinfo专题地图的制作一、实习目的：使学生初步掌握利用GIS编制专题地图的方法。

二、实习要求：每个学生至少编制一张专题地图数据集：在MapInfo提供的数据集中，选择World.tab、State.tab或其他政区图。

三、实习步骤：1.将中国统计年鉴上的数据处理复制到Excel中进行编辑，形成Excel文件。

2. 将做好的表格导入到Mapinfo中，完成对数据表的修改，形成新表3. 选择专题图类型：使用Map>Create Thematic map命令，弹出专题图类型对话框：说明：从上面的对话框中不难看出，MapInfo提供的专题地图类型主要包括：⑴ Ranges：将表中所有记录按所设定的范围进行分组，并根据每条记录对象相应的范围赋予颜色、符号或线。

⑵ Bar Charts：将表中各记录的专题变量以直方图显示⑶ Pie Charts：将表中各记录的专题变量以饼图显示⑷ Graduated:为表中每条记录显示一个符号，符号大小与数据值成比例⑸ Dot Density:将数据值以点的方式显示在地图中，每个点代表一定的数值，各个区域内的点的数量与该区域的数据值成比例⑹ Individual:按独立数值渲染地图其中Pie Charts和Bar Charts类型的专题图允许每次对每条记录分析多个变量，其余的专题图类型则是单变量的。

本实习中，以Ranges类型为例，为World表创建专题地图：选择Region Ranges，单击Next4.选择专题值：选择好专题图类型后，在弹出的对话框中选择Table和需要进行范围划分的字段名：5.自定义专题地图选择了专题图值后，单击Next：可以看到，MapInfo已经自动为指定的字段进行了范围的划分，并且用深浅不一的颜色表示。

在这个对话框中，也可以点击Ranges、Style、Legend按钮，改变字段值的范围划分、图例颜色、专题图标题、图例标注顺序等。

Mapinfo制作基站三扇区图

Mapinfo制作基GSM基站地图目录1、GSM application主要功能特点及注意事项2、导入celldata电子表格并生成相应的电子地图:3、“refresh cell map ”命令应用说明4、频率规划应用:5、同频同BSIC问题排查：1、GSM application主要功能特点及注意事项GSM application主要功能特点如下:✧利用唯一的EXCEL电子表celldata.dbf或celldata.csv生成cell地图，并轻松地实现电子地图与EXCEL之间转换。

✧交互导入多种数据类型，如频数据freqdata.csv、邻区数据nebdata.csv、小区配置configdata.csv、话务统计sts.csv；更新相应的电子地图信息。

✧使用工具进行频率规划:同邻频查找、提供小区数据库和邻区数据库二种方式检查BCCH_BSIC规划。

✧使用工具查询正向\反向邻小区关系。

✧直接在电子地图中进行邻小区的增加、删除。

增加邻小区还可以选择：增加单向邻小区关系（源小区->目标小区），增加双向邻小区关系（源小区<->目标小区）。

增加完毕之后，根据源小区的BSC归属，自动生成N个相应的批处理文件。

现在可以支持MOTOROLA，NOKIA的邻区增删，使用时指定即可。

其它的设备或系统可以根据需求提供扩展。

✧邻小区数据分析：单向邻小区分析、同频同BSIC分析、目标小区正确性检查，以及Motorola切换算法及其相关的切换参数检查。

✧基站地图刷新功能，此功能可以在地图中方便地移动站点位置、调整小区方向角以及增加新站。

✧在生成基站地图或刷新基站地图时，提供个性化图型模式，并支持扇面与线状共存。

✧多种测试设备路测数据分析功能。

对路测中的RXLEV、RXQUAL等创建专项图层；支持主服小区连线，飞线时提供自定义条件设定，方便对特定的信息进行分析；如质量差分析，弱覆盖分析，事件分析，半速率分析，频段使用情况分析等；事实上，此项功能可扩展应用于新的系统分析。

Mapinfo图层工参制作方法

1.首先，打开mapinfo软件,然后点击“Cancel"如下图:2.点击“File”->“Open”，选择“＊。

txt”格式，打开需要处理的工参（txt文档），如下图：3.选择工参后，弹出对话框如下：4.点击“OK”之后,如下图：5.然后点击“Tool”—〉“Run Mapbasic Program…”，找到Mapinfo插件“SiteSee.MBX”打开，如下图：6.然后选择“Table”—〉“WFI SiteSee”—>“Create Site Boundaries”,打开之后如下图：7.然后对弹出的对话框选项进行选择(扇区长度选择0.15km，扇区角度选择60）如下图：8.点击“OK"，会出现如下图所示：9.新的Mapinfo工参制作完成，更改命名后点击保存，如下图：10.关闭Mapinfo打开的txt文档工参，然后点击“Open”,打开刚才保存的Mapinfo图层工参，如下图：11.完成打开之后，出现如下图所示工参图层：12.点击鼠标右键选择“Layer Control”，勾选工参图层的基站名字，如下图:13.点击“OK”之后的图层如下图所示：14.重新点击鼠标右键选择“Layer Control”-〉“Display”来对Mapinfo图层工参扇区加颜色,如下图：15.选择“绿色”颜色之后，效果图如下：16.重新点击鼠标右键选择“Layer Control”—〉“Label”来对Mapinfo图层工参基站名称更改颜色，如下图：17.选择“蓝色”颜色之后，效果图如下：18.还可以对Mapinfo图层基站的名称位置进行更改，如下图:19.这里选择将基站名称放在扇区的右侧，点击“OK”之后效果图如下：20.到这里就完成了Mapinfo图层工参的制作，还有更深的内容可以自己进一步学习。

网优新手学习资料整理之cellmaker小工具制作mapinfo图层扇区图

网优新手学习资料整理之cellmaker小工具制作mapinfo图
层扇区图
用MAPINFO形成扇区图层
作者：昊
所用工具解压小区制作工具把这个.mbx插件添加到MAPINFO的源文件里
1建立EXCEL表格，信息格式如下
半功率角，这里为了美观，我把900MHz的设为60，1800MHz 的设为30。

2把EXCEL表格文件另存为”文本文件（制表符分隔）”.txt格式，一路点是，然后关闭EXCEL表格
3打开MAPINFO软件
点击工具管理器
你的MAPINFO里就会出现cellmaker的工具栏，证明你已经添加成功。

4文件打开，选择.txt文件类型。

选择没有字符集转换，确定。

确定后如下图：
这样就生成了一个.TAB文件，打开生成的文件。

选择小区（也就是分ABC），点击确定。

选择对应的选项，继续
Continue之后，你期待的小区图层就出来了。

如果不好找到，就点击显示标注选项。

然后放大到你看着方便的地步。

最后打开你的地图图层，一个完整美观的图层就展现在你面前了。

以下是效果图，可以自行修改一些细节，适合自己使用：
注：本文由本人自己学习整理，也在于巩固所学作个简单的记录，纰漏之处请多见谅。

Mapinfo绘制新图层简明教程

Mapinfo绘制新图层简明教程一、进入初始Mapinfo状态图层控制图一二、使装饰图层变为可编辑状态点击图层控制快捷键，如图一所示。

我们就会看见图层控制窗口，请见图二。

图二最上面一层称为“装饰图层”，我们在其“是否可编辑”复选框上打勾，使其变为可编辑状态，见图二所示。

然后点击“OK ”按钮，即返回mapinfo 主画面，此时“drawing ”工具栏内的快捷键已变为有效状态，如图三所示。

图三三、自定义绘制的形状格式见图三所示，点击相应快捷键选择自定义需要的图元形状格式，请自己尝试。

打勾使之可编辑状态四、用各种图元绘制新图层定义好图元格式后，即可进行新图层的绘制。

请在“绘制工具区”选择想用的工具，见图四。

绘制工具选择区图四五、保存所绘制的图层进行创作完成后，或者有阶段性成果后，请尽快保存自己绘制的图层。

注意：刚才我们是把“装饰图层”变为可编辑，所以我们新绘制的网元都存在“装饰图层”上，我们需要保存为永久图层。

图五如图五，点击“保存装饰对象”菜单，就会出现保存对话框，如图六：图六我们选择保存装饰对象到新的图层，点击“Save…”按钮，然后选择保存路径和图层名称即可将刚才添加的装饰对象保存为永久的图层。

这里我们假设保存的图层名字为“test”。

六、继续修改编辑刚才保存的图层上个步骤我们已经有了一个新的图层名为“test”，请再次打开图层控制窗口（操作请参加步骤二），我们就可以看到“test”图层已经在里面了。

如图七：打勾，使之为可编辑状态图七这时，我们如果需要继续修改编辑刚才新建的“test”图层，则需把该层变为可编辑状态，如图七所示。

点击“OK”按钮后我们即可继续在“test”图层上工作。

（注：装饰图层为永远存在的图层，且存于最上面一层。

）七、为图层的图元增加其他信息我们经常需要为图层的图元增加其他信息，比如说我们增加了个“点”的图元来表示移动公司的基站，那么我们也希望为这个“点”增加个中文名称。
