网优新手学习资料整理之cellmaker小工具制作mapinfo图层扇区图

合集下载

mapinfo三扇区制作步骤

1 概述Mapinfo是一款强大工程制图软件，在网络优化中，是一个非常得力助手，下面简单的叙述一下Mapinfo制作三扇区图的过程。

2 制作工程2.1 Mapinfo基站工参的制作在制作地图前，先要制作txt格式的基站工参，下面以百色为例，完成一个MOTO、新华为、老华为基站的分布图。

一、将已有的Excel表格按需要配置成TxT格式文本如下图：（红色框就是我们用来区别基站类型的标识）二、完成基站信息配置后，需要另存为TXT格式的文本文档：（本机使用的Office 2007）三、到这里就完成了Mapinfo基站工参制作。

2.2 使用插件为sitesee这里介绍使用sitesee插件，实现三扇区基站的功能，关键是设置“波瓣宽度”。

一、运行MAPINFO软件，导入基站工参或者导入插件，无顺序要求。

这里我们先导入基站工参。

二、设置属性，勾选“use first line for column titles”字体的设置设置为不用转换，并采用第一行作为列标题。

点击OK后即成功导入表。

三、导入插件，在TOOLS里选择“Run mapbasic program”出现下图对话框，选择sitesee插件，确定。

四、点击T able—WFI SiteSee—Create Site Boundaries，出现对话框进行设置：五、地图导入。

成了扇区的制作后，我们需要导入地图。

在“file——open”打开对话框：浏览到我们做好的地图信息，可以按“ctrl+a”全部选择。

完成地图导入后，扇区图和地图的层次关系不同，需要重新导入扇区图，操作步骤相同，在“flie——open”，浏览到我们存储刚刚做好的基站图：六、完成基站和地图的导入后，显示基站名，在图上右键点击，选择“layer control”进行相应的选取。

七、制作专属地图。

在“Map——create thematic map”点击“NEXT”进入下一步设置：这里的“配置”，就是我们用来区分MOTO、老华为和新建站基站添加的一项属性，通过styles设置颜色，区分基站。

第二部分：制作MapInfo带扇区的图层

MapInfo系列教程
---制作人：王鹏辉第二部分：如何制作带扇区的图层
1、打开MapInfo软件
图例: 选择【取消】
2、打开插件
图例: 选择【确定】
3、导入sitedata.txt数据
图例1: 选择【】=>【】导入sitedatd.txt表
图例2: 取消的√，如图所示，然后点击【确定】
图例3:打开sitedata.txt表，导入数据
图例4:导入数据完成后，右下角会显示
点击关闭即可。

4、修改表结构
图例1:选择【表】=>【维护】=>【表结构】
图例2:选择【表】=>【维护】=>【表结构】，打开如下对话窗
图例3: 选择【CELL】, 【类型】设为【字符型】，如图
所示。

【宽度】设为【8或10】，如图所示。

图例4: 选择【CI】, 【类型】设为【字符型】，如图
所示。

【宽度】设为【8或10】，如图所示。

然后点击【确定】。

5、创建扇区图层
图例1: 选择【】=>【】
图例2: 选择【】=>【】，确定后弹出如下对话窗
把上面对话窗设置能下图格式，然后点击
等待完成扇区生成………….
扇区生成完成，吼吼吼！！！
通过图层控制，可以让扇区显示站名，站号，载频配置等数据，如下图所示：。

网优Mapinfo&GoogleEarth图层制作文档-by Jayjiang

Mapinfo、Google Earth图层制作版权所有侵权必究修订记录目录1Mapinfo创建站点 (1)1.1主要内容 (1)1.2操作步骤 (1)2基站扇区图层制作 (5)2.1主要内容 (5)2.2制作方法 (6)3Google Earth (10)4图层制作 (10)3.1主要内容 (10)3.2制作方法 (10)5后记 (13)1Mapinfo创建站点1.1主要内容利用mapinfo软件创建站点，在图层上显示站点名。

1.2操作步骤1)将已知的工参表进行整理，新建EXCEL表，数据整理如下图：2)新建一空白文本文档如“长沙站点图层”，将上表的数据全部复制到文本文档中3)打开mapinfo软件，在文件菜单中打开新建的文本文档：如下图：4)打开新建的文本文档后，会提示让你选择文件字符集等信息，如下图：5)点击确定，如下图：6)在菜单栏“表”里选择“创建点”7)创建点时可以根据个人喜好修改符号样式：8)在弹出的7540：OPS对话框中点击“继续”9)右键“图层控制”勾上黄色列：10)点击确定，显示出基站站点分布图及站点名，打开长沙图层后，整体效果如下图：2基站扇区图层制作2.1主要内容利用MapInfo插件sitesee制作基站扇区图层。

2.2制作方法在制作图层过程中，我们所需数据为工程参数，所以对数据的前期准备，此文档不介绍。

1)打开Mapinfo插件Seesite2)点击菜单中的“see site”再点击下级菜单中的“制作基站扇形数据”：3)打开已按格式制作好的工参表，注意：工参为95~03版本的EXCEL文件，基站表的EXCEL数据必须在与SeeSite.mbx同个目录的文件夹“\TAB”中：如：工具 SeeSite.mbx 目录：D:\Mapinfo\SeeSite.MBX 表 RFcon.xls 目录：D:\Mapinfo\TAB\RFcon.xls附：工参表格式样本以及Seesite插件程序。

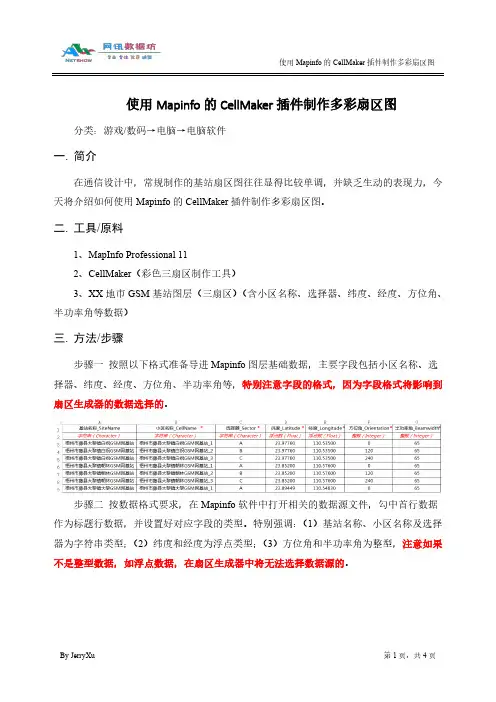

使用Mapinfo的CellMaker插件制作多彩扇区图

使用Mapinfo的CellMaker插件制作多彩扇区图分类：游戏/数码→电脑→电脑软件一.简介在通信设计中，常规制作的基站扇区图往往显得比较单调，并缺乏生动的表现力，今天将介绍如何使用Mapinfo的CellMaker插件制作多彩扇区图。

二.工具/原料1、MapInfo Professional 112、CellMaker（彩色三扇区制作工具）3、XX地市GSM基站图层（三扇区）（含小区名称、选择器、纬度、经度、方位角、半功率角等数据）三.方法/步骤步骤一按照以下格式准备导进Mapinfo图层基础数据，主要字段包括小区名称、选择器、纬度、经度、方位角、半功率角等，特别注意字段的格式，因为字段格式将影响到扇区生成器的数据选择的。

步骤二按数据格式要求，在Mapinfo软件中打开相关的数据源文件，勾中首行数据作为标题行数据，并设置好对应字段的类型。

特别强调：（1）基站名称、小区名称及选择器为字符串类型；（2）纬度和经度为浮点类型；（3）方位角和半功率角为整型，注意如果不是整型数据，如浮点数据，在扇区生成器中将无法选择数据源的。

步骤三导入数据后，创建点图层并进行相关参数设置。

如下图所示：步骤四：双击CellMaker图标，加载插件，并点击“Draw Sector Symbols”打开创建的点图层，并设置“选择器”数据来源字段。

步骤五设置扇区生成器中对应的字段及参数，如纬度、经度、方位角、半功率角、扇区颜色等，特别注意的是，先前数据导入时方位角和半功率角如果不是整型，在扇区生成器中将无法选择数据的。

步骤六使用CellMaker插件制作出来的多彩扇区图层的效果，如下：四.注意事项1、CellMaker插件及数据模板的下载地址：/s/1c0iZTSW2、网讯数据坊：/?v=1五.网讯数据坊网讯数据坊，致力于打造海量的互联网数据信息交流平台，分享知识，分享经验，共同创造更多的财富和价值。

亲，欢迎来到网讯数据坊，这里有海量的专业软件、专业数据及专业数据制作，我们将竭力为您提供优质服务。

Mapinfo使用大全(基础易懂)

前言MapInfo使用是网络规划优化中一个重要的软件,熟练的使用,可以有效清晰的提高我们工作的效率.下文是我在学习工作中积累总结的各种MapInfo使用,希望对大家有所帮助.1 使用MapInfo插件sitesee制作基站扇区图和站点图1.1测试小区信息（工参）一般系统侧人整理一个全网工参表,制作图可以有两种操作方法.1、现用工参表,先把工参表中的Sector信息转化成TXT格式的.2、打开MapInfo软件,将TXT的工参表导入MapInfo软件中.3、选择如下图：4、注意打勾,点击OK5、出现如下图6、制作站点图：点击table菜单中Greate points选项,如下图点击上图圆圈,选择站点的形状、大小、颜色,选择圆圈的经纬度,点OK,站点图制作完成.站点图制作有利于区分新建站和原站7、使用sitesee插件制作基站扇区图,打开sitesee插件,点击圆圈8、选择如下图,纬度、经度、扇区的大小（一般选择0.1或者0.2）波瓣角（一般选择65、45、30）,在选择“方位角”点OK9、扇区图制作完成,显示基站名选择上图的站名就可以同时显示站名和PN的方法,选择“Expression”,出现对画框,选择“站名+PN”点OK另外一种方法：标准EXCELL表格,EXCELL里面的项需要从总工参表里取.下图是标准EXCELL表格,可以借用E:\软件使用说明\MapInfo使用\扇区图形（1）用MapInfo打开标准EXCELL表格,如图（2）选择“other”出现右边对话框,将A1该为A2,点OK,左图圆圈打勾,出现下面对话框,点OK（3）出现如下的图（4）与上面制作站点图和扇区图操作一样2. MapInfo中TAB格式制作和MIF格式文件的转化1、新建一个TAB文件这样一个新的TAB文件就建立成功2、新TAB文件,是为了画测试路线、BSC分组区域、话务载频区域,还有测试分组图画测试路线,双击线条,出现对话框,可以在TAB上输出字体3、TAB文件转化成mif文件格式,鼎立6.3支持mif格式的测试路线图点击table菜单中Import选项mif格式文件完成3.创建主题地图1、首先打开全网扇区图或者站点图,点击table菜单中Greate Thematic Map 选项2、点击Nest根据不同的条件设置区分地图,可以BSC、话务载频、割接开通批次等3、根据如下话务载频情况设置不同的颜色4、点OK,得到如下图我们画BSC区域、话务载频区域都是依照上面的不同颜色区分而画.4.利用Mapper插件检查邻区是否合理1、将全网工参表制作成“site_info无锡”的形式,格式如下图C:\Documents andSettings\Administrat2、将添加的邻区关系制作成“邻区关系”的形式,格式如下C:\Documents andSettings\Administrat3、将两个EXCELL表格转化为TXT格式的4、打开MapInfo软件,同时打开“Mapper插件”5、点击“Import or Conver Cell Sectors”将至做好的全网工参导入,出现如下对话框如图6、点击MapInfo中“File”菜单“open”, 然后将“邻区关系”导入,,在“文件类型”选项框中选择“带界定符的ASCII(*.txt)”的选项如图7、点击“打开”如下对话框,选择最后一个上图勾一定要打上8、点OK,会出现如下图所示的对话框,MapInfo软件将会在存放NBR 的文件里自动生成1个NBR.TAB文件9、点击MapInfo中“File”菜单“Close Table”选项10、出现对话框,删除“邻区”表格11、点击MapInfo工具栏里的“Mapper”→“Neighbors”→“Load Per Cell Pair Table”,出现下图所示画面,将刚才做的“邻区”文件打开12、选中并打开MapInfo自动生成的邻区.TAB文件,弹出如下图所示窗口13、显示SN号,点击MapInfo工具栏里的“Mapper”→“Lobel Per Cell”→“Cell Abbreviations”,如下图所示：14、将“邻区关系”打开,点击MapInfo工具栏里的“Mapper”→“Neighbors ”→“Intra Switch On”如下图所示：15、由于基站较多,所以要用到快速查找功能,点击MapInfo工具栏里的“Mapper”→“Find”→“Cell Abbreviation”,在“NAME_ABBREVI”中输入基站名称,比如WUXI2002点击确定,如下图所示：16、MapInfo会自动找到的WUXI2002基站,如图所示17.然后点击地图右侧的绘图工具栏里的选择键,如下图红圈圈起来的图标所示：18 最后点击“WUXI2002基站”任意一个扇区,便可以显示出它所有添加的邻区关系,如下图,检查是否邻区关系合理.6.其它一些用法1、MapInfo指示经纬度、添加基站如图可以显示任何地方的经纬度如图添加基站,右击图下面,选择cosmetic layor, 点击右面,得到基站,点击上图,对话框中的“把经纬度复制上去,选择图的大小、颜色、形状2、MapInfo中快速查询基站按“Ctrl +F”得到如下对话框,选择要查询的项,给要查询的基站标识一个形状,可以快速查询全网的基站.3、将MapInfo中的基站信息转化EXCLL表格里点击上图,将需要的基站圈起来,双击,按“Ctrl +C”,可以复制到EXCLL里,包括基站的所有信息.撰稿人：牛晓昆。

Mapinfo使用大全(网优实用)

前言MapInfo使用是网络规划优化中一个重要的软件，熟练的使用，可以有效清晰的提高我们工作的效率。

下文是我在学习工作中积累总结的各种MapInfo使用，希望对大家有所帮助。

1 使用MapInfo插件sitesee制作基站扇区图和站点图1.1测试小区信息（工参）一般系统侧人整理一个全网工参表，制作图可以有两种操作方法。

1、现用工参表，先把工参表中的Sector信息转化成TXT格式的。

2、打开MapInfo软件，将TXT的工参表导入MapInfo软件中。

3、选择如下图：4、注意打勾，点击OK5、出现如下图6、制作站点图：点击table菜单中Greate points选项，如下图点击上图圆圈，选择站点的形状、大小、颜色，选择圆圈的经纬度，点OK，站点图制作完成。

制作后打开制作的TAB图，点制作完成。

如下图：站点图制作有利于区分新建站和原站7、使用sitesee插件制作基站扇区图，打开sitesee插件，点击圆圈8、选择如下图，纬度、经度、扇区的大小（一般选择0.1或者0.2）波瓣角（一般选择65、45、30），在选择“方位角”点OK9、扇区图制作完成，显示基站名选择上图的站名就可以同时显示站名和PN的方法，选择“Expression”,出现对画框，选择“站名+PN”点OK另外一种方法：标准EXCELL表格，EXCELL里面的项需要从总工参表里取。

下图是标准EXCELL表格，可以借用E:\软件使用说明\MapInfo使用\扇区图形（1）用MapInfo打开标准EXCELL表格，如图（2）选择“other”出现右边对话框，将A1该为A2,点OK，左图圆圈打勾，出现下面对话框，点OK（3）出现如下的图（4）与上面制作站点图和扇区图操作一样2. MapInfo中TAB格式制作和MIF格式文件的转化1、新建一个TAB文件这样一个新的TAB文件就建立成功2、新TAB文件，是为了画测试路线、BSC分组区域、话务载频区域，还有测试分组图画测试路线，双击线条，出现对话框，可以在TAB上输出字体3、TAB文件转化成mif文件格式，鼎立6.3支持mif格式的测试路线图点击table菜单中Import选项mif格式文件完成3.创建主题地图1、首先打开全网扇区图或者站点图，点击table菜单中Greate Thematic Map 选项2、点击Nest根据不同的条件设置区分地图，可以BSC、话务载频、割接开通批次等3、根据如下话务载频情况设置不同的颜色4、点OK，得到如下图我们画BSC区域、话务载频区域都是依照上面的不同颜色区分而画。

MapInfo简单操作流程

1．SiteSee插件打开MapInfo在quick start（快速开始）选项窗口选择Cancel（取消）打开xls格式的基站信息表文件打开后会弹出Excel Information（表格信息）选项窗口，选择Use Row Above Selected Range for Column Titles（使用列选取范围做列标题），OKOK后自动弹出Set Fields Properties（设置字段属性），默认既可OK选择Table（表格）菜单下的Create Points（创建选项）选项窗口Create Points（创建选项）选项窗口，点击using Symbol（使用符号），弹出Symbol Style（符号风格）选项窗，设置合适的符号与大小OK确定*Get X Coordinates from Column（从栏中获取经度坐标）：Longitude（经度）Get Y Coordinates from Column（从栏中获取纬度从标）：Latitude（纬度）一定要选择正确这时会在所选文件夹下生成TAB格式的同名文件，双击打开，弹出与文件名相同的Map窗口选择工具栏中的Tools（工具）菜单子项Run MapBasic Program（运行MapBasic程序）弹出下图打开窗口，找到SiteSee插件，打开选择工具栏中的Table（菜单）中的子项WFI SiteSee下的Create Site Boundaries（建立SiteSee 边界）Create Site Boundaries（建立SiteSee边界）选项窗口*Site table（SiteSee表）选择同名文件Site latitude from column（SiteSee纬度选列）选latitude（纬度）Site longitude from column（SiteSee经度选列）选longitude（经度）Site radius from column（SiteSee半径）选Azimuth（方位角）Or use value（使用标准）设定0.15Use Site Sectorization（）Beamwidth from column（SiteSee射程宽度选列）选Azimuth（方位角）Or use value（使用标准）设定65度Orientation from column（方向从列选）选Azimuth（方位角）OK后弹出保存选框保存文件到文件夹把两个文件图层打开右键单击Layer Control（图层控制）把刚刚新生成的文件图层点击UP（向上），然后对两个图层各自进行Label（标记选项）*图层后的标选最后一项打勾显示Add(添加图层)Remove（移除图层）Up（上移）Down（下移）Display（显示选项）Label（标记选项）HotLink（链接选项）Label选项Label with：选AzimuthAllow duplicate Text：允许重覆文字打勾Allow Overlapping Text：允许重叠文字打勾Label Partial Objects：标示部分对象勾Anchor Point：描点可选择位置Rotate Label with Line：旋转标签线Label Offset：标线距离Aa：设置字体另一个图层设置对应Label with：选AzimuthAllow duplicate Text：允许重覆文字打勾Allow Overlapping Text：允许重叠文字打勾Label Partial Objects：标示部分对象勾Anchor Point：描点可选择位置Rotate Label with Line：旋转标签线Label Offset：标线距离Aa：设置字体接下来调整扇区的颜色选择菜单栏下Ｍap（地图）Create Thematic Map Set（创建地图设置）Create Thematic Map Set（创建地图设置）按上图选项设置Next（下一步）完成后效果2．Mapinfo2Google插件选择工具栏中的Tools（工具）菜单子项Run MapBasic Program（运行MapBasic程序）弹出下图打开窗口，找到Mapinfo2Google插件，打开此时把刚刚完成的效果图窗口化，让基站全部都在窗口化几显示选择工具栏中的Mapinfo2Google（Mapinfo插件）中的子项Convert map window to KML file(生成Mapinfo格式文件)弹出保存选项框，选择保存路径保存后用Mapinfo打开*导入DT路线与导入基站信息表方法相同，但需用后台软件导出xls文件，文件内要有如下指标。

Mapinfo+基站三扇区标注不同颜色的制作方法

Mapinfo 基站三扇区标注不同颜色的制作方法。

1.先下载Mapinfo 8.5软件，并安装好。

2.下载扇区三基色插件工具：Celltool (一定要下载cellmaker)3.打开Mapinfo 8.5 软件，并导入celltool工具，具体步骤如下：点TOOLS---TOOLMANAGER---确定，点ADD TOOLS---在TITLE处输入CELLMAKER，在LOCATION 栏点右边的按钮图标，找到CELLTOOL 文件的目录，双击CELLTOOL即可以添加到里面的工具栏，记得把里面的2个钩钩都打上。

-------这一步就OK了。

4.制作基站的导入文件（EXCEL表格），格式如下：CELL ID - 基站名 – 基站扇区 - 经度 – 纬度 – 方向角 – 半功率角（BEANWIDTH）5.把文件另存为TXT文件，用Mapinfo 打开TXT文件，此时Mapinfo 会自动产生一个*.TAB文件，关闭它。

6.之后点CELLTOOL 工具---点DRAW SECTOR SYMBOLS 并找到刚才产生的*.TAB文件打开，此时就会有一个对话框出现，一定要选中CELL ID那个字段名称，点确定，把相关的经纬度以及方向角，半功率角都选好，点确定就OK了，一个基站的三扇区标着不同颜色的图就出现了。

7.在完成以上的步骤之后，因为看到的是一个空白的三扇区的基站文件，而没有地图文件做为背景的话，那不是显得好苍白，那可不可以把地图文件打开并叠加在这三基色的文件之上呢？答案是可以的。

不过，还需要一点技巧才可以把它添回去了。

如图所示：8.由于时间关系，我就不多说了。

如果不知道怎么搞的，就直接联系我吧。

xy-Lihong_原创。

利用CellTool在Mapinfo中制作扇区图

利用CellTool在Mapinfo中制作扇区图福建省邮电规划设计院有限公司F u j i a n P o s t&T e l e c o m P l a n n i n g-D e s i g n i n g I n s t i t u t e C o.,L t d.2009年01月一、所需工具1、Mapinfo 7.0中简体中版2、插件：CellTool工具二、调用CellTool插件：1、将CellTool插件复制到MAPINFO所在目录的TOOLS文件夹中；2、打开MAPINFO软件，工具菜单---工具管理器，在打开的“工具管理器”对话窗中点击“添加工具”按钮；3、在弹出的“添加工具”对话框中，输入工具标题，选择CellTool插件所在位置;4、点击“确定”CellTool插件安装成功；5、这时会在MAPINFO软件菜单栏最后显示“cellmaker”菜单6、“cellmaker”菜单说明Draw sector symbolsdrawvt.画；拖；取出；vi.移动；n.平局；抽签sectorn.部门，部分；防御地段，防区；扇形symbolizevt.用符号表示；作为...象征import perfweb base station fileimportvt./ n.进口，输入[ pl.]进口商品；意义base station基站add latitude and longitudelatituden.纬度longituden.经度add neighborsneighborsa.邻近的；接壤的三、表格格式说明：1、表格中必须有基站名称、小区号、经度、纬度、半功率角、方位角；2、所有基站的小区号必须以统计的格式来表示，如S1、S2、S3或C1、C2、C3等；四、制作过程1、打开EXCEL基站信息表（格式如上如述），将基站信息表另存为TXT格式；2、用MAPINFO打开刚才生成的TXT文件；文件类型：带定界符的ASCII首选视图：无视图3、弹出“带定界符ASCII 信息”窗口；文件字符集选择最后一项，如图示选中复选按钮“以第一行做了列标题”点击“确定”；4、在MAPINFO软件里，选“表---创建点”，弹出“创建点”对话框点击“确定”；5、在MAPINFO软件里，选“cellmaker--- Draw sector symbols”，弹出“选择文件”对话框点击“确定”；5、弹出“sector buider”对话框选择“小区号”为扇区的名称，点击“OK”6、弹出“sector buider”对话框参数说明：get latitude from: 纬度get long litude from: 经度get sector orientation from: 扇区方位角get sector beamwidth from: 扇区波瓣角sector color:扇区颜色sector designator:扇区名称点击“contiune”继续；7、漂亮的扇区图就出来了；。

基站3扇区和谷歌图层制作

一．制作基站3扇区：
1.准备cellmaker.mbx插件，基站扇区信息及模板。

2．把需要的基站信息保存为.txt格式，打开mapinfo导入基站信息
3.点击确定，会形成一个图层，双击插件，点击插件
然后选择形成的图层
在出现的选框中选择sector如图：
下图按着这个选项填写：
确定后效果图（1）：
：
效果图（2）
二．Google Earth显示基站位置
一.制作小区图层
1.Excel制作基站位置信息，包括经度，纬度和方向角
2.用软件Ex12map转换.mif格式的
2.生成图层文件后如图，表-转入
3.打开，确定后即形成基站信息图层，打开图层如图所示：
4.用Mapinfo2Google将此图层转换为Google Earth支持的kml格式
5.用window自带的记事本打开刚转换出来的kml文件，将它存为
UTF-8编码的kml文件
6.用Gooole Earth打开kml文件，如图：
7.打开后即在软件里显示基站的位置和方向角，如图：
8.制作基站名字图层，包括基站名，经纬度即可，按照上面的重复
操作就行，如图：
9.问题：有一部分区域没有显示基站名字，只显示了扇区。

如图：
不知道哪里出错了~？？。

如何在mapinfo中画图层

1.自己新画图层，把别人给你的图层用mapinfo打开，再新建一个图层，在自己新建的图层上按照人家原来的图层画一个图层，首先在下图中点击带笔的地方表示你自己能够编辑，一定要是能编辑你自己想编辑的图层，点错了就编辑原始图层了。

2.在这里选择折线就可以画了，注意线与线之间一定要重叠，这样才能画出区域图。

3.画好了区域图之后把你要想画的区域的线选中，鼠标右键就出现一个封闭，点击封闭后你的区域就画好了。

4.区域画好之后点击红框处，新建浏览窗口会弹出一个这样的图，显示你画了几个区域，第一次画好的区域可能会出现好多的列，这时需要把你选中的图层全部选中复制到一个新建的图层中，再点击新建浏览窗口就能看到你想画的几个你想画的区域，这表明你的区域画好了。

5.区域画好之后，可以在区域中编辑你对区域的命名，如上图中的西区、北区、东区。

6.编辑区域名称在这里有个信息按钮，点击后选择你想命名的区域会出现下面的对话框在这里命名即可。

7.如果你想在原有的图层上把区域扩充大，你可以在该区域之上画你自己想画的区域，你画的区域一定要把该区域的边界线包含起来，把你画的区域先封闭起来，之后把这两个区域选中选择合并，这两个区域就变成了一个区域了，如下图。

8.画图的线的属性可以在这里设置，选择线样式即可。

9.10.画好之后的图层路网通并不能直接识别，要在表结构中选择维护，把Name项改成Name即可。

11.12.如果画的区域过大，如何删除一部分区域方法：选择上图中红框内的图形，在和编辑状态编辑想要修改的图形，在想删除的图形上面画一个区域盖住要删除的区域，如下图红框中的区域就是想删除的区域。

之后选中被删除的剩余的部分图层，选择设置目标如下图然后在选中要删除的区域，进行擦出，就会成为以下结果最后再选中删除区域，删除就行，结果如下：。

Mapinfo使用方法大全

前言MapInfo使用是网络规划优化中一个重要的软件，熟练的使用，可以有效清晰的提高我们工作的效率。

下文是我在学习工作中积累总结的各种MapInfo使用，希望对大家有所帮助。

1 使用MapInfo插件sitesee制作基站扇区图和站点图1.1测试小区信息（工参）一般系统侧人整理一个全网工参表，制作图可以有两种操作方法。

1、现用工参表，先把工参表中的Sector信息转化成TXT格式的。

2、打开MapInfo软件，将TXT的工参表导入MapInfo软件中。

文件类型选择“带字符格式的TXT”点击打开3、选择如下图：4、注意打勾，点击OK5、出现如下图6、制作站点图：点击table菜单中Greate points选项，如下图点击上图圆圈，选择站点的形状、大小、颜色，选择圆圈的经纬度，点OK，站点图制作完成。

站点图制作有利于区分新建站和原站7、使用sitesee插件制作基站扇区图，打开sitesee插件，点击圆圈8、选择如下图，纬度、经度、扇区的大小（一般选择0.1或者0.2）波瓣角（一般选择65、45、30），在选择“方位角”点OK9、扇区图制作完成，显示基站名选择上图的站名就可以同时显示站名和PN的方法，选择“Expression”,出现对画框，选择“站名+PN”点OK另外一种方法：标准EXCELL表格，EXCELL里面的项需要从总工参表里取。

下图是标准EXCELL表格，可以借用（1）用MapInfo打开标准EXCELL表格，如图（2）选择“other”出现右边对话框，将A1该为A2,点OK，左图圆圈打勾，出现下面对话框，点OK（3）出现如下的图（4）与上面制作站点图和扇区图操作一样2. MapInfo中TAB格式制作和MIF格式文件的转化1、新建一个TAB文件这样一个新的TAB文件就建立成功2、新TAB文件，是为了画测试路线、BSC分组区域、话务载频区域，还有测试分组图画测试路线，双击线条，出现对话框，可以在TAB上输出字体3、TAB文件转化成mif文件格式，鼎立6.3支持mif格式的测试路线图点击table菜单中Import选项mif格式文件完成3.创建主题地图1、首先打开全网扇区图或者站点图，点击table菜单中Greate Thematic Map 选项2、点击Nest根据不同的条件设置区分地图，可以BSC、话务载频、割接开通批次等3、根据如下话务载频情况设置不同的颜色4、点OK，得到如下图我们画BSC区域、话务载频区域都是依照上面的不同颜色区分而画。

Mapinfo制作基站三扇区图

Mapinfo制作基GSM基站地图目录1、GSM application主要功能特点及注意事项2、导入celldata电子表格并生成相应的电子地图:3、“refresh cell map ”命令应用说明4、频率规划应用:5、同频同BSIC问题排查：1、GSM application主要功能特点及注意事项GSM application主要功能特点如下:✧利用唯一的EXCEL电子表celldata.dbf或celldata.csv生成cell地图，并轻松地实现电子地图与EXCEL之间转换。

✧交互导入多种数据类型，如频数据freqdata.csv、邻区数据nebdata.csv、小区配置configdata.csv、话务统计sts.csv；更新相应的电子地图信息。

✧使用工具进行频率规划:同邻频查找、提供小区数据库和邻区数据库二种方式检查BCCH_BSIC规划。

✧使用工具查询正向\反向邻小区关系。

✧直接在电子地图中进行邻小区的增加、删除。

增加邻小区还可以选择：增加单向邻小区关系（源小区->目标小区），增加双向邻小区关系（源小区<->目标小区）。

增加完毕之后，根据源小区的BSC归属，自动生成N个相应的批处理文件。

现在可以支持MOTOROLA，NOKIA的邻区增删，使用时指定即可。

其它的设备或系统可以根据需求提供扩展。

✧邻小区数据分析：单向邻小区分析、同频同BSIC分析、目标小区正确性检查，以及Motorola切换算法及其相关的切换参数检查。

✧基站地图刷新功能，此功能可以在地图中方便地移动站点位置、调整小区方向角以及增加新站。

✧在生成基站地图或刷新基站地图时，提供个性化图型模式，并支持扇面与线状共存。

✧多种测试设备路测数据分析功能。

对路测中的RXLEV、RXQUAL等创建专项图层；支持主服小区连线，飞线时提供自定义条件设定，方便对特定的信息进行分析；如质量差分析，弱覆盖分析，事件分析，半速率分析，频段使用情况分析等；事实上，此项功能可扩展应用于新的系统分析。

mapinfo图层制作

mapinfo图层制作
Mapinfo图层制作过程
1、新建excel
输入关键参数：基站名、经纬度、方位角、sector ID.
2、打开maoinfo，导入新建excel
3、选择excel区域数据
点击确定生成以下窗口
此时要注意字段处是否出现excel表中的首行名称。

点击确定导入数据成功，出现下面窗口。

4、插入插件
插入前
插入后
5、点击工具选择三山区站点生成器
6、根据图表，选择对应的项目，注意经纬度不要选错了。

入下图
点击确定生成三扇区图。

6、选择地图里创建专题地图
选择以下项目，点击下一步
字段必须选择扇区小区编号（sector）
点击下一步生成图形。

Mapinfo插件celltool绘制全向扇区

Mapinfo插件celltool绘制全向扇区Mapinfo插件celltool绘制扇区詹元新建两张excel表格，分别取名为定向基站扇区表和全向基站扇区表，如果要区分1800和900的站可以多建两张表格1800定向基站扇区表和900定向基站扇区表。

定向基站扇区表结构如下：可以⾃⾏添加天线挂⾼垂直半功率⾓等参数⽤公式计算覆盖距离，覆盖距离可在Mapinfo图层标注中体现。

导出txt格式⽂件，⽂件类型为⽂本⽂件（制表符分隔）全向基站扇区表结构如下：导出txt格式⽂件全向⼩区为O，半功率⾓为370Mapinfo消除缝隙功能⽆效，⽔平半功率⾓为360时，⽣成的全向扇区如下：⽔平半功率⾓为370时，⽣成的全向扇区如下：Mapinfo选择打开表，选择定向基站扇区表.txt。

打开后会⽣成定向基站扇区表.tab。

选择⽂件字符集的最后⼀项使⽤cellmaker插件前，将celltool.mbx⽂件拷贝到Mapinfo的tools⽬录下在MapInfo⼯具-⼯具管理器中选择增加⼯具,选择celltool.mbx,并勾选菜单栏会出现cellmaker选择Draw Sector Symbols选择扇区⽂件在Sector Builder对话框中选择⼩区，以⼩区来区分各扇区选中按钮可以对填充样式进⾏调整选中Continue⽣成定向扇区再打开全向基站扇区表.TAB，图层会⾃动叠加，如果没有⾃动叠加，确定表打开后，⼿动增加图层⽣成的全向扇区会有⼀条线，不够美观右键选择图层控制对全向基站扇区勾选可编辑，确定双击某个全向扇区在区域对象对话框中单击样式按钮区域样式对话框中对边线的样式和颜⾊进⾏修改，可在样本中看到修改的效果修改前的效果修改后的效果图层控制的显⽰选项可以对样式进⾏修改，以表达不同的含义完成图层显⽰修改后取消勾选可编辑，下⾯进⾏标注修改标注项中可对样式进⾏修改为能在扇区图中显⽰⽅位⾓，下倾⾓，半功率⾓，挂⾼，覆盖距离，覆盖⾯积等信息选择表达式全向扇区表达式如下：⼩区名+"/⽅位⾓"+Str$(⽅位⾓)+"/下倾⾓"+Str$(下倾⾓)+"/半功率⾓"+Str$(半功率⾓beamwidth-10) "/⽅位⾓"分隔各显⽰数据Str$()把数值作为字符串显⽰，防⽌数据相加半功率⾓beamwidth-10=370-10通过Int，Area，Distance等函数编制的表达式可以⾃动计算需要的数据，更复杂的计算在excel处理定向扇区表达式如下：⼩区名+"/⽅位⾓"+Str$(⽅位⾓)+"/下倾⾓"+Str$(下倾⾓)+"/半功率⾓"+Str$(半功率⾓beamwidth)勾选⾃动标注，标注会始终显⽰，如不勾选标注会在⿏标移动到扇区上时显⽰。

Mapinfo在网络优化规划中常用操作指导

Mapinfo在网络规划优化中常用操作指导书目录1.如何根据工参制作一幅基站拓扑图? (3)2.如何生成点状的基站分布图。

(6)3.如何给基站拓扑图赋上颜色，且不同的扇区颜色不同？ (10)4.如何制作专题制图？ (10)5.如何规划测试路线及边界线？ (14)6。

如何获取一幅地图图元的经纬度？ (16)7.如何在地图上获取一块区域的面积？ (20)8。

如何在地图上查询特定的图元? (23)1. 如何根据工参制作一幅基站拓扑图？所需：Mapinfo、sitesee插件、工参表（包含经纬度）加载sitesee插件：直接把sitesee.mbx插件放到MAPINFO安装目录的tools文件夹中即可。

⑴首先打开Mapinfo选择Tools-Run MapBasic Program，找到sitesee.mbx所在位置，点击打开后。

在Table菜单下增加了WFI Sitesee子菜单。

⑵打开工参表（示例）由于Mapinfo打开xls文件时较为复杂,我们通常是将xls转换为txt后再导入Mapinfo中。

打开工参表后，点击“文件-另存为”注意选择保存类型为“文本文件（制表符分隔）（＊.txt）”。

而后在Mapinfo中，点击“文件—打开"注意打开文件类型选择,点击打开后,注意如下对话框中红色部分的选择字体的设置设置为不用转换，并采用第一行作为列标题。

点击OK后即成功导入表。

⑶点击Table-WFI SiteSee—Create Site Boundaries将表中各个字段填写完全，点击OK后生成tab文件并提示填选文件保存位置。

⑷点击File—Open打开生成的Tab文件如图2.如何生成点状的基站分布图.⑴按照生成基站拓扑图的所讲的方法将工参数据转换成txt格式文件并用Mapinfo打开⑵点击Table—Create Points注意选择好x、y坐标分别采用的数据的列名，通常我们均采用经度作为x轴，纬度作为y 轴。
