电容器选型技术指标指南
【精品】电容选型指导
1、铝电解电容作为储能元件。
因此，电解电容的选型要关注以下特性：容量，耐压，温度范围，元件封装形式与尺寸;纹波电流、纹波电压；漏电流、ESR、散逸因数、阻抗/频率特性；电容寿命;实际需要、性能和成本等综合考量。
2、电解电容选型参数选型规则：电压参数选型规则:实际电路工作电压乘以1。
5倍，在此基础上向上选取最近一个通用电压.例如：电路为5V,则降额后需要耐压7。
5V,最终选择额定电压10V。
温度参数选型规则：温度范围选型需要依据产品热设计及使用环境确定;对于室内产品，温度范围可以在—25℃～105℃,对于室外产品，推荐-40℃～105℃必要时选用125℃。
3、铝电解电容的特点3。
1铝电解电容器的卷绕结构及简图电解电容包含两个导电电极，中间有绝缘层隔开.一个电极(阳极)由扩大了表面积的铝箔形成。
铝氧化层（AL2O3）在其表面形成绝缘层。
与其它电容相比，铝电解电容的负极(阴极)是导电液体,称作电解液。
另外一个铝箔，是所谓的阴极箔,其有更大的表面积,以传递电流到电解液。
电容的阳极是极纯的铝箔，其有效表面被极大地增大（比例可以到200倍)，增大方式是一个电化学腐蚀过程,这样可以使电容到最大容量。
化学腐蚀的方式以及程度过程不同,决定于其不同要求。
铝电解电容器的主要生产原材料为:阳极箔、阴极箔、电解纸、电解液、导箔、胶带、盖板、铝壳、套管、垫片等,其生产工序主要有:切割、卷绕、含浸、装配、老化、封口、印刷、套管、测量、包装、检验等，以下为其主要生产工艺图：电解电容的结构和原理决定了其有一下特点：优点:容量大、耐压高、价格便宜;缺点:漏电流大、误差大、稳定性差、寿命随温度的升高下降很快。
数字电路中使用的铝质电解电容一般用于电源平滑滤波，除容量、耐压、容量误差、工作温度、封装尺寸等熟知的参数外,还有几个有关电容器品质的重要参数,包括损耗角正切、漏电流、等效串联电阻ESR、允许的纹波电流、使用寿命等。
这些参数不标在成品封装外皮上,只在产品规格书中体现的，但这些参数有可能是关系电路性能的关键。
金属化薄膜电容器原理与选型
图一3.技术指标40/110/56/C 224250V~275V~IEC60384-144.X2金属化聚丙烯薄膜电容器尺寸表(mm)275VAC容量（UF）W H T P D0.0112115100.60.01512115100.60.022********.60.03312115100.60.0471*******.60.0471*******.80.0561*******.60.0561*******.80.113126100.60.118126150.80.121813.56150.80.1518126150.80.151814.58.5150.80.1526.515622.50.80.221814.58.5150.80.2226.516.5722.50.80.331816.58.5150.80.33181610150.80.3326.5178.522.50.80.3926.5191022.50.80.47181610150.80.47181911150.80.4726.5191022.50.80.56181911150.80.5626.5191022.50.80.6832201127.50.80.8232221327.50.8132231327.50.83.BME聚酯薄膜电容器尺表（mm）电容器厚度≤3.5＞3.5引出线直径0.50.6外形尺寸偏差±0.2±0.4电容量μF50/63VD.C.100VD.C.250VD.C.400VD.C.500VDC630VDCW H T W H T W H T W H T W H T W H T0.00107.2 6.5 2.57.2 6.5 2.57.2 6.5 2.57.2 6.5 2.57.2 6.5 2.57.2 6.5 2.5 00157.2 6.5 2.57.2 6.5 2.57.2 6.5 2.57.2 6.5 2.57.2 6.5 2.57.2 6.5 2.5 0.00227.2 6.5 2.57.2 6.5 2.57.2 6.5 2.57.2 6.5 2.57.2 6.5 2.57.27.5 3.5 0.00337.2 6.5 2.57.2 6.5 2.57.2 6.5 2.57.2 6.5 2.57.27.5 3.57.27.5 3.5 0.00477.2 6.5 2.57.2 6.5 2.57.2 6.5 2.57.2 6.5 2.57.27.5 3.57.29.5 4.5 0.00687.2 6.5 2.57.2 6.5 2.57.2 6.5 2.57.27.5 3.57.29.5 4.57.29.5 4.5 0.017.2 6.5 2.57.2 6.5 2.57.2 6.5 2.57.27.5 3.57.29.5 4.57.2105 0.0157.2 6.5 2.57.2 6.5 2.57.2 6.5 2.57.29.5 4.57.210 5.07.2116 0.0227.2 6.5 2.57.2 6.5 2.57.27.5 3.57.21057.21160.0337.2 6.5 2.57.2 6.5 2.57.27.5 3.57.21160.0477.2 6.5 2.57.2 6.5 2.57.29.5 4.57.21160.0687.2 6.5 2.57.2 6.5 2.57.29.5 4.50.17.2 6.5 2.57.27.5 3.57.21050.157.27.5 3.57.29.5 4.57.21160.227.27.5 3.57.21057.21160.337.29.5 4.57.21160.477.21057.21160.687.210517.21161.57.21162.27.5137.5三．使用薄膜电容器的注意事项：（一）工作电压薄膜电容器的选取取决于施加的最高电压，并受施加的电压波形、电流波形、频率、环境温度（电容器表面温度）、电容量等因素的影响。
电解电容选型的6个重要指标
电解电容选型的6个重要指标1 电容量与体积由于电解电容器多数采用卷绕结构，很容易扩大体积，因此单位体积电容量非常大，比其它电容大几倍到几十倍。
但是大电容量的获取是以体积的扩大为代价的，现代开关电源要求越来越高的效率，越来越小的体积，因此，有必要寻求新的解决办法，来获得大电容量、小体积的电容器。
在开关电源的原边一旦采用有源滤波器电路，则铝电解电容器的使用环境变得比以前更为严酷：（1）高频脉冲电流主要是20 kHz~100kHz的脉动电流，而且大幅度增加；（2）变换器的主开关管发热，导致铝电解电容器的周围温度升高；（3）变换器多采用升压电路，因此要求耐高压的铝电解电容器。
这样一来，利用以往技术制造的铝电解电容器，由于要吸收比以往更大的脉动电流，不得不选择大尺寸的电容器。
结果，使电源的体积庞大，难以用于小型化的电子设备。
为了解决这些难题，必须研究与开发一种新型的电解电容器，体积小、耐高压，并且允许流过大量高频脉冲电流。
另外，这种电解电容器，在高温环境下工作，工作寿命还须比较长。
2 承受温度与寿命在开关电源设计过程中，不可避免地要挑选适用的电容。
就100μF以上的中、大容量产品来说，因为铝电解电容的价格便宜，所以，迄今使用的最为广泛。
但是, 最近几年却发生了显著变化，避免使用铝电解电容的情况正在增加。
出现这种变化的一个原因是，铝电解电容的寿命往往会成为整个设备的薄弱环节。
电源模块制造厂家的工程师表示：“对于铝电解电容这种寿命有限的元件，如果可以不用, 就尽量不要采用。
”因为铝电解电容内部的电解液会蒸发或产生化学变化，导致静电容量减少或等效串联电阻(ESR)增大, 随着时间的推移，电容性能肯定会劣化。
电解电容器的寿命与电容器长期工作的环境温度有直接关系，温度越高，电容器的寿命越短。
普通的电解电容器在环境温度为90℃时已经损坏。
但是现在有很多种类的电解电容器的工作环境温度已经很高在环境温度为90℃，通过电解电容器的交流电流和额定脉冲电流的比为0.5时，寿命仍然为10000h，但是如果温度上升到95℃时，电解电容器即已经损坏。

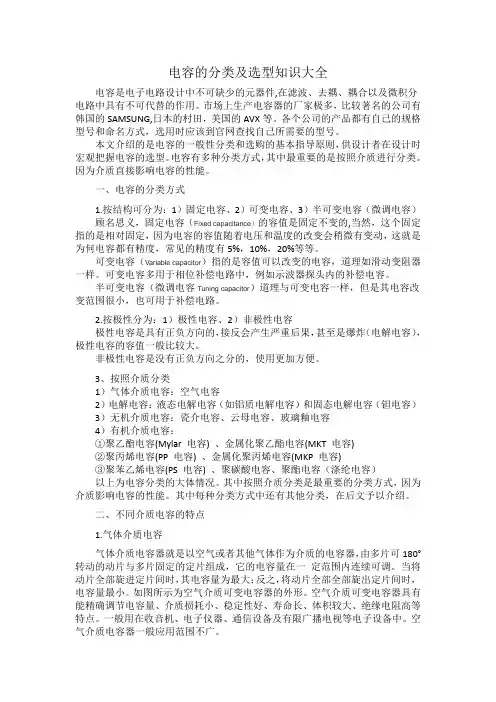

电容的分类及选型知识
电容的分类及选型知识大全电容是电子电路设计中不可缺少的元器件,在滤波、去耦、耦合以及微积分电路中具有不可代替的作用。
市场上生产电容器的厂家极多，比较著名的公司有韩国的SAMSUNG,日本的村田，美国的AVX等。
各个公司的产品都有自己的规格型号和命名方式，选用时应该到官网查找自己所需要的型号。
本文介绍的是电容的一般性分类和选购的基本指导原则，供设计者在设计时宏观把握电容的选型。
电容有多种分类方式，其中最重要的是按照介质进行分类。
因为介质直接影响电容的性能。
一、电容的分类方式1.按结构可分为：1）固定电容、2）可变电容、3）半可变电容（微调电容）顾名思义，固定电容（Fixed capacitance）的容值是固定不变的,当然，这个固定指的是相对固定，因为电容的容值随着电压和温度的改变会稍微有变动，这就是为何电容都有精度，常见的精度有5%，10%，20%等等。
可变电容（Variable capacitor）指的是容值可以改变的电容，道理如滑动变阻器一样。
可变电容多用于相位补偿电路中，例如示波器探头内的补偿电容。
半可变电容（微调电容Tuning capacitor）道理与可变电容一样，但是其电容改变范围很小，也可用于补偿电路。
2.按极性分为：1）极性电容、2）非极性电容极性电容是具有正负方向的，接反会产生严重后果，甚至是爆炸（电解电容），极性电容的容值一般比较大。
非极性电容是没有正负方向之分的，使用更加方便。
3、按照介质分类1）气体介质电容：空气电容2）电解电容：液态电解电容（如铝质电解电容）和固态电解电容（钽电容）3）无机介质电容：瓷介电容、云母电容、玻璃釉电容4）有机介质电容：①聚乙酯电容(Mylar 电容) 、金属化聚乙酯电容(MKT 电容)②聚丙烯电容(PP 电容) 、金属化聚丙烯电容(MKP 电容)③聚苯乙烯电容(PS 电容) 、聚碳酸电容、聚酯电容（涤纶电容）以上为电容分类的大体情况。
其中按照介质分类是最重要的分类方式，因为介质影响电容的性能。

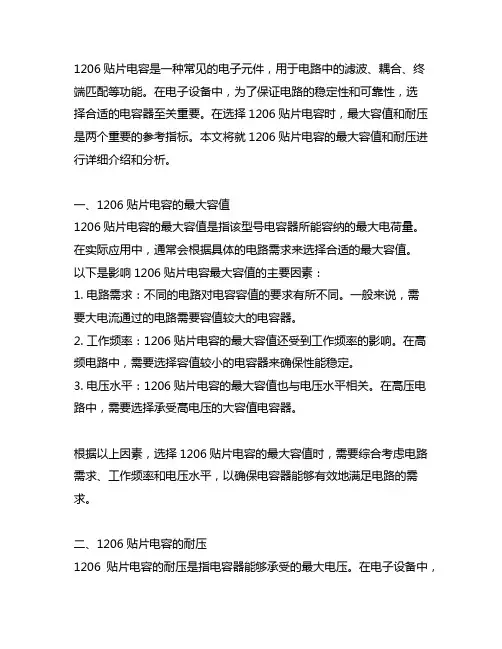

1206贴片电容最大容值和耐压
1206贴片电容是一种常见的电子元件，用于电路中的滤波、耦合、终端匹配等功能。
在电子设备中，为了保证电路的稳定性和可靠性，选择合适的电容器至关重要。
在选择1206贴片电容时，最大容值和耐压是两个重要的参考指标。
本文将就1206贴片电容的最大容值和耐压进行详细介绍和分析。
一、1206贴片电容的最大容值1206贴片电容的最大容值是指该型号电容器所能容纳的最大电荷量。
在实际应用中，通常会根据具体的电路需求来选择合适的最大容值。
以下是影响1206贴片电容最大容值的主要因素：1. 电路需求：不同的电路对电容容值的要求有所不同。
一般来说，需要大电流通过的电路需要容值较大的电容器。
2. 工作频率：1206贴片电容的最大容值还受到工作频率的影响。
在高频电路中，需要选择容值较小的电容器来确保性能稳定。
3. 电压水平：1206贴片电容的最大容值也与电压水平相关。
在高压电路中，需要选择承受高电压的大容值电容器。
根据以上因素，选择1206贴片电容的最大容值时，需要综合考虑电路需求、工作频率和电压水平，以确保电容器能够有效地满足电路的需求。
二、1206贴片电容的耐压1206贴片电容的耐压是指电容器能够承受的最大电压。
在电子设备中，耐压是一个非常重要的指标，直接关系到电路的安全可靠运行。
以下是影响1206贴片电容耐压的主要因素：1. 化学材料：1206贴片电容的材料不同，在耐压方面的性能也有所差异。
一般来说，有机电解质电容器的耐压较低，而钽质电解质电容器的耐压较高。
2. 结构设计：电容器的内部结构设计也会影响其耐压能力。
合理的结构设计能够有效提高电容器的耐压性能。
3. 工艺水平：生产工艺水平直接影响了电容器的品质，对于耐压来说尤为重要。
优质的工艺能够确保电容器的耐压性能稳定可靠。
在选择1206贴片电容时，需要根据具体电路需求和工作环境来确定合适的耐压水平，以确保电容器能够安全稳定地工作。
总结：1206贴片电容的最大容值和耐压是选择该型号电容器时需要重点考虑的指标，合理选择最大容值和耐压能够有效地满足电路需求，确保电子设备的稳定性和可靠性。
选用电容一般原则
电容从电路来说,总就是存在驱动得源与被驱动得负载。
如果负载电容比较大,驱动电路要把电容充电、放电,才能完成信号得跳变,在上升沿比较陡峭得时候,电流比较大,这样驱动得电流就会吸收很大得电源电流,由于电路中得电感,电阻(特别就是芯片管脚上得电感,会产生反弹),这种电流相对于正常情况来说实际上就就是一种噪声,会影响前级得正常工作。
这就就是耦合。
去藕电容就就是起到一个电池得作用,满足驱动电路电流得变化,避免相互间得耦合干扰。
旁路电容实际也就是去藕合得,只就是旁路电容一般就是指高频旁路,也就就是给高频得开关噪声提高一条低阻抗泄防途径、高频旁路电容一般比较小,根据谐振频率一般就是0.１u,0.01u等,而去耦合电容一般比较大,就是10u或者更大,依据电路中分布参数,以及驱动电流得变化大小来确定。
ﻫ旁路就是把输入信号中得干扰作为滤除对象,而去耦就是把输出信号得干扰作为滤除对象,防止干扰信号返回电源。
这应该就是她们得本质区别。
去耦电容在集成电路电源与地之间得有两个作用:一方面就是本集成电路得蓄能电容,另一方面旁路掉该器件得高频噪声。
数字电路中典型得去耦电容值就是0。
1μＦ。
这个电容得分布电感得典型值就是５μH。
0.1μF得去耦电容有5μH得分布电感,它得并行共振频率大约在７ＭＨｚ左右,也就就是说,对于10 MHｚ以下得噪声有较好得去耦效果,对40ＭHz以上得噪声几乎不起作用。
1μF、10μＦ得电容,并行共振频率在2０MHz以上,去除高频噪声得效果要好一些、每10片左右集成电路要加一片充放电电容,或1个蓄能电容,可选10μF左右。
最好不用电解电容,电解电容就是两层薄膜卷起来得,这种卷起来得结构在高频时表现为电感、要使用钽电容或聚碳酸酯电容。
去耦电容得选用并不严格,可按C＝１/Ｆ,即１0MHz取0。
１μＦ,100MHｚ取0.01μF。
分布电容就是指由非形态电容形成得一种分布参数。
一般就是指在印制板或其她形态得电路形式,在线与线之间、印制板得上下层之间形成得电容。
电容的分类及选型知识
电容的分类及选型知识大全电容是电子电路设计中不可缺少的元器件,在滤波、去耦、耦合以及微积分电路中具有不可代替的作用。
市场上生产电容器的厂家极多，比较著名的公司有韩国的SAMSUNG,日本的村田，美国的AVX等。
各个公司的产品都有自己的规格型号和命名方式，选用时应该到官网查找自己所需要的型号。
本文介绍的是电容的一般性分类和选购的基本指导原则，供设计者在设计时宏观把握电容的选型。
电容有多种分类方式，其中最重要的是按照介质进行分类。
因为介质直接影响电容的性能。
一、电容的分类方式1.按结构可分为：1）固定电容、2）可变电容、3）半可变电容（微调电容）顾名思义，固定电容（Fixed capacitance）的容值是固定不变的,当然，这个固定指的是相对固定，因为电容的容值随着电压和温度的改变会稍微有变动，这就是为何电容都有精度，常见的精度有5%，10%，20%等等。
可变电容（Variable capacitor）指的是容值可以改变的电容，道理如滑动变阻器一样。
可变电容多用于相位补偿电路中，例如示波器探头内的补偿电容。
半可变电容（微调电容Tuning capacitor）道理与可变电容一样，但是其电容改变范围很小，也可用于补偿电路。
2.按极性分为：1）极性电容、2）非极性电容极性电容是具有正负方向的，接反会产生严重后果，甚至是爆炸（电解电容），极性电容的容值一般比较大。
非极性电容是没有正负方向之分的，使用更加方便。
3、按照介质分类1）气体介质电容：空气电容2）电解电容：液态电解电容（如铝质电解电容）和固态电解电容（钽电容）3）无机介质电容：瓷介电容、云母电容、玻璃釉电容4）有机介质电容：①聚乙酯电容(Mylar 电容) 、金属化聚乙酯电容(MKT 电容)②聚丙烯电容(PP 电容) 、金属化聚丙烯电容(MKP 电容)③聚苯乙烯电容(PS 电容) 、聚碳酸电容、聚酯电容（涤纶电容）以上为电容分类的大体情况。
其中按照介质分类是最重要的分类方式，因为介质影响电容的性能。
沈阳市法克电气有限公司圆柱型电力电容器选型手册(完整版)
专业专注专心自愈式并联电力电容器选型手册法克电气（沈阳）有限公司法克电气（沈阳）有限公司简介沈阳市法克电气有限公司是一家集产品研发、制造、销售、服务为一体的高新技术企业。
专业生产圆柱型铝外壳自愈式并联电力电容器、圆柱型滤波用电容器、配套低压补偿用串联电抗器、无功补偿控制器、以及集合式补偿模块。
FKE 为法克电气有限公司（Far Ker Electronic)的简称。
F ARKER为其注册商标。
公司拥有全套意大利ARCOTRONIC进口设备，国内独有的金属化银锌铝薄膜蒸镀设备。
具于完善的检测标准及试验设备。
公司技术力量雄厚，现有国家级高级工程师多名，从事同行业十余年的制程师、管理人员。
产品通过了国家电力电容器质量监督检验中心的安全性能试验、欧盟通用标准CE认证。
在产品性能、可靠性、安全性上领先于同行业。
高品质、高性价比的产品，诚中求诚的服务理念，与国内、国际全球市场建立长久的合作性发展关系。
产品广泛服务于电力、工业、能源等配电系统。
为企业电力系统提供无功补偿装置及改进功率因数，达到改善电能质量，节能省电功效。
产品特点：欧美同步技术。
国际电气行业巨头ABB、西门子、Epcos、法兰克等，电力电容器外型均为圆柱型。
散热性能好。
铝质材料壳体，每平方单位的散热性能远远高于铁质；内置压力切断防爆装置。
我司独立的设计，在电容器损坏时的表现仅为开路，不会产生爆炸等现象。
产品安全性能更高；安装更加方便。
壳身一体的螺栓，承受12N.m力矩。
可360度任意角度安装；多种可选引出端连接方式。
A、B、C、D、E型引出端子。
方便客户连线或特殊需求；重量轻、体积小，标准柜体时安装容量更大。
同比原铁壳扁式电力电容器，体积只有原来的1/3手册目录一、补偿/滤波电容器┈┈┈┈┈┈┈┈┈┈┈┈┈┈8～13二、分补共补一体电容器┈┈┈┈┈┈┈┈┈┈┈┈14～15三、无功补偿控制器┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 16～17四、串联（滤波）电抗器┈┈┈┈┈┈┈┈┈┈┈┈18～19五、补偿/滤波组件┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 20～21六、补偿/滤波模块┈┈┈┈┈┈┈┈┈┈┈┈┈┈补偿/滤波电容器技术条件：一、主要技术指标：我司圆柱型铝外同电力电容器采用半固态结构（或固态结构、干式结构）填充，是一种适合于普通场合较常规的产品，具有较高的性价比；符合最高的环保要求，可用于箱式变压器房，欧美款式的低压柜和对环保条件要求较高的场合；可采用非可燃性油浸式结构的产品，适合要求较高，环境恶劣（高温、高海拔、通风差），尤其适合作为滤波电容器使用。
电容参数详解
在我们选择无极性电容式，不知道大家是否有注意到电容的X5R，X7R，Y5V，COG等等看上去很奇怪的参数，有些摸不着头脑，本人特意为此查阅了相关的文献，现在翻译出来奉献给大家。
这类参数描述了电容采用的电介质材料类别，温度特性以及误差等参数，不同的值也对应着一定的电容容量的范围。
具体来说，就是：X7R常用于容量为3300pF~0.33uF的电容，这类电容适用于滤波，耦合等场合，电介质常数比较大，当温度从0°C变化为70°C时，电容容量的变化为±15%；Y5P与Y5V常用于容量为150pF~2nF的电容，温度范围比较宽，随着温度变化，电容容量变化范围为±10%或者+22%/-82%。
对于其他的编码与温度特性的关系，大家可以参考表4-1。
例如，X5R的意思就是该电容的正常工作温度为-55°C~+85°C，对应的电容容量变化为±15%。
表4-1 电容的温度与容量误差编码下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。
不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是A VX公司的命名方法，其他公司的产品请参照该公司的产品手册。
NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。
在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。
所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。
一：NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。
它的填充介质是由铷、钐和一些其它稀有氧化物组成的。
NPO电容器是电容量和介质损耗最稳定的电容器之一。
在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。
NPO电容的漂移或滞后小于±0.05% ，相对大于±2%的薄膜电容来说是可以忽略不计的。
电容选型及公式大全
一电容的作用作为无源元件之一的电容，其作用不外乎以下几种：应用于电源电路，实现旁路、去藕、漉波和储能的作用，下面分类详述之。
1）旁路旁路电容是为本地器件提供能量的储能器件，它能使稳压器的输出均匀化，降低负载需求。
就像小型可充电电池一样，旁路电容能够被充电，并向器件进行放电。
为尽量减少阻抗，旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。
这能够很好地防止输入值过大而导致的地电位抬高和噪声。
地弹是地连接处在通过大电流毛刺时的电压降。
2）去藕去藕，又称解藕。
从电路来说，总是可以区分为驱动的源和被驱动的负载。
如果负载电容比较大,驱动电路要把电容充电、放电,才能完成信号的跳变，在上升沿比较陡峭的时候，电流比较大，这样驱动的电流就会吸收很大的电源电流，由于电路中的电感，电阻（特别是芯片管脚上的电感，会产生反弹），这种电流相对于正常情况来说实际上就是一种噪声，会影响前级的正常工作，这就是所谓的〃耦合〃。
去藕电容就是起到一个“电池〃的作用，满足驱动电路电流的变化，避免相互间的耦合干扰。
将旁路电容和去藕电容结合起来将更容易理解。
旁路电容实际也是去藕合的，只是旁路电容一般是指高频旁路，也就是给高频的开关噪声提高一条低阻抗泄防途径。
高频旁路电容一般比较小，根据谐振频率一般取0.1?F、0.01?F等；而去耦合电容的容量一般较大，可能是10?F或者更大，依据电路中分布参数、以及驱动电流的变化大小来确定。
旁路是把输入信号中的干扰作为滤除对象，而去耦是把输出信号的干扰作为滤除对象，防止干扰信号返回电源。
这应该是他们的本质区别。
3）漉波从理论上（即假设电容为纯电容）说，电容越大，阻抗越小，通过的频率也越高。
但实际上超过1?F的电容大多为电解电容,有很大的电感成份，所以频率高后反而阻抗会增大。
有时会看到有一个电容量较大电解电容并联了一个小电容，这时大电容通低频，小电容通高频。
电容的作用就是通高阻低，通高频阻低频。
电容越大低频越容易通过，电容越大高频越容易通过。
电解电容选型的6个重要指标
电解电容选型的6个重要指标1 电容量与体积由于电解电容器多数采用卷绕结构，很容易扩大体积，因此单位体积电容量非常大，比其它电容大几倍到几十倍。
但是大电容量的获取是以体积的扩大为代价的，现代开关电源要求越来越高的效率，越来越小的体积，因此，有必要寻求新的解决办法，来获得大电容量、小体积的电容器。
在开关电源的原边一旦采用有源滤波器电路，则铝电解电容器的使用环境变得比以前更为严酷：（1）高频脉冲电流主要是20 kHz~100kHz的脉动电流，而且大幅度增加；（2）变换器的主开关管发热，导致铝电解电容器的周围温度升高；（3）变换器多采用升压电路，因此要求耐高压的铝电解电容器。
这样一来，利用以往技术制造的铝电解电容器，由于要吸收比以往更大的脉动电流，不得不选择大尺寸的电容器。
结果，使电源的体积庞大，难以用于小型化的电子设备。
为了解决这些难题，必须研究与开发一种新型的电解电容器，体积小、耐高压，并且允许流过大量高频脉冲电流。
另外，这种电解电容器，在高温环境下工作，工作寿命还须比较长。
2 承受温度与寿命在开关电源设计过程中，不可避免地要挑选适用的电容。
就100μF以上的中、大容量产品来说，因为铝电解电容的价格便宜，所以，迄今使用的最为广泛。
但是, 最近几年却发生了显著变化，避免使用铝电解电容的情况正在增加。
出现这种变化的一个原因是，铝电解电容的寿命往往会成为整个设备的薄弱环节。
电源模块制造厂家的工程师表示：“对于铝电解电容这种寿命有限的元件，如果可以不用, 就尽量不要采用。
”因为铝电解电容内部的电解液会蒸发或产生化学变化，导致静电容量减少或等效串联电阻(ESR)增大, 随着时间的推移，电容性能肯定会劣化。
电解电容器的寿命与电容器长期工作的环境温度有直接关系，温度越高，电容器的寿命越短。
普通的电解电容器在环境温度为90℃时已经损坏。
但是现在有很多种类的电解电容器的工作环境温度已经很高在环境温度为90℃，通过电解电容器的交流电流和额定脉冲电流的比为0.5时，寿命仍然为10000h，但是如果温度上升到95℃时，电解电容器即已经损坏。
常用电容电阻电感封装选型
1．贴片电容C：100nF/ 50V X7R +/-10% 0805, -55℃到+125℃>100nF / 25V X5R +/-10% 0805， +10℃---+85℃一 NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。
它的填充介质是由铷、钐和一些其它稀有氧化物组成的。
NPO电容器是电容量和介质损耗最稳定的电容器之一。
在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。
NPO电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。
其典型的容量相对使用寿命的变化小于±0.1%。
NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。
下表给出了NPO电容器可选取的容量范围。
封装DC="50V"DC="100V"08050.5---1000pF0.5---820pF12060.5---1200pF0.5---1800pF1210560---5600pF560---2700pF22251000pF---0.033μF1000pF---0.018μFNPO电容器适合用于振荡器、谐振器的槽路电容，以及高频电路中的耦合电容。
二 X7R电容器X7R电容器被称为温度稳定型的陶瓷电容器。
当温度在-55℃到+125℃时其容量变化为15%，需要注意的是此时电容器容量变化是非线性的。
X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化，大约每10年变化1%ΔC，表现为10年变化了约5%。
X7R电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下。
它的主要特点是在相同的体积下电容量可以做的比较大。
下表给出了X7R电容器可选取的容量范围。
封装DC="50V"DC="100V"0805330pF---0.056μF330pF---0.012μF12061000pF---0.15μF1000pF---0.047μF12101000pF---0.22μF1000pF---0.1μF22250.01μF---1μF0.01μF---0.56μF三 Z5U电容器Z5U电容器称为”通用”陶瓷单片电容器。
电容选型指导书
电容选型指导书1、聚酯（涤纶）电容（CL）电容量：40p--4u额定电压：63--630V主要特点：小体积，大容量，耐热耐湿，稳定性差应用：对稳定性和损耗要求不高的低频电路2、聚苯乙烯电容（CB）电容量：10p--1u额定电压：100V--30KV主要特点：稳定，低损耗，体积较大应用：对稳定性和损耗要求较高的电路3、聚丙烯电容（CBB）电容量：1000p--10u额定电压：63--2000V主要特点：性能与聚苯相似但体积小，稳定性略差应用：代替大部分聚苯或云母电容，用于要求较高的电路4、云母电容（CY）电容量：10p--0。
1u额定电压：100V--7kV主要特点：高稳定性，高可靠性，温度系数小应用：高频振荡，脉冲等要求较高的电路5、高频瓷介电容（CC）电容量：1--6800p额定电压：63--500V主要特点：高频损耗小，稳定性好应用：高频电路6、低频瓷介电容（CT）电容量：10p--4.7u额定电压：50V--100V主要特点：体积小，价廉，损耗大，稳定性差应用：要求不高的低频电路7、玻璃釉电容（CI）电容量：10p--0.1u额定电压：63--400V主要特点：稳定性较好，损耗小，耐高温（200度）应用：脉冲、耦合、旁路等电路8、空气介质可变电容器可变电容量：100--1500p主要特点：损耗小，效率高；可根据要求制成直线式、直线波长式、直线频率式及对数式等应用：电子仪器，广播电视设备等9、薄膜介质可变电容器可变电容量：15--550p主要特点：体积小，重量轻；损耗比空气介质的大应用：通讯，广播接收机等10、薄膜介质微调电容器可变电容量：1--29p主要特点：损耗较大，体积小应用：收录机，电子仪器等电路作电路补偿11、陶瓷介质微调电容器可变电容量：0。
3--22p主要特点：损耗较小，体积较小应用：精密调谐的高频振荡回路12、独石电容容量范围：0.5PF--1UF耐压：二倍额定电压主要特点：电容量大、体积小、可靠性高、电容量稳定，耐高温耐湿性好,温度系数很高应用范围：广泛应用于电子精密仪器,各种小型电子设备作谐振、耦合、滤波、旁路。
电源设计中的电容选用规则
电源设计中的电容选用规则电源往往是我们在电路设计过程中最容易忽略的环节。
作为一款优秀的设计，电源设计应当是很重要的，它很大程度影响了整个系统的性能和成本。
电源设计中的电容使用，往往又是电源设计中最容易被忽略的地方。
一、电源设计中电容的工作原理在电源设计应用中，电容主要用于滤波（filter）和退耦/旁路（decoupling/bypass）。
滤波是将信号中特定波段频率滤除的操作，是抑制和防止干扰的一项重要措施。
根据观察某一随机过程的结果，对另一与之有关的随机过程进行估计的概率理论与方法。
滤波一词起源于通信理论，它是从含有干扰的接收信号中提取有用信号的一种技术。
“接收信号”相当于被观测的随机过程，“有用信号”相当于被估计的随机过程。
滤波主要指滤除外来噪声，而退耦/旁路（一种，以旁路的形式达到退耦效果，以后用“退耦”代替）是减小局部电路对外的噪声干扰。
很多人容易把两者搞混。
下面我们看一个电路结构：图中电源为A和B供电。
电流经C1后再经过一段PCB走线分开两路分别供给A和B。
当A 在某一瞬间需要一个很大的电流时，如果没有C2和C3，那么会因为线路电感的原因A端的电压会变低，而B端电压同样受A端电压影响而降低，于是局部电路A的电流变化引起了局部电路B 的电源电压，从而对B电路的信号产生影响。
同样，B的电流变化也会对A形成干扰。
这就是“共路耦合干扰”。
增加了C2后，局部电路再需要一个瞬间的大电流的时候，电容C2可以为A暂时提供电流，即使共路部分电感存在，A端电压不会下降太多。
对B的影响也会减小很多。
于是通过电流旁路起到了退耦的作用。
一般滤波主要使用大容量电容，对速度要求不是很快，但对电容值要求较大。
如果图中的局部电路A是指一个芯片的话，而且电容尽可能靠近芯片的电源引脚。
而如果“局部电路A”是指一个功能模块的话，可以使用瓷片电容，如果容量不够也可以使用钽电容或铝电解电容（前提是功能模块中各芯片都有了退耦电容—瓷片电容）。
电容的主要参数与选用
电容器选用一、 概述电容器是由两个金属电极中间夹一层电解质构成的电子元件。
在两个电极上加电压时，电极尚就储存电荷，所以说电容器是充放电荷的电子元件。
电容器储存电荷量的多少，取决于电容器的电容量，电容量在数值上是等于一个导电极上的电荷量与两块极板之间的电位差之比。
即C=Q/U其中Q 为一个极板上的电荷量，单位为C （库伦）；U 为两块极板之间的电位差，单位为V （伏特）；C 为电容量，单位为F （法拉）。
电容量是电容器的基本参数之一，它与电容器极板得有效面积、绝缘介质的介电常数、极板之间的距离有关。
电介质的介电常数越大，电容器两个极板得有效面积越大，电容量就越大。
当电容器的两个极板间的距离越远，电容量就越小。
d A C r ⨯⨯=εε0 C:电容器的电容量，可以由电极面积A [m 2]，介质厚度d [m]以及相对介电常数εr 来表示ε0:介质在真空状态下的介电常数(=8.85×10-12 F/M)电容器能够被充电和放电，也就是存储电能和释放电能，其两端的电压不能突变。
正因如此，如果把电容器接在直流电路中，则只有在电源开启和接通时，电容器充放电两个短暂过程中，电路上存在电流。
就稳态而言，直流电流不能通过电容器，相当于开路。
如果把电容器接在交流或脉冲直流电路中，由于不停的充电放电，便使电流能够通过电容器，并且具有类似电阻那样阻碍电流（由电荷的变率、容量和工作频率决定）的作用。
所以，电容器被广泛应用于各种耦合、旁路、滤波、调谐以及脉冲电路中。
二、 电容器的种类电容器通常叫做电容。
因电容的用途、结构及材料不同，电容的种类很多。
根据电容的结构和容量是否可调，可将电容分为3大类：固定电容、半可变（微调）电容、可变电容。
电容器的性能、结构用途等在很大程度上取决于电容器的介质，因此，电解质常以电解质来分类。
可大致分为：有机介质（包括复合介质）电容器，如纸介电容器、塑料薄膜电容器、纸膜复合介质电容器、薄膜复合介质电容器等；无机介质电容器，如云母电容器、玻璃釉电容器、陶瓷电容器等；气体介质电容器，如空气电容器、真空电容器、充气式电容器等；电解电容器，如铝电解电容器、铌电解电容器等。
电容器选型技术指标指南
上面的图可以看出不同种类的电容器依据自身性能特点适用于不同类型的
电路. 这是电容器选型的基本的最简单的分类. 更具体的电容器选型分类见下面的简单介绍;
1. 根据使用频率的高低选择电容器种类;
由于不同类型电容器的频率性能差别非常大,因此,如果某电路的工作频率非常高,超过MHZ, 而且电路信号强度较弱,此时,叠层陶瓷电容器是最佳的选择. 尽管都是是滤波和储能充放电, 在工作频率一定时,一定要考虑到不同种类的电容器的频率特性是否与电路工作频率相符? ,因为不同种类电容器有自己合适的使用频率范围,所有的电容器都有随工作或测试频率的增加.电容器容量逐渐降低,损耗逐渐增加的现象.否则电容器的基本容量和阻抗特性就会因为工作频率的过高或过低而发生很大变化.最后可能导致电路信号特点不能达到设计要求. 如果工作频率在中频率段以下,对电容器在不同温度下的参数值一致性要求较高, 那么选择固体钽电容器器可能较合适. 有时候,你必须对它们的性能特点有所取舍, 首先一定得清楚某种电容器的那方面特点是自己必须选择它的理由.此点非常重要.
2. 根据环境温度变化要求选择电容器种类;
不同种类电容器的温度特性差别非常大, 如果用户使用的环境温度变化幅
度较大,例如一年四季都在室外工作的电子设备,或者在较短时间从低空到温度极低的高空,此时,无论你的电容器作为滤波或充放电, 你必须选择在宽温范围内电容器容量和阻抗及漏电流变化最小的电容器.否则,你的电路可能会在不同环境温度下呈现出不同的信号变化幅度.非常有可能导致电路整体失效. 如果某电容器的实际使用一般都在温度变化非常小的环境下,则可以不必特别关注电容器的温度特性.。
电容器国家标准
标准电容器Standard capacitors1 适用范围本标准适用于交流频率从20Hz～1MHz，容量标称值从10-4～1012pF的单值标准电容器(以下简称电容器)。
本标准不适用于内附在仪器中、测量电桥和装置中的电容器。
2 产品品种和分类2.1 凡符合本标准要求的电容器应制成单值(固定容量)型式。
2.2 电容器的准确度等级如表1所示。
注：电容器的等级指数可用a;以百分数表示；或用b,以百万分之几(ppm)表示；或用c,以科学标记法表示。
2.3 电容器的容量标称值(以pF计)应符合以下数列之一：1×10n;2×10n;3×10n;4×10n;5×10n;9×10n;10×10n其中n为：-4,-3,-2,-1,0,1,2,3,4,5,6,7,8,9,10,11.2.4 施加于电容器上的最大交流电压(有效值以V计)应符合以下数列之一：1×10n，2×10n，3×10n，5×10n，7×10n其中n为：2，1，0，-1,-2,-3.3 技术要求3.1 电容器基本误差极限电容器应按容量标称值的百分数表示其允许基本误差极限，并以δ表示：式中：K--电容器以百分数表示的准确度等级指数。
3.2 确定基本误差时的条件3.2.1 各有关影响量的参考条件及允差如表2所示。
表2 影响量的参考条件及允差3.2.2 对于准确度等级为0.005，0.01，0.02，0.05，0，1，0.2的电容器，测试前应在参考条件下至少放置24h，对于其他准确度等级的电容器，测试前应至少在参考条件下放置8h。
3.3 确定变差时的条件3.3.1 电容器应有参考工作频率或参考工作频率范围。
允许工作频率应在50kHz之内，或推荐的工作频率范围为1MHz之内。
频率值(范围)应在具体型号电容器的技术条件中规定。
3.3.2 电容器应在周围环境温度为5～40℃，空气相对湿度为40%～80%，大气压力为98.3～104.3kPa条件下正常工作。
