仪表板设计及工艺
仪表台成型工艺简介
1.06 80～85 6 350 42
（TPU）
四、仪表板表皮的阴模吸塑成型
阴模吸塑成型技术是阳模真空吸塑与搪塑技术的有机结合，它是一种热模成型技术， 即将不带皮纹的热片材（0.8mm TPO表皮+2.0mm泡沬）放置在发泡层与阴模的型腔之间， 通过真空吸附使片材与模具型腔（模具型腔已做出了皮纹）接触成型。冷却时片材收缩， 并与发泡层吸附贴合成型。与传统的成型和复合工艺相比，该工艺不会出现皮纹拉伸现象， 而且可以在一个零件上实现不同的皮纹形式，皮纹均匀、清晰且手感好，与搪塑效果相当。
搪塑表皮一般具有如下优点：由于搪塑表皮的表面花纹是在表皮成型过程中形成的， 因此花纹表面的一致性好；在产品设计上，只要照顾到模具的局部加热性，即可将模具做 成较深的凹陷，甚至做成一定的负角，以加大产品造型设计的裕度；材料成本相对较低。 其缺点是：模具投资大，寿命短（一般模具的质量保证只有20000次表皮寿命）；设备投 资大；需要不断地清理模具，导致辅助工时较长。
聚氨酯喷涂仪表板的工艺流程为：注塑成型仪表板骨架→PU喷涂→发泡层 发泡→切割孔和边→焊接主要零件（如需要）→组装相关零件。（高端车型采 用）
一、仪表板的注塑成型
对于全塑的硬质仪表板和发泡仪表板而言，其骨架的注塑成型一般需要使用锁模 力为2000～3000T的注塑机，骨架材料可以采用PC/ABS、SMA或PP+GF，下表对这3 种材料的成型性、成本和使用性能做了比较。片材切割阳模吸塑源自型三、仪表板表皮的搪塑成型
搪塑表皮的制造过程是：首先将带有表面花纹的搪塑模具加热到搪塑表皮的成 型温度，然后将粉箱与搪塑模扣合，使之按设定的程序旋转。当粉料熔化并粘附 于模具表面达到一定厚度后，脱开粉箱。接着，继续加热模具外表面，以使模具 内表面的搪塑表皮得到塑化烧结。最后，快速冷却模具外表面（不喷淋），使表 皮冷却成型。
《仪表板结构设计》课件
04
仪表板制造工艺
注塑工艺
01
注塑工艺是仪表板制造中常用的 工艺之一，通过将热塑性塑料注 入模具型腔中，冷却后得到所需 形状的仪表板部件。
02
注塑工艺具有生产效率高、成本 低、适用范围广等优点，但也有 一些局限性，如难以生产大型或 结构复杂的部件。
真空成型工艺
真空成型工艺是一种利用真空负压使 塑料在模具表面流动并贴附成型的制 造工艺。
《仪表板结构设计》 ppt课件
• 仪表板概述 • 仪表板结构设计原则 • 仪表板材料选择 • 仪表板制造工艺 • 仪表板设计流程 • 仪表板设计案例分析
目录
01
仪表板概述
仪表板定义
仪表板定义
仪表板是一种用于监控、管理和控制车辆运行状态的设备，通常安装在车辆的 驾驶室内。
仪表板的作用
仪表板通过各种仪表、显示屏和操作按钮等设备，向驾驶员提供车辆的行驶速 度、发动机转速、燃油量、水温、气压等信息，帮助驾驶员更好地了解车辆状 态，提高驾驶安全性。
仪表板分类
按功能分类
仪表板可以分为机械式仪表板和电子式仪表板。机械式仪表板通过机械方式测量 和显示车辆信息，而电子式仪表板则通过电子传感器和电路来测量和显示车辆信 息。
按安装位置分类
仪表板可以分为下置式仪表板和上置式仪表板。下置式仪表板通常安装在驾驶员 座椅下方，而上置式仪表板则安装在车辆顶部或中控台上。
该飞机品牌的仪表板设计集成了大量的高科 技设备，如雷达、导航系统、通信设备等。 整个仪表板布局紧凑，操作界面简洁明了， 方便飞行员快速获取飞行信息并进行操作。 同时，该仪表板还具备抗电磁干扰和防震等 功能，以确保在复杂的环境下能够稳定工作 。
感谢观看
THANKS
汽车仪表板结构设计
（1）硬塑仪表板 由树脂材料一次注塑成型,具有成本低，质量轻的特点，常用材料有:改性PP、ABS 等，仪表板材料要求耐热、耐湿且刚性好、不易变形。 （2）软化仪表板
是由表皮，软化层、骨架构成 ★ 表皮材料多为为PVC或ABS材料 ★ 软化层材料多为PUR或PE发泡材料 ★ 骨架为硬纸板、木纤维构成
行协调之后确定
表一
15
（5）仪表罩上端界线的确定
• 仪表罩上端界线的确定原则 • 汽车标准对各类汽车的前视野都有规定如：在设计中对汽车下视角不小于
12° • 国标规定：(长头车盲区应小于6米、平头车盲区应小于4米)，因此在仪表板
整体布置中，首先在确定仪表位置及仪表罩高度时,要保证其不得越过下视角 的边界线，（驾驶员的视线处于最佳下视角30°）范围内。见(图４)
驾驶员的视线处于最佳下视角30°范围内。见（图３）
图３
14
（4）仪表板的目视距离
• 仪表板的目视距离确定见（表一） • 参考美国Hen-ry Dreyfus的推荐值即最大视距为711mm，最佳视距 • ５５0mm • 另外还可参考英国默雷尔推荐的视距计算公式：２Ｄ±１.２-１.５Ｌ • 式中；Ｄ＝最佳读取距离 Ｌ＝仪表板外廓长度 • 在实际的设计中上述参数的确定不是孤立的，是需要通过综合平衡，进
6
• 4.工程设计 • 1）零件图、总成图、装置图设计、明细表编写 • 1）二次设计图的承认(厂家图) • 5.试制样件 • (RP)试制试装验证 • 6.零部件试验 • 1）可开启件及翻转件的寿命试验 • 2）塑料件的耐冲击、抗老化、高低温耐久试验 • 3）模拟实车震动噪声试验 • 4）红外光照试验 • 5）气候变化试验(冷热交变) • 7.整车道路试验 • 主观感觉评价及震动指标(2万公里可靠性试验)
汽车仪表板及其制造工艺(IP And Process Technics)
汽车仪表板及其制造工艺仪表板因其得天独厚的空间位置，使越来越多的操作功能分布于其中，除反映车辆行驶基本状态的仪表外，对风口、音响、空调、灯光等的控制也给予行车以更多的安全和驾驶乐趣。
因此，在汽车中，仪表板是非常独特的集安全性、功能性、舒适性与装饰性于一身的部件。
首先，它需要有一定的刚性以支撑其所附的零件在高速和振动的状态下保证正常工作；同时又需要有较好的吸能性使其在发生意外时减少外力对正、副驾驶员的冲击。
随着人们对车的理解越来越超出其功能本身，对伸手可及、举目必望的仪表板，其手感、皮纹、色泽、色调也逐渐成为评判整车层级的重要标准之一。
仪表板的组成仪表板通常包含的零件有：仪表板本体（壳体）、仪表、空调控制系统、风道/风管、出风口、操作面板、开关、音响控制系统、除霜器、除雾器、手套箱、左盖板、饰板等零件。
大部分仪表板还包含有：储物盒、驾驶员侧手套箱、扬声器等饰件和时钟、金属加强件、烟灰盒、点烟器、杯托等功能性零件；部分中高档汽车设计有卫星导航系统、手机对讲系统、温度传感系统等高端产品。
(如附图一)仪表板的分类按照安全性来分，仪表板可分为无气囊仪表板和附气囊仪表板（针对副驾驶）。
目前国内只有少数中高档次的轿车配备气囊仪表板，随着人们对安全性的重视，客户对附气囊仪表板需求加大，主机厂也将此作为买点之一。
而气囊打开在保护乘客的同时，也可能伤害乘客，尤其是儿童。
因此，国际上部分新车型的仪表板气囊已开始加装开关。
为气囊的正常开启，在气囊上方多设计有气囊盖板，在其打开时释放气囊。
但其与仪表板匹配处存在可视装接线，影响整车美观。
为此，近年越来越多车型的仪表板被设计为无缝气囊仪表板。
既能保证气囊正常开启，又无可视装接线。
按照舒适性来分，仪表板可分为硬塑仪表板、吸塑仪表板和半硬泡软质仪表板（其剖面如图二）。
仪表板本体为注塑工艺制成的仪表板为硬塑仪表板，因其工艺简单、投资低等优势而被广泛应用，尤其是中低档车。
其中有局部或全部涂装饰漆或软触漆，以改善外观、增加色调或提高质感。
浅谈仪表板制造工艺
环保化：采用环保材料，减少对环境的影 响
集成化：仪表板将集成更多的功能，如导 航、娱乐、通信等
个性化：仪表板将更加个性化，满足不同 消费者的需求
安全性：仪表板将更加注重安全性，如防 撞、防眩光等功能
汇设备，提 高资源利用率， 减少资源浪费
环保认证：通 过环保认证， 提高产品质量 和品牌形象， 满足市场需求
自动化技术：采用自动化生产线，提高生产效率 数字化技术：利用数字化技术，提高生产精度 智能化技术：引入智能化技术，提高生产效率和精度 环保技术：采用环保技术，降低生产过程中的污染和浪费
吸塑工艺：将塑料原料吸 入模具中，通过冷却成型
仪表板制造工艺的特点： 精度高、质量好、生产效 率高
Part Three
塑料原料：聚丙烯、聚碳酸酯等 玻璃原料：钢化玻璃、夹层玻璃等 电子元件：传感器、显示屏等
装饰材料：皮革、织物等 模具：注塑模具、冲压模具等 设备：注塑机、冲压机等
设计原则：满足产品性能和外观要求，提高生产效率 设计方法：采用计算机辅助设计（CAD）和计算机辅助工程（CAE）技术 制造工艺：包括注塑、吹塑、压铸等 质量控制：通过检测和试验，确保模具质量和性能达到要求
装配技术：包括装配顺序、装配方法、装配工具等 检测技术：包括检测方法、检测设备、检测标准等 质量控制：包括质量管理体系、质量控制方法、质量控制标准等 自动化技术：包括自动化装配、自动化检测、自动化质量控制等
Part Five
数字化制造：利用数字化技 术，实现产品设计、生产、 管理等环节的数字化
材料选择：需要选择合适的材料，以满足强度、耐久性和环保要求 工艺技术：需要不断改进工艺技术，以提高生产效率和质量 成本控制：需要降低成本，以提高竞争力 环保要求：需要满足环保要求，以减少对环境的影响 市场需求：需要适应市场需求的变化，以保持竞争力 法规要求：需要满足法规要求，以避免法律风险
仪表板设计规范

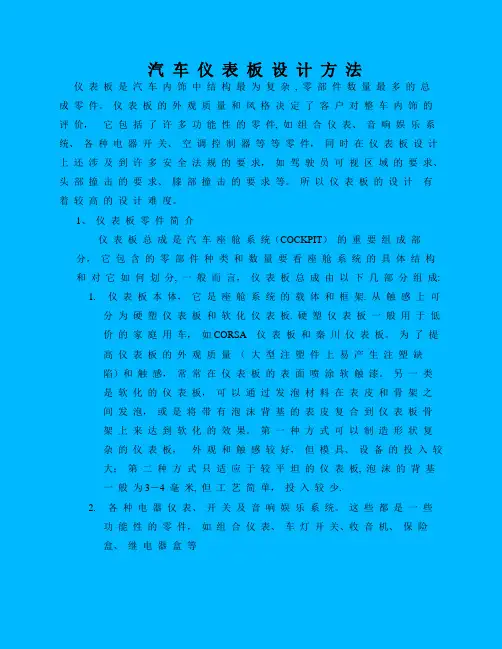

汽车仪表板设计方法仪表板是汽车内饰中结构最为复杂, 零部件数量最多的总成零件。
仪表板的外观质量和风格决定了客户对整车内饰的评价，它包括了许多功能性的零件, 如组合仪表、音响娱乐系统、各种电器开关、空调控制器等等零件，同时在仪表板设计上还涉及到许多安全法规的要求，如驾驶员可视区域的要求、头部撞击的要求、膝部撞击的要求等。
所以仪表板的设计有着较高的设计难度。
1、仪表板零件简介仪表板总成是汽车座舱系统（COCKPIT）的重要组成部分，它包含的零部件种类和数量要看座舱系统的具体结构和对它如何划分, 一般而言，仪表板总成由以下几部分组成:1.仪表板本体，它是座舱系统的载体和框架. 从触感上可分为硬塑仪表板和软化仪表板. 硬塑仪表板一般用于低价的家庭用车，如CORSA 仪表板和秦川仪表板。
为了提高仪表板的外观质量（大型注塑件上易产生注塑缺陷）和触感，常常在仪表板的表面喷涂软触漆。
另一类是软化的仪表板，可以通过发泡材料在表皮和骨架之间发泡，或是将带有泡沫背基的表皮复合到仪表板骨架上来达到软化的效果。
第一种方式可以制造形状复杂的仪表板，外观和触感较好，但模具、设备的投入较大；第二种方式只适应于较平坦的仪表板, 泡沫的背基一般为3－4 毫米, 但工艺简单，投入较少.2.各种电器仪表、开关及音响娱乐系统。
这些都是一些功能性的零件，如组合仪表、车灯开关、收音机、保险盒、继电器盒等3.通风系统，主要由空调机、空调控制器、各种风道和出风口组成，提供汽车除霜除雾功能及车内环境温度控制。
4.副驾驶侧安全气囊, 它是现代汽车必备的安全设备，通常气囊系统由气体发生器、气袋、安装金属框架、气囊导向框架和气囊盖板组成。
现流行没有气囊盖板的气囊，它是用激光切割仪表板的背面，POLO 和AUDI A6 的仪表板就是无缝气囊.5.手套箱和各种储物盒6.各种各样的装饰面板7.金属加强粱, 加强粱承受了座舱系统各个零件的载荷,包括气囊发射的动载荷及转向管柱、方向盘、收音机、组合仪表、手套箱等的静载荷. 所以COCKPIT 都有强大的加强粱。
汽车仪表板及制造工艺简介YFV
各零部件结构及设计要求 －出风口
Instrumental Panel
各零部件结构及设计要求 －烟灰缸
• 主要结构见附图 –抽屉式手开烟缸：低档经济型车上应用较多 。 –带缓冲的自动翻开式：中高档车型上
13
Instrumental Panel
各零部件结构及设计要求 －烟灰缸
• 设计要求 –前烟灰缸打开的宽度为100毫米，打开的面积为 5000平方毫米；总容积为200立方厘米；后烟灰缸 打开的宽度为75 毫米，打开的面积为2000平方毫 米；总容积为80立方厘米 –将烟灰缸缸体转入或取出的作用力为： SNAP－IN 方 式： 20N DRAWER/SLIDE 方 式： 15N PIVOT/HINGED 方 式： 15N –烟灰缸盖在受到11N的载荷时，Y方向变形<5 毫米 ；Z方向变形<3 毫米 –在手不接触到灭烟处的情况下，烟灰缸缸体可以很 方便的取出。
20
Instrumental Panel
各零部件结构及设计要求 －中部面板
•
主要结构 中部面板是仪表板上结构较为 复杂的部分，一般集成中部左右 出风口、中部储物盒、空调控制 器、收放机或CD、前后雾灯、警 告灯等车用开关。另外，许多客 户需要在中部面板上安装杯托和 双DIN结构的DVD。 中部面板的设计非常多样，一 般需要考虑到：
Instrumental Panel
目
• • •
的
对仪表板的整体结构有大致的了解。 对仪表板各部分的零件设计要求有一定 的认识。 清楚仪表板的相关常用工艺和材料要求 。
1
Instrumental Panel
内
• • • • 仪表板在整车中的安装方式 仪表板种类及其表面要求 仪表板结构及其零件组成 各零部件的设计要求
仪表板产品技术方案(从设计到成品)
③.项目技术工程师每天在RDM体系中编写工作日志，确保工作内容不被遗漏。
仪表板主要零部件组成及用料说明
零件名称 仪表板本体 材料 基本 壁厚mm 3.5 2.5 2.5 2.5 2.5 2.5 预估尺寸mm 1410*679*500 87*55*8 460*306*25 150*135*20 150*130*65 100*130*65 943*386*300 208*108*131 343*250*175 175*250*175 预估重量g 4967 32 421 100 100 213 1756 432 865
项目开发
项目开发流程及进度保证措施简介：
一、项目开发流程：
按照APQP的五个阶段进行项目开发，主要流程如下： 计划和项目的确定 → 产品设计与开发 → 过程设计与开发 → 产品和过程的验证 → 批量生产 二、进度保证措施： ①.对项目制定整体APQP计划，项目经理根据计划进行项目跟踪，确保项目开发在受控 范围内。 ②. 通过RDM项目管理软件实施项目管理，项目经理在RDM体系中针对每个项目制定月 计划和周计划，严格按照月计划和周计划进行控制。
侧除霜风口
左下护板本体 票据盒本体 转向柱上护罩 转向柱下护罩 仪表板下本体 中部储物盒本体 仪表板下护板
PP+EPDM-TD20
3.0 2.5 2.5 2.5
中部侧护板，左
中部侧护板，右 右段盖板本体
2.5
2.5
175*250*175
343*111*20
83g
仪表板主要零部件组成及用料说明
零件名称 基本 壁厚mm
仪表板产品结构技术
2、与自身连接方式：
阻尼器
手套箱盖板一般采用震动摩擦或热板焊接的方式连接， 如需要控制其开启速度可增加阻力器机构进行调节。
仪表板及制造工艺简介
金属加工环节：使用数 控机床等设备对金属板 进行加工，制作出仪表 板的各个部件。
表面处理环节：对仪表 板的表面进行镀膜、喷 涂等处理，以提高其耐 高温和防尘等性能。
电子元件组装环节：将 电子元件安装到仪表板 上，并连接线路，以实 现仪表板的控制和显示 功能。
测试环节：对组装好的 仪表板进行测试，以确 保其精度和稳定性。
04
制造工艺案例分析
案例一：汽车仪表板的制造工艺
01
02
03
04
05
汽车仪表板是汽车内部 重要的部件之一，它需 要具备高精度、耐久性 和安全性等特点。制造 工艺包括注塑、喷涂、 真空成型和组装等环节 。
注塑环节：使用注塑机 将塑料颗粒注入模具中 ，经过加热、加压等过 程，形成仪表板的各个 部件。
THANKS
仪表板的基本组成
仪表
仪表是仪表板的核心部件，用于指 示车辆的各种信息，如车速表、转 速表、水温表、油量表等。
指示灯
指示灯用于指示车辆的各种故障和 异常情况，如制动灯、转向灯、危 险警报灯等。
控制按钮
控制按钮用于控制车辆的各种功能 ，如空调、音响、车窗等。
显示屏
显示屏用于显示车辆的各种信息， 如里程、导航、倒车影像等。
仪表板及制造工艺简介
2023-11-06
目录
• 仪表板概述 • 制造工艺概述 • 仪表板制造工艺 • 制造工艺案例分析 • 制造工艺发展趋势和挑战
01
仪表板概述
仪表板的定义和作用
仪表板的定义
仪表板是汽车内部的主要部件之一，其作用是显示车辆的各种信息和指示驾 驶员操作车辆。
仪表板的作用
仪表板可以实时显示车辆的运行状态，如车速、转速、油量、水温等，同时 还可以指示车辆的各种故障和异常情况，以确保驾驶员能够及时发现并处理 问题。
现代汽车仪表板成型与加工工艺技术综述_1
现代汽车仪表板成型与加工工艺技术综述发布时间：2022-12-02T05:36:45.169Z 来源：《科学与技术》2022年8月第15期作者：王少杰[导读] 仪表板作为汽车内部装饰系统里面最重要的系统之一王少杰长城汽车股份有限公司河北省汽车技术创新中心河北保定 071000摘要：仪表板作为汽车内部装饰系统里面最重要的系统之一，它非常复杂、零件非常多的内部结构以及人们对于汽车内部装饰的舒适、美观、功能、安全等的要求推动着汽车工程师们加深对于汽车仪表板的成型工艺、加工工艺等的研究和开发，从而生产不同级别不同配置不同功能的车型以满足人们的不同需求。
本文通过对仪表板的成型工艺、加工工艺、表面装饰工艺这三个方面技术进行阐述分析，以期望为进一步推动现代汽车的仪表板内部装饰添砖加瓦。
关键词：汽车仪表板成型加工工艺技术一、引言在汽车行业快速发展的大趋势下，汽车购买者对汽车内部装饰的要求也越来也多，渐渐不满足于最开始简单的内部装饰，而是期望更美观舒适、功能多样化的内部装饰环境。
而在汽车里面仪表板是位于驾驶员的正前方，其主要配件有行驶、车速里程表、发动机转速表等等，是汽车内部装饰的重要组成部分，因此仪表板的成型、加工、表面装饰等也随着汽车行业的发展以及不同群体的汽车购买者的不同购买需求而日渐发展成熟，一起推动着工艺技术的不断前进。
二、仪表板成型生产工艺汽车仪表板根据触感不同，分为硬质仪表板、软质仪表板以及半硬质仪表板三种。
硬质仪表板是指仪表板上体直接注射成型的单层结构仪表板，表面触感较硬，常采用改性聚丙烯材料作为基材。
采用注塑成型的工艺既简单又成熟，因此普遍应用于经济型车型。
软质仪表板除仪表板骨架之外，还带有表皮和泡沫填充层结构，外观触感较软富有弹性、表面光泽度较低、很好地提升整个仪表板的质感和品位，软质仪表板成型过程涉及搪塑、发泡、焊接等多个复杂工艺技术，成本较高，多用于中高档车型；同时随着购车者对品质的日渐提升，经济型车辆也开始陆续采用软质仪表板。
汽车仪表板开发设计工艺选择
汽车仪表板开发设计工艺选择在汽车中，仪表板是集安全性、功能性、舒适性与装饰性于一身的部件。
首先，它需要有一定的刚性以支撑其零件在高速和振动的状态下保证正常工作；同时又需要有较好的吸能性使其在发生意外时减少外力对正、副驾驶员的冲击。
针对不同仪表板，涉及的工艺及流程也有较大差异，可归纳为以下几种：1、硬塑仪表板(注塑)：注塑（仪表板本体等零件）→焊接（主要零件，如需要）→装配（相关零件）；2、半硬仪表板(阳模吸塑)：注塑/压制（仪表板骨架）→吸塑（表皮与骨架）→切割（孔及边）→装配（相关零件）；3、搪塑发泡仪表板：注塑（仪表板骨架等零件）→真空成型/搪塑（表皮）→发泡（泡沫层）→切割（边、孔等）→焊接（主要零件，如需要）→装配（相关零件）；4、阴模成型仪表板(阴模成型及表皮压纹) 注塑（仪表板骨架等零件）→真空成型/吸塑（表皮压纹）→发泡（泡沫层）→切割（边、孔等）→焊接（主要零件，如需要）→装配（相关零件）5、聚氨酯（PU）喷涂成型仪表板注塑（仪表板骨架等零件）→PU喷涂→发泡（泡沫层）→切割（边、孔等）→焊接（主要零件，如需要）→装配（相关零件）1、注塑工艺及材料1.1、注塑成型的产品、设备及模具产品------全塑仪表板或发泡仪表板骨架；设备-----大型注塑机（合模力2000吨以上-3000吨）；模具----按照产品质量要求、寿命要求、设备及材料工艺要求开发的模具；1.2 注塑成型骨架材料比较1.3 加工工艺1）高压注塑工艺材料经螺杆加热后注入闭合的模具，冷却定型后开模取出。
主要产品质量问题及影响因素：2）低压注塑工艺材料经螺杆加热后注入微闭合的模具，模具二次闭合加压，冷却定型后开模取出。
低压注塑工艺主要用于生产表面有装饰面料（织物/表皮）的产品----ABC柱，门板上饰板、仪表板上饰板----产品形变较小。
优点：1、成型效率高；2、面料与骨架不用胶粘剂；缺点：成本高；……设备模具工装成本高---相对于高压注塑模；……面料成本高---相对于二次复合工艺的材料，（即包复工艺）2、阳模吸塑成型工艺阳模真空吸塑表皮-----将表面已有花纹的片材进行加热，当表皮达到拉伸成型温度要求时，上升阳模，使加热表皮与阳模形成直空腔，开启阳模真空抽吸系统，使表皮紧贴于阳模表面，冷却后脱模，制得定型的表皮，成型表皮即可转入下道发泡成型工序。
汽车仪表板制造工艺(精)
18
Instrumental Panel
各零部件结构及设计要求 －手套箱
• 设计要求：
–开启和关闭仪表板手套箱的作用力： • 开启：PULL LIFT HANDLE<15N • 开启：PUSH BUTTON 20－40N • 开启：2 SIDE SQUEEZE 20－30N • 开启：1 SIDE SQUEEZE 5－15N • 开启：TWIST KNOB <0.4Nm • 关闭：所有类型<40N –手套箱斗的宽度应大于75％手套箱门的宽度。 – 手套箱可以放下275X45X175尺寸的块体，打开的尺寸 为275X100 –副驾驶侧气囊激发后，手套箱门不能打开。
IP本体冲切：其中热 刀冲切可仅去除表 皮。
25
Instrumental Panel
水刀切割：采用高压水刀 切割本体。优点：通用性 好，仅胎具不同。缺点： 工时较长(视切割量)，IP 切割定位困难。
常用工艺（三）
摩擦振动焊接
26
Instrumental Panel
常用工艺（四）
超声波焊接 装配：采用旋转 工位进行装配和 铆接。 表面处理：喷软 触漆或水转印
4
Instrumental Panel
仪表板在整车中的安装方式
• Cockpit方式:
–仪表板本身没有金属加强梁支撑，在装车 前需预装在金属Cross car beam上。 Cross car beam为整体式铝镁合金或强壮 的金属管梁结构，可承载空调的重量。装 车时用机械手Loading arm将仪表板在车 身中定位，通过cross car beam上的定位 销准确固定仪表板总成。(详见附图) –评价：IP在车身中的安装定位较为准确。 通过仪表板本体骨架在cross car beam上 的定位，可准确控制仪表板在车身中的位 置。 –典型仪表板：帕萨特、别克君威
汽车仪表板的制造技术与设计分析
汽车仪表板的制造技术与设计分析石卉（延锋汽车饰件系统有限公司，上海200233）汽车仪表板是汽车内饰中的主要部件。
上面集成了转向系统，空调系统，娱乐系统及其人机界面。
还有着储物功能和装饰作用，同时在碰撞中为前排乘客提供一定的缓冲保护。
因此，仪表板的设计和制造是一个比较复杂的系统工程。
以下将对仪表板设计与制造工艺做简单的介绍。
1汽车仪表板的产品设计1.1汽车仪表板产品设计的特点仪表板产品设计特点与其结构布置特点有关。
仪表板驾驶侧主要布置有组合仪表，转向管柱，组合开关，大灯开关，驾驶侧出风口，侧除霜出风口，有的布置有膝部气囊。
仪表板中央区域一般布置有娱乐系统，空调控制开关，中央出风口，有的还布置有杯托、储物盒等。
仪表板副驾驶区域一般布置有副驾驶气囊，副驾驶侧出风口，手套箱，侧除霜出风口等。
结构设计要做到简单，才能将成本进行降低。
仪表板具有一定的复杂性，要根据造型特点和产品功能特点，或者出于尺寸的原因，对零件进行拆分合并，实现比较快速的装配，并且可以将成本进行降低，最大的问题就是需要实现简化设计。
由于需要不断开发新的车型，设计阶段会花费大量的资金，计算机辅助设计和分析的应用可以适当降低成本。
运用3D模型DMU运动模拟可以检查模拟装配可行性；运用CAE辅助分析，可以在3D模型阶段对产品性能比如模态、头碰、刚度等进行分析，并根据分析结果更改优化设计。
通常根据项目需求，CNC快速成型样件和软模样件也被需要用来进行匹配和验证。
1.2汽车仪表板的总布置设计仪表板的布置需要满足前方视野法规、头碰法规及符合人机工程。
人机方面包含视觉和空间。
视觉方面，在满足前方视野法规之外，还要满足仪表、娱乐系统屏幕反光的人机要求。
对于仪表板的表面需要实现消光处理，仪表板上方的零件应该满足一定的光泽度要求，不能太亮，这样驾驶员的驾驶感觉才会做到舒适安全。
空间方面，手脚活动的范围、肘部活动的空间等；扶手，拉手等的布置位置高度是否处于人机舒适状态；对仪表板上需要手操作的零件，如换挡手柄、空调开关、出风口调节等等的布置和结构应该处于易操作的状态。
探讨汽车仪表台3D-Mesh_包覆工艺与设计
146AUTO TIMEAUTOMOBILE DESIGN | 汽车设计探讨汽车仪表台3D-Mesh 包覆工艺与设计熊伟军湖南湖大艾盛汽车技术开发有限公司 湖南省长沙市 410221摘 要： 仪表台是汽车内饰的重要零件，运用3D-Mesh 包覆设计可以达到比传统软质仪表台工艺更低的成本和更高的设计自由度。
关键词：汽车仪表台 3D-Mesh 包覆 免弱化 结构设计1 引言随着生活水平的提高，消费者对汽车内饰感知的要求也在不断提升。
汽车仪表台是汽车内饰件中最复杂、最受消费者关注的零件。
传统软质仪表台虽然触感好，但是模具工艺比较复杂，成本较高。
3D-Mesh 包覆设计是一种新的设计方法，它的工艺相对简单，不但可以提高设计自由度，还能大幅降低开发成本。
2 汽车仪表台设计工艺概述2.1 仪表台设计工艺分类汽车仪表台按使用材料的不同，可分为硬质仪表台与软质仪表台。
硬质仪表台主要是塑料注塑成型工艺；传统软质仪表台根据工艺不同通常分为以下3种：1.阴模吸塑成型工艺，2.阳模吸塑工艺，3.搪塑成型工艺。
对于以上3种工艺的仪表台来说，其构成材料不同，生产制造的成本也不一样。
2.2 传统软质仪表台设计工艺简介①阴模真空成型工艺简称IMG ，其成型分为两种，一是阴模表皮成型，其外形轮廓和纹理，类似搪塑工艺。
二是阴模复合成型，是一次完成纹理和骨架粘接，其对产品形状的设计有局限性，且模具成本高、制造周期长，模具损坏后几乎不能修复，模具寿命较短。
②阳模成型工艺是利用已有皮纹的原料，通过加热，凸模真空吸塑，将表皮吸附在模具上获得所需的表皮或复合在基材上直接获得所需产品。
它对产品圆角要求较大且易出现表面光泽度高，皮纹拉变形、损坏等缺陷。
③搪塑成型工艺，可制造出从0.5-15mm 范围内的各种形状且有连续厚度的产品。
其工艺虽然可加工形状复杂的制品，但是其模具寿命短、制造周期长、生产线设备投资大、零件成本高。
3 3D-Mesh 工艺的材料概述3Dmesh 称为3D 网布，俗称特厚三明治网眼布，也称3D 材料或者3D 间隔织物，是一款透气性，弹性，支撑性都很出色的新型纯织物材料，图1所示：3.1 3Dmesh 材料的组成与运用领域3Dmesh 材料由上、中、下三个面组成。
汽车仪表板的设计规范.doc_20080416133423767[1]
![汽车仪表板的设计规范.doc_20080416133423767[1]](https://img.taocdn.com/s3/m/4329d2c376eeaeaad1f330e1.png)
ID 号：4584297 受控文件 开始：沈可林 提起人：沈可林 会签：张磊 批准：丁勇 发布指定：沈可林 归档日期：2008-04-10 08:00:40 编码：3、设计原则：在符合相关的法律法规下，是全新开发还是部分借用已有车型相关的零部件；4、法规：国内外相关的法律法规；5、车型配置表：考虑不同的配置需不同的零部件，其在仪表板上的布置；6、主要尺寸：对总体的设计和布置有一个大概的轮廓；7、系统特征：从发动机、底盘、车身、附件、电器等方面对其有一个更为具体的定义；8、国内外同类车型的比较：了解国内外同等竞争车型的相关数据，找出其不足，为更好的开发积累资料。
二、仪表板设计开发的一般流程1、一般得有油泥造型，如下图所示，在油泥上可方便的布置出主要的借用件（四个出风口总成、组合仪表等），预留将要开发的零部件的空间位置。
可方便的进行人机工程检验。
2、根据油泥造型逆向做出油泥光顺的外曲面，根据油泥造型进行仪表板上各零件的总布置，首先进行人体工程分析，如下图所示为CK-1车95%的人体模型分析示意图，同时还得进行5%的人体模型分析。
根据总布置分析来调整仪表板上不符合要求的地方，使其尽量满足各方面的要求。
3、根据油泥造型和总布置确定仪表板的分块，目前国内家轿市场上仪表板主要有两大类:a.整体式,仪表板为一个整体;b.上下两块式,仪表板分为上块和下块。
如下图所示，上图为整体式，下图为上下两块式。
4、确定了仪表板的分块后，接着就要从仪表板与车身的定位、固定来综合考虑仪表板与各部分的结构了:a、根据空调和四个出风口的布置位置确定左、中、右通风管道的空间位置及形状；b、根据前风挡玻璃的位置确定仪表板上除霜口的开口位置，根据后视镜的位置来确定左右侧除霜口的开口位置，根据各除霜口的位置情况及仪表板内部空间来确定除霜管路的形状。
c、根据法规确定副安全气囊的空间位置。
d、根据总布置确定CD/DVD的空间位置。
e、根据总布置确定各电器部件的空间位置。
汽车研发：仪表板的设计开发方法和流程全解析!【范本模板】
汽车研发：仪表板的设计、开发方法和流程全解析！今天漫谈君就和大家聊一聊仪表板的设计、开发方法和流程仪表板总成是汽车内饰件中最重要的组成部分,也是车内最引人注目的部分，在行车过程中，为驾驶员方便、安全地提供各种信息与数据，仪表板的造型设计也体现了汽车的个性，可以将其作为衡量不同生产厂家的工艺水平与艺术风格的标准之一。
一、仪表板的定义仪表板是指驾驶室中安装各种指示仪表和点火开关等的一个总成，汽车内饰中最关键的零部件之一，位于前排座椅和前风窗玻璃之间，通常为薄壁大跨度曲面零件。
它装在仪表嵌板上，或者作为附件装在转向管柱上。
仪表板总成好似一扇窗户，随时反映车子内部机器的运行状态。
同时它又是部分设备的控制中心和被装饰的对象,是驾驶室内最引人注目的部件。
仪表板总成既有技术的功能又有艺术的功能，是整车风格的代表之一。
二、仪表板的作用1、集舒适,功能，安全，美观于一身,已成为彰显各种文化的载体；2、仪表板充当了汽车操纵中心，其上部有各种仪表及操纵开关,是汽车操纵显示的集中部分，是各种功能集成的载体.三、仪表板的组成四、仪表板的分类1、安全性能1)无气囊仪表板2）带气囊仪表板2、成型工艺1)硬质注塑仪表板仪表板直接用注塑机把处于熔融状态的塑料粒子推注到模具里,保压冷却后直接装配成样件的仪表板总类。
2）软质包覆仪表板在注塑成骨架后,表面包覆一层表皮。
使其舒适性大大增强.同时在骨架和表皮之间填充聚氨酯泡沫或表皮的背面直接附带一层泡沫，大幅提高触感，从而提高整车的档次。
三、仪表板的设计特点及要求仪表板是汽车操纵显示的集中部分，其上有各种仪表及操纵开关，是汽车操纵中心。
设计好的仪表板能使驾驶员感到方便、舒适;反之，有可能影响驾驶员和乘员的安全.仪表板设计已成为汽车车身设计的一个重要组成部分。
1、产品设计特点2、设计要求1）要体现功能性，并通过造型将结构的内在美与外形美结合起来;2)要体现装饰性，外形美的仪表板给人第一眼的印象是安全、舒适、恬静、愉快，给人以美好而积极的作用；3）汽车外部造型、其它饰件相呼应做到整体感强，达到内外统一；4）仪表板的布局应主次分明、功能醒目，做到系统、简练、有层次、有起伏感；5）附件的造型应相互协调、配套。
浅谈汽车仪表板的制造技术与设计
浅谈汽车仪表板的制造技术与设计汽车仪表板是汽车内部的重要组成部分，它不仅是驾驶者与汽车进行信息交互的平台，也承载着车辆的各种控制装置和仪器。
随着汽车科技的不断发展与进步，汽车仪表板的制造技术与设计也日渐完善。
本文将从汽车仪表板的制造技术与设计两个方面进行浅谈。
一、汽车仪表板的制造技术1. 材料选择汽车仪表板通常采用工程塑料及其复合材料制造，这些材料具有较好的韧性和强度，同时重量轻、成型加工性好等特点，能够满足仪表板的工程要求。
特别是随着车辆轻量化的趋势，轻质高强度材料的应用更加广泛，比如碳纤维、玻璃纤维增强塑料等材料的使用，使得仪表板更加轻盈耐用。
2. 注塑成型汽车仪表板常采用注塑成型工艺进行生产，这是一种将熔融的塑料材料通过高压注入模具中，经冷却后形成所需零部件的工艺。
其优点是生产效率高、成本低、生产周期短等。
而且注塑成型可以生产出各种形状复杂的零部件，能够满足设计师对于仪表板造型的要求。
3. 表面处理仪表板的表面处理工艺对于最终产品的质量和外观有着至关重要的影响。
常见的表面处理工艺有喷漆、电镀、喷涂、贴膜等。
这些工艺能够提供仪表板表面所需的颜色、光泽度和外观效果，增加产品的附加值。
4. 一体成型为了提高汽车仪表板的性能和外观，一体成型技术越来越受到重视。
一体成型是将多个部件一次性成型，避免零部件间的缝隙和接缝，提高了产品的整体性和精密度。
相比传统的多部件装配，一体成型技术能够有效减少成本和工艺复杂度。
1. 人机工程学汽车仪表板设计需要考虑到驾驶者的使用习惯和操作便利性，尤其是人机工程学的原理对于仪表板的设计影响巨大。
所谓人机工程学，是指在产品设计中考虑到人体结构、生理和心理特点，使产品更加符合人体的使用习惯和需求。
仪表板的按钮、指示灯、显示屏等元素的布局和大小都需要符合人体工程学的规律，让驾驶者能够更加轻松地获取和操作所需信息，提高驾驶的安全性和舒适性。
2. 智能化设计随着汽车科技的不断发展，智能化设计成为了汽车仪表板设计的一个重要方向。
