动力滑台液压传动系统设计

合集下载

动力滑台液压系统课程设计说明书

动力滑台液压系统课程设计说明书一、引言1.背景介绍随着现代工业的快速发展，动力滑台在各类机械设备中的应用越来越广泛。

液压传动作为动力滑台的核心传动方式，具有传动比稳定、承载能力强、噪音低等优点。

因此，对动力滑台液压系统的研究与设计具有重要的实际意义。

2.设计目的本课程设计旨在了解和掌握动力滑台液压系统的设计方法及原理，培养学生分析和解决实际工程问题的能力。

通过本设计，使学生熟悉液压元件的选型、系统原理图的绘制以及液压系统的仿真与试验等环节。

3.设计内容概述本设计主要内容包括：动力滑台液压系统原理及设计要求、方案设计、仿真与分析、设计优化及试验等。

二、动力滑台液压系统原理及设计要求1.动力滑台液压系统工作原理动力滑台液压系统主要由液压泵、液压缸、阀门及控制元件、辅助元件等组成。

液压泵为系统提供压力油，通过阀门控制油液流向和压力大小，驱动液压缸实现滑台的直线运动。

2.设计技术要求在设计过程中，需满足以下技术要求：（1）系统性能稳定，工作可靠；（2）系统油液清洁，无污染；（3）系统能耗低，运行经济；（4）系统具有一定的安全防护措施。

3.设计性能指标本设计性能指标主要包括：（1）滑台运动速度；（2）最大承载能力；（3）系统压力波动；（4）油液温度升高等。

三、动力滑台液压系统方案设计1.系统组成本设计动力滑台液压系统主要由液压泵、液压缸、阀门及控制元件、辅助元件等组成。

2.主要元件选型（1）液压泵：根据系统流量和压力要求，选择合适的液压泵；（2）液压缸：根据滑台承载能力和行程要求，选择合适的液压缸；（3）阀门及控制元件：根据系统功能需求，选择合适的阀门及控制元件；（4）辅助元件：根据系统油液循环和冷却需求，选择合适的辅助元件。

3.系统原理图设计根据系统组成和元件选型，绘制动力滑台液压系统原理图。

四、动力滑台液压系统仿真与分析1.仿真软件介绍选用某液压仿真软件进行仿真分析，该软件具有丰富的元件库和强大的仿真功能。

液压传动课程设计-卧式单面多轴钻孔组合机床动力滑台的液压系统

液压传动课程设计-卧式单面多轴钻孔组合机床动力滑台的液压系统一、课程设计要求1. 设计卧式单面多轴钻孔组合机床动力滑台的液压系统。

2. 列出液压系统的工作原理图和液压元件的选型计算书。

3. 进行机床的控制系统设计及编写控制程序。

二、机床结构简介卧式单面多轴钻孔组合机床是一种多功能机床，可钻、攻丝、铰孔、铣槽、半圆弧等复合工艺操作，适广泛用于水泵、汽车、空气压缩机、发电机、电机、气动工具及家具等行业的生产制造。

机床结构主要由床身、主轴箱、工作台、电气系统、液压系统等组成。

其中，床身用于支撑整机，主轴箱用于装配主轴及各个传动装置，工作台用于夹持工件及执行传动。

注：本设计仅涉及液压系统部分的工作原理图和液压元件的选型。

三、液压系统工作原理图液压系统主要用于机床的升降、夹紧、进给等控制操作。

下面的工作原理图展示了该机床的主要液压系统结构。

液压油泵为双联泵，分别提供高压和低压液压油，高压系统主要用于机床的动力传输和工作台的升降，低压系统则用于工作台和主轴箱的夹持、进给和径向递进。

四、液压元件的选型计算本文中设计的液压系统主要包括液压油泵、液压缸、液压阀、液压滤清器、液压压力表等液压元件。

针对所需控制的液压作用，根据相应的公式和数据手册，进行液压元件的选型计算。

液压元件选型计算书如下：五、控制系统设计本设计中，机床的控制系统主要由PLC控制器、触摸屏、传感器、执行器和电磁阀等组成，通过编写相应的控制程序，实现机床的高效稳定运行。

液压系统的控制程序中主要包括如下控制命令：1. 单向液压缸的伸出和缩回控制命令。

2. 双向液压缸的伸出和缩回控制命令。

3. 液压油泵的控制启停命令。

4. 电磁阀的开关控制命令。

5. 液压滤清器的定期清洗命令。

通过不同的控制命令组合，可以实现机床的不同运动状态和操作需求，从而提高机床的生产效率和工作质量。

六、总结本文对卧式单面多轴钻孔组合机床动力滑台的液压系统进行了详细介绍，并给出了液压系统的工作原理图和液压元件的选型计算书，同时简要讲述了机床的控制系统设计流程和控制命令。

卧式钻床动力滑台液压传动系统设计

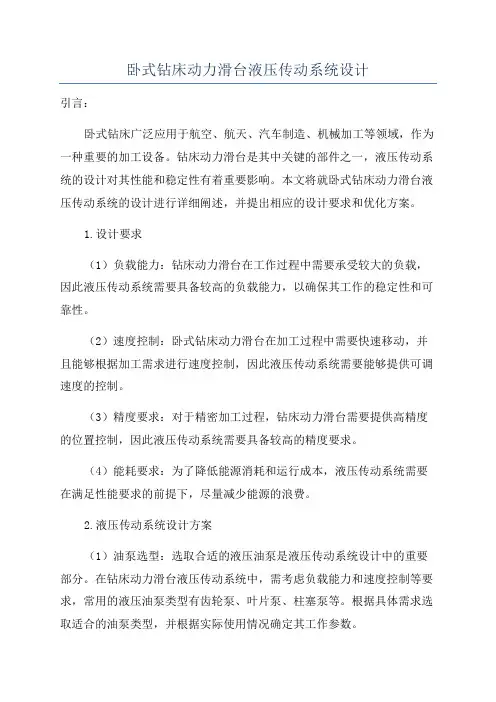

卧式钻床动力滑台液压传动系统设计引言：卧式钻床广泛应用于航空、航天、汽车制造、机械加工等领域，作为一种重要的加工设备。

钻床动力滑台是其中关键的部件之一，液压传动系统的设计对其性能和稳定性有着重要影响。

本文将就卧式钻床动力滑台液压传动系统的设计进行详细阐述，并提出相应的设计要求和优化方案。

1.设计要求（1）负载能力：钻床动力滑台在工作过程中需要承受较大的负载，因此液压传动系统需要具备较高的负载能力，以确保其工作的稳定性和可靠性。

（2）速度控制：卧式钻床动力滑台在加工过程中需要快速移动，并且能够根据加工需求进行速度控制，因此液压传动系统需要能够提供可调速度的控制。

（3）精度要求：对于精密加工过程，钻床动力滑台需要提供高精度的位置控制，因此液压传动系统需要具备较高的精度要求。

（4）能耗要求：为了降低能源消耗和运行成本，液压传动系统需要在满足性能要求的前提下，尽量减少能源的浪费。

2.液压传动系统设计方案（1）油泵选型：选取合适的液压油泵是液压传动系统设计中的重要部分。

在钻床动力滑台液压传动系统中，需考虑负载能力和速度控制等要求，常用的液压油泵类型有齿轮泵、叶片泵、柱塞泵等。

根据具体需求选取适合的油泵类型，并根据实际使用情况确定其工作参数。

（2）执行器选型：钻床动力滑台的执行器通常是液压缸，需要根据负载能力和精度要求选择合适的液压缸尺寸和工作参数。

同时，可以考虑采用多级或多缸联动的方式来提高负载能力和精度要求。

（3）伺服电机选型：伺服电机作为液压传动系统的动力源，需要根据负载能力、速度要求和精度要求等综合考虑进行选型。

同时，还需要选择适合的伺服控制器和位置反馈装置，并进行匹配调试。

（4）液压控制阀选型：液压控制阀在液压传动系统中起到控制和调节工作压力、流量和方向的作用。

需要根据负载能力、速度要求和精度要求等进行选型，并考虑阀的动态响应性能和工作稳定性。

（5）节能措施：为了降低能耗，可以在液压传动系统中采用降低泄漏、减少压力损失等措施。

机床动力滑台液压系统设计

《液压与气压传动B》三级项目题目：机床动力滑台液压系统设计班级：机电一班________小组成员：周洲周健岳占胜指导教师：袁晓明__________提交时间：2017年6月20日_第一部分摘要和关键词一、摘要动力滑台是组合机床上用以实现进给运动的一种通用部件，根据加工需要滑台上装有各种用途的动力头和主轴箱，以完成钻、扩、铰、镗、刮端面、倒角、铣削及攻丝等工序。

动力滑台有机械动力滑台和液压动力滑台之分，液压动力滑台上一般只装上液压缸，有时也可能再装个行程阀，至于液压泵和阀类元件则通常都安装在专门的液压泵站上。

二、关键词组合机床通用部件进给运动第二部分前言液压系统是组合机床及其自动线的重要组成部分。

液压系统与机械、电气相配合，实现机床或自动线的自动工作循环。

液压系统设计得是否合理，直接影响和自动线的工作性能。

因此，对组合机床及其自动线的液压系统的设计方法和原则加以探讨是很必要的。

当然，液压系统的性能的优劣，不仅与液压系统有关，而且与所采用的液压元件有密切的关系。

第三部分报告正文一、 YT4543型动力滑台液压系统1.功能（1）能在变负载或断续负载的条件下工作，能保证动力滑台的进给速度，特别是最小进给速度稳定。

进给范围要求为0.006 ~ 0.66m/min。

（2）能承受规定的最大负载，并具有较大的“工进”调速范围，以适应不同工序的工艺需要。

例如，钻孔时轴向进给力和进给量都较大，而精镗时进给力和进给量都很小。

为此，像YT4543型那样的液压滑台的最大进给力规定为45 000 N，而调速范围Re>100。

（3）能实现快速前进和快速退回，（YT4543型液压动力滑台的快速运动速度为7.3m/min）。

（4）合理利用能量，提高系统效率，减少发热，合理解决工进速度和快动速度差值间的矛盾。

动力滑台的液压系统，在电气和机械装置的配合下，可以根据不同的加工要求，实现图1所示的各种工作循环。

图1 液压动力滑台的工作循环图2.工作原理由图可见，这个系统采用限压式变量泵供油，用电液换向阀换向，用行程阀实现快进和工进的变换，用电磁阀实现两个工作进给间的变换。

组合机床动力滑台液压系统设计

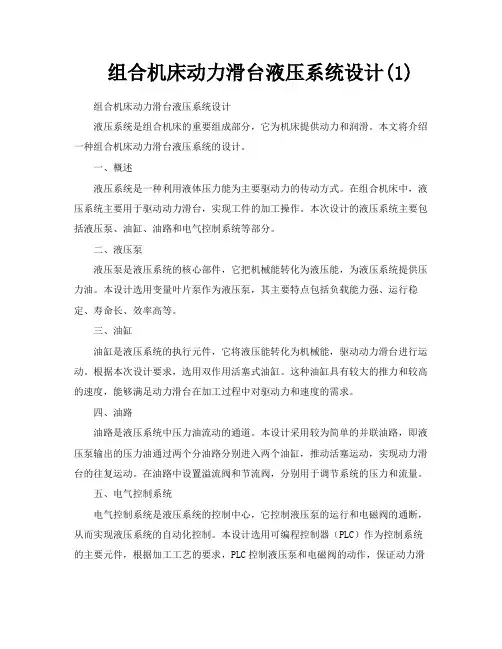

组合机床动力滑台液压系统设计(1) 组合机床动力滑台液压系统设计液压系统是组合机床的重要组成部分，它为机床提供动力和润滑。

本文将介绍一种组合机床动力滑台液压系统的设计。

一、概述液压系统是一种利用液体压力能为主要驱动力的传动方式。

在组合机床中，液压系统主要用于驱动动力滑台，实现工件的加工操作。

本次设计的液压系统主要包括液压泵、油缸、油路和电气控制系统等部分。

二、液压泵液压泵是液压系统的核心部件，它把机械能转化为液压能，为液压系统提供压力油。

本设计选用变量叶片泵作为液压泵，其主要特点包括负载能力强、运行稳定、寿命长、效率高等。

三、油缸油缸是液压系统的执行元件，它将液压能转化为机械能，驱动动力滑台进行运动。

根据本次设计要求，选用双作用活塞式油缸。

这种油缸具有较大的推力和较高的速度，能够满足动力滑台在加工过程中对驱动力和速度的需求。

四、油路油路是液压系统中压力油流动的通道。

本设计采用较为简单的并联油路，即液压泵输出的压力油通过两个分油路分别进入两个油缸，推动活塞运动，实现动力滑台的往复运动。

在油路中设置溢流阀和节流阀，分别用于调节系统的压力和流量。

五、电气控制系统电气控制系统是液压系统的控制中心，它控制液压泵的运行和电磁阀的通断，从而实现液压系统的自动化控制。

本设计选用可编程控制器（PLC）作为控制系统的主要元件，根据加工工艺的要求，PLC控制液压泵和电磁阀的动作，保证动力滑台按要求的程序进行加工操作。

同时，PLC还可以实时检测系统的运行状态，保证系统的稳定性和安全性。

六、系统调试与优化完成液压系统的设计后，需要对系统进行调试和优化，以保证其性能和可靠性。

首先进行空载调试，检查系统是否存在泄漏或异常噪声等问题；然后进行负载调试，在一定的负载条件下测试系统的性能；最后进行加工试验，以检验液压系统在真实加工条件下的性能。

根据试验结果对系统进行优化调整，以使液压系统的性能达到最佳状态。

七、结论本文对组合机床动力滑台液压系统进行了设计。

动力滑台液压系统课程设计

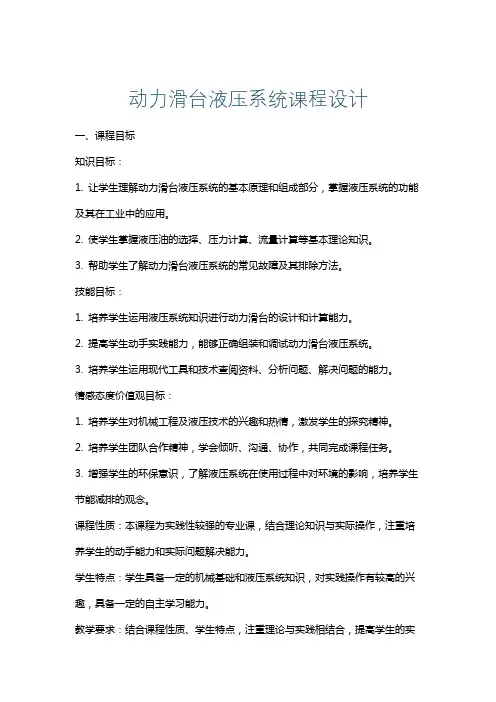

动力滑台液压系统课程设计一、课程目标知识目标：1. 让学生理解动力滑台液压系统的基本原理和组成部分，掌握液压系统的功能及其在工业中的应用。

2. 使学生掌握液压油的选择、压力计算、流量计算等基本理论知识。

3. 帮助学生了解动力滑台液压系统的常见故障及其排除方法。

技能目标：1. 培养学生运用液压系统知识进行动力滑台的设计和计算能力。

2. 提高学生动手实践能力，能够正确组装和调试动力滑台液压系统。

3. 培养学生运用现代工具和技术查阅资料、分析问题、解决问题的能力。

情感态度价值观目标：1. 培养学生对机械工程及液压技术的兴趣和热情，激发学生的探究精神。

2. 培养学生团队合作精神，学会倾听、沟通、协作，共同完成课程任务。

3. 增强学生的环保意识，了解液压系统在使用过程中对环境的影响，培养学生节能减排的观念。

课程性质：本课程为实践性较强的专业课，结合理论知识与实际操作，注重培养学生的动手能力和实际问题解决能力。

学生特点：学生具备一定的机械基础和液压系统知识，对实践操作有较高的兴趣，具备一定的自主学习能力。

教学要求：结合课程性质、学生特点，注重理论与实践相结合，提高学生的实际操作能力和创新能力。

在教学过程中，关注学生的个体差异，充分调动学生的积极性，确保课程目标的实现。

通过课程学习，使学生能够将所学知识应用于实际工作中，为我国液压技术的发展做出贡献。

二、教学内容1. 理论知识：- 动力滑台液压系统的基本原理及其组成部分（对应教材第3章）- 液压油的性质与选择（对应教材第4章）- 液压系统的压力计算与流量计算（对应教材第5章）- 动力滑台液压系统的设计方法及步骤（对应教材第6章）- 常见故障分析与排除方法（对应教材第7章）2. 实践操作：- 动力滑台液压系统的组装与调试（结合教材第3章、第6章）- 液压系统的运行与维护（结合教材第7章）- 故障诊断与排除实践（结合教材第7章）3. 教学大纲：- 第一周：动力滑台液压系统基本原理及组成部分学习- 第二周：液压油的性质与选择，压力计算与流量计算- 第三周：动力滑台液压系统设计方法及步骤- 第四周：实践操作（组装、调试、运行与维护）- 第五周：常见故障分析与排除方法，故障诊断与排除实践教学内容安排和进度依据学生的实际学习情况和掌握程度进行调整，确保学生能够充分理解和掌握课程内容，为实际应用打下坚实基础。

动力滑台液压系统课程设计说明书

动力滑台液压系统课程设计说明书1. 引言动力滑台液压系统是一种常见的工程机械液压传动装置，广泛应用于工业生产和科研领域。

本课程设计旨在通过对动力滑台液压系统的设计和分析，帮助学生深入理解液压传动原理和系统设计方法。

2. 课程设计目标本课程设计的主要目标如下： - 掌握液压传动原理和基本组成结构； - 理解动力滑台液压系统的工作原理和性能要求； - 学会使用液压元件进行系统设计和计算；- 能够进行动力滑台液压系统的参数优化和性能评估； - 培养学生的实际操作能力和团队合作精神。

3. 课程设计内容本课程设计主要包括以下内容： 1. 动力滑台液压系统概述：介绍动力滑台液压系统的定义、分类、应用领域等。

2. 液压传动原理：讲解液体传递力、静态平衡条件、流体阻尼等基本原理。

3. 动力滑台液压系统的基本组成：包括液压泵、执行元件、控制元件、辅助元件等。

4. 系统设计要求和性能指标：包括工作压力、流量需求、速度要求等。

5. 液压元件选型和计算：根据系统设计要求，选择合适的液压元件，并进行参数计算。

6. 动力滑台液压系统的图纸绘制：使用CAD软件绘制系统的总装图和零部件图。

7. 系统的性能评估和优化：通过仿真软件对系统进行性能评估，并进行参数优化。

4. 教学方法与学时安排本课程设计采用理论教学与实践操作相结合的方式进行。

具体教学方法包括： -理论讲授：通过课堂讲解，介绍动力滑台液压系统的基本原理和设计方法； - 实验操作：学生分组进行实验操作，通过实际操纵液压设备，加深对系统工作原理的理解； - 计算仿真：使用液压仿真软件，对系统进行参数计算和性能评估。

课时安排如下： 1. 第一周：动力滑台液压系统概述（2学时） 2. 第二周：液压传动原理（4学时） 3. 第三周：动力滑台液压系统的基本组成（4学时） 4. 第四周：系统设计要求和性能指标（2学时） 5. 第五周：液压元件选型和计算（6学时） 6. 第六周：动力滑台液压系统的图纸绘制（4学时） 7. 第七周：系统的性能评估和优化（6学时）5. 实验设备与材料为了完成本课程设计，需要以下实验设备和材料： - 动力滑台液压系统实验装置- 液压泵、油缸、阀门等液压元件 - CAD软件和液压仿真软件6. 课程设计评价与考核本课程设计的评价主要包括以下方面： - 设计报告：根据实际操作和计算结果，撰写动力滑台液压系统的设计报告； - 课堂讨论：参与课堂讨论，积极提问和回答问题； - 实验操作：按照要求进行实验操作，并完成相关数据记录； - 总结展示：对课程设计过程进行总结，并进行展示。

液压与气压传动课程设计-动力滑台液压系统设计.docx

(3)选择快速运动和换向回路：本系统已选定液压缸差动连接和双泵供油两种快速运动回路实现快速运动。考虑到从工进转快进快退时回路流量较大，故选用换向时间可调的电液换向阀式换向回路，以减小液压冲击。由于要实现液压缸差动连接，所以选用三位五通电液换向阀，如图3-lb所示。
(4)选择速度换向回路：由于本系统滑台由快进转为工进时，速度变化大
(2)压泵的流量
由表3-6可知，油源向液压缸输入的最大流量为0.5x10-3麻公，若取回路泄露系数K=l.l,则两个泵的总流量为％2间=1.1x0.5x10-3”?3/s = 0.55x10-3”?3/s = 33£/min考虑到溢流阀的最小稳定流量为3L/min,工进时的流量为0.84x10-5花/s = 0.5Z/min ,则小流量泵的流量最少应为3.5L/min。
输入功率P/KW
计算公式
启动
337
——
0.43
——
Fo+ A2Ap
E加速
进
254
P1+V
0.77
——
Pl -
n
0 =(A—A)*P = Pi0
恒速
169
P1+V
0.66
0.5
0.33
_+A A
A,
工进
X10-2
0.033
q = A电
p = p〔q
启动
E)+
337—0.49——Pi =人
3.3.2组成液压系统8
3.4计算和选择液压元件8
3.4.1确定液压泵的规格和电动机功率8
3.4.2确定其它元件及辅件9
第4章验算液压系统性能12
4.1验算系统压力损失12
4.2验算液压泵的工作压力12

动力滑台液压系统课程设计说明书

动力滑台液压系统课程设计说明书一、引言在工程领域中，液压系统是一个非常重要的技术应用，特别是在动力滑台设计中。

动力滑台液压系统的设计对于整个设备的性能和效率有着至关重要的影响。

本文将针对动力滑台液压系统的课程设计进行全面评估，并撰写一份有价值的说明书。

二、动力滑台液压系统概述动力滑台是工业生产中常见的装载与输送设备，液压系统则是其重要的动力源。

动力滑台液压系统的设计需考虑多个方面因素，包括液压元件的选择、系统的工作原理、系统的控制方式、系统的安全性等。

本课程设计旨在全面解析动力滑台液压系统的各个方面，并给出恰当的设计说明。

三、液压元件的选择1. 液压泵：选择合适流量和压力的液压泵是动力滑台液压系统设计的首要任务。

在此过程中需要考虑到功率需求、工作压力以及负载特性等方面。

2. 换向阀：合理的换向阀的设计和选择可以有效地控制液压系统的工作方向和流量。

3. 油缸：作为动力滑台的执行元件，油缸的选择需考虑到行程、负载、工作环境等各种因素。

4. 油箱和管路：油箱和管路的设计是保证液压系统正常运行的重要环节。

四、液压系统的工作原理动力滑台液压系统的工作原理主要是利用液压传动的基本原理，采用液体传递能量来实现动力输出。

在课程设计中需要详细阐述液压系统的工作原理，为学生深入理解动力滑台的工作方式奠定基础。

五、系统的控制方式1. 手动控制：介绍动力滑台液压系统的手动控制方式，包括手动阀控制和手动泵控制等。

2. 自动控制：介绍动力滑台液压系统的自动控制方式，包括电控和液控等。

六、系统的安全性在动力滑台液压系统的设计中，安全性是至关重要的一环。

课程设计应该对系统的安全防护、应急措施等方面加以重点说明，确保学生在日后的工程实践中能够做好安全防护措施。

七、总结及个人观点通过本课程设计，学生将能够全面掌握动力滑台液压系统的设计要点和工作原理，为日后的工程实践奠定坚实基础。

在设计说明书中，我个人认为重点要突出学生对系统的深度理解和自主设计能力的培养，而非简单的知识灌输和机械运用。

动力滑台液压系统课程设计

动力滑台液压系统课程设计
动力滑台液压系统的课程设计是一个重要的工程项目，具体的设计内容包括以下几个方面：
1. 需求分析：根据实际需求确定动力滑台液压系统的工作参数、性能要求和安全要求。

2. 系统结构设计：确定液压系统的工作流程、液压元件的选型和布置，设计液压回路和控制策略。

3. 液压元件选型：根据系统的工作参数，选择合适的液压泵、液压阀、液压缸等液压元件，并进行相关的计算和验证。

4. 回路设计：设计液压系统的液压回路，包括液压源回路、控制回路和执行回路，确保系统的工作流畅、稳定。

5. 控制系统设计：选择合适的控制策略，设计控制系统的硬件和软件，实现对液压系统的可靠控制。

6. 安全设计：考虑到系统在工作过程中的安全性，设计相应的安全装置和保护措施，确保人员和设备的安全。

7. 性能测试和分析：对设计的液压系统进行性能测试和分析，验证系统的工作性能是否满足要求，并根据测试结果进行优化调整。

在进行课程设计时，可以参考实际工程案例和相关教材的指导，结合理论知识和实践经验进行综合设计，同时注重创新和实用性。

「液压传动大作业_组合机床动力滑台液压系统设计」

「液压传动大作业_组合机床动力滑台液压系统设计」液压传动技术在组合机床动力滑台中的应用越来越广泛，因为液压传动系统具有结构简单、体积小、重量轻、功率密度大、可靠性高等优点。

本文将详细讨论组合机床动力滑台液压系统的设计，包括系统的工作原理、液压元件的选型和系统控制部分的设计。

首先，我们需要了解组合机床动力滑台的工作原理。

组合机床动力滑台主要包括工作台、液压缸、导轨等部分。

液压缸通过液压油的压力对工作台施加力，使其能够进行运动。

液压缸可以根据实际需要进行伸缩，从而实现对工件的加工。

在设计液压系统时，需要注意选择合适的液压元件。

首先，液压泵的选型非常重要，它的功率和流量必须能够满足系统的需求。

其次，液压缸的选择也需要根据工作台的负载和速度来确定。

此外，还需要选择合适的阀门、油缸和油管等液压元件，以确保系统的正常运行。

设计液压控制部分时，需要考虑液压系统的控制方式。

常见的控制方式有手动控制和自动控制。

手动控制方式适用于简单的操作，但在复杂的工作中往往需要自动控制方式。

自动控制方式可以通过PLC或CNC控制系统实现，这样可以实现更精确的控制和更高的生产效率。

在实际使用中，还需要考虑液压系统的安全性和维护性。

安全性是指系统在工作过程中能够保持稳定和可靠的工作状态，防止发生意外事故。

维护性是指系统在工作后能够方便地进行检修和维护。

因此，在设计中需要考虑安全阀、过滤器、压力表等安全元件的配置，并留出维修通道和维修空间。

总结起来，组合机床动力滑台液压系统的设计需要考虑工作原理、液压元件的选型和系统控制部分的设计。

在实际应用中，还需要考虑系统的安全性和维护性。

通过合理的设计和选型，可以实现液压系统的高效、稳定和可靠运行。

哈工大_液压传动大作业_组合机床动力滑台液压系统设计

哈工大_液压传动大作业_组合机床动力滑台液压系统设计液压传动是当今工业领域中常用的一种传动方式，具有传动平稳、高效可靠等特点。

本文旨在设计一个组合机床动力滑台的液压系统，以满足其在工作过程中的需要。

1.动力滑台液压系统概述动力滑台是一种常见的机床，其通过液压系统实现动力传递和各种动作的控制。

其液压系统主要包括液压油箱、液压泵、液压阀、液压缸等组成部分。

2.液压油箱设计液压油箱主要用于储存液压油，并对其进行冷却。

在设计时需要考虑油箱容量、冷却方式和位置等因素，以确保液压系统正常运行。

3.液压泵选型4.液压阀设计液压阀用于控制液压系统的流量和压力。

在组合机床动力滑台设计中，常用的液压阀有单向阀、溢流阀和换向阀等。

根据机床的工作过程和动作要求，选择合适的液压阀进行设计。

5.液压缸设计液压缸是将液压能转化为机械能的装置，其设计需要考虑缸体尺寸、活塞杆材料和密封形式等因素。

在组合机床动力滑台设计中，常用的液压缸有单作用液压缸和双作用液压缸两种，根据具体需要进行选择。

6.液压系统布局液压系统的布局主要包括各部件的位置布置和液压管路的连接。

在组合机床动力滑台设计中，需要考虑各部件的相对位置和管路连接的合理性，以保证液压系统的正常运行和维修。

7.安全措施液压系统的设计需要考虑安全性，包括压力保护装置的设置、泄漏检测和处理等。

在组合机床动力滑台设计中，需要设置过载保护装置，确保液压系统在工作过程中不会因超出承载能力而发生危险事故。

总结：以上为组合机床动力滑台液压系统设计的一般概述，通过设计和选择合适的液压元件和系统布局，能够满足组合机床动力滑台的工作需求，实现平稳高效的工作过程。

同时，通过设置安全措施，保障操作人员和机床的安全。

基于PLC的动力滑台液压系统设计

基于PLC的动力滑台液压系统设计在新型科技的逐渐稳步环境下，带给机械工业的操控系统也越来越多，其中包括最新设计的动力滑台液压系统采用PLC控制系统等，PLC控制系统是以液压传动作为系统工作动力，进一步稳定自动化系统的正常运行。

通过不断调试和实验，新的装置系统具有动作顺序控制方便，运动部件定位精确的特点，能降低劳动强度，较好地满足工业自动化要求。

本文通过对PLC滑台液压系统在机械自动化中该如何设计方案进行详细的说明。

标签：液压系统;动力滑台;PLC控制程序所谓动力滑台是组合机床上一种保持机床能够稳定运动的其中之一，可以与床身、中间底座等其他通用部件组装成各种可实用的组合型机床，同时，滑台上也可以安裝各种专用切削主轴箱等相关工作零件，根据工艺要求完成钻扩绞镗铣等工程顺序。

而所谓组合机床一般都是由多刀加工，在切削负荷变化大的情况下，运动速度快慢变化也会变大，由于零件表面粗糙度的会对一些制作工序昌盛影响，因此要求操刀人员要使刀面尽量保持平稳，这对于工作人员来说无疑是一项相对困难的工作，而液压系统最大的优点就是运动平稳具有极其精准的控制力，能在大范围实现无极调速，进一步推动自动化的目标完成，加之PLC控制技术对自动化整体系统的技术支持，在一定程度上，确保了自动化系统的安全稳定运行，较少突发故障的发生和意外造成的系统损失，因此，PLC滑台液压系统对于整个鸡子儿工业来说至关重要[1]。

1 PLC的系统整体设计方案液压系统的主要操作就是利用机床的串行通讯口，在合理科学的操作环境下，建立与上位计算机之间的数据通信和传输，且参数的精准度极高，上位计算机通过向下位计算机传送根据数据转换而来的操作指令，控制机械的输出口，对液压滑台的运动进行一定的控制技术;同时采集液压滑台上的压力和位移数据，连同滑台的运动状态一并发送给主机，当主机接收到显示出来后，则整体工程中的所有数据清晰可见[2]。

2 动力滑台的控制过程动力滑台的液压系统具体操作步骤可详细分解为以下几个过程：第一，快进将数据转换的页面进行快进后，就会使数据全部集中在一处，方便操作人员查看实时进展情况，确保工序流程中不会出现任何突发性问题，第二，工作历程的快进，由于自动化系统监控下的工作进程都是几乎都是一成不变的，因此在进行相关查看作业是否规范时，可采取快进方式，使得整体画面在倍速情况下播放完成，在一定程度上，减少对时间的浪费，又能使操作人员快速掌握实时问题，而后进行及时有效的处理;第三，二工进，所谓二工进便是与一种产品同时加工制作出来的另一种产品的制作过程，由于PLC系统是在原有控制系统上进行加强改造的先进系统，因此可同时掌握两个产品的真实状况;第四，停留，当操作人员需要对出现事故的工序流程进行紧急处理时，就需要将画面停留在发生问题的地方，好进一步进行仔细的观看，确保到底是哪里出问题以后，做好相应措施，进行快速有效的整修;第五，快退是防止操作人员对计算机下达指定命令时出现操作误差，导致画面流失前进，这时便能通过快退进行折返，省时省力;第六，原位停止，由于系统是在液压系统下进行操作引导，因此PLC监控系统起到了至关重要的建设性作用，它可以通过液压系统的监测继而对整体施工过程进行掌控，当原位停留的操作下达后，则计算机可通过PLC监视系统看清整体工业的操作进程[3]。

液压传动液压专用铣床动力滑台液压系统设计

液压传动液压专用铣床动力滑台液压系统设计液压传动系统是通过液体传递动力和控制信号的一种传动方式，具有传动力大、传动平稳、传动效率高等优点。

在液压系统中，动力滑台是一种常见的液压传动机构，常用于液压专用铣床等机械设备中。

1.液压系统的基本组成：液压系统主要由液压泵、液压缸、液压阀等组成。

液压泵为液压系统提供动力源，液压缸将液体能量转化为机械能，液压阀用于控制液压系统的工作方式。

在设计液压系统时，需要选择合适的泵、缸和阀，确保系统能够正常工作。

2.液压系统的压力控制：液压系统中的液压油通过液压泵提供压力，控制液压压力的大小对于滑台的运行速度和稳定性至关重要。

在设计液压系统时，需要考虑滑台所需的最大压力以及压力控制的精度，选择合适的压力阀和传感器进行控制。

3.液压系统的流量控制：液压系统中的液压油通过液压泵提供流量，控制液压流量的大小可以调节滑台的移动速度和位置。

在设计液压系统时，需要根据滑台的运动要求确定所需的流量大小，并选择合适的流量阀进行控制。

4.液压系统的动力传递：液压系统通过油液传递动力和控制信号。

在设计液压系统时，需要选择合适的液压油，并确定液压管路的尺寸和长度，确保油液能够顺利流动，传递动力和控制信号。

5.液压系统的控制方式：液压系统可以通过手动控制、脚踏控制、电动控制等方式进行操作和控制。

在设计液压系统时，需要根据使用环境和操作需求选择合适的控制方式，并设计相应的控制装置和接口。

总之，液压传动液压专用铣床动力滑台液压系统设计需要考虑液压系统的基本组成、压力控制、流量控制、动力传递和控制方式等方面。

设计时需要根据滑台的运动要求和使用环境选择合适的液压元件和控制装置，并进行系统的安全性和可靠性分析，确保系统能够正常工作。

液压滑台液压系统动能设计

液压滑台液压系统动能设计
液压滑台是一种用于金属加工的机械设备，主要用于加工各种工件。

液压滑台通过液压系统来驱动滑板运动，因此液压系统的设计对于液压滑台的性能和精度具有重要影响。

本文旨在介绍液压滑台液压系统动能设计的相关内容。

液压滑台液压系统的基本结构包括：动力源、执行元件、控制元件、辅助元件和液压传动系统。

其中，液压传动系统是液压滑台液压系统的核心部分。

液压传动系统一般由油箱、油泵、压力阀、缓冲器、油缸、管路和液压元件等组成。

对于液压传动系统的动能设计，目的是合理地利用能源，使滑台在运动中具有足够的速度和稳定性。

设计时需要考虑以下几个方面：
1. 油泵的选型
油泵是液压系统的动力来源，它的性能对于液压系统的效率和能量利用率具有重要的影响。

在设计时需要根据滑台的负荷和运动速度来选择相应的油泵。

为了保证液压系统的效率，一般采用可调速度液压泵，调节泵的输出流量来满足不同的要求。

2. 压力阀的选型
4. 缓冲器的应用
缓冲器的作用是消除运动过程中的冲击和振动，使液压滑台具有更平稳的运动和更高的精度。

在设计时需要根据滑台的负荷和运动速度来选择相应的缓冲器，并合理地布置在系统中。

总之，良好的液压系统设计能够使液压滑台具有更高的效率和精度，减少能源浪费和系统故障率。

因此，在设计液压系统时需要充分考虑滑台的工作要求和运动特性，合理选择元件，并优化系统结构与布局，以达到最佳的动能设计效果。

动力滑台液压系统课程设计说明书

动力滑台液压系统课程设计说明书设计背景及目的：动力滑台是一种常见的机械设备，在金属加工、装配生产线等场合有广泛的应用。

动力滑台液压系统是其中至关重要的组成部分，它通过液压传动实现滑台的快速、平稳移动，提高生产效率和工作质量。

本课程设计旨在通过学生对动力滑台液压系统的设计与调试，加深对液压技术的理解，提高学生的设计与实践能力。

设计内容及流程：1.系统设计本设计要求学生设计一个基础的动力滑台液压系统，包括液压泵、液压执行元件、控制阀、油箱等组成部分。

学生需选择合适的液压元件，计算系统所需的液压压力、流量等参数，并完成系统的主要技术参数表。

2.系统绘图学生需要根据设计要求，完成系统的液压原理图、液压布置图、液压回路图等绘图工作。

绘图要求准确、规范，能够清晰地展示系统的结构和工作原理。

3.系统调试学生根据所设计的液压系统，选择合适的试验台架和实验器材，进行系统的组装、调试和测试。

学生需要掌握调试液压泵、液压控制阀等液压元件的方法和技巧，确保系统的正常运行。

4.系统性能评估学生需要对所设计的液压系统进行性能评估，包括检测系统的压力、流量、工作稳定性等指标，并与设计要求进行对比分析，找出可能存在的问题并提出改进方案。

5.报告撰写学生需按照规定格式，撰写课程设计报告，包括设计思路、设计计算、系统调试及测试结果等内容。

报告要求条理清晰、逻辑严密，同时包含学生的设计心得和对液压技术的思考。

教学要求及评价标准：1.设计要求学生能够按照课程要求，完成动力滑台液压系统的设计和调试，并具备相应的理论基础。

2.设计思路学生设计思路清晰，能够理解和解决液压系统设计中的关键问题，并能提出合理的改进方案。

3.实践能力学生具备动手实践能力，熟练运用液压技术进行系统调试和测试，能够应对一定的实际工程问题。

4.报告撰写学生能够按照规范要求，撰写完整、清晰、准确的课程设计报告，展示自己的设计思路和实践成果。

5.团队合作对于团队参与的设计项目，学生能够积极参与合作，发挥各自的优势，共同完成设计任务。

液压传动系统大作业液压动力滑台液压传动系统设计

液压传动系统大作业液压动力滑台液压传动系统设计题目：液压动力滑台液压传动系统设计学院：机电工程学院班级：姓名：学号：液压动力滑台液压传动系统设计一、设计要求1.要求的工作循环：快进接近工件、工进加工、快退返回、原位停止。

2.给定的设计参数：快进、快退速度v1＝0.1m/s；工进速度v2＝0.1×10-3m/s；静摩擦力Fs＝1960N；动摩擦力Fd＝980N；启动和制动惯性负载Fi＝500N；工作负载Fe＝32000N；启动、制动时间t＝0.2s；快进行程L1＝100mm；工进行程：L2＝50mm。

二、工况分析1．由给定的设计参数，计算各工况负载见表1，其中，取液压缸机械效率ηcm＝0.9。

表1液压缸负载的计算工况计算公式液压缸负载F/N液压缸驱动力F0/N启动加速快进工进反向启动加速快退F＝FsF＝Fd＋FiF＝FdF＝Fe＋FdF＝FsF＝Fd＋FiF＝Fd196014809803200019601480980217816451089355562178164510892．计算快进、工进时间和快退时间。

快进t1＝L1/v1＝100×10-3/0.1＝1s工进t2＝L2/v2＝50×10-3/(0.1×10-3)＝500s快退t3＝(L1＋L2)/v1＝(100＋50)×10-3/0.1＝1.5s3．根据以上数据绘制液压缸F-t与v-t图，如图1所示。

2．计算液压缸尺寸。

则液压缸缸筒直径查找[2]表42.4-2，取标准直径D=110mm因为A1=A2，所以则液压缸有效面积为3．液压缸工况计算。

液压缸在工作循环中各阶段压力、流量和功率的计算结果见表2。

绘制液压缸工况图，如图2所示。

表2各工况下的主要参数值工况液压缸推力F0/N回油腔压力p2/MPa进油腔压力p1/MPa输入流量q/L·s-1输入功率P/kW计算公式快快进启动2178——0.88————p1＝q＝Av1P＝p1q加速16451.270.77————恒速10891.160.660.50.33工进355560.84.129.5×10－43.9×10－3p1＝q＝A1v2P＝p1q的快退起动2178——0.88————p1＝q＝A2v1P＝p1q加速16450.51.43————恒速10890.51.300.450.59图2液压缸工况图四、拟定液压系统图 1.调速方式。

液压式动力滑台传动系统设计

唐山学院毕业设计设计题目：液压式动力滑台传动系统设计欲得到本设计全部说明书联系QQ229780692系别：机电系班级：10级机电一体化专科班姓名：指导教师：2012年11月3日唐山学院毕业设计任务书唐山学院毕业设计开题报告注：可根据内容加页。

唐山学院毕业设计评语及成绩目录摘要......................................................... 错误!未定义书签。

1 概述............................................................. 错误!未定义书签。

1.1课题背景 ...................................................... 错误!未定义书签。

1.2动力滑台的发展趋势 ............................................ 错误!未定义书签。

1.3本课题设计的目的和意义......................................... 错误!未定义书签。

2 液压传动系统设计................................................. 错误!未定义书签。

2.1工作性能和动作循环 ............................................ 错误!未定义书签。

2.2拟定液压系统 .................................................. 错误!未定义书签。

2.2.1 拟定液压系统图............................................ 错误!未定义书签。

2.2.2 工作循环分析.............................................. 错误!未定义书签。
