电气系统介绍
建筑电气系统系统介绍ppt正式完整版
![建筑电气系统系统介绍ppt正式完整版](https://img.taocdn.com/s3/m/09fd52cc0912a2161579298e.png)
PC级
能够接通、承载、但不用于分断短路电流的ATS
CB级
配备过电流脱扣器的ATS,它的主触头能够接通并用于分断短路电流。 如果过电流故障引起开关断开,ATS将不会转换。
PC级与CB 比较
CB级是由断路器组成,而断路器是以分断电弧为己任,要求机构快 速脱扣一般采用四连杆机构。四连杆机构易存在滑扣、再扣不可靠因素: 而PC级机构不存在该方面问题。因而PC级产品的可靠性远高于CB级产 品。
二、项目概述
二、项目概述
1.变压器组采用1对1直接与每群UPS对应,并配备用机组。 2.发电机组采用1250KW规格,并以busway连接方式使4台机组予以同步,而达到不须并联就可以使4台 机组形成3+1的功能。 3.UPS系统采用3群备1群的方式,每群UPS配置250KVA(250KW)4+1方式,提供最大3588.16KW的需求。 4.配置STS装置,达到T3+的等级并减少40%的UPS设置以降低成本。
ATS为机械结构,以接触器为切换执行部件,切换功能用中间继电器或逻辑控制模块组成二次回路 完成控制功能,缺点是主回路接触器工作需要二次回路长期通电,容易产生温升发热、触点粘结、线圈 烧毁等故障。同时如果是大负载情况下,转换时间相对比较长,为100毫秒以上,会造成负载断电。
ATS组成
ATS开关
ATS一般由两部分组成:开关本体+控制器。而开关本体又有PC级(整体式)与CB级(断路 器)之分。
三、系统介绍
ATS开关和STS开关的区别 ATS开关和STS开关用于在两个独立的AC电源之间转换供电,第一 路出现故障后自动切换到第二路给负载供电。 STS静态切换开关主要由智能控制板,高速可控硅,断
路器构成。其标准切换时间为≤8ms,不会造成IT类负载断电。既对负载可靠供电,同时又能保证STS在 不同相切换时的安全性。 STS的基本应用包括电力工业的自动化系统,石化工业的电源系统,计算机和远程通讯中心,大楼的自 动化和安全系统,以及其他对电源中断敏感的设备。
电气控制系统的组成
![电气控制系统的组成](https://img.taocdn.com/s3/m/bf1150efac51f01dc281e53a580216fc700a53fc.png)
电气控制系统的组成
电气控制系统的系统组成主要包括三个部分:控制系统、执行系统和电源系统。
下面是每个部分的详细介绍:
1. 控制系统:控制系统是电气控制系统的核心部分,它包括PLC(可编程逻辑控制器)、DCS(分布式控制系统)、SCADA(监控与数据采集系统)等。
控制系统负责管理和控制整个系统,在此基础上实现各种生产和加工工艺的精密控制与调整,同时对系统的安全、稳定和运行成本的优化提供重要保证。
2. 执行系统:执行系统主要包括电动机、伺服电机、气动执行元件、液压执行元件等。
执行系统是控制系统下达指令之后,实现具体设备运行的重要组成部分。
例如在工业自动化生产线中,执行系统负责驱动各种传送带、机床等机械设备,完成产品的生产和加工过程。
3. 电源系统:电源系统是电气控制系统的电能供应系统,它是整个系统的基础。
电源系统负责为控制系统和执行系统提供所需的电力和电能,例如给PLC、传感器、驱动器等供电,同时还能保证电气控制系统的稳定性和可靠性。
电气系统

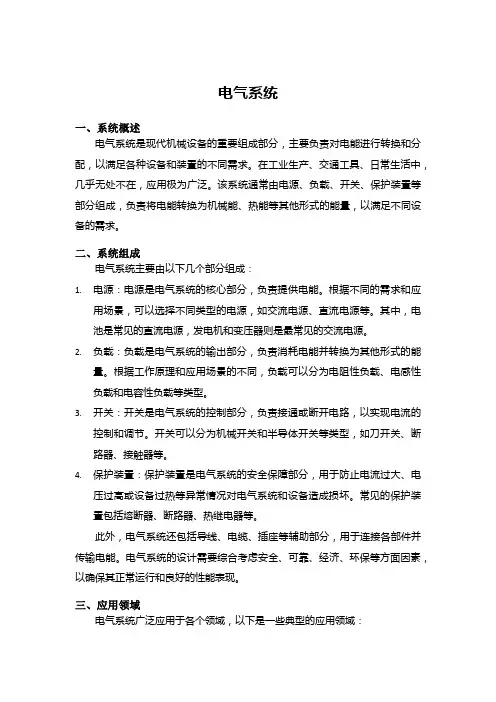

![电气系统](https://img.taocdn.com/s3/m/30ef1a4bdf80d4d8d15abe23482fb4daa48d1d58.png)
电气系统一、系统概述电气系统是现代机械设备的重要组成部分,主要负责对电能进行转换和分配,以满足各种设备和装置的不同需求。
在工业生产、交通工具、日常生活中,几乎无处不在,应用极为广泛。
该系统通常由电源、负载、开关、保护装置等部分组成,负责将电能转换为机械能、热能等其他形式的能量,以满足不同设备的需求。
二、系统组成电气系统主要由以下几个部分组成:1.电源:电源是电气系统的核心部分,负责提供电能。
根据不同的需求和应用场景,可以选择不同类型的电源,如交流电源、直流电源等。
其中,电池是常见的直流电源,发电机和变压器则是最常见的交流电源。
2.负载:负载是电气系统的输出部分,负责消耗电能并转换为其他形式的能量。
根据工作原理和应用场景的不同,负载可以分为电阻性负载、电感性负载和电容性负载等类型。
3.开关:开关是电气系统的控制部分,负责接通或断开电路,以实现电流的控制和调节。
开关可以分为机械开关和半导体开关等类型,如刀开关、断路器、接触器等。
4.保护装置:保护装置是电气系统的安全保障部分,用于防止电流过大、电压过高或设备过热等异常情况对电气系统和设备造成损坏。
常见的保护装置包括熔断器、断路器、热继电器等。
此外,电气系统还包括导线、电缆、插座等辅助部分,用于连接各部件并传输电能。
电气系统的设计需要综合考虑安全、可靠、经济、环保等方面因素,以确保其正常运行和良好的性能表现。
三、应用领域电气系统广泛应用于各个领域,以下是一些典型的应用领域:1.工业自动化:工业自动化是电气系统的重要应用领域之一。
通过电气系统实现对机械设备的自动化控制和监测,提高生产效率和产品质量。
例如,在流水线生产中,通过电气系统控制机械臂的运动轨迹和速度,实现自动化装配和搬运。
2.智能家居:智能家居是近年来新兴的应用领域之一。
通过电气系统实现对家庭用电设备的智能化控制和管理,提高家居生活的便利性和舒适度。
例如,通过智能家居系统实现对空调、照明、窗帘等设备的远程控制和定时开关等功能。
电气系统概述
![电气系统概述](https://img.taocdn.com/s3/m/df0392fedd36a32d7275819e.png)
电气系统概述脱硫电气系统通常包括:供配电系统、电气控制与维护、照明及检修系统、接地防雷系统、通讯系统、电缆和电缆构筑物、电气设备布置等系统。
一、供配电系统脱硫10kV设备电源区分取自主厂房10kV公用A段、B段。
脱硫系统高压采用380/220V供电方式,按炉分段,设有脱硫PC A、B段,两段之间设联络开关,每段区分由一台干式高压脱硫变压器供电,2台脱硫变互为备用,担负脱硫岛内全部高压负荷。
脱硫PC A、B段之间设联络开关,手动切换。
高压380/220V系统采用PC〔动力中心〕,MCC〔电动机控制中心〕两级供电方式。
除设置脱硫PC A、B段外,在本工程中负荷比拟集中的中央设置了脱硫工艺楼公用MCC段。
MCC段采用双电源供电,电源区分引自脱硫PC A、B段,两电源手动切换。
380/220V厂用电系统为中性点直接接地系统,75kW及以上的电动机回路、一切MCC电源回路、100kW及以上的馈线回路、热工电源及I类电动机由PC供电,其他负荷由就近的MCC供电。
75kW及以上的电动机回路、接于PC上的馈线回路采用空气断路器,75kW以下的电动机回路、MCC上的馈线回路采用塑壳断路器。
为了使机组平安停机,本工程380V保安段采用双电源供电方式,正常状况下脱硫保安电源由本岛380V PC A,B段供电,PC段失电后由,由主机保安段继续供电。
为满足热工自动化装置对交流电的特殊要求,独立设置一套交流不停电电源系统〔UPS〕, 交流不停电电源系统由整流器、逆变器、旁路隔离变压器、调压器、静态转换开关、闭锁二极管、主机屏、馈线屏等组成。
选用容量为30kVA的成套装置,交流不停电电源系统主电源引自380/220V脱硫PC段,旁路电源引自380/220V脱硫保安段。
当主电源消逝时,由脱硫岛220V直流系统供电,假定逆变器过载或缺点那么由静态开关切换至旁路供电,切换时间<5ms。
脱硫岛设置一套直流系统。
直流系统设1套高频开关充电装置、1面直流馈线屏及1组容量为300Ah的铅酸阀控免维护蓄电池,用于向控制、维护、事故照明等供电。
电气系统的基本组成
![电气系统的基本组成](https://img.taocdn.com/s3/m/c3dedbd2c9d376eeaeaad1f34693daef5ff7134b.png)
电气系统的基本组成
电气系统是由各种电气元件、电源、控制装置和传感器等组成的系统,主要用于控制电动机、灯光、加热、空调、通讯等设备。
其中,电气
元件是电气系统最基本的组成部分,如电气继电器、断路器、开关、
插座等。
电源是电气系统中提供电能给电气设备的装置,主要分为直流电源和
交流电源两种。
直流电源多用于微处理器、集成电路、通讯设备等需
要稳定电压的电气设备;交流电源则广泛应用于家用电器、电动机等。
控制装置是控制电气系统运行和维护的装置,主要包括PLC控制器、
全自动化控制系统、可编程逻辑控制器等。
它们可以实现对电气系统
各个部分的远程控制和监测,提高了系统的可靠性和安全性。
传感器是电气系统中的一个重要部分,它可以将机械或光、热等形式
的信号转换为电信号,用于反馈系统的状态。
常见的传感器包括温度
传感器、光电传感器、速度传感器、压力传感器等,广泛应用于制造业、环保、物流等领域。
总之,电气系统是由各种电气元件、电源、控制装置和传感器等构成的,每部分都是整个系统不可或缺的组成部分。
在现代化社会中,电
气系统已经成为人们生活和工作中不可或缺的一部分,因此,对电气系统的组成和使用应该引起足够的重视。
电气项目介绍
![电气项目介绍](https://img.taocdn.com/s3/m/d50d87e9b1717fd5360cba1aa8114431b80d8e6d.png)
电气项目介绍电气项目是指通过电力技术和电子技术来实现能源传输、控制、变换和利用的项目。
在当今高度发达的科技时代,电气项目的重要性逐渐凸显,它在工业、建筑、交通、通信等各行各业中都发挥着重要的作用。
本文将对电气项目的一些基本概念和常见应用进行介绍。
一、电气项目的基本概念1. 电气系统电气系统是指由电力设备、电力线路和电力控制装置组成的一套电气设施,用于电能输送、分配和利用。
它承载了能源的传输和控制任务,在建筑、工厂和城市等不同场所都有广泛的应用。
2. 电气设计电气设计是指根据工程要求,综合考虑用电设备、供电线路和电力负荷等因素,制定出电气设备布置、线路走向、容量大小等具体方案的过程。
电气设计需要合理布局,确保电能的安全传输和有效利用。
3. 电气安装电气安装是指按照电气设计方案,将电力设备、电线电缆等安装到指定位置,并进行线路连接和调试的过程。
电气安装需要严格遵循相关的安全规范和操作规程,确保施工质量和施工安全。
二、电气项目的常见应用1. 电力系统电力系统是电气项目的核心应用之一,它包括电力发电、输电、配电和终端用电等环节,用于向用户提供稳定可靠的电能供应。
各个环节都需要电气设备和控制系统的支持,保证电力的传输和利用效率。
2. 智能建筑电气项目在智能建筑中起到至关重要的作用。
智能建筑通过集成电力管理、照明控制、安防监控、通信传输等技术,实现楼宇自动化和智能化。
电气技术在智能建筑中的应用,不仅提高了建筑的能源利用效率,还增强了人们的居住和工作环境的舒适性。
3. 工业自动化电气项目在工业生产中广泛应用于控制和监控系统。
工业自动化借助电气技术,可实现生产线的自动化控制和设备的远程监控。
电气技术的应用能够提高工业生产的效率和品质,并降低对人力资源的依赖。
4. 交通运输电气项目在交通运输领域也有着重要的应用。
电气技术被广泛应用于城市轨道交通、高速铁路、电动汽车等领域。
电气项目在交通运输中的应用,有助于提高运输效率、减少环境污染,推动城市交通的可持续发展。
电气系统方案
![电气系统方案](https://img.taocdn.com/s3/m/58393c8e9fc3d5bbfd0a79563c1ec5da50e2d6d4.png)
电气系统方案简介电气系统是一个包含电气设备、电源和电路的系统,用于为设备和系统提供电力供应和控制功能。
在各个行业中,电气系统被广泛应用于机械设备、信息技术设备、交通运输工具等。
本文将介绍电气系统的基本组成和工作原理,并提供一些常见的电气系统方案。
电气系统基本组成电气系统通常由以下几个基本组成部分构成:1. 电源电源是电气系统的核心组成部分,用于为系统提供所需的电力。
常见的电源类型包括交流电源(AC)和直流电源(DC)。
交流电源通常由市电供应,直流电源则经常由电池供应。
2. 电气设备电气设备是电气系统中的工作单元,用于实现系统的各种功能。
例如,机械设备的电气设备包括电动马达、发电机、传感器等;信息技术设备的电气设备包括主板、CPU、硬盘等。
电气设备通常需要与电源和其他设备进行连接。
3. 电路电路是电气系统中的连接线路,用于传输电力和信号。
电路通常由导线、电缆、开关等组成。
根据工作原理的不同,电路可以分为直流电路和交流电路。
直流电路主要用于直流电源和直流设备之间的连接,而交流电路用于交流电源和交流设备之间的连接。
电气系统工作原理电气系统的工作原理基于电力的传输和控制。
当电源供电时,电力会通过电路传输到电气设备中,实现设备的各种功能。
同时,通过电路中的开关和控制器,可以对电气设备进行控制和调节。
下面是一个简化的电气系统工作流程:1.电源向电路提供电力;2.电路将电力传输到电气设备;3.电气设备根据接收到的电力进行工作;4.通过开关和控制器控制电气设备的工作状态。
电气系统的工作原理是基础电工知识的重要内容,对于设计、安装和维护电气系统都至关重要。
常见的电气系统方案根据各行业的需求和应用场景,电气系统具有多种不同的方案和配置。
下面介绍一些常见的电气系统方案:1. 低压配电系统低压配电系统用于将电力分配到各个终端设备。
它由变电站、配电房和配电柜等组成,通过导线和开关控制实现电力的分配和控制。
2. 自动化控制系统自动化控制系统用于实现设备和系统的自动化控制。
电气系统的工作原理
![电气系统的工作原理](https://img.taocdn.com/s3/m/bd0a07812dc58bd63186bceb19e8b8f67c1ceff6.png)
电气系统的工作原理
电气系统是由各种电气设备和元件组成的,通过电流的传输和控制实现对电能的利用和管理。
它主要包括发电设备、输电设备、配电设备和用电设备等。
发电设备是电气系统中最基本的部分,它可以将其他形式的能量转化为电能。
常见的发电设备包括发电机、太阳能电池板和风力发电机等。
这些设备通过转换机械能、光能或风能等为电能,产生交流电或直流电。
输电设备主要用于将发电设备产生的电能进行输送,使其能够达到需要用电的地方。
输电设备通常采用高压输电,以减小能量损耗和线路成本。
其中,高压电缆和输电塔是常用的输电设备。
配电设备起到将输电过来的电能分配到各个用电设备的作用。
它包括变压器、开关设备和保护设备等。
变压器用于变换电压,以适应不同用电设备的需求。
开关设备用于控制电流的通断和分配。
保护设备则负责对电气系统进行监测和保护,确保系统的安全运行。
用电设备则是电气系统中直接提供电能给用户使用的设备。
如灯具、电视、电脑等。
这些设备通过接入电源,使用电能完成各种功能。
在使用过程中,还需要通过开关等控制设备来控制电流的通断和分配。
总之,电气系统通过发电设备产生电能,经过输电设备进行输
送,再通过配电设备将电能分配给各个用电设备,以供其正常运行和使用。
通过电流的传输和控制,电气系统实现对电能的利用和管理。
火电厂电气系统概述
![火电厂电气系统概述](https://img.taocdn.com/s3/m/4465983fb6360b4c2e3f5727a5e9856a561226e1.png)
火电厂电气系统概述一、发电机及电气系统的工作流程具备一定能量的蒸汽在汽轮机中由热能转换成动能,汽轮机转子与发电机转子为刚性连接,带动发电机转子转动,同时由发电机励磁系统产生的直流电通过碳刷送至转子线圈中,产生旋转磁场,由于电磁感应作用,在定子线圈中产生同步交变电流,完成了动能到电能的转换。
发电机产生的电能,一部分经高压厂用变压器降压送至厂用电系统,一部分经励磁变降压送至励磁系统,绝大部分经主变压器升压后送至变电站(电气主接线),再通过输电线路送至电网。
二、电气系统1、220KV主接线系统1)系统的作用:电厂与电网的连接枢纽,汇集和分配本厂电能,也可将电网电能反送至电厂。
2)系统的主要组成设备:由母线单元、馈线单元、电源单元组成,具体由以下设备组成:母线、FS6断路器、隔离开关及接地刀闸、电流互感器、电压互感器、线路高频阻波器、二次系统(保护及自动装置、网络监控系统、五防机)。
3)系统的运行方式及工艺流程(介绍设备的运行状态):固定运行方式、单条母线检修、单条母线PT停运的运行方式。
正常运行方式:发电机出口电能24KV经主变升压至220KV后,经过发变组单元的断路器、隔离开关后送至220KV母线。
其中绝大部分经出线单元将电能输送至电网,一小部分经启备变单元将电能输送至厂用电系统的公用系统。
2、发变组系统1)系统的作用:发电机将汽轮机的动能转变为电能,通过主变升压和厂高变降压后送至电网及厂用电系统。
2)系统的主要组成设备:发电机、主变压器、厂高变、励磁系统、中性点接地变压器、封闭母线、PT、CT、避雷器、保护及自动装置、(氢油水系统)。
3)系统的工艺流程:汽轮机带动发电机转子以同步速3000rpm 转动,同时发电机励磁系统将直流电通过碳刷送至发电机转子线圈中,在汽轮机带动下,产生旋转磁场,固定在定子铁芯内的定子三相绕组切割旋转磁场,感应出同步交变三相电动势,完成了由动能到电能的转换。
发电机发出的电能分为三部分:大部分通过主变压器升压并经升压站输送至电网,小部分通过厂用高压变压器降压后送至厂用电系统,极少部分经励磁变降压后送至励磁系统整流成直流电向发电机转子提供励磁电流。
电气专业系统分类
![电气专业系统分类](https://img.taocdn.com/s3/m/d7e59f0d5627a5e9856a561252d380eb6294238d.png)
电气专业系统分类电气专业是现代工业中不可或缺的一环,其应用领域涵盖了电力、电子、自动化、通信等多个方面。
在电气专业中,各种系统的分类及其相互关系十分重要。
下面将介绍一些电气专业中常用的系统分类。
1. 电力系统电力系统是指供应、输送和分配电力的系统。
根据其应用领域和电力输送方式的不同,电力系统可以分为输电系统、配电系统和供电系统。
输电系统是指将发电厂产生的高压电能通过变压器升压、输送至远距离的电网。
配电系统则是指将输电系统输送的电能通过变压器降压并分配给各个用电单位。
供电系统则是指为城市、乡村和工矿企业提供电力的系统,它包括电网设备、配变、配电设备、电表等。
2. 电气控制系统电气控制系统是指对工业过程进行控制的系统。
它包括自动化控制系统、机电一体化控制系统、PLC控制系统、DCS控制系统等。
自动化控制系统是指通过计算机等设备对工业过程进行全面控制和管理的系统。
机电一体化控制系统是指由机械、电子、计算机等技术相结合的控制体系。
PLC控制系统是指基于可编程序控制器(PLC)进行工业自动化控制的系统。
DCS控制系统是指分散式控制系统,它由多个分布在工业现场的控制器组成。
3. 通信系统通信系统是指信息传输和交换的系统。
它包括固定通信系统、移动通信系统、卫星通信系统、宽带通信系统等。
固定通信系统是指通过固定的通信线路进行信息传输的系统,如电话、传真等。
移动通信系统是指通过无线电波进行信息传输的系统,如移动电话等。
卫星通信系统是指利用卫星进行信息传输的系统。
宽带通信系统是指高速的信息传输系统,如光纤通信等。
以上是电气专业中常用的系统分类,了解这些系统的分类及其相互关系对于电气工程师和技术人员来说非常重要。
电气系统的认识
![电气系统的认识](https://img.taocdn.com/s3/m/6a8b1a0be418964bcf84b9d528ea81c758f52efe.png)
电气系统的认识
电气系统是由发电、变电、输电、配电和用电等环节组成的电能生产与消费系统。
它的功能是将自然界的一次能源通过发电动力装置转化成电能,再经输电、变电和配电将电能供应到各用户。
为实现这一功能,电气系统需要通过各种电气设备来实现,如发电机、变压器、输电线路、配电柜、电动机等。
电气系统的设计和运行需要考虑安全性、可靠性、经济性和环保性等方面的因素。
为了保证电气系统的安全运行,需要采取一系列的保护措施,如过载保护、短路保护、接地保护等。
同时,还需要定期对电气设备进行维护和检修,以确保其正常运行。
电气系统的发展经历了从简单到复杂、从手动到自动、从单一到多元化的过程。
随着科技的不断进步,电气系统也在不断地发展和完善,如智能化、自动化、信息化等技术的应用,使得电气系统的运行更加高效、可靠和安全。
总之,电气系统是现代社会不可或缺的一部分,它的发展和应用对人们的生产和生活方式产生了深远的影响。
对于电气工程师来说,了解和掌握电气系统的基本知识和技能是非常重要的。
火电厂电气系统的介绍
![火电厂电气系统的介绍](https://img.taocdn.com/s3/m/381080d618e8b8f67c1cfad6195f312b3169eb82.png)
火电厂电气系统的介绍
火电厂电气系统主要由发电机、变压器、开关设备和电缆等组成,主要用于将燃煤、燃油、天然气等燃料的能量转化为电能供应给用户。
一、发电机:火电厂主要使用涡轮发电机,它由转子和定子组成。
转子由大功率电机驱动旋转,定子绕组通过磁场的作用产生感应电动势,从而将机械能转化为电能。
二、变压器:发电机产生的电能通常是在低压水平,需要经过变压器升压到输电水平的高压。
变压器主要由铁芯和绕组组成,通过磁感应原理将电流的电压升高或降低。
三、开关设备:火电厂电气系统中的开关设备主要包括断路器、隔离开关、接地开关等,用于控制电流的通断和分配。
四、电缆:电缆是火电厂电气系统中的重要组成部分,用于输送电能。
电缆通常由绝缘材料包裹的导体组成,常用于将发电机、变压器和开关设备等连接在一起。
火电厂电气系统的工作原理是,通过燃料的燃烧产生高温高压蒸汽,蒸汽通过涡轮发电机驱动旋转,使转子部分带动发电机转子旋转,从而产生感应电动势。
感应电动势通过变压器升压,然后通过开关设备和电缆输送到用户。
通过火电厂电气系统的工作,我们可以获得大量的电力,用于
满足各个领域的用电需求。
但同时,火电厂的电气系统也面临着电网安全、电能损耗等问题,需要进行有效的管理和维护。
电气控制系统简介
![电气控制系统简介](https://img.taocdn.com/s3/m/dde7070d590216fc700abb68a98271fe910eafcf.png)
电气控制系统简介电气控制系统是指一系列由电气元件、电气设备、电子器件(如PLC等)和计算机控制系统等组成的系统,用来控制电气设备和工业过程。
其作用是通过电气信号来控制和调节设备的运行,以实现对生产过程的自动化控制,提高生产效率和质量。
本文将从电气控制系统的概述、特点、组成、分类、应用等方面进行介绍。
1. 概述电气控制系统是指以电气信号为输入信号,以电气控制信号或电动机等为输出信号,对所控制的机械、电气设备进行控制和调节的系统。
其与传统的机械控制系统或液压控制系统相比,具有精度高、速度快、灵活性好等优点。
2. 特点(1)可编程性:电气控制系统可根据不同控制要求和设备特性进行灵活编程,实现多种工艺过程的自动化控制。
(2)集成性:电气控制系统可将多个控制功能集成在一起,形成一个整体化的控制系统,方便集中管理和控制。
(3)精度高:电气控制系统采用数字信号和高精度的传感器进行控制和调节,其控制精度高,可达到微小误差范围。
(4)速度快:电气控制系统的响应时间短,因此可以实现快速、准确的控制。
3. 组成电气控制系统由三大部分组成,分别是控制器件、执行器件和传感器件。
(1)控制器件:控制器件是电气控制系统的核心部分,负责执行控制命令以及进行数据处理和存储。
常用的控制器件有PLC、DCS、PC等控制器。
(2)执行器件:执行器件是根据控制命令完成具体控制操作的设备。
例如电动机、液压马达等。
(3)传感器件:传感器件用于将被控制的物理量转化为电气信号,用于控制和调节。
例如温度传感器、压力传感器等。
4. 分类电气控制系统可以按照特定的分类标准进行分类,常见的分类方式有以下几种:(1)按照控制特点分类:可以分为开环控制系统和闭环控制系统。
开环控制系统是指以输入信号和控制命令为前提,直接将控制信号输出到执行器件上驱动设备运行,没有对输出量进行闭环控制的过程。
闭环控制系统则是指在开环控制系统的基础上,通过传感器件测量输出量,反馈到控制器件中,实现输出量的准确控制。
电气系统方案
![电气系统方案](https://img.taocdn.com/s3/m/51fe5aa3988fcc22bcd126fff705cc1754275f74.png)
电气系统方案【简介】电气系统是现代化社会中各种设备和机械的重要组成部分。
无论是家庭、工厂还是交通运输系统,都离不开电气系统的支持和运行。
本文将介绍电气系统的基本概念、主要组成和常见的应用场景。
【概念】电气系统是指以电能为主要能源,并通过电气设备和元件进行控制和传送的系统。
它主要包括电力供应系统、电力传输系统和电力终端设备,通常涉及电源、配电系统、电路保护和控制装置等。
【主要组成】1. 电力供应系统电力供应系统是电气系统的核心部分,它负责将电能供应给各种电气设备。
电力供应系统主要由电力输配变压器、开关设备、断路器、电能表等组成。
其中,输配变压器将高电压的电能转换为低电压,开关设备用于接通或切断电路,断路器用于过载或短路时切断电路,电能表用于计量电能消耗。
2. 配电系统配电系统是将电能从电源输送到各个终端设备的系统。
它主要包括配电线路、配电装置和配电盘等。
配电线路负责传输电能,配电装置用于控制电能的分配和传送,配电盘是电能接入和分配的集中装置。
3. 电路保护与控制装置电路保护与控制装置是为了保护电气设备和系统安全而设计的。
它包括保护装置、开关控制设备和电气控制装置等。
保护装置用于监测电路运行状态,一旦发生故障就会切断电路以避免损坏设备和人员伤亡。
开关控制设备用于手动或自动控制电路的开关操作,电气控制装置用于实现电路的远程控制。
4. 终端设备终端设备指的是电气系统的最终使用设备,例如家庭中的灯具、电视、空调等,工厂中的机械设备和生产线,交通运输系统中的信号灯和电动车辆等。
这些设备通过电气系统供电,实现各种功能。
【应用场景】1. 家庭电气系统家庭电气系统是人们日常生活中最常见的应用场景之一。
通过电气系统,我们可以为家庭供电,供应照明、空调、暖气和电器设备等各种电力需求。
家庭电气系统需要确保供电的安全可靠,并且与城市电网保持良好的接口。
2. 工厂电气系统工厂电气系统涉及到大量的机械设备和生产线,需要稳定的供电和强大的控制能力。
采煤机的电气系统介绍
![采煤机的电气系统介绍](https://img.taocdn.com/s3/m/4f19153f4b35eefdc8d333e7.png)
荷一致,避免一个牵引电机出力,长时间工作损坏
电机。工作流程:采煤机操作人员选定牵引方向,
并给一定加速时间,控制计算机计算加速时间,通
过主变频器X22端子端口,使主变频器启动,响应为 速度值,即状态行第一行为“1 (牵引方向)
***rpm I ”,从变频器也随着启动,状态行第一行
为“1 (牵引方向) ***%
采煤机的电气系统介绍
第一章 电气系统简介
MG150/368-WD型系列采煤机的电气系统: 1、启动回路 2、运输机闭锁(简称闭溜)回路 3、主供电回路 4、低压控制回路
PLC
可编程控制器(PLC) PLC是继电器逻辑控制技术与微机技术相结合的工业微机控
制系统,它以顺序控制为主,有逻辑运算,定时计算,记忆和 算术运算等功能,将控制过程按照梯形图变成程序,用编程器 送入PLC的存储器中,运行时它会逐条取出程序指令,依次控 制各输入输出点,它能与执行机构直接连接,安装和应用都很 方便。
变频器操作及维护
3、变频器控制盘
变频器操作及维护
FREQ(FREQUENCY) 频率的简写 单位 Hz
CURRENT
电流 单位 A
SPEED
速度 单位 rpm
POWER
功率 单位 %
TORQUE
转矩 单位 %
CTRL LOC EXT1、EXT2 控制地1和控制地2
ACS 800 TEMP
可互换两象限交流变频装置和大倾角四象限变频调 速装置;系统设计充分考虑大倾角工况,可通过组 件换用,用于35度倾斜工作面,四象限变频调速技 术具有完善成熟的抱闸系统,满足机器平稳、可靠
变频器
来自牵引变压器的400V、50Hz三相交流电源, 经快速熔断器送入变频器输入端U1、V1、W1, 然后经三相电抗器,由变频器桥式整流电路 整流,向中间回路电容充电,充电到一定程 度建立起稳定的直流电压。然后再经过输出 侧IGBT组成的逆变电路,将直流电逆变成频 率电压变化的交流电(即VVVF电源),此电 源供电给牵引电机,牵引电机在不同的频率 下输出不同的转速,即可调速。
电气专业系统分类
![电气专业系统分类](https://img.taocdn.com/s3/m/c9fdc0f46037ee06eff9aef8941ea76e59fa4a75.png)
电气专业系统分类
电气专业是一个复杂的领域,包含了许多不同的系统,这些系统被广泛用于建筑、工业和其他领域。
以下是电气专业系统的分类。
1. 电力系统
电力系统是一个广泛的系统,包括发电、输电和配电三个方面。
发电是指将燃料转化为电能的过程,输电是指将电能从发电厂输送到消费者的过程,配电则是指将电能分配到不同的用户中。
2. 照明系统
照明系统是指用于照明的设备和系统,包括室内和室外照明。
它们包括灯具、固定装置、电线、开关和控制系统等。
3. 通讯系统
通讯系统是指用于传输信息的设备和系统。
这些系统包括电话、电视、电子邮件、互联网和移动通信等。
4. 控制系统
控制系统是指用于控制机器和设备的系统。
它们包括自动化、工业控制和过程控制等。
5. 安防系统
安防系统是指用于安全监控和保护的设备和系统。
这些系统包括监控摄像头、入侵报警、火灾报警、门禁控制和安全照明等。
6. 绿色能源系统
绿色能源系统是指用于提供可再生能源的设备和系统。
这些系统包括太阳能电池板、风力涡轮机、水力涡轮机和生物质燃料发电机组
等。
以上是电气专业系统的分类,每个系统都有其独特的应用和重要性,它们都在不同的领域为人类服务。
电气系统介绍
![电气系统介绍](https://img.taocdn.com/s3/m/b6bcce485e0e7cd184254b35eefdc8d377ee145d.png)
电气系统介绍嘿,朋友!今天咱来唠唠电气系统。
这电气系统啊,就像是一个神奇的魔法盒子,里面装着好多让咱生活变得便利又精彩的玩意儿。
你想想看,咱家里的电灯,那多重要啊!晚上一按开关,啪,亮了,就像小太阳一样给咱带来光明。
这电灯就是电气系统的一部分呢。
电气系统就像一个勤劳的小管家,默默地为咱们服务。
没有它,咱晚上不得摸黑啊?那可太不方便了。
再说说电视吧。
一家人坐在一起,看着电视里的各种节目,多开心啊。
电视也是靠电气系统才能工作呢。
这电气系统就像一个会变戏法的魔术师,能给咱变出各种好玩的画面和声音。
还有那冰箱,夏天的时候,能让咱的冰棍儿、西瓜啥的一直凉凉的。
冰箱也是电气系统的“大功臣”之一。
电气系统就像一个贴心的小伙伴,帮咱守护着美食。
那电气系统到底是啥呢?简单来说,就是由发电、输电、变电、配电和用电这些环节组成的一个大系统。
发电就像是源头,把电生产出来。
就好比咱家里的水龙头,没有水龙头,哪来的水呢?输电呢,就是把电从发电厂送到各个地方,就像快递小哥一样,把包裹送到咱家门口。
变电呢,就是把电压调整到合适的大小。
配电就是把电分配到不同的地方,就像分蛋糕一样,给大家都分一点。
用电呢,就是咱老百姓用这些电来做各种事情。
咱平时可得好好爱护这个电气系统。
别乱拉电线,别乱用电器。
就像咱得爱护自己的身体一样,要是不好好爱护,它就会生病。
要是电气系统出了问题,那可就麻烦了。
停电了,啥也干不了,黑灯瞎火的,多难受啊。
所以啊,咱要珍惜这个默默为我们服务的电气系统。
它就像一个忠实的朋友,一直陪伴着我们。
让我们一起好好爱护它,让它为我们的生活带来更多的便利和快乐。
弱电电气系统介绍及原理
![弱电电气系统介绍及原理](https://img.taocdn.com/s3/m/f2624702e55c3b3567ec102de2bd960590c6d907.png)
弱电电气系统介绍及原理引言概述:弱电电气系统在现代建筑中起着至关重要的作用。
它是指在建筑物中传输和分配低电压、低电流的电信号和电源的系统。
弱电电气系统包括智能家居系统、安防系统、语音和数据通信系统等。
本文将介绍弱电电气系统的基本原理、组成和应用。
正文内容:1.弱电电气系统的基本原理1.1低电压、低电流传输1.2信号和电源分配1.3数据和通信传输2.弱电电气系统的组成2.1智能家居系统2.1.1家庭自动化控制设备2.1.2照明控制系统2.1.3温度和湿度控制系统2.2安防系统2.2.1门禁系统2.2.2视频监控系统2.2.3报警系统2.3语音和数据通信系统2.3.1方式系统2.3.2局域网2.3.3无线网络3.弱电电气系统的应用3.1住宅建筑3.2商业建筑3.3工业建筑3.4医疗建筑3.5教育建筑4.弱电电气系统的关键技术4.1电源管理技术4.1.1电源稳定性4.1.2电源管理器件4.2信号传输技术4.2.1数据压缩与解压缩4.2.2数据加密与解密4.3光纤通信技术4.3.1单模光纤与多模光纤4.3.2光纤连接和接口5.弱电电气系统的未来发展趋势5.1智能化和自动化5.2网络化和云计算5.3节能和环保5.4安全性和可靠性5.5远程控制和监测总结:弱电电气系统作为现代建筑的重要组成部分,起着关键的作用。
本文介绍了弱电电气系统的基本原理、组成和应用,并探讨了关键技术和未来发展趋势。
弱电电气系统的发展将会带来更加智能化、便捷、安全和可靠的建筑环境。
在未来的建筑设计和建设中,弱电电气系统将扮演越来越重要的角色。
电气系统介绍
![电气系统介绍](https://img.taocdn.com/s3/m/c4e9241758f5f61fb73666d1.png)
电气系统介绍
本项目电气专业工程包含室外照明系统、动力中心及提取车间的高压系统、低压配电系统、照明系统、防雷接地系统、消防系统和自控及弱电系统(门禁、
电气系统:
a) 高压系统:始端由市电开始,经动力中心高压柜及变压器,至动力中心低压柜进线端为末端,由母线排套母线箱保护连接至动力中心低压柜。
b)低压配电系统:始端由动力中心低压柜出线端开始,至动力中心末端设备、提取车间低压柜、提取车间末端设备及室外、门卫室末端设备,由电缆或电线连接,电缆均沿桥架敷设,出桥架后套保护钢管连接至设备。
c)照明系统:由动力中心、提取车间照明配电箱开始,至其单元内末端灯具(含室外及门卫室),由电线套保护线管沿土建墙顶板或彩钢板吊顶敷设连接至末端灯具。
d)桥架主要安装位置:动力中心内变配电站、消防泵房、锅炉房及提取车间一层、一层夹层、二层、二层夹层、屋面,桥架安装方式为吊挂式,采用通丝吊杆及角钢固定。
e)防雷接地系统:主要范围有动力中心一层与一层预埋、屋面及提取车间一
层与一层预埋、屋面,采用镀锌圆钢、扁钢、等电位端子联结、接闪杆等材料焊接,实现整个单体的防雷接地功能。
弱电系统:
f)消防系统:提取车间消防由火灾自动报警及消防联动控制系统、消防通信、消防紧急广播系统组成称为消防系统,其主要由火灾探测器、手动火灾报警按钮、火灾声光报警器、消防应急广播、消防专用电话、消防控制室图形显示装置、火灾报警控制器、消防联动控制器等组成,由消防电作为中间桥梁,套保护钢管沿土建墙顶板或彩钢板吊顶敷设连接至末端设备。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
❖ 方案二、若西通道及铜贵站建设进度推迟,以致2008年并未建成,则考虑以下过江方案: 新建2回线接至500KV宣城变(线路适当从铜贵所址附近绕道),新建线路约2×100Km, 其中电厂~铜贵段(2×20Km)采用4×400mm2导线,铜贵~宣城段(2×80Km)采用接 4×720mm2导线。
DQ
一、系统主接线:3/2接线方式. ❖ 每两个元件(出线或电源)用三台断路器构成一串接至两组母线.在一串中,两个元
件(进线或出线)各自经一台断路器接至不同母线,两回路之间的断路器称为联络断 路器.运行中,两组母线和同一串的三个断路器都投入工作,称为完整串运行,形成 多环路供电,具有很高的可靠性. ❖ 特点:任一母线故障或检修,均不致停电;任一断路器检修也不引起停电;甚至于两 组母线同时故障的极端情况下,功率仍能继续传送. ❖ 当只有两台机组两条出线的情况下,有交错串与非交错串两种接线.当多于两串时, 不存在差异. 二、启备变电源引接.根据集团公司要求,启备变从500KV系统引接.采用500/ 6KV变压器. ❖ 关于500KV与220KV系统引接问题 ❖ 500KV引接的优缺点:1)结构简单,设备维护方便。2)节省了运行成本。3)可靠性有所 降低。4)输出线路须在机组投产前8-10个月建成并投入运行。 ❖ 220KV引接的优缺点
国电铜陵发电有限公司一期工程 2×600MW机组
电气系统介绍
DQ
2
接入系统
一、安徽电网现状:
❖ 安徽电网是华东电网的一部分,省内电网习惯上按地理位置分为三大片:即皖北(含淮南、 淮北两片)、皖中电网和皖南电网,三片电网通过500KV和220KV主干线路相通。截止 2003年底,安徽省统调装机容量为9119.5MW,其中火电8633.5MW、水电486MW。 2003年全省统调发电量524.36亿KWh,全省统调最高负荷7846.2MW,送网电量111.73 亿KWh,最大送网潮流2224.5MW。目前安徽电网通过3回500KV线路(即两回繁昌~江苏 东善桥线路,1回繁昌~浙江瓶窑线路)与华东电网相联。原有的3回220KV省际联络线已 在1998年底解环运行。500KV和220KV电网的联络通过4个500KV厂站的变压器实现:即 洛河电厂联络变(600MVA),肥西变电所降压变(2×800MVA),繁昌变电所降压变 (1×500+1×750MVA),颖州变电所(阜东变)降压变(1×750MVA)。全省500KV降压变电 所合计3座,500KV线路9条,总长937Km,220KV线路139条,总长5544Km。
❖ 安徽电网的特点:(1)本省水资源较少,而皖北煤炭资源丰富。故电源结构以火电为主, 水电比重不,形成煤炭和电力由北向南输送的格局。(2)电源分布不合理。电源集中在两 淮煤矿附近和长江沿线,部分电网缺乏电源支撑。目前500KV线路仅有一个淮南经肥西 到繁昌的双回线输电通道(中通道),实际运行暂态限额为1500MW。(3)全省500KV网架较 为薄弱,重大设备检修将对电网安全运行构成威胁。
DQ
6
500KV配电装置
❖ 1)可靠性增加。2)对输电 线路施工工期没有太多的要求(与机组发电同步) ❖ 3)增加了运行成本(容量电费和维护成本)
DQ
7
发电系统
一、发变组单元接线 ❖ 发电机出口,直接经变压器接入升高电压系统的接线,称发变组单元接线.发电
机出口不装断路器.目前,我国的大容量机组(特别是300MW以上机组)都 不装设发电机出口开关.其一,大电流大容量断路器投资大,而且在发电机出口 至主变压器之间采用封闭母线后,此段线路范围的故障可能性已降低.甚至发电 机出口也不装设隔离开关,只设有可拆的连接片,以供发电机测试时用. ❖ 发电机出口也有装设断路器的,优点是:发电机组解、并列时,可减少主变压器 高压侧断路器操作次数,特别是500为一个半断路器接线时,始终保持一个完整 串,对电厂接线串数较少时,能提高送电可靠性;起停机组时,可用高厂变供用 厂用电,减少了厂用高压系统的倒闸操作,从而提高运行可靠性.当厂用工作变 压器与厂用起动变压器之间的电气功角δ相差较大(一般δ >15°)时,这种运 行方式更为需要. ❖ 当发电机出口有断路器时,厂用备变压器可与工作变压器容量相等,且厂用高压 备用变压器的台数可以减少.沙角C厂是国内第一个在600MW机组发电机出口装 设断路器的电厂。其厂用备用电源已不需要承担启动电源的功能,只是作为机组 事故情况下厂用工作电源失电时保证机组能安全停机,厂内三台机组设一台高压 备用变,其容量与一台厂用工作变容量相同。
❖ 电网规划:根据华东电网和安徽省提出的”十一五“电网规划的远景展望目标,并结合 《安徽电网2010-2020年500KV电网规划设计》报告,对电网规划如下:新建东通道(洛河 -滁洲-马鞍山)和西通道(淮南经六安-庐江过江再经铜贵至宣城的500KV双回路)
DQ
3
接入系统
二、国电铜陵电厂接入系统:
❖ 为满足淮南煤电基地电源的电力送出及安徽西部地区电网发展要求,安徽电网规划新建 500KV西路过江通道,全线采用4×720mm2大截面导线,线路总长约2×453Km。计划 2008年左右建成,配合西通道建设,在铜贵地区规划新建500KV铜贵开关站(变电所),作 为西通道一个沿途落点。
DQ
8
发电系统
二、发电机 1、概况 ❖ 发电机采用上海汽轮发电机有限公司生产的QFSN-600-2型,该发电机是引进美
