板坯连铸机扇形段基础框架测量安装技术实践
图 !%扇形段单侧基础框架结构
图 (%坐标转换坐标系
Copyright©博看网. All Rights Reserved.
(#(" ;.+"%%%%%%%%%%%%%%% %%%重 型 机 械
+$.+
(+(%基础框架安装及初调 基础框架精度是整体设备安装精度要求最高
的环节" 所以本项目为满足设备安装精度要求" 采用全站仪对整条连铸机设备安装控制网内的中 心点进行投点布设$
(%绘图测量法
(+!%施工坐标和测量坐标转换原理
施工坐标和测量坐标的转换" 在转换过程
中" 一般考虑三个参数" 若不考虑缩放因子" 仅
有两个平移参数和旋转参数$ 图 ( 中 *D,是测量
坐标系" *6D6,6是施工坐标系" 两个平移参数 *# %
,# 实际上是施工坐标系的原点" 在测量坐标系
下的坐标旋转参数 ," 是施工坐标系 *t轴在测量
+$$+
重 型 机 械%% %%%%%%%%%%%%%%%%(#(" ;.+"
框架对扇形段主要起支撑连接的作用$ 扇形段辊 列对弧精度由制造厂在高精度数控机床上完成" 其设备安装精度和对弧精度是有保证的" 故基础
框架的安装精度将直接影响扇形段在线对弧精 度" 同时影响相同规格扇形段的互换性" 所以扇
基础框架初调" 利用设备上测量销位置" 调 整各框架定位销精度到 ! 99以内" 进行一次灌 浆$ 一次灌浆 " 天左右待灌浆料彻底凝固" 进行 下一 步 精 调 环 节" 基 础 框 架 安 装 流 程 如 图 " 所示$
框架安装施工方案
框架安装施工方案框架安装施工方案一、施工准备1.了解施工现场情况，包括地基条件、周边环境等。
2.制定施工计划，明确施工要求和工期。
3.采购所需材料和设备，并进行验收和整理。
二、施工流程1.搭建脚手架：根据施工要求和设计图纸搭建脚手架，确保稳固和安全。
2.施工布局：根据设计图纸确定框架的位置和布局。
3.安装柱子：根据设计要求，先安装立柱，确保垂直和稳固。
4.安装梁：在立柱之间安装梁，确保水平和牢固。
5.安装横梁：在梁上安装横梁，加固结构和提高稳定性。
6.安装横撑：根据设计要求，在结构的合适位置安装横撑，增加框架的稳定性。
7.连接件安装：在框架的连接处安装连接件，确保框架的牢固和稳定。
8.检查调整：在安装完成后，及时进行检查和调整，确保整体结构的准确和合理。
9.验收交付：完成框架的安装后，进行验收，确保达到设计要求和施工标准。
10.清理整理：施工结束后，进行清理整理，保持施工现场的整洁和安全。
三、施工注意事项1.确认框架的设计和材料符合施工要求和标准。
2.安装过程中注意施工顺序和流程，保证工作的连续性。
3.施工现场要保持整洁和安全，防止事故和材料损失。
4.加强安全管理，做好施工人员的安全防护和培训。
5.及时发现和处理施工中的问题和难点，确保工期和质量。
6.与其他施工工序协调配合，确保顺利进行。
四、施工质量控制1.严格按照设计要求和施工标准进行施工，确保施工质量。
2.加强对材料和设备的质量控制，保证施工所用材料符合标准。
3.加强施工过程中的监督和检查，确保每个环节的质量。
4.对施工现场进行巡查，发现问题及时整改。
5.施工结束后进行验收，确保框架符合设计要求和标准。
6.与业主和设计单位保持及时沟通，确保施工质量达到预期。
通过以上施工方案，能够确保框架安装的顺利进行和施工质量的控制。
同时，加强安全管理和施工现场的整洁，能够有效降低施工风险。
在施工过程中，及时发现和处理问题，确保施工工期和质量，为后续工作的顺利进行提供保障。
连铸机设备扇形基础施工工法(2)
连铸机设备扇形基础施工工法连铸机设备扇形基础施工工法一、前言连铸机设备扇形基础施工工法是针对连铸机设备基础施工而设计的一种工艺方法。
连铸机是冶金行业重要的设备，对其基础的施工质量和稳定性要求非常高。
本篇文章将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点连铸机设备扇形基础施工工法具有以下几个特点：1. 结构合理：扇形基础结构可以分散和承载载荷，确保基础的稳定性。
2. 施工简单：采用预制扇形模板可以提高施工效率，减少施工工期。
3. 耐久性强：采用耐磨性强的材料和耐腐蚀性能好的涂料，增加基础的使用寿命。
4. 适应性好：适用于各种地质条件和环境要求，能够满足不同连铸机设备的基础需求。
5. 维护方便：基础结构简单，便于进行检修和维护工作。
三、适应范围连铸机设备扇形基础施工工法适用于各种连铸机设备的基础施工，包括：1. 钢铁冶金行业的连铸机设备；2. 铝合金冶炼行业的连铸机设备；3. 铜冶炼行业的连铸机设备；4. 锌冶炼行业的连铸机设备；5. 等其他类似连铸机设备的基础施工。
四、工艺原理连铸机设备扇形基础施工工法通过合理的施工工艺和技术措施，确保基础的稳定和可靠。
该工法首先进行地质勘察，确定土壤的承载力和地基条件，然后进行基础设计，确定合适的结构形式和尺寸。
接下来按照设计要求进行施工，首先进行基础的刨平和回填，然后进行土工布铺设，加固基础。
随后进行预制扇形模板的制作和安装，施工现场根据模板进行混凝土浇筑，并进行振捣和养护。
最后进行基础面的抹平和涂装，确保基础的平整和耐久性。
五、施工工艺连铸机设备扇形基础施工工艺包括以下几个主要施工阶段：1. 地质勘察：确定土壤条件和地基承载力；2. 基础设计：制定合适的基础结构和尺寸；3. 土方开挖：按照设计要求进行土方开挖和回填；4. 土工布铺设：铺设土工布以加固基础；5. 模板制作与安装：制作预制扇形模板并进行安装；6. 混凝土浇筑：根据模板进行混凝土浇筑，并进行振捣和养护；7. 抹平与涂装：进行基础面的抹平和涂装。

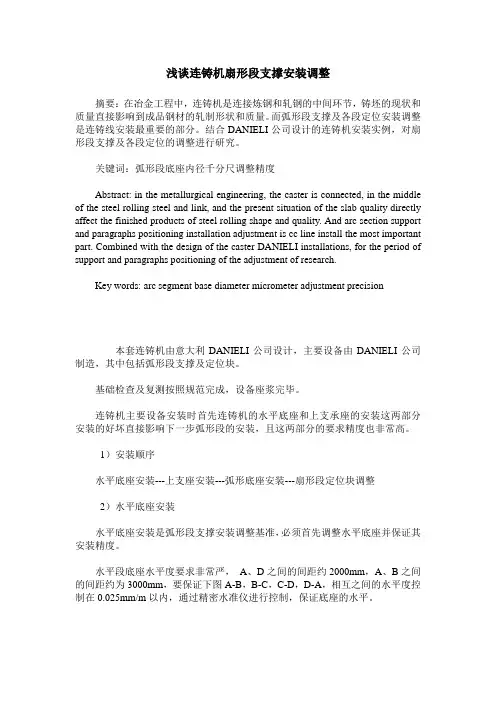

浅谈连铸机扇形段支撑安装调整
浅谈连铸机扇形段支撑安装调整摘要：在冶金工程中，连铸机是连接炼钢和轧钢的中间环节，铸坯的现状和质量直接影响到成品钢材的轧制形状和质量。
而弧形段支撑及各段定位安装调整是连铸线安装最重要的部分。
结合DANIELI公司设计的连铸机安装实例，对扇形段支撑及各段定位的调整进行研究。

关键词：弧形段底座内径千分尺调整精度Abstract: in the metallurgical engineering, the caster is connected, in the middle of the steel rolling steel and link, and the present situation of the slab quality directly affect the finished products of steel rolling shape and quality. And arc section support and paragraphs positioning installation adjustment is cc line install the most important part. Combined with the design of the caster DANIELI installations, for the period of support and paragraphs positioning of the adjustment of research.Key words: arc segment base diameter micrometer adjustment precision本套连铸机由意大利DANIELI公司设计，主要设备由DANIELI公司制造，其中包括弧形段支撑及定位块。
基础检查及复测按照规范完成，设备座浆完毕。
连铸机主要设备安装时首先连铸机的水平底座和上支承座的安装这两部分安装的好坏直接影响下一步弧形段的安装，且这两部分的要求精度也非常高。
