第一轮中考总复习教学案《生活用电》
生活用电复习和总结教学设计
生活用电复习和总结教学设计一、教学目标：1.复习和巩固学生对生活用电基本知识的理解。
2.引导学生认识电能的安全使用和节约利用的重要性。
3.培养学生的动手能力和创新思维。
二、教学内容：1.回顾生活用电的基本概念和原理。
2.复习电能的安全使用和节约利用的方法。
3.引导学生思考和创造有关生活用电的实际问题。
三、教学步骤：第一步：导入（10分钟）1.利用幻灯片或实物器材复习生活用电的基本概念和原理。
通过提问和回答的方式激发学生的思维。
2.引入话题，提出一个与生活用电相关的实际问题，如如何正确使用电脑和手机充电器，避免电器的安全隐患。
第二步：知识讲解（20分钟）1.复习电能的安全使用和节约利用的方法。
讲解如何正确使用插头插座、电线、电器开关等，并指导学生观察和分析电器的标识和警示信息。
2.给出电能节约利用的实际案例，并引导学生分析节约电能的方法和原理。
第三步：小组讨论（15分钟）1.将学生分成小组，每组讨论一个关于生活用电的实际问题，并提出解决方案。
2.鼓励学生发挥创造力，提出创新的想法和解决办法。
第四步：展示和总结（15分钟）1.每个小组派代表展示讨论的结果和解决方案。
2.教师对学生的表现进行评价，并总结学生的思考和创新成果。
3.提出对生活用电的安全使用和节约利用的思考和建议。
第五步：作业布置（5分钟）1.布置作业：请学生回家观察家庭中常用电器的使用情况，并记录下自己所发现的安全隐患和节约电能的方法。
2.下节课要求学生将观察和记录的成果分享给全班，并进行讨论和总结。
四、教学方法：1.讲述法：通过讲解基本知识和案例分析，引导学生理解和掌握生活用电的基本原理和方法。
2.合作学习法：将学生分成小组进行讨论和解决问题，提倡学生间相互帮助和合作。
3.创新教学法：尊重学生的思维和创造力，鼓励他们提出创新想法和解决办法。
五、教学评价：1.学生的课堂表现：参与讨论、问题解答的主动性和积极性。
2.学生的作业表现：观察和记录的准确性和全面性。
人教版九年级总复习第十九章生活用电复习教案1
教案：人教版九年级总复习第十九章生活用电复习教案1一、教学内容本节课的教学内容选自人教版九年级物理教材第十九章“生活用电”部分。
本章主要内容包括：电流与电压的概念、家庭电路的组成、安全用电的原则、电能的测量与节约等。
本节课将重点复习电流与电压的关系、家庭电路的连接方式、触电的预防与急救措施等内容。
二、教学目标1. 理解电流、电压的概念及它们之间的关系；2. 掌握家庭电路的组成及连接方式，能正确接入家庭电器；3. 学会触电的预防与急救措施，提高安全用电意识。
三、教学难点与重点重点：电流与电压的关系、家庭电路的连接方式、触电的预防与急救措施。
难点：电流与电压关系的原理、家庭电路故障的排查与修复。
四、教具与学具准备教具：多媒体教学设备、电流表、电压表、家庭电路模型。
学具：学生实验器材、笔记本、笔。
五、教学过程1. 实践情景引入：讲述一个关于家庭用电的案例，如电器使用不当导致火灾等，引导学生关注家庭用电安全。
2. 知识回顾：复习电流、电压的概念及它们之间的关系，引导学生回顾所学知识。
3. 课堂讲解：（1）讲解电流与电压的关系，通过示例和公式说明电流与电压成正比，与电阻成反比；（2）介绍家庭电路的组成及连接方式，讲解各部分的作用和功能；（3）讲解触电的预防与急救措施，强调安全用电的重要性。
4. 课堂互动：（1）提问学生关于电流、电压关系的理解，请学生举例说明；（2）讨论家庭电路连接方式，让学生分享自己家庭电路的布置情况；（3）讲解触电急救措施，邀请学生上台演示正确操作。
5. 随堂练习：（1）完成课后练习题，巩固所学知识；（2）进行小组讨论，探讨家庭电路的优化布置方案。
六、板书设计板书内容主要包括电流与电压的关系、家庭电路的组成及连接方式、触电的预防与急救措施等关键知识点。
七、作业设计1. 请简述电流与电压的关系，并举例说明；2. 画出自己家庭电路的简单示意图，并标明各部分名称及连接方式；3. 写出三种触电的预防措施，并说明原因；4. 遇到触电事故，应如何进行急救？请写出具体步骤。

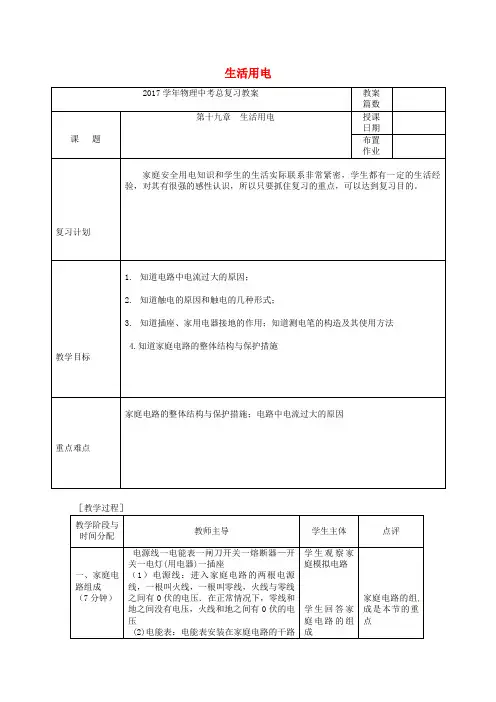

中考物理第一轮复习第十九章生活用电教案
生活用电［教学过程］教学阶段与时间分配教师主导学生主体点评一、家庭电路组成（7分钟）电源线一电能表一闸刀开关一熔断器—开关一电灯(用电器)一插座（1）电源线：进入家庭电路的两根电源线，一根叫火线，一根叫零线，火线与零线之间有0伏的电压．在正常情况下，零线和地之间没有电压，火线和地之间有0伏的电压(2)电能表：电能表安装在家庭电路的干路学生观察家庭模拟电路学生回答家庭电路的组成家庭电路的组成是本节的重点2017学年物理中考总复习教案教案篇数课题第十九章生活用电授课日期布置作业复习计划家庭安全用电知识和学生的生活实际联系非常紧密，学生都有一定的生活经验，对其有很强的感性认识，所以只要抓住复习的重点，可以达到复习目的。
教学目标1.知道电路中电流过大的原因；2.知道触电的原因和触电的几种形式；3.知道插座、家用电器接地的作用；知道测电笔的构造及其使用方法4.知道家庭电路的整体结构与保护措施重点难点家庭电路的整体结构与保护措施；电路中电流过大的原因上，可以用来测量内家庭消耗的电能(3)闸刀开关和开关：闸刀开关控制整个电路的接通和切断(4)熔断器：1）保险丝的作用：电路中电流超过规定值时，保险丝自动熔断，切断电路，避免因电流过大烧坏电器或引起火灾；2）保险丝的材料：由电阻率较大、熔点较低的铅锑合金制成；3）保险丝选用：选用保险丝时，应该使他的额定电流等于或稍大于电路最大正常工作电流；4）保险丝的连接：一般只接一根，且接在火线上，并与保护电路串联；5）保险丝的规格：保险丝越粗，额定电流越大，熔断电流也越大；6）保险丝的使用注意事项：不能用过细或过粗的保险丝，过细的容易经常断电，过粗不能起到保险作用，更不能用铁丝、铜丝或其它金属丝代替保险丝使用。
（5）插座：有两孔和三孔两种插座，两孔安装应是左零右火，三孔应是左零右火，中间接地线。
有的插座还带有熔丝。
二、保险丝烧断的原因有两种可能（5分钟）1．短路：短路是电流没有经过用电器而直接构成通路，如火线与零线直接接触，使电路中的电阻很小，电流过大，保险丝熔断。
人教版九年级物理19.4生活用电复习教案
教案：人教版九年级物理 19.4生活用电复习一、教学内容本节课的教学内容为人教版九年级物理第19章第4节“生活用电”的复习。
本节课的主要内容包括：1. 了解家庭电路的基本组成部分，掌握各部分的作用和连接方式。
2. 掌握家庭电路的电压，了解触电的概念及其危害。
3. 掌握用电器的使用方法和安全常识，能够正确接入家庭电路。
4. 了解电流表和电压表的使用方法，能够进行家庭电路的简单测量。
二、教学目标1. 能够熟练掌握家庭电路的基本组成部分、电压、触电及用电器的安全使用方法。
2. 能够正确使用电流表和电压表进行家庭电路的测量。
3. 提高学生的动手操作能力，培养学生的安全用电意识。
三、教学难点与重点1. 家庭电路的基本组成部分及其连接方式。
2. 家庭电路的电压、触电及用电器的安全使用方法。
3. 电流表和电压表的使用方法。
四、教具与学具准备1. 教具：电流表、电压表、家庭电路模型、多媒体教学设备。
2. 学具：笔记本、笔、练习题。
五、教学过程1. 实践情景引入：通过展示一些生活中常见的家庭电路图片，让学生回顾家庭电路的基本组成部分，引导学生思考家庭电路的电压、触电及用电器的安全使用方法。
2. 知识讲解：讲解家庭电路的基本组成部分，包括电源、开关、保险丝、插座等，并介绍各部分的作用和连接方式。
讲解家庭电路的电压，让学生了解触电的概念及其危害。
讲解用电器的使用方法和安全常识，强调正确接入家庭电路的重要性。
3. 例题讲解：通过示例，讲解电流表和电压表的使用方法，让学生掌握如何进行家庭电路的简单测量。
4. 随堂练习：设计一些与家庭电路相关的练习题，让学生巩固所学知识。
5. 课堂小结：六、板书设计板书设计如下：家庭电路电压：220V组成部分：电源、开关、保险丝、插座触电：电流通过人体造成伤害用电器：正确使用，注意安全七、作业设计1. 作业题目：（1）家庭电路的基本组成部分是什么？请简要介绍各部分的作用和连接方式。
（2）家庭电路的电压是多少？触电的危害是什么？（3）如何正确使用电流表和电压表进行家庭电路的测量？（4）列举几种生活中常见的用电器，并说明其使用方法和安全注意事项。
人教版九年级总复习第十九章生活用电复习教案2
教案：人教版九年级总复习第十九章生活用电一、教学内容1. 电流和电压的概念，以及它们之间的关系。
2. 家庭电路的组成，包括进户线、电能表、总开关、保险丝等。
3. 安全用电的原则，不接触低压带电体，不靠近高压带电体。
4. 电能的计算方法，以及如何节约用电。
二、教学目标1. 让学生掌握电流、电压的概念，理解它们之间的关系。
2. 使学生了解家庭电路的组成，知道各部分的作用。
3. 培养学生安全用电的意识，遵循安全用电的原则。
4. 让学生学会计算电能，知道如何节约用电。
三、教学难点与重点重点：电流、电压的概念及其关系，家庭电路的组成，安全用电的原则。
难点：电流、电压的计算，电能的计算，以及如何在实际生活中应用这些知识。
四、教具与学具准备教具：多媒体课件、黑板、粉笔。
学具：科学教材、笔记本、文具。
五、教学过程1. 实践情景引入：讲述一个因为不安全用电而引发的火灾案例，让学生思考：为什么会有这样的火灾？如何避免类似事故的发生？2. 知识点讲解：（1）电流和电压的概念，以及它们之间的关系。
（2）家庭电路的组成，包括进户线、电能表、总开关、保险丝等。
（3）安全用电的原则，不接触低压带电体，不靠近高压带电体。
（4）电能的计算方法，以及如何节约用电。
3. 例题讲解：（1）一道关于电流、电压计算的题目。
（2）一道关于家庭电路组成的题目。
（3）一道关于安全用电的题目。
4. 随堂练习：让学生根据所学知识，完成几道关于电流、电压、家庭电路和安全用电的练习题。
5. 课堂小结：六、板书设计板书内容：电流、电压的概念及其关系家庭电路的组成安全用电的原则电能的计算方法七、作业设计1. 请简述电流、电压的概念及其关系。
2. 请列举家庭电路中各部分的作用。
3. 请阐述安全用电的原则。
4. 请给出一个计算电能的例子，并解释如何节约用电。
八、课后反思及拓展延伸课后反思：本节课通过引入实践情景，让学生了解电流、电压的概念及其关系，家庭电路的组成，安全用电的原则。
第十九章《生活用电》单元复习教学设计(主备预案)2023—2024学年人教版物理九年级全一册
第十九章《生活用电》单元复习教学设计（主备预案）2023—2024学年人教版物理九年级全一册在这次《生活用电》单元复习课中，我希望通过一系列互动和实践活动，帮助学生们巩固他们对于生活中用电知识的理解和应用。
一、设计意图：我的设计思路是通过复习来整理学生们头脑中已有的知识，并以小组合作的方式，让他们在实践中深化对电流、电压和电阻等概念的理解。
我期望通过这堂课，学生们能够将理论知识与生活实际相结合，提高他们的实际问题解决能力。
二、教学目标：1. 知识与技能：回顾和掌握生活用电的基本原理和家用电器的正确使用方法。
2. 过程与方法：通过实验和小组讨论，提高合作探究能力，培养安全用电的习惯。
3. 情感态度价值观：增强学生对物理学科的兴趣，培养他们关爱生命，安全用电的意识。
三、教学难点与重点：重点：家用电器的正确使用方法和安全用电常识。
难点：电流、电压、电阻在实际生活中的应用和故障分析。
四、教具与学具准备：教具：多媒体教学设备，家用电器模型，电路图，电压源，电流表等。
学具：笔记本，彩笔，实验器材套装。
五、活动过程：1. 情景引入：通过播放一段关于家庭用电事故的新闻报道，让学生们谈谈自己的感受，并引出今天的复习主题。
2. 知识回顾：利用多媒体展示本单元的主要知识点，引导学生一起回顾电流、电压、电阻的概念和家用电器的正确使用方法。
3. 小组讨论：学生们分成若干小组，每组分析一幅家庭电路图，讨论电流的路径，电压的分配，以及电阻的作用，并记录下讨论结果。
4. 实践操作：学生们使用实验器材，模拟家庭电路，进行电路连接实验，测量不同电阻下的电流和电压值，并与理论值进行对比。
5. 难点讲解：我针对学生在实验中遇到的问题，进行解答和讲解，帮助他们在实践中理解电流、电压、电阻的关系。
6. 课后练习：学生们完成一本习题册上的相关习题，巩固所学知识。
六、活动重难点：重点：家用电器的正确使用方法和安全用电常识。
难点：电流、电压、电阻在实际生活中的应用和故障分析。
人教版九年级物理19.4生活用电复习教案
人教版九年级物理 19.4生活用电复习教案作为一名资深的幼儿园教师，我对于孩子们的学习和发展有着深入的理解和丰富的经验。
在设计本节课时，我采用了情境教学法和互动式教学法，旨在通过生动有趣的情境和孩子们的积极参与，让他们在轻松愉快的氛围中掌握知识，提高他们的观察力、思维力和动手能力。
一、教学目标1. 让孩子们了解和掌握生活用电的基本知识和安全用电的原则。
2. 培养孩子们的观察力、思维力和动手能力。
3. 提高孩子们的安全意识，养成正确的用电习惯。
二、教学难点与重点1. 教学难点：让孩子们理解电流的形成、电路的连接方式以及用电器的工作原理。
2. 教学重点：让孩子们掌握安全用电的原则和正确使用电器的方法。
三、教具与学具准备1. 教具：电流形成演示器、电路连接演示器、用电器实物等。
2. 学具：电路连接图、用电器使用说明书、安全用电宣传册等。
四、活动过程1. 情境引入：通过一个生动有趣的电流形成演示，让孩子们直观地了解电流的形成过程，激发他们的学习兴趣。
2. 知识讲解：通过电流形成演示器和电路连接演示器，向孩子们讲解电流的形成、电路的连接方式以及用电器的工作原理。
3. 互动环节：让孩子们分组进行电路连接实验，亲身体验电路的连接过程，增强他们的实践操作能力。
4. 实例分析：通过分析一些生活中常见的用电器，让孩子们了解用电器的工作原理和正确使用方法。
5. 安全用电教育：通过安全用电宣传册和实例分析，向孩子们讲解安全用电的原则，提高他们的安全意识。
6. 随堂练习：让孩子们根据所学知识，完成一些相关的练习题，巩固所学知识。
五、活动重难点1. 活动难点：让孩子们理解电流的形成、电路的连接方式以及用电器的工作原理。
2. 活动重点：让孩子们掌握安全用电的原则和正确使用电器的方法。
六、课后反思及拓展延伸1. 课后反思：对本节课的教学效果进行反思，思考如何改进教学方法，让更多的孩子能够掌握所学知识。
2. 拓展延伸：鼓励孩子们在课后进行家庭小实验，探索生活中的科学现象，将所学知识应用到实际生活中。
人教版九年级物理第十九章《生活用电》复习教案设计
人教版九年级物理第十九章《生活用电》复习教案设计《生活用电》复习教学设计一、课题：《生活用电》是人教版九年级物理学科全一册第十九章的内容。
二、课标、教材分析：课标要求：了解家庭电路《生活用电》一章是整个初中物理与实际生活联系最为紧密的一章，是前几章电学知识在实际生活中的延续学习和提升应用。
作为《生活用电》一章的开篇，家庭电路是本章知识的核心，也是后两节学习的基础。
用试电笔辨别火线与零线的方法及三孔插座和三线插头的作用、家用电器金属外壳为什么接地的道理及漏电保护器的作用和最后一节“安全用电”使教材与生活联系更为紧密。
无论是哪一节都时时提醒同学用电要注意安全。
三、学情分析：家庭电路学生既熟悉也陌生，初学之后对家庭电路的主要设备及其作用还是知道的，对于电路的组成及连接方式了解。
因为家庭电路的布线大多采用暗线铺设，学生对实际电路的连接缺乏直观认识，学生经过一段时间遗忘较多。
通过复习学生较为容易掌握，但对故障较为难于判断。
四、教学目标：知识与技能：1.能说出家庭电路的组成及各部分的作用。
2.了解试电笔的结构，会正确使用测电笔。
3.能把白炽灯、插座准确接入电路。
过程与方法：通过学习家庭电路，会解决有关家庭电路的简单问题。
情感、态度与价值观：通过学习增强安全用电的意识。
五、教学重点：家庭电路的连接。
六、教学难点：家庭电路故障的判断。
七、教学方法：八、学习方法：九、教学环境及资源准备：实物投影、多媒体课件整合网络。
十、教学设计教学反思本节课结束后，在与学生的交流中发现学生的知识掌握的很透彻，但缺少实际动手操作的胆量和能力，从应试的角度已经很好了，但我们却不能忘了物理与生活的密切联系。
中考物理第一轮考点系统复习第讲生活用电课件
2023-10-28•生活用电概述•生活用电的基础知识•生活用电的设备与设施目录•生活用电的安全与节能•生活用电的案例分析•生活用电的未来发展与趋势01生活用电概述生活用电是指人们日常生活中所需的电力，如照明、家电、交通等。
定义生活用电具有多样性和复杂性，涉及的电器设备种类繁多，使用频繁，且不同设备的功率、电压、电流等参数各不相同。
特点生活用电的定义与特点方便生活生活用电为人们提供了便捷、高效的生活方式，如电灯、电视、电冰箱等电器设备的普及，使人们的生活更加舒适和便利。
促进社会发展生活用电的发展推动了社会进步和经济发展，如电力工业的壮大，为工业生产、交通运输等各个领域提供了可靠的能源保障，同时也促进了城市化进程。
生活用电的重要性发展阶段随着电力技术的不断进步和普及，生活用电逐渐进入普通家庭，家电产品的出现和普及，使人们的生活更加便利和舒适。
早期阶段在电力发明初期，生活用电主要局限于大城市和富裕阶层，如电灯、电话等电器的使用。
现代阶段现代社会对生活用电的需求日益增长，电力技术不断发展，智能家居、新能源等新兴领域逐渐崛起，生活用电的范围和形式也日益多样化。
生活用电的历史与发展02生活用电的基础知识电力系统组成电力系统由发电厂、输电线路、配电系统、变压器和用电设备组成。
工作原理简述通过燃烧化石燃料等方式将其他形式的能转化为电能，经过输电、变电和配电过程，将电能输送至用户，完成电能的空间转移。
电力系统的组成与工作原理电工的基本操作技能常用电工工具的使用导线连接与绝缘层恢复电气设备维护与检修电气设备安装与调试识别和避免电气危险源，采取措施减少潜在的电气事故。
电气安全基本概念防触电保护措施电气防火与防爆通过采用绝缘材料、保持安全距离、使用防护设备等手段，防止触电事故发生。
了解电气火灾与爆炸的成因，掌握电气防火与防爆的措施和方法。
03电气安全与防护020103生活用电的设备与设施控制整个家庭的电源，具有过载保护功能。
中考物理总复习 (第一轮 )第二十讲：生活用电 B组
第二十讲：生活用电【考点归纳】1．知道家庭电路的组成。
2．理解电路中的总电流随用电器功率的增大而增大。
3．知道保险丝和空气开关的作用4．知道安全用电常识和安全电压【知识体系】【考点梳理】考点一家庭电路1.家庭电路的组成部分：进户线→电能表→总开关→保险丝→用电器。
2.家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与用电器是串联的。
3.家庭电路各部分的作用（1）低压供电线:家庭电路有两条进户线，是从低压输电线上引下来的，一根叫火线，另一根叫零线，它们之间有220V的电压。
测电笔——用来辨别火线和零线。
测电笔接触火线时，如果观察不到氖管发光，则产生这种现象的原因可能是：①测电笔氖管已坏；②手没有接触笔尾金属体；③火线断了，若在检修电路时，发现灯泡不亮，火线、零线都能使测电笔发光，可能的原因是：火线完好，零线处有开路，被测段的零线通过用电器和火线构成通路。
（2）电能表：安装在家庭电路的干路上，测量用户消耗的电能（电功）的仪表，电路使用时P实应不大于电能表额定功率P额。
即P实≤U额I额。
（3）闸刀（空气开关）：总闸刀开关装在干路上，控制整个电路的通断，以便检测电路和更换设备。
（4）保险丝：保险丝是由电阻率大、熔点低的铅锑合金制成，当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路。
（5）插座：并联在家庭电路中，如图1所示，具体接线情况：1接火线； 2接零线 3接地线； 4接用电器的金属外壳； 5接用电部分的线路。
把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。
（6）用电器、开关开关和用电器串联，控制用电器，如果开关短路，用电器会一直工作，开关不能控制，但不会烧断干路上的保险丝。
根据安全用电原则连接电路，每个开关都可以单独控制灯。
【典题解析】1．在家庭电路中，从进户线起连接顺序正确的是（）A．闸刀开关、电能表、保险盒、插座B．闸刀开关、电能表、插座、保险盒C．电能表、闸刀开关、保险盒、插座D．电能表、保险盒、闸刀开关、插座2．如图所示，按照家庭电路安全用电的要求，电线接头B应接在________线上，三线插座的插孔________应与地线相连．3．图为试电笔的结构及使用方法．下列说法正确的是（）A．试电笔可以判断物体是带正电还是带负电B．若氖管发光，说明人体成为了电流的通路C．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体D．在两种使用试电笔的方法中，甲是正确的，乙是错误的4．在生活中，我们会遇到这些情况：(1)开关中的两个线头相碰；(2)插头中的两个线头相碰；(3)电路中增加了大功率的用电器；(4)户外输电线绝缘皮损坏．在上述情况中，可能引起家庭电路中空气开关跳闸的是（）A．(1)和(2) B．(2)和(3)C．(2)和(4) D．(1)和(4)5．电工师傅维修电路有时需要带电操作，如图，以下操作不会发生触电事故的是（）6．“珍爱生命，安全用电”是同学们日常生活中必须具备的安全意识．在家庭电路中，为了防止触电，必须把用电器的开关装在________线上；当发现家用电器或电线失火时，必须先________电源，然后再救火．7、如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中．8、图中描述的是生活中与“电”有关的现象，其中符合安全用电常识的是（）A．用湿手按开关B．同时使用多个大功率用电器C．发现有人触电应先切断电源D．冰箱外壳没有接地9、如图所示是某家庭电路，闭合开关，灯不亮，用试电笔接触c点，氖管不发光；接触d 点，氖管发光．则该电路的两处故障分别是____________；____________．10、电工用如图方法检验家庭电路是否有短路情况，他先在进户线的干路上串联一个标有“220 V 40 W”字样的白炽灯L1，然后断开房间的所有开关，在ab间加220 V电压，发现L1正常发光，说明家庭电路________(填“有”或“没有”)短路情况，若闭合开关S，灯泡L2________(填“能”或“不能”)正常发光，若此时用试电笔接触A点，氖管________(填“会”或“不会”)发光．答案1．C 2.火a 3.B 4.B 5.B 6.火断开7、8、 C 9、ac间断路eb间断路10、有不能不会【技能提升】1．家庭电路中，下列操作符合要求的是（）A．家庭电路的开关，接在零线或火线上都可以B．空气开关跳闸后，应立即合上C．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故D．输电线进户后，应先接电能表2．下列关于生活用电的说法错误的是（）A．使用试电笔时，人体要接触笔尾金属体，但绝不能接触笔尖金属体B．控制用电器的开关要连在火线和用电器之间C．家庭电路中空气开关跳闸，一定是由于电路短路引起的D．安全用电要做到不接触低压带电体，不靠近高压带电体3．如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线，此时，丁站在地面上用手去拉丙，则（）A．甲、乙都会触电 B．甲、丙都会触电C．乙、丁都会触电 D．丙、丁都会触电4．家里一盏电灯突然熄灭，用试电笔(又名“测电笔”)分别测试电路中的a、b、c、d四点(如图所示)，只有测a点时氖管发光，若电路中只有一处故障，则故障可能是（）A．进户零线断路 B．灯泡L断路 C．开关S接触不良 D．导线cd断路5．在使用图甲所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压；即使指示灯损坏，开关闭合时插孔也能提供工作电压．图乙中插线板电路连接符合上述现象及安全用电要求的是（）6．如图是常用的带有多个插孔的插排．小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作．某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象．则下列说法中正确的是（）A．插排上的插孔与指示灯是串联关系B．“跳闸”的原因一定是电路发生了断路C．“跳闸”的原因一定是电路发生了短路D．“跳闸”的原因可能是电路总功率过大7．如图是一种试电笔的构造图，则下列说法中正确的是（）A．使用试电笔时手应接触笔尖金属体B．使用试电笔时手不能接触笔尾金属笔卡C．试电笔中的电阻可以用铁丝代替D．当氖管发光时有微弱电流通过人体8．家庭电路中电灯、电视、电风扇的连接方式是________(填“并联”或“串联”)；带有金属外壳的电水壶用三脚插头，是为了使用时让金属外壳与________相连．9．如图所示，电路中打×处表示断路之处，若用试电笔测试电路中A、B、C、D、E、F六点，则会使试电笔氖管发亮的点有________．10．如图为家庭电路中带有开关的电灯和带有保险丝的三孔插座，请按照安全用电原则正确连接电路．11．如图所示的家庭电路中，当开关都闭合时，灯L不亮，用试电笔测试插座的左、右孔，氖管都发光，若电路中只有一处故障，则有关该电路及其故障的说法中错误的是（）A．电能表的单位是千瓦时B．三孔插座是为了防止用电器外壳带电发生触电事故C．若在导线a和b之间接一个灯泡L1，则它和L是并联D．根据测试结果，应该是m与j之间断路12．甲、乙两地相距20 km，在甲、乙两地之间沿直线架设了两条输电线，已知所用的输电线每千米的电阻为0.2 Ω.现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表、定值电阻R0和电源接成如图所示电路进行测量．若电压表的示数为2.0 V，电流表的示数为0.5 A，则短路位置离甲地的距离（）A．10 km B．13 km C．18 km D．20 km1．D 2.C 3.D 4.C 5.A 6.D 7.D 8.并联大地9.ABD10.11．D 12．A【课后反思】。
中考物理第一轮复习教案 第十九章 生活用电
3．三孔插座的一个孔接火线，一个孔接零线，还有一个孔接 ，与这个
孔相应的插脚与用电器的
相连。
4．使用测电笔时，手要接触测电笔尾部的
。笔尖接触电线（或
与导线相连的导体），氖管发光表明接触的是 1
线。
5、如图为家庭电路中常用的三孔插座，其中
孔 1 接 ，孔 2 接
，孔 3 接
。
6、家庭电路中，造成电流过大的原因不可能 2
庭模拟电路
220 伏的电压．在正常情况下，零线和地之 间没有电压，火线和地之间有 220 伏的电压 (2)电能表：电能表安装在家庭电路的干路 上，可以用测量内家庭消耗的电能
学生回答家 庭电路的组 成
(3)闸刀开关和开关：闸刀开关控制整个电 路的接通和切断
(4)熔断器：
1）保险丝的作用：电路中电流超过规定值
物理中考总复习教案
教案 篇数
授课
课题
第十九章 生活用电
日期 布置
作业
家庭安全用电知识和学生的生活实际联系非常紧密，学生
都有一定的生活经验，对其有很强的感性认识，所以只要抓住
【复习计划】
复习的重点，可以达到复习目的。
1. 知道电路中电流过大的原因；
【教学目标】2. 知道触电的原因和触电的几种形式； 3. 知道插座、家用电器接地的作用；知道测电笔的构造及其使用 方法
学生观看安 全用电影片
总结安全用 电常识
简单了解安全 电常识
四、检测评 估 （ 25 分 钟）
1、在电路中由于短路等原因引起电流过大时，空气开关能自动______ 电路，
俗称“跳闸”。
2、某同学家的保险丝突然熔断，换上新的同规格保险丝后又立即熔断，这种
现象说明电路中存在___ ___故障或用电器的_____ _。
19、物理中考一轮总复习学案 第十九章 生活用电(备考指南+知识详单+易错警示+知识精讲) 学生版
第十九章 生活用电考点分布考查频率考点内容 命题趋势1.家庭电路★★★ 1.了解家庭电路和安全用电知识，有安全用电的意识。
2.知道保险丝怎样保险。
3. 知道家庭电路中电流过大的原因。
本章常考内容：家庭电路连接、安全用电、试电笔使用、保险丝选择、预防触电措施，2019年会出现安全用电、家庭电路连接、电路设计综合选择题，分值约2分。
2.家庭电路中电流过大的原因★★★ 3.安全用电★★★知识点一：家庭电路的组成1.家庭电路组成示意图①进户线，②电能表，③闸刀开关，④保险丝，⑤开关，⑥电灯，⑦插座。
2.进户线：零线和火线。
火线与零线之间有220 V 电压，零线与大地之间电压为0。
3.电能表：用来计量电路所消耗的电能。
4.闸刀开关：控制整个家庭电路的通断。
5.保险丝(1)作用：当电路中电流过大时，自动切断电路，保证电路安全。
(2)材料：熔点低、电阻(率)大。
(3)特点：保险丝越粗，熔断电流越大。
6.家庭电路的连接：用电器、插座与灯座之间是并联的，控制各用电器的开关与电器是串联的。
7.三孔插座(1)三孔插座接线要求：左孔接零线，右孔接火线，上孔接地线。
概括为“左零右火上接地”。
(2)优点：将三脚插头插入三孔插座，把用电器接入火线与零线之间的同时，也将用电器的金属外壳与地线连接起来了。
这样可以避免因用电器金属外壳带电而发生触电事故。
8.家庭电路常见的几种故障(1)保险丝熔断：①短路；②电路中的总功率过大；(2)火线断路：断点与火线间能使试电管的氖管发光，断点与零线间不能使氖管发光；(3)进户线零线断路：断点与火线之间能使氖管发光，从现象看，插座中的两孔都能使试电笔的氖管发光。
实际上是因为零线断了以后，电流从火线通过其他用电器的开关(灯丝)，经过零线孔，试电笔流过人体到达大地；(4)干路保险丝换装为一盏白炽灯(U额＝220 V)，闭合某一支路开关，若灯正常发光可判定家庭电路短路；(5)灯长明：开关起不到控制作用，开关中的两根线接触在一起。
2024年中考物理一轮复习讲义23生活用电
一轮复习讲义23 生活用电【知识梳理】1、家庭电路的组成:进户线（火线和零线）、电能表、总开关、熔断器（保险丝或空气开关）、插座、开关、用电器等组成。
2、进户线：火线和零线（或大地）之间的电压为220V，零线和大地之间的电压为零。
3、电能表的作用：测量家庭电路中用电器消耗的电能；家庭电路中全部用电器的总功率不得超过电能表的允许的最大总功率。
4、总开关的作用：切断或接通家庭电路；总开关串联在干路上，当发生触电事故或用电器着火时，首先用它来切断电源。
5、熔断器（保险丝）的作用：当电路中电流过大时，熔丝的温度达到其熔点（原理：焦耳定律Q=I2Rt），熔丝熔断，电路自动切断。
熔丝由电阻率较大、熔点较低的铅锑合金制成，熔丝越粗，使它熔断的电流大。
（千万不能用铁丝或铜丝或更粗的熔丝来代替原来的熔丝）。
空气开关：当电路中电流过大时，空气开关自动跳闸，切断电路。
熔断器（保险丝或空气开关）串联在火线上。
6、熔丝熔断（电流过大）的原因：（1）短路（形成短路的情况有：①绝缘皮破损导致火线和零线直接接触；②用电器短路；③灯座内两线头相碰；④插座内两线头相碰）；（2）用电器的总功率过大（超负荷运行）；7、插座（左零右火中接地）是用来连接可以移动的用电器，所以插座与各用电器之间是并联的。
8、三线插头：三线插头除了把用电器连入电路之外，中间较长的那个插头把用电器的金属外壳与大地连接起来；作用：避免由于用电器内部绝缘皮破损导致火线与金属外壳接触使外壳带电而发生触电事故。
9、开关应该和它所控制的用电器串联，且接在火线和用电器之间。
螺口灯泡的连接方法：灯的顶部与开关串联后接在火线上，其金属螺旋外壳与零线相连。
10、测电笔：①作用：辨别火线和零线；②组成：笔尖金属电极、绝缘外壳、高电阻、氖管、弹簧、笔尾金属电极。
③使用方法：使用测电笔时，手一定要接触笔尾金属电极，笔尖接触电线时，绝不允许用手或身体的其他部分再去接触笔尖金属电极。
如果氖管发光，表示接触（或间接接触）的是火线；如果氖管不发光，表示接触（或间接接触）的是零线。
人教版九年级物理《生活用电》复习课教学设计
人教版九年级物理《生活用电》复习课教学设计复习目标1.能说出家庭电路电流过大的原因；2.知道空气开关和保险丝的作用，能分析家庭电路故障产生的原因；3.知道生活用电常识和安全用电的知识；复习过程一、组织教学，出示复习目标同学们，这节课我们开始复习电学部分“生活用电”。
请看学习目标二、完成学习目标1.自学指导：认真阅读九年级物理教材教材P105—P115内容后，完成《中考新突破》122页“考点解读”考点1、考点2、考点3的题目。
2.学生自学。
3.学生自学检测（1）关于家庭电路，下列说法中正确的是( )A．家用电器以串联方式接入电路 B．控制灯泡的开关串联在火线与灯之间C．将家用洗衣机的三脚插头改成两脚使用 D．保险丝烧断了，直接用铜丝代替（2）如图所示的四种电路，符合安全用电要求的是( )（3）在家庭电路中，下列说法正确的是( )A．灯与控制它的开关是并联的，与插座是串联的B．使用测电笔时，不能用手接触到笔尾的金属体C．增加大功率用电器时，只需换上足够粗的保险丝D．电路中电流过大的原因之一是使用的电器总功率过大（4）某同学家的电灯均正常工作，当他把“220 V 8 W”的台灯插头插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是( )A．插座处短路 B．台灯插头处短路 C．台灯开关处短路 D．台灯灯头处短路（5）小明刚学完初中的电学知识，恰逢家中电灯不亮，他拿起试电笔测试家庭电路图5-2-8中的a、b、c、d四点，只有测试b点时氖管不发光，请你帮他分析可能发生的故障是( )A．火线与零线短路 B．a、d之间某处短路C．b、c之间某处断路 D．电灯的灯丝断了（6）．关于家庭电路和安全用电，下列说法正确的是( )A．保险丝烧断一定是发生了短路 B．只有220 V电压才能引起人触电C．开关一定要接在零线上 D．家用电器的金属外壳一定要接地（7）家庭电路及家用电器在设计和安装上都考虑到了用电安全问题．下列措施中，与安全用电无关的是( )A．控制家用电器的开关应安装在火线上B．连接各户的总开关上安装漏电保护器C．洗衣机、电冰箱等用电器应使用三线插头D．为使用方便安装插座（8）请在图中连接家庭电路的电路图，要求L1灯、L2灯并联，开关S控制两盏灯．（9）CCTV“广而告之”栏目曾播放过一段公益广告(如图5-2-12所示)，图中的电视机与其他用电器是________联连接的．通过插座接入电路的用电器同时工作时，电路中消耗的总功率过大，引起干路中的电流________，根据焦耳定律可知，干路上的电流产生过多的__________，使导线的温度急剧升高，从而烧坏插座和干路的导线，容易引起火灾．4.教师精讲与点拨三、当堂训练：《中考新突破》 124页“能力训练”：1--11题；课后反思。
《生活用电复习》说课稿
《生活用电复习》说课稿一、说教材1、教材内容要点：第一、家庭电路的组成。
（各个组成部分是什么，起什么作用）第二、知道电流过大的两种原因。
第三、安全用电常识2、教材的地位和作用：第一、教材介绍了家庭电路的组成及各部分的作用.给出家庭电路图和各组成部分的实物图，介绍了什么是零线和火线，再分别介绍电能表、保险丝、插座的作用、连接方法和使用注意事项。
保险丝与生活用电联系很密切，对其原理教材作了说明。
教材详细说明了三孔插座和三脚插头的作用，以及家用电器的金属外壳为什么要接地的道理，使得教材与生活的联系更为密切。
第二、知道电流过大的两种原因。
（知道保险丝的作用）第三、掌握安全用电常识，提高安全用电的意识，具有实际意义，体现了“从生活走向物理，从物理走向社会”的课程理念。
3、教学目的：（1）知识目标第一、1理解、掌握家庭电路的组成。
2懂得火线、零线。
3理解保险丝的作用。
4了解插座及家用电器的接地。
5了解测电笔的构造及使用方法。
第二、知道电流过大的两种原因。
（知道保险丝的作用）第三、知道安全用电的常识（2）能力目标会解决有关家庭电路的简单问题。
知道保险丝的作用。
通过学习安全用电常识，培养学生理论联系实际的能力。
（3）情感目标树立理论联系实际的思想。
4、教学的重点与难点本节的难点是虽然学生对家庭电路有一定的了解，但家庭电路与生活实际联系十分紧密，应把培养学生应用物理理论知识解决实际问题的能力作为重点教授给学生。
同时也由于现在施工日益注重美观，所以家庭电路中的许多线路都埋在墙内，讲解起来可观察性差，应努力让学生将理论与实际相结合起来。
二、教法和学法教法：依据本章教材的内容，考虑到初三复习，本节课采用师生互动启发式教学方法。
充分利用实例、图片，利用媒体的直观动态教学手段，通过讨论、问答、练习等一系列的师生活动展开教学。
学法：引导学生采用讨论法、问答法、练习法、记忆法等学习方法，培养学生的动口、动手、动脑的能力，发挥学生的主观能动性，激发学生的学习兴趣，活跃课堂气氛。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一轮中考总复习教学案《生活用电》
知识整理：
1、家庭电路的组成
2、家庭电路中电流过大的原因有和；
3、安全用电常识
（1）叫触电；
（2）家庭电路中的触电都是由于而造成的；
（3）安全用电的原则、、、；
（4）家庭电路中的名插座的安装不应低于m.
三．例题及巩固练习：
1. 在家庭电路中有表，盒和闸刀开关。
2. 家庭电路的两根电线，一根叫线，另一根叫线。
家庭电路的
电压值是伏。
3. 家用电器都联在家庭电路中。
4. 电能表是用来测量用户的一定时间内消耗多少。
5. 一只标着“220V 5A”的电能表。
220V是它的，5A是它的。
这只表可用在最大功率是瓦的家庭电路上。
6. 保险丝是电阻率较大，而的合金制成的，它的主要作用是。
7. 发生是电路中电流过大的一个原因，另一个原因是。
8. 只有不超过伏的电压才是安全电压。
9. 家庭电路中的触电事故，都是人体直接或间接跟造成的。
10. 在某家庭电路中，出现保险丝熔断的现象，其原因可能是：
(A)使用的用电器总功率过大(B)电路中有断路
(C)电路中有短路(D)电路的总电阻过大
11. 选用保险丝时，应该使它的额定电流或电路最大的正常工作电流。
12. 当有人触电时，下列说法中正确的是：（）
(A)立即用手把触电的人弄开(B)立即用剪刀把电线剪断
(C)立即断开总开关，切断电源(D)立即打电话向有关部门反映情况
13.将图中带开关的电灯正确的连接到家庭电路中，应将：（）
(A) a端接火线，b端接零线(B) b端接火线，a端接零线
(C) a、b两端都接在火线上(D) b端接在火线上
14. 如图电工检修家庭电路时发现电灯L不亮。
用测电笔测试C、
D后，发现这两处都能使氖管发光，而测试A、B两点时，只有在测
A点时氖管发光，则故障是：（）
(A)火线与零线短路(B) B、C之间（不包括C点）某处断路
(C)零线没有接地(D)灯L短路
15. 要更换保险盒上的保险丝，要求保险丝的额定电流是5安。
可手边只有额定电流为1安、2安和3安三种规格的保险丝，能否能设法代用？
四．课堂检测：
1.家庭电路中电灯、洗衣机、电冰箱等各种家用电器两端的电压是。
每盏灯都有一个，跟电灯，用来控制电灯的通断，其他家用电器也都有自己的开关。
家用电器要联接入电路中。
2.家庭电路的两根线，一根叫线，另一根叫线。
在低电压供电的电源处，线是接地的。
所以在正常情况下，线与地之间没有电压，线和地之间有220伏的电压。
3.家庭电路中要装表，它用来测用户在一定时间内消耗多少千瓦时的电能。
电能表要装在家庭电路的路上。
4.辨别火线和零线可以用测电笔，使用时一定要用手接触笔尾的体，笔尖接触电线的裸露部分，氖管发光表明笔尖接触的是线。
5.家用保险丝是由电阻率、熔点的铅锑合金制成。
保险丝是联在电路中。
千万不要用和代替保险丝。
6.保险丝的作用是在电源增大到危险程度以前电路。
要换保险丝时，一定要先电源。
7.三孔插座比两孔插座多的那个孔是跟连接的。
当用电器的三脚插头插在三孔插座里时，除把用电部分连入电路外，还要把用电器的与连接起来。
8.家庭电路中电流过大的原因是和。
9. 经验证明，只有36伏的电压才是安全的。
10.安全用电的原则是，不低压带电体，不高压带电体。
11.图所示的照明电路，正
确的电路图是（）
12.当发现有同学触电时，
下列救护方法中错误的是
（）
（A）尽快断开开关，切断电源（B）立即用手把同学拉开
（C）用干燥的竹竿或木棒将火线拨开（D）用有橡胶把手的钢丝钳剪断火线
13.用测电笔测如图所示的插座的零线和火线，但无论笔头金属插入哪能个孔中，氖管都不发红光，可能的原因是（）
（A）插座发生了短路（B）保险丝烧断了
（C）测电笔使用不当（D）零线短路
14.家用电器中的总阻的变化情况是（）
（A）只开一盏灯时，电路中总电阻最小（B）不开灯时，电路中电阻为零
（C）所有灯都开时，电路中的总电阻最大（D）所有灯都开时，电路中的总电阻最小
15. 某教学楼总保险丝的额定电流为30安，大楼里共有22间教室，每间教室装有“220V40W”的灯6盏，在全部都开亮时，能否再接一只1200瓦的远红外线电热烘箱？
16. 某家安装的电能表上标有“220V 5A”，问这家除使用2盏“220V 40W”的灯，一台60W的电视机外，是否还可以同时使用“220V 800W”的电炉？
17. 将图中各元件正确的连接到家庭电路中。
