EPC工程总承包项目各阶段工作内容及文件要求,管理流程及主要过程图解
1项目各阶段EPC总承包工作续上表续上表续上表续上表2EPC项目各阶段工作要求(1)工程设计阶段要求①设计必须要满足施工实际的需要，尽量详尽、准确;设计交底要听取发包人、监理及施工分包商的意见，完善设计，使项目尽善尽美。
②设计应对全部设计基础数据和资料进行检查和验证，并经发包人确认后使用。
③设计应建立设计协调程序，并按本承包人有关专业之间互提条件的规定，协调和控制各专业之间的接口关系。
④编制的设计文件应当满足招标文件的要求，满足材料设备采购、施工的需要。
⑤设计优化，使本设计既满足发包人的功能要求，又符合设计的合理性、经济性和可靠性要求。
⑥设计应负责提供请购文件;在采购过程中进行技术评审和质量检验;进行可施工性分析并满足其要求。
⑦设计工作应按设计计划与采购、施工等进行有序的衔接并处理好接口关系。
⑧设计应与发包人沟通建立设计变更程序，并在实施中认真履行，有效控制由于设计变更引起的费用增加。
⑨设计计划应满足合同约定的质量目标与要求、相关的质量规定和标准，同时满足本承包人的质量方针与质量管理体系以及相关管理体系的要求;应明确项目费用控制指标、限额设计指标;设计进度应符合项目总进度计划的要求、充分考虑设计工作的内部逻辑关系及资源分配、外部约束等条件，并应与工程勘察、采购、施工、验收等的进度协调;制定目标的依据确切，保证措施落实、可靠。
⑩编制施工图设计文件应当满足设备材料采购、非标准设备制作和施工以及试运行的需要;设计选用的设备材料，应在设计文件中注明其型号、规格、性能、数量等，其质量要求必须符合现行标准的有关规定;施工图设计的深度应满足施工要求，并可据此进行验收和移交发包人。
⑪确保合同约定的设计出图时间表和各阶段审批环节。
⑫拟定本工程项目设计阶段的投资、质量和进度目标;控制项目总投资，确保质量和进度。
⑬及时与图审单位沟通，完善和修改施工图，尽早通过图审，获得施工图审批机构意见并取得合格证书或审图报告。
⑭组织施工图设计的会审，纠正图纸中的错、漏、碰、缺。
EPC工程总承包管理流程图解

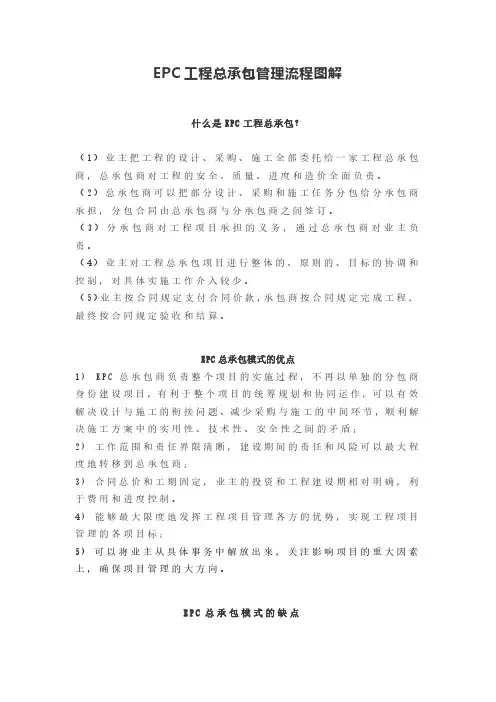

EPC工程总承包管理流程图解什么是EPC工程总承包？（1）业主把工程的设计、采购、施工全部委托给一家工程总承包商，总承包商对工程的安全、质量、进度和造价全面负责。
（2）总承包商可以把部分设计、采购和施工任务分包给分承包商承担，分包合同由总承包商与分承包商之间签订。
（3）分承包商对工程项目承担的义务，通过总承包商对业主负责。
（4）业主对工程总承包项目进行整体的、原则的、目标的协调和控制，对具体实施工作介入较少。
（5）业主按合同规定支付合同价款，承包商按合同规定完成工程，最终按合同规定验收和结算。
EPC总承包模式的优点1)E P C总承包商负责整个项目的实施过程，不再以单独的分包商身份建设项目，有利于整个项目的统筹规划和协同运作，可以有效解决设计与施工的衔接问题、减少采购与施工的中间环节，顺利解决施工方案中的实用性、技术性、安全性之间的矛盾；2)工作范围和责任界限清晰，建设期间的责任和风险可以最大程度地转移到总承包商；3)合同总价和工期固定，业主的投资和工程建设期相对明确，利于费用和进度控制。
4)能够最大限度地发挥工程项目管理各方的优势，实现工程项目管理的各项目标；5)可以将业主从具体事务中解放出来，关注影响项目的重大因素上，确保项目管理的大方向。
E P C总承包模式的缺点1)业主主要是通过E P C合同对E P C承包商进行监管，对工程实施过程参与程度低，控制力度较低；2)业主将项目建设风险转移给E P C承包商，因此对承包商的选择至关重要，一旦承包商的管理或财务出现重大问题，项目也将面临巨大风险；3)E P C承包商责任大，风险高，因此承包商在承接总包工程时会考虑管理投入成本、利润和风险等因素，所以E P C总包合同的工程造价水平一般偏高；4)与传统的建设模式区别比较大，传统行业的业主比较难以理解和配合承包商的工作E P C管理流程及主要过程图解1）E P C总承包建设模式流程图2）E P C总承包建设模式计划管理流程图3）E P C总承包建设模式实施过程管理流程图4）E P C总承包建设模式跟踪与控制过程流程图5）E P C总承包建设模式合同管理与风险分析流程图6）E P C总承包建设模式投标阶段流程图。
EPC工程各类组织结构图及流程图
