光伏发电接入系统方案**光伏发电接入系统方案****介绍**光伏发电是指利用太阳能将光能转化为电能的一种技术。

在近年来,由于对可再生能源的需求不断增长,光伏发电逐渐成为一种受欢迎的发电方式。

然而,要实现光伏发电系统的接入并安全高效地实现电能输送并不简单。

本文将介绍一个光伏发电接入系统方案。

**系统概述**光伏发电接入系统包括光伏电池阵列、逆变器、配电箱、电能计量装置等组件。

其中,光伏电池阵列负责将太阳能转化为电能,逆变器将直流电转化为交流电并输送到配电箱中,再经过电能计量装置测量电能的使用情况。

**系统设计**光伏电池阵列光伏电池阵列是光伏发电系统的核心组件,其设计需要考虑光照条件、发电功率和阵列布局等因素。

光伏电池阵列可以采用串联和并联的方式组成,以提高输出电压和电流。

此外,阵列布局的选择和安装角度的调整也是重要的设计因素,以确保太阳能的充分吸收。

逆变器逆变器是将直流电转化为交流电的设备,其作用是将光伏电池阵列产生的直流电转化为标准的交流电。

在逆变器的设计中,需要考虑输入电压范围、输出功率和效率等因素。

逆变器还需要具备一些保护功能,如过压保护、过流保护和短路保护等,以确保系统的安全运行。

配电箱配电箱是将逆变器输出的交流电连接到电网的设备。

在设计配电箱时,需要考虑输入电压、额定电流和安全保护等因素。

同时,为了方便电能计量和监测,可以在配电箱中加入电能计量装置和通信模块。

电能计量装置电能计量装置用于测量光伏发电系统产生的电能并记录使用情况。

它可以提供电能计量、功率因数测量和电能质量分析等功能。

此外,电能计量装置还可以通过通信模块将数据传输到监测中心,实现远程监控和管理。

**系统优势**可再生能源利用光伏发电系统利用太阳能进行发电,是一种可再生能源。

相比于传统能源,光伏发电系统减少了对化石燃料的依赖,对环境更加友好。

接入电网光伏发电系统可以与电网进行连接,将多余的电能输送到电网上。

当光伏发电系统产生的电能不足时,可以从电网上补充所需的电能。

光伏电站接入系统方案

光伏电站接入系统方案

XX光伏发电项目接入系统方案XX公司年月目录1 前言 (3)1.1 概述 (3)1.2 编制依据和方案范围 (3)2 电力系统一次 (4)2.1 系统概况 (4)2.2 电站概述 (5)2.3 电站接入存在的主要问题 (6)2.4 电站在系统中的地位和作用 (6)2.5 工程建设必要性 (7)2.6 接入系统方案拟定 (7)2.7 导线截面选择 (8)2.8 短路电流水平 (9)2.9 开关站规模 (10)2.10 电气主接线原则意见 (10)2.11 对侧扩建35kV间隔 (10)2.12 主要电气设备参数要求及建议 (10)3 系统继电保护 (11)3.1 35kV线路保护 (11)3.2 35kV集电线路保护 (11)3.3 35kV母线保护柜 (12)3.4 故障录波器 (12)3.5 防孤岛装置 (12)3.6 频率电压事故解列装置 (12)3.7 小电流接地选线装置 (12)3.8 交直流一体化电源 (12)4 系统通信 (13)4.1 调度关系 (13)4.2 通信接入系统方案 (13)4.3 其它通信设施 (13)5 系统远动 (14)5.1 调度关系 (14)5.2 调度自动化接入系统 (14)5.3 电能计量系统 (15)5.4 电力调度数据网 (16)5.5 电厂侧二次系统安全防护方案 (16)5.6 电能质量监测分析装置 (18)5.7 功率预测系统 (18)5.8 有功功率控制系统 (19)5.9 无功电压控制系统 (19)5.10 时钟信号及电源 (19)5.11 对侧园区变配套工程 (19)1 前言1.1 概述太阳能资源是清洁的可再生资源,光伏发电是新能源领域中技术相对成熟,具有规模开发条件和商业化发展前景的发电方式之一。

发展新能源对调整能源结构、减轻环境污染等方面有着非常重要的价值。

xx发电项目位于xx市境内,建设条件较好,装机容量14MWp。

该工程的实施,有利于调整地区电源结构、改善生态环境,对贯彻《可再生能源法》,带动地区经济发展等都具有重要的意义。

光伏发电接入系统方案

光伏发电接入系统方案

光伏发电接入系统方案1. 引言光伏发电作为一种可再生能源,具有环境友好、能源可持续等优势,受到越来越多的关注。

光伏发电接入系统是将光伏发电系统与电网进行连接的关键环节,合理的接入系统设计可以提高光伏发电的效率和稳定性。

本文将介绍光伏发电接入系统的方案设计。

2. 光伏发电接入系统的主要组成光伏发电接入系统主要由光伏发电设备、电池储能装置、逆变器、电网连接设备等组成。

2.1 光伏发电设备光伏发电设备主要包括光伏电池板和支架。

光伏电池板是将太阳能辐射转化为直流电能的关键设备,支架用于安装光伏电池板在合适的角度和位置。

2.2 电池储能装置电池储能装置用于存储光伏发电系统所产生的电能。

电池装置可以在光照不足或电网故障时提供电力支持,提高光伏发电系统的可靠性和稳定性。

2.3 逆变器逆变器是将光伏发电系统产生的直流电能转化为交流电能的设备。

逆变器具有多种保护功能,可以提高光伏发电系统的性能和安全性。

2.4 电网连接设备电网连接设备用于将光伏发电系统与电网连接,使得光伏发电系统可以向电网注入电力或从电网获得电力。

电网连接设备包括电网接口保护装置、电表、电网过电压保护装置等。

3. 光伏发电接入系统的方案设计光伏发电接入系统的方案设计需要考虑多个因素,包括技术要求、经济成本、环境因素等。

3.1 技术要求光伏发电接入系统的技术要求主要包括以下几个方面: - 输出电压和电流的稳定性:光伏发电系统的输出电压和电流应在一定范围内保持稳定,以确保电网的安全运行。

- 对电网的影响:光伏发电系统接入电网时,应满足电网对于功率、频率、电压波形等方面的要求,以减少对电网的影响。

- 故障保护:光伏发电接入系统应具有故障保护功能,当光伏发电系统或电网出现故障时,能够自动切断连接,避免事故发生。

3.2 经济成本光伏发电接入系统的方案设计需要考虑经济成本因素。

包括光伏发电设备、电池储能装置、逆变器、电网连接设备的选型和采购成本,以及安装调试、运维、维修等方面的成本。

光伏发电并网接入方案

光伏发电并网接入方案

光伏发电并网接入方案1. 简介光伏发电是利用太阳能光线转化成电能的一种方式,随着可再生能源的推广和应用,光伏发电也越来越受到关注。

光伏发电并网接入是指将光伏系统产生的电能与电网进行连接,使其能够并入到电网中供电使用。

本文将介绍光伏发电并网接入的方案以及相关技术要点。

2. 光伏发电并网接入的方案2.1 独立发电模式独立发电模式是指光伏发电系统自行使用所产生的电能,不与电网相连接。

这种模式适用于那些远离电网的地方,如一些偏远山区或岛屿。

在独立发电模式下,光伏发电系统需要配备电池用于储存电能,以供夜间或阴天的使用。

2.2 并网发电模式并网发电模式是指光伏发电系统通过逆变器将直流电转化为交流电,与电网进行连接并将电能注入到电网中。

这种模式适用于城市或工业区域,能够将多余的电能卖给电网,实现发电与用电的双向流动。

3. 光伏发电并网接入的技术要点3.1 逆变器技术逆变器是光伏发电系统中的核心装置,用于将直流电转换为交流电。

逆变器需要具备高效率、高可靠性和充足的功率调节能力。

同时,逆变器还需要满足电网对其质量、稳定性和安全性的要求。

3.2 并网保护技术并网保护技术是指在并网发电模式下,光伏发电系统与电网连接时需要采取的保护措施。

这包括电网电压检测、频率检测、电流检测等,以确保光伏发电系统接入到电网后不会对电网产生不利影响。

3.3 并网接口标准并网接口标准是指光伏发电系统与电网进行连接时需要符合的技术规范。

这些规范包括电压等级、频率、功率因数、无功补偿等要求,以保证光伏发电系统能够与电网正常运行并协调调节。

3.4 电能计量技术光伏发电并网接入后,需要对注入电网的电能进行计量,并按照一定的计费方式进行结算。

电能计量技术就是用于实现光伏发电系统的电能计量和结算的技术手段,它需要具备高精度、高可靠性和防作弊等特点。

4. 光伏发电并网接入的应用光伏发电并网接入在现代能源体系中发挥着重要作用。

它可以减少对传统能源的依赖,实现清洁能源的利用,减少二氧化碳排放,降低环境污染。

光伏接入工程设计方案

光伏接入工程设计方案

光伏接入工程設計方案一、緒言光伏發電是利用太陽能光線發電的一種清潔能源。

隨著清潔能源的發展和國家的政策支持,光伏發電接入工程愈發受到重視。

本文將以光伏接入工程設計方案為主題, 從接入點選擇、佈局設計、系統容量、系統結構、安全保護等多個方面進行詳細分析和研究,力求提供一個完善的工程設計方案。

二、選擇接入點光伏接入工程的接入點至關重要,合理的接入點選擇可以最大限度地提高系統發電效率。

通常情況下,我們可以根據光伏發電系統的要求,選擇以下幾個接入點:1.屋頂:屋頂是光伏發電系統最常見的接入點之一。

屋頂面積較大,沒有障礙物阻擋陽光,可以確保光伏板的最大發電效率。

2.地面:在無法在屋頂安裝光伏發電系統的場合,地面也是一個不錯的接入點。

地面的安裝方式有分為固定架和跟蹤架,具體選擇需要根據實際情況進行確定。

3.水面:在水面上接入光伏發電系統也是一個常見的方式。

水面空曠無障礙,适合大面积的光伏發電系統的佈局。

三、佈局設計佈局設計是光伏接入工程設計的重點之一。

通過合理的佈局設計,可以最大限度地提高光伏發電系統的發電效率,降低安裝和運維成本。

佈局設計主要包括以下幾個方面:1.陰影分析:在進行佈局設計之前,首先需要進行陰影分析。

透過陰影分析可以發現潛在的陰影問題,避免陰影對光伏板的影響,確保系統的正常運行。

2.間距設計:光伏板的間距設計直接影響到系統的發電效率,通常情況下,光伏板的安裝間距應該根據光照強度和陰影分析進行確定,確保每塊光伏板能夠充分吸收光線進行發電。

3.佈局布局:佈局布局是整個系統設計的重中之重,合理的佈局布局可以提高系統的發電效率,降低系統的建造和運維成本。

通常情況下,系統佈局需要根據地形、物體分佈情況、電纜走向等多個方面進行綜合考慮,確保系統的安全性和穩定性。

四、系統容量系統容量是光伏接入工程設計的重要參數之一。

合理的系統容量設計可以確保光伏發電系統的穩定運行,最大限度地提高系統的發電效率。

系統容量設計主要包括以下幾個方面:1.光照條件:系統容量的設計需要根據當地的光照條件進行確定。

光伏接入方案

光伏接入方案

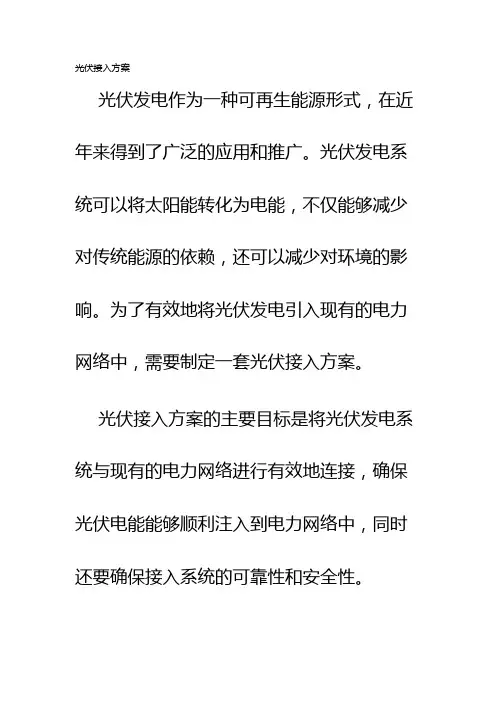

光伏接入方案光伏发电作为一种可再生能源形式,在近年来得到了广泛的应用和推广。

光伏发电系统可以将太阳能转化为电能,不仅能够减少对传统能源的依赖,还可以减少对环境的影响。

为了有效地将光伏发电引入现有的电力网络中,需要制定一套光伏接入方案。

光伏接入方案的主要目标是将光伏发电系统与现有的电力网络进行有效地连接,确保光伏电能能够顺利注入到电力网络中,同时还要确保接入系统的可靠性和安全性。

首先,一个可行的光伏接入方案应当考虑到光伏发电系统的容量和发电能力。

根据光伏电池的类型和数量,以及所处的位置和环境条件,可以确定光伏发电系统的容量。

然后,根据光伏发电系统每天预计的发电能力,可以确定光伏接入系统的额定功率。

这样可以保证电网能够处理和承受来自光伏发电系统的电能注入。

其次,光伏接入方案需要考虑到电网的稳定性和供电质量。

要确保光伏发电系统的电能输出与电网之间的匹配,需要引入光伏逆变器和功率调节装置,以实现对光伏发电系统的电能输出进行调节和控制。

光伏逆变器可以将光伏系统产生的直流电转换为交流电,并与电网同步运行,实现将光伏发电系统的电能注入到电网中的目的。

功率调节装置可以实现对光伏发电系统的输出功率进行调节,以实现光伏发电系统和电网之间的功率平衡,并确保供电质量的稳定性。

第三,光伏接入方案还需要考虑到电网的运行和维护。

为了实现光伏发电系统和电网的安全运行,需要在接入点处设置相应的保护装置和监测设备,以便及时检测和处理发生的故障和异常情况。

这些保护装置和监测设备可以帮助监测光伏发电系统的运行状态,并确保其与电网的安全连接,防止对电网的影响和损害。

此外,光伏接入方案还需要考虑到政策和法规的要求。

各个地区和国家针对光伏发电系统的接入都会有相应的政策和法规要求,如并网政策、发电补贴政策等。

光伏接入方案需要与当地的政策和法规要求相符合,以确保光伏发电系统的接入能够得到政府的支持和认可。

综上所述,一个完善的光伏接入方案需要综合考虑光伏发电系统的发电能力、电网的稳定性和供电质量、运行和维护要求,以及政策和法规要求等因素。

中南光电光伏发电接入系统方案

中南光电光伏发电接入系统方案

中南光电分布式光伏发电接入系统方案合肥供电公司电力经济技术研究所二〇一三年四月审批:审核:编制:1.工程概况合肥中南光电有限公司位于合肥市肥东新城经济开发区和平路7号,总用地面积约70亩。

该公司主要经营范围是太阳能单晶硅棒、硅片、电池片组件、太阳能光伏系统工程、太阳能电池控制等太阳能系列产品的研发、生产、销售和施工服务。

生产厂房于2009年9月建成投产。

该厂区现建设有1座10kV环网柜。

该环网柜采用压气式负荷开关,一进三出,保护采用熔断器保护。

环网柜电源“T”接在110kV店埠变10kV19开关二水厂线公用线路上,安装630kVA、200kVA变压器各一台,电压等级为10/0.4kV。

合肥中南光电有限公司厂区共计2栋厂房和1个办公楼屋顶建筑面积约20000m2。

本工程计划在屋顶安装6120块245w/块太阳能电池组件,设计按每20块组件组成一串,每10或11串接入一个汇流箱,每10个汇流箱接分别入3台直流柜,经3台阳光电源生产的500kW逆变器逆变为交流270V,经1台1000kVA的双分裂变压器及1台500kVA的双绕组变压器升压至10kV,接入厂区本期工程建设的配电房的10kV母线。

总装机容量1500千瓦,采用用户侧并网方式。

计划于2013年10月建成投运。

2.建设必要性太阳能发电是绿色、环保、清洁、可再生能源,有利于节约煤炭资源,符合国家产业政策。

本工程利用厂房屋顶建设光伏发电示范项目,建成后可就近向合肥中南光电有限公司厂区供电,能有效利用资源和保护环境,经济、社会、环境效益显著。

因此,本工程的建设是必要的。

3、接入系统1)电厂定位根据电力平衡,本工程定位为用户侧并网太阳能电站,所发电力在合肥中南光电有限公司厂区内就地消化。

2)主要技术原则(1)本工程接入系统方案应以国家电网公司分布式光伏发电接入系统典型设计、合肥电网现状及规划接线为基础,并与合肥中南光电有限公司厂区内部供电规划相结合。

接入系统方案应保证电网和电厂的安全稳定运行,技术、经济合理,便于调度管理。
