植物种植设计施工图
专类园种植施工图设计

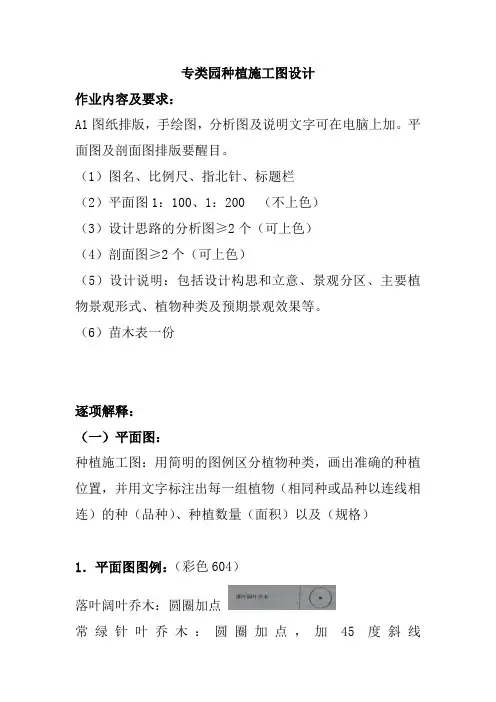

专类园种植施工图设计作业内容及要求：A1图纸排版，手绘图，分析图及说明文字可在电脑上加。
平面图及剖面图排版要醒目。
（1）图名、比例尺、指北针、标题栏（2）平面图1：100、1：200 （不上色）（3）设计思路的分析图≥2个（可上色）（4）剖面图≥2个（可上色）（5）设计说明：包括设计构思和立意、景观分区、主要植物景观形式、植物种类及预期景观效果等。
（6）苗木表一份逐项解释：（一）平面图：种植施工图：用简明的图例区分植物种类，画出准确的种植位置，并用文字标注出每一组植物（相同种或品种以连线相连）的种（品种）、种植数量（面积）以及（规格）1．平面图图例：（彩色604）落叶阔叶乔木：圆圈加点常绿针叶乔木：圆圈加点，加45度斜线竹林：片植云线落叶灌木：圆圈加点常绿灌木：圆圈加点，加45度斜线灌木（片植）：云线（填充）地被：云线填充藤本：云线2．平面冠幅大小的确定根据设计人员对苗圃出圃苗木的要求来画。
乔木：3~4m小乔（及窄圆锥形的针叶树）与大灌：1.5m小灌木：1m3．标注引线：左、右一致对齐，上、下一致对齐。
每一边引线要求一致。
（附图：1专类园）数量标注：乔灌木用株数（10株），地被用面积（10m2）。
4.施工网格线:找一个点为放线基准点，每隔10m进行放线画施工网格。
5．苗木与硬质的水平距离：参照公园设计规范（CJJ48-1992）与道路相距≥0.5m，离建筑红线≥1m绘制种植施工图的步骤：种植设计图完成以后，1．用草图纸覆盖于种植设计图上绘植物，图中树木的位置，即定植点不能移动，树木的冠幅按苗木出圃时的冠幅绘制。
设计图上所有植物都绘制完了就可撤走种植设计图。
这时施工图上树木冠幅比设计图上的小，图纸上的植物景观就显得稀疏，为了尽快的发挥近期的植物景观，就需要增加植物数量，以数量的多来弥补冠幅的小，以达到近期理想的景观效果。
2．填充树：为了尽快发挥近期的植物景观效果，就需要在刚从设计图上绘下的缩小了冠幅的树木——称其为保留树，在保留树的周边添加树木，这些添加的树木称为填充树。
项目3——任务3植物种植图的绘制(精)
项目3 ：园林施工图绘制任务3 ：植物种植图绘制植物种植平面图绘制一、课前准备1、总平面图2、A3图框3、植物材质二、导言——任务提出现在城市绿化覆盖面特别广，大到一个城市，小到一家单位，一个家庭，本次课，我们来学习植物种植图的绘制。
（如图1）三、任务分析我们还是先分析一下本次任务。
首先整体分析：整体包括A3图框、一张绿化平面图、文字说明、比例尺、植物图例绿化平面图显然是重点，再把它分解，都包含哪些园林要素？（提问、讨论）园路、小广场、铺装、花架、花坛、植物（树、灌木、模纹）、标注。
因此，此图的绘制就转为这些要素的分别绘制。
四、任务实施1、打开单位绿地平面现状图。
2、设置绘图环境3、图层编辑新建图层：园路（小广场）、铺装、小品（花架、花坛）、植物（树、灌木、模纹）、标注；图层颜色、线型、宽度设置4、绘制主路(包括广场)（1）距离交叉口14800 ，多线绘制主路提问讨论：多线画双线，能画三条线，甚至更多线吗？？知识点1：格式——多线样式主要步骤：A.绘图—多线（对正：下；比例：3000；样式：12）捕捉自：@-14800,0 正交，输入距离：12000；捕捉到垂足点完成。
B.分解多线；C.镜像右侧多线到左侧；D.绘制小广场圆半径3000。
E.大广场（关键找圆心）：a.辅助线—直线（捕捉自@18300，0）；延伸b.圆半径6000c.偏移2000（2）绘制曲路样条曲线做中线，偏移有偏差, 思考考虑换种方法？知识点2：复制：输入距离1100（3）绘制踏步样条曲线做中线轨迹，做矩形踏步块矩形@400,1200；创建块知识点3：绘图——点——定距等分步骤：a.选择对象：绘制的样条曲线轨迹b.指定线段距离或块：块c.输入块名：d.是否对齐：ye.指定线段长度：600（1）花坛的绘制偏移，修剪正六边形，阵列多段线，对象追踪，偏移，镜像（2）花架的绘制a.矩形画3000,200的花架条；b.阵列，项目总数项目间的角度15,11c.偏移出花架梁d.修剪e.藤本植物绘制f.修剪6、填充铺装不同道路、广场进行不同的铺装填充7、植物的绘制（1）行道树的绘制绘图——点——定距等分（书p94）注意树的种植点（圆心）位置（2）灌木丛的绘制修订云线——弧长设置（3）模纹的绘制多段线、圆等8、标注9、方格网10、知识点4：打印输出五、学生实训练习学生按照老师示范步骤进行练习。
.植物种植设计施工图
植物种植设计施工图植物种植设计施工图是植物种植施工、工程预结算、工程施工监量和验收的依据，它应能准确表达出种植设计的内容和意图。
然而，在我国园要植物设计施工图制图方面还存在按图施工的可操作性不足，施工员难以理解设计意图，施工无法完会达到要求等问题。
本文探索如何在设计图纸中清楚地表达设计的思想、施工方法和后续养护管理要求等，使其更具科学、合理性与可操作性。
1、植物种植设计施工图的常见问题1.1缺少对现状植物的表示植物种植范围内往往有一些现状植物，从保护环境的角度出发，应尽量保留原有植物，特别是古树古木、大树及具有观赏价值的草本、灌木等。
设计者往往只在施工图中用文字说明而没有图示现状植物，使施工图的准确性不高和可操作性不强，有些甚至连说明都没有，最后导致错伐植物，破坏环境。
1.2、图纸不全，图纸内容过于简单建筑制图规范对建筑施工图中的总平面图与施工大样图分别有严格的规定，图纸的索引关系清晰，许多植物种植设计者能参照建筑制图规范进行制图，设计文件完整可靠（如对在同一组群内要求的苗木高度不一，同一种植物在不同位置种植时的苗木规格、整形形式和施工技术要求不同等问题，用大样图图示清楚或在平面图中用文字标注说明），但还有一些是一图了事--只有一张植物种植设计总平面图，没有大样图，图中的内容表达不清，施工人员无法完全理解设计意图，现场施时临时更改设计的情况很普遍1.3、文字标注不准确植物种植设计图普遍采用特定的图例表示各种植物类型，用文字（或数字编号）标注说明植物名称，而对不同种植点的植物规格要求、造型要求和重要点位的坐标等普遍都没有标注，造成按图施工的可操作性不强，往往需要设计人员亲自选苗、到现场指导和定点放线，才能达到设计要求。
这不利于分工合作，造成人力资源的浪费。
1.4、苗木表内容不统一由于植物的有生命性特点，同一种植物的生长状况，形状姿态，人工整形修剪形式不一，所营造出来的景观有异，施工技术、养护要求和工程营造也不同。
园林种植施工图
四、植物种植图识读
① 读图时先要结合种植设计总平面图，仔细阅读种 植设计说明，整体了解种植设计的依据及配置的 丰富度，掌握植物选择和土壤改良的基本要求。
② 结合种植设计图样，查看植物标注，熟悉植物名 称、数量和所在的位置等。
③ 详细阅读植物苗木表，弄清植物的种类、名称、 规格、数量、种植密度和种植的主要措施等。
目录
• 一、园林种植施工图要 求
• 二、常见问题
• 三、种植设计施工图的 内容
• 四、种植施工图识读 • 五、案例解读
一、园林种植施工图要求
种植设计施工图要求图面清晰、明了、直接、 准确。植物的平面图案不宜过于复杂二、常见问题
五、案例解读
① 种植设计说明书 ② 种植设计总平面图及植物苗木表 ③ 局部详图（包括平面详图及立面图）
出入口一植物种植图及详图 出入口二植物种植图及详图 观景平台植物种植图
种植设计说明书
种植设计说明书
种植设计总平面图 及苗木表
缺少对现状植物的表示 图纸不全，图纸内容过于简单 文字标注不准确 苗木表内容不统一
三、种植设计施工图的内容
种植设计图是种植施工的依据，应包括种植设 计平面图、立面图、局部剖面图、种植设计说明 书等图纸与文字内容。种植设计平面图中应明确 表示出植物的平面位置或范围、详尽的尺寸、植 物的种类和数量、苗木的规格、详细的种植方法 等。局部细节(如种植坛或植台)应有详图。平面 图表达不明确、含混的地方，应画种植设计立面 图或剖面图。
植物种植设计说明
植物种植设计说明本设计说明依据国家及地方的有关园林绿化施工的各类规范，规定与标准。
1.现有植物的保留与保护。
1.1施工前应在本设计中植物保留区标明需保留的植物并采取保护措施。
1.2未经设计师对可能侵蚀部分的审核确认，不许再植物保留区挖掘、排水和其它任何破坏等。
1.3在建筑对保留植物可能造成影响的情况下，应在施工前与设计师确认。
2.绿化地的平整，构筑与清理2.1首先对土壤进行粗整，清楚土壤中的碎石，杂草/杂物等。
2.2按城市园林绿化规范规定在10cm以上，30cm以内平整绿化地面至设计坡度要求，平面绿化地平整坡度控制在2-2.5%。
3.土壤要求3.1土壤应疏松湿润，排水良好，PH值5-7。
含有机质的肥沃土壤。
3.2对草坪，花卉种植地应该基肥，翻耕25-30cm，楼平耕细，去除杂物，平整和坡度符合设计要求。
3.3植物生长最低种植土层厚度应符合下表规定：园林植物种植必需的最低土层厚度种植类型草本花卉草坪坡度小灌木大灌木浅跟乔木土层厚度(cm) 30 15-30 45 60 90 深根乔木1504.树穴要求4.1树穴应根据苗木根系，土球直径和土壤情况而定，树穴应垂直下挖，上口下底规格应符合设计要求及相关的规范。
4.2树穴要比根系球大出30cm以上，并要加上20公分厚的有机肥，以使苗木栽植完成后迅速恢复成长。
5.基肥确定基肥：建议依实选用以下基肥施用，施钱须经业主和景观设计师认可.5.1垃圾堆烧肥：利用垃圾焚烧场生产的垃圾堆烧肥过筛，且充分腐熟和施用。
5.2堆腐蘑菇肥：用蘑菇生产厂生产所剩的废蘑菇种植基质掺入3%-5%的过磷酸钙后堆腐，充分腐熟后施用。
5.3其它基肥或有机肥，必须经该工程施工主管单位同意后施用，用量依实而定。
要求施工种植前必须依实施足基肥，弥补绿化地瘦瘠对植物生长不利影响，以使绿化尽快见效。
必须依据当地园林施工要求和规范。
6.除虫杀虫剂如需用，则必须符合所有国家和地方要求。
7.苗木要求7.1严格要求苗木规格购苗，应选择枝干健壮，形体优美的苗木，苗木移植尽量减少截枝量，严禁出现没枝的单干苗木，乔木的分枝点不少于四个，树型特殊的树种，分枝必须有4层以上。
第五章 园林植物种植施工图
第五章园林植物种植施工图第一节园林植物种植施工图的作用与绘图内容一、作用植被是构成园林的基本要素之一，园林植物种植施工图是组织种植施工和养护管理、编制预算的重要依据。
二、园林植物种植施工图的主要内容园林植物种植施工图是表示植物位置、种类、数量、规格及种植类型的平面图，主要内容包括：坐标网格或定位轴线；建筑、水体、道路、山石等造园要素的水平投影图；地下管线或构筑物位置图；各种设计植物的图例及位置图；比例尺；风玫瑰图或指北针；主要技术要求及标题栏；苗木统计表；种植详图等。
第二节园林植物种植施工图绘图步骤一、选择绘图比例和图幅，画出坐标网格，确定定位轴线。
二、以园林设计平面图为依据，绘制出建筑、水体、道路、山石等造园要素的水平投影图，并绘制出地下管线或构筑物的位置，以确定植物的种植位置。
其中水体边界线用粗实线，沿水体边界线内侧用一细实线表示出水面，建筑用中实线，道路用细实线，地下管道或构筑物用中虚线。
三、绘制种植植物图例1．自然式的种植图，宜将各种植物按平面图中的图例，绘制在所设计的种植位置上，并以圆点表示出树干的位置。
树冠大小按成龄后冠幅绘制。
为了便于区别树种，计算株数，应将不同树种统一编号，标注在树冠图例内（采用阿拉伯数字），如图5-1所示。
图5-1 自然式种植平面图2．规则式种植图，对单株或丛植的植物宜以圆点表示植物的种植位置，对蔓生可和成片种植的植物，用细实线绘制出种植范围，草坪用小圆点表示，小圆点应绘制得有疏有密，凡在道路、建筑物、山石、水体等边缘处应密，然后逐渐稀疏。
对同一树种在可能的情况下尽量以粗实线连接起来，并用索引符号逐码种编号，索引符号用细实线绘制，圆圈的上半部注写植物编号，下半部注写数量，尽量排列整齐使图面清晰，如图5-2所示。
图5-2 规则式种植平面图四、编制苗木统计表在图中适当位置，列表说明所设计的植物编号、树种名称、拉丁文名称、单位、数量、规格、出圃年龄等。
如表5-1所示为图5-1所附苗木统计表，表5-2所示为图5-2所附苗木统计表。
园林种植施工图常见问题浅析
林种植施工图常见）礴蜥引言：无论是地产项目还是市政项目，种植设计作为其中的一环，都是十分重要的。
而植物种植施工图作为指导绿化施工人员从选苗选型、进场验收、定位放线、栽植施工的重要依据，也越来越受到甲方单位和施工单位的重视。
但是由于受到多种因素的影响，种植施工图并不像园建或结构施工图那样规范，植物设计师在绘制过程中往往存在图面表达不清晰、品种数量标注不完整、苗木表信息不全、无法定位放线等问题。
因此，针对这些在工作中常见的问题进行归纳分析，可以有效的提高种植施工图绘制的效率，通过图纸能够清晰明了地传达植物设计师的设计意图，在实际工作中具有现实意义。
1.种植施工图存在问题1.1 种植说明套用种植说明内容一般包括项目简介、施工法规依据、具体施工注意事项等内容,由于与园建、结构说明不同，种植说明的项目针对性相对较少，大部分内容是通用施工流程和栽植苗木的注意事项，所以往往设计师并不会针对种植设计说明做详细的检查，通常做一个说明文字模板来套用。
其中最常出现的问题是法规条款更新不及时，法规名称书写不规范，针对本项目的相关法规较少。
再有就是在施工注意事项中应该包括对土壤情况、选苗规格、树穴要求、水肥管理、修剪方式、栽植密度等内容，如果是滨水或山体这种特殊场地的绿化还需要补充有针对性的栽植施工做法，来方便指导后期绿化施工。
1.2 植物材料表信息不全植物材料表也叫苗木表，根据表上所罗列出的内容，指导施工单位进行工程造价计算和苗木采购（张莉，2003）[1]o这就要求植物材料表上的内容一定要详实准确。
由于植物材料不同于其他园林设计材料，有着很强的地域性，往往同一种植物在不同的地区长势和规格并不同，所以要根据项目地的实际情况选择合适的品种和规格。
通常植物材料表最大的问题是品种不准确和规格不匹配。
这是由于设计师没有充分了解项目所在地的环境特点，没有选择合适的品种。
1. 3苗木规格与实际不符苗木规格信息一般包括胸径或地径、株高、冠幅、分枝点等内容，要做到相关数据相互匹配，避免选择的树形不好看。
园林植物种植设计的程序及图纸表现课件
5.2.2种植设计图的类型
种植设计平面图
1、在种植设计平面图中应标明树木的准确位置、树 木的种类、规格、配置方式等。
2、当植物种类及数量较多时，可分别绘出乔木、灌 木、草本的种植图。
3、根据植物的种植形式有以下三种标注方式 ：
种植设计要与场地规划同时进行，按一定 的程序步骤进行。
5.1.1现状调查与分析
获取项目信息 （1）委托人对项目的认知程度和具体要求 （2）委托方提供的图纸资料 ：
测绘图（规划图）；现状树木分布位置图；地 下管线图；气象水文资料；地质土壤情况；地域特 色、民风民俗等。
5.1.1现状调查与分析
现场踏勘 （1）核对、补充所收集的图纸资料 （2）把握场地的感觉、场地与周围区域的关
（3）植物的种植修剪和造型代号可用罗马数字：Ⅰ、Ⅱ、 Ⅲ、Ⅳ、Ⅴ、Ⅵ…，分别代表自然生长形、圆球形、圆柱 形、圆锥形……等。
5.2.2种植设计图的类型
点状种植的标注
点状植物的两种表示方法
5.2.2种植设计图的类型
片状种植的标注
（1）片状种植是指在特定的边缘界线范围内成片种 植灌木和地被植物（除草皮外）的种植形式。
3、大面积的施工图网格放线用基准点或基准线放线定点。
5.2.2种植设计图的类型
植物种植设计立面图
立面图主要在竖向上表明各园林植物之间的 关系、园林植物与周围环境及地上、地下管线设 施之间的关系等。
5.2.2种植设计图的类型
植物种植详图
表示种植平面图 中的某些细部尺寸、 材料和做法等，图 的比例尺通常为 1：20～1：50。
1 PG1 2 PD1
片状种植苗木名录表
园林(景观)施工图读图
本项目的任务
1.施工识图的作用意义（讲解） 2.施工识图的方法（结合案例讲解） 3.施工识图训练A（填空练习） 4.施工识图训练B（施工放样或工程分项） 5.评点总结布置课后任务
园林学习网
教学过程
园林学习网
3）.施工图的作用
1）工程施工与管理依据 2）编制工程概预算依据 3）编制施工组织设计依据 4）竣工图绘制依据
园林学习网
2.施工识图方法
1）识图的一般原则 A.总体了解 一般是先看目录、总平面图和施工总说明， 以大致了解工程的概况，如工程设计单位、建 设单位、新建房屋的位置、周围环境、施工技 术要求等。
城 市 预 留 用 地
临 街 人 行 道
红瑞木(7) W=0.8 H=1.0 灯台树(1)D=12cm 黄杨球(34)W=0.8
垂柳(1)D=12cm 方亭 油松(3)H=4.0-4.5cm
中心广场
白蜡(12)D=8cm
白蜡(32)D=6cm 白蜡(6)D=6cm
胶东卫矛平剪(200m2)H=0.6
1:15 冰裂花岗岩组合铺装剖面 1:15
条石铺装剖面
1:15
机刨板汀步剖面 1:15
园林学习网
青石板汀步剖面 1:15 碎石与其他铺装组合 1:15
花岗岩板铺装剖面图 1:15
园林学习网
花岗岩边石（500*100*200） 30厚1:2水泥砂浆 100厚C10素混凝土 80厚级配砂石（95%密实度） 素土夯实 SB砖（200*100*60） 30厚1:2水泥砂浆 100厚C10素混凝土 150厚级配砂石（95%密实度） 素土夯实 卵石（D=20-30cm） 50厚1:2水泥砂浆 100厚C10素混凝土 150厚级配砂石（95%密实度） 素土夯实
绿化工程施工图说明
——常绿阔叶树保持基本树冠形，收缩树冠，正常季节种植，疏剪树冠总量1/3—3/5，保留主骨干，截去外围枝条，疏稀疏冠内膛枝 本图为南通经济技术开发区苏通大桥北连接线道路外侧绿化工程(A)标段施工图。 多留强壮萌生枝，摘除大部分树叶。（正常季节种植取前值，非正常季节种植取后值）。 1、本绿化工程是依据甲方批准的方案，并结合当地的绿化植物材料情况进行施工图设计。 ——花灌木修剪，以疏剪老枝为主，短截为辅。 2、园林植物材料的种植工作，应在种植季节进行，非种植季节的特殊种植必须有相应的技术措施保证方可进行。另外，园林植物的种植工作， ——攀援和藤本植物可剪去枯死、交错枝、横向枝等，促进发新枝攀援或缠绕上架。 还应在主体工程、地下管线及道路、水体等工程完成后方可进行。 （3）苗木种植的质量应符合下列要求： ——种植应按设计图纸要求核对苗木品种、规格及种植位置。 3、规格注释： ——规则式种植应保持对称平衡，行道树或行列式种植树木应在一线上，相邻植株规格应合理搭配，高度、胸径、树形近似，种植的 高度：指苗木根颈至最高生长点之间的垂直距离。 应保持直立，不得倾斜，应注意观赏面的合理朝向，应在栽植现场确定树木的栽植朝向的技术问题。 胸径：指苗木自地面至1.3米处树干的直径。 干径：指苗木自地面至0.3米处树干的直径。 ——自然式种植要求树形整齐，高低搭配，有群体效果。种植的树木尽量不要在一直线上，平面可采用不等边三角为母题进行组合， 蓬径：指苗木修剪后冠丛正投影的最小直径（在种植时苗木经正常修剪后，以树干为中心，至少六个不同方向[不同方向夹角45-60度] 的树木应注意其最佳观赏面朝向外。孤植树木应冠幅完整。 垂直正投影的最小枝冠直径。） ——珍贵树种应采取树冠喷雾，树干保湿和树根喷布生根激素等措施。 ——种植时，根系必须舒展，填土应分层踏实，种植深度应与原种植线一致。竹类可比原种植线深5—10CM。 4、本工程技术规范采用： 《城市绿化工程施工及验收规范》 《江苏省园林植物栽植技术规程（讨论稿）》 ——大乔木和珍贵树木在种植后必须设立支撑。支柱应牢固；树木绑扎，不可伤及树皮，影响树木生长，在绑扎物与树干接触处用橡 《江苏省园林植物养护技术规程》 《城市道路绿化规划与设计规范》 用保护，绑扎可用杉木桩（8CM直径）井字形固定支撑；高大乔木（如银杏）要求用钢索拉结固定。绑扎后树木应保持直立。 《江苏省绿化工程质量评定标准（讨论稿）》 ——胸径5CM以上的乔木，种植后在主干和一、二级主枝用草绳或新软性保湿材料密密卷缠，保护主干和主枝，缠干要整齐等距。成 5、竖向、土壤要求 后一年清除，保持树干整洁。 （1）绿地绿地竖向坡度大于1%以利于地表排水。 ——每株乔木种植时需设抽水管一根，透气管三根，（透气管需用直径10CM的长条网带内置O2-3的碎石，下部）触及树穴底部，上 （2）绿地竖向标高以人行道外为0.00，绿地低3CM,等高距为30CM。 部露出土壤。 （3）现场地形平整，清理建筑垃圾（也可将渣土深埋至种植土表面2米以下），回填土方，土方采用优质种植土，处理好绿地和铺装的收 8、大树移植 边，使其衔接顺畅。 ——移植胸径20CM以上的落叶及胸径15CM以上的常绿树，应属大树移植。 （4）不利于植物生长的土壤，应用种植土进行局部或全部更换，种植土应符合相应的质量要求。 ——移植前大树应切根并修剪，切根并修剪应分一至二年进行。 （5）各类植物需要完全客土（客土以下为普通土壤）。所谓客土，即栽植树木时填入树穴中有利于树木生长且不混杂瓦砾等有害物质的土 ——大树移植盘根或土球按干径的6—8倍作为根系或土球直径。 壤，草坪等地被植物需要客土10cm厚，灌木类为30cm厚，中高树木为60cm厚，普通绿地为30-40cm厚，土壤透水性、酸碱性 等物理、化学特性需改良，应按技术要求做，栽植时还应适当施肥，喜酸性花灌木需至少保证50CM深优质肥沃酸性土壤。 ——移植时对树木应标明主要观赏面和树木的阴阳面，种植时应严格按原生长方位种植。 （6）绿地与硬质铺装交接处需开凹槽防止绿地泥土冲刷铺装道路，栽植苗木的林缘挖槽以利排水，同时减少病虫害。 ——大树移植后，必须设立支撑，防止树身摇晃。 （9）胸径大于10公分的乔木按树穴1:2拌入营养土。 9、植篱、草坪、花卉和地被植物种植 ——整形的灌木篱，其修剪平面图案及修剪高度应按图纸要求做，要求修剪成平整、饱满的植篱，并按平面图案和竖向地势起伏，修 6、植物材料的质量要求、规格说明 绿篱图案。 （1）生长茁壮，树形端正，冠形丰满。 ——草坪建植分种子和营养体繁殖两种，可依具体情况选用。（一般绿化施工图中空白处为草坪。） （2）具有发达的根系，带土球材料符合相关要求。 ——草坪建植需要有完善的排灌设备，保证草坪生长良好。 （3）无一般病虫害、草害，严禁出现检疫性病虫害及杂草。 （4）球形大花灌木要求不脱脚，离根颈30CM处高度需枝叶茂盛；小花灌木则要求全株不脱脚，离根颈10CM处高度需枝叶茂盛。 ——花卉及地被要求同一品种株高、花色、冠径、花期无明显差别，根系完好、生长旺盛，无病虫害及机械损伤。花卉在绿地中的有 （5）花卉苗应茁壮，发育匀称，根系良好，无机械损伤。 应保持在40天以上。 ——花卉及地被的株行距应按植株高低、分蘖多少、冠丛大小决定，以成苗后不露地面为宜。 （6）攀援植物要求有健壮主蔓和发达根系，年龄在二年以上的苗木。 ——乔灌木与地下管线的最少水平间距要求满足：乔木1.0—1.5米；花灌木0.8—1.2米。如与市政管线发生矛盾，按实际情况调整乔 （7）苗木任一立面相对于该植株的自然完整形态的整体缺损不得大于10%。 的种植点位置。 （8）所有规格要求都是种植后修剪完的尺寸要求。 10、其他 7、苗木种植要求 ——树木的成活率和保存率不得低于规范要求。 （1）苗木的挖掘及装运要求： ——苗木品种如需变动，应按设计苗木的大小及特性进行更换、或与设计人员协商。 ——起挖乔灌木的土球或盘根应符合相应的规范要求。竹类起挖必须选二年生母竹，来鞭40—50CM，去鞭80—90CM。 ——苗木装运应轻抬轻卸，保证土球不破碎，根盘无擦伤，裸根根系不损伤。 ——花卉及地被的株行距应按植株高低、分蘖多少、冠丛大小决定，以成苗后不露地面为宜。 （2）苗木种植前应对苗木树冠进行修剪： ——图纸未详之处，请按有关施工规范及工程验收标准施工。 ——用作行道树的乔木，定干高度宜大于3米，第一分枝点一下侧枝全部剪去，分枝点以上枝条酌情疏剪或短截。 ——本施工图绿化设计如与现场不付应依实际调整。 ——高大落叶乔木应保持原有树形，适当疏枝，对保留的主侧枝应在健壮芽上短截，剪去1/5—1/3枝条。 ——绿化施工图中网格方向同城市坐标系，5MX5M每格。 ——常绿针叶树不宜修剪，只剪除病虫枝、枯死枝、生长衰弱枝、过密的轮生枝和下垂枝。
一套完整园林景观绿化施工图(园林土建、节点小品、植物种植和水电图)
一套完整景观绿化施工图（园林土建、节点小品、植物种植和水电图）景观施工图分土建、植物、水电三个部分。
一般参加工作绘制施工图是从土建开始画起到，如果你的专业是园林或相关专业，学习过植物、对植物的习性有所了解，可以尝试做植物配置。
园林景观施工图分类：园林土建施工图：目录、设计说明总图部分：总索引图：把整体分为几大块，标好索引，为后面分区图详细标注作指引，若项目面积比较小，可不用做分区索引，直接在总图里详细标注。
竖向设计图：为高程施工依据，只要把大部分的标高标出来就好了，台阶走向，大的排水坡度。
有的小细节可以在详图，如台阶，只标上下两端的标高，中间梯步可以不用标，或在详图标，以如花池，只标花池所在地面的标高，而花池有多高可以在花池详图里标。
定位图：一般为方格网放线，在主要角点位置标出坐标即可，如花架位置定位只标一角或两角的坐标，其他的角可以根据花架尺寸来定位。
尺寸放线图：除了定位坐标外，剩下就由尺寸来完成放线，总的来说，定位图标大方位，定大位置，而尺寸放线图标小细节。
铺装设计图：对总体铺装设计布置，什么地方面是什么铺装，一一在平面图标出来，作为后面铺大样的索引。
总图通常情况下有这些，遇到特殊的项目还可适当加其他的图类。
详图部分：分区详图：大面积的项目，在总平面图不好标注的情况下要分区标注，让图纸标注清晰明白。
一般标尺寸、小品位置。
小品详图：平面、立面、剖面、平立剖面中比较细的节点要放大来标注，基础做法等，还附上简单的说明（不好用图纸来表达的情况下）。
铺装大样：铺装平面图，铺装断面图，纹理样式、铺法、规格大小、材料等都要标注。
植物施工图：目录、设计说明、苗木表总索引图：植物和大部小品建筑物标注出来。
植物放线图：一般是方格网放线、定位大乔木和灌木色带大体位置，标坐标。
乔木平面图：把灌木隐藏、只留乔木，标注植物名称、数量等信息。
灌木平面图：把乔木隐藏，只留灌木，标注植物名称、面积或数量等信息，有的植物布局比较拥挤，还要把地被植物单独做一张平面图。
植物种植设计施工图的探索
植物种植设计施工图的探索随着生态园林和绿色建筑的发展，植物种植设计在我们的生活和工作中变得越来越重要。
而在植物种植设计中，施工图的设计与绘制又是关键的环节。
本文将探讨如何根据不同的环境和条件进行植物种植设计及施工图的绘制。
我们来解析植物种植设计施工图中的一些常见术语。
设计概念是指在整个设计中，设计师所要表达的思想和创意。
布局设计是指对植物种植的空间布局和排列进行规划，包括场地的分析和利用，植物群落的构建等。
植物选择是指根据设计要求和环境条件，挑选适合的植物种类和品种。
在进行植物种植设计时，我们需要根据不同的环境和条件来确定设计原则。
生态适应性是指植物在特定环境下的生长状况和生存能力，因此在选择植物时，我们需要考虑其对环境的适应性以及生态功能。
经济效益是指植物种植设计不仅要满足生态和美学需求，还需考虑其经济效益，如后期维护和管理成本等。
美学效果是指植物种植设计应创造出优美的景观效果，提升环境的品质和吸引力。
接下来，我们来看看植物种植设计施工图的绘制要点。
需要进行场地规划，包括场地的分析和利用，地形地貌的处理等。
选择合适的植物种类和品种，根据设计理念和环境条件进行挑选。
再次，进行土壤改良，包括土壤质量的分析和改善，为植物提供良好的生长环境。
施工过程中需要注意植物种植的质量和效果，以及后期的维护和管理。
为了更好地说明植物种植设计施工图的实践应用，我们结合具体案例进行分析。
例如，某城市公园的植物种植设计施工图，在设计师的巧妙布局下，各种植物合理分布在公园中，既满足了生态适应性，又达到了美学效果。
同时，设计师还考虑了经济效益，选择了一些易于维护和管理且具有经济价值的植物。
当然，每个案例都有其独特之处，我们需要根据实际情况进行分析和总结。
在植物种植设计施工图的实践中，我们也可以借鉴国内外先进的经验和做法，不断完善和提高自己的设计水平。
植物种植设计施工图是植物种植设计中的关键环节，我们需要充分理解相关术语，根据不同的环境和条件来确定相应的设计原则，并掌握施工图的绘制要点。
种植施工图
2．种植施工图（1）平面图①在图上应按实际距离尺寸标注出各种园林植物品种、数量。
②标明与周围固定构筑物和地上地下管线距离的尺寸。
③施工放线依据。
④自然式种植可以用方格网控制距离和位置，方格网用 2 米 x2 米一 10 米x10 米，方格网尽量与测量图的方格线在方向上一致。
⑤现状保留树种，如属于古树名木，则要单独注明。
⑥图的比例尺为 1:100 --:500 o （2）立面、剖面图①在竖向上标明各园林植物之间的关系、园林植物与周围环境及地上地下管线设施之间的关系。
②标明施工时准备选用的园林植物的高度、体型。
③标明与山石的关系。
④图的比例尺为 1:20- 1:50.（3）局部放大图①重点树丛、各树种关系、古树名木周围处理和覆层混交林种植详细尺寸。
②花坛的花纹细部。
③与山石的关系。
（4）作法说明①放线依据。
②与各市政设施、管线管理单位配合情况的交代。
③选用苗木的要求（品种、养护措施）。
④栽植地区客土层的处理，客土或栽植土的土质要求。
⑤施肥要求。
⑥苗木供应规格发生变动的处理。
⑦重点地区采用大规格苗木采取号苗措施、苗木的编号与现场定位的方法。
⑧非植树季节的施工要求。
（5）苗木表①种类或品种。
②规格、胸径以厘米为单位，写到小数点后一位；冠径、高度以米为单位，写到小数点后一位。
③观花类标明花色。
④数量。
(6）预算根据有关主管部门批准的定额，按实际工程量计算，内容包括：①基本费。
②不可预见费③各种管理、附加费。
④设计费。
重庆园博园山体种植施工图设计探索
度 变化大 ，采 用传 统的种 植施 工图设 引 的 表达存 在植物 数 量统 计和种植 定位 与 现 场实际 误差 较大 的问题 。 以重庚 固博 园 山体区 种植 设计 为倒 ．通过 分析 山地
城 市地形 特点 和传 统种植 施工 图设 计表
达 中存在 的不 准确 性，探 讨山 地片 状种 植 设计施 工 圈的裘 达方法 提 出了植 物 计 赶 时根 据 坡度 的 不 同乘 以 不 同的 系
面层次关系 ；总 图上还应标 出设计场地与周 纸表达，偶有靠微地形来体现地形起伏变化的 边 的道路 建筑 等相互关系 ；标 出主要精点 园林项目在计量＿的涣差也不大。山地园林种 卜
／风景西林２ ¨年增珊。 ｏ ２
植施工图中
出 中指 景观效果） 验收时．施工图纸应作为验收的依 设计施工 图要绘 出栽植范 围边界线 ，标 明植
重庆 园博 园山体 种植施 工图设计 探索
Ｃｏｎ ｔｕｃｉ ｓｒ ｔｏｎ Ｄｏｃ ｕｍ ｅ ｔＤｅ ｉ ｆｔ ｅ Ｈｉｓｄ ｎ ｓｇｎ ｏ ｈ ｌ ｉｅ ｌ
Ｖ ｇ ｔｔ ｎａ ｈ ｔ ｄｔ ｎＣｈｎ Ｃ ｏ ｇ ｉｇ ｅ ｅａｉ ｔ ｅ８ｈＥ ｉｏ ｉａ（ｈ ｎ ｑｎ ） ｏ ｔ ｉ
数 ．以绝 对坐 标建 立坐标 体系 和放 线网
笔者在工作中发现 ，由于山地圆林在地 密度 ；灌木层可根据没计品种的多少和栽植 形上具有特殊性，常规的种植施工图表达方 方式表现在乔木分图或地被分图上
式岛在植物数越统计 、种植定位上出现较大
植物 配置详圈设 汁中的重要景观节点和
的误差 ，直接影响建成后的景观嫂果．不能 重点的植物群落景观可进行详图设计。在详 准确表达设计意图。因此．根据地形的不同 图中将准确 地定位并标 明每株植物 的名称 、 确定不同的植物数量统计、种植定位方祛尤 规格、栽植 间距等，同时还通 过植物立面 图 为重要 来表达各植物群落的立面空间关系。 植物故线圈是为准确的对所设计的植物
植物施工图,扩初图纸暂行要求
植物施工图纸设计要求（暂行）一．植物种植设计说明1.遵守植物种植规范及要求,其中包括覆土厚度、种植穴规格、大树移植技术、树木与地下管线及其他设施距离。
（详细内容参见园林建设工程中卷）2.植物种植材料明细表（包括植物材料规格，数量，具体植物形态上的要求）3.主要绿化树种图片及重点植物栽植区域绿化示意图片一、植物种植平面图1.制图要求：1)总平面图：表示整个用地范围内的植物分布情况，比例视总图而定，标准为打印出图清晰即可。
2)分区平面图：清晰表示乔、灌木、地被等布局及层次关系，不必引出文字及数量等详细数据。
一般比例为1：300或1：200 (分区平面图应在一角加注区域位置平面图)3)分区乔木平面图：点状种植乔木连线采用独立图层，连线原则为相临两株距离较近的植株；连线尽量不要相交。
端头引出乔木的品种及数量，图层为PUB＿DIM。
4)分区灌木平面图：点状种植灌木连线采用独立图层，连线原则为相临两株距离较近的植株；连线尽量不要相交。
端头引出灌木的品种及数量，图层为PUB＿DIM。
片状种植灌木标出面积，引线端头带标志点。
2.图面要求：1)植物图例及连线文字采用较粗线型，其他线条相对选用细线。
2)连线及文字的位置尽量设置有规则性及韵律性，引出草地、建筑以外，避免与其他线条重合，保证图纸的整体美观与清晰。
二、植物种植定线定位图1．植物密度较大时，为保证图面清晰，图纸类型分为乔木种植定线定位图及灌木、地被种植定线定位图。
植物密度小时，乔、灌、地被定线合为一张图纸。
2．定线定位原点以建筑角点或已知道路角点为基准，自然式种植采用方格网定位，网格尺寸为：1000X1000或2000X2000（范围较大时应用），网格使用较细线型的虚线或细实线。
方格网面积较大时，每隔10米加粗方格，并给注尺寸。
定位网格应尽量定至就近建筑边线并与之平行或垂直。
规则种植的行道树或点状种植灌木可以相临路边石为定位依据。
三、微地形的设置1．地形起伏可增强空间变换，使植物群落呈现自然、生态的原貌，结合硬景设施形成步移景异的效果。
植物种植设计施工图的常见问题
植物种植设计施工图的常见问题1、缺少对现状植物的表示植物种植范围内往往有一些现状植物，从保护环境的角度出发，应尽量保留原有植物，特别是古树古木、大树及具有观赏价值的草本、灌木等。
设计者往往只在施工图中用文字说明而没有图示现状植物，使施工图的准确性不高和可操作性不强，有些甚至连说明都没有，最后导致错伐植物，破坏环境。
2、图纸不全，图纸内容过于简单建筑制图规范对建筑施工图中的总平面图与施工大样图分别有严格的规定，图纸的索引关系清晰，许多植物种植设计者能参照建筑制图规范进行制图，设计文件完整可靠（如对在同一组群内要求的苗木高度不一，同一种植物在不同位置种植时的苗木规格、整形形式和施工技术要求不同等问题，用大样图图示清楚或在平面图中用文字标注说明），但还有一些是"一图了事"--只有一张植物种植设计总平面图，没有大样图，图中的内容表达不清，施工人员无法完全理解设计意图，现场施时临时更改设计的情况很普遍。
3、文字标注不准确植物种植设计图普遍采用特定的图例表示各种植物类型，用文字（或数字编号）标注说明植物名称，而对不同种植点的植物规格要求、造型要求和重要点位的坐标等普遍都没有标注，造成按图施工的可操作性不强，往往需要设计人员亲自选苗、到现场指导和定点放线，才能达到设计要求。
这不利于分工合作，造成人力资源的浪费。
4、苗木表内容不统一由于植物的有生命性特点，同一种植物的生长状况，形状姿态，人工整形修剪形式不一，所营造出来的景观有异，施工技术、养护要求和工程营造也不同。
我国现行的《风景园林图例图示标准》对种植设计图中的苗木统计表示未做规定，有教材认为苗木表的内容应包括：编号、树种、数量、规格、苗木来源和备注等内容，比较普遍采用的苗木表的格式也包括：编号、树种、规格、种植面积、种植密度、数量和备注等内容，少数图纸能做到在苗木表中包括植物的拉丁学名、植物种植时和后续管理时的形状姿态，只工整形修剪形式事特殊造型要求等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上述四个方面的内容，在园林工程图中一般通过平 面图和立面图来表达。
1平面图中树木的表示
树木在平面图中是以一定线条变化的象征圆 圈作为树冠符号来表示。一般常用的由变化曲线 画出的图形来表示，以达到区别一定的树木种类 的效果。
在园林工程图中，符号是给工程施工提供依 据，要求表示的符号简单清晰、能区别树木种类， 直观效果强。不同于建筑图上符号作为配景图形， 要求能协调、衬托画面，因此要求具有装饰性的 图案花纹。
株植灌木的表示
②灌木的立面图表示
灌木在立面上较少用完全写实描绘表示，一般 只用有一定变化的线、点或简单图形描绘灌木 丛冠的轮廓线，再在轮廓线内按花叶的排列方 向，根据光影效果画出有一定变化的线、点或 简单图形，表示出花叶，分出空间层次。
植物树冠形状
树冠的近似抽象简化
叶形的近似抽象简化
③明确层次的表现 一棵枝叶繁茂的树在 阳光的照射下，就会 显示出光线的亮、暗、 最暗等三个层次，迎 光的一面光，背光的 一面暗，里面层次最 暗。如图：13-70
④距离不同的树木的表现和刻画
在同一画面中，有近景树、中景树、远景树之分。这种情 况，主要表现在透视投影图中，一般按中景树的要求表示。
植物种植设计施工图
概述
植物种植设计施工图是植物种植施工、工程预 结算、工程施工监量和验收的依据，它应能准 确表达出设计植物的种类、数量、种植规格和 施工要求。应包括设计平面表现图、种植平面 图、详图以及必要的施工图解和说明。
一、树木的表达方法
在种植设计图，对树木的表达有如下内容： ①树木种类 ②树木的形状
常用针叶乔木树冠平面图
树木的大小，通常用树木树冠线平面符号的大小 及树冠线中心“黑点”的大小来表示。
树木形成的效果没有特别要求时，一般从以下几方面 考虑确定：
①若表示施工以后当时形成的效果，则苗木按出圃时 规格绘出，一般取干径1～4cm，树冠为1～2m。
②若表示现状时，则根据实际形成效果，按比例表示。
③对原有大树、孤立木，可根据图纸表现要求，将树 冠直径适当绘得大一些。
④除上述几种情况外，一般按施工后若干年时形成的 交果尺寸表示。如树木从出圃5年后，干径为4cm， 树冠为4m以上。
常用阔叶乔木树冠平面图图例
常用树冠平面图图例
常用树冠平面图图例
用编号和图例说明园林植物
树冠平面图例的画法
④绿篱宽约1～1.5m。
2立面树木的表示方法
树木的种类繁多、姿态万千，各种树木的树形、树干、 树叶、质感各有特点、差异很大；树木的这些特点在平面 图中是反映不出来的，而在树木的立而图中可以得到较精 确的表现。
立面图通过树冠的形状、树叶的特点、树木枝干的 组合和大小，树干粗细、形状、长度等，使树木的特征得 到很好的表现。
在园林工程图的种植设计平面图上，常用的树冠直径如下：
①高大乔木（榕树、芒果、尖叶杜英等）成年树冠约为5～ 10m。孤立木树冠冠径可适当绘得大一些，为10～15m。
②中小乔木（玉兰、海棠、黄槐、杨桃、山桃、紫薇等）成年 树冠径3～7m。
③花灌木（大红花、榆叶梅、双荚槐、丁香、黄刺玫等）冠径 1～3m。
近景树：细致地描绘出树木的干、枝、叶的特征，如树皮的纹 理、枝干的结构、树叶的形状与铺排等特征，描绘出明暗调子、 分清空间层次、表现树木的质感和空间感。
中景树：绘声绘色中景树，重点应抓住树形轮廓特征，以反映 出不同树种的特点区别。主要通过枝叶特点和ቤተ መጻሕፍቲ ባይዱ冠轮廓的概括 来表现。
远景树：绘出树冠线轮廓，即主要表现树丛的整体轮廓，无需 对枝叶的特点进行描绘。常将整体轮廓描绘成上深下浅，上实 下虚，以表现出图面的深远感。
树木的种类，在平面图中是以树冠平面符号表示。 在同一图样中，对不同的树木、树冠线平面符号应采 用不同的变化线条画出，树木种类相同，树冠线平面 符号也相同。
对各类树木的表示，没有具体的标准可循，树冠平 面线的符号的变化线条一般是根据所表示的树木形状 进行推敲、抽象、简化。
如下图所示，通常人们以线点圆为树冠线平面图 表示柳树，以三角形叶片圆圈表示杨树，以成簇针叶 圆圈表示松柏树。在实际绘图中，为了区别常绿或落 叶乔木与灌木，在同一图样中，可以在同一平面图中 画出相互平行且间距相等的45°实线，或在硫酸背面 涂红来表示常绿的乔木或灌木。
树的枝干空间结构与层次
树冠立面图例表示法
树冠立面图例表示法
树 冠 立 面 图 例 表 示 法
植物的枝干形态
二、树叶的夸张简化 繁盛的树枝和茂密的树叶组成树木的体积，由树叶的
铺排形成树冠。由于树叶开头复杂、数量多，常以简单的 笔法概括表现出来。
①叶形的近似简化
如图a为柳树的，根据柳树叶一般为披针形的或线形的特 点，将其简化为线条表示。图b根据松树叶状的特点，简 化为成簇的针状叶，图c、d分别为白杨和加杨，其叶呈三 角形，据此将其简化以三角形表示。
灌木的表示方法
灌木无明显的主干、植株矮小、近地面处枝干丛生，具有 体积小、形多变、片植多等特点，灌木的描绘和乔木相似， 但也有自己的特点。
①灌木的平面图表示
株植灌木的表示方法与乔木相同。片植灌木，则用粗实线 绘出树木边缘之轮廓线，再用细实线与黑点表示个体树木 位置，绘树冠线要注意避免重叠和紊乱，一般将较大的树 冠覆盖较小的树冠之上，而较小的树冠被覆盖的地方不绘 出见图13-80。
树林立面上的绘法，既可以用实物为对象进行描绘的 写生法，也可以只强调树冠轮廊、省略细部或在细部位置 以一些装饰性线条表示的图案法绘制。
为了更准确地表达各种树木的特征，在绘图 前应对树木进行以下几方面的观察、分析、 推敲、概括。
一、树干的枝干结构
树干和树枝之间的相互位置和长度决定 着树木的整体形状，而树枝偏离树干的斜角 又直接影响树冠的形状。 ①有无明显的主干， ②枝干间倾斜角，③枝干空间结构，④枝干 年期变化，⑤观察方向影响。
距离不同的树木表现
3树的正投影图表示
在正投影图上表示树木时，同一棵树所用的树冠轮廓线 的线形变化应尽可能一致，且最好采用园林工程上常用 的符号表示，以方便看图。树冠外轮廓线的尺寸比例在 立面上可比平面图略大。
树木的投影表示法
建 筑 物 中 树 的 投 影 图 绘 法
树木的投影表示法
4 灌木和花卉的表示方法
