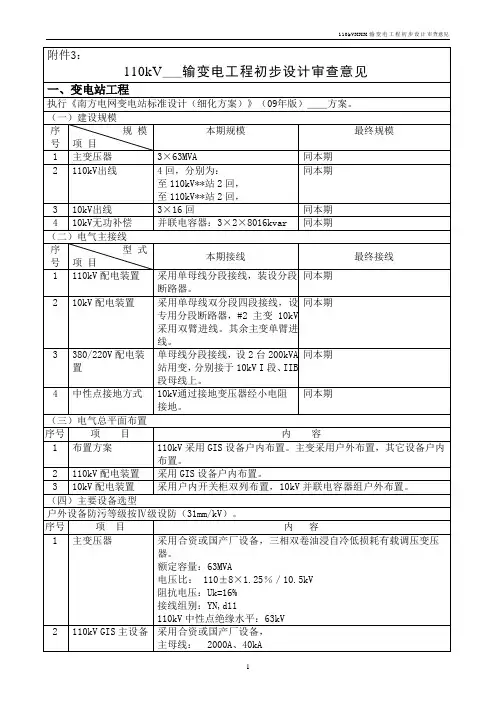

(南网最新)新建110kV输变电工程初步设计审查意见模版
附件3：110kV＿＿输变电工程初步设计审查意见一、变电站工程执行《南方电网变电站标准设计（细化方案）》（09年版）＿＿方案。
（一）建设规模序号规模项目本期规模最终规模1 主变压器3×63MVA 同本期2 110kV出线4回，分别为：至110kV**站2回，至110kV**站2回，同本期3 10kV出线3×16回同本期4 10kV无功补偿并联电容器：3×2×8016kvar 同本期（二）电气主接线序号型式项目本期接线最终接线1 110kV配电装置采用单母线分段接线，装设分段断路器。
同本期2 10kV配电装置采用单母线双分段四段接线，设专用分段断路器，#2主变10kV采用双臂进线。
其余主变单臂进线。
同本期3 380/220V配电装置单母线分段接线，设2台200kVA站用变，分别接于10kV I段、IIB段母线上。
同本期4 中性点接地方式10kV通过接地变压器经小电阻接地。
同本期（三）电气总平面布置序号项目内容1 布置方案110kV采用GIS设备户内布置。
主变采用户外布置，其它设备户内布置。
2 110kV配电装置采用GIS设备户内布置。
3 10kV配电装置采用户内开关柜双列布置，10kV并联电容器组户外布置。
（四）主要设备选型户外设备防污等级按Ⅳ级设防（31mm/kV）。
序号项目内容1 主变压器采用合资或国产厂设备，三相双卷油浸自冷低损耗有载调压变压器。
额定容量：63MVA电压比： 110±8×1.25％／10.5kV阻抗电压：Uk=16%接线组别：YN,d11110kV中性点绝缘水平：63kV2 110kV GIS主设备采用合资或国产厂设备，主母线： 2000A、40kA断路器： 2000A、40kA隔离开关：2000A、40kA电流互感器：400-600-800/1A， 5个二次绕组母线电压互感器：110/3：0.1/3：0.1/3：0.1kV，0.2/0.5/3P线路电压互感器：110/3：0.1/3：0.1kV，0.5/3P，A相避雷器：10kA，108/281kV3 10kV开关柜采用合资或国产KYN型金属铠装移开式真空开关柜，配合资断路器。
推荐 110kV 光缆施工三措一案精品 精品
编号：201009001 组织、安全、技术措施及施工方案公司名称：阜阳三环电力工程总公司工程名称：110k V阜泉798、程阜797线路A D S S光缆施工线路改造工程（B类检修）施工单位：输电一队一、工程概况：1、本光缆工程自110kV阜泉798、程阜797线路15号塔至110kV泉北变构架，利用110kV阜泉798、程阜797线路至110kV泉北变构架，引下进电缆沟到机房止。
2、工作量：110kV阜泉798、程阜797线路15#至泉北变ADSS光缆施工3、计划工作时间：2010年9月17日至19 日。
二、施工组织措施：（一）人员职责及分工1、工作负责人：韩冬负责施工作业项目的作业组织、安全、质量、时间、材料设备、文明生产等全面工作，做好各方面的协调。
2、现场安全员：李久强负责工作范围内的安全工作，对本队工程施工现场人员安全监护。
3、现场技术负责人：谭军负责现场作业组织、作业中技术、安全、质量、文明生产、物资、设备的检查、指导等工作。
4、工器具、材料负责人：张春峰负责材料发放、管理以及本工程施工所需工器具、材料、施工机具管理工作。
5、停、送电联系人：程士剑负责申请停电计划和停、送电等联系工作。
6、参加施工人员：储家强、刘波、高远启、王松、申振、郭锐、徐浩然、吴明杰、范鑫、李飞飞、王峰、张启坤、吴义凯、张平、张森、王迪三、现场工作安全措施1、施工前，应对所有参加施工的人员进行安全、技术交底，未经交底的人员不得上岗；未经技术负责人同意不得擅自更改施工方法，并采取有效的措施。
2、完成工作许可手续后，工作负责人（安全监护人）应向工作班人员交代现场安全措施、带电部位和其他注意事项。
工作负责人（安全监护人）必须始终在现场并对每一作业点设专人安全监护，对工作人员的安全应认真监护，及时纠正不安全行为。
3、进变电所施工，母线及有关设备必须停电。
在接到停电命令后，由施工队安全负责人按《安规》相关要求进行验电，确无电压后，必须在工作区域两端挂工作接地线，挂接地线时先挂接地端，后挂导线端。
编制说明（光缆）
编制说明本卷为吉安仰山110kV输变电工程- OPGW光缆工程初步设计概算书。
一、工程概况1、本工程采用24芯OPGW光缆，长度11.6km。
2、地形：10%山地、75%丘陵、10%平地、5%河网。
3、地质：普通土20%，坚土20%，松砂石20%，岩石40%。
4、运输：人力运输0.4km，汽车运输6km，余土外运考虑人力运输0.3km。
二、编制依据：1、项目划分及取费标准：执行国能电力[2013]289号《电网工程建设预算编制与计算规定（2013年版）》，本工程取费类别为一类地区。
2、定额指标：执行国能电力[2013]289号《电力建设工程预算定额第四册输电线路工程(2013版)》。
3、定额人工费调整：定额人工费调整执行定额[2014]1号《关于发布2013版电力建设工程概预算定额价格水平调整的通知》，江西地区调整系数为5.63%。
4、勘察设计费及监理费：勘察费执行国家计委、建设部关于发布《工程勘察设计收费管理规定》（计价格〔2002〕10号）规定，设计费执行国家电网电定[2014]19号文件《关于印发国家电网公司输变电工程勘察设计费概算计列标准》，监理费执行《电网工程建设预算编制与计算规范（2013年版）》规定。
5、规费标准：社会保障费费率29.5%，住房公积金费率12%。
6、材机费调整：材机费调整定额[2014]1号《关于发布2013版电力建设工程概预算定额价格水平调整的通知》。
7、材料价格：执行国能电力[2013]289号《电力建设工程概算定额第四册输电线路工程(2013版)》中的价格，并根据当地定额站近期发布的信息价格进行调整。
8、基本预备费费率：根据国家电网公司关于严格控制电网工程造价的通知(国家电网基建〔2014〕85号)取2.0%，税金取3.284%。
9、资本金比例按25%考虑，建设期贷款年名义利率为6.15%，不考虑价差预备费。
三、工程投资本工程静态投资43.10万元，单位静态投资3.72万元/km，动态投资43.61万元。

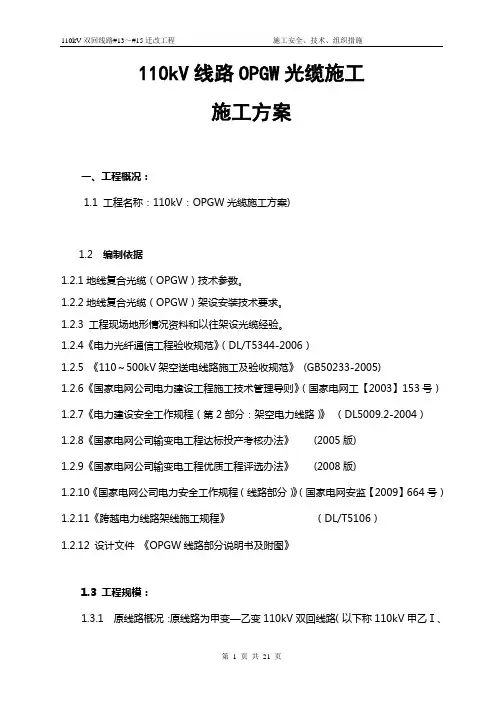

110kV线路光缆施工方案及安全管控
110kV线路OPGW光缆施工施工方案一、工程概况：1.1 工程名称：110kV：OPGW光缆施工方案)1.2 编制依据1.2.1地线复合光缆（OPGW）技术参数。
1.2.2地线复合光缆（OPGW）架设安装技术要求。
1.2.3 工程现场地形情况资料和以往架设光缆经验。
1.2.4《电力光纤通信工程验收规范》（DL/T5344-2006）1.2.5 《110～500kV架空送电线路施工及验收规范》(GB50233-2005)1.2.6《国家电网公司电力建设工程施工技术管理导则》（国家电网工【2003】153号）1.2.7《电力建设安全工作规程（第2部分：架空电力线路）》（DL5009.2-2004）1.2.8《国家电网公司输变电工程达标投产考核办法》(2005版)1.2.9《国家电网公司输变电工程优质工程评选办法》(2008版)1.2.10《国家电网公司电力安全工作规程（线路部分）》（国家电网安监【2009】664号）1.2.11《跨越电力线路架线施工规程》（DL/T5106）1.2.12 设计文件《OPGW线路部分说明书及附图》1.3 工程规模：1.3.1 原线路概况：原线路为甲变—乙变110kV双回线路（以下称110kV甲乙Ⅰ、Ⅱ路），起自220kV甲变电所110kV构架，止于110kV乙变电站，线路全长约7.518km,导线采用JL/G1A-300/25型钢芯稀土铝绞线，两根地线，右侧架设良导体地线JLB40-80型铝包钢绞线，左侧架设24芯OPGW-58通讯光缆，全线杆塔31基。
1.3.2 改造原因：由于房地产项目建设用地，要求对原#13-#15线路进行搬迁改造。
1.3.3 主要工程内容：①本工程计划新建桩基础6基。
②新建杆塔6基，其中其中四回路钢管杆5基，双回路钢管杆1基。
架设双回路线6*0.69km 。
更换OPG光缆0.820 Km。
③拆除原甲—乙#13塔～#15塔段导地线约0.45km，拆除双回路直线塔1基（#14塔）（铁塔型号：1SZG121-24 ），双回路转角塔1基（#15塔）。
110千伏孔镇线等线路迁建工程施工图设计综合部分总说明书
110千伏孔镇线等线路迁建工程施工图设计综合部分总说明书目录第一章总述 (1)1.1设计依据、建设规模和设计范围 (1)1.2线路主要技术特性 (2)第二章线路路径 (3)2.1线路路径 (3)1.1.1路径方案的拟定原则及沿线情况确定 (3)1.1.2路径方案选择 (3)2.2线路沿线自然情况 (4)2.2.1地形地貌 (4)3.2.2气象概况 (4)4.2.3区域地壳稳定性 (4)5.2.4工程地质条件 (4)6.2.5压矿情况 (4)2.3沿线重要设施 (4)2.4交通运输 (4)2.5通信保护 (4)2.6交叉跨越及路径协议情况 (5)第三章机电部分 (9)3.1气象条件及组合 (9)3.1.1主要设计气象条件 (9)3.2导线和地线选型及其防振 (10)3.2.1导线、地线型号及安全系数 (10)4.2.2导线、地线的防振措施 (12)3.3导、地线绝缘配合及防雷接地 (12)3. 3.1污秽区划分 (12)4.3.2 绝缘子选型 (13)5.3.3 绝缘配合 (13)6.3.4防雷和接地 (14)3.4绝缘子串及金具 (15)第四章杆塔结构部分 (16)4.1杆塔选型 (16)4.2全线铁塔型式及其使用情况 (16)4.3塔型主要设计原则 (17)4.4基础型式选择及主要设计原则 (17)第五章辅助设施 (19)第六章施工组织设计大纲 (20)6.1施工质量及使用器材的要求 (20)6.2线路通道对树林、竹林的砍伐要求 (20)6.3架线及施工的要求 (20)6.4材料运输及注意事项 (22)6.5施工注意事项 (22)第一章总述1.1设计依据、建设规模和设计范围1.1.1设计依据国家相关政策、法律和规章。
电力工程设计相关规程、规范：《11OkV-75OkV架空输电线路设计规范》(GB50545-2010)《交流电气装置的接地设计规范》(GB50065-2011)《架空送电线路杆塔结构设计技术规程》(D1/T5154-2012)《架空送电线路基础设计技术规程》(D1/T5219-2014)《输电线路对电信线路危险和干扰影响防护设计规程》(D1/T5033—2006)《电力设施抗振设计规范》(GB/50260-2013)《圆线同心绞架空导线》(GB/T1179-2017)《输变电工程建设标准强制性条文实施管理规程》(Q/GDW248-2008)《国家电网公司输变电工程全寿命周期设计建设指导意见》1.1.2迁改规模为满足巫溪县城市建设整体规划要求，拟迁建目前处于其规划范围内的I1OkV 孔镇线、康镇线、刘家沟上网线路。
110kV高压输电线路初步设计
16-QZ0011-XZ-C-A02-09
16-QZ0011-XZ-C-A02-10 16-QZ0011-XZ-C-A02-11 16-QZ0011-XZ-C-A02-12 16-QZ0011-XZ-C-A02-13 16-QZ0011-XZ-C-A02-14 16-QZ0011-XZ-C-A02-15 16-QZ0011-XZ-C-A02-16 16-QZ0011-XZ-C-A02-17 16-QZ0011-XZ-C-A02-18
曲水县茶巴拉乡光伏送出工程
检索号：16-QZ0011-XZ-C-A02-01
初步设计
曲水县茶巴拉乡光伏送出工程 光伏汇集 110kV 变电站至色麦 220kV 变电站 110kV 线路
初步设计 第二卷 线路工程
总说明书 (收口版)
四川兴阳电力设计咨询有限公司 工程勘察乙级：B251010292 工程设计乙级：A251010292 工程咨询丙级：12720130001 二零一七年一月
VII
曲水县茶巴拉乡光伏送出工程
初步设计
5 基础规划.......................................................... 34 5.1 基础规划 ......................................................... 34 5.2 杆塔与基础连接方式 ............................................... 34 5.3 基础设计主要原则 ................................................. 35 5.4 基础材料 ......................................................... 35 5.5 塔基自然环境保护 ................................................. 36 6 通信保护部分...................................................... 37 7 其他设施........................................................... 38 8 通用设计及“两型三新”............................................ 38 9 抗灾措施分析....................................................... 40 10 节能分析 .......................................................... 40 11 环境保护.......................................................... 41 12 劳动安全 .......................................................... 41 13 线路投资概算...................................................... 42
电缆接入工程初步设计报告
电缆接入工程初步设计报告1. 项目背景随着现代社会的快速发展，电力、通信等基础设施的需求也日益增长。
电缆接入工程作为一项重要的基础设施工程，负责将各种电缆系统接入到用户终端，提供电力供应和通信服务。
本报告将对电缆接入工程进行初步设计，包括项目概述、工程方案、工程标准、施工进度计划等内容，以确保项目的顺利实施。
2. 项目概述本项目的目标是在某市区范围内完成电缆接入工程，将电缆系统接入到用户终端。
主要包括以下几个方面：- 电缆敷设：选择适当的电缆类型和规格，进行电缆敷设工作。
- 接头制作：制作电缆接头，确保电缆之间的连接可靠。
- 终端安装：安装电缆终端设备，供用户使用。
- 测试与验收：对电缆系统进行测试与验收，确保系统运行正常。
3. 工程方案根据项目概述，制定了以下工程方案：3.1 电缆敷设根据项目需求，选取了耐电力状况较好、传输性能优秀的电缆进行敷设工作。
在敷设过程中注意电缆的保护，避免损伤。
3.2 接头制作接头制作是电缆连接的重要环节，直接影响系统的运行稳定性。
选择合适的接头材料，并按照相关标准进行制作，确保接头连接牢固、低损耗。
3.3 终端安装终端安装是将电缆接入到用户终端的关键步骤。
根据实际情况进行现场勘察，确定终端安装位置，并合理布置终端设备。
3.4 测试与验收在工程完成后，进行电缆系统的测试与验收工作。
通过电缆连接测试、信号传播测试等手段，确保系统运行正常，满足用户需求。
4. 工程标准为了确保工程质量，我们将按照以下标准进行电缆接入工程的设计与施工：- 电缆敷设标准：按照相关国家标准进行电缆敷设，确保电缆的绝缘性能、传输性能符合要求。
- 接头制作标准：按照相关标准制作电缆接头，确保接头的连接可靠、低损耗。
- 终端安装标准：根据设备要求和安全规范，进行终端设备的正确安装与布置。
- 测试与验收标准：按照相关测试方法和验收标准，对电缆系统进行测试与验收，以验证系统的可用性和稳定性。
5. 施工进度计划为了保证项目按时完成，我们制定了相应的施工进度计划：- 第一阶段：电缆敷设工作，预计需要3个月完成。
【精品】光缆架设方案
110kV 建云至六都、黄湾、稔塘线路工程OPGW 光缆施工方案批准：审核：编写：广东维民电力建设有限公司110kV 建云至六都、黄湾、稔塘线路工程六都项目部2012 年 6 月目录一、编制依据-------------------------------------2二、工程概况--------------------------------------2三、施工现场组织机构------------------------------4四、主要施工方案----------------------------------4五、质量保证措施----------------------------------9六、安全保证措施---------------------------------10一、编制依据：1、《跨越电力线路架线施工规程》DL5106-1999；2、《电力建设安全工作规程》DL5009.2-94；3、《电业安全工作规程》DL409-91；4、电力线路跨越复测技术报告。
5、相关设计图纸及实际现场考察资料。
二、工程概况：1、本工程相关信息：工程建设单位：广东电网公司云浮供电局工程设计单位：佛山南海电力设计院工程有限公司工程监理单位：广东诚誉工程咨询监理有限公司工程施工单位：广东维民电力建设有限公司2、工程设计概况本工程建稔线、建六线、建黄线四回备用一回同塔段一根地线选用24 芯OPGW 光缆，该段24 芯OPGW 光缆路径长度为3.719km 建云站建黄线构架～另一根选用48 芯OPGW 光缆。
（新立N14～N16B），48 芯OPGW 光缆路径长度为 3.406km（建云站建六乙线构架～新立N14）。
110kV 建黄线单回路段（N14～黄湾站建黄线构架）一根地线选用24 芯OPGW 光缆，一根选用LBGJ-100-40AC 良导体地线。
该段24 芯OPGW 光缆路径长度为2.431km（不包括构架至控制室长度）。
推荐-110KV输变电工程初步设计说明书 精品
图号：CSD11-J01-001XXXX110kV输变电工程初步设计第三卷输电部分设计说明书XXXX勘察设计有限公司二○一二年十月目录1 总的部分1.1工程设计的主要依据1XX市电力公司部室文件：渝电发展[20XX]147号《关于XX电网巴南白鹤等110千伏输变电工程可行性研究报告的批复》。
2本工程可行性研究报告及评审文件。
3本工程设计中标通知书。
4工程设计有关的规程、规范。
1)《110～750kV架空输电线路设计规范》中华人民共和国国家标准(GB 50545-20XX)2)《高压架空线路和发电厂、变电所环境污区分级和外绝缘选择标准》（GB/T 16434-1996）3）《架空送电线路杆塔结构设计技术规定》（DL/T5154-20XX）4）《架空送电线路基础设计技术规定》（DL/T5219-20XX）5）《送电线路对通信线路干扰影响设计规程》（DL/T5063-1996）6）《电力设施抗震设计规范》（GB50260-1996）7）《电力工程气象勘测技术规程》（DL/T51859-20XX）8）《高压输变电设备的绝缘配合》（GB311.1-1997）9）《交流电气装置的接地》（DL/T621-1997）。
1.2工程建设规模和设计范围1.2.1工程建设规模1)线路起止点：起于110千伏涪杨一回线37#塔，至于XX110千伏XX变电站2)电压等级：110kV3)导、地线型号导线：全线采用2×JL/G1A-300/25钢芯铝绞线。
地线：采用两根24芯OPGW-24B1-90架空光缆。
4)架空线路长度：1.3千米，曲折系数：1.38。
5)回路数：同塔双回架设。
6)中性点接地方式：直接接地1.2.2设计范围（1）、开断110kV涪杨一回（楼梯湾处）至拟建110kVXX变电站新建线路本体设计。
同塔双回架设，导线型号为2×JL/G1A -300/25 mm2，地线为两根OPGW 复合地线OPGW-24B1-90；线路全长1.3kM。
通信工程 初步设计方案
通信工程初步设计方案1. 项目背景随着信息技术的飞速发展，通信工程在现代社会中扮演着至关重要的角色。
通信工程的设计、建设和维护直接关系到人们的生活，为了满足人们对高效率、高速度、高安全性的通信需求，本项目拟对某地区的通信网络进行初步设计。
2. 项目需求本项目主要需求包括对该地区的通信网络进行优化设计，提高通信网络的覆盖范围和服务质量，满足不同行业和居民的通信需求，同时提高网络的安全性和可靠性。
3. 项目范围本项目主要包括以下内容：- 对现有通信网络进行调研和分析，了解网络的现状和存在的问题；- 初步设计新的通信网络结构，包括网络拓扑、设备布局等；- 确定网络建设的技术方案和关键技术，包括光纤网络、无线网络等；- 制定网络建设的预算和时间计划；- 探讨网络建设的可行性和风险分析。
4. 初步设计方案4.1 调研和分析在开始项目之前，首先需要对现有的通信网络进行全面的调研和分析。
通过实地调查和数据收集，了解网络的规模、覆盖范围、设备配置、服务质量等。
同时需要分析网络的性能指标，比如带宽、传输速度、延迟等，以及可能存在的问题和瓶颈。
4.2 新网络结构设计在调研和分析的基础上，针对现有网络存在的问题和需求，设计新的通信网络结构。
新网络结构应该能够提高网络的覆盖范围和服务质量，同时具备较高的安全性和可靠性。
根据网络结构，确定网络的拓扑结构、设备布局、传输线路等。
4.3 技术方案确定确定网络建设的技术方案，包括网络的传输技术、接入技术、网络设备等。
根据新网络结构的设计，选择适合的技术方案，比如光纤网络、无线网络、LTE等。
同时确保技术方案在满足需求的同时，也具备较高的扩展性和适应性。
4.4 预算和时间计划制定网络建设的预算和时间计划，确定项目的资金需求和建设周期。
根据需求和技术方案，评估网络建设的成本，包括设备投资、人力成本、运营成本等。
同时制定建设的时间计划，合理安排各项建设任务的时间节点和顺序。
4.5 可行性分析和风险评估对网络建设的可行性进行分析，评估技术方案、成本预算和时间计划的合理性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.2
1.2.1工程项目组成
本工程随110kV鱼山变输变电工程本体工程新建鱼山变～大义变、鱼山变～城西变2条24芯光缆，形成鱼山变～大义变和鱼山变～城西变2条光缆通道，将苏桥变接入金乡供电公司通信光缆环网内。新建鱼山变～大义变OPGW光缆和鱼山变～城西变OPGW光缆沿新建线路同杆架设至宁缗县断开点，两条光缆长度均为4.7Km，在宁缗线断开点，断开现有城西至大义ADSS光缆，分别与其续接。
1.2.2承担的设计范围与分工
本工程110kV鱼山输变电工程的配套工程，由济宁圣地电力设计院设计，其中与变电站本体工程的分工界面如下：
变电站本体工程提供通信设备安装位置及通信电源，本工程提供传输通道接口至各配线单元的里侧，所有业务至配线单元外侧接线在变电站本体工程中提供。
线路本体工程提供线路路径、气象条件、非光缆地线的设计及新建线路段光缆架设工作。
1.4
1.4.1为电力安全生产、稳定运行服务，满足输变电工程调度、运行维护和生产管理通信的要求。
1.4.2以通信规划为基础，综合考虑，优化设计，优先建设和完善通信传输干线网，并充分利用现有资源，降低工程投资。
1.4.3在缆路建设中要充分考虑今后的发展前景，在传输容量的配置上，适当超前。
1.4.4路径方案采用线路工程推荐的路径方案，相应的气象条件与线路本体相同。对于OPGW的设置应考虑分段配置，地线选择配合热稳定计算结果。光缆及金具的选取应符合《110～750kV架空输电线路设计规范》GB50545-2010的要求。
表1.2.1设计范围
序号
设计范围
鱼山变
大义变
城西变
中心站
1
光通信传输设计
√
√
√
√
2
数据承载网设计
√
√
√
3
通信网管设计
√
√
4
电路组织和话路分配
√
√
5
PCM设备
√
√
6
通信设备的安装和设计
√
√
7
进站引入光缆的设计
√
√
√
8
光缆设计
√
9
概算书编制
√
线路专业：
部分OPGW地线复合光缆的热稳定计算、选型、架线安装设计。
1.1.2工程设计有关的规程、规范
中华人民共和国通信行业标准《SDH长途光缆传输系统工程设计规范》YD/T5095-2005
《邮电技术规定-光同步传送网技术体制》YDN099-1998
《110～750kV架空输电线路设计规范》GB50545-2010
《国家电网公司输变电工程初步设计内容深度规定第四部分：电力系统光纤通信》Q／GDW 166.4-2010
3.5
设备机房及供电电源
3.6
进站引入光缆
3.7
光纤和设备的技术性能指标和选型
第4章
光缆线路部分
4.1
线路路径概况
4.2
光缆两端接续概况
4.3
光缆线路气象条件
4.4
光缆及地线的架设方案及选型
4.5
杆塔使用条件及接地
4.6
光缆配套设施
附表1：主要通信设备材料表
附表2：光缆材料表
第
1.1
1.1.1国家相关政策、法规和规章
新建110kV鱼山变电站站内不设调度程控交换机，站内调度及行政电话通过PCM接入设备分别接入行政交换机，调度、行政电话号码由济宁地调统一配置。
本工程共涉及4个通信站：鱼山站、大义站、城西站、中心站。其中鱼山站为新建站，其他均为扩建站，相关光缆及站内设备现状如下表：
表2.2.1光缆现状一览表
起止点
电压等级
计说明书目录
第1章
概述
1.1
设计依据
1.2
设计范围及内容
1.3
建设规模
1.4
设计原则
第2章
工程建设综述
2.1
电力系统概况
2.2
通信网络现状
2.3
业务需求分析
2.4
工程建设必要性
2.5
通Hale Waihona Puke 方案简述2.6差异说明和分析
第3章
通信系统部分
3.1
光纤通信网络建设方案
3.2
通道组织
3.3
光系统设计
3.4
业务接入及辅助设备配置
1.4.7线路故障切除时间按0.3s计算。
第
2.1
规划规模：二圈有载调压变压器2台，容量2×50MVA，电压等级110/10.5kV，110kV进线2回，采用内桥接线方式；10kV出线16回单母线分段，10kV无功补偿容量3.6+4.8Mvar/主变。
本期规模：本期建设1台50MVA有载调压变压器，电压等级为110/10.5kV，110kV进线二回，一回由宁缗线T接接入，另一回由220kV缗城变出110kV缗鱼线，10kV出线16回。无功自动补偿电容器3.6+4.8Mvar。
鱼山变新上2.5G光传输设备1套，大义变、城西变均配置2.5G光接口板对鱼山变方向，利用新建光缆线路开通鱼山变～大义变、鱼山变～城西变各1路2.5G光通信系统。
鱼山变和县调中心站新上PCM设备1对。
为了实现地调调控一体化，鱼山变新配置一套PTN设备，接入金乡县供电公司建设中的PTN数据环网，形成金乡县第二套数据承载网。
2.2
金乡县供电公司电力SDH传输网主干网速率等级为STM-4 622Mbit/s，采用中兴通讯公司提供的S385设备组网，网络拓扑为环形，满足了电力通信业务对通信带宽和传输速率的需求。
金乡县供电公司正在筹建采用PTN技术体制的数据承载网，且网络结构采用汇聚层、接入层二级网络，其中汇聚层由中心站和110kV城西变组成，链路带宽为10GE；接入层由所管辖各个变电站组成，链路带宽为1GE。根据济宁电力数据承载网发展规划，新建110kV鱼山变电站为数据承载网的接入层节点。
通信专业：
全线通信系统设计、传输计算、设备配置、网管公务系统、同步系统及保护方式，进站光缆的设计及配套设施的设计，本工程概算书的编制。
1.3
本工程在110kV线路上新建24芯OPGW光缆9.4km，新建苏桥变电站通信站1个。
本工程可研估算静态投资199万，动态投资203万。
初步设计静态投资199.29万，动态投资202.94万，不超出可研估算。
1.4.5电路计算及系统指标应符合《SDH长途光缆传输系统工程设计规范》YD/T5095-2005标准，新建光缆采用24芯，本工程对G.652光纤进行传输计算。采用设备按无人值守考虑，要求可靠性高、功耗低并有监控功能。
1.4.6系统短路电流按2020年电网规划接线方式计算，热稳定计算中，OPGW选型中注意其允许热容量应适当留有裕度。
光缆类型
芯数
备注
大义站-城西站
110kV
ADSS
24
城西站-中心站
110kV
ADSS
24
表2.2.2站内设备现状一览表
