转向架构架和基础制动装置和209PK型客车转向架精编版

在侧梁与横梁交接处的下部焊有安全吊的吊座，吊 座上设有螺栓孔。
在端梁和横梁的外侧还焊有八个闸瓦托吊座3，8个 缓解弹簧座8和6个制动拉杆吊座6，在转向架一端 的两端梁端部还焊有两个固定杠杆支点座7
四、基础制动装置
• 209T型客车转向架基础制动装置的作用原理和货车转向架 的一样，也是利用杠杆原理把制动缸的制动力放大后传给 轮对的。但209T型转向架采用双侧闸瓦制动，记载同一车 轮的左右两侧均有闸瓦，在同样制动力的条件下，双侧闸 瓦制动的每个闸瓦上的压力为单侧的一半。双侧闸瓦制动 可以减小由闸瓦压力引起的车轴弯曲应力，因为左右两侧 闸瓦上的力车轴的影响可以互相抵消一部分。
• 现代车辆工程 • 马继富

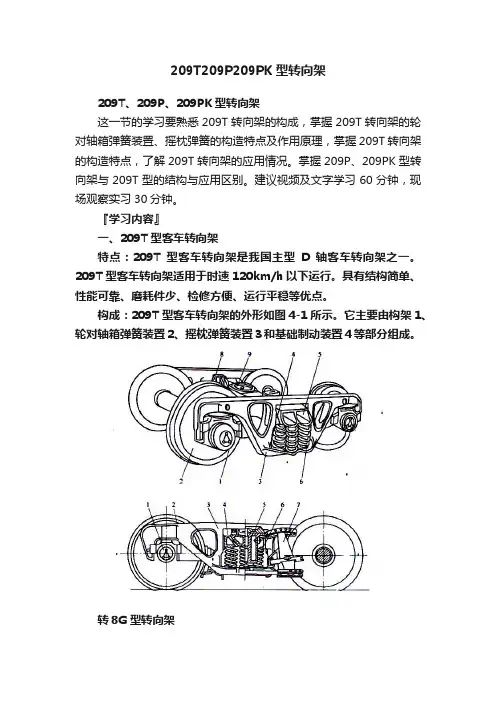

三、转向架结构
209T型转向架构架采用铸钢一体式的H形构架，如 图4-5所示。构架由两根横梁5、两根侧梁1和四段 小端梁4所组成。在侧梁与横梁交接处的外侧铸有 四个摇枕吊杆托架2。摇枕吊杆通过摇枕吊销和活 动的Βιβλιοθήκη Baidu销支承板悬挂在托架上。在侧梁下面拉于横 梁与端梁之间共有8个轴箱弹簧支柱座9，轴箱弹簧 导柱用螺栓固定在构架的导柱座上。在侧梁与横梁 交接处的下部焊有安全吊的吊座，吊座上设有螺栓 孔。 在端梁和横梁的外侧还焊有八个闸瓦托吊座3，8个 缓解弹簧座8和6个制动拉杆吊座6，在转向架一端 的两端梁端部还焊有两个固定杠杆支点座7
• 209T型转向架采用双片吊挂直接作用式基础制动装置。在 一台转向架上制动杠杆系统左右各有一套。
• 如下图所示209T型转向架的基础制动装置：
209T基础制动装置采用双片吊挂直接作用式双侧闸瓦制 动 。由移动杠杆、制动拉杆、上拉杆、制动梁、闸瓦托、
闸瓦间隙调整装置等组成。
基础传动装置的主要作用是 • 传递制动缸力至各个轴瓦 • 将力放大（制动倍率） • 保证各个闸瓦压力一致
制动倍率计算
209PK型转向架
• 209型PK型客车转向架是为25.5m双层空调客车设计的转向 架，其最高运行速度为140km/h
• 为了适应双层客车重心高、载客量大的要求，209PK型转 向架在209T型转向架的基础上做了改进。在二系悬挂中采 用了空气弹簧，代替原来的钢弹簧，在摇枕与空气弹簧托 梁之间增设了抗侧滚扭杆装置，摇杆与构架侧梁之间安装 了横向油压减震器。基础制动装置采用了盘形制动单元和 单侧踏面制动的复合制动系统，并采用了制动力空重车自 动调整技术。209PK型转向架不仅能满足双层客车的结构 特点和运行要求，而且也能适用于普通客车。
