模板支架检查评定保证项目应包括教学文案

建筑施工扣件式钢管支撑

模板工程安全技术

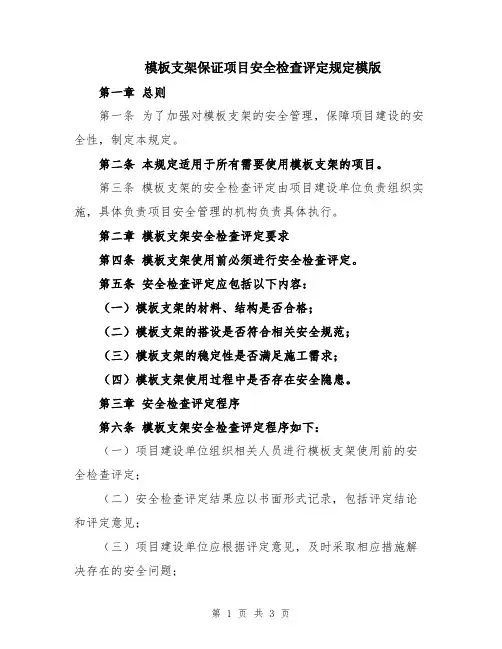

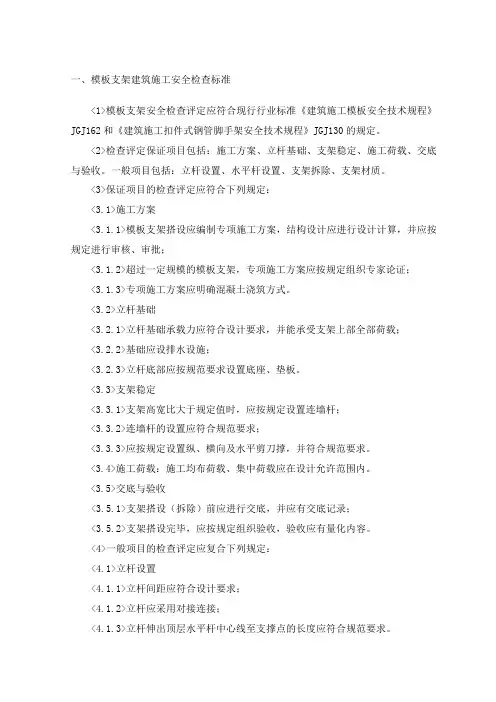

模板支架检查评定保证项目应包括：施工方案、支架基础、支架构造、支架稳定、施工荷载、交底与验收。一般项目应包括：杆件连接、底座与托撑、构配件材质、支架拆除。

1）模板支架搭设应编制专项施工方案，结构设计应进行计算，并应按规定进行审核、审批；

2）模板支架搭设高度8m及以上；跨度18m及以上，施工总荷载15kN/㎡及以上；集中线荷载20kN/m及以上的专项施工方案应按规定组织专家论证。

支架基础应符合的规定

1）立杆的着力点部位要坚实、平整，即基础应坚实、平整，承载力应符合设计要求，并应能承受支架上部全部荷载；

2）底部应按规范要求设置底座、垫板，垫板规格应符合规范要求，应优先采用钢底座，底座的尺寸宜大不宜小、宜长不宜短，并防止浸水；

3）支架底部纵、横向扫地杆的设置应符合规范要求；

4）基础应设排水设施，并应排水畅通；

5）当支架设在楼面结构上时，应对楼面结构强度进行验算，必要时应对楼面结构采取加固措施。

支架构造应符合的规定

1）立杆间距应符合设计和规范要求；

2）水平杆步距应符合设计和规范要求，水平杆应按规范要求连续设置；3）竖向、水平剪刀撑或专用斜杆、水平斜杆的设置应符合规范要求。

支架稳定应符合的规定

1）当支架高宽比大于规定值时，应按规定设置连墙杆或采用增加架体宽度的加强措施；

2）立杆伸出顶层水平杆中心线至支撑点的长度应符合规范要求；

3）浇筑混凝土时应对架体基础沉降、架体变形进行监控，基础沉降、架体变形应在规定允许范围内。

相关规范对模板支架构造的要求扣件式（JGJ130）

：立杆—1、底部应设置底座或垫板，可调底座和托撑伸出长度宜≯300mm，插入立杆内的长≮150mm；2、应竖直设置，30m高度垂直度

允许偏差±90mm；2m高度的垂直允许偏差为±7mm；3、立杆

接长接头必须采用对接扣件连接。

扫地杆—纵向应采用直角扣件固定在距底座上皮≯200mm处的立杆上；横向固定在紧靠纵向扫地杆下方的立杆上。

水平拉杆—1、按设计步距搭设，水平杆长度不宜小于3跨。2、满堂支撑架应在支架的四周和中部与结构柱进行刚性连接，连墙件水平

间距6-9m，竖向间距2-3m。

水平剪刀撑—1、在竖向剪刀撑顶部焦点平面应设置连续水平剪刀撑。2、高大模板扫地杆的位置应设置水平剪刀撑。3、水平剪刀撑至架

体底平面距离与水平剪刀撑间距不宜超过8m。

竖向剪刀撑或（斜杆）—1、普通型：在架体外侧周边及内部纵横向每隔5-8m，应由底至顶设置连续竖向剪刀撑，剪刀撑宽度5-8m；2、加强型：

当立杆纵、横间距为0.9-1.2m或0.6-0.9m或0.4-0.6m时，在架

体外侧周边及内部纵横向每4跨（≤5m）或每5跨（≮3m）或

每3-3.2m，应由底至顶设置连续竖向剪刀撑，剪刀撑宽度4跨或

5跨或3-3.2m。

连墙件—当满堂支撑架高宽比不满足规定（高宽比大于2或2.5）时，应在支架的四周和中部与结构柱进行刚性连接，水平间距6-9m，竖向

间距2-3m。在无结构柱部位应采取预埋钢管等措施与建筑结构进

行刚性连接。

模板安全技术规范（JGJ162）

立杆—1、底部应设底座及垫板，垫板厚度≮50mm；2、顶部应设可调支托，U形支托与楞梁两侧间如有间隙必须楔紧，其螺杆伸出钢管顶部≯

200mm，螺杆外径与主杆钢管内径的间隙≯3mm，安装时应保证

上下同心；3、接长严禁搭接；必须采用对接扣件连接，严禁上段

与下段错开固定在水平杆上；4、可调支托底部的立柱顶端应沿纵

横向设置一道水平杆，纵横间距应相等或成倍数。

扫地杆—在立柱底距地面200mm高处，沿纵横水平方向应按纵下横上的程序设置。

水平拉杆—1、扫地杆与顶部水平拉杆之间，在满足设计步距要求下，进行平均分配确定步距，在每一步距处纵横向各可设一道水平拉杆；2、

所有水平拉杆端部均应与四周建筑物顶紧顶牢。无处可顶时，应

在水平拉杆端部和中部沿竖向设置连续式剪刀撑；3、层高8-20m，

在最顶步距两水平拉杆中间增设一道水平拉杆；层高>20m，在最

顶两步距水平拉杆中间应分别增设一道水平拉杆

水平剪刀撑—1、在竖向剪刀撑的顶部、扫地杆处设置水平剪刀撑，其宽度宜为4-6m。2、当层高>8m时，在有水平剪刀撑的部位，应在每

个剪刀撑中间处增加一道水平剪刀撑。

竖向剪刀撑或（斜杆）—1、满堂模板和共享空间模板支架在外侧周围应设由下至上的竖向连续式剪刀撑，中间在纵横向应每隔10m左右设

由下至上的竖向连续式剪刀撑，其宽度宜为4-6m（隔10步6）。

2、当层高8～20m时，还应在纵横向相邻的两竖向连续式剪刀撑

三间增加之字斜撑。当层高>20m时，之字斜杆全部改为连续式

剪刀撑。

连墙件—当支架立杆高度>5m时，应在立杆周围外侧和中间有结构柱的部位，按水平间距6-9m、竖向间距2-3m与建筑结构设置一个固定点。施工荷载应符合的规定：1）施工均布荷载、集中荷载应在设计允许范围内；2）当浇筑混凝土时，应对混凝土堆积高度进行控制。

混凝土浇注施工注意事项：

（1）混凝土流动速度要符合设计要求，不是越大越好；

（2）泵送混凝土的压力要适中、均衡、平稳；

（3）输送管高度要有所控制，下料口至浇注部位的距离宜低不宜高，避免过高下料；

（4）输送管下料口方向要规范，避免直接冲击模板的板面；

（5）分层浇筑的高度要有所控制，避免局部过高产生严重不均匀现象；（6）振捣方式、顺序、时间等注意事项要有严格规定。

交底与验收应符合的规定：1）支架搭设、拆除前应进行交底，并应有交底记录；交底应由施工员、技术员或技术负责人等进行交底，由专职安全员对交底情况进行监督；2）支架搭设完毕，应按规定组织联合验收，验收应有量化内容并经责任人签字确认（数字化、表格化）。

四、《混凝土结构工程施工规范》GB50666-2011

涉及模板工程相关条款

4.3.15 采用钢管和扣件搭设的支架设计时，应符合下列规定：1 钢管和扣件搭设的支架宜采用中心传力方式； 2 单根立杆的轴力标准值不宜大于12kN，高大模板支架单根立杆的轴力标准值不宜大于10kN；3 立杆顶部承受水平杆扣件传递的竖向荷载时，立杆应按不小于50mm的偏心距进行承载力验算，高大模板支架的立杆应按不小于100mm的偏心距进行承载力验算； 4 支承模板的顶部水平杆可按受弯构件进行承载力验算； 5 扣件抗滑移承载力验算可按现行行业标准《建筑施工扣件式钢管脚手架安全技术规范》JGJ130的有关规定执行。

4.4.2 模板面板背楞的截面高度宜统一。模板与安装时，面板拼缝应严密。有防水要求的墙体，其模板对拉螺栓中部应设止水片，止水片应与对拉螺栓环焊。
