环路故障专题案例
宽带环路故障处理
第4章宽带环路故障处理随着网络地不断发展,DSLAM设备地应用也越来越广,随之而来地网络故障也越来越复杂,其中网络环路是比较难troubleshooting地一种故障.下面,我们将现网中所能出现地几种环路情况,一一模拟并寻找出解决思路,定出判断故障地关键点.虽然目前地DSLAM版本都已经有环路检测功能,但下面几个案例主要是讲解环路地发生过程,和故障现象,希望让大家在以后处理环路问题时有一个较清晰地思路.4.1 案例分析4.1.1 案例一：单个用户申请两条DSL线路造成环网组网：图4-1城域网中采用L2汇聚各个DSLAM,上行汇聚到同一个三层接口.某网吧用户为了提高上网速度申请了两条DSL线路并接入用户局域网地同一个VLAN.当两条线路同时激活时,上层两个DSLAM上网速度变慢,直至中断.b5E2RGbCAP注意：在同一台DSLAM两条DSL线路接入同一个用户局域网也会造成同样地问题.原因分析：上面地组网是一个典型地环网,其中关键地两个点是1）两台DSLAM采用同一个3层接口,2）用户侧两条DSL线路没有作二层隔离.只要以上两个条件满足,L2上既使将两台DSLAM使用VLAN隔离开,仍然会使业务中断.p1EanqFDPw形成环网业务中断地原因一般有两个：1）上层交换机启动STP后阻塞DSLAM地上行端口导致DSLAM上行链路DOWN掉2）交换机、DSLAM上网关MAC地址漂移造成业务时断时续.上行交换机启动STP后,跟交换机会定时向各个VLAN发送STP监测报文,如果一段时间后交换机从某端口收到了自己发出地STP监测报文,则说明该端口和报文地发送端口<报文中携带了发送端口信息）形成环网,交换机会根据端口优先级将低优先级地端口阻塞掉,就会造成其中一个DSLAM业务中断.正常情况下,交换机CAM中学习到地网关MAC地址对应地是上行到L3地端口,但是形成环网之后,网关发送地广播报文在用户侧环回并从DSLAM上发给L2,导致CAM中网关MAC对应地端口变成连接DSLAM地端口,这样DSLAM上来正常地业务报文<目地地址是网关MAC）就会被丢弃或者错误转发<LSW芯片转发某个报文时,如果查找CAM中报文目地MAC对应地端口和报文地进入端口一致,有两种处理方式,一种是直接丢弃,一种是广播,这取决于LSW芯片地种类,但是这两种方式都会造成严重后果）,直到L3网关发过来地报文重新刷新CAM表中对应端口.此时上网业务就表现为时断时续.DSLAM上MAC地址漂移地现象和L2上类似,也是网关地MAC地址在上行端口和下行端口来回漂移,造成用户上行报文大量丢弃.在L2上DSLAM进行VLAN隔离是否能够解决此问题呢？答案是无法解决,因为：1）有一些L2地LSW芯片CAM刷新时是以MAC地址作为第一索引地,而不是以VLAN作为第一索引,也就是说一个MAC地址在CAM中只能占用一个表项,对应一个端口.2）L2上划分VLAN不能解决DSLAM上网关MAC地址漂移地问题,关键是用户侧两条DSL线路是二层互通地,一条线路发下来地广播报文会广播到另外一条线路.解决方法：解决此问题地方法就是解决前面提到地两个关键点：1）两台DSLAM采用同一个3层接口,2）用户侧两条DSL线路没有作二层隔离.这两个条件任意一个不满足都可以解决环路问题,其中第二个条件更为合理一下,将两条DSL线路桥接在用户局域网上不但不能起到增加上网带宽地作用,还会造成广播风暴<用户侧地交换机也会出现网关MAC地址漂移地现象,而且会因为广播报文不断循环造成广播风暴）,一定要使用三层设备将两条DSL线路和用户局域网隔离开,一方面解决了以上问题,另外用户地组网问题也不会影响到运营商地城域网.隔离地办法很多,使用代理服务器、路由器或者带路由功能地MODEM都可以,其中使用路由功能地MODEM成本较为低廉.建议设置如下：1）两个MODEM广域网接口采用1483B地PPPOE拨号或者1483B协议地静态IP方式<根据运营模式而定）2）两个MODEM都启动NAT和DHCP,配置地址池,两个MODEM地地址池不要交叉,例如MODEM1采用192.168.0.2－192.168.0.128,MODEM1地址池采用192.168.0.129—192.168.0.254,可以预留部分地址给服务器、打印机、路由器.3）局域网中所有需要上网地计算机配置自动获得IP地址.这样配置之后,计算机就会分别从两个MODEM获取地址和网关,上网业务也就实现了分流,有效地提高了上网速度,同时也实现了用户网络和城域网地隔离.EmxvxOtOco4.1.2 案例二：用户侧ADSL互通时MODEM问题导致环网组网：图4-2为了实现企业和分支机构之间地互通,在DSLAM上做了两个ADSL用户之间地互通,并且两个ADSL 用户还存在有上网地PVC,上图中蓝色线条代表ADSL互通PVC,红色代表两个用户地上网PVC.当建了蓝色PVC后,上行业务就开始中断.SixE2yXPq5原因分析：这个案例中业务中断地原因和上一个例子相同都是环网造成上行端口阻塞或者地址漂移后地报文丢失和广播风暴.我们主要分析一下这种组网是如何构成环网地.上图中可以看出,如果RTU上如果两条桥接PVC能够二层互通,则就构成了一个环网.关键是RTU上是否允许两条桥接PVC之间互通？很不幸,相当多地MODEM都是这样作地,这和MODEM内部软件实现地协议栈有关<特别是采用alcatel解决方案地MODEM）,这样作地原因是内部地二层转发模块按照“广播包转发给所有地桥接逻辑端口”地原则转发,而不关心该逻辑端口是广域网PVC还是局域网以太口.6ewMyirQFL解决方法：a. 更换用户侧地RTU由于没有详细地测试那些MODEM不具有以上地问题,所以无法推荐出合适地RTU,不过华为地MT800可以满足要求.kavU42VRUsb. ADSL互通地PVC使用IPOA协议端口间地PVC不使用桥接方式,采用3层接口对接,这样就和上网地PVC无法构成环网,配置举例：RTU1图4-3上网PVC：VPI/VCI=0/35,桥接方式或者PPPOE<RFC2684桥接协议）互通PVC：VPI/VCI=0/36,IPOA方式<RFC2684路由协议）,广域网IP＝10.71.52.1/24,对端IP=10.71.52.2以太网口地址＝192.168.1.1/24用户局域网IP=192.168.1.2---192.168.1.254RTU2上网PVC：VPI/VCI=0/35,桥接方式或者PPPOE<RFC2684桥接协议）互通PVC：VPI/VCI=0/36,IPOA方式<RFC2684路由协议）,广域网IP＝10.71.52.2/24,对端IP=10.71.52.1以太网口地址＝192.168.1.1/24用户局域网IP=192.168.1.2---192.168.1.254广域网IP地址和掩码可以自己随意确定,只要保证本地RTU配置地对端IP和对端RTU地广域IP相等.本地RTU地以太网口IP地址和本地局域网同一网段.DSLAM上建一个ADSL端口到ADSL端口地PVC即可,两端地VP/VCI＝0/36.C. 需要互通地ADSL用户采用单独地VLAN在L2上进行互通前面采用IPOA地PVC互通适合于位于同一个DSLAM下地用户互通,如果互通地ADSL用户位于不同地DSLAM上,则必须给用户配置一个二层地VPN用于互通,这种方法安全性比较好.配置方法是：<1） L2上给互通用户做一个单独地VLAN,并修改L2和DSLAM地配置,保证DSLAM和L2端口都是TAG端口.<2）两个DSLAM上都建一个VLAN-ADSL端口地PVC,VPI/VCI ＝ 0/36.<3）两边地RTU上配置VP/VCI＝0/36地PVC,协议是桥接协议LLC封装.这种方法由于是二层互通,用户可以方便地实现VPN功能,并且采用单独VLAN,安全性较好.4.1.3 案例三：用户局域网内地环网问题这种现象也比较常见,有以下几种情况：1）用户局域网内交换机成环,这种问题一般都比较好发现,因为此时用户网络也是无法使用地.交换机抓包时可以抓到大量广播包和转发错误地单播报文<转发1端口地报文却在2端口收到）2）网内某个计算机采用了双网卡并使用了网卡绑订软件现在有很多人采用双网卡并使用网卡绑订软件来充当服务器,但是由于网卡工作模式设置不正常<类似于交换机地trunk,有多种工作模式,如果设置模式错误地话会形成环网）,就导致广播报文从一个网卡广播到另外一个网卡,这种方式不建议使用.4.2 建议和总结随着技术地发展,各种网络设备和软件层出不穷,组网出问题地几率会越来越大,要解决这些问题,一方面要尽量使用路由方式地MODEM,将用户网络和城域网隔离,另一方面要针对性对网吧、企业用户组网进行指导和监督,规范网络拓扑,在设计时就考虑这方面问题,避免日后维护中遇到此类故障.。
环路问题导致用户上网异常故障处理案例
环路问题导致用户上网异常故障处理案例TAC 中心网络拓扑结构：以下是典型的接入层网络拓扑结构，两台S2126G 在同一VLAN 内（VLAN 2）；S3550开启相应的三层接口，默认路由指向核心设备。
故障现象：用户反映S3550下挂业务上网速度慢，有时打开网页时没有反映。
故障排查方法：1、 将测试PC 连接到S3550（Fa0/24），配置和用户PC 在同一VLAN 内；2、 测试PC 不断PING 核心网络设备，并在交换机不断的查看MAC 地址表项； Switch#show mac-address-tableVlan MAC Address Type Interface---------- -------------------- -------- -------------------2 0016.3606.92f2 DYNAMIC Fa0/242 00d0.f88b.6228 DYNAMIC Fa0/32 00d0.f88b.ae18 DYNAMIC Fa0/2Switch#show mac-address-tableVlan MAC Address Type Interface---------- -------------------- -------- -------------------2 0016.3606.92f2 DYNAMIC Fa0/32 00d0.f88b.6228 DYNAMIC Fa0/32 00d0.f88b.ae18 DYNAMIC Fa0/2通过以上反馈信息可以看到测试PC 的MAC 地址发生漂移，可以定位在S2126G_B 上发生环路。
在实际网络环境当中，交换机可能学习到众多的MAC 地址，我们可以通过show mac-address-table address H.H.H 命令查看测试PC 的MAC 地址是否产生漂移。
Switch#show mac-address-table address 0016.3606.92f2Vlan MAC Address Type Interface---------- -------------------- -------- -------------------接入层网络拓扑结构1 0016.3606.92f2 DYNAMIC Fa0/24 Switch#show mac-address-table address 0016.3606.92f2 Vlan MAC Address Type Interface ---------- -------------------- -------- -------------------1 0016.3606.92f2 DYNAMIC Fa0/3。
CFM56-5B发动机火警系统环路故障分析
Internal Combustion Engine&Parts0引言航线人员在日常飞机维护过程中，经常遇到发动机火警环路故障，排故思路具有代表性，现将以“ENG1FIRELOOP A FAULT”为例具体讲述故障排除思路与方法，以及提出一些维护建议。
1发动机火警探测系统工作原理由两个相同的探测环路（LOOP A和LOOP B）并行安装。
每条探测环路包含3个探测环路元件（风扇、核心机、吊架）。
两条环路由火警探测组件（FDU）监控。
每架飞机有两部FDU，FDU1监控左发，FDU2监控右发。
FDU 向飞行警告计算机（FWC）发送火警和故障信号用于ECAM显示。
1.1探测环路由传感元件与响应阀体组成。
含有一个钛芯，周围螺旋缠绕。
螺旋是由特殊性质的惰性材料制成的，可以释放与吸收气体。
传感器与管壁之间的间隙充满氦气，氦的初始压力与为传感元件选择的预设定温度阈值有关，传感元件根据理想气体定律进行反应。
传感元件的一端是焊接，另一端与响应阀体相连。
响应阀体里面有包含两个压力开关电门：报警电门与监控电门。
两个电门中出来线路与飞机线路相连。
正常情况下，环路内的报警电门断开，内部的气体压力使监控电门闭合；当有火警时，环路线内气体压力升高，报警电门接通，给出火警信号；一旦环路线受损，内部气体泄露导致压力降低，监控电门脱开，给出故障信号。
FDU位于电子舱，处理从火警探测环路接收到的信号，发送到ECAM、CFDS、发动机火警控制面板。
有三个功能模块：两个独立通道、一个仅用于维护目的的监控电路。
每个通道从相关的检测回路连续接收和分析信号产生警告。
1.2故障逻辑当环路发生故障时，例如：ENG1FIRE LOOP A FAULT，FDU1向ECAM和中央故障显示接口组件（CFDIU）发送环路故障信号。
如果满足以下任一条件，FDU1将生成一个故障信号。
①电气故障（失去电源，例：插头没有连接或插钉污染）。
②一个探测环路故障（监控电门断开）。
案例某检察院网络环路故障分析报告
案例-某检察院网络环路故障分析报告某检察院网络环路故障分析报告目录故障现象描述................................................... - 4 -基本环境描述........................................... - 4 -分析方案设计................................................... - 5 -分析目标................................................... - 5 -抓包位置................................................... - 5 -分析情况........................................................... - 5 -终端分析，............................................... - 5 -网络出口分析........................................... - 6 -分析结论........................................................... - 6 -故障现象描述该院一些员工当天发现访问内部网站慢或无法访问，该院管理员ping网站服务器和内部网关掉包严重，有时跟本无法ping通。
基本环境描述该院网络内部网络不能访问互联网，由楼层交换机接入核心交换机（交换机都为二层），其中有一些办公室使用家用8口或5口小型交换机。
分析方案设计分析目标确认网内掉包严重网络故障是由何种原因造成的抓包位置经初步了解，将抓包位置确定在核心交换机。
分析情况终端分析，通过对协议分析发现网络中大量使用UDP协议。
网络出口分析从上图可以看出网络中有大量不正常广播流量。
路由环路问题解析

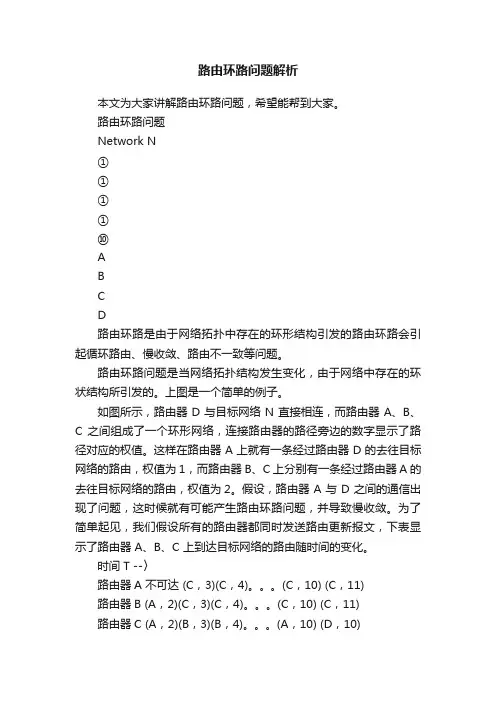

路由环路问题解析
本文为大家讲解路由环路问题，希望能帮到大家。
路由环路问题
Network N
①
①
①
①
⑩
A
B
C
D
路由环路是由于网络拓扑中存在的环形结构引发的路由环路会引起循环路由、慢收敛、路由不一致等问题。
路由环路问题是当网络拓扑结构发生变化，由于网络中存在的环状结构所引发的。
上图是一个简单的例子。
如图所示，路由器 D 与目标网络 N 直接相连，而路由器 A、B、C 之间组成了一个环形网络，连接路由器的路径旁边的数字显示了路径对应的权值。
这样在路由器 A 上就有一条经过路由器 D 的去往目标网络的路由，权值为 1，而路由器 B、C 上分别有一条经过路由器 A 的去往目标网络的路由，权值为2。
假设，路由器 A 与 D 之间的通信出现了问题，这时候就有可能产生路由环路问题，并导致慢收敛。
为了简单起见，我们假设所有的路由器都同时发送路由更新报文，下表显示了路由器 A、B、C 上到达目标网络的路由随时间的变化。
时间 T --〉
路由器A 不可达 (C，3)(C，4)。
(C，10) (C，11)
路由器B (A，2)(C，3)(C，4)。
(C，10) (C，11)
路由器C (A，2)(B，3)(B，4)。
(A，10) (D，10)
虽然算法最终收敛，但在漫长的收敛过程中在各个路由器上的路由并不能反映网络的真实结构，A、B、C 三台路由器之间相互欺骗，把错误的路由信息在网络中相互传递。
环路故障演示实验报告
一、实验目的1. 了解环路故障在网络中的表现和危害。
2. 学习识别和排除环路故障的方法。
3. 提高网络维护和故障处理的实际操作能力。
二、实验器材1. 以太网交换机 2 台2. 以太网网线 4 根3. 电脑 2 台4. 万用表 1 个5. 路由跟踪工具 1 个三、实验原理环路故障是指在网络中形成的闭合回路，导致数据包在网络中循环传输，无法到达目的地。
环路故障会导致网络性能下降，甚至网络瘫痪。
本实验通过搭建简单的网络拓扑，人为制造环路故障，观察并分析故障现象，学习排除故障的方法。
四、实验步骤1. 搭建网络拓扑：- 将两台交换机分别连接到两台电脑，实现两台电脑之间的通信。
- 将两台交换机之间的连接线重新连接，形成环路。
2. 观察环路故障现象：- 使用路由跟踪工具检测数据包在网络中的传输路径，发现数据包在网络中循环传输，无法到达目的地。
- 观察两台电脑之间的通信情况，发现无法正常通信。
3. 分析故障原因：- 通过观察网络拓扑和故障现象，判断环路故障是由交换机之间的连接线重新连接引起的。
4. 排除故障：- 断开交换机之间的连接线，消除环路。
- 使用路由跟踪工具检测数据包在网络中的传输路径，确认环路故障已排除。
- 观察两台电脑之间的通信情况，确认通信恢复正常。
5. 验证故障排除效果：- 重新连接交换机之间的连接线，再次观察故障现象。
- 发现重新连接后，环路故障现象再次出现，证明故障排除效果良好。
五、实验结果与分析1. 环路故障导致数据包在网络中循环传输，无法到达目的地，从而影响网络通信。
2. 通过观察网络拓扑和故障现象，可以初步判断故障原因。
3. 断开形成环路的连接线，可以排除环路故障，恢复网络通信。
六、实验总结本实验通过搭建简单的网络拓扑，人为制造环路故障，观察并分析故障现象，学习排除故障的方法。
实验结果表明，环路故障会对网络通信造成严重影响，因此网络维护人员需要具备识别和排除环路故障的能力。
在实验过程中，我们掌握了以下技能：1. 了解环路故障在网络中的表现和危害。
ONU环路故障排除案例
环路故障排错案例刘颐-401●概述：一、网络拓扑结构二、现场情况三、故障处理流程四、总结●内容介绍一、网络拓扑结构1）每个变电站的拓扑结构均相同，业务划分由路由器完成，每个路由器将将此次自能网改造业务流划分到VLAN 499中通过VPN安全隧道汇聚到主站服务中。
每个变电站网段均不相同，变电站之间设备均不能互访。
2）主网默认情况下使用老的SDH网，路由器业务传输上联使用STM-12 2M的数据网，现计划改造成路由器业务传输上联使用100M 数据网，改善上联瓶颈问题。
3）默认情况下，如果没有PTN设备，业务走SDH网络，如果有PTN设备，业务走PTN网络。
两个网络形成冗余备份，提供保护。
4）我司C8000属于接入层设备，按要求创建VLAN 499 过交换机trunk模式走业务流。
另外VLAN 1000走PTN形成局域网走OLT管理流。
5）二、现场情况设备联调过程中发现终端设备向上通信质量较差，通过ping发现有比较明显的丢包过程。
经过多次验证及长ping发现确实有丢包现象，丢包率在60%以上。
三、故障处理流程1）逐级ping初步定位故障点终端ping ---- olt ping------ 交换机ping ----- 路由器ping通过ping发现，从路由器向上ping 丢包率为0 ,从交换机及OL T向上ping均丢包率在60%以上。
初步定为故障点在变电站。
2）远程登录OLT查看ARP表及MAC表nanfang(config)# show arp infoLINK LEVEL ARP TABLEDestination LL Address Flags Refcnt Use Interface---------------------------------------------------------------------20.23.38.254 00:23:89:a4:04:02 0x8405 1 228 sc2192.168.1.1 00:1a:69:01:36:68 0x8405 1 27363 fei1192.168.1.2 00:1a:69:01:36:7e 0x8405 0 58927 fei1192.168.1.3 00:1a:69:01:36:74 0x8405 0 109134 fei1192.168.1.4 00:1a:69:01:36:88 0x8405 0 22536 fei1anfang(config)# show mac-addr vlan 499Index MacAddr VLAN State Dest-port-------------------------------------------------------------------1 00:90:e8:29:05:23 499 dynamic 2/42 00:90:e8:29:9f:8d 499 dynamic 2/23 00:90:e8:29:a0:d9 499 dynamic 1/44 00:90:e8:29:a0:ef 499 dynamic 3/25 00:23:89:a4:04:02 499 dynamic 12/16 00:90:e8:29:05:77 499 dynamic 2/27 00:90:e8:29:9e:e1 499 dynamic 2/1注意：00:23:89:a4:04:02这个MAC地址，这个地址是路由器的上联接口MAC。
环路故障专题案例.
【交换机在江湖】环路故障专题（3）扁鹊问道下篇----临床案例环路故障纷繁错杂,难寻其理。
愿广为搜罗现网案例，合览汇编，以求至简至约，开卷了如指掌。
1.1.1 对接设备故障1.1.1.1 其他厂商设备上出现华为MAC地址漂移故障案例涉及产品和版本S交换机V200R002及先前版本组网情况如图1-1所示，防火墙设备上连接了三台交换机。
图1-1其他厂商设备上出现华为MAC地址漂移问题案例组网图现象描述防火墙设备上能够看到00e0-fc09-bcf9 MAC地址的漂移，对防火墙的业务转发有影响。
原因分析华为自研交换机上只有NDP会用00e0-fc09-bcf9作为协议报文的源MAC，而NDP是默认使能的，所以在这个场景中会导致防火墙设备报漂移，进而影响防火墙的转发；这个MAC地址发生漂移一般情况下对业务没有影响（如果设备上对MAC漂移配置了动作则除外）。
NDP协议报文是BPDU报文，而BPDU报文是不应该学习MAC地址的，交换机最新版本已经不会学习BPDU报文了，防火墙设备也不应该学习该MAC地址。
处理步骤执行命令ndp disable，去使能交换机全局NDP功能。
总结与建议无。
1.1.1.2 ATAE软件问题导致与交换机MSTP对接失败的故障案例涉及产品和版本S交换机所有产品和版本组网情况如图1-2所示，新接入的ATAE机框与Switch-1和Switch-2交换机组成口字型环路。
图1-2A TAE软件问题导致与交换机MSTP对接失败的故障案例组网图现象描述在启用STP后发现环路无法正常收敛：Switch-1、ATAE-SW-8均为根桥，Switch互连端口、A TAE互连端口可正常收敛，而Switch-1、Switch-2与连接的其他A TAE机框STP无法正常收敛。
原因分析Switch-1配置为根桥，设备的系统MAC为：4c1f-cc82-d659。
新接入的ATAE机框软件版本为V200R013SPC005，该版本存在一个软件问题：对于收到的根桥MAC以59结尾的STP报文不能正常处理。
环路危害及解决方案
学校的北楼网络出现故障。
校园网络时通时断，服务器CPU使用率明显上升，汇集交换机工作异常，整个北楼网络多次瘫痪。
经过一番检查、维护后，故障终于得到排除。
在故障排除过程中，发现很多起网络故障都是由于网络环路而引起的。
1.部分同学不慎将一条网线的两端直接插在同一台集线器或者交换机的两个端口上（图1），很显然，网络在此形成了环路。
2.由于对整个网络拓扑结构的不熟悉，用户很可能在使用中不经意地将两根应连接到学校主交换机的网线连到了一台集线器或者交换机上（图2），造成了局部网络的环路。
从以上现象可以知道，由于部分同学局部网络形成环路后，相关的广播报文将沿着网络环路无休止地循环传播，继而形成广播风暴，一旦形成了广播风暴，那么，比较乐观的情况就是网络的利用率明显升高，服务器CPU的使用率迅速上升，可使用的网络带宽变得非常有限，所有广播数据包将被丢弃不再传播以使网络恢复正常，所以就造成了用户访问网络时断断续续的现象发生；最坏的情况则是广播数据包将无休止地繁殖，最终耗尽所有的网络带宽，造成整个网络瘫痪，中心交换机死机，使得用户完全无法访问网络。
图1
图2
上述故障很可能在每个楼层都会出现。
我认为解决这一问题的较好的方法是:首先教育同学不能将同一根网线的两端同时连接到同一台设备上.其次是不能将同一房间的两个设备连山两根网线.第三是尽可能组织相关网络知识的宣传,处分利用学生干部和网络勤工俭学学生学习网络知识,并协助同学正确连接网络.如果再使用中出现网络异常时，首先与网络中心联系，让网管人员到现场进行查看，这样就可以尽可能地避免由于网络环路的出现而使整个网络无法正常运行。
环路引起网络故障和现象仿真
环路引起网络故障处理和现象仿真目录1. 问题处理过程： (1)2. 现象仿真实验 (3)2.1. 环境： (3)2.2. 正常状态，pc1去ping pc2 (5)2.3. 3,4口自环的情况 (5)2.4. 模拟vlan1数据通过 (7)2.4.1. 两个端口都是access口，pc2去ping pc1互ping正常 (7)2.4.2. 两个端口都是vlan1，相互都能ping通 (8)2.4.3. 2口为trunk，但运行vlan1通过，1口access口属于vlan1 (8)2.4.4. 1,2都是trunk口，都允许vlan1通过 (9)2.4.5. 修改2的native vlanid为4092后，pc1去ping pc2 (10)2.4.6. 过程分析： (11)3. 知识点： (12)1.问题处理过程：一天下午，突然工位的pc192.168.205.201无法ping通机柜汇聚交换机192.168.205.15，ping 的结果是无法访问目标主机。
已知，公司组网如下图：查看arp -a发现没有192.168.205.15的mac地址。
长ping192.168.205.15，用windump跟踪执行windump -i 1 -nne arp[14:4]=0xc0a8cd0f or arp[24:4]=0xc0a0cd0f（跟踪arp 请求源ip和响应的目的ip），发现有如下打印：发现pc发出的arp请求没有得到响应。
奇怪，镜像核心交换机到机柜汇聚交换机的接口发现有下面的打印：看这个每包的时间间隔，发现几乎在0.000002秒，就是说每秒发送50000个包，而交换机设置最大接收arp是100个/秒，显然超出交换机的处理能力，怀疑谁的设备出了问题，询问同事谁的这两个mac地址的设备？判断在不停的发送arp消息。
有同事反馈他在其他网段能登录机柜汇聚交换机，反馈这个00:ac:c9:00:00:02是在图中253交换机上，如图：让他在机柜汇聚交换机上shutdown 1/1/9接口，并清除掉arp表和mac地址表后，用192.168.205.201pc进行ping，发现windump有下面的打印：机柜汇聚交换机响应了arp请求，能够ping通。
上行接口环路导致OLT下专线业务中断案例
上行接口环路导致OLT下专线业务中断一、问题描述MA5680T下静态专线业务全部中断。
二、原因分析：1、ONU故障无法学到MAC地址。
2、OLT PON单板故障。
3、用户端问题。
4、设备存在环路。
三、故障处理过程1、更换下挂ONU，ONU注册正常，业务依然故障。
排除ONU问题。
2、将ONU更换到其他槽位，故障依旧。
排除OLT PON单板问题。
3、更换用户端电脑，故障依旧。
排除用户端问题。
4、在OLT上检查用户MAC地址是否在其他端口学习到，操作步骤如下。
（1）使用display mac-address port 0/3/1命令查看用户MAC 地址（故障用户所在端口为0/3/1，ONT ID为8）。
（2）使用display location 001d-609d-e770命令查看用户MAC 地址所在端口（故障用户MAC地址为001d-609d-e770）。
发现上行口0/19/0也学习到了用户MAC，且上行口的VLAN ID为1。
定位到问题原因为上层设备在VLAN 1中存在环路。
5、消除环路的方法是将OLT的上行口从VLAN 1中删除，阻止VLAN 1透传，并且将上行口的native-vlan改成其他VLAN ID。
由于VLAN 1作为默认Native VLAN无法在上行口直接删除，需按照以下步骤操作。
（1）使用vlan 101 standard命令新增一个VLAN作为上行口的Native VLAN。
（2）使用port vlan 101 0/19 0命令将VLAN 101增加到0/19/0，使带VLAN 101的报文能通过0/19/0上行。
（3）使用interface giu 0/19命令进入GIU模式，使用native-vlan 1 vlan 101命令在0/19/0的native-vlan中增加VLAN 101。
（4）使用quit命令退回全局配置模式，使用port vlan 1 0/19 0命令从0/19/0的native-vlan中删除VLAN 1。
网络环路引起的故障汇总
网络环路引起的故障汇总在日常维护中，由于各种原因有时会形成网络环路。
以下汇总了自接手IP 维护工作以来碰到过的各种环路问题，由于水平有限，错误的地方请指正。
1、在调试设备时测试光路形成的环路。
目前DSLAM设备都下挂在L2 S8505。
在调试新DSLAM设备时，我们一般都会先完成数据配置再到现场开局。
有时我们会在远端机房的ODF进行收发环路，通过查看交换机端口是否UP的方法来判断光路是否正常。
事实上这样会造成VLAN 31环路，引起L2 S8505和下带设备的网管通信中断。
如果要采用此方法测试，应提前删除该端口的VLAN 31透传，等设备调试起来后再加入。
2、在配置或取消链路聚合时形成的环路。
为实现二层网络双路由保护或流量分担，链路聚合的应用越来越多。
链路聚合组要求端口的数据配置必须一样，也就是透传的VLAN也一样。
如果端口取消了链路聚合就会形成环路，该环路肯定会影响到业务。
如果端口也透传了VLAN 31，同理也会影响到L2 S8505和下带设备的网管。
2007年张埔IPSU和新局L2 S8505对开链路聚合时，由于有问题取消聚合，聚合取消后不仅引起了PPPOE、IPTV业务阻断，也引起了L2 S8505网管中断。
另外如华为的EPON OLT设备和L2 S8505对开聚合组时，调试人员最初将端口设置为强制模式。
为实现单芯中断时的业务保护，需要将强制改为自协商模式，而OLT设备必须将聚合组删除才能更改，这时就会产生环路。
因此取消链路聚合时应及时将聚合的某个端口SHUTDOWN或将配置数据删除。
3、2007年9月2日新局L2S8505下带设备网管通信频繁瞬告。
新局L2 S8505下带设备网管通信频繁瞬告，更换网管端口无效。
怀疑S8505被攻击，抓包分析发现ARP包偏多，但也不会影响到网管。
在T160G和L2 S8505下带的小L2设备上发现有接收到大量的IGMP报文信息，S3228上的LOG中有非常多的“Receive too many packets of 'igmp' from port gei_3/1”，抓包发现有非常多的IGMP报文（V2 LEAVE GROUP，源MAC地址为0015-EB6A-F186，目标MAC地址0100-5E00-002，源IP为0.0.0.0，目标IP为224.0.0.2,组播地址为239.255.40.14 )。
16-网络故障导致的路由环路问题
计算机网络实验报告
课程名称：计算机网络
实验名称：16 网络故障导致的路由环路问题
实验目的
理解网络故障导致的路由环路问题
实验步骤
查看路由表
查看报文内部参数
设置命令行参数
设置空端口
实验总结和体会
在维护路由表信息的时候，如果在拓扑发生改变后，网络收敛缓慢产生了不协调或者矛盾的路由选择条目，就会发生路由环路的问题，这种条件下，对无法到达的网络路由不予理睬，导致用户的数据包不停在网络上循环发送，最终造成网络资源的严重浪费。
案例-路由环路浅谈、解决方案
路由环路浅谈在网络中，有时候会感觉网速突然变得很慢，通常都是由于网络中存在着一些异常流量所造成的。
何谓异常流量？1、大量流量导致网络拥塞.2、发送大量数据包导致网络设备处理性能下降。
3、异常报文导致网络拓扑或链接状态改变。
在其中包含了以下几个部分：1、病毒:包含了蠕虫，木马，ARP攻击的病毒等会传播并导致网络瘫痪.2、网络攻击：DOS攻击行为，ARP攻击行为等可能造成网络瘫痪的攻击。
3、错误的网络设置：路由环路可能造成设备处理性能的降低，严重时可能导致网络瘫痪。
4、不正当的应用：P2P下载，在线观看视频等可能造成设备处理性能降低，网络拥塞。
今天，主要给大家讲述一下路由环路的产生，如何用科来网络分析软件找到路由环路,以及一些解决的办法。
首先来讲一下路由环路的产生。
在网络配置中，最容易发生路由环路产生的原因就是静态路由，过多的静态路由的配置，导致网络在拓扑上产生混乱，在不经意间，就会产生路由环路。
其次，一些动态路由协议,例如距离向量型协议：RIP等也有可能产生路由环路。
1、静态路由产生环路。
在路由器的配置上，有时候静态路由确实是比较方便的配置方法,只需要一条命令，就可以实现路由器之间的通信。
而不想动态路由协议，需要对路由器配置多条命令来实现.但是，在实现路由冗余的时候,很容易就产生路由环路。
比如在R1和R2之间连上两条网线做冗余，一条从R1指向R2，一条从R2指向R1，这时候数据就会不停在R1与R2之间传输，占用了设备的资源,导致设备性能变差。
2、链路状态型路由协议产生环路。
链路状态型路由协议通过向所有接口周期性的广播路由更新来跟踪整个网络的变化，这些广播包括了完整的路由表，但却给处理器和带宽增加了负担。
若收敛过慢会产生路由环路.如图所示:路由器C到10.4。
0.0是直连的，跳数为0。
路由器B到10.4.0.0经过路由器C，跳数为1。
路由器A到10.4。
0。
0经过路由器B和路由器C，跳数为2。
在这时候，10.4。
静态路由导致环路的问题案例-Public详解
那我们来看一下路由器上的路由表，总部路由器路由表如下：
从上边的总部路由表信息我们可以看到，目标地址为192.168.0.254的报文匹配到红圈标注的路由，下一跳地址为10.0.0.2。下一跳地址是符合预期的。
那我们来看一下路由器上的路由表，分部路由器路由表如下：
从上边的分部路由表信息我们可以看到，目标地址为192.168.0.254的报文匹配到红圈标注的默认路由，下一跳地址为10.0.0.1。这一点就是产生路由环路的原因。
静态路由导致环路的问题
1
1
某公司总部与多个分部使用专线进行连接，具体组网拓扑及路由如上图所示，总部和分部之间每天都用大量的业务进行互访，4M专线线路带宽接近饱和。总部和分部路由器互连地址为10.0.0.1和10.0.0.2。总部网络的业务网段地址为172.16.0.0/24，网关是172.16.0.1，某个分部路由器下挂了两个部门，部门A的业务网关是192.168.0.1，部门B的业务网关为192.16.1.1。全网配置静态路由使总部业务网段和分部业务网段互通，具体路由设置如上图所示。
ip route-static 192.168.1.0 24 NULL 0
为了避免当业务B网段直连路由消失的时候，A部门也出现访问总部变慢的现象，所以也添加了一条对B网段的黑洞路由。由于静态路由的管理距离（华为设备为Preference60）小于直连路由的管理距离（华为设备为Preference 0）。所以当业务A和B直连路由正常的时候，不会影响整个网络流量的正常转发。只有当某个直连路由消失的时候，黑洞路由才回生效。至此，该问题解决。
案例三 网络中形成环路
案例三网络中形成环路某单位局域网使用星型拓扑结构的千兆以太网技术，网络主干采用1000Mbps速率传输，中心机房配置一台华为6506三层路由交换机，各楼层使用华为3026或背板堆叠的2026接入核心交换机，各单位计算机通过直接接入或以级连方式通过接入层交换机接入网络。
中心有多台服务器，提供文件服务、FTP、WEB等各项服务。
全网分为5个VLAN，根据不同的业务定义了不同网段的IP地址。
随着信息访问需求的增加，接入网络的用户不断增多，在网络维护和建设中遇到过各种问题以及故障，现分析其中一个影响较大的故障，谈谈在网络管理和维护方面的一些经验和体会。
某日有多个用户反映网络连接情况时通时断，有时同一楼层的计算机都无法互相ping 通，故障用户分布在多个楼层，故障点不集中。
对个别端口做互换测试，故障仍然存在。
在故障计算机上进行测试，发现可以ping通网络中的部分服务器或计算机，ping核心交换机的IP地址常出现不通、丢包、时延大的现象。
利用华为的网络软件对可管理的交换机做检查，没有明显的报错。
（1）故障排查首先怀疑为核心交换机物理故障，观察交换机的指示灯状态以及各端口的状态，显示正常。
对核心交换机清除缓存、关闭重启，并检查交换机的配置情况，没有改变。
经过以上的检查和测试，分析故障应该不在硬件部分，利用Sniffer抓包分析软件将网络中的数据包抓下来分析，发现有大量数据包来自一个MAC地址，目的地址是根本不存在的IP，怀疑是类似于“冲击波杀手”一类会造成网络堵塞的病毒。
根据网络正常时建立的IP 地址及MAC地址对应表查出该机属于某层的一个直属单位，初步确认故障点后将MAC地址对应的计算机从网络中断开并升级杀毒软件，然后重新接入网络，此时故障仍然存在。
为了确定具体故障点，要求该单位提供其接入拓扑图分析，发现该单位将分属于两个不同VLAN的连线分别连接两个不同的HUB，当天为了使用方便，将两个HUB用级联的方式连接到了一起，将其连线断开后，故障彻底排除。
案例-环路分析
网络环路分析一天，一个客户打电话说他们部门的内网阶段性掉线，而且频率很高，访问外网非常慢，ping网关，时通时不通，延时较大，部门所有机器都是类似情况！初步判断，有可能是内网异常流量占用，或者广播风暴之类的故障！还好，客户在使用科来回溯产品，可以保存数据，以便于现在回放“录像”。
简单描述一下网络拓扑，比较简单，只是一个部门网络，汇聚交换机——二层交换机——用户。
抓包位置，汇聚交换机作镜像，镜像端口接科来回溯分析系统。
网关地址：192.168.10.1选取时间为28s，总流量16.312M,速率也是比较大的(如图)！概要统计：下载数据包分析端点视图：广播和组播流量比较大，几乎占了总流量的98%。
先前的判断的方向是对的！而且还有两个无效地址0.0.0.0，169.254.134.187，没有获取到地址，忘了说了，地址都是自动获得的！看了协议视图，豁然开朗是dhcp 和netbios在作怪！结合dhcp 和netbios的联动性（见注释1），初步确定是dhcp在作怪了，正是由于dhcp的缘故，所以出现了169.254.x.x和0.0.0.0这样的地址。
DHCP的工作原理（见注释2），现在我们只说第一次登录的时候。
根据客户端是否第一次登录网络，DHCP 的工作形式会有所不同。
我们只说第一次登录的时候，当DHCP 客户端第一次登录网络的时候，也就是客户发现本机上没有任何IP 数据设定，它会向网络发出一个DHCP discover 封包。
因为客户端还不知道自己属于哪一个网络，所以封包的来源地址会为0.0.0.0 ，而目的地址则为255.255.255.255 ，然后再附上DHCP discover 的信息，向网络进行广播。
在Windows 的预设情形下，DHCP discover 的等待时间预设为 1 秒，也就是当客户端将第一个DHCP discover 封包送出去之后，在1 秒之内没有得到响应的话，就会进行第二次DHCP discover 广播。
华为MA5300环路问题分析
华为MA5300环路问题分析【摘要】文章阐述了MA5300环路产生的过程、现象,归纳总结了判断环路思路。
【关键词】环路;MAC;报文随着互联网的不断发展, DSLAM设备的应用也越来越广,从而网络故障也越来越复杂,但万变不离其宗。
下面我们就MA5300为例,将可能出现的几种环路情况,定出判断故障的关键点。
本文主要是讲解环路的发生过程和故障现象。
组网一:一个端口下出现环路的情况8850 FE:10/0/4.1(99.99.99.1)、pc1:adsl0/0/4(99.99.99.2)、pc2:eth7/2/1 (99.99.99.3)处于同一网段,且在MA5300上属于同一普通vlan33,在没有发生环路前,pc1,pc2都能够同时ping通8850接口地址.2008所有端口都属于VLAN1。
环路现象:1、pc1发广播包的情况当pc1第一次ping8850时,发出广播ARP报文。
广播报文到达2008时,向所有端口广播。
由于2008采用存储转发机制,导致广播包发生振荡。
当8850响应的ARP报文到达2008后,找不到正确的转发路径而进入循环路径,使pc1学不到8850的mac,使报文无法正确转发,致使网络不通。
此时5300在没有上端设备发送广播报文的情况下,不会发生mac地址漂移的现象。
pc2一直正常,ping8850不丢包。
2、8850发广播包的情况当8850第一次ping pc1时,发出广播ARP报文。
广播报文到达2008后,向所有端口广播。
使MA530发生MAC地址漂移,将8850的MAC学习到ADSL端口上。
使原本正常的PC2中断,此时若连续让8850发送广播报文,则PC2上可以看见时断时通的现象。
此时可以看到同时存在两个8850的CAM表,一个是上行端口,一个是发生漂移的ADSL端口。
当发生此种环路的时候,由于下端交换机发包速度太快,致使所有相同vlan下的用户中断。
组网二:不同单板的ADSL端口下发生环路的情况1、当广播报文由下端pc1发起时,其转发途径为:pc1-2008-ADSL0/0/4-ADSL4/0/0-2008或pc1-2008-ADSL4/0/0-ADSL0/0/4-2008若环路发生前PC1可以正常ping通8850。
