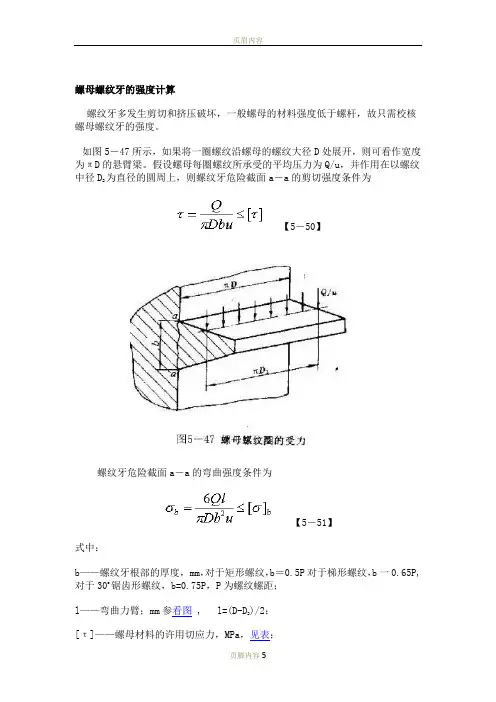

螺母螺纹牙的强度计算螺纹牙多发生剪切和挤压破坏,一般螺母的材料强度低于螺杆,故只需校核螺母螺纹牙的强度。

如图5-47所示,如果将一圈螺纹沿螺母的螺纹大径D处展开,则可看作宽度为πD的悬臂梁。

假设螺母每圈螺纹所承受的平均压力为Q/u,并作用在以螺纹中径D为直径的圆周上,则螺纹牙危险截面a-a的剪切强度条件为2【5-50】螺纹牙危险截面a-a的弯曲强度条件为【5-51】式中:b——螺纹牙根部的厚度, mm,对于矩形螺纹,b=0.5P对于梯形螺纹,b一0.65P,对于30o锯齿形螺纹,b=0.75P,P为螺纹螺距;l——弯曲力臂;mm参看图 , l=(D-D)/2;2[τ]——螺母材料的许用切应力,MPa,见表;[σ]b——螺母材料的许用弯曲应力,MPa,见表。

当螺杆和螺母的材料相同时,由于螺杆的小径dl小于螺母螺纹的大径D,故应校核杆螺纹牙的强度。

此时,上式中的D应改为d1。

螺母外径与凸缘的强度计算。

在螺旋起重器螺母的设计计算中,除了进行耐磨性计算与螺纹牙的强度计算外,还要进行螺母下段与螺母凸缘的强度计算。

如下图所示的螺母结构形式,工作时,在螺母凸缘与底座的接触面上产生挤压应力,凸缘根部受到弯曲及剪切作用。

螺母下段悬置,承受拉力和螺纹牙上的摩擦力矩作用。

设悬置部分承受全部外载荷Q,并将Q增加20~30%来代替螺纹牙上摩擦力矩的作用。

则螺母悬置部分危险截面b-b内的最大拉伸应力为式中[σ]为螺母材料的许用拉伸应力,[σ]=0.83[σ]b ,[σ]b为螺母材料的许用弯曲应力,见表5-15。

螺母凸缘的强度计算包括:凸缘与底座接触表面的挤压强度计算式中[σ]p 为螺母材料的许用挤压应力,可取[σ]p=(1.5 1.7)[σ]b凸缘根部的弯曲强度计算式中各尺寸符号的意义见下图。

凸缘根部被剪断的情况极少发生,故强度计算从略。

螺杆的稳定性计算:对于长径比大的受压螺杆,当轴向压力Q大于某一临界值时,螺杆就会突然发生侧向弯曲而丧失其稳定性。

(完整版)机械设计中丝杠螺母副计算校核

(完整版)机械设计中丝杠螺母副计算校核

1、螺纹副耐磨性计算《机械设计(第四版)》公式(6.20),螺纹中径计算公式:][2P h Fpd φπ≥式中, N F 轴向力,- 2.1=-φφ整体式螺母取 1.3,81][表许用压强MPa P -6m m 螺距,-p mm p h h 365.05.0=⨯==-螺纹工作高度,螺母为整体式并且磨损后间隙不能调整,2.1,5.22.1=-=φφ取;该螺旋机构为人力驱动,因此][P 提高20%,MPa P 6.212.118][=⨯=。

mm P h FP d 3.296.212.1314.3649153][2=⨯⨯⨯⨯=≥φπ612 612注:当ф<2.5或人力驱动时,[p]值可提高20%;若为剖分螺母时则[p]值应降低15~20%。

图3.? 螺旋副受力图牙型角α=30°,螺距P 由螺纹标准选择P=6mm牙顶间隙ac ;25.0,55.1=-=ac p ;5.0,126=-=ac p ;1,4414=-=ac p 外螺纹大径(公称直径),根据各企业自行制定的行业标准(或自行设计加工)取d=44mm中径mm p d d 415.02=-= 小径mm h d d 37231=-=牙高mm ac p h 5.35.03=+= 内螺纹大径mm ac d D 452=+=中径mm d D 1422== 小径mm p d D 381=-= 牙高mm h H 5.334== 牙顶宽mm p f 196.2366.0==牙槽底宽mm ac p w 9145.10563.366.0=-=螺纹升角4470.0tan 2==d npπψ 因此选用644⨯T 的螺杆,其参数为:表3.2 644⨯T 的螺杆公称直径(mm ) d 螺距(mm ) P中径(mm ) 22D d = 大径(mm ) D 小径(mm )1d 1D446414537382、螺纹牙强度计算螺纹牙的剪切和弯曲破坏多发生在螺母。

螺纹牙底宽 mm p t 8.36634.0634.01=⨯== 螺母旋合长度94.3143.22'=⨯==d H φ 相旋合螺纹圈数 16694.3≈='=P H z 剪切强度条件MPa z Dt F 4.068.3614514.334912.51=⨯⨯⨯=πMPa 4030][-=≤τ 弯曲强度条件MPa MPa z Dt Fh b 6040][9.62618.34514.3334912.533221-=≤=⨯⨯⨯⨯⨯=σπ表3.3滑动螺旋副材料的许用应力螺旋副材料 许用应力(MPa)[σ] [σ]b[τ] 螺杆 钢 σs /(3~5)螺母青铜 40~60 30~40 铸铁 40~55 40 钢(1.0~1.2) [σ]0..6[σ]螺杆强度计算螺杆受有压力(或拉力)F 和扭矩T ,根据第四强度理论,其强度条件为;Ng d l vg G 6.778.94041.046.078504242=⨯⨯⨯⨯===πρρm291.0250.06.7715.0f N r G T =⨯⨯=⋅⋅=公称][)2.0(3)4(231221σπ≤+d T d F][49.32)370.02.010291.0(3)370.014.310349154()2.0(3)4(23622-6231221σπ≤=⨯⨯+⨯⨯⨯=+-MPa d T d F4、螺纹副自锁条件668.21414.361arctan arctan2=⨯⨯==d nP πψ 梯形螺纹的牙型斜角 15=β,其当量摩擦角3.515cos 09.0arctancos arctan===βμρv 式中,ψ为螺纹升角;μ为螺旋副的当量摩擦系数,见下表3.?。

螺纹强度校核

螺纹强度校核

已知:M52x3螺纹,压强70MPa ,螺纹材料Q235。

由已知条件可得:螺纹大径D=52mm ,小径d=52-3=49mm ,螺距p =3mm ,压强P=70MPa ,S σ=235MPa平均所受轴向力()232652107010132000z 44F D P N ππ-⨯⨯=•=⨯⨯=1、抗剪切强度校核螺纹受剪应力应满足 []FDbzττπ=≤式中,平均所受轴向力——2132000z 4F D P N π=•= 螺纹大径——D=52mm螺纹齿根宽——b=0.75p (普通螺纹)因此,螺纹受剪应力-3-3S132000==359MPa 52100.7510235>[]=0.6[]0.6=0.6=28.2MPa S5F Dbz τππστσ=⨯⨯⨯⨯=⨯⨯故不安全2. 抗弯曲强度校核 螺纹受弯曲强度应满足23[]b b Fh σσπDb z=≤ 式中,平均所受轴向力——2132000z 4F D P N π=•=螺纹工作高度h =p =0.541p 螺纹大径——D=52mm螺纹齿根宽——b=0.75p (普通螺纹)因此,32332331320000.541310777MPa [][]235MPa 5210(0.75310)b b Fh σσσπDb z π---⨯⨯⨯⨯===>==⨯⨯⨯⨯⨯故不安全1. 抗剪切强度校核应满足[]FDbzττπ=≤式中● F :轴向力,单位N ;●1d :计算公扣时使用螺纹小径,单位mm ;● D :计算母扣时使用螺纹大径,单位mm ; ● b● z z 不宜大于10);●][τ:许用剪应力,单位MPa ,对于材质为钢,一般可以取][6.0][στ=,][σ为材料的许用拉应力,S[]Sσσ=,单位MPa ,其中S σ为屈服应力,单位MPa ,S 为安全系数,一般取3~5。

2. 抗弯曲强度校核应满足23[]b FhσπDb z≤。

其推导过程如下:一般来讲,螺母材料强度低于螺杆,所以螺纹牙抗弯和抗剪强度校核以螺母为对象,即校核母扣;但当螺母和螺杆材料相同时,则螺杆的强度要低于螺母,所以此时应校核螺杆强度,即校核公扣。

螺旋传动的校核计算方法

螺旋传动的校核计算方法

螺旋传动的校核计算方法一.耐磨性计算锯齿螺纹公式:螺纹中径d2>=0.65*SQRT(Q/(w[p])) mm 式中:Q——轴向载荷[N]W——引用系数W=H/d2 (H——螺母高度、d2——螺纹中径)整体螺母:W=1.2~2.5;剖分式螺母:W=2.5~3.5螺母中的扣数Z<=10。

[p]——许用挤压强度[N/mm2]v<=12 M/min(旋转线速度):淬火钢(HRC)—青铜[p]=10~13 Mpa手动:调质钢(HB)——青铜[p]=15~25 Mpa 二.螺杆螺纹部位的强度校核当量应力σt=SQRT(SQR(4Q/(πd2))+3SQR(T/(πd3/16)))<=[σ]式中:d——螺杆小径;d2—小径平方;d3—小径3次方[σ]——螺杆材料许用应力,优质碳钢、低合金碳钢取[σ]=50~80MpaT——螺旋副摩擦阻力矩N-m,T=fQd2/2;f-摩擦系数;d2-中径n——圆周率;n=3.1415926三.螺杆稳定性校核柔度λ=μL/SQRT(I/A)=4μL/d式中:μ——长度系数;千斤顶μ=2;压力机μ=0.7L——最大工作长度I——危险截面惯性矩;I=πd4/64;d4—小径4次方A——危险截面面积;A=πd2/4;d2—小径平方n——圆周率;n=3.1415926柔度λ>=100,临界载荷按材料力学的欧拉公式计算Qc=π2EI/SQR(μL)……[N]π2——圆周率的平方柔度λ<100;σb>=370 Mpa碳钢Qc=(304-1.12λ)A柔度λ<100;σb>=470 Mpa优质碳钢、低合金碳钢Qc=(461-2.57λ)A柔度λ<40,不作稳定性校核。

稳定性条件:Q<= Qc/n;n——安全系数,n=2.5~4。

四.螺母螺纹强度校核剪切强度校核:τ=Q/(πDbZ)<=[τ]弯曲强度校核:σ=3Qh/(πDb2Z)<=[σ]式中:b—螺纹牙根宽度;锯齿螺纹b=0.74t(t——螺距);b2——b的平方h—牙高Z—牙扣数D—螺母螺纹根径;πD—根径周长n——圆周率;n=3.1415926青铜螺母:[τ]=30~40Mpa;[σ]=40~60MPa2.螺母的长度如何确定?螺母的长度L=ZtZ-扣数;Z<10t-螺距3.千斤顶的螺纹如何计算承载力的?见<螺杆稳定性校核>注:SQRT:开平方函数;SQR:平方函数。
