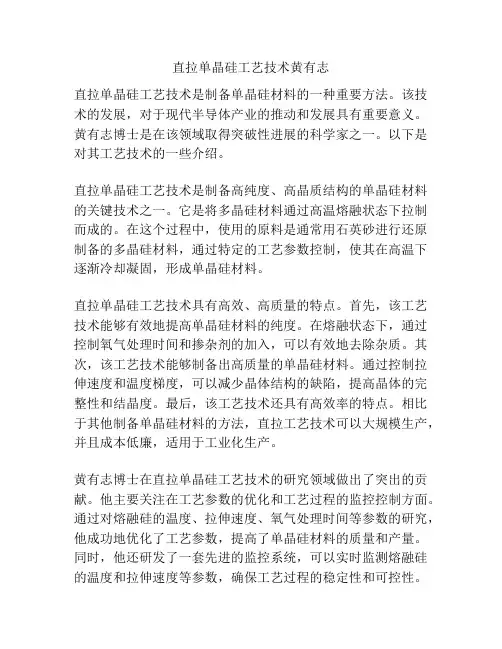

直拉单晶硅工艺技术黄有志
直拉单晶硅工艺技术黄有志直拉单晶硅工艺技术是制备单晶硅材料的一种重要方法。
该技术的发展，对于现代半导体产业的推动和发展具有重要意义。
黄有志博士是在该领域取得突破性进展的科学家之一。
以下是对其工艺技术的一些介绍。
直拉单晶硅工艺技术是制备高纯度、高晶质结构的单晶硅材料的关键技术之一。
它是将多晶硅材料通过高温熔融状态下拉制而成的。
在这个过程中，使用的原料是通常用石英砂进行还原制备的多晶硅材料，通过特定的工艺参数控制，使其在高温下逐渐冷却凝固，形成单晶硅材料。
直拉单晶硅工艺技术具有高效、高质量的特点。
首先，该工艺技术能够有效地提高单晶硅材料的纯度。
在熔融状态下，通过控制氧气处理时间和掺杂剂的加入，可以有效地去除杂质。
其次，该工艺技术能够制备出高质量的单晶硅材料。
通过控制拉伸速度和温度梯度，可以减少晶体结构的缺陷，提高晶体的完整性和结晶度。
最后，该工艺技术还具有高效率的特点。
相比于其他制备单晶硅材料的方法，直拉工艺技术可以大规模生产，并且成本低廉，适用于工业化生产。
黄有志博士在直拉单晶硅工艺技术的研究领域做出了突出的贡献。
他主要关注在工艺参数的优化和工艺过程的监控控制方面。
通过对熔融硅的温度、拉伸速度、氧气处理时间等参数的研究，他成功地优化了工艺参数，提高了单晶硅材料的质量和产量。
同时，他还研发了一套先进的监控系统，可以实时监测熔融硅的温度和拉伸速度等参数，确保工艺过程的稳定性和可控性。
黄有志博士的工艺技术在半导体产业中得到了广泛的应用。
单晶硅材料是半导体器件制备中不可或缺的基础材料，而直拉单晶硅工艺技术能够高效、高质量地制备出该材料，为半导体器件的生产提供了重要保障。
目前，黄有志博士的工艺技术已广泛应用于半导体材料制备企业中，并且取得了良好的经济效益和应用效果。
总之，直拉单晶硅工艺技术是制备高纯度、高质量的单晶硅材料的关键技术之一。
黄有志博士在该领域的研究和创新，为该技术的发展和应用做出了重要贡献。
他的工艺技术在半导体产业中得到了广泛应用，为半导体器件的制备提供了重要支持。
直拉硅单晶生长工艺流程与原理
隔离阀室 （翻板阀 室）
炉盖
主炉室 控制柜 坩埚提升 旋转机构
单晶炉的主要组成部分
1、炉体（基座、炉室、炉盖、液压系统） 2、晶体升降及旋转机构 3、坩埚升降及旋转机构 4、氩气和真空系统 5、加热系统（加热电源、热场） 6、冷却系统 7、控制系统
炉体
炉体（炉体由基座、炉室、炉盖及液压系统组成） 1、基座配合水平调整和防震设施为晶体提供良好的生长环境； 2、主炉室是晶棒生长的地方；副炉室是晶棒冷却的地方； 3、通过炉盖观察窗（主视窗、CCD窗）监控晶体生长全过程； 4、液压系统控制炉室打开与复位。 炉体调试重点： 1、炉子达到密闭性要求、极限真空和漏率合格； 2、调整调平垫块使炉底板达到水平度要求； 3、拧紧地脚螺栓； 4、液压系统运行平稳，限位调整，定位销检查。
单晶炉底座及地基和震源的隔离
外界震源包含： 1、真空泵运行振动 （措施：真空泵下用弹簧座主动隔震真空泵远离炉子）
2、基础所处土壤表层振动
（措施：基础四周挖减震槽隔离） 3、基础所处土壤深层振动 （措施：1、混凝土基础座在实土层2、混凝土基础不宜过高）
二、直拉单晶炉的基本结构
晶体提升 旋转机构 副炉室
免挂边、气泡、搭桥等。。
需要考量的因素： 1、装料一般原则；
2、掺杂剂类型及掺杂方法。
抽空——检漏——调压
1、将单晶炉密闭后抽真空，并使用氩气冲洗2-3次，
最后抽极限真空，关闭所有阀门检测炉压上升速度，
判断炉子泄漏率。一般冷炉泄漏率小于3帕/10分钟，
热炉泄漏率小于1-3帕/10钟认为合格。
2、炉子泄漏率合格之后开启真空阀和氩气阀，设定氩
1、静态热场 熔硅后引晶时的温度分布，由加热器、保温系统、坩埚位置等因素决定 。 2、动态热场
直拉单晶硅
方式称为“自然对流”。自然对流的
程度大小可由格拉斯霍夫常数来判定：
熔体
Gr agT d 3
Vk 2
对于硅而言，α=1.43×10-4℃-1，vk=3 ×10-3cm2/sec，
因此，Gr=1.56 ×104△Td3。此外，Gr的临界值为105，
而根据估计实际的Gr值高达108。除非靠其它的对流方式
籽晶
单晶硅棒
石英坩埚 水冷炉壁 绝热石墨 加热器 石墨坩埚 石墨底盘 石墨轴承 电极
在熔体结晶过程中， 温度下降时，将产生由液态 转变成固态的相变化。为什 么温度下降，会导致相变化 的产生呢？这个问题的答案 可由热力学观点来解释。
一个平衡系统将有最低的自由能，假如一个系统的自由能 G高于最低值，它将设法降低G（即△G < 0）以达到平衡 状态。因此我们可以将△G < 0视为结晶的驱动力。
判断 Bo Ra d 2g
Ma
所以在表面上较大的长晶系统
主要受自然对流控制。而表面张力对流在低重力状态（例
如太空中）及小的长晶系统，才会凸现其重要性。
思考题
1、直拉单晶炉由几大部分组成？ 2、什么叫直拉单晶炉的热场 ？ 3、直拉单晶炉的合理热场条件是什么？ 4、直拉单晶硅的工艺步骤？ 5、直拉单晶硅通常选择那些晶体生长方向，为什么？ 6、直拉单晶硅中如何实现无位错生长？ 7、直拉单晶硅中熔体的对流分哪几种情况，分别用什么 常数来判断其对流的程度？
自然对流、晶轴旋转和坩埚旋转三种方式相互作用对熔体 流动的影响。
表面张力引起的对流
由液体的温度梯度，所造成的
表面张力的差异，而引起的对流形
态，称为表面张力对流。其对流程
度大小可由Marangoni常数来判断
直拉法单晶硅 -回复
直拉法单晶硅-回复单晶硅是一种具有高纯度的硅晶体，具有优异的光电性能和热电性能，广泛应用于电子器件和太阳能电池等领域。
本文将以“直拉法单晶硅”为主题，详细介绍直拉法制备单晶硅的步骤和工艺。
一、什么是直拉法单晶硅？直拉法单晶硅是一种通过直接拉取的方法制备的高纯度硅晶体。
该方法通过溶解高纯度的多晶硅在熔融的硅熔体中，然后逐渐拉伸出一根单晶硅柱。
得到的单晶硅柱可以被切割成具有特定晶向的晶圆，用于制备半导体器件和太阳能电池等。
二、直拉法制备单晶硅的步骤：1. 原材料准备：选择高纯度的多晶硅作为原材料，通常其纯度需达到99.9999以上。
这种高纯度的多晶硅块通常是由卤化硅还原法制备而来。
2. 熔炼硅熔体：将高纯度多晶硅块放入石英玻璃坩埚中，然后将坩埚放入电阻加热炉中进行熔炼。
在特定的温度和保温时间下，多晶硅逐渐熔化成硅熔体。
3. 准备拉晶装置：将石英棒固定在拉晶装置上，调整装置的温度和拉伸速度等参数，使其适合拉晶过程。
4. 开始拉晶：将熔融的硅熔体与石英棒接触，通过向上拉伸石英棒，使熔体附着在棒的一端，并由此逐渐形成硅晶体。
拉晶过程中需要控制温度、拉伸速度以及拉伸方向等参数，以保证拉晶产生单晶硅。
5. 晶柱切割：拉晶结束后，得到的硅晶体为一根长柱状，可以根据具体需要切割成不同规格和方向的晶圆。
切割过程需要使用专业的切割设备和切割工艺，以获得所需的单晶硅片。
三、直拉法制备单晶硅的工艺特点：1. 高纯度：直拉法制备的单晶硅可以达到非常高的纯度要求，这对于一些对杂质含量极为敏感的电子器件非常重要。
2. 大尺寸：直拉法制备的单晶硅柱可以达到较大的尺寸，使得每次拉晶得到的单晶硅片面积更大，提高了生产效率。
3. 较低的缺陷密度：直拉法制备的单晶硅的晶界和缺陷密度较低，有利于提高电子器件的性能。
4. 可重复性好：直拉法制备单晶硅的过程相对稳定，能够实现较好的生产批量一致性和可重复性。
四、直拉法制备单晶硅的应用：1. 半导体器件：直拉法制备的单晶硅片广泛应用于集成电路、晶体管、场效应晶体管等半导体器件的制造。

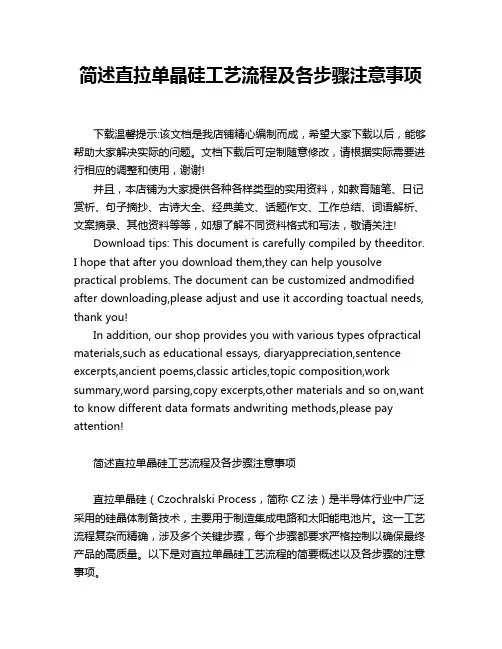

简述直拉单晶硅工艺流程及各步骤注意事项
简述直拉单晶硅工艺流程及各步骤注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!简述直拉单晶硅工艺流程及各步骤注意事项直拉单晶硅（Czochralski Process，简称CZ法）是半导体行业中广泛采用的硅晶体制备技术，主要用于制造集成电路和太阳能电池片。
直拉单晶工艺学
直拉单晶炉热场
静态热场——熔硅后引晶时的温度分布， 静态热场——熔硅后引晶时的温度分布， 由加热器、保温系统、坩埚位置等因素决 定。 动态热场——拉晶时的热场，由结晶潜热、 液面下降、固体表面积增加等因素决定。 常用温度梯度 温度梯度从数量上描述热系统的温度 温度梯度 分布情况。 温度梯度——指温度在某方向的变化率 指温度在某方向的变化率 温度梯度 一定距离内，某方向的温度相差越大， 单位距离内的温度变化越大，梯度就大。
图一
晶体熔化和凝固与时间关系对应曲线上出现“温度平台”是因为熔化过程中，晶体由固态向液 态变 化一过程需吸收一定的热量（熔化热），使晶体内原子有足够的能量冲破晶格束缚，破坏固态结构。 反之，凝固时过程会释放一定的结晶潜热。
图二
晶面和晶向
晶体中原子、分子或离子按一定周期性、对称性排列，把这些微粒 的重心作为一个几何点，叫做格点 格点。 格点 晶体中有无限多在空间按一定规律分布的格点，称为空间点阵 空间点阵。空 空间点阵 间点阵中，通过两个格点作一条直线，这一直线上一定含有无数格 点，这样的直线叫晶列 晶列，晶体外表的晶棱就是晶列。 晶列 通过不在同一晶列的三个格点作一平面，这平面上必包含无数格点， 这样的平面叫晶面 晶面。 晶面 晶面指数——选取x 晶面指数——选取x，y，z平行于晶胞的三条 棱标出一个晶面，标出晶面在x 棱标出一个晶面，标出晶面在x，y，z轴上的 截距，然后取截距的倒数，若倒数为分数， 则乘上它们的最小公倍数，便有h 则乘上它们的最小公倍数，便有h，k，l 的形式，而（h 的形式，而（h，k，l）即为晶面指数。 晶向——通过坐标原点作一直线平 晶向——通过坐标原点作一直线平 行于晶面 法线方向，根据晶胞棱长 决定此直线点坐标，把坐标化成整数， 用[ ]括起来表示。 ]括起来表示。 注：对于硅单晶生长，{100}晶面族的法向 注：对于硅单晶生长，{100}晶面族的法向 生长速度最快，{111}族最慢。（拉速） 生长速度最快，{111}族最慢。（拉速）
直拉单晶硅工艺流程
直拉单晶硅工艺流程1. 原料准备直拉单晶硅工艺的第一步是原料准备。
通常使用的原料是高纯度的二氧化硅粉末。
这些二氧化硅粉末需要经过精细的加工和净化，以确保最终制备出的单晶硅质量优良。
2. 熔炼接下来是熔炼过程。
将经过净化的二氧化硅粉末与掺杂剂（通常是磷或硼）混合，然后放入石英坩埚中，在高温高压的环境下进行熔炼。
熔炼过程中，二氧化硅和掺杂剂会发生化学反应，形成多晶硅。
3. 晶棒拉制在熔炼完成后，需要进行晶棒拉制。
这一步是直拉单晶硅工艺的核心步骤。
首先，将熔融的多晶硅放入拉棒机中，然后慢慢地将晶棒拉出。
在拉制的过程中，需要控制温度和拉速，以确保晶棒的质量和直径的均匀性。
4. 晶棒切割拉制完成后，晶棒需要进行切割。
通常使用线锯或者线切割机对晶棒进行切割，将其切成薄片，即所谓的晶圆。
晶圆的直径和厚度可以根据具体的需要进行调整。
5. 晶圆抛光切割完成后，晶圆表面会有一定的粗糙度，需要进行抛光。
晶圆抛光是为了去除表面的缺陷和提高表面的光洁度，以便后续的加工和制备。
6. 接触式氧化晶圆抛光完成后，需要进行接触式氧化。
这一步是为了在晶圆表面形成一层氧化层，以改善晶圆的电学性能和机械性能。
7. 晶圆清洗最后，晶圆需要进行清洗。
清洗过程中，会使用一系列的溶剂和超声波设备，将晶圆表面的杂质和污垢清洗干净，以确保晶圆的纯净度和光洁度。
通过以上步骤，直拉单晶硅工艺就完成了。
最终得到的单晶硅晶圆可以用于制备太阳能电池、集成电路和光电器件等各种应用。
直拉单晶硅工艺流程虽然复杂，但可以制备出质量优良的单晶硅，为半导体产业的发展提供了重要的支持。
直拉法单晶硅的工艺流程
直拉法单晶硅的工艺流程
直拉法生长单晶硅的主要工艺流程为:准备→开炉→生长→停炉。
准备阶段先清洗和腐蚀多晶硅,去除表面的污物和氧化层,放人坩埚内。
K4T51163QG-HCE6再准备籽晶,籽晶作为晶核,必须挑选晶格完整性好的单晶,其晶向应与将要拉制的单晶锭的晶向一致,籽晶表面应无氧化层、无划伤。
最后将籽晶卡在拉杆卡具上。
开炉阶段是先开启真空设各将单晶生长室的真空度抽吸至高真空,一般在102Pa以上,通入惰性气体(如氩)及所需的掺杂气体,至一定真空度。
然后,打开加热器升温,同时打开水冷装置,通入冷却循环水。
硅的熔点是1417℃,待多晶硅完全熔融,坩埚温度升至约14⒛℃。
生长过程可分解为5个步骤:引晶→缩颈→放肩→等径生长→收尾。
引晶又称为下种,是将籽晶与熔体很好地接触。
缩颈是在籽晶与生长的单晶锭之问先收缩出晶颈,晶颈最细部分直径只有2~3mm。
放肩是将晶颈放大至所拉制晶锭的直径尺寸,再等径生长硅锭.直至耗尽坩埚内的熔体硅。
最后收尾结束单晶生长。
晶体生长中,控制拉杆提拉速度和转速、坩埚温度及坩埚反向转速是很重要的,硅锭的直径和生长速度与上述囚素有关。
在坩埚温度、坩埚反向转速一定时,主要通过控制拉杆提拉速度来控制硅锭的生长。
即籽晶熔接好后先快速提拉进行缩颈,再渐渐放慢提拉度进行放肩至所需直径,最后等速拉出等径硅锭。
直拉法单晶硅工艺过程和技术改进
直拉法单晶硅工艺过程和技术改进直拉法单晶硅工艺过程和技术改进直拉法单晶硅工艺过程－引晶：经过电阻加热，将装在石英坩埚中的多晶硅熔化，并保持略高于硅熔点的温度，将籽晶浸入熔体，然后以一定速度向上提拉籽晶并并且旋转引出晶体；－缩颈：生长一定长度的缩小的细长颈的晶体，以防止籽晶中的位错延伸到晶体中；－放肩：将晶体操纵到所需直径；－等径生长：依照熔体和单晶炉事情，操纵晶体等径生长到所需长度；－收尾：直径逐渐缩小，离开熔体；－落温：落底温度，取出晶体，待后续加工直拉法－几个基本咨询题最大生长速度晶体生长最大速度与晶体中的纵向温度梯度、晶体的热导率、晶体密度等有关。
提高晶体中的温度梯度，能够提高晶体生长速度；但温度梯度太大，将在晶体中产生较大的热应力，会导致位错等晶体缺陷的形成，甚至会使晶体产生裂纹。
为了落低位错密度，晶体实际生长速度往往低于最大生长速度。
熔体中的对流相互相反旋转的晶体（顺时针）和坩埚所产生的强制对流是由离心力和向心力、最后由熔体表面张力梯度所驱动的。
所生长的晶体的直径越大（坩锅越大），对流就越强烈，会造成熔体中温度波动和晶体局部回熔，从而导致晶体中的杂质分布别均匀等。
实际生产中，晶体的转动速度普通比坩锅快1-3倍，晶体和坩锅彼此的相互反向运动导致熔体中心区与外围区发生相对运动，有利于在固液界面下方形成一具相对稳定的区域，有利于晶体稳定生长。
生长界面形状（固液界面）固液界面形状对单晶均匀性、完整性有重要妨碍，正常事情下，固液界面的宏观形状应该与热场所确定的熔体等温面相吻合。
在引晶、放肩时期，固液界面凸向熔体，单晶等径生长后，界面先变平后再凹向熔体。
经过调整拉晶速度，晶体转动和坩埚转动速度就能够调整固液界面形状。
生长过程中各时期生长条件的差异直拉法的引晶时期的熔体高度最高，裸露坩埚壁的高度最小，在晶体生长过程直到收尾时期，裸露坩埚壁的高度别断增大，如此造成生长条件别断变化（熔体的对流、热传输、固液界面形状等），即整个晶锭从头到尾记忆别同的热历史：头部受热时刻最长，尾部最短，如此会造成晶体轴向、径向杂质分布别均匀。
简述直拉法制备单晶硅棒的工艺流程
简述直拉法制备单晶硅棒的工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!制备单晶硅棒的直拉法工艺流程详解介绍在现代电子工业中，单晶硅棒是制造集成电路和太阳能电池等重要器件的关键材料之一。
直拉单晶硅工艺技术
直拉单晶硅工艺技术直拉单晶硅工艺技术是一种生产单晶硅材料的工艺方法，它能够高效地制备高纯度、高质量的单晶硅。
在电子、光伏等领域有着广泛的应用。
下面我将介绍一下直拉单晶硅工艺技术的基本原理和步骤。
直拉单晶硅工艺技术基本原理是利用熔融态下的硅液形成的“剪切层”和拉伸过程中形成的“湍流鞍点”来减小晶体发生成核的机会，实现快速生长大尺寸单晶硅。
直拉单晶硅工艺技术的步骤如下：1、硅原料准备：选择高纯度的硅原料，通常采用电石炉法或氯气法制备。
2、硅液制备：将硅原料放入特殊的熔化炉中，在高温下将硅原料熔化成液态硅。
3、净化处理：通过添加掺杂剂和进行化学处理等方式，对硅液进行净化，去除杂质和不纯物质。
4、晶体成核：将净化后的硅液脱氧，并添加少量的晶种，形成晶体的初步成核。
5、晶体生长：将晶种固定在拉伸机上，通过控制温度和拉拔速度，使晶体逐渐生长。
6、晶体拉伸：在晶体生长过程中，通过拉伸机的拉拔和旋转，将晶体朝着一个方向上不断拉长，直到达到目标长度。
7、光洁处理：将拉伸后的晶体进行光洁处理，使其表面变得光滑。
8、切割整理：将拉伸后的晶体切割成适当大小的小晶体，用于制造半导体晶体管等器件。
直拉单晶硅工艺技术的优点在于能够生长大尺寸的单晶硅，提高了生产效率和晶体质量。
同时，它还具有晶体控制性好、成本低等特点，为单晶硅领域的发展提供了重要的技术支持。
然而，直拉单晶硅工艺技术也存在一些问题。
首先，大尺寸单晶的生产周期较长，需要耗费大量的能源和物资。
其次，工艺要求严格，操作技术要求高，一旦出现操作失误，就会导致晶体质量下降。
总而言之，直拉单晶硅工艺技术是一种优质、高效的制备单晶硅材料的方法。
通过不断的技术创新和工艺改进，相信直拉单晶硅工艺技术能够继续优化，提高生产效率和质量，为电子、光伏等领域的应用提供更好的支持。
直拉法制备单晶硅的原理
直拉法制备单晶硅的原理宝子，今天咱来唠唠直拉法制备单晶硅这个超酷的事儿。
你知道单晶硅不？那可是个超级重要的材料呢。
就像是科技世界里的小明星，好多高科技产品都离不开它。
那这个直拉法呀，就像是一场神奇的魔法表演，把硅变成我们想要的单晶硅。
直拉法的舞台呢，是一个特制的坩埚。
这个坩埚就像是一个小房子，里面住着硅原料。
这些硅原料可不是随随便便的硅哦，它们得是纯度比较高的多晶硅。
就像一群小伙伴，在这个坩埚小房子里等着被变成更厉害的单晶硅。
然后呢，有一个籽晶，这个籽晶就像是一颗种子。
你想啊，种子是能长出大树的，这个籽晶呢，就能“长”出单晶硅。
把籽晶小心翼翼地放到硅原料的上面，就像是把种子种到土里一样。
不过这个“土”可是滚烫的硅原料呢。
接下来呀，就开始加热啦。
哇，那温度升得可高了，就像给这个坩埚里的硅原料和籽晶开了一场超级热的派对。
在这么高的温度下，硅原料就开始慢慢融化，变成了液态的硅。
这时候的硅就像是一滩超级热的小湖，亮晶晶的。
这时候神奇的事情发生啦。
因为籽晶是晶体结构的，它就像一个小队长，对周围那些液态的硅说：“小伙伴们，按照我的样子来站队吧。
”那些液态的硅就很听话地在籽晶的下面开始一层一层地排列起来，就像小朋友们排队一样整整齐齐。
这个过程就像是搭积木，不过是超级微观的积木哦。
随着时间的推移，这个按照籽晶结构排列的硅就越来越长，就像小树苗慢慢长成大树一样。
这个不断生长的单晶硅会被慢慢地往上拉，就像从井里打水一样，一点一点地把它拉出来。
在这个过程中，周围的环境要控制得特别好呢。
比如说温度，就像我们要给这个正在生长的单晶硅宝宝一个特别舒适的温度环境，不能太热也不能太冷，不然它就会长得不好啦。
而且呀，在拉的过程中，还得让单晶硅转圈圈呢。
就像小朋友跳舞一样，一边转一边往上长。
这样做是为了让单晶硅长得更均匀，就像我们做蛋糕的时候要把面糊搅拌均匀一样，这样做出来的蛋糕才好吃，这个单晶硅才长得好呢。
当这个单晶硅长到我们想要的长度的时候，就像小树苗长到合适的高度了，就可以把它从坩埚里取出来啦。
直拉单晶硅的八个过程
直拉单晶硅的八个过程直拉单晶硅是一种制备高纯度硅材料的重要方法，其过程包括八个步骤。
本文将从这八个步骤入手，详细介绍直拉单晶硅的制备过程。
第一步：原料准备直拉单晶硅的原料是高纯度硅，通常采用三氯化硅还原法制备。
在这个过程中，三氯化硅和氢气在高温下反应，生成高纯度的硅。
这个过程需要严格控制反应条件，以确保生成的硅具有足够的纯度。
第二步：熔炼将高纯度硅原料放入熔炉中，加热至高温，使其熔化。
在这个过程中，需要控制熔炉的温度和气氛，以确保硅的纯度和均匀性。
第三步：晶体种植将晶体种植棒浸入熔融硅中，使其表面形成一层硅晶体。
这个过程需要控制种植棒的温度和位置，以确保晶体的生长方向和均匀性。
第四步：晶体生长通过拉扯种植棒，使硅晶体逐渐生长。
这个过程需要控制拉扯速度和温度，以确保晶体的生长速度和均匀性。
第五步：晶体形成当晶体生长到一定长度时，将其从熔融硅中取出，形成一根硅晶棒。
这个过程需要控制取出的速度和位置，以确保晶体的形状和尺寸。
第六步：切割将硅晶棒切成一定长度的硅晶棒坯。
这个过程需要控制切割的位置和角度，以确保硅晶棒坯的尺寸和形状。
第七步：研磨将硅晶棒坯进行研磨，使其表面光滑。
这个过程需要控制研磨的压力和速度，以确保硅晶棒坯的表面质量。
第八步：抛光将硅晶棒坯进行抛光，使其表面更加光滑。
这个过程需要控制抛光的压力和速度，以确保硅晶棒的表面质量。
通过以上八个步骤，就可以制备出高纯度、高质量的直拉单晶硅。
这种材料在半导体、太阳能电池等领域有着广泛的应用。
直拉单晶工艺流程简介2011.3
稳温
• 籽晶与液面充分熔接 • 高温熔接低温引；拉速提起缓升温 • 稳温最高原则就是：温度一定要在相当长的时间内相当稳 定。可以通过液面温度图像来确定是否可以进入下一阶段 。 • 熔接的时候需要熔透，光圈要收进去，稍微降温开始引晶 ； • 因热场大，温度反应慢，当拉速提到较高值时，就要开始 升温， 为放肩做准备。细颈长度达到要求，且直径均匀拉速已降 下，可开始降拉速放肩
控制理念：通过控制测量值与设定值的差，控制输出
KAYEX加热器温度渐变
加热器温度渐变说明 在RAMP RATE中我们输入加热器温度增加/ 减少的速度。然后程序会自动增加或减少我 们在加热器温度控制环中的设定值。主要用 于扩肩时的降温处理。 （我们不能通过降低加热器功率来达到降温 的目的）
热场温升控制界面
最后切换到“MANUAL”进行控制。
KAYEX直径控制环
直径控制环说明
A DIAMETER 显示实际直径
B SET POINT 当直径控制环开启时可以输入设定值
C SEED LIFT 当直径控制环开启时显示实际晶升速 度，关闭后可以输入数值 D TUNE 选择后就会显示 PID参数
LIMITS
E ON/OFF
缩颈排除位错示意图 接触液面时产 生的位错线
晶种
放肩
放肩：适当降低温度与拉速，使晶体慢慢 放大至目标直径大小。
分析影响肩部生长的因素：
温度的影响 拉速的影响
转肩、等径
转肩:在扩肩直径快要达到目标直径时提高拉速，随着拉速的 提高，扩肩速度越来越慢。当扩肩速度为零时，即转肩过程完成. 合适的转肩直径和拉速的合理调节是转肩成功的关键. 等径：放肩到目标直径大小后，通过拉速、温度的控 制，将晶体直径控制在目标直径范围内。 等径时要看什么： 1、是否断苞 2、直径确认 3、拉速，加热温度是否变化异常
直拉单晶硅的制备工艺
直拉单晶硅的制备工艺内容提要：单晶硅根据硅生长方向的不同分为区熔单晶硅，外延单晶硅和直拉单晶硅。
直拉单晶硅的制备工艺一般包括多晶硅的装料和熔化，种晶，缩颈，放肩，等径和收尾。
目前，单晶硅的直拉生长法已经是单晶硅制备的主要技术，也是太阳电池用单晶硅的主要制备方法。
关键词：直拉单晶硅，制备工艺一，直拉单晶硅的相关知识硅单晶是一种半导体材料。
直拉单晶硅工艺学是研究用直拉方法获得硅单晶的一门科学，它研究的主要内容：硅单晶生长的一般原理，直拉硅单晶生长工艺过程，改善直拉硅单晶性能的工艺方法。
直拉单晶硅工艺学象其他科学一样，随着社会的需要和生产的发展逐渐发展起来。
十九世纪，人们发现某些矿物，如硫化锌、氧化铜具有单向导电性能，并用它做成整流器件，显示出独特的优点，使半导体材料得到初步应用。
后来，人们经过深入研究，制造出多种半导体材料。
1918年，切克劳斯基（J Czochralski）发表了用直拉法从熔体中生长单晶的论文，为用直拉法生长半导体材料奠定了理论基础，从此，直拉法飞速发展，成为从熔体中获得单晶一种常用的重要方法。
目前一些重要的半导体材料，如硅单晶，锗单晶，红宝石等大部分是用直拉法生长的。
直拉锗单晶首先登上大规模工业生产的舞台，它工艺简单，生产效率高，成本低，发展迅速；但是，锗单晶有不可克服的缺点：热稳定性差，电学性能较低，原料来源少，应用和生产都受到一定限制。
六十年代，人们发展了半导体材料硅单晶，它一登上半导体材料舞台，就显示了独特优点：硬度大，电学热稳定性好，能在较高和较低温度下稳定工作，原料来源丰富。
地球上25.8%是硅，是地球上锗的四万倍，真是取之不尽，用之不竭。
因此，硅单晶制备工艺发展非常迅速，产量成倍增加，1964 年所有资本主义国家生产的单为晶硅50-60 吨，70年为300-350 吨，76年就达到1200吨。
其中60%以上是用直拉法生产的。
随着单晶硅生长技术的发展，单晶硅生长设备也相应发展起来，以直拉单晶硅为例，最初的直拉炉只能装百十克多晶硅，石英坩埚直径为40毫米到60毫米，拉制单晶长度只有几厘米，十几厘米，现在直拉单晶炉装多晶硅达40 斤，石英坩埚直径达350毫米，单晶直径可达150毫米，单晶长度近2米，单晶炉籽晶轴由硬构件发展成软构件，由手工操作发展成自动操作，并进一步发展成计算机操作，单晶炉几乎每三年更新一次。
