电梯结构原理及控制系统分析范文
电梯系统结构及运行原理分析
TECHNOLOGY TREND电梯种类繁多，结构各有不同，但它们却有共同之处，那就是都少不了机械、电气和安全装置三大部分。
机械部分是电梯的骨架，电气则是拖动和控制，是电梯赖以运行的保障，安全装置有机地和机、电装置组为一体，互相制约，以保证电梯可靠、安全地运行。
在本文中，将对电梯的机械系统和电气控制系统进行研究。
1电梯的机械系统电梯机械部分由曳引系统、导向系统、轿厢与重量平衡系统及门系统四部分组成。
下面主要介绍一下与故障分析有关的曳引系统与门系统。
1.1曳引系统是输出和传递动力、实现电梯上下运行的驱动装置。
它由曳引机、曳引钢丝绳及绳头组合的均衡装置、导向轮和复绕轮等组成。
曳引机是电梯的动力源。
它一般都放置在井道最高处的机房内。
曳引机一般由电动机、曳引轮、电磁制动器以及减速齿轮箱组成。
其中电动机和制动器对电梯正常运行影响较大。
曳引电动机：分直流和交流两种。
直流电动机常用在6m/s 以上的超高速梯上。
交流电动机又分异步和同步两种；而异步电动机又有单速、双速、调速三种类型。
本文所讨论的系统是以VVVF （Variable Voltage and Variable Frequency ）调速电梯为基础的。
电磁制动器：电梯的安全设施，能防止电梯溜车，使电梯准确制停。
安装在电动机轴与齿轮箱蜗杆轴的联轴器上，以联轴节作为制动轮。
曳引轮:又叫驱动轮，既要承受轿厢自重，又要承受轿厢载重和对重、钢丝绳、平衡绳索、电缆等的重量，还要通过轮槽与曳引钢丝绳的摩擦产生驱动力。
若曳引绳与曳引轮之间的摩擦力不够就会发生打滑，将影响电梯的速度曲线。
1.2门系统电梯的门机构按照安装位置可分为轿门和层门。
电梯门系统由控制器、门机系统、轿门、厅门和安全保护装置等组成。
门系统控制器接收来自主控制器的开关门信号，发出开（关）门命令，控制门电机正（反）转，通过门联动机构驱动轿门运动，再由轿门带动厅门一起运动；到达开（关）门限位点时，门控制器发出停车命令，门电机停止;每个厅门上都装有一把门锁，厅门关闭后，门锁的机械锁钩啮合，同时厅门电气联锁触头闭合，电梯控制回路接通，此时电梯才能启动运行；电梯轿门的入口设有安全保护装置，门正在关闭时如果有乘客出入，门入口安全保护装置检测到障碍物，发出重开门信号，以免在关门过程中火伤人。
电梯控制系统的原理解析
电梯控制系统的原理解析电梯作为现代楼宇中不可或缺的设备，为人们提供了便捷的垂直交通方式。
而电梯能够顺利运行的背后，离不开一个高效可靠的控制系统。
本文将对电梯控制系统的原理进行深入的解析，以帮助读者更好地了解电梯的工作原理和安全保障。
一、电梯控制系统的组成电梯控制系统主要由以下几个部分组成：1. 操作面板：位于电梯厅门旁的调度控制中心，供乘客选择要前往的楼层。
2. 控制器：主要负责接收来自操作面板的指令，并根据指令驱动电梯的运行。
3. 电动机：通过电梯控制器的信号，驱动电梯的升降运动。
4. 传感器：安装在电梯轿厢和井道中，用于检测电梯的位置和楼层。
5. 安全系统：包括紧急停车装置、防坠落装置等，用于确保乘客和电梯的安全。
二、电梯控制系统的工作原理电梯控制系统的工作原理可以分为三个主要步骤：调度、运行和停靠。
1. 调度：当乘客按下操作面板上的按钮时，操作面板会向控制器发送指令。
控制器根据当前电梯的位置和运行状态，进行调度决策，确定最佳的电梯响应该请求。
2. 运行：当控制器确定了电梯响应的请求后，会向电动机发送信号，驱动电梯开始运行。
电梯通过传感器不断检测当前位置，并根据设定的运行速度和加速度进行轨道调整，确保安全顺畅地到达目标楼层。
3. 停靠：当电梯接近目标楼层时，控制器会减速并使电梯停靠在对应的楼层。
此时，电梯门会自动打开，供乘客上下。
三、电梯控制系统的多类型根据楼宇的需求和特点，电梯控制系统可以分为多种类型，常见的包括集中控制系统、分散控制系统和组合控制系统。
1. 集中控制系统：将控制器集中设置在楼宇的机房中，通过电缆连接各个电梯的操作面板和电动机。
这种系统结构简单，易于维护和管理，适合中小型楼宇使用。
2. 分散控制系统：将控制器分散设置在每台电梯的机房内，通过网络进行联动。
分散控制系统具有更高的可靠性和冗余性，即使某台电梯故障，其他电梯仍可正常运行。
这种系统适用于大型楼宇或多塔式建筑。
3. 组合控制系统：将集中控制系统和分散控制系统相结合，既保留了集中式的简单易用特点，又具备分散式的高可靠性。
电梯的结构与原理
电梯的结构与原理
电梯是一种垂直运输设备，由机房、曳引系统、轿厢和导轨等组成。
其原理是通过电动驱动和钢丝绳以及滑轮的协调运作，实现乘客或物品在垂直方向的运输。
首先，电梯内装有一个电动机，通过电源的供给来驱动电动机运转。
电动机通常采用交流或直流电机，用于提供动力。
其次，曳引系统是电梯的重要组成部分，它由钢丝绳和滑轮构成。
钢丝绳固定在轿厢底部，然后通过滑轮与电动机相连。
当电动机启动时，钢丝绳会被收回或释放，从而带动轿厢上升或下降。
轿厢是电梯内部供乘客或物品使用的空间。
它是由钢板制成的箱体，其底部与曳引系统相连。
轿厢通过导轨外壳进行垂直运动，保证乘客的安全，并使轿厢能够在顶部和底部停靠。
导轨是电梯运行所需的指导轴，通常固定在建筑物的竖直结构中。
导轨分为导向导轨和滚轮导轨两种形式。
导向导轨位于电梯井道的两侧，用于控制轿厢的运动方向。
滚轮导轨固定在轿厢的四角，以便轿厢能够沿着导向导轨上升和下降。
在电梯的运行过程中，还有一系列的安全措施，如门锁和安全电路等。
门锁用于防止乘客在电梯运行时意外打开门，并确保乘客的安全。
安全电路会监测轿厢运行过程中的异常情况，一旦发生问题，将立即切断电源，以保护乘客的安全。
总之，电梯通过电动机、曳引系统、轿厢和导轨等组成，利用机械原理和电力驱动实现乘客或物品在垂直方向的运输。
同时，电梯还配备了安全措施，以确保乘客的安全。

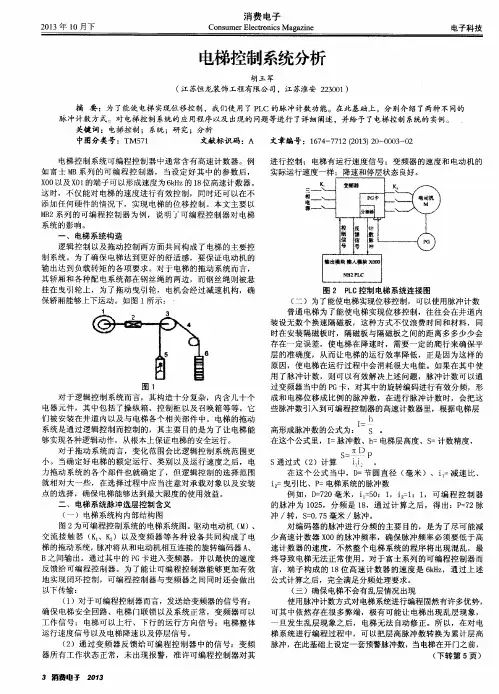

电梯控制系统分析
、
巷
图 １
对 于逻辑控制 系统而言，其构造十分 复杂， 内含 几十个 电器 元件，其 中包括 了操纵箱、控制柜 以及 召唤箱等等 。它 们被 安装在井道 内以及 与 电梯各个相关部件 中。 电梯 的拖动 系统 是通过逻辑控制而 控制的 ，其主要 目的是为 了让 电梯 能 够实现各种逻辑动作 ，从根本上保证 电梯 的安全运行 。 对于拖动系统 而言，变化范 围会 比逻辑 控制系统范 围更 小。当确 定好 电梯 的额 定运行、类别 以及运 行速度之后 ，电 力拖 动系统 的各个 部件 也就确定 了，但逻辑控 制的选择范 围 就 相 对 大 一 些 ，在 选 择 过 程 中 应 当注 意 对 承 载对 象 以及 安 装 点的选择 ，确保 电梯能够达到最大限度的使用 效益 。 二 、 电梯 系统 脉 冲选 层 控 制 含 义 （ 一 ）电梯系统构内部 结构 图 图２ 为可编程控制系统的电梯系统 图。驱动 电动机 （ Ｍ ）、 交流接触 器 （ Ｋ 、Ｋ ２ ） 以 及 变 频 器 等 各 种 设 备 共 同构 成 了 电 梯 的拖动系统 ， 脉冲将从和 电动机相互连接 的旋转编码器 Ａ 、 Ｂ之 间输 出。通 过其 中的 Ｐ Ｇ卡进入变频器 ，并 以最快 的速度 反馈 给可编程控制器 。为了能让可编程控制 器能够更加有效 地 实 现 闭环 控 制 ，可 编 程 控 制 器 与 变 频 器 之 间 同 时 还 会 做 出 以下传输 ： （ １ ）对于可编程控制器而言，发送给变频器的信号有 ： 确保 电梯安全 回路 、电梯 门联锁 以及系 统正常，变频器可 以 工作信号 ；电梯可 以上行、下行 的运行方 向信号 ；电梯整体 运行速度信号 以及 电梯 降速 以及停层信号。 （ ２ ）通过变 频器 反馈给可 编程控 制器 中的信 号：变频 器所 有工作状态 正常，未 出现报警 ，准许可 编程控制器对其

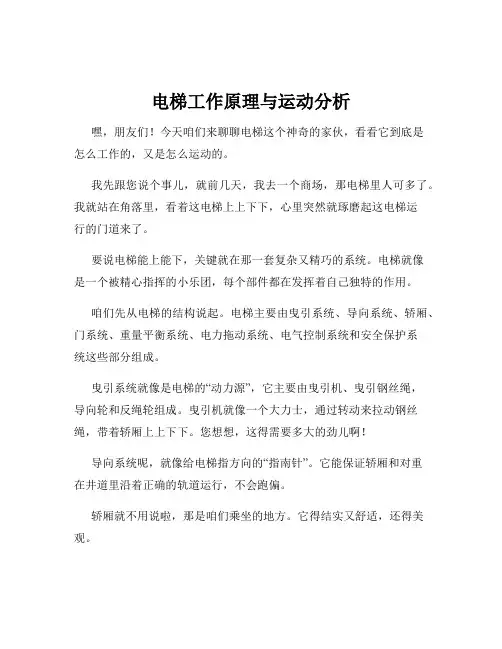

电梯工作原理与运动分析
电梯工作原理与运动分析嘿，朋友们！今天咱们来聊聊电梯这个神奇的家伙，看看它到底是怎么工作的，又是怎么运动的。
我先跟您说个事儿，就前几天，我去一个商场，那电梯里人可多了。
我就站在角落里，看着这电梯上上下下，心里突然就琢磨起这电梯运行的门道来了。
要说电梯能上能下，关键就在那一套复杂又精巧的系统。
电梯就像是一个被精心指挥的小乐团，每个部件都在发挥着自己独特的作用。
咱们先从电梯的结构说起。
电梯主要由曳引系统、导向系统、轿厢、门系统、重量平衡系统、电力拖动系统、电气控制系统和安全保护系统这些部分组成。
曳引系统就像是电梯的“动力源”，它主要由曳引机、曳引钢丝绳，导向轮和反绳轮组成。
曳引机就像一个大力士，通过转动来拉动钢丝绳，带着轿厢上上下下。
您想想，这得需要多大的劲儿啊！导向系统呢，就像给电梯指方向的“指南针”。
它能保证轿厢和对重在井道里沿着正确的轨道运行，不会跑偏。
轿厢就不用说啦，那是咱们乘坐的地方。
它得结实又舒适，还得美观。
门系统可是关乎咱们安全的重要部分。
每次电梯门打开关闭，都得精准无误。
不然，那可就危险啦！重量平衡系统呢，就像是个“天平”。
它能保证轿厢和对重的重量平衡，这样电梯运行起来才能更稳定、更节能。
电力拖动系统就像是电梯的“发动机”，给电梯提供动力。
电气控制系统则像一个聪明的“大脑”，指挥着电梯的各种动作，什么时候启动，什么时候停止，速度是快是慢，全靠它来控制。
安全保护系统那可是重中之重，就像一个忠实的“保镖”，时刻保护着咱们的安全。
比如说，限速器和安全钳，如果电梯超速了，它们就会立刻发挥作用，让电梯停下来。
电梯的运动原理其实也不难理解。
当我们在一楼按下上行按钮时，电气控制系统接收到信号，就会告诉曳引机开始工作，拉动轿厢往上走。
在运行过程中，各种传感器会实时监测电梯的状态，确保一切正常。
当电梯到达我们要去的楼层时，电气控制系统又会让曳引机减速，然后准确地停在楼层位置，门系统打开，咱们就可以走出电梯啦。
电梯控制系统原理解析
电梯控制系统原理解析电梯是现代社会不可或缺的交通工具之一，为了保证乘客的安全和提高运行效率，电梯控制系统起着至关重要的作用。
本文将对电梯控制系统的原理进行解析，以便更好地理解其工作方式和技术特点。
一、电梯控制系统的基本原理电梯控制系统的基本原理是根据乘客的需求，通过电气、电子和计算机技术实现电梯的调度和控制。
它主要由以下几个方面构成：1. 楼层选择系统：乘客通过在楼层按钮上的按压来选择目标楼层。
这些信息将传送到电梯智能控制器。
2. 电梯调度算法：电梯智能控制器根据乘客的需求和电梯的运行状态，采用合适的调度算法，决定哪台电梯前往相应的楼层。
3. 电梯驱动和平衡系统：一旦确定电梯前往目标楼层，电梯驱动和平衡系统负责控制电梯的运动，以达到平稳停靠和运行的目的。
4. 安全系统：电梯控制系统还包括安全系统，如紧急停止按钮、过载保护等，以确保乘客的人身安全。
二、电梯调度算法电梯调度算法是电梯控制系统的核心部分，它决定了电梯如何响应乘客需求并进行调度。
常见的电梯调度算法有以下几种：1. 先来先服务（FCFS）算法：按照乘客的请求顺序，依次响应每个乘客的需求。
这种算法简单直观，但可能导致某些乘客等待时间过长。
2. 最短寻找时间（SST）算法：电梯根据当前位置和乘客需求的楼层位置，选择距离最近的楼层作为下一个停靠点。
这种算法可以减少乘客等待时间，提高效率。
3. 电梯调度算法还包括最先服务（EDF）算法、电梯群控系统等其他调度算法，它们根据不同的情况和需求，采用不同的策略进行调度，以实现更优化的电梯运行效果。
三、电梯驱动和平衡系统电梯驱动和平衡系统主要由电动机、制动器、传感器等组成，其中电动机是电梯的动力源，通过控制电机的转速和转向，实现电梯的上升和下降。
在电梯的运行过程中，电梯的平衡系统起着至关重要的作用。
它通过控制配重、计数器和传感器等来保持电梯的平衡状态，防止电梯在运行过程中产生摇晃和不平衡的情况，确保乘客的乘坐安全和舒适性。
电梯系统结构分析报告
电梯系统结构分析报告电梯系统结构分析报告一、引言电梯是一种重要的垂直交通工具，广泛应用于各种建筑物和场所。
电梯系统结构是指电梯系统的组成和功能布局，它直接关系到电梯的运行效率和安全性。
本报告将对电梯系统的结构进行分析和评价。
二、电梯系统结构电梯系统由多个组件和部件组成，主要包括电梯底坑、轿厢、导轨、电机、控制器等。
其中，电梯底坑用于存放电梯的设备和维修部件，轿厢用于运送乘客或货物，导轨用于支撑轿厢的运行，电机用于驱动轿厢的运动，控制器用于控制电梯的运行。
三、电梯系统的功能布局电梯系统的功能布局主要包括载重能力、速度、运行方式和控制方式等。
载重能力是电梯能够承载的最大重量，速度是电梯移动的快慢程度，运行方式包括上行、下行和停止等，控制方式包括手动和自动控制等。
四、电梯系统的优势和不足电梯系统的优势是提供了便捷的垂直交通方式，可以快速、安全地将乘客或货物运送到目的地。
同时，电梯系统具有较高的可靠性和灵活性，可以根据需求调整运行方式和速度。
然而，电梯系统也存在一些不足之处。
首先，电梯系统的构建和维护成本较高，需要投入大量资金和人力物力进行安装和保养。
其次，电梯系统在高峰期可能会出现拥堵和延误的情况，给乘客带来不便和安全隐患。
此外，电梯系统也存在一定的安全风险，如电梯故障、意外事故等。
五、电梯系统的发展趋势随着科技的进步和社会的发展，电梯系统也在不断革新和改进。
未来，电梯系统有望实现更高的运行效率和安全性，减少能源消耗和环境污染。
同时，电梯系统的智能化程度也将得到提升，更加智能的控制器和传感器将使电梯系统更加智能、自动化和人性化。
六、结论电梯系统是一种重要的垂直交通工具，它的结构和功能布局直接关系到电梯的运行效率和安全性。
虽然电梯系统存在一些不足之处，但随着科技的进步和社会的发展，电梯系统有望实现更高的运行效率和安全性，发展趋势也将朝着智能化、自动化和人性化的方向发展。
电梯控制系统
电梯控制系统引言电梯作为现代建筑的重要组成部分，为人们的出行提供了便利。
而电梯控制系统则是电梯的核心部分，负责管理和控制电梯的运行。
本文将详细介绍电梯控制系统的基本原理、功能和工作流程。
概述电梯控制系统是一个复杂的系统，由电梯控制器、电梯调度算法和传感器等组成。
它的主要作用是监控和协调多部电梯的运行，以提供高效、安全的垂直交通服务。
基本原理电梯控制系统的基本原理是根据乘客的需求和电梯的状态来确定电梯的运行方向和门的开闭状态。
下面将介绍几个基本的电梯控制原理：1. 调度算法电梯控制系统中的调度算法是核心部分，它通过分析各个电梯的当前状态、乘客的需求和电梯运行的效率，来决定每部电梯的运行方向和停靠楼层。
常用的调度算法包括先来先服务算法、最短时间优先算法和最短距离优先算法等。
2. 门的控制电梯的门控制是电梯控制系统中的重要环节。
它通过传感器来检测乘客进入和离开电梯，从而控制电梯门的开闭状态。
电梯门的开闭速度和延迟时间的设置可以通过电梯控制器进行调整。
3. 状态监测电梯控制系统需要实时监测电梯的运行状态，包括电梯的位置、速度、负载等。
传感器可以用来监测电梯的状态，并将数据传输给电梯控制器进行处理。
功能电梯控制系统具有多种功能，旨在提供高效、安全的电梯服务。
下面将介绍几个常见的功能：1. 楼层显示电梯控制系统可以显示每层楼的编号，以便乘客了解当前所在楼层。
2. 呼叫功能乘客可以通过在楼层或电梯厅内按下上下按钮来呼叫电梯。
电梯控制系统会根据呼叫的位置和方向来分配电梯。
3. 乘客限制电梯控制系统可以根据电梯的最大负载限制，控制乘客的进入。
当电梯超载时，系统会发出警报并拒绝进入。
4. 紧急呼救在紧急情况下，乘客可以通过电梯内的紧急呼叫按钮来寻求帮助。
电梯控制系统会向相关人员发送紧急求救信息。
工作流程电梯控制系统的工作流程可以简单描述如下：1.获取乘客呼叫请求：当有乘客按下楼层按钮时，电梯控制系统会收集呼叫请求的信息。
电梯结构及原理的总结报告
电梯结构及原理的总结报告电梯是一种垂直交通工具，其主要结构包括电动机、控制系统、导轨、轿厢、平衡重和门扇。
电梯的运行原理是通过电动机驱动轿厢在导轨上上下运动，借助控制系统实现对电梯的控制和管理。
电动机是电梯的动力源，一般采用交流异步电动机或直流电动机。
电动机通过传动系统将能量转化为机械能，带动导轨和轿厢上下运动。
控制系统是电梯的大脑，负责控制电梯的运行、停靠、开关门等操作。
控制系统一般包括主控器、调速器、门机等部分。
主控器接收来自电梯按钮和楼层号码的信号，并根据这些信号控制电梯的运行和停靠。
调速器则负责调节电动机的转速，使电梯能够平稳运行。
导轨是电梯的主要支撑和导向结构，它将轿厢固定在垂直方向上，并使其能够沿轨道上下运动。
导轨一般由两条竖直的导轨和一条水平的导轨组成，可以通过导轨螺栓固定到井道内的墙壁上。
轿厢是电梯内乘客所在的空间，通常由金属材料制成，具有一定的承载能力。
轿厢内部配有按钮，乘客可以通过按下按钮选择要到达的楼层。
轿厢还配有操纵杆、指示灯等设备，以方便乘客操作和了解当前的运行状态。
平衡重是为了减轻电动机运行过程中的负载，使电梯能够更加平稳地上下运动。
平衡重一般位于轿厢的对侧，通过绳索和轮组与轿厢相连。
当电梯上行时，平衡重下降，减轻了电动机的负荷；当电梯下行时，平衡重上升，平衡了轿厢的重量，使得电动机能够更轻松地下降。
门扇是电梯的出入口，一般由两个门板组成，通过门机的驱动实现开合。
门扇内部配有光电开关和安全触边器，在乘客进出电梯时起到保护作用。
总的来说，电梯的结构和原理主要由电动机、控制系统、导轨、轿厢、平衡重和门扇等组成，通过电动机带动轿厢在导轨上上下运动，并通过控制系统实现对电梯的控制和管理。
电梯的运行主要依靠导轨的导向和轿厢的自重，辅助电动机的驱动和平衡重的调节，以实现乘客的垂直运输。
电梯控制柜结构及工作原理
深入了解电梯控制柜：结构及工作原理电梯控制柜是电梯安全运行的重要组成部分，它包含了各种电气元件，通过控制电动机的运转、电磁力的作用等手段，使得电梯各个系统的运转协调有序，达到安全高速运行的目的。
首先，让我们来了解一下电梯控制柜的结构。
一般来说，电梯控制柜由进线接口、保护开关、主升降电路、控制电路、微机控制系统等几个部分组成，在结构上比较复杂。
其中，进线接口是电梯控制柜的重要电力源，它通常设置在控制柜的顶部，用于和外界电力网络连接；而保护开关则是为电梯全方位提供保护措施。
主升降电路则包含了电梯电机、制动器、钢丝绳和滑轮等部分，这些元件的配合可以实现电梯的上下运行；控制电路则是决定电梯运作的灵魂部分，包括了驱动和控制各种电气元件，例如弱电、复位等电路；微机控制系统是电梯控制柜的智能化核心，通过广泛应用现代化技术，实现电梯的自动控制和故障诊断等功能。
在了解了电梯控制柜的结构之后，我们再来探究一下它的工作原理。
电梯控制柜的工作可以大致分为三个步骤：检测部分的检测、控制部分的控制和执行部分的执行。
当电梯需要运行时，电控机房将会发出指令信号，检测部分收到信号后将电源开启，通过检测各种电气参数，完成电梯各项的安全检测。
随后，控制部分将会对电梯进行各阶段的传输信号，并确保对电梯的运动进行严格的、容错的控制。
最后，执行部分负责执行指令，将电力传递到电机上，通过驱动机械部件的运动来使电梯上升或下降。
细心的读者可能已经发现，在这个流程中，电梯控制柜的运作需要依赖于许多外界条件，例如电气参数、电压电流等，而这些条件都需要严格的技术规范和标准来确保。
只有全面了解了电梯控制柜的工作原理，我们才能更好地理解电梯的维护和保养，为电梯安全运营提供坚实的保障。
电梯控制系统调研报告
电梯控制系统调研报告1. 引言电梯作为现代建筑中不可或缺的交通工具之一，承担着方便人们上下楼层的重要任务。
在电梯的运行中，电梯控制系统发挥着关键作用，它可以确保乘客的安全和舒适，提高电梯的效率和运行的可靠性。
本报告旨在对电梯控制系统进行调研，了解其原理、应用和发展趋势。
2. 电梯控制系统的原理电梯控制系统的原理是通过计算机控制，实现对电梯的运行、停靠和门的开关等操作。
电梯控制系统由操纵盘、电子控制器、电动机以及感应器等组成。
在运行过程中，电梯会通过感应器获取乘客的输入指令和电梯当前所处的楼层信息。
电梯控制系统会根据这些信息计算出最优的运行策略，包括选择最短路径、避免楼层拥堵等。
通过控制电动机的转速和方向，电梯可以很好地适应不同楼层的需求。
3. 电梯控制系统的应用电梯控制系统广泛应用于各类建筑，如住宅楼、写字楼、商场等。
在现代化的建筑中，电梯已经成为人们生活中不可或缺的一部分。
通过智能化的电梯控制系统，乘客可以更方便、更快速地到达目的地。
电梯控制系统能够根据乘客的需求和电梯的运行状态，智能化地调度电梯，最大限度地减少等待时间和拥堵现象，提高了电梯的运行效率和舒适度。
4. 电梯控制系统的发展趋势随着智能科技的不断进步，电梯控制系统也在不断演进和升级。
未来的电梯控制系统可以预测乘客需求，优化运行策略，提供更加个性化的服务。
具体而言，未来的电梯控制系统可能会引入人工智能技术，通过学习和适应乘客的习惯来预测他们的行为。
此外，电梯控制系统还可以与其他智能设备进行联动，如楼层选择器、安全监控系统等，以提供更加便捷和安全的乘梯体验。
5. 结论电梯控制系统作为电梯运行的核心，对于提高运行效率和乘客的出行体验起到了至关重要的作用。
电梯控制系统将智能科技与传统交通工具相结合，实现了更高效、更舒适的电梯出行体验。
未来，随着科技的不断发展，电梯控制系统还将不断升级和完善。
自动化、智能化的电梯控制系统将充分适应人们的需求，为人们的生活带来更大的便利。
电梯控制系统原理解析
电梯控制系统原理解析电梯控制系统是指通过各种电子设备和控制器，实现对电梯运行及调度的自动控制系统。
本文将对电梯控制系统的原理进行解析，介绍其基本组成和工作原理。
一、电梯控制系统的基本组成1. 电梯主机：电梯主机是整个电梯控制系统的核心部分，负责对电梯的运行和调度进行控制。
电梯主机通过接受外部信号，并根据预设的参数和算法进行计算，实现对电梯的运行控制。
2. 操作面板：电梯的操作面板位于每层楼的电梯门旁，供乘客选择楼层和进行相关操作。
乘客通过按下对应的楼层按钮或其他功能按钮来指定目的地和选择所需服务。
3. 电梯井道与轿厢：电梯井道是电梯轿厢的运行通道，同时安装了导轨和安全装置以保证乘客的安全。
轿厢是乘客进出的空间，负责承载乘客以及垂直运行。
4. 电梯传感器：电梯传感器用于感知电梯内外各种参数和状态，如轿厢位置、开关门状态、超重等，以实时提供给电梯控制系统，并对控制系统的决策起到辅助作用。
5. 电梯控制器：电梯控制器是电梯控制系统重要的组成部分，负责接收和处理传感器的数据，根据预设的控制算法进行计算，并发送相应的指令给电梯主机和操作面板。
二、电梯控制系统的工作原理1. 乘客请求接收与分配：当乘客在某一楼层按下楼层按钮时，操作面板将发送请求信号给电梯控制器。
电梯控制器会分析当前的电梯位置、运行状态以及其它电梯的状态等信息，并通过算法选择最优的电梯响应该请求。
2. 调度决策：电梯控制器根据乘客请求和电梯的当前状态，通过算法进行调度决策。
常见的调度算法有先来先服务、最短路径调度等。
调度决策的目标是提高电梯运行效率，减少运行时间和能量消耗。
3. 运行控制与安全保护：电梯控制器接收到调度决策后，会产生相应的电梯运行控制指令，如给电梯主机发送运行指令、开启闭合电梯门等。
同时，电梯控制程序还会监测电梯运行中的各种状态，如超速、超重等，并采取相应的安全保护措施。
4. 故障检测与维护：电梯控制系统还具备故障检测和维护的功能。
电梯的运行原理及控制
电梯的运行原理及控制随着现代城市化进程的加速，电梯越来越成为人们生活中不可或缺的交通工具之一。
但电梯并非只是一台简单的机器，其背后涉及的运行原理和控制技术也是相当复杂的。
一、电梯的基本构造电梯最基本的构造就是电动机、钢丝绳、电动机驱动轮、平衡重块、电梯轿厢和开门机构等组成。
电动机通常由交流电源供电，它的作用是为电梯提供动力。
钢丝绳是电梯的承重部件，钢丝绳通过电动驱动轮拖动电梯轿厢上下行。
同时，电梯中还有平衡重块的存在，它的作用是平衡轿厢运行时的重量变化，保证电梯的平稳运行。
二、电梯的运行原理电梯的运行原理可以简单地概括为“电动机驱动轮转动，使钢丝绳绕轮旋转，以此拖动电梯轿厢上下行”。
在具体操作中，电梯的控制系统会通过电梯轿厢内的按钮或者车站楼层的呼叫按钮等信号来控制电梯的运行。
电梯轿厢内的按钮被按下后，电梯的控制系统会向电动机发送指令，驱动电动机启动，使电梯开始上升或下降。
同时，为了确保电梯的安全，电梯还配备了多重安全保护措施。
电梯轿厢内有门锁，当电梯门未关闭或门锁未完全锁好时，电梯是不能行动的。
此外，电梯还有超速保护、缓冲系统等安全保障机制，能够确保电梯运行时的安全。
三、电梯的控制技术电梯的控制技术也是电梯工程中重要的一环。
首先，电梯的运行状态需要被精确控制。
在电梯的控制系统中，电梯需要实现在不同楼层的精准停靠，包括在提升过程中的平稳启动和平稳停止等功能。
同时，针对不同楼层的流量分布，电梯控制系统还需要实现优化调度，最大程度地提高电梯的载客效率，减少用户等待时间。
其次，对于一些比较现代化的建筑，电梯控制系统还需要实现智能化控制。
这类电梯控制系统通过人工智能技术实现对乘客需求的自动识别和控制，在电梯效率和用户体验上有着更加出色的表现。
四、电梯存在的问题及应对方案虽然电梯在人们生活中扮演着越来越重要的角色，但电梯在实际运行中也存在一定的问题。
比如，电梯的故障率较高，存在运行不稳定、设备老化等问题。
电梯结构及原理范文
电梯结构及原理范文电梯是一种垂直运输工具，用于在建筑物内部或跨越多层楼层之间进行运输。
它的结构和原理是通过一个电动机和一系列的机械设备来实现。
下面将详细介绍电梯的结构和原理。
电梯结构包括电动机、控制系统、轿厢和导轨等组成部分。
1.电动机：电梯的运行主要依靠电动机提供动力。
电动机通常安装在电梯的顶部或底部，通过传动装置将电动机的动力传递给牵引机构，从而驱动电梯运行。
2.控制系统：电梯的控制系统主要包括电气控制柜、控制电路和电子元件等。
电气控制柜通过控制电路连接到电动机和其他设备，负责控制电梯的开关、运行和停止等功能。
3.轿厢：电梯的轿厢是乘客或货物乘坐的区域，通常由钢板制成。
轿厢内部还配备了照明、通风和报警装置等设备，以确保乘客的安全和舒适。
4.导轨：电梯的导轨是支撑和引导电梯轿厢运行的关键部件。
导轨通常由高强度的钢材制成，固定在轿厢底部，并与电梯井壁连接。
导轨上安装有滑块和导向轮等装置，以减少摩擦并保持轿厢的平稳运行。
电梯的工作原理主要包括驱动机构、制动装置和控制系统三个方面。
1.驱动机构：电梯的驱动机构主要由电动机、减速机和牵引机构等组成。
电动机通过驱动轴将动力传递给减速机，减速机再将动力传递给牵引机构。
牵引机构通常由一根钢丝绳和一个滑轮组成，将驱动力传递给轿厢。
2.制动装置：电梯的制动装置主要用于保持电梯在停止状态下不运动。
制动装置通常由制动器和制动踏板等组成。
当电梯停止时，制动器会夹住导轨，阻止轿厢移动。
当电梯启动时，制动器会松开，让轿厢继续运行。
3.控制系统：电梯的控制系统通过控制电路和电子元件等实现对电梯的控制和管理。
控制系统中的传感器可以监测电梯的运行状态，如轿厢位置、载荷重量和电动机的工作状态等。
根据传感器的反馈信息，控制系统可以自动调整电梯的运行速度和停靠楼层，以提供安全和高效的运输服务。
在电梯的运行过程中，控制系统会根据乘客的需求和控制信号选择最佳的运行方式，如上行、下行或停靠。
电梯的工作原理
电梯的工作原理电梯，作为现代城市生活中不可或缺的交通工具，其工作原理是如何实现的呢？本文将从电梯的结构构成、驱动系统、安全装置以及控制系统等方面来详细介绍电梯的工作原理。
首先，我们来看电梯的结构构成。
电梯主要由轿厢、导轨、悬挂装置、驱动装置、安全装置和控制系统等部分组成。
轿厢是乘客乘坐的部分，通常由钢板制成，具有一定的承载能力；导轨是支撑轿厢的结构，使轿厢能够垂直运行；悬挂装置是连接轿厢和驱动装置的部分，通常由钢丝绳或钢带构成；驱动装置是电梯的动力来源，常见的有液压驱动和牵引驱动两种方式；安全装置是保证电梯运行安全的重要部分，包括制动器、限速器、缓冲器等；控制系统则是控制电梯运行的大脑，根据乘客的需求进行调度和控制。
其次，让我们来了解电梯的驱动系统。
电梯的驱动系统主要包括液压驱动和牵引驱动两种方式。
液压驱动是通过液压缸来实现电梯的上升和下降，其结构简单、运行平稳，适用于低层建筑；而牵引驱动则是通过电动机驱动牵引机来实现电梯的运行，适用于高层建筑。
无论是哪种方式，驱动系统的设计都需要考虑电梯的负载、速度、噪音等因素，以确保电梯的安全和舒适性。
除此之外，电梯的安全装置也是至关重要的。
安全装置包括制动器、限速器、缓冲器等部分，它们的作用是在电梯发生意外情况时保障乘客的安全。
制动器能够在电梯停止运行时阻止轿厢的运动；限速器则可以监测电梯的运行速度，一旦超速就会触发制动装置；而缓冲器则能够在电梯到达终点时减缓冲击力，保护轿厢和乘客的安全。
最后，我们来介绍电梯的控制系统。
电梯的控制系统是电梯运行的大脑，它能够根据乘客的需求进行调度和控制。
控制系统可以实现电梯的召唤、停靠、开关门等功能，同时还能够监测电梯的运行状态，并在出现故障时进行报警和保护措施。
现代电梯的控制系统通常采用微机控制技术，具有高效、智能的特点，能够实现多台电梯的联动调度，提高了电梯的运行效率和安全性。
综上所述，电梯的工作原理是一个涉及机械、电气、控制等多个领域知识的综合系统工程。
分析电梯的基本结构及其运行原理
科学岛
分析 电梯 的基本 结构及其运行 原理
夏 英 强
（ 广东省特种 设备检测研究 院佛山检测院 ５ ２ ８ ０ ０ ０ ） 摘 要： 文章探讨 了电梯 的基本 结构及其运行 原理有助 于更好的了解电梯 ， 方便电梯 的后期维护与保养， 提 高电梯运 行中的风险防范意识 。正文 部分 论述 了电梯 的基本构造， 电梯是如何运行的 ， 乘坐 电梯注意事项 。分析 电梯的基本结构及其运行原理现实性意义巨大 。 关键词 ： 电梯 ； 结构 ； 运行 ‘
（ 一） 电梯乘坐人员应注意事项 当轿 厢 到 达 底 部 时 ， 指 示 灯 会 指 示 轿 厢 所 处 的 位 置 和 运 动状 态 ， 电梯
和层 门得 以启动的动力。轿厢在 电梯组件中 的作用是 输送 乘客 ， 有两部分 组 成： 轿 厢架和轿厢体 。 轿 厢体 承受压 力的主要 部件 是轿 厢架 轿厢壁 的组 成包 括通 风设置、 轿厢壁、 轿厢装饰件等 。 电梯所载人数 的多少 决定轿厢体
同的 运 动 状 态 ， 做 功 不 同， 损耗能量。 三、 乘 坐 电 梯 注 意 事 项
厢和 对重 按照导轨 的运 动方 向运动 。门系统 由 以下构件 构成 ： 门锁 、 开 门 机、 轿厢 门等 。 交箱 门位于轿厢的入 口处， 构成部件包括 门刀、 门靴 、 开 门机 等。 层 门的构成包括 门锁 、 门扇 、 门导轨架等 。 轿厢上方是开 门机 ， 是轿厢门
当电梯停在顶层 时， 在其它楼 层按下触 点开关召唤 的时候 ， 召唤指令 通过
井 内电线传送到 末端的主控板 上， 主控 出动固定板 的固定程序 ， 固定程序 传 出输 电指令 ， 外 呼灯变亮 ， 呼唤驱动装置 ， 促使变速箱运 转 ， 曳引轮和钢 丝绳之间的摩擦力带动轿厢向下运动， 每层的平层位置 收集电梯所处 的位 置， 电梯快到达 一楼 的时候 ， 驱 动装置实现 电梯外指令 的召唤 ， 电梯 开 门。
电梯结构原理及安装维修论文
电梯结构原理及安装维修论文题目浅谈电梯的电气控制系统故障分析与诊断学院电子与控制工程专业班级学生姓名学号引言我国的电梯产品是近十几年来，随着建筑业的快速发展而迅速发展起来的机电类特种设备。
由于发展时间短速度快，而且技术更新迅速，产量连年成倍增长，造成电梯制造，安装，维修保养等从业人员的需求急速增加，其数量要求之大和素质之高远大于人才培养院校及相关部门的想象。
而且由于电梯设备自身存在分散，非一目了然的特点，又给电梯从业人员检查修理电梯，维修保养电梯带来不少困难，也使电梯从业人才的培养周期相对较长。
目前，国内电梯行业的基本情况是电梯制造，安装，维修单位人才需求量大，又招聘不到相关人才。
由于电梯是一种多层建筑物里的上下公共交通运输设备，尽管它有比较完善的安全保护和安全防护措施，但因设备自身的特点，造成设备的使用效果和运行安全可靠性与电梯制造，安装，管理使用，维修保养等四方面的工作质量紧密相关，各方面的工作都做好了，才能发挥电梯的人们生产生活的作用，任何一方面的工作没有做好，轻者影响电梯的运行效果，重者造成人身伤害或者设备事故。
摘要：在使用电梯的时出现控制系统上的故障，要迅速的将故障排除，这样可以使电梯的电气设备和线路的使用寿命大大加强，文章分析了电梯控制系统出现问题的原因，要求对一些偶然性、突发性的问题故障仔细探讨，进而保证电梯安全可靠的运行。
关键词：电梯控制系统故障诊断维修正文一．电梯故障的出现电梯故障中必须停机修理，电气控制系统故障占全部故障的80%～90%。
目前电梯所选的电器元件基本上是一般的机床电器，其结构特点、使用寿命、技术指标等均不能完全适应电梯运行的要求。
尤其是继电器、接触器组成的有触点控制的电梯，其接头和触头敏众多，因而事故也比较多，因此电梯故障嗡测保护器已成为电梯不可能缺少的配套装置。
一般要求保护器能实时检测被监测电梯的工作及外电源的当前状况，对当前的状况进行实时智能分析，尽可能给出确切结果，对结果不能确定的问题提供警报，要求人工干预，切断电梯拖动及检测到的外电源，提供保护器电源参与援救，包括拖动轿厢到平层，开门放客，提供语言报警、关门，电梯返回基站，可见电源系统是保护器的关键。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电梯结构原理及控制系统分析
第一章绪论
随着城市建设的不断发展，高层建筑不断增多，电梯在国民经济和生活中有着广泛的应用。
电梯作为高层建筑中垂直运行的交通工具已与人们的日常生活密不可分。
实际上电梯是根据外部呼叫信号以及自身控制规律等运行的，而呼叫是随机的，电梯实际上是一个人机交互式的控制系统，单纯用顺序控制或逻辑控制是不能满足控制要求的，因此，电梯控制系统采用随机逻辑方式控制。
当前电梯的控制普遍采用了两种方式，一是采用微机作为信号控制单元，完成电梯信号的采集、运行状态和功能的设定，实现电梯的自动调度和集选运行功能，拖动控制则由变频器来完成；第二种控制方式用可编程控制器（PLC）取代微机实现信号集选控制。
从控制方式和性能上来说，这两种方法并没有太大的区别。
国内厂家大多选择第二种方式，其原因在于生产规模较小，自己设计和制造微机控制装置成本较高；而PLC可靠性高，程序设计方便灵活，抗干扰能力强、运行稳定可靠等特点，因此现在的电梯控制系统广泛采用可编程控制器来实现。
电梯是将机械原理应用、电气技术、微处理器技术、系统工程学、人体工程学及空气动力学等多学科和技术集于一体的机电设备，它是建筑物中的永久性垂直交通工具。
为满足和提高人们的生活质量，电梯的智能化、自动化技术迅速发展。
特别是随着计算机网络技术、微电子和电力电子技术的飞速发展，现代电梯的技术含量日益提
高。
在改进电梯性能的同时，对电梯的设计、管理和维护人员提出了更高的要求。
第二章电梯的结构
2.1 电梯的基本结构
电梯是机与电紧密结合的复杂产品，是垂直交通运输工具中使用最普遍的一种电梯，其基本组成包括机械部份和电气部份，结构包括四大空间（机房部分、井道和底坑部分、围壁部分和层站部分）和八大系统（曳引系统、导向系统、门系统、轿厢、重量平衡系统、电力拖动系统、电气控制系统、安全保护系统）组成。
电梯基本结构如图2—1所示：
1-减速箱；
2-曳引轮；
3-曳引机底座；
4-导向轮；
5-限速器；
6-机座；
7-导轨支架；
8-曳引钢丝绳；
9-开关碰铁；
10-紧急终端开关；
11-导靴；
12-轿架；
13-轿门；
14-安全钳；
15-导轨；
16-绳头组合；
17-对重，
18-补偿链；
19-补偿链导轮；
20-张紧装置；
21-缓冲器；
22-底坑；
23-层门；
24-呼梯盒；
25-层楼指示灯；
26-随行电缆；
27-轿壁；
28-轿内操纵箱；
29-开门机；
30-井道传感器；
31-电源开关；
32-控制柜；
33-曳引电机；
电梯的基本结构剖视图
34-制动器
图2-1
2.1.1 机房部分
机房用来安装曳引机、电控屏、限速器等。
机房能够设置在井道顶部，也可设置在井道底部。
当机房设于井道底部时，即为曳引机下
置式曳引方式。
这种方式结构复杂，建筑物承重大，对井道尺寸要求大，只有在机房无法顶置时才使用。
对于绝大多数电梯，椭均设于井道顶部。
机房必须有足够的面积，高度、承重能力及良好的通风条件。
组成：总电源控制盒、控制柜、曳引机、导向轮、限速器。
2.1.2 井道及底坑部分
井道由围壁、顶板及底坑围成一个在纳电梯轿厢和对重的有限空间。
为了出人，在每个层站开有入口。
井道的底坑深入地面，用于安装缓冲器、限速器、钢丝绳涨紧装置等。
由于深人了地面，因此要求防水，最好有排水设施。
组成：导轨、导轨支架、对重、缓冲器、限速器张紧装置、补偿链、随行电缆、底坑、井道照明。
2.1.3 围壁部分
围壁的作用是将电梯与外界分隔开，当导轨架直接安装在围壁上时，它还应承受费切力。
围壁的结构分为封闭式和空格式。
2.1.4 层站部分
层站是各楼层中，电梯停靠的地点。
每一层楼，电梯最多只有一个站；但可根据需要在某些层楼不设站。
组成：层门（厅门）、呼梯装置（召唤盒）、门锁装置、层站开关。
