窗台和过梁施工标准做法

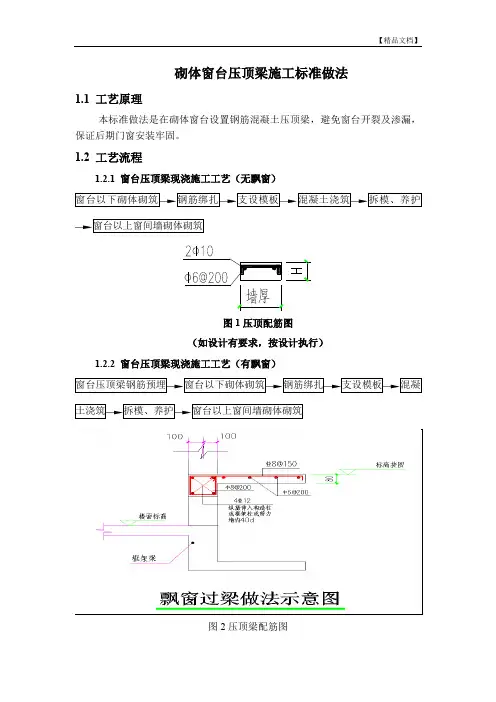

砌体窗台压顶梁施工标准做法1.1 工艺原理本标准做法是在砌体窗台设置钢筋混凝土压顶梁，避免窗台开裂及渗漏，保证后期门窗安装牢固。
1.2 工艺流程1.2.1 窗台压顶梁现浇施工工艺（无飘窗）图1压顶配筋图（如设计有要求，按设计执行）1.2.2 窗台压顶梁现浇施工工艺（有飘窗）图2压顶梁配筋图（如设计有要求，按设计执行）1.3 施工要点1.3.1 当窗宽≤900mm的压顶高度为≥80mm，当窗宽＞900mm 的压顶高度为≥100mm，若图纸和相关标准另有明确要求的，需按照图纸和相关标准执行。
1.3.2 当窗宽≤900mm时窗台压顶梁两端伸入墙体的长度L ≥240mm；当窗宽≥900mm和有飘窗时压顶梁两端必须全长贯通。
1.3.3 根据设计窗台高度减去压顶梁高度为窗台的砌筑高度，窗台以上砌体应待窗台压顶施工完毕后再继续砌筑，砌体不允许在窗台梁位置留槽口；1.3.4 窗台压顶梁纵向钢筋应位于压顶梁的上部位置，保护层厚度控制在25mm，纵向钢筋应与拉钩绑扎牢固。
1.3.5 模板支设应根据墙面上的控制标高线来控制压顶面高度。
1.3.6 窗台压顶梁混凝土浇筑前基层浇水湿润，混凝土强度等级不低于C20，混凝土浇筑必须振捣密实。
1.3.7 窗台压顶梁顶面应抹平压实，顶面标高必须控制准确。
外窗窗台压顶梁顶面应由内向外按6%坡度找坡。
1.3.8 待窗台压顶梁浇筑完成24小时后，方可砌筑窗台以上窗间墙砌体。
1.3.9 室内窗台压顶伸入两边砌体长度满足规范要求，亦可采用预制窗台压顶梁，若有其中一边不满足则必须采用现浇压顶梁。
1.3.10对于室内预制混凝土压顶梁安装前，应在砌体窗台面满铺20mm厚砂浆，保证压顶梁座浆密实饱满。
窗台、过梁
窗台、过梁
2
了解窗台、过梁的作用，掌握窗台、过梁的构造做法。
1、窗台的构造
2、过梁的形式与构造
讲授
第一课时：第二课时：
四、窗台：五、过梁：
1、位置1、位置
2、作用：2、过梁
3、构造做法3、形式
4、构造：
1、窗台的构造做法
2、过梁有哪几种形式？各自有怎样的构造特点？
3.窗台
——窗洞下边缘构造处理。
(1)作用：排除窗上流下的雨水，美化房屋立面。
(2)形式：
外窗台——砖平砌挑出；砖侧砌挑出；预制混凝土窗台板。
内窗台——木窗台板。
(3)构造：挑出60mm，两端比洞口长120mm，可连成腰线，表面做排水坡度，底边做滴水。
2.门窗过梁
(1)位置——门窗洞口及其
它洞口的上部。
(2)作用——支承并传递洞口上部荷载，装饰立面。
(3)形式砖拱过梁
——砖砌平拱、弧拱。
钢筋砖过梁
——在砖砌体灰缝中埋设钢筋。
钢筋混凝土过梁
——将钢筋混凝土粱架在洞口上部。
过梁的形式
(a) 墙面有粉刷时
(b) 窗洞周边做窗套时
(c) 窗顶做窗楣或遮阳板时
(d) 墙面不做粉刷时。
