给水排水管道工程施工及验收规范121页PPT
合集下载
给水排水管道工程施工及验收规范ppt课件
7
⒎ 4.4.2槽底局部超挖或发生扰动时，处理应 符合下列规定： P18 ⑴超挖深度不超过150mm时，可用挖 槽原土回填夯实，基压实度不应低于原地 基土的密实度；
⑵槽底地基土壤含水量较大，不适于
压实时，应采取换填等有效措施。
⒏ 4.4.3 排水不良造成地基土扰动时，可按以 下方法处理： P18 地基扰动处理原则 ⑴扰动深度在100mm以内，宜填天然 级配砂石或砂砾处理；
4
三、土石方与地基处理
⒈ 4.1.1 本条系根据《中华人民共和国建筑法》 第四十条“建设单位应当向建筑施工企业 提供与施工现场相关的地下管线资料，建 筑施工企业应当采取措施加以保护”的规 定制定的。 P206
⒉ 4.1.6 沟槽支护应根据沟槽的土质、地下水 位、沟槽断面、荷载条件等因素进行设计； 施工单位应按设计要求进行支护。 P11
水管道。 原定义管内介质靠重力自流
2
二、基本规定
⒈ 3.1.3 施工单位应按照合同文件、设计文件 和有关规范、标准要求，根据建设单位提 供的施工界域内地下管线等构（建）筑物 资料、工程水文地质资料，组织有关工技 术管理人员深入沿线调查，掌握现场实际 情况，做好施工准备工作。 P5
⒉ 3.1.12 施工单位必须遵守国家和地方政府 有关环境保护的法律、法规，采取有效措 施控制施工现场的各种粉尘、废气、废弃 物以及噪声、振动等对环境造成的污染和 危害。 P7 文明施工
18
⒐ 5.4.13 牺牲阳极保护法施工规定和外加电流 阴极保护法的施工规定 P44 ⑵不得在雨、雾、雪或5级以上大风环境 露天施工；外防腐
⒑ 5.5.1 管节及管件的规格、尺寸公差、性能应 符合国家有关标准规定和设计要求，进入施工 现场有时其外观质量应符合下列规定： P46 ⑴管节及管件表面不得有裂纹，不得有 妨碍使用的凹凸不平的缺陷； ⑵采用橡胶圈柔性接口的球墨铸铁管， 承口的内工作面和插口的外工作面应光滑、轮 廓清晰，不得有影响接口密封性的缺陷。
⒎ 4.4.2槽底局部超挖或发生扰动时，处理应 符合下列规定： P18 ⑴超挖深度不超过150mm时，可用挖 槽原土回填夯实，基压实度不应低于原地 基土的密实度；
⑵槽底地基土壤含水量较大，不适于
压实时，应采取换填等有效措施。
⒏ 4.4.3 排水不良造成地基土扰动时，可按以 下方法处理： P18 地基扰动处理原则 ⑴扰动深度在100mm以内，宜填天然 级配砂石或砂砾处理；
4
三、土石方与地基处理
⒈ 4.1.1 本条系根据《中华人民共和国建筑法》 第四十条“建设单位应当向建筑施工企业 提供与施工现场相关的地下管线资料，建 筑施工企业应当采取措施加以保护”的规 定制定的。 P206
⒉ 4.1.6 沟槽支护应根据沟槽的土质、地下水 位、沟槽断面、荷载条件等因素进行设计； 施工单位应按设计要求进行支护。 P11
水管道。 原定义管内介质靠重力自流
2
二、基本规定
⒈ 3.1.3 施工单位应按照合同文件、设计文件 和有关规范、标准要求，根据建设单位提 供的施工界域内地下管线等构（建）筑物 资料、工程水文地质资料，组织有关工技 术管理人员深入沿线调查，掌握现场实际 情况，做好施工准备工作。 P5
⒉ 3.1.12 施工单位必须遵守国家和地方政府 有关环境保护的法律、法规，采取有效措 施控制施工现场的各种粉尘、废气、废弃 物以及噪声、振动等对环境造成的污染和 危害。 P7 文明施工
18
⒐ 5.4.13 牺牲阳极保护法施工规定和外加电流 阴极保护法的施工规定 P44 ⑵不得在雨、雾、雪或5级以上大风环境 露天施工；外防腐
⒑ 5.5.1 管节及管件的规格、尺寸公差、性能应 符合国家有关标准规定和设计要求，进入施工 现场有时其外观质量应符合下列规定： P46 ⑴管节及管件表面不得有裂纹，不得有 妨碍使用的凹凸不平的缺陷； ⑵采用橡胶圈柔性接口的球墨铸铁管， 承口的内工作面和插口的外工作面应光滑、轮 廓清晰，不得有影响接口密封性的缺陷。
给水排水管道工程施工及验收规范【ppt课件】
5、与相关施工质量验收规范标准的关系：规范 应充分体现给水排水的行业、专业特点，至于
一些通用性和常规性的技术，已经有相关的专
业规范予以支持，可直接引用其他现行规范的
名称，而不需另行编制。也就是将一些现行规
范中没有涉及到的，具有本行业工程技术特征
的、独特的内容，作为编制重点。如构筑物讨
论稿中有关基坑、混凝土结构（模板、钢筋、
（5）钢管防腐：原规范GB50268中钢管防腐 涉及水泥砂浆内防腐层、石油沥青外防腐 层、环氧煤沥青外防腐层。本次修订增加 了涂塑内外防腐层、钢管阴极保护等。
（6）不同管材接口连接形式：除了混凝土管、 钢管、铸铁管外，球墨铸铁管、硬聚氯乙 烯管（UPVC）、聚乙烯管（PE）、聚丙 稀管（PP）、玻璃钢管（FRP）等已应用 到给排水管道中，其接口连接形式也多样。 除了原规范中的刚性、半刚性、柔性连接 外，还增加了化学管材的承插、套筒、粘 连接、聚乙烯管熔焊（电熔、热熔）、钢 塑法兰等。
3、管道规范与构筑物规范、以及各章节之间 应相辅相成：既各自独立，又相互补充， 避免重复。管道应重点放在不同施工技术 的管道敷设、附属构筑物施工；构筑物应 重点放在土建结构施工和满足设备安装、 工艺运行条件。如：GB50141取水口、排 放口的管道施工部分按GB50268的相关规 定执行。GB50268中涉及混凝土结构的按 GB50141的相关规定执行等。降水排水、 基坑围护、地基加固等内容基本相同，重 点放在GB50141中，GB50268仅对不同之 处加以要求。

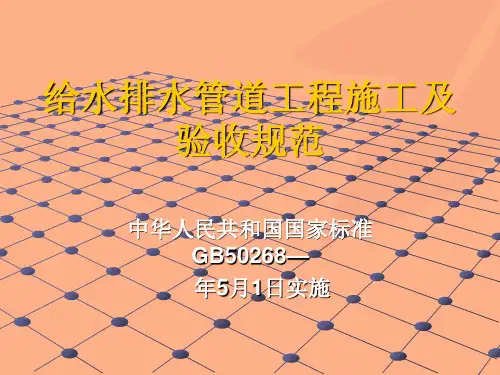

给水排水管道工程施工及 验收规范
中华人民共和国国家标准 GB50268— 年5月1日实施
规范修订的简要情况
本规范根据建设部“关于印发《二零零四年 工
程建设国家标准制定、修订计划》的通知” （建标< 2004>67号）的要求，由北京市市
给排水工程施工规范与验收标准123页PPT
40、人类法律，事物有规律，这是不 容忽视 的。— —爱献 生
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
给排水工程施工规范与验收标准
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
3பைடு நூலகம்、若是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
给排水工程施工规范与验收标准
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
3பைடு நூலகம்、若是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯

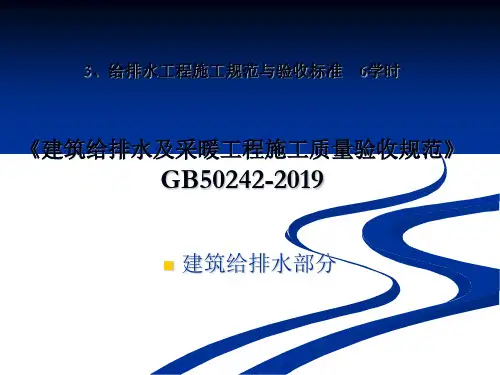

给水排水管道工程施工及验收规范2019 122页PPT文档
4 无热伸长管道的吊架、吊杆应垂直安装。 5 有热伸长管道的吊架、吊杆应向热膨胀的
反方向偏移。 6 固定在建筑结构上的管道支、吊架不得影
响结构的安全。
3.3.8 钢管水平安装的支、吊架间距不应大 于表3.3.8 的规定。
3.3.9 采暖、给水及热水供应系统的塑料管 及复合管垂直或水平安装的支架间距应
应采取有效措施防止损坏或腐蚀。
3.2.4 阀门安装前，应作强度和严密性试验。 试验应在每批(同牌号、同型号、同规
格)数量中抽查10%，且不少于一个。对于 安装在主干管上起切断作用的闭路阀门，
应逐个作强度和严密性试验。
3.2.5 阀门的强度和严密性试验，应符合以 下规定:阀门的强度试验压力为公称压力
3.1.2 建筑给水、排水及采暖工程的施工应 按照批准的工程设计文件和施工技术标准 进行施工。修改设计应有设计单位出具的 设计变更通知单。
3.1.3 建筑给水、排水及采暖工程的施工应 编制施工组织设计或施工方案，经批准
后方可实施。
3.1.4 建筑给水、排水及采暖工程的分部、分项工 程划分见附录A。
2 熔接连接管道的结合面应有一均匀的熔接 圈，不得出现局部熔瘤或熔接圈凸凹不匀 现象。
3 采用橡胶圈接口的管道，允许沿曲线敷设， 每个接口的最大偏转角不得超过2°。
4 法兰连接时衬垫不得凸入管内，其外边缘 接近螺栓孔为宜。不得安放双垫或偏垫。
5 连接法兰的螺栓，直径和长度应符合标准， 拧紧后，突出螺母的长度不应大于螺杆直 径的1/2。
3.1.5 建筑给水、排水及采暖工程的分项工程，应 按系统、区域、施工段或楼层等
划分。分项工程应划分成若干个检验批进行验收。 3.1.6 建筑给水、排水及采暖工程的施工单位应当
反方向偏移。 6 固定在建筑结构上的管道支、吊架不得影
响结构的安全。
3.3.8 钢管水平安装的支、吊架间距不应大 于表3.3.8 的规定。
3.3.9 采暖、给水及热水供应系统的塑料管 及复合管垂直或水平安装的支架间距应
应采取有效措施防止损坏或腐蚀。
3.2.4 阀门安装前，应作强度和严密性试验。 试验应在每批(同牌号、同型号、同规
格)数量中抽查10%，且不少于一个。对于 安装在主干管上起切断作用的闭路阀门，
应逐个作强度和严密性试验。
3.2.5 阀门的强度和严密性试验，应符合以 下规定:阀门的强度试验压力为公称压力
3.1.2 建筑给水、排水及采暖工程的施工应 按照批准的工程设计文件和施工技术标准 进行施工。修改设计应有设计单位出具的 设计变更通知单。
3.1.3 建筑给水、排水及采暖工程的施工应 编制施工组织设计或施工方案，经批准
后方可实施。
3.1.4 建筑给水、排水及采暖工程的分部、分项工 程划分见附录A。
2 熔接连接管道的结合面应有一均匀的熔接 圈，不得出现局部熔瘤或熔接圈凸凹不匀 现象。
3 采用橡胶圈接口的管道，允许沿曲线敷设， 每个接口的最大偏转角不得超过2°。
4 法兰连接时衬垫不得凸入管内，其外边缘 接近螺栓孔为宜。不得安放双垫或偏垫。
5 连接法兰的螺栓，直径和长度应符合标准， 拧紧后，突出螺母的长度不应大于螺杆直 径的1/2。
3.1.5 建筑给水、排水及采暖工程的分项工程，应 按系统、区域、施工段或楼层等
划分。分项工程应划分成若干个检验批进行验收。 3.1.6 建筑给水、排水及采暖工程的施工单位应当
给排水工程施工规范与验收标准..-施工规范与验收规范123页PPT
给排水工程施工规范与验收标准..-施工规 范与验收规范
31、园日涉以成趣，门虽设而常关。 32、鼓腹无所思。朝起暮归眠。 33、倾壶绝余沥，窥灶不见烟。
34、春秋满四泽，夏云多奇峰，秋月 扬明辉 ，冬岭 秀孤松 。 35、丈夫志四海，我愿不知老。
ห้องสมุดไป่ตู้ 46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
31、园日涉以成趣，门虽设而常关。 32、鼓腹无所思。朝起暮归眠。 33、倾壶绝余沥，窥灶不见烟。
34、春秋满四泽，夏云多奇峰，秋月 扬明辉 ，冬岭 秀孤松 。 35、丈夫志四海，我愿不知老。
ห้องสมุดไป่ตู้ 46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
给排水工程施工规范与验收标准..-施工规范与验收规范PPT123页
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
给排水工程施工规范与验收标准..-施 工规范与验收规范
6、法律的基础有两个，而且只有两个……公平和实用。——伯克 7、有两种和平的暴力，那就是法律和礼节。——歌德
8、法律就是秩序，有好的法律才有好的秩序。——亚里士多德 9、上帝把法律和公平凑合在一起，可是人类却把它拆开。——查·科尔顿 10、一切法律都是无用的，因为好人用不着它们，而坏人又不会因为它们而变得规矩起来ห้องสมุดไป่ตู้——德谟耶克斯
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
给排水工程施工规范与验收标准..-施 工规范与验收规范
6、法律的基础有两个，而且只有两个……公平和实用。——伯克 7、有两种和平的暴力，那就是法律和礼节。——歌德
8、法律就是秩序，有好的法律才有好的秩序。——亚里士多德 9、上帝把法律和公平凑合在一起，可是人类却把它拆开。——查·科尔顿 10、一切法律都是无用的，因为好人用不着它们，而坏人又不会因为它们而变得规矩起来ห้องสมุดไป่ตู้——德谟耶克斯
排水工程施工质量控制及验收标准ppt
5
三、管道材料
重点介绍钢筋混凝土管、高密度聚乙烯（HDPቤተ መጻሕፍቲ ባይዱ）双壁波纹管、玻璃钢夹砂管。 一）钢筋混凝土管 1、钢筋混凝土管的性能特点：1）不会受外界压力变形而影响排水效果，孔口 不易堵塞，保证了排水系统畅通，排水安全性高。 2）不易锈蚀，耐腐蚀性高。 3）与同管径其他材质管道相比，造价较低。
6
2、钢筋混凝土管材的分类 1）按管内径分100mm-3000mm； 2）按管口连接方式分平口、企口、承插口、钢承口； 3）按压力指数分Ⅰ级 、Ⅱ级、 Ⅲ级。 钢筋混凝土排水管之除公路圆管涵和农村灌溉用小口径管仍采用刚性接口 外，我国钢筋混凝土管绝大部分采用橡胶密封圈连接的柔性接口形式，直 径1350mm以下一般为柔性接头承插式，直径1350mm以上为柔性接头 企口式。顶进施工法用钢筋混凝土排水管绝大部份采用柔性接头钢承口式。
55
五、管道施工质量通病及防治 四）管头与井室结合处砌筑不当，砂浆不饱满，空隙明显；回填过早，井室未 灌芯，导致墙体变形位移。 预防措施： 1）检查井与管道接头连接处砌块排列不能通缝，砂浆饱满密实，内外壁抹灰前 进行表面界面剂处理，增强粘接力，防止后期开裂。 2）保证现场使用的砂石骨料水泥及生产的砂浆和混凝土的质量符合设计要求。 3）管道回填土在砂浆及混凝土材料强度达到设计要求后才能开始回填，压实机 械在管顶回填至 50cm 以上才能使用。 4）闭水试验根据规范要求进行，在管道回填前完成，避免后期闭水试验不合格 导致返工。
51
五、管道施工质量通病及防治 二）承插管安装不到位，橡胶密封圈外露
52
五、管道施工质量通病及防治 预防措施： 1）钢筋砼承插管密封橡胶圈在安装过程中防止破损，大质量大管径的管材安装 要在管底部放置滚木，人工配合安装，或采用挖掘机正面轻推，务必使接缝紧 密，连接可靠。 2)橡胶圈外露是管道承插不到位原因造成， 一旦发现须立即进行安装校正，控 制安装误差，橡胶圈应与承口端管壁密贴，并在外侧使用三角灰封堵密实。
三、管道材料
重点介绍钢筋混凝土管、高密度聚乙烯（HDPቤተ መጻሕፍቲ ባይዱ）双壁波纹管、玻璃钢夹砂管。 一）钢筋混凝土管 1、钢筋混凝土管的性能特点：1）不会受外界压力变形而影响排水效果，孔口 不易堵塞，保证了排水系统畅通，排水安全性高。 2）不易锈蚀，耐腐蚀性高。 3）与同管径其他材质管道相比，造价较低。
6
2、钢筋混凝土管材的分类 1）按管内径分100mm-3000mm； 2）按管口连接方式分平口、企口、承插口、钢承口； 3）按压力指数分Ⅰ级 、Ⅱ级、 Ⅲ级。 钢筋混凝土排水管之除公路圆管涵和农村灌溉用小口径管仍采用刚性接口 外，我国钢筋混凝土管绝大部分采用橡胶密封圈连接的柔性接口形式，直 径1350mm以下一般为柔性接头承插式，直径1350mm以上为柔性接头 企口式。顶进施工法用钢筋混凝土排水管绝大部份采用柔性接头钢承口式。
55
五、管道施工质量通病及防治 四）管头与井室结合处砌筑不当，砂浆不饱满，空隙明显；回填过早，井室未 灌芯，导致墙体变形位移。 预防措施： 1）检查井与管道接头连接处砌块排列不能通缝，砂浆饱满密实，内外壁抹灰前 进行表面界面剂处理，增强粘接力，防止后期开裂。 2）保证现场使用的砂石骨料水泥及生产的砂浆和混凝土的质量符合设计要求。 3）管道回填土在砂浆及混凝土材料强度达到设计要求后才能开始回填，压实机 械在管顶回填至 50cm 以上才能使用。 4）闭水试验根据规范要求进行，在管道回填前完成，避免后期闭水试验不合格 导致返工。
51
五、管道施工质量通病及防治 二）承插管安装不到位，橡胶密封圈外露
52
五、管道施工质量通病及防治 预防措施： 1）钢筋砼承插管密封橡胶圈在安装过程中防止破损，大质量大管径的管材安装 要在管底部放置滚木，人工配合安装，或采用挖掘机正面轻推，务必使接缝紧 密，连接可靠。 2)橡胶圈外露是管道承插不到位原因造成， 一旦发现须立即进行安装校正，控 制安装误差，橡胶圈应与承口端管壁密贴，并在外侧使用三角灰封堵密实。
给水排水管道工程施工及质量验收规范ppt课件
底基层范围，导致该断面强度薄弱，路面极易产 生裂缝。
18
2、 预防措施 2.1 沟槽回填前，应排干槽内积水、清除淤泥、
挖除松散层，回填土中不得含有淤泥、腐殖土及 有机物质，建筑垃圾应严格控制使用。 2.2 （1）回填土过潮时应翻晒或掺灰处理，沟槽回填 时应在接茬位置开挖台阶搭接、并分层压实，压 实厚度不应超过20cm。 （2）胸腔1800范围以下应采用砂回填，以确保 压实度符合设计及规范要求。 2.3 设计应明确当管道覆土较浅时，采取加固管 道、提高承载力的具体措施。
2
二、各章节具体内容
1、2、3章为一般性规定； 验收的标准、要求、程序与道路、桥梁规范基本
一致； 单位工程验收合格条件： 1、单位工程所含分部工程质量验收全部合格； 2、质量控制资料完整； 3、有关安全和使用功能的检测资料完整； 4、管道防腐、阴极保护、设备运行及使用功能试
验符合要求； 5、外观质量符合要求；
《给水排水管道工程施工及质量验收规范》
宣贯培训
1
强制性条文
1.0.3、3.1.9、3.1.15、3.2.8、9.1.10、9.1.11条 3.1.9条：工程所用的管材、管道附件、构（配）件和主 要原材料等产品进入施工现场时必须进行进场验收并妥善 保管。进场验收时应检查每批产品的订购合同、质量合格 证书、性能检验报告、使用说明书、进口产品的商检报告 及证件等，并按国家有关标准规定进行复验，验收合格后 方可使用； 9.1.10条：给水管道必须水压试验合格，并网运行前进 行冲洗与消毒，经检验水质达标准后，方可允许并网通水 投入运行； 9.1.11条：污水、雨污水合流管道及湿陷土、膨胀土、 流砂地区的雨水管道，必须经严密性试验合格后方可投入 运行；
222211检查井井壁的砌筑应一次性砌到二灰碎石基层的底检查井井壁的砌筑应一次性砌到二灰碎石基层的底部标高为宜雨污水井内外壁均应采用防水水泥砂浆部标高为宜雨污水井内外壁均应采用防水水泥砂浆从底到顶全断面粉刷且在排干井筒内积水后一次粉刷到从底到顶全断面粉刷且在排干井筒内积水后一次粉刷到22井周范围内的回填材料均应采用预先拌制好并粉井周范围内的回填材料均应采用预先拌制好并粉碎后的66石灰土
18
2、 预防措施 2.1 沟槽回填前，应排干槽内积水、清除淤泥、
挖除松散层，回填土中不得含有淤泥、腐殖土及 有机物质，建筑垃圾应严格控制使用。 2.2 （1）回填土过潮时应翻晒或掺灰处理，沟槽回填 时应在接茬位置开挖台阶搭接、并分层压实，压 实厚度不应超过20cm。 （2）胸腔1800范围以下应采用砂回填，以确保 压实度符合设计及规范要求。 2.3 设计应明确当管道覆土较浅时，采取加固管 道、提高承载力的具体措施。
2
二、各章节具体内容
1、2、3章为一般性规定； 验收的标准、要求、程序与道路、桥梁规范基本
一致； 单位工程验收合格条件： 1、单位工程所含分部工程质量验收全部合格； 2、质量控制资料完整； 3、有关安全和使用功能的检测资料完整； 4、管道防腐、阴极保护、设备运行及使用功能试
验符合要求； 5、外观质量符合要求；
《给水排水管道工程施工及质量验收规范》
宣贯培训
1
强制性条文
1.0.3、3.1.9、3.1.15、3.2.8、9.1.10、9.1.11条 3.1.9条：工程所用的管材、管道附件、构（配）件和主 要原材料等产品进入施工现场时必须进行进场验收并妥善 保管。进场验收时应检查每批产品的订购合同、质量合格 证书、性能检验报告、使用说明书、进口产品的商检报告 及证件等，并按国家有关标准规定进行复验，验收合格后 方可使用； 9.1.10条：给水管道必须水压试验合格，并网运行前进 行冲洗与消毒，经检验水质达标准后，方可允许并网通水 投入运行； 9.1.11条：污水、雨污水合流管道及湿陷土、膨胀土、 流砂地区的雨水管道，必须经严密性试验合格后方可投入 运行；
222211检查井井壁的砌筑应一次性砌到二灰碎石基层的底检查井井壁的砌筑应一次性砌到二灰碎石基层的底部标高为宜雨污水井内外壁均应采用防水水泥砂浆部标高为宜雨污水井内外壁均应采用防水水泥砂浆从底到顶全断面粉刷且在排干井筒内积水后一次粉刷到从底到顶全断面粉刷且在排干井筒内积水后一次粉刷到22井周范围内的回填材料均应采用预先拌制好并粉井周范围内的回填材料均应采用预先拌制好并粉碎后的66石灰土
给水排水管道工程施工及质量验收规范
管道加工：对管道进行螺纹、法兰、承插等连接方式的选择与加工以满足施工要求。
特殊处理：根据设计要求对管道进行防腐、保温、防爆等特殊处理。 质量检测：对加工完成的管道进行质量检测确保符合施工规范和设计要求。
施工前准备：包括材料采购、施工机具准备、技术交底等
测量定位：根据设计图纸确定管道的位置和标高
沟槽开挖：按照设计要求开挖沟槽并做好基础处理 管道安装：将预制好的管道按照设计要求进行安装确保接口牢固、无渗 漏
总结：附属设备安装不规范会导致 给水排水管道工程的质量问题应加 强施工管理和质量监督
管道渗漏：采用防水材料进行修补加强管道连接处的密封性。 管道堵塞：定期进行清淤加强排水设施的维护和管理。 管道位移：施工时应严格按照设计要求进行加强管道固定措施。 施工质量不达标：加强施工质量控制严格按照规范要求进行验收。
,
汇报人：
01 02 03 04
05
Prt One
Prt Two
现场勘查：对施工环境进行实地考察了解现场情况 施工计划制定：根据工程要求和现场情况制定详细的施工计划 施工组织设计：对施工过程进行全面规划确保施工顺根据施工图纸和工艺要求对管道进行切割、坡口、弯管等加工处理。
质量验收规范： 阀门启闭应灵活 无卡涩现象
常见问题：阀门 长期未使用导致 内部生锈或被杂 质堵塞
常见问题：管道附属设备的安装位 置不准确与管道连接不严密
案例分析：某工程中由于未按照规 范要求安装管道附属设备导致管道 漏水
添加标题
添加标题
添加标题
添加标题
防治措施：加强施工前的技术交底 提高安装工人的技能水平加强质量 检查和验收
告等文件
质量保证资料 的收集、整理 和归档应由专 人负责并建立 完善的档案管
特殊处理：根据设计要求对管道进行防腐、保温、防爆等特殊处理。 质量检测：对加工完成的管道进行质量检测确保符合施工规范和设计要求。
施工前准备：包括材料采购、施工机具准备、技术交底等
测量定位：根据设计图纸确定管道的位置和标高
沟槽开挖：按照设计要求开挖沟槽并做好基础处理 管道安装：将预制好的管道按照设计要求进行安装确保接口牢固、无渗 漏
总结：附属设备安装不规范会导致 给水排水管道工程的质量问题应加 强施工管理和质量监督
管道渗漏：采用防水材料进行修补加强管道连接处的密封性。 管道堵塞：定期进行清淤加强排水设施的维护和管理。 管道位移：施工时应严格按照设计要求进行加强管道固定措施。 施工质量不达标：加强施工质量控制严格按照规范要求进行验收。
,
汇报人：
01 02 03 04
05
Prt One
Prt Two
现场勘查：对施工环境进行实地考察了解现场情况 施工计划制定：根据工程要求和现场情况制定详细的施工计划 施工组织设计：对施工过程进行全面规划确保施工顺根据施工图纸和工艺要求对管道进行切割、坡口、弯管等加工处理。
质量验收规范： 阀门启闭应灵活 无卡涩现象
常见问题：阀门 长期未使用导致 内部生锈或被杂 质堵塞
常见问题：管道附属设备的安装位 置不准确与管道连接不严密
案例分析：某工程中由于未按照规 范要求安装管道附属设备导致管道 漏水
添加标题
添加标题
添加标题
添加标题
防治措施：加强施工前的技术交底 提高安装工人的技能水平加强质量 检查和验收
告等文件
质量保证资料 的收集、整理 和归档应由专 人负责并建立 完善的档案管
给水排水管道工程施工及验收规范ppt课件
17
⒎ 5.4.3 液体环氧涂料内防腐层应符合下列规 定： P40 ⑸环境相对温度大于85%时，应对钢管 除湿后方可作业；严禁在雨、雪、雾及风 沙等气候条件下露天作业。内防腐
⒏ 5.4.7 雨期、冬期石油沥青及环氧煤沥青涂 料外防腐层施工应符合下列规定： P43 ⑴环境温度低于5℃时，不宜采用环氧 煤沥青涂料；采用历油沥青涂料时，应采 取冬期施工措施；环境温度低于－15℃或相 对湿度大于85%时，未采取措施不得进行施 工；
16
㈡焊缝破坏形式 ⑴管口焊缝一侧与母材脱离； ⑵管口焊缝一侧带着部分母材被拉裂； ⑶管口焊缝中间裂纹； ⑷钢管本身自动电弧焊焊缝开裂 。 ⒍ 5.4.2 水泥砂浆内防腐层应符合下列规定：
⑴施工前应具备的条件应符合下列要求： ②现场施做内防腐的管道，应在管道试 验、土方回填验收合格，且管道变形基本 稳定后进行；
21
五、不开槽施工管道主体结构
⒈ 6.1.2 施工前应进行现场调查研究，并对建 设单位提供的工程与地上管线、周边建 （构）筑物、障碍物及其他设施的详细资 料进行核实确认；必要时应进行坑探。 P67 旧路改造，调查很重要。
⒉ 6.2.3支撑应形成封闭式框架，矩形工作井 的四角应加斜撑，圆形工作井应加圈梁支 撑。P222 矩形井，三角形稳定原理，圆井圈梁 稳定。
19
⒒ 5.6.2 管节安装前应进行外观检查，发现裂 缝、保护层脱落、空鼓、接口掉角等缺陷， 应修补并经鉴定合格后方可使用。P47 增加5.7.1款P217第二款、P49 修管。
⒓ 5.6.4 采用混凝土基础时，管道中心、高程 复验合格后，应按本规范第5.2.2条的规定及 时浇筑管座混凝土 P47
列情况之一时，应暂停顶时，及时处理， 并应采取防止顶管机前方塌方的措施。 P84
⒎ 5.4.3 液体环氧涂料内防腐层应符合下列规 定： P40 ⑸环境相对温度大于85%时，应对钢管 除湿后方可作业；严禁在雨、雪、雾及风 沙等气候条件下露天作业。内防腐
⒏ 5.4.7 雨期、冬期石油沥青及环氧煤沥青涂 料外防腐层施工应符合下列规定： P43 ⑴环境温度低于5℃时，不宜采用环氧 煤沥青涂料；采用历油沥青涂料时，应采 取冬期施工措施；环境温度低于－15℃或相 对湿度大于85%时，未采取措施不得进行施 工；
16
㈡焊缝破坏形式 ⑴管口焊缝一侧与母材脱离； ⑵管口焊缝一侧带着部分母材被拉裂； ⑶管口焊缝中间裂纹； ⑷钢管本身自动电弧焊焊缝开裂 。 ⒍ 5.4.2 水泥砂浆内防腐层应符合下列规定：
⑴施工前应具备的条件应符合下列要求： ②现场施做内防腐的管道，应在管道试 验、土方回填验收合格，且管道变形基本 稳定后进行；
21
五、不开槽施工管道主体结构
⒈ 6.1.2 施工前应进行现场调查研究，并对建 设单位提供的工程与地上管线、周边建 （构）筑物、障碍物及其他设施的详细资 料进行核实确认；必要时应进行坑探。 P67 旧路改造，调查很重要。
⒉ 6.2.3支撑应形成封闭式框架，矩形工作井 的四角应加斜撑，圆形工作井应加圈梁支 撑。P222 矩形井，三角形稳定原理，圆井圈梁 稳定。
19
⒒ 5.6.2 管节安装前应进行外观检查，发现裂 缝、保护层脱落、空鼓、接口掉角等缺陷， 应修补并经鉴定合格后方可使用。P47 增加5.7.1款P217第二款、P49 修管。
⒓ 5.6.4 采用混凝土基础时，管道中心、高程 复验合格后，应按本规范第5.2.2条的规定及 时浇筑管座混凝土 P47
列情况之一时，应暂停顶时，及时处理， 并应采取防止顶管机前方塌方的措施。 P84
给水排水管道工程施工及验收
第一节给水排水管道工程施工及验收一、基本规定（一）施工基本规定<1>从事给排水管道工程的施工单位应具备相应的施工资质，施工人员应具备相应的资格。
给排水管道工程施工和质量管理应具有相应的施工技术标准。
<2>施工单位应建立、健全施工技术、质量、安全生产等管理体系，制订各项施工管理规定，并贯彻执行。
<3>施工单位应按照合同文件、设计文件和有关规范、标准要求，根据建设单位提供的施工界域内地下管线等构(建)筑物资料、工程水文地质资料，组织有关施工技术管理人员深入沿线调查，掌握现场实际情况，做好施工准备工作。
<4>施工单位应熟悉和审查施工图纸，掌握设计意图与要求实行自审、会审(交底)和签证制度；发现施工图有疑问、差错时，应及时提出意见和建议；如需变更设计，应按照相应程序报审，经相关单位签证认定后实施。
<5>施工单位在开工前应编制施工组织设计，对关键的分项、分部工程应分别编制专项施工方案。
施工组织设计、专项施工方案必须按规定程序审批后执行，有变更时要办理变更审批。
<6>施工临时设施应根据工程特点合理设置，并有总体布置方案。
对不宜间断施工的项目，应有备用动力和设备。
<7>施工测量应实行施工单位复核制、监理单位复测制，填写相关记录，并符合下列规定：<7.1>施工前，建设单位应组织有关单位进行现场交桩，施工单位对所交桩进行复核测量；原测桩有遗失或变位时，应及时补钉桩校正，并应经相应的技术质量管理部门和人员认定；<7.2>临时水准点和管道轴线控制桩的设置应便于观测、不易被扰动且必须牢固，并应采取保护措施；开槽铺设管道的沿线临时水准点，每200m不宜少于1个；<7.3>临时水准点、管道轴线控制桩、高程桩，必须经过复核方可使用，并应经常校核；<7.4>不开槽施工管道，沉管、桥管等工程的临时水准点、管道轴线控制桩，应根据施工方案进行设置，并及时校核；<7.5>对既有管道、构(建)筑物与拟建工程衔接的平面位置和高程，开工前必须校测。
给水排水管道工程施工及验收规范
给水排水管道工程施工及验收规范1总则1．O．1 为加强给水排水管道工程的施工管理．提高技术水平，确保工程质量，安全生产，节约材料，提高经济效益．特翩定本规范。
1．0．2本规范适用于城镇和工业区的室外给水排水管道工程的施工及验收。
1．0．3给水排水管道工程应按设计文件和施工图施工。
变更设计应经过设计单位同意。
1．O．4给水排水管道工程的管材、管道附件等材料．应符合国家现行的有关产品标准的规定，并应具有出厂合格证。
用于生活饮用水的管道，其材质不得污染水质。
1．0．5给水排水管道工程施工，应遵守国家和地方有关安全、劳动保护、防火、防爆、环境和文物保护等方面的规定。
1．O．6给水排水管道工程施工及验收除应符合本规范规定外，尚应符合国家现行的有关标准、规范的规定。
2施工准备2．0．1给水排水管道工程施工前应由设计单位进行设计交底。
当施工单位发现施工图有错误时，应及时向设计单位挺出变更设计的要求。
2．0．2给水排水管道工程施工前}应根据旌工需要进行调查研究，并应掌握管道沿线的下列情况和资料t2．O．2．1现场地形、地貌、建筑物各种臂线和其他设施的慵阮2．O．2．2工程地质和水文地质资料；2．O．2．3气象资料}2．O．2．4工程用地、交通运输及排水条件2．O．2．5施工供水、供电条件2．O．2．6工程材料、施工机械供应条件2．0．2．7在地表水水体中或岸边施工时，应掌握地表水的水文和航运资料。
在寒冷地区施工时，尚应掌握地表水的冻结及漉冰的资料；2．0．2．0结合工程特点和现场条件的其他情况和资料。
2．O．3给水排水管道工程施工前应编制施工组织设计。
施工组织设计的内容，主要应包括工程概况、施工部署、施工方法、材料、主要机械设备的供应、保证施工质量、安全、工期、降低成本和提高经济效益的技术组织措施、施工计划、施工总平面图以及保护周围环境的措施等。
对主要施工方法，尚应分别编制施工设计。
2．0．4施工测量应符合下列规定t2．0．4．1施工前．建设单位应组织有关单位向施工单位进行现场交桩2．O．4．2临时水准点和管道轴线控制桩的设置应便于观测且必须牢固，并应采取保护措施。
