正泰nwkl1无功补偿控制器说明书详解

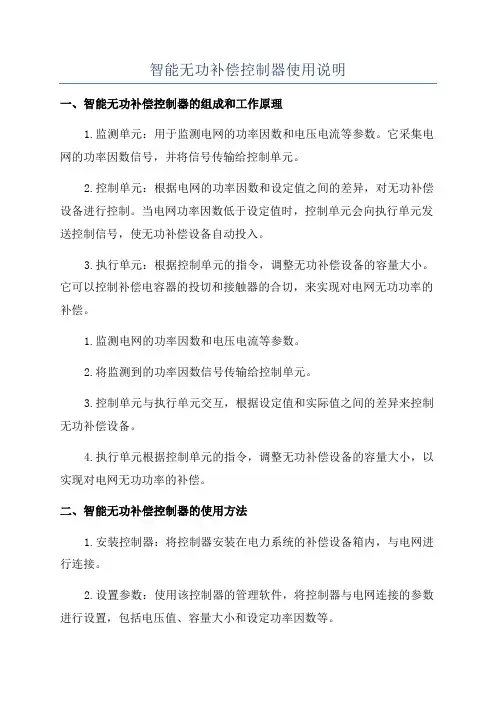

智能无功补偿控制器使用说明
智能无功补偿控制器使用说明一、智能无功补偿控制器的组成和工作原理1.监测单元：用于监测电网的功率因数和电压电流等参数。
它采集电网的功率因数信号，并将信号传输给控制单元。
2.控制单元：根据电网的功率因数和设定值之间的差异，对无功补偿设备进行控制。
当电网功率因数低于设定值时，控制单元会向执行单元发送控制信号，使无功补偿设备自动投入。
3.执行单元：根据控制单元的指令，调整无功补偿设备的容量大小。
它可以控制补偿电容器的投切和接触器的合切，来实现对电网无功功率的补偿。
1.监测电网的功率因数和电压电流等参数。
2.将监测到的功率因数信号传输给控制单元。
3.控制单元与执行单元交互，根据设定值和实际值之间的差异来控制无功补偿设备。
4.执行单元根据控制单元的指令，调整无功补偿设备的容量大小，以实现对电网无功功率的补偿。
二、智能无功补偿控制器的使用方法1.安装控制器：将控制器安装在电力系统的补偿设备箱内，与电网进行连接。
2.设置参数：使用该控制器的管理软件，将控制器与电网连接的参数进行设置，包括电压值、容量大小和设定功率因数等。
3.启动控制器：通过控制器的开关，手动或自动启动智能无功补偿控制器。
4.监测电网参数：控制器会自动监测电网的功率因数和电压电流等参数，并将数据传输给控制单元。
5.设定无功补偿：根据电网的实际功率因数和设定的功率因数之间的差异，控制单元会向执行单元发送控制信号，以调整无功补偿设备的容量大小，来实现对电网无功功率的补偿。
6.显示设备状态：通过控制器的显示屏，可以查看无功补偿设备的投入状态、功率因数和电流等信息。
7.停止补偿：当电网的功率因数达到设定值或不需要无功补偿时，可以手动或自动停止智能无功补偿控制器的工作。
三、智能无功补偿控制器的注意事项1.安全操作：在进行控制器的安装、设置和启动过程中，要注意遵守相关的操作规程和安全指南，确保操作的安全可靠。
2.定期维护：智能无功补偿控制器需要定期进行维护和检查，以确保其正常工作。

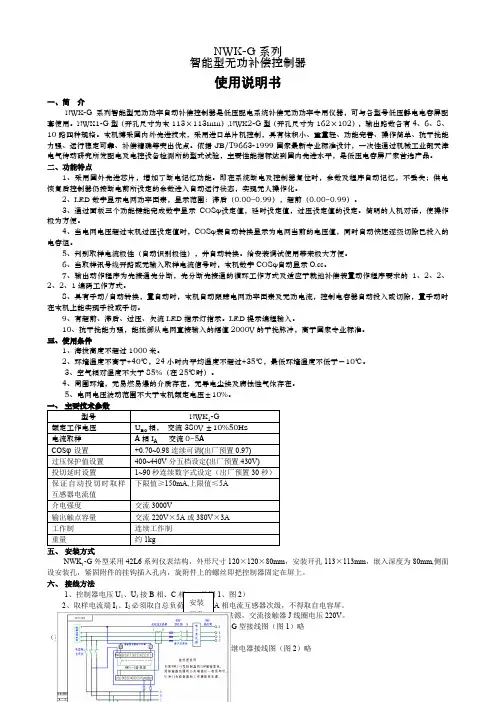

正泰nwkG无功补偿控制器说明书
NWK-G系列智能型无功补偿控制器使用说明书一、简介NWK-G系列智能型无功功率自动补偿控制器是低压配电系统补偿无功功率专用仪器，可与各型号低压静电电容屏配套使用。
NWK1-G型（开孔尺寸为本113×113mm）,NWK2-G型（开孔尺寸为162×102），输出路数各有4、6、8、10路四种规格。
本机博采国内外先进技术，采用进口单片机控制，具有体积小、重量轻、功能完善、操作简单、抗干扰能力强、运行稳定可靠、补偿精确等突出优点。
依据JB/T9663-1999国家最新专业标准设计，一次性通过机械工业部天津电气传动研究所发配电及电控设备检测所的型式试验，主要性能指标达到国内先进水平，是低压电容屏厂家首选产品。
二、功能特点1、采用国外先进芯片，增加了断电记忆功能。
即在系统断电及控制器复位时，参数及程序自动记忆，不丢失；供电恢复后控制器仍按断电前所设定的参数进入自动运行状态，实现无人操作化。
2、LED数字显示电网功率因素，显示范围：滞后（0.00~0.99），超前（0.00~0.99）。
3、通过面板三个功能键能完成数字显示COSφ设定值，延时设定值，过压设定值的设定。
简明的人机对话，使操作极为方便。
4、当电网电压超过本机过压设定值时，COSφ表自动转换显示为电网当前的电压值，同时自动快速逐级切除已投入的电容组。
5、判别取样电流极性（自动识别极性），并自动转换。
给安装调试使用带来极大方便。
6、当取样讯号线开路或无输入取样电流信号时，本机数字COSφ自动显示。
7、输出动作程序为先接通先分断，先分断先接通的循环工作方式及适应于就地补偿装置动作程序要求的1、2、2、2、2、1编码工作方式。
8、具有手动/自动转换，置自动时，本机自动跟踪电网功率因素及无功电流，控制电容器自动投入或切除，置手动时在本机上能实现手投或手切。
9、有超前、滞后、过压、欠流LED指示灯指示。
LED提示编程输入。
10、抗干扰能力强，能抵御从电网直接输入的幅值2000V的干扰脉冲，高于国家专业标准。

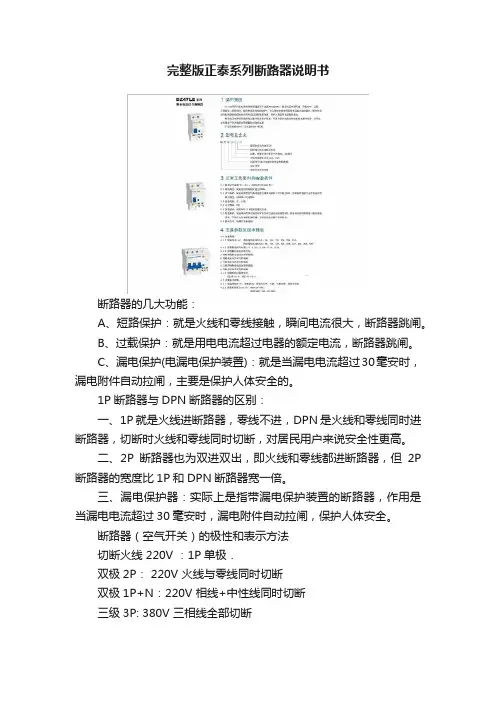

完整版正泰系列断路器说明书
完整版正泰系列断路器说明书断路器的几大功能：A、短路保护：就是火线和零线接触，瞬间电流很大，断路器跳闸。
B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。
C、漏电保护(电漏电保护装置)：就是当漏电电流超过30毫安时，漏电附件自动拉闸，主要是保护人体安全的。
1P断路器与DPN断路器的区别：一、1P就是火线进断路器，零线不进，DPN是火线和零线同时进断路器，切断时火线和零线同时切断，对居民用户来说安全性更高。
二、2P断路器也为双进双出，即火线和零线都进断路器，但2P 断路器的宽度比1P和DPN断路器宽一倍。
三、漏电保护器：实际上是指带漏电保护装置的断路器，作用是当漏电电流超过30毫安时，漏电附件自动拉闸，保护人体安全。
断路器（空气开关）的极性和表示方法切断火线 220V ：1P单极．双极2P： 220V 火线与零线同时切断双极1P+N：220V 相线+中性线同时切断三级3P: 380V 三相线全部切断四级4P： 380V 三相火线一相零线全部切断。
家庭用电路的配置方法为：1、总开关一回路2、照明一回路3、客厅、卧室插座一回路4、厨房、卫生间插座一回路5、每个空调各一回路空调如何换算功率及匹配断路器空气开关1匹=750W1.5匹=1.5×750W=1125W2匹=2×750W=1500W2.5匹=2.5×750W=1875W 此计算法以此类推。
1例：一个2P（2匹）的空调回路配的断路器规格大小为DPN20A，那么他准许通过的最大功率就为4400W(220V*20A)。
而一个2匹的空调的额定功率为2000W,但考虑到空调启动瞬间功率会突然加大，所以配一个20A的断路器(足矣)。
注：断路器的大小并不是配得越大越好，配得过大，反而起不到过栽保护作用，使家用电器受损。
2例：3匹空调应选择多少A的空气开关？（220V电压）750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。
KWWB系列无功补偿控制器说明书
KWWB系列无功补偿控制器说明书————————————————————————————————作者：————————————————————————————————日期：2※※※※※※※※目录※※※※※※※※1. 概述 (9)2. 功能 (10)3. 型号列表 (13)4. 技术指标 (16)4.1 额定值 (16)4.2 测量精度 (16)4.3 输入 (16)4.4 保护 (17)34。
5 补偿模式 (18)4.6 时钟 (18)4.7 通讯 (18)4.8 绝缘强度 (18)4.9 脉冲电压 (18)4.10 绝缘电阻 (18)4。
11 电磁兼容 (19)4。
12 工作条件 (19)4。
13 防护等级 (20)44.14 电源 (20)4.15 重量 (20)4.16 外形尺寸 (20)5。
设备原理 (20)5。
1 工作原理 (21)5.2 原理框图 (21)5.3 无功补偿判据 (23)5。
4 电容投切方式 (25)6. 操作指南 (27)56.1 键盘和指示灯定义 (27)6.2 KWWB—100系列菜单列表 (30)6.3 KWWB-200系列菜单列表 (33)6.4 主菜单 (39)6.5 电量显示菜单 (39)6。
6 电压谐波畸变率显示菜单 (40)6。
7 时钟菜单 (41)6。
8 补偿记录菜单 (41)6。
9 手动投切菜单 (42)66。
10 基本参数设置菜单 (43)6.11 高级参数设置菜单 (50)6。
12 故障信息菜单 (61)7. 设备尺寸 (63)8. 接线说明 (64)8.1 端子定义 (64)8。
2 端子含义 (65)8.3 100系列控制器输入接线图 (65)8.4 200系列控制器输入接线图 (66)78.5 开关形式与接线 (67)8.6 投切方式与端子分配 (67)9。
调试大纲 (69)9。
1 调试前的准备 (69)9.2 上电时故障处理 (69)9.3 参数整定 (70)9.4 启用自动运行功能 (71)9。

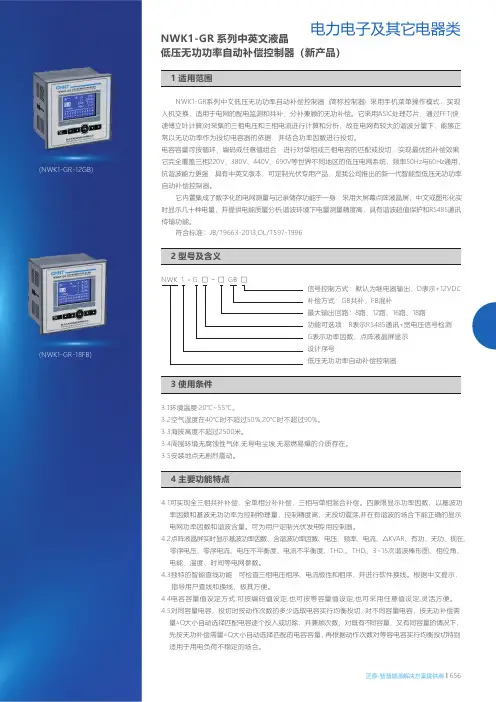

NWK1-GR系列中文低压无功功率自动补偿控制器说明书
N WK1-GR系列中文低压无功功率自动补偿控制器（简称控制器）采用手机菜单操作模式，实现人机交换，适用于电网的配电监测和共补、分补兼顾的无功补偿。
它采用ASIC处理芯片，通过FFT(快速傅立叶计算)对采集的三相电压和三相电流进行计算和分析，故在电网有较大的谐波分量下，能够正常以无功功率作为投切电容器的依据，并结合功率因数进行投切。
电容容量可按循环、编码或任意值组合，进行对单相或三相电容的匹配或投切，实现最优的补偿效果，它完全覆盖三相220V、380V、440V、690V等世界不同地区的低压电网系统，频率50Hz与60Hz通用，抗谐波能力更强，具有中英文版本，可定制光伏专用产品，是我公司推出的新一代智能型低压无功功率自动补偿控制器。
它内置集成了数字化的电网测量与记录储存功能于一身，采用大屏幕点阵液晶屏，中文或图形化实时显示几十种电量，并提供电能质量分析,谐波环境下电量测量精度高，具有谐波超值保护和RS485通讯传输功能。
符合标准：JB/T9663-2013;DL/T597-19964.1 可实现全三相共补补偿，全单相分补补偿，三相与单相混合补偿。
四象限显示功率因数，以基波功率因数和基波无功功率为控制物理量，控制精度高，无投切震荡,并在有谐波的场合下能正确的显示电网功率因数和谐波含量。
可为用户定制光伏发电专用控制器。
4.2 点阵液晶屏实时显示基波功率因数、含谐波功率因数、电压、频率、电流、△KVAR、有功、无功、视在、零序电压、零序电流、电压不平衡度、电流不平衡度、THD、THD、3~15次谐波棒形图、相位角、U I电能、温度、时间等电网参数。
4.3 独特的智能查线功能：可检查三相电压相序、电流极性和相序，并进行软件换线。
根据中文提示，指导用户查线和换线，极其方便。
4.4 电容容量值设定方式:可按编码值设定,也可按等容量值设定,也可采用任意值设定,灵活方便。
4.5 对同容量电容，投切时按动作次数的多少选取电容实行均衡投切；对不同容量电容，按无功补偿需量△Q大小自动选择匹配电容逐个投入或切除，并兼顾次数；对既有不同容量，又有同容量的情况下，先按无功补偿需量△Q大小自动选择匹配的电容容量，再根据动作次数对等容电容实行均衡投切,特别适用于用电负荷不稳定的场合。
正泰NWK系列无功补偿控制器说明书解读
NWKL1接线图
JKF8接线图
无功补偿问题与分析
• 我们镇上的电压不稳定，主要是电压过低，有人建议我们安 装一个无功补偿装置，说可以提高电压。请问：该方案是否 可行？ 1、这要具体分析一下：如果你们镇的电压低是由于你们镇 内有乡镇企业或是较大型的农用用电设备（如水泵等）而造 成的，这时使用无功补偿装置可以将电压提高一些。 2、如果你们镇上没有以上的用电设备而是由于距离变电站 太远而造成电压过低，这时就应该使用馈线自动调压器，可 以大幅度提高电压。当然，如果你们镇上既有乡镇企业，又 离变电站很远，可以使用柱上变电站分段补偿。 3、如果是农村，在末端线路采用柱上式就地补偿一定的电 容器提高电压，效果也很明显。
•
•
柜内导线烧毁、接触器烧，主要为投切过于频 繁、设计不合理以及电网谐波影响。首先，电 容器是一个高阻抗的元件，不会出现内部极间 短路；电容器的电流随着长时间使用，容量会 有一点损耗，电流只会减小，不会变大。如果 用户反映电流过大，肯定为谐波放大。 现场如何判断是否谐波放大：1、可分不同时段 检测电容器的电流，2、电容器异地投入，检测 电流来比较，3、手动逐组投入电容器，分别检 测电容器的电流，电流会出现明显变化。（投 入过多电容以破坏谐振条件，电容器的电流反 而会变小）4、专用仪器检测。
3、控制器表头始终显示C….0， 这种现象是因为输 入到控制器的信号电流太小或是无电流输入引 起的，应该计算一下电流互感器的变比选择是 否合理。电流信号回路有没有开路或是串并联 其它的仪表。 （≤150mA） 4、经常有用户反映控制器手动可以工作，自动又不 行，多与取样电流大小有关。如果是NWKL1型 控制器，除了了解功率因数和电网状态（容性、 感性）外，还要满足无功电流显示值大于无功 电流门限，因此，需要了解负载电流大小、电 网状态、取样互感器变比以及变比的设置、无 功电流门限的大小等几种情况，来分析判断控 制器的运行情况。
正泰nwk G无功补偿控制器说明书
NWK-G系列智能型无功补偿控制器使用说明书一、简介NWK-G系列智能型无功功率自动补偿控制器是低压配电系统补偿无功功率专用仪器，可与各型号低压静电电容屏配套使用。
NWK1-G型（开孔尺寸为本113×113mm）,NWK2-G型（开孔尺寸为162×102），输出路数各有4、6、8、10路四种规格。
本机博采国内外先进技术，采用进口单片机控制，具有体积小、重量轻、功能完善、操作简单、抗干扰能力强、运行稳定可靠、补偿精确等突出优点。
依据JB/T9663-1999国家最新专业标准设计，一次性通过机械工业部天津电气传动研究所发配电及电控设备检测所的型式试验，主要性能指标达到国内先进水平，是低压电容屏厂家首选产品。
二、功能特点1、采用国外先进芯片，增加了断电记忆功能。
即在系统断电及控制器复位时，参数及程序自动记忆，不丢失；供电恢复后控制器仍按断电前所设定的参数进入自动运行状态，实现无人操作化。
2、LED数字显示电网功率因素，显示范围：滞后（~），超前（~）。
3、通过面板三个功能键能完成数字显示COSφ设定值，延时设定值，过压设定值的设定。
简明的人机对话，使操作极为方便。
4、当电网电压超过本机过压设定值时，COSφ表自动转换显示为电网当前的电压值，同时自动快速逐级切除已投入的电容组。
5、判别取样电流极性（自动识别极性），并自动转换。
给安装调试使用带来极大方便。
6、当取样讯号线开路或无输入取样电流信号时，本机数字COSφ自动显示。
7、输出动作程序为先接通先分断，先分断先接通的循环工作方式及适应于就地补偿装置动作程序要求的1、2、2、2、2、1编码工作方式。
8、具有手动/自动转换，置自动时，本机自动跟踪电网功率因素及无功电流，控制电容器自动投入或切除，置手动时在本机上能实现手投或手切。
9、有超前、滞后、过压、欠流LED指示灯指示。
LED提示编程输入。
10、抗干扰能力强，能抵御从电网直接输入的幅值2000V的干扰脉冲，高于国家专业标准。
正泰NWK系列无功补偿控制器说明书
NWK系列无功补偿控制器
三种型号
• • • • • • NWKL1-8/10，380V （无功电流型） NWK1-G-10，380V （功率因数型） JKF8-12，380V （复合型） 以上三种产品均为静态补偿型控制器。 不太适合冲击性负荷、多变性负荷的补偿 执行标准：JB/T9663-1999；DL/T5971996
13、控制器显示不稳定，总是不停跳动，是 什么原因？ • 可能存在电磁干扰，检查该单位是否有感 应加热设备或直流变频设备等； • 负载本身的功率因数变化较大，如电焊机 设备、轧机、点焊设备等； • 谐波的影响。电网存在严重的谐波，电容 器出现谐振可能。 • 用户仅开启一台电机进行现场调试。建议 多开几台电动机看看，否则更换一台控制 器进行对照。
6、控制器为什么总是显示过电压？ 控制器内调节电压采样的电位器阻值变化 所致，如果客户电工比较专业，可以打开 产品外壳，顺时针调整电位器的阻值即可 （大约两到三圈），建议退回厂家维修。
NWKL1型控制器可以工作在电压456V以下，短 时电压470V以下。
7、正泰的几种补偿控制器在负载为中频炉的单位 能不能正常使用？ 推荐JKF8，也存在一定误差。推荐使用指针式功 率因数控制器或抗谐波控制器。如果不满足要求 ，请与我们联系解决。 8、控制器没有显示或乱码怎么办？ 首先检查取样电压380V（US1、US2或U1、U3） 再断电复位，如显示恢复正常，可能是信号干扰 ，如多次出现，请更换控制器。
NWK1-G
• cosφ设定： 功率因数0.70~0.89 • 延时设定：1~90秒 • 过压保护：400~440V • 同行对应型号JKL5C
正泰nwkl1无功补偿控制器说明书详解
1.概述NWKL1智能型无功补偿控制器（以下简称控制器）是低压配电系统补偿无功功率的专用控制器，依据机械工业标准JB/T9663-1999及电力行业标准DL/T597-1996设计，其取样物理量为无功电流，有二种规格（最大6回路和最大10回路）。
可与各型号的低压电容柜、屏配套使用，具有功能完善，抗干扰能力强，运行稳定可靠，补偿精确，无投切振荡及补偿呆区，是低压配电系统平衡无功功率的理想产品。
型号及其含义：输出回路规格产品设计序号控制物理量L—无功电流智能型低压无功补偿控制器正泰集团企业代号2.功能特点2.1实时显示配电系统状况，包括测量和显示（感性或容性）功率因数，无功电流。
实时显示电容屏工作状态，如过电压保护状态，电容屏各回路投入或切除状态。
2.2自动识别取样信号极性，无极性接错之虑。
2.3用户的设定参数在系统停电及控制器复位时不会丢失，复电后控制器采用停电前所设定的参数延时进入自动运行状态。
2.4具备过压反时限功能，即自动运行中当电压超过第一门限值（参数显示代号E）时，将闭锁回路不再投入电容器组，当电压超过第二门限值（E+10V）时，将以5秒/组的速度切除已投入的电容器组，当电压超过第三门限值（E+20V）时，将以2秒/组的速度切除已投入的电容器组。
2.5确保电容器完全放电功能。
即切除后再投入同一组电容器需要延时180秒后再执行，先投先切，后投后切，循环控制，保证了电容器的充分放电和电容器组运行的均匀性。
2.6具备配电系统负荷超低判别和封锁功能，防止投切振荡。
2.7延时调节功能，20-60秒的延时时间调节范围（另有供调试或手动时用的2秒延时）。
2.8取样电流互感器变比设定功能：设定范围100/5~4000/52.9投入门限：无功电流，设定范围为3~90A，当配电系统感性无功电流大于设定值时控制器自动投入一组电容器。
切除门限：功率因数，设定范围为0.98~1.00，当配电系统功率因数超前于设定值则控制器自动切除一组电容器。
补偿仪控制器说明书
一．PZHG 滤波组件
1.型号说明
2.组成 XZ 系列 滤波电抗器 LHPZ 系列 滤波电容器 注：电抗器和电抗器的说明见本说明书第五部分 3.安装接线图
4.滤波组件使用说明 ● 参数
1
―适用环境温度类别：-25/B ―电网电压：系统电压±10%
―谐波环境：Uh 3 =0.5%，Uh 5 = Uh 7 =5.0%（轻载环境 I h 5 =40%，I h 7 =20%）
三．滤波模块整机安装示意图....................................................................................................... 6
四．电容器和电抗器使用说明....................................................................................................... 6 1.电容器....................................................................................................................................6 1.1 型号说明.....................................................................................................................6 1.2 外形说明.....................................................................................................................7 1.3 技术指标.....................................................................................................................7 2.电抗器....................................................................................................................................8 2.1 型号说明.....................................................................................................................8 2.2 外形说明.....................................................................................................................8 2.3 外形尺寸.....................................................................................................................8
无功功率自动补偿控制器使用说明书
1、应注意的问题本产品在安装、接线及调试时应按照本手册所规定的方式和步骤进行，同时须注意控制器后部的接线图和端子图标号。
当控制器外壳有明显损坏或显示功能故障时，不得继续安装使用，请与产品供货商联系。
控制器的安装必须遵照所有有关的安全操作规程，必须通过正确的接线和电线尺寸来保证操作的安全性和运行的可靠性以及测量的准确性。
电源输入，CT二次侧，均会产生危害人身安全的高电压，在操作时应小心，严格遵守用电安全操作规程。
只有专业人士才能按照说明和安全规范对本设备投入使用。
2、产品特点2．1全数字化设计，交流采样，人机界面采用大屏幕LCD中文液晶显示器。
2．2秉承以人为本的设计理念，模块化组装，外观流线设计。
2．3可实时显示A、B、C各相功率因数、电压、电流、有功功率、无功功率、电压总谐波畸变率、电流总谐波畸变率、频率、电容输出显示及投切状态报警等信息。
2．4设置参数中文提示，数字输入。
2．5电容器控制方案支持三相补偿、分相补偿、综合补偿方案，可通过菜单操作进行设置控制方案。
2．6电容器投切控制程序支持等容/编码（1：2、 1：2：3、 1：2：4：8…）及模糊控制投切方式。
2．7具有手动补偿/自动补偿两种工作方式。
2．8取样物理量为无功功率，具有谐波测量及保护功能。
2．9控制器具有RS-485，MODBUS标准现场总线通讯接口，方便接入智能开关柜系统。
选配定制的工厂配电监测系统管理软件，装入用户计算机系统，与控制器通讯口连接，即可在计算机显示器观察现场实时数据及用户系统的历史负荷曲线和报表，为用户节能降耗提供快捷方便的现场数据。
3、控制器外观正面视图1 产品名称2 LCD液晶显示屏3 手动/自动切换按键4 参数设置按键5 上翻按键6 下翻按键7 公司名称 8 相别按键右面视图1 安装固定夹2 自攻螺丝4 控制输出接线端子背面视图1 接线图标签顶视图1 规格型号标签2 安装固定夹×24、主要技术参数4．1环境条件1.海拔高度：≤2500m2.工作温度：－20℃～＋60℃3.存储温度：－25℃～＋70℃4.周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在，安装地点无剧烈振动、无雨雪侵蚀。
正泰nwk1-G无功补偿控制器说明书
正泰nwk1-G无功补偿控制器说明书NWK-G系列智能型无功补偿控制器使用说明书一、简介NWK-G系列智能型无功功率自动补偿控制器是低压配电系统补偿无功功率专用仪器，可与各型号低压静电电容屏配套使用。
NWK1-G 型（开孔尺寸为本113 X 113mm ）,NWK2-G 型（开孔尺寸为162 X 102 ）,输出路数各有4、6、8、10路四种规格。
本机博采国内外先进技术，采用进口单片机控制，具有体积小、重量轻、功能完善、操作简单、抗干扰能力强、运行稳定可靠、补偿精确等突岀优点。
依据JB/T9663-1999 国家最新专业标准设计，一次性通过机械工业部天津电气传动研究所发配电及电控设备检测所的型式试验，主要性能指标达到国内先进水平，是低压电容屏厂家首选产品。
二、功能特点1、采用国外先进芯片，增加了断电记忆功能。
即在系统断电及控制器复位时，参数及程序自动记忆，不丢失；供电恢复后控制器仍按断电前所设定的参数进入自动运行状态，实现无人操作化。
2、LED数字显示电网功率因素，显示范围：滞后（0.00〜0.99 ），超前（0.00〜0.99 ）。
3、通过面板三个功能键能完成数字显示COS © 设定值，延时设定值，过压设定值的设定。
简明的人机对话，使操作极为方便。
4、当电网电压超过本机过压设定值时，COS ©表自动转换显示为电网当前的电压值，同时自动快速逐级切除已投入的电容组。
5、判别取样电流极性（自动识别极性），并自动转换。
给安装调试使用带来极大方便。
6、当取样讯号线开路或无输入取样电流信号时，本机数字COS ©自动显示。
7、输岀动作程序为先接通先分断，先分断先接通的循环工作方式及适应于就地补偿装置动作程序要求的1、2、2、2、2、1编码工作方式。
8、具有手动/自动转换，置自动时，本机自动跟踪电网功率因素及无功电流，控制电容器自动投入或切除，置手动时在本机上能实现手投或手切。
9、有超前、滞后、过压、欠流LED指示灯指示。
正泰nwk1-G无功补偿控制器说明手册
NWK-G 系列智能型无功补偿控制器使用说明书一、简介NWK-G 系列智能型无功功率自动补偿控制器是低压配电系统补偿无功功率专用仪器，可与各型号低压静电电容屏配套使用。
NWK1-G 型（开孔尺寸为本113×113mm ）,NWK2-G 型（开孔尺寸为162×102），输出路数各有4、6、8、10路四种规格。
本机博采国内外先进技术，采用进口单片机控制，具有体积小、重量轻、功能完善、操作简单、抗干扰能力强、运行稳定可靠、补偿精确等突出优点。
依据JB/T9663-1999国家最新专业标准设计，一次性通过机械工业部天津电气传动研究所发配电及电控设备检测所的型式试验，主要性能指标达到国内先进水平，是低压电容屏厂家首选产品。
二、功能特点1、采用国外先进芯片，增加了断电记忆功能。
即在系统断电及控制器复位时，参数及程序自动记忆，不丢失；供电恢复后控制器仍按断电前所设定的参数进入自动运行状态，实现无人操作化。
2、LED 数字显示电网功率因素，显示范围：滞后（0.00~0.99），超前（0.00~0.99）。
3、通过面板三个功能键能完成数字显示COS φ设定值，延时设定值，过压设定值的设定。
简明的人机对话，使操作极为方便。
4、当电网电压超过本机过压设定值时，COS φ表自动转换显示为电网当前的电压值，同时自动快速逐级切除已投入的电容组。
5、判别取样电流极性（自动识别极性），并自动转换。
给安装调试使用带来极大方便。
6、当取样讯号线开路或无输入取样电流信号时，本机数字COS φ自动显示 。
7、输出动作程序为先接通先分断，先分断先接通的循环工作方式及适应于就地补偿装置动作程序要求的1、2、2、2、2、1编码工作方式。
8、具有手动/自动转换，置自动时，本机自动跟踪电网功率因素及无功电流，控制电容器自动投入或切除，置手动时在本机上能实现手投或手切。
9、有超前、滞后、过压、欠流LED 指示灯指示。
LED 提示编程输入。
正泰nwk1-G无功补偿控制器说明书
NWK-G系列智能型无功补偿控制器使用说明书一、简介NWK-G系列智能型无功功率自动补偿控制器是低压配电系统补偿无功功率专用仪器，可与各型号低压静电电容屏配套使用。
NWK1-G型（开孔尺寸为本113×113mm）,NWK2-G型（开孔尺寸为162×102），输出路数各有4、6、8、10路四种规格。
本机博采国内外先进技术，采用进口单片机控制，具有体积小、重量轻、功能完善、操作简单、抗干扰能力强、运行稳定可靠、补偿精确等突出优点。
依据JB/T9663-1999国家最新专业标准设计，一次性通过机械工业部天津电气传动研究所发配电及电控设备检测所的型式试验，主要性能指标达到国内先进水平，是低压电容屏厂家首选产品。
二、功能特点1、采用国外先进芯片，增加了断电记忆功能。
即在系统断电及控制器复位时，参数及程序自动记忆，不丢失；供电恢复后控制器仍按断电前所设定的参数进入自动运行状态，实现无人操作化。
2、LED数字显示电网功率因素，显示范围：滞后（0.00~0.99），超前（0.00~0.99）。
3、通过面板三个功能键能完成数字显示COSφ设定值，延时设定值，过压设定值的设定。
简明的人机对话，使操作极为方便。
4、当电网电压超过本机过压设定值时，COSφ表自动转换显示为电网当前的电压值，同时自动快速逐级切除已投入的电容组。
5、判别取样电流极性（自动识别极性），并自动转换。
给安装调试使用带来极大方便。
6、当取样讯号线开路或无输入取样电流信号时，本机数字COSφ自动显示。
7、输出动作程序为先接通先分断，先分断先接通的循环工作方式及适应于就地补偿装置动作程序要求的1、2、2、2、2、1编码工作方式。
8、具有手动/自动转换，置自动时，本机自动跟踪电网功率因素及无功电流，控制电容器自动投入或切除，置手动时在本机上能实现手投或手切。
9、有超前、滞后、过压、欠流LED指示灯指示。
LED提示编程输入。
10、抗干扰能力强，能抵御从电网直接输入的幅值2000V的干扰脉冲，高于国家专业标准。
正泰NWKL1无功补偿控制器
A-578
配电电器
5 接线图示
10
I1S
9
I2S
电力变压器
8
7
u1S
A
BC
N
6
u2S
5
H
4
3
COM
L
2
12
Fu1 Fu2 Fu31Biblioteka 115A 1A 1A
A B C N
P
P
J1
J12
.....
注：当接触器线圈电压为220V时P点接N相， 当接触器线圈电压为380V时P点接B相或C相。
至负荷控制屏
6 外形及安装尺寸
A G
2 型号及含义
N WK L 1-□
输出回路数 产品设计序号 控制物理量L-无功电流 智能型低压无功补偿控制器 企业代号
3 正常工作条件和安装条件
3.1 环境温度：-10℃~+40℃。 3.2 相对湿度：40℃时≤50%，20℃时≤90%。 3.3 海拔高度：≤2000m。 3.4 环境条件：无有害气体和蒸汽，无导电性或可燃性尘埃，无剧烈的机械振动。
干扰，并能抵抗3次、5次、7次谐波干扰。 1.5 自动识别取样极性、无极性接错之虑。 1.6 具有无功电流和功率因数检测系统，全负荷范围内控制精确，确保功率因数可达到0.95以上。 1.7 具有过电压反时限功能，适应电网电压较高的场合。 1.8 手动运行与自动运行方式切换功能。 选型： a. NWKL1系列控制器投切电容器回路数：4/6(最大6回路)、8/10(最大10回路)、12(最大12回路)，回路 数可设置。 b. 超出使用条件及主要技术参数的产品，可协商订货。 符合标准：JB/T 9663-2013；DL/T 597-1996。
完整版正泰系列断路器说明书
断路器的几大功能：A、短路保护：就是火线和零线接触，瞬间电流很大，断路器跳闸。
B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。
C、漏电保护(电漏电保护装置)：就是当漏电电流超过30毫安时，漏电附件自动拉闸，主要是保护人体安全的。
1P断路器与DPN断路器的区别：一、1P就是火线进断路器，零线不进，DPN是火线和零线同时进断路器，切断时火线和零线同时切断，对居民用户来说安全性更高。
二、2P断路器也为双进双出，即火线和零线都进断路器，但2P断路器的宽度比1P和DPN断路器宽一倍。
三、漏电保护器：实际上是指带漏电保护装置的断路器，作用是当漏电电流超过30毫安时，漏电附件自动拉闸，保护人体安全。
断路器（空气开关）的极性和表示方法切断火线 220V ：1P单极．双极2P： 220V 火线与零线同时切断双极1P+N：220V 相线+中性线同时切断三级3P: 380V 三相线全部切断四级4P： 380V 三相火线一相零线全部切断。
家庭用电路的配置方法为：1、总开关一回路2、照明一回路3、客厅、卧室插座一回路4、厨房、卫生间插座一回路5、每个空调各一回路空调如何换算功率及匹配断路器空气开关1匹=750W1.5匹=1.5×750W=1125W2匹=2×750W=1500W2.5匹=2.5×750W=1875W 此计算法以此类推。
1例：一个2P（2匹）的空调回路配的断路器规格大小为DPN20A，那么他准许通过的最大功率就为4400W(220V*20A)。
而一个2匹的空调的额定功率为2000W,但考虑到空调启动瞬间功率会突然加大，所以配一个20A的断路器(足矣)。
注：断路器的大小并不是配得越大越好，配得过大，反而起不到过栽保护作用，使家用电器受损。
2例：3匹空调应选择多少A的空气开关？（220V电压）750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。
智能无功补偿控制器使用说明
智能无功补偿控制器使用说明
智能无功补偿控制器使用说明
一、产品介绍
智能无功补偿控制器是一种用于改善电力系统的功因数的设备。
它通过自动检测电力系统的功因数，并通过补偿电容器自动调节电
力系统的无功功率，从而达到提高功因数和电力质量的目的。
二、安装要求
1、安装位置：智能无功补偿控制器应安装在干燥通风良好的环
境中，避免阳光直射和高温环境；
2、电源要求：智能无功补偿控制器的电源输入应符合产品标识
上的要求；
3、连接要求：智能无功补偿控制器应正确连接到电力系统的相
应接线端子上。
三、操作说明
1、启动与停止：在正确接通电源后，智能无功补偿控制器会自
动启动。
在停止使用时，需断开电源；
2、参数设置：使用者可以通过界面上的菜单设置功能来配置控
制器的参数；
3、监测功能：智能无功补偿控制器配备有监测功能，可以实时
监测功率因素和电压等参数；
4、报警功能：当电力系统的功因数超出设定范围时，智能无功
补偿控制器会发出声音和光提示，提醒用户调整。
四、维护与保养
1、定期检查：建议定期检查智能无功补偿控制器的接线情况，
以确保连接正常；
2、清洁保养：定期清洁控制器的外壳，并保持干燥，以确保正
常运行；
3、过载保护：若发生过载，请及时停止使用，并联系专业技术
人员进行维修。
五、附件
本文档涉及以下附件：
1、产品说明书；
2、安装图纸；
3、连接线路图。
六、法律名词及注释
1、功因数：指交流电路中，有功功率与视在功率之比的绝对值；
2、无功功率：指在电路中，使电流并不做功的能量。
正泰NWK系列无功补偿控制器说明书
13、控制器显示不稳定，总是不停跳动，是 什么原因？ • 可能存在电磁干扰，检查该单位是否有感 应热设备或直流变频设备等； • 负载本身的功率因数变化较大，如电焊机 设备、轧机、点焊设备等； • 谐波的影响。电网存在严重的谐波，电容 器出现谐振可能。 • 用户仅开启一台电机进行现场调试。建议 多开几台电动机看看，否则更换一台控制 器进行对照。
6、控制器为什么总是显示过电压？ 控制器内调节电压采样的电位器阻值变化 所致，如果客户电工比较专业，可以打开 产品外壳，顺时针调整电位器的阻值即可 （大约两到三圈），建议退回厂家维修。
NWKL1型控制器可以工作在电压456V以下，短 时电压470V以下。
7、正泰的几种补偿控制器在负载为中频炉的单位 能不能正常使用？ 推荐JKF8，也存在一定误差。推荐使用指针式功 率因数控制器或抗谐波控制器。如果不满足要求 ，请与我们联系解决。 8、控制器没有显示或乱码怎么办？ 首先检查取样电压380V（US1、US2或U1、U3） 再断电复位，如显示恢复正常，可能是信号干扰 ，如多次出现，请更换控制器。
12、对于极少数用户反映控制器下班后不切除电容 器或仍投切电容器？ • 一般，客户的负载特性为：仅有一两台大功率电 动机（50KW以上），下班一次性切除负载，造 成电网呈容性状态，控制器出现误判断； • 解决办法：用户尽量不要一次性切除负载，否则 请更换不具有采样电流无极性判断的控制器，或 者四象限采样型控制器（例如ABB公司的RVC； 乐清爱科电子ANR/ARC） （正泰三种产品：均为二象限采样，180°~360° 反相计算。）
无功补偿柜有哪些常见故障及该怎样解决？
1、功率因数值正常但是相位相反，如滞后（感性） 0.752却显示超前（容性）0.752 ,首先应根据接线 图检查电压电流信号接线是否正确。此种现象在 信号接线完全正确的情况下，有可能为Y型大功 率绕线电机或者负载三相不平衡所致,变频器。 2、随着电容投入功率因数变化不正常或变化不明显。 前一种现象是因为电压或电流的采样不正确引起 的，应该重点检查信号的采样。后者是因为信号 电流互感器安装的位置不对所引起的，应将电流 互感器套接在其输出能反映总负荷电流变换的地 方（最好是：取样互感器装在总柜断路器上端， 电容柜主进线从总柜断路器下端接，造成此类错 误的主要原因多为电容柜的进线采用的是电缆线， 非母排）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.概述
NWKL1智能型无功补偿控制器（以下简称控制器）是低压配电系统补偿无功功率的专用控制器，依据机械工业标准JB/T9663-1999及电力行业标准DL/T597-1996设计，其取样物理量为无功电流，有二种规格（最大6回路和最大10回路）。
可与各型号的低压电容柜、屏配套使用，具有功能完善，抗干扰能力强，运行稳定可靠，补偿精确，无投切振荡及补偿呆区，是低压配电系统平衡无功功率的理想产品。
型号及其含义：
输出回路规格
产品设计序号
控制物理量L—无功电流
智能型低压无功补偿控制器
正泰集团企业代号
2.功能特点
2.1实时显示配电系统状况，包括测量和显示（感性或容性）功率
因数，无功电流。
实时显示电容屏工作状态，如过电压保护状
态，电容屏各回路投入或切除状态。
2.2自动识别取样信号极性，无极性接错之虑。
2.3用户的设定参数在系统停电及控制器复位时不会丢失，复电后
控制器采用停电前所设定的参数延时进入自动运行状态。
2.4具备过压反时限功能，即自动运行中当电压超过第一门限值
（参数显示代号E）时，将闭锁回路不再投入电容器组，当电压超过第二门限值（E+10V）时，将以5秒/组的速度切除已投入的电容器组，当电压超过第三门限值（E+20V）时，将以2秒/组的速度切除已投入的电容器组。
2.5确保电容器完全放电功能。
即切除后再投入同一组电容器需要
延时180秒后再执行，先投先切，后投后切，循环控制，保证了电容器的充分放电和电容器组运行的均匀性。
2.6具备配电系统负荷超低判别和封锁功能，防止投切振荡。
2.7延时调节功能，20-60秒的延时时间调节范围（另有供调试或
手动时用的2秒延时）。
2.8取样电流互感器变比设定功能：设定范围100/5~4000/5
2.9投入门限：无功电流，设定范围为3~90A，当配电系统感性无
功电流大于设定值时控制器自动投入一组电容器。
切除门限：功率因数，设定范围为0.98~1.00，当配电系统功率因数超前于设定值则控制器自动切除一组电容器。
2.10过电压门限设定功能：设定范围400V~450V，以10V整
数连续可调。
2.11有自动循环投切，手动运行二种工作模式。
3.使用条件
3.1环境温度：-10℃~+40℃
3.2相对湿度：40℃时≤50%，20℃时≤90%
3.3海拔高度：≤2500m
3.4环境条件：无有害气体和蒸气，无导电性或爆炸性尘埃，无
剧烈的机械振动。
3.5工作电压：380V±20%
4.技术参数
5.安装方式
控制器安装方式与电容屏42L系列仪表安装方式相同，装配开孔尺寸113×113mm，嵌入深度为136mm 。
6.接线方式
注：实线和虚线分别表示接触器线圈电压为220V和380V的接线方式。
接线说明：
6.1接线端子“US1”、“US2”为取样电压，必须接相电压380V。
6.2接线端子“IS1”、“IS2”为取样电流，必须取自总负载电流的
互感器输出，并与“US1”、“US2”不同相。
（A相电流，B、
C相电压；B相电流，A、C相电压；C相电流，A、B相电压）
6.3接线端子“”为接地端子，此端子必须可靠接地。
6.4接线端子“COM”为控制器1~10组输出的公共电源端，接线
端子“1~10”为输出控制线，分别控制电容屏各补偿回路的接
触器。
6.5当接触器J的线圈电压为220V时，采用如上图的接线方式（实
线所示），当接触器J线圈电压为380时，将线圈接N相改为接C相（如图中虚线所示，）。
推荐采用线圈电压为220V的接触器。
6.6用户必须外接自备熔断器FU1~3，FU1熔芯额定电流为5A，
FU2、FU3熔芯额定电流为1A。
7.操作面板图解
7.1L ED数码管显示
复位时显示“CAL”
参数设置时，左一位数码管显示参数代号，其余数码管显示该数值大小。
自动运行中，左三位数码管显示功率因数，右三位数码管显示电网上的无功电流。
手动运行中，左三位数码管显示功率因数，右两位数码管显示“Hd”。
过电压时，左三位数码管显示“OUT”，右三位数码管显示当前电网电压。
“过电压”
指示灯亮。
感性指示灯亮表示配电系统滞后，欠补偿。
容性指示灯亮表示配电系统超前，过补偿。
7.2参数选择（项目选择）（∧，∨）键
参数设置时循环选择各参数代号。
此键在手动运行时，用于投切电容器组，（“∧”为投入，“∨”为切除）。
7.3数值选择（+，-）键
参数设置时，用于改变参数设定值大小。
7.4“确定”键
参数设置阶段，确认选定的参数值并记忆。
7.5 “自动”/“手动”键
选择自动/手动运行。
7.6“复位”键
按该键将置控制器为初始状态，切除所有输出回路,此时用户可调整控制器的设定参数。
8. 接入电网前的检验
在电容器组主回路不通电的情况下，按接线图所示接入取样电压及输出回路接触器，接通电源5S内按“确定”键，控制器进入自检状态，（各回路循环投切：LED循环显示0~9十个阿拉伯数字，并可听到接触器投切的声音）。
用户以此可快速便捷地检查控制器及外部控制线路是否正常。
9.使用方法
步骤1、按说明书中“使用方法”及“接线图”正确接线。
步骤2、①设定参数：接通工作电源或按“复位”键，LED 显示“CAL”（此时严禁按“确定”键，否则控制器将进入自检状态）。
②按参数选择键：LED循环显示A、b、C、d、E、F五个
参数的初始值，按“∧”键，参数A→b→C→d→E→F将逐个循环显示，按“∨”键，则反之，各参数及其出厂预置图例如下:
③当你需要设置的项目选定后，再通过数值选择键来更改设置值，例：将电流互感器的变比增加为1000/5，在你选中参数A后，再按数值选择键“+”，将显示数值增加到1000，然后按“确定”键，待显示闪烁一下后，即已保存设定。
④需要注意的是，每一个参数修改后都要按住“确定”键，待显示闪烁一下后，参数才被记忆，该参数的设定才算完成。
⑤如不需设置参数，控制器显示“CAL”30秒后进行自动运行状态。
步骤3、按“自动”键进入自动运行。
（或按“手动”键，控制器进入手动运行，此时显示功率因数和Hd，通过按“∧”投入电容器或按“∨”键切除电容器）。
10. 使用注意事项
10.1 通电时，如果控制器一直显示“L 0- - -”则表示①欠电流，
即总电流小于4%或取样电流互感器输出小于200mA。
②无采样电流或取样电流互感器输出被分流，需检查采样互感器及其回路是否开路或被分流。
10.2 控制器通电时，如果容性指示灯亮，说明取样电流与取样电压接线方式不符要求，应严格按照产品说明书“接线图示”接线。
10.3 控制器外形有明显损坏，或接入电网前的自检未通过时，切勿使用，请及时与供应商联系更换。
10.4电流信号必须取自总屏的电流互感器，总屏的电流互感器变比要合适，并根据取样的电流互感器上的标示变比来设定参数（参数显示代号为A）。
如果，电流信号取样信号错误，将导致随着补偿电容器的投入，控制器上显示的COSΦ不变或反而降低。
10.5投入门限设置：一般根据电容屏中最小容量回路的电容器额定电流值设定，如最小一组电容器为一台BZMJ0.4-15-3，其额定电流为22A，设定投入门限为22A×1.1=24A（显示代号为C），不同的电容容量的额定电流见下表。
11
12
注：对一个控制器带主附电容柜，则该组容量应包括两柜单组之和。
6.切除门限设置：一般设定为COSφ=1.00（出厂预置），如用户为高压计量，可把设定值改变为0.99。
7. 在遭受雷击等异常情况下，使控制器运行混乱，如数码管不显示或显示混乱，值班电工可按“复位”键使控制器复位，控制器将恢复正常运行。
8.欢迎使用“正泰”无功补偿控制器，如有疑问，请及时与我们联系。
尊敬的顾客：
请您协助我们做一件事，当本产品在其寿命终了时，为了保护我们的环境，请做好产品或其零部件材料的回收工作。
对于不能回收的材料，也请妥善做好处理。
非常感谢您的合作和支持。
13。
